用户手册 F44 AXIS

-AXISF44双音频输入主单元
- 立体声转单声道适配器
-2-针电源连接器
-6-针I/O连接器
-5-针RS232连接器
- 印刷资料

-安装指南（本文档）
- 随附的序列号标签(2x)
-AVHS身份认证密钥

推荐搁茬工具

• Torx螺丝刀T20用于移除塑料底盖

可选附逸附件

-AXISF8001表面贴装支架（带有应变释放功能）
-AXISF8002DIN导轨夹

如欲了解有关可用附件的信息，请访问 www-axis.com

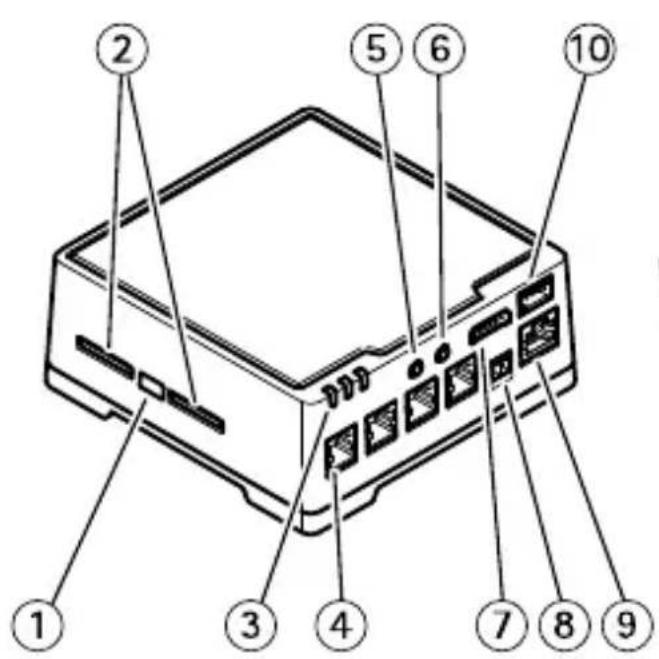

硬件概览概览

有关硬件组件的规格，请参见技术规格在。第142页

1. 控制按钮
2. SD卡插槽
3. LED (电源、状态、网络)
4. RJ12 接口 (4x)
5. 音频输入
6. 音频输出
7. I/O 接口
8. 电源接口
9. 网络接口 (PoE)
10. RS232 接口

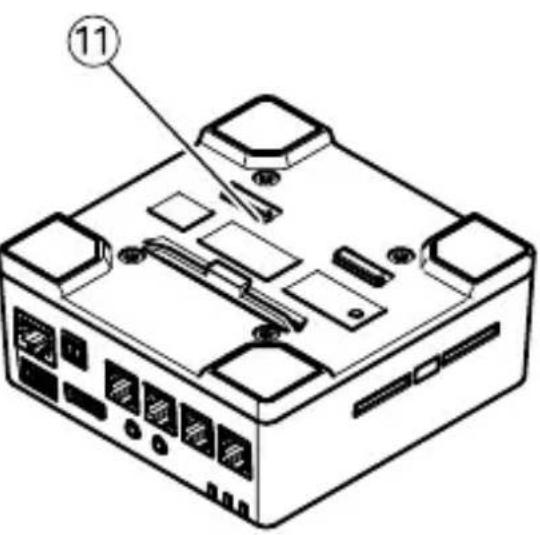

    11.塑料底板

如何安微产品

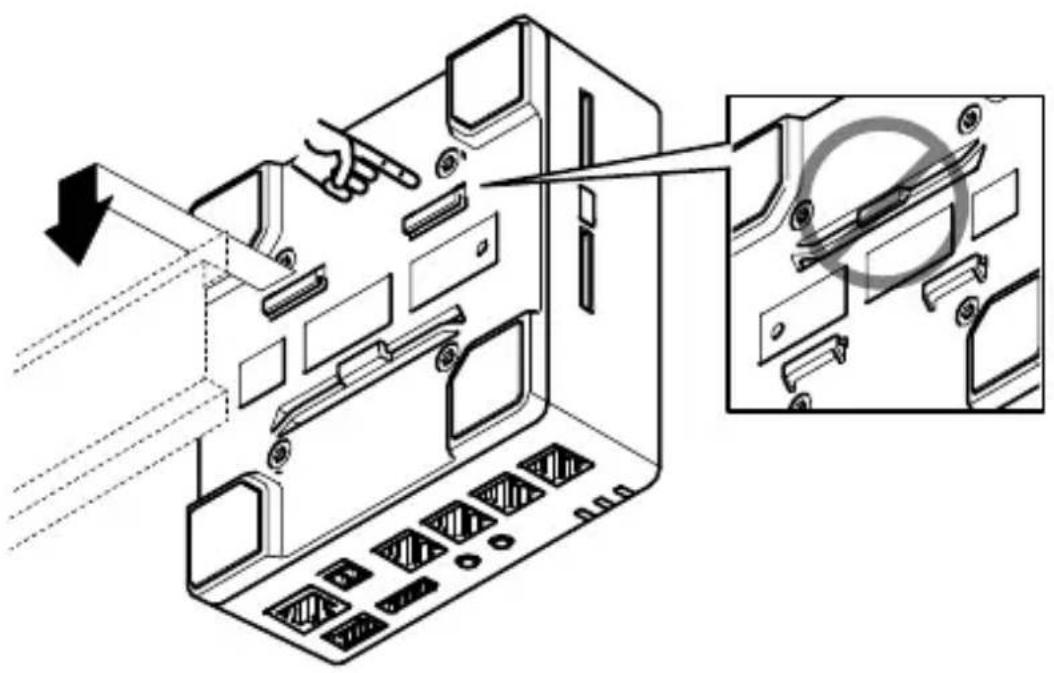

该主单元可放置于桌子的桌面上，或安装在DIN导轨上。为方便从顶部或侧面布线，可移除4个螺钉(Torxt20)，并适当调整单元下方的底板（请参见硬件概览在）第请访问页www-axis.com，了解可选附件。

1. 若需要，请按动释放虚拟SD卡，将SD内存卡插入 SD内存卡插槽。
2. 安装网络线缆，将主单元连接至网络。
   3.使用RJ12线缆将传感器单元连接至主单元。
   4.若需要，将AC/DC电源连接至电源接口。
   5.若需要，使用6-针I/O连接器安装I/O线缆，连接外部输入/输出设备。
   6.若需要，安装音频线缆，连接有源扬声器/外部麦克风。
3. 若需要，安装RS232线缆，连接至辅助设备。

缩短感器电缆

备注

• 传感器单元电缆不能延长或分开。
• 传感器单元布线时，最小弯曲半径为40毫米。

传感器单元随附了一条电缆。要缩短电缆长度，请按照以下步骤操作：

1.将电缆切割至所需长度。从传感器单元进行测量
2.从电缆末端剥下塑料外壳。
3.剥开屏蔽层。
4. 按下述顺序平整排列彩色电线。

1	棕色
2	白色/棕色
3	未使用
4	未使用
5	白色/蓝色
6	蓝色

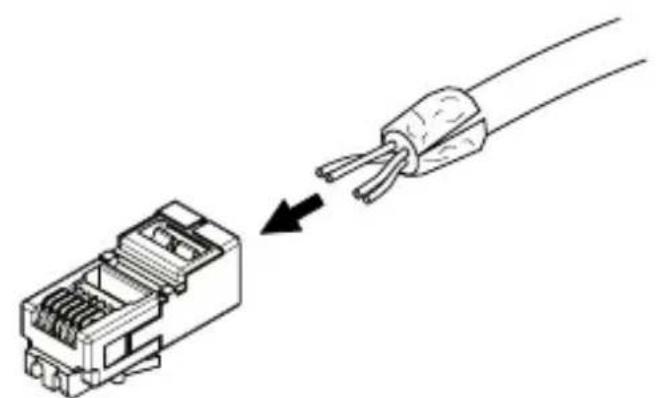

5.将这些电线完全插入屏蔽的6P6CRJ12连接器中。

注

确保这些电线按正确顺序排列，并且电缆屏蔽层与连接器屏蔽层接触良好。

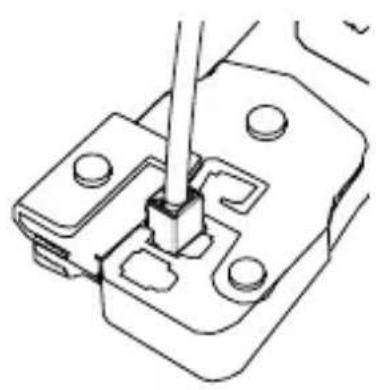

6.使用压接工具将连接器固定到电缆上。

如何妨碍滤漏产品

AXISIP Utility和AXISCameraManagement是用于在网络上查找安讯士产品以及在Windows®中为其分配IP地址的建议方法。这两种应用程序都是免费的，可以从 www-axis.com/techsup 上进行下载

该产品可与大多数操作系统和浏览器兼容。我们建议使用以下浏览器：

InternetExplorer ，用于Windows
- Safari ®，用于OSX ®
- Chrome™或Firefox®，用于其他操作系统。

有关使用产品的更多信息，请参阅 www-axis.com 上提供的用户手册。

如何鍾僵重置方默欣设置

重要

重置为出厂默认值时应谨慎。重置为出厂默认值会将所有设置（包括IP地址）重置为出厂默认值。

备注

安装和管理软件工具可从 www-axis.com/techsup 上的支持页面获取。

对于具有多个IP地址的产品，通道1的地址将为192.168.0.90，通道2的地址将为192.168.0.91，等等。

将产品重置为出厂默认设置：

1.断开产品电源。
2.按住控制按钮并重新连接电源。请参见 硬件概览在第136。页
3.按住控制按钮15-30秒，直到状态LED指示灯呈淡黄色闪烁。
4.释放控制按钮。当状态LED指示灯变绿时，此过程完成。产品已重置为出厂默认设置。如果网络上没有可用的DHCP服务器，则默认IP地址为192.168.0.90
5.使用安装和管理软件工具分配IP地址、设置密码和访问视频流。

备注

要将单个通道重设为原始出厂默认设置，请使用该产品网页中提供的按钮。

也可通过网页界面将参数重置为出厂默认值。转到SetSetupSetup> System Osysnesn>Omaintence（设置设置系统选项维护）然后单击Default（默认默认）

更多赣信息

• 有关本文档的最新版本，请参见 www-axis.com
• 用户手册可从 www-axis.com 获取
• 要检查是否有产品的可用更新固件，请参见 www-axis.com/support
• 如需有用的在线培训和在线研讨会，请参见 www-axis.com/academy

技术规格规格

您可在 www-axis.com 上找到最新版本的技术规格

LED指示灯

备注

• 状态LED可配置为在正常工作期间熄灭。要进行配置，请转到Setup>SystemOptistnes>Optitsn&Poidsices>DevicesLED（设置设置系统选项端口端设备ED）。堆换详细信息，请参见联机帮助。
• 状态LED可配置为在激活事件时闪烁。
• 状态LED可配置为在识别装置时闪烁。转到SetupSetup Setup System Optiostem>0Maintenance（设置设置系统维护）护

状态状态 LED	指示指示
绿色	稳定绿色表示正常工作。
淡黄色	在启动期间稳定。在恢复设置时闪烁。

备注

网络LED可以禁用，以便不会在出现网络流量时闪烁。
要进行配置，请转到Setup SystemOptimization>Portsn&PortsDevices>DED设置系统选端口和设备ED)。LED)有关详细信息，请参见联机帮助。

网络网络 LED	指示指示
绿色	稳定表示连接到100Mbit/s网 络。闪烁表示网络活动。
淡黄色	稳定表示连接到10Mbit/s网 络。闪烁表示网络活动。
熄灭	没有网络连接。

电源电源 LED	指示指示
绿色	正常工作。
淡黄色在固件升级过程中呈绿色/淡黄色闪烁。

SD卡插槽插槽

注

• 损坏SD卡的风险。插入或取出SD卡时，请勿使用锋利的工具、金属物体或过大力气。使用手指插入和取出该卡。
• 数据丢失和录制内容损坏的风险。产品正在运行时，请勿取出SD卡。在移除之前，请断开电源或从安讯士产品的网页卸载SD卡。

本产品支持SD/SDHC/SDXC卡（不包括）。

有关SD卡的建议，请参见 www-axis.com

按钮按钮

控制按钮

有关控制按钮的位置，请参见硬件概览在。第136页控制按钮用于：

• 将产品重置为出厂默认设置。请参见 第 140。页

• 连接到安讯士视频托管系统服务或安讯士互联网动态DNS服务。有关这些服务的更多信息，请参阅用户指南。

接口接口

网络连接器

采用以太网供电(PoE)的RJ45以太网连接器。

注

该产品应使用屏蔽网络电缆(STP)进行连接。将产品连接到网络的所有电缆应专用于其特定用途。确保根据制造商的说明安装网络设备。有关法规要求的信息，请参见Electromagnetic compatibility (EMC) 2

音频链接器

安讯士产品具有以下音频连接器：

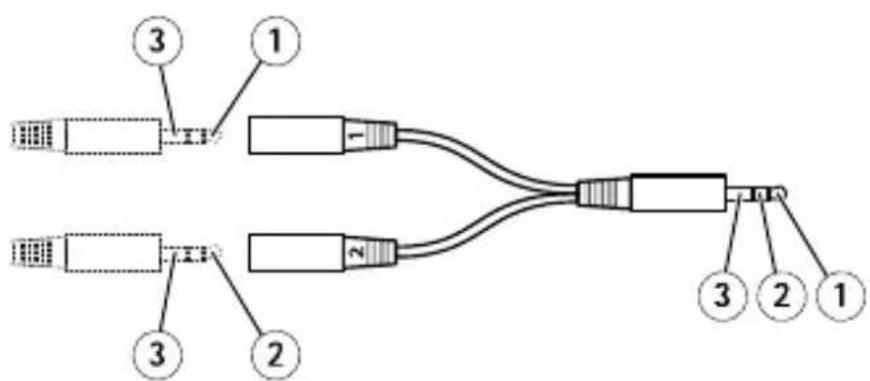

• 音音额输频输入, 用于两个单声道麦克风或两个线路输入单声道信号 (使用随附的立体转单声道适配器)。
• 音量输用于音频（线路级）的3.5毫米输出，可连接到公共地址(PA)系统或带有内置放大器的有源扬声器。立体声连接器必须用于音频输出。

输入：3.5毫米音频连接器（立体声）

1		3
音频	音频2	接地
麦克风/线路输入	麦克风/线路输入

输输出：35毫米音频连接器（立体声）

1尖部2中间环3尾段
线路输出(单声道)接地

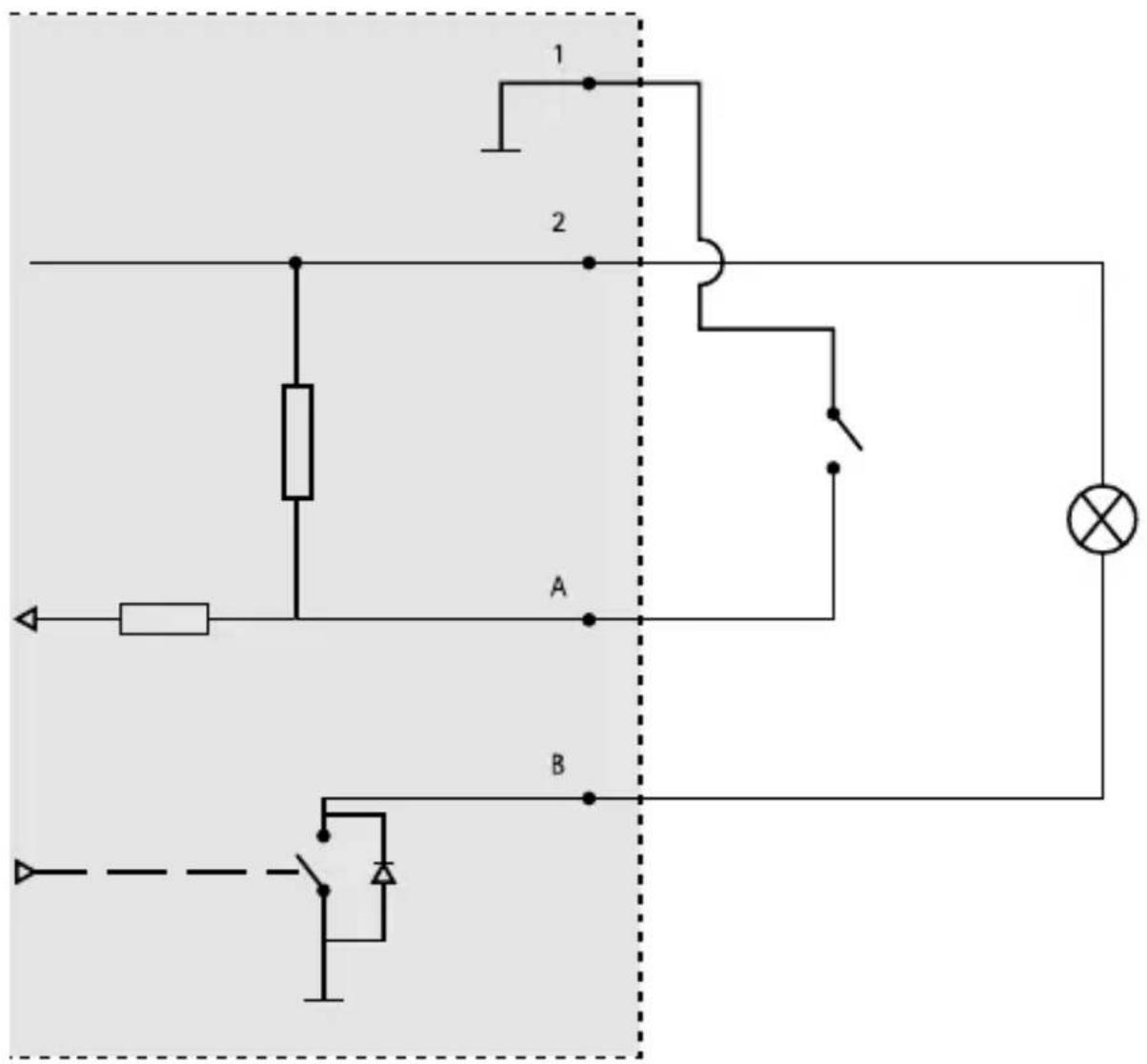

I/O 连接器

用于外部设备，例如与主动防破坏报警、运动侦测、事件触发和警报通知结合使用。除了OVDC参考点和电源（DC输出）以外，I/O连接器还提供了以下接口：

• 数字输出输出于连接继电器和LED等外部设备。已连接的设备可通过VAPIX®应用程序编程接口、“直播”页面上的输出按钮或操作规则进行激活。如果已激活警报设备，则输出将显示为活动状态（显示在System Options>Options&Devices（系统选项端口和设备））。
• 数字输入输用于连接可在开路和闭路之间切换的设备，例如：PIR、门/窗传感器、玻璃破碎探测器等。收到信号时，状态将变化，输入将变为活动状态（显示在System Options>Options>Devices（系统选项）端口和设备）。

功能功能	针	备注备注	规格规格
0VDC(-)	1	DG接地	QDC
DC输出	2	可用于为辅助设备供电。 注意：此针只能用作电源输出。	12VDC 最大负载=50mA
可配置(输入或输出)	3-6	数字输入-连接到针1以启用，或保留浮动状态（断开连接）以停用。	0至最大30VDC
		数字输出-启用时连接到针1，停用时保留浮动状态（断开连接）。如果与电感负载（如继电器）一起使用，二极管必须与负载并联连接，以防止电压瞬变。	0至最大30VDC， 开漏，100mA

10 V DC ( -)
2 DC 输出 12 V，最大 50 mA A I/O 已配置为输入
B I/O 已配置为输出

电源接源接口

2针接线端子用于DC电源输入。使用符合安全超低压（SELV）规定，且额定输出功率≤100W或额定输出电流5A的有限电源（LPS）。

RS232接R接四

用于RS232串行接口的5针接线端子，可用于控制辅助设备。使用RS232端口需要支持安讯士摄像机应用平台的第三方应用。

RJ12 接口接口

RJ12接口用于将传感器单元连接至主单元。有关如何缩短传感器单元长度的信息，请参见缩短传感器单元电缆在第13该安讯士产品为室内使用而设计。

分类分类	温度温度	湿度湿度
IEC/EN60529-30° C至60°C (-22°F至 140°F)	10-85%相对湿度 (无冷凝)

安全信息

安装产品之前，请仔细阅读此安装指南。保留安装指南以备将来参考。

危险等级

危险

表示如果不避免则会导致死亡或严重伤害的危险情况。

警告

表示如果不避免则可能导致死亡或严重伤害的危险情况。

小心

表示如果不避免则可能导致轻微或中度伤害的危险情况。

注

表示如果不避免则可能导致财产损失的情况。

其他甫億藩等级

重要

表示产品正常工作所必需的重要信息。

备注

表示有助于充分利用产品的有用信息。

安全说明

注

• 使用该安讯士产品必须符合当地法律法规要求。
• 本产品必须通过屏蔽网线(STP)或其它方法正确接地。
• 如要在室外或相似环境中使用该安讯士产品，必须将其安装在符合标准的室外防护罩中。
• 安讯士产品应存放在干燥通风的环境中。
• 应避免对安讯士产品造成冲撞或重压。
• 不得将本产品安装于不稳固的立杆、支架、表面或墙面上。
• 安装安讯士产品时，请使用适用工具。使用电动工具时过度用力可能对产品造成损坏。
• 请勿使用化学制剂、腐蚀性制剂或气雾性清洁剂。
• 使用浸有净水的干净抹布进行清洁。
• 所用附件必须符合该产品的技术规格要求。可由安讯士或第三方供应商提供。
• 必须使用安讯士提供或推荐的零件。
• 请勿试图自己修理该产品。维修事务请联系安讯士支持人员或您的安讯士经销商。

运输运输

注

·安讯士产品运输途中，应使用其原包装或等效包装，以防对产品造成损坏。

电池电池

该安讯士产品使用一块3.0VBR2032锂电池为内部实时时钟（RTC）供电。正常情况下，该电池可至少使用5年。

电池电量不足将影响RTC运行，导致其在每次开机时重置。当电池需要更换时，产品的服务器报告中会显示日志消息。关于服务器报告的更多信息，请参考产品的设置页面或联系安讯士支持人员。

如非需要请勿更换电池！电池必须更换时，请联系安讯士支持人员寻求帮助，网址 www-axis.com/techsup。

3.0V锂钮扣电池包含1,2-二甲氧基乙烷；乙二醇二甲醚(EGDME)，CAS号为110-71-4。

警告

• 电池更换不当将引发爆炸危险。
• 请务必使用相同或安讯士推荐的电池进行更换。
• 请按照当地法规或电池制造商的说明来处理废旧电池。

InstallationGuide

AXISF44DualAudioInput
