SES21CRK - 扬声器 PIONEER - 免费用户手册

产品类型	书架式两路扬声器
品牌	先锋
型号	SES21CRK
配置	两路被动辐射器式
阻抗	8 Ω
频率响应	40 Hz - 20 kHz
灵敏度	84 dB (1 m, 1 W)
最大输入功率	150 W
低音单元	16cm锥盆×1
被动辐射器	16cm锥盆×1
高音单元	5.2cm锥盆×1
尺寸（宽×高×深）	220 mm × 910 mm × 247 mm
重量（含网罩）	8.7 kg
箱体类型	磁屏蔽倒相式
附带配件	扬声器线（×2），前网罩（×2），使用说明书
箱体保养	使用干布或微湿软布（稀释中性清洁剂）。切勿使用溶剂。
安全注意事项	请勿安装在热源附近、不稳定的表面或未固定高处。连接前请断开电源。
壁挂安装	可使用加强绳索和塑料卡扣（未附送）。墙壁必须能承受重量。
前网罩	可拆卸（从底部拉出，再拉顶部）。
连接	请注意极性：红色线接（+）端子，黑色线接（-）端子。

常见问题 - SES21CRK PIONEER

如何连接扬声器？

确保放大器已关闭。将红色扬声器线连接到放大器和扬声器的红色（+）端子，另一根线连接到黑色（-）端子。轻轻拉线以确认固定。请参阅放大器的使用说明书。

需要什么阻抗的放大器？

这些扬声器的阻抗为8 Ω。放大器必须支持8 Ω负载（扬声器输出接口应标明'8 Ω'）。

如何清洁扬声器？

使用干布或软布。如有顽固污渍，将布浸入稀释的中性清洁剂（稀释5-6倍水），拧干后擦拭，再用干布擦干。切勿使用稀释剂、汽油或杀虫剂。

扬声器是否具有磁屏蔽？

是的，此扬声器系统为磁屏蔽设计。但如果安装距离电视过近，可能导致色彩失真。此时请关闭电视，15-30分钟后重新开机，或将扬声器移远。

如何将扬声器固定在墙上？

使用加强绳索（未附送）穿过扬声器背部的塑料卡扣。将绳索牢固固定在墙上。确保墙壁足够坚固以承受重量（8.7 kg）。如有疑问，请咨询专业人士。

如果声音失真怎么办？

降低放大器输出电平（音量、低音控制、低音增强）。同时检查信号源质量。长时间失真可能损坏扬声器。

如果没有声音怎么办？

检查放大器是否开启且音量不为零。确保扬声器线连接正确（端子及极性）。必要时更换线材。

如何拆卸前网罩？

用双手抓住网罩底部并向自己方向拉，使底部脱开。然后抓住顶部轻轻拉出。重新安装时，将孔洞对准凸起，按压每个角落。

我可以将扬声器放在架子上吗？

可以，但必须放在平坦稳固的表面上。避免放置在不稳定的表面。使用合适的支架。请勿将扬声器安装在高处而未加安全固定。

如何处置废弃设备？

请勿将其丢弃在生活垃圾中。请送至认可回收中心或零售商（如购买类似新品）。在欧盟、瑞士和挪威，退货免费。请联系当地主管部门了解更多信息。

用户手册 SES21CRK PIONEER

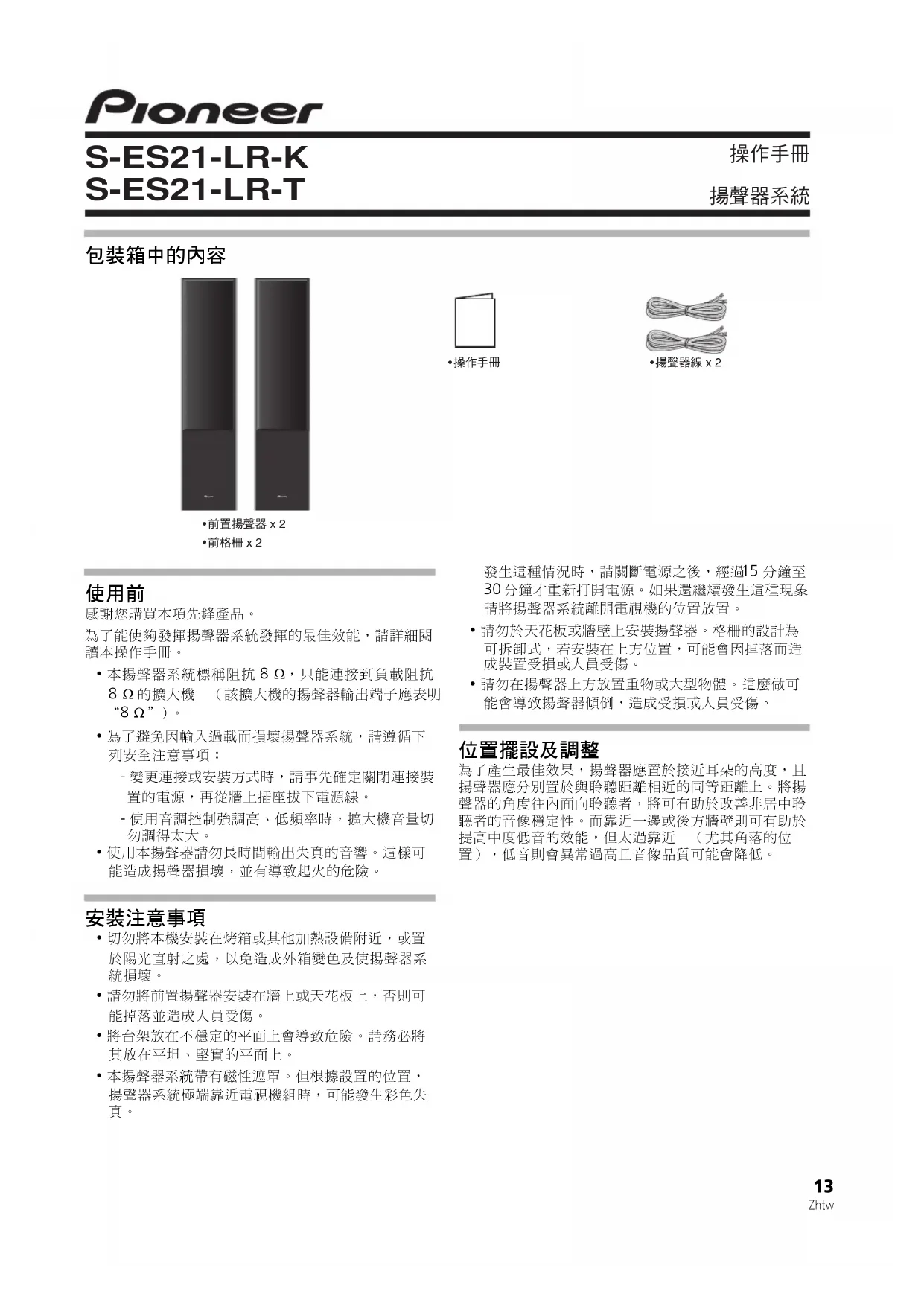

• 前置揚聲器 x 2
• 前格栅 × 2

- 操作手册

•揚聲器線 x 2

使用前

感謝您購買本項先鋒產品。

為了能使夠發揮揚聲器系統發揮的最佳效能，請詳細閱讀本操作手冊。

• 本揚聲器系統標稱阻抗 8 ，只能連接到負載阻抗 8 的擴大機（該擴大機的揚聲器輸出端子應表明“ 8 ”）。
• 為了避免因輸入過載而損壞揚聲器系統，請遵循下列安全注意事項：

- 變更連接或安裝方式時，請事先確定關閉連接裝置的電源，再從牆上插座拔下電源線。

- 使用音調控制強調高、低頻率時，擴大機音量切勿調得太大。

- 使用本揚聲器請勿長時間輸出失真的音響。這樣可能造成揚聲器損壞，並有導致起火的危險。

安裝注意事項

• 切勿將本機安裝在烤箱或其他加熱設備附近，或置於陽光直射之處，以免造成外箱變色及使揚聲器系統損壞。
• 請勿將前置揚聲器安裝在牆上或天花板上，否則可能掉落並造成人員受傷。
• 將台架放在不穩定的平面上會導致危險。請務必將其放在平坦、堅實的平面上。
• 本揚聲器系統帶有磁性遮罩。但根據設置的位置，揚聲器系統極端靠近電視機組時，可能發生彩色失真。

發生這種情況時，請關斷電源之後，經過15分鐘至30分鐘才重新打開電源。如果還繼續發生這種現象請將揚聲器系統離開電視機的位置放置。

• 請勿於天花板或牆壁上安裝揚聲器。格栅的設計為可拆卸式，若安裝在上方位置，可能會因掉落而造成裝置受損或人員受傷。
• 請勿在揚聲器上方放置重物或大型物體。這麼做可能會導致揚聲器傾倒，造成受損或人員受傷。

位置擺設及調整

為了產生最佳效果，揚聲器應置於接近耳朵的高度，且揚聲器應分別置於與聆聽距離相近的同等距離上。將揚聲器的角度往內面向聆聽者，將可有助於改善非居中聆聽者的音像穩定性。而靠近一邊或後方牆壁則可有助於提高中度低音的效能，但太過靠近（尤其角落的位置），低音則會異常過高且音像品質可能會降低。

標準環繞音效設定

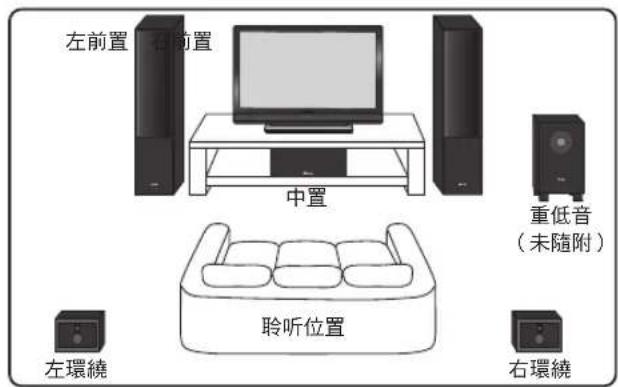

此種標準多聲道環繞音效揚聲器設定方式，可產生最佳的5.1聲道家庭劇院音效。

進行擴大機設定

連接揚聲器前，請詳閱擴大機隨附的操作手冊，以選擇擴大機的揚聲器設定：

- 前置揚聲器：大

連接您的系統

重要

接線前確定已將所有設備關閉。

- 正確的揚聲器導線對於產生最佳聲音品質相當重要。請確實連接正確的極性

注意

揚聲器端子帶有有害的電壓。連接或切斷電源線時，為避免觸電之風險，請在接觸任何未絕緣部分前先將電源切斷。

D3-4-2-2-3_A1_Zhtw

連接至擴大機背面上的揚聲器端子。

請如下所示將紅色標誌的揚聲器接線插入紅色（+）正極端子，將其他接線插入黑色（）負極端子。（關於詳細資料，請參閱擴大機的操作手冊）。

備註

連接插頭後，輕拉線材以確定線材端牢牢連接至端子。連接不良可能造成雜訊和聲音中斷。

連接至揚聲器背面的揚聲器端子。

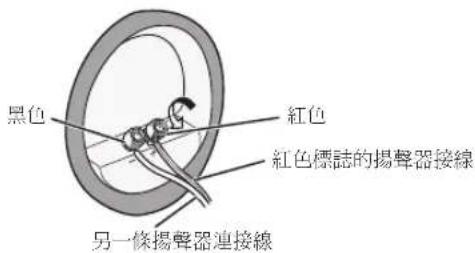

鬆開揚聲器的端子，然後如下所示將紅色標誌的揚聲器接線插入紅色（＋）正極端子，將其他接線插入黑色（）負極端子。

固定前置揚聲器

• 將市售支撐細繩穿過塑膠扣鉤，以支撐牆上的揚聲器。請務必確認支撐揚聲器的牆壁有足夠的強度承受揚聲器的重量。揚聲器緊固後，請確認它不會掉落。
• 掉落時，揚聲器會導致損壞。
• 請勿直接在牆上安裝塑膠扣鉤。它只能用於連接增強繩以防止揚聲器落下。

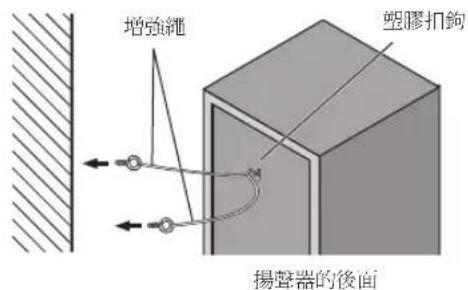

如上圖所示，將支撐細繩穿過塑膠扣鉤並綁緊，然後再將揚聲器固定在牆壁上。

備註

• 若不確定牆壁材質及強度，請向專業人士洽詢相關資訊。
• Pioneer 對於因安裝不當而導致之意外或損壞，概不負責。

外箱的維護

請使用亮光布或乾布將灰塵擦拭乾淨。

外箱很髒時，請將軟布沾以用水稀釋五到六倍的中性清潔劑清潔，再以乾布擦拭一次。切勿使用傢俱蠟或清潔劑。

嚴禁在外箱上或附近處使用稀釋劑、揮發油、殺蟲劑及其他化學藥劑，以免腐蝕表面。

安裝／拆卸格柵

此揚聲器系統的前格柵為可卸除式。

進行如下：

1. 若要拆卸格栅，以雙手抓住格栅底部，並朝自己從揚聲器上取下格栅的底部部分。
2. 接著，抓住格栅的頂部並緩緩朝自己拉出，即可卸下頂部部分。
3. 若要更換格柵，將揚聲器角落前端的孔洞對齊格柵上的突出部分，再將各角落推至定位即可。

疑難排解

問題現象	可能原因	解決辦法
沒有聲音	揚聲器線品質不良或連接不當。擴大機關閉,音量控制調至零的位置。	正確連接或更換導線。打開擴大機。慢慢將音量調高。
聲音失真	信號條件過度。	調低擴大機的輸出位準(音量、低音控制、低音增量),以降低該信號位準。

規格

外箱	低音反射落地型(防磁)
系統	2-way 系統
低音	16 cm 圓錐體型 x1
被動散熱器	16 cm 圓錐體型 x1
高音	5.2 cm 圓錐體型 x1
額定阻抗	8 Ω
頻率範圍	40 Hz 至 20 kHz
靈敏度 (1m, 1w)	84 dB
最大輸入功率	150 W
尺寸	220 mm (寬) x 910 mm (高) x 247 mm (深)
重量 (包括格栅)	8.7 kg

配件

揚聲器線	2
前格柵	2
操作手冊

備註

如因改良使以致規格及設計有所變動，恕不另行通知。

© 2013 日本先鋒公司。版所有。
