MODE D'EMPLOI SES21CRK PIONEER

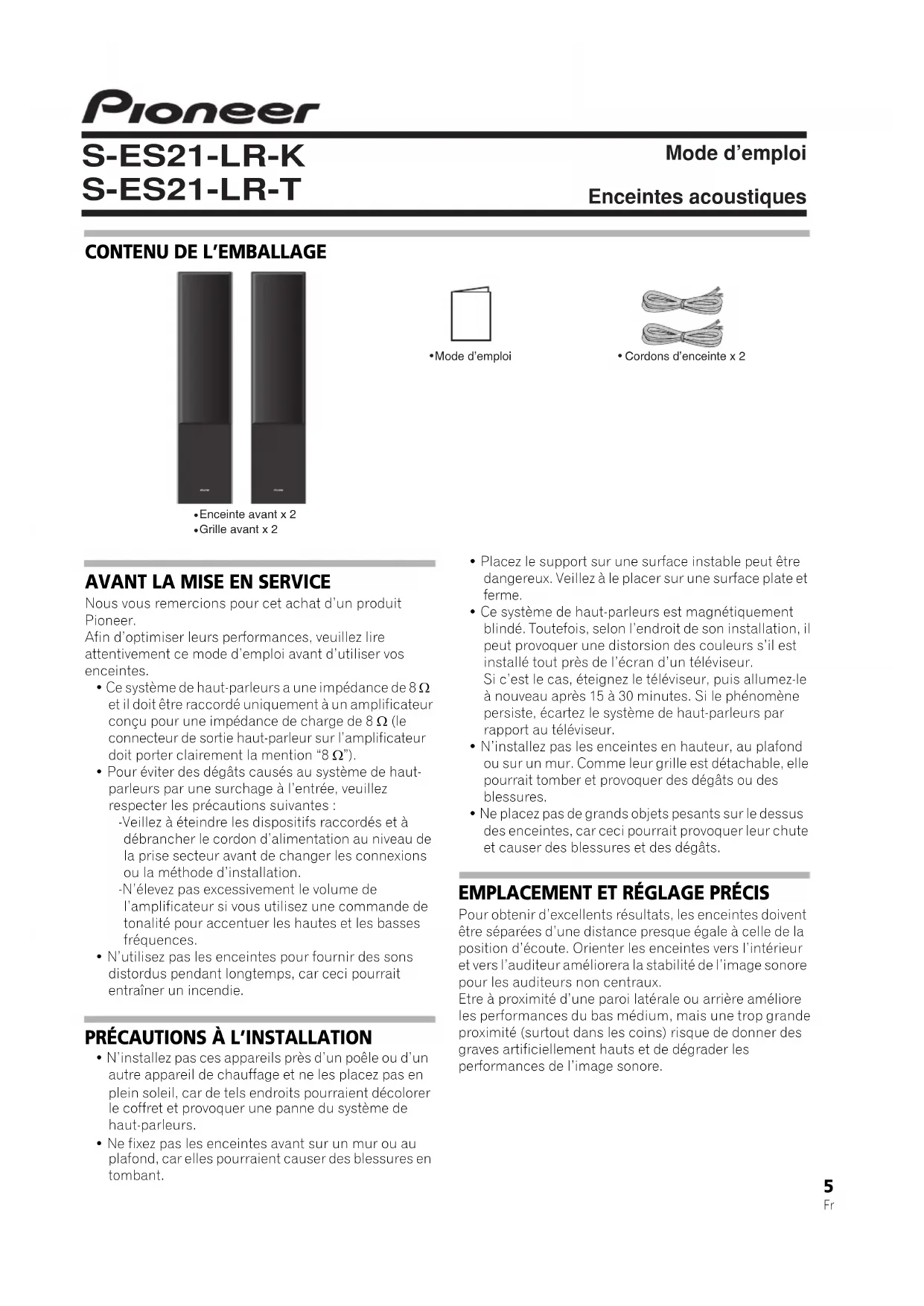

S-ES21-LR-K S-ES21-LR-T Mode d’emploi Enceintes acoustiques

Nous vous remercions pour cet achat d’un produit Pioneer. Afin d’optimiser leurs performances, veuillez lire attentivement ce mode d’emploi avant d’utiliser vos enceintes.

• Ce système de haut-parleurs a une impédance de 8 Ω et il doit être raccordé uniquement à un amplificateur conçu pour une impédance de charge de 8 Ω (le connecteur de sortie haut-parleur sur l’amplificateur doit porter clairement la mention “8 Ω”).

• Pour éviter des dégâts causés au système de haut- parleurs par une surchage à l’entrée, veuillez respecter les précautions suivantes : -Veillez à éteindre les dispositifs raccordés et à débrancher le cordon d’alimentation au niveau de la prise secteur avant de changer les connexions ou la méthode d’installation. -N’élevez pas excessivement le volume de l’amplificateur si vous utilisez une commande de tonalité pour accentuer les hautes et les basses fréquences.

• N’utilisez pas les enceintes pour fournir des sons distordus pendant longtemps, car ceci pourrait entraîner un incendie.

PRÉCAUTIONS À L’INSTALLATION

• N’installez pas ces appareils près d’un poêle ou d’un autre appareil de chauffage et ne les placez pas en plein soleil, car de tels endroits pourraient décolorer le coffret et provoquer une panne du système de haut-parleurs.

• Ne fixez pas les enceintes avant sur un mur ou au plafond, car elles pourraient causer des blessures en tombant.

• Placez le support sur une surface instable peut être dangereux. Veillez à le placer sur une surface plate et ferme.

• Ce système de haut-parleurs est magnétiquement blindé. Toutefois, selon l’endroit de son installation, il peut provoquer une distorsion des couleurs s’il est installé tout près de l’écran d’un téléviseur. Si c’est le cas, éteignez le téléviseur, puis allumez-le à nouveau après 15 à 30 minutes. Si le phénomène persiste, écartez le système de haut-parleurs par rapport au téléviseur.

• N’installez pas les enceintes en hauteur, au plafond ou sur un mur. Comme leur grille est détachable, elle pourrait tomber et provoquer des dégâts ou des blessures.

• Ne placez pas de grands objets pesants sur le dessus des enceintes, car ceci pourrait provoquer leur chute et causer des blessures et des dégâts.

EMPLACEMENT ET RÉGLAGE PRÉCIS

Pour obtenir d’excellents résultats, les enceintes doivent être séparées d’une distance presque égale à celle de la position d’écoute. Orienter les enceintes vers l’intérieur et vers l’auditeur améliorera la stabilité de l’image sonore pour les auditeurs non centraux. Etre à proximité d’une paroi latérale ou arrière améliore les performances du bas médium, mais une trop grande proximité (surtout dans les coins) risque de donner des graves artificiellement hauts et de dégrader les performances de l’image sonore.

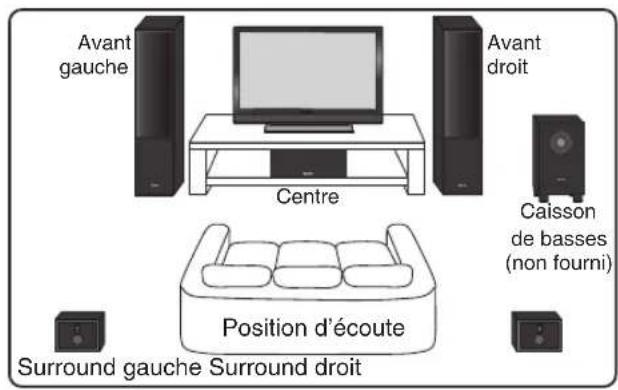

Voici l’agencement standard des enceintes surround multicanaux pour un son Home cinema 5.1 canaux optimal.

RÉGLAGES DE L’AMPLIFICATEUR

Avant de raccorder les enceintes, veuillez lire le mode d’emploi fourni avec votre amplificateur pour effectuer les réglages d’enceintes sur l’amplificateur.

Assurez-vous que tous les équipements sont éteints avant d’effectuer la moindre connexion.

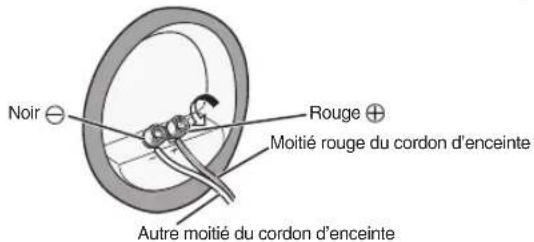

• Un câblage correct de vos enceintes est essentiel pour bénéficier de la meilleure qualité sonore. Veillez à respecter la polarité des connexions. Raccordez sur les bornes d’enceintes à l’arrière de l’amplificateur. Branchez le cordon d’enceinte rouge sur la borne rouge (+) et l’autre cordon sur la borne noire (–) comme illustré ci-après. (Pour plus de détails, reportez-vous au mode d’emploi de votre amplificateur.) Après avoir branché les fiches, tirez légèrement sur les cordons pour vérifier si les bouts des cordons sont fermement immobilisés par les bornes. De mauvaises connexions peuvent être à l’origine de bruits ou d’interruptions des sons. Raccordez les bornes d’enceintes sur l’arrière des enceintes. Dévissez les bornes de l’enceinte et insérez le cordon d’enceinte rouge dans la borne rouge (+) et l’autre cordon dans la borne noire (–), comme illustré ci-après.

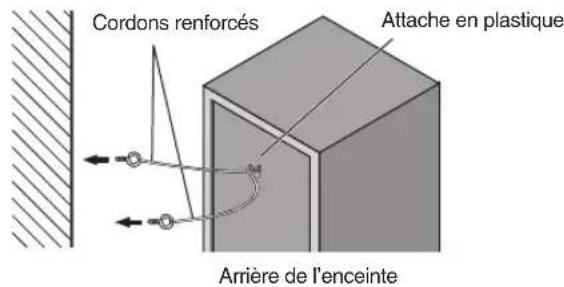

FIXATION DES ENCEINTES AVANT

• Faites passer un cordon renforcé, disponible dans le commerce, par l’attache en plastique pour fixer solidement l’enceinte sur le mur. Assurez-vous que la paroi sur laquelle l’enceinte sera attachée est suffisamment solide pour supporter son poids. Après avoir fixé l’enceinte, assurez-vous qu’elle ne se renverse pas.

• L’enceinte risque d’être endommagée si elle tombe.

• Ne fixez pas directement l’attache en plastique sur le mur. Elle doit être utilisée avec un cordon renforcé pour éviter une chute de l’enceinte. Faites passer et liez les deux cordons renforcés par l’attache en plastique, puis fixez l’enceinte sur le mur comme illustré ci-dessus.

• Si vous hésitez au sujet de la qualité et de la solidité des parois, demandez conseil à un professionnel.

• Pioneer n’est pas responsable en cas d’accident ou de dégâts, résultant d’une installation inappropriée. Surround gauche Surround droitCentreAvantgauchePosition d’écouteAvant droitCaissonde basses(non fourni) ATTENTION Les bornes des haut-parleurs sont sous une tension ACTIVE DANGEREUSE. Pour éviter tout risque de décharge électrique lors du branchement et du débranchement des câbles de haut-parleur, débranchez le cordon d’alimentation avant de toucher des parties non isolées.D3-4-2-2-3_A1_Fr Remarque EnceintesAmplificateur Moitié rouge du cordon d’enceinte Autre moitié du cordon d’enceinte Noir Rouge Attache en plastiqueCordons renforcésArrière de l’enceinteRemarque S-ES21-LR_Fr.fm 6 ページ ２０１３年７月１８日　木曜日　午前１０時３５分7

Utilisez un tissu de polissage ou un linge sec pour enlever la saleté et les poussières. Si le coffret est très sale, nettoyez-le avec un linge doux trempé dans un produit de nettoyage neutre, dilué dans cinq à six fois son volume d’eau, puis essuyez-le avec un linge sec. N’utilisez pas de produit de nettoyage ou de cire pour meubles. N’utilisez jamais de diluant, benzine, insecticide en atomiseur ou autres produits chimiques sur ou à proximité des coffrets, car ils pourraient endommager leurs surfaces.

FIXATION / DÉPOSE DE LA GRILLE

La grille avant de ce haut-parleur est amovible. Procédez comme suit :

1. Pour détacher la grille, saisissez-la des deux mains à

sa base et tirez vers vous pour écarter la partie inférieure de la grille du haut-parleur.

2. Ensuite, saisissez la partie supérieure de la grille et

tirez doucement vers vous pour détacher le haut.

3. Pour replacer la grille, alignez les orifices sur l’avant

des quatre coins du haut-parleur avec les projections de la grille et enfoncez chaque coin en place.

Symptômes Causes possibles Correction Absence de son

• Cordon et/ou connexion inappropriés du cordon d’enceinte.

• L’amplificateur est éteint.

• La commande du volume est réglée sur zéro.

• Connectez correctement ou remplacez le cordon.

• Mettez l’amplificateur sous tension.

• Elevez lentemnent le volume sonore. Le son est distordu.

• Mauvaise qualité des signaux.

FICHE TECHNIQUE Coffret . . . . . . . . . . . . . . . . . . . . Type bibliothèque bass-reflex(à blindage magnétique)Configuration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 voiesWoofer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Cône de 16 cm x1Radiateur passif . . . . . . . . . . . . . . . . . . . . . .Cône de 16 cm x1Tweeter . . . . . . . . . . . . . . . . . . . . . . . . . . . . Cône de 5,2 cm x1 Impédance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

• Réponse en fréquence p. 40
• Hz à 20 kHzSensibilité (1 m, 1 W) p. 84
• dBPuissance d’entrée maximum p. 150
• WDimensions extérieures p. 220
• (L) mm x 910 (H) mm x 247 (P) mmPoids (y compris la grille) p. 8
• ,7 kg ACCESSOIRES FOURNIS Cordons d’enceinte p. 2
• Grille avant Mode d’emploi Spécifications et design sous réserve de modifications sans préavis en raison d’améliorations éventuelles. © 2013 PIONEER CORPORATION. Tous droits de reproduction et de traduction réservés. Remarque Si vous souhaitez vous débarrasser de cet appareil, ne le mettez pas à la poubelle avec vos ordures ménagères. Il existe un système de collecte séparé pour les appareils électroniques usagés, qui doivent être récupérés, traités et recyclés conformément à la législation. Les habitants des états membres de l’UE, de Suisse et de Norvège peuvent retourner gratuitement leurs appareils électroniques usagés aux centres de collecte agréés ou à un détaillant (si vous rachetez un appareil similaire neuf). Dans les pays qui ne sont pas mentionnés ci-dessus, veuillez contacter les autorités locales pour savoir comment vous pouvez vous débarrasser de vos appareils. Vous garantirez ainsi que les appareils dont vous vous débarrassez sont correctement récupérés, traités et recyclés et préviendrez de cette façon les impacts néfastes possibles sur l’environnement et la santé humaine.K058b_A1_Fr S-ES21-LR_Fr.fm 8 ページ ２０１３年７月１８日　木曜日　午前１０時３５分9 p. 2
