РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SES21CRK PIONEER

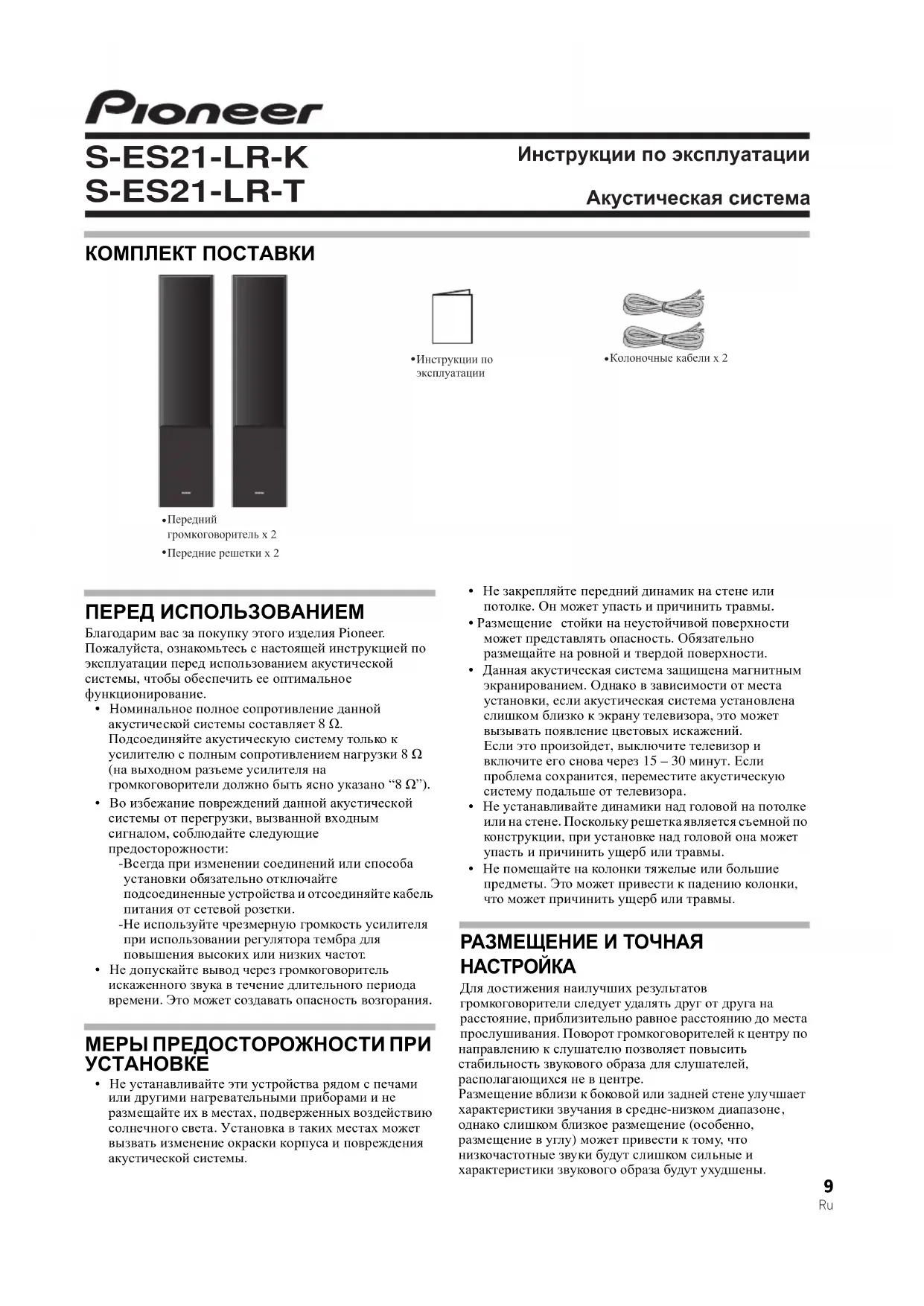

S-ES21-LR-K S-ES21-LR-T Инструкции по эксплуатации Aкустическая система КОМПЛЕКТ ПОСТАВКИ ПЕРЕД ИСПОЛЬЗОВАНИЕМ Благодарим вас за покупку этого изделия Pioneer. Пожалуйста, ознакомьтесь с настоящей инструкцией по эксплуатации перед использованием акустической системы, чтобы обеспечить ее оптимальное функционирование.

• Номинальное полное сопротивление данной акустической системы составляет 8 Ω. Подсоединяйте акустическую систему только к усилителю с полным сопротивлением нагрузки 8 Ω (на выходном разъеме усилителя на громкоговорители должно быть ясно указано “8 Ω”).

• Во избежание повреждений данной акустической системы от перегрузки, вызванной входным сигналом, соблюдайте следующие предосторожности: -Всегда при изменении соединений или способа установки обязательно отключайте подсоединенные устройства и отсоединяйте кабель питания от сетевой розетки. -Не используйте чрезмерную громкость усилителя при использовании регулятора тембра для повышения высоких или низких частот

• Не допускайте вывод через громкоговоритель искаженного звука в течение длительного периода времени. Это может создавать опасность возгорания. МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ

• Не устанавливайте эти устройства рядом с печами или другими нагревательными приборами и не размещайте их в местах, подверженных воздействию солнечного света. Установка в таких местах может вызвать изменение окраски корпуса и повреждения акустической системы.

• Не закрепляйте передний динамик на стене или потолке. Он может упасть и причинить травмы.

• Размещение стойки на неустойчивой поверхности может представлять опасность. Обязательно размещайте на ровной и твердой поверхности.

• Данная акустическая система защищена магнитным экранированием. Однако в зависимости от места установки, если акустическая система установлена слишком близко к экрану телевизора, это может вызывать появление цветовых искажений. Если это произойдет, выключите телевизор и включите его снова через 15 – 30 минут. Если проблема сохранится, переместите акустическую систему подальше от телевизора.

• Не устанавливайте динамики над головой на потолке или на стене. Поскольку решетка является съемной по конструкции, при установке над головой она может упасть и причинить ущерб или травмы.

• Не помещайте на колонки тяжелые или большие предметы. Это может привести к падению колонки, что может причинить ущерб или травмы. РАЗМЕЩЕНИЕ И ТОЧНАЯ

Для достижения наилучших результатов громкоговорители следует удалять друг от друга на расстояние, приблизительно равное расстоянию до места прослушивания. Поворот громкоговорителей к центру по направлению к слушателю позволяет повысить стабильность звукового образа для слушателей, располагающихся не в центре. Размещение вблизи к боковой или задней стене улучшает характеристики звучания в средне-низком диапазоне

однако слишком близкое размещение (особенно, размещение в углу) может привести к тому, что низкочастотные звуки будут слишком сильные и характеристики звукового образа будут ухудшены.

Переднийгромкоговоритель x 2 Передние решетки x 2 Инструкции поэксплуатации Колоночные кабели x 2 S-ES21-LR_Ru.fm 9 ページ ２０１３年７月１８日　木曜日　午前１０時３２分10

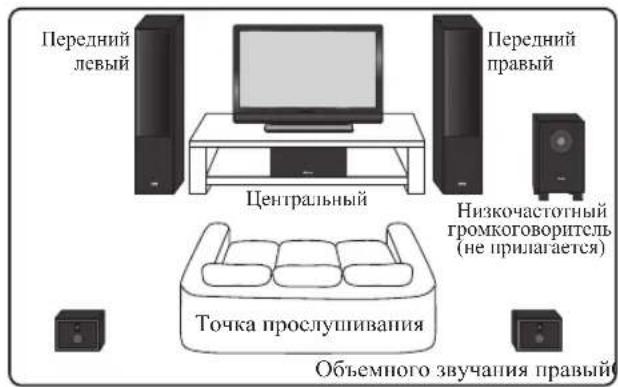

СТАНДАРТНАЯ КОНФИГУРАЦИЯ ОБЪЕМНОГО ЗВУЧАНИЯ Это стандартная многоканальная установка громкоговорителей объемного звучания, обеспечивающая оптимальное звучание 5.1-канального домашнего кинотеатра. ВЫПОЛНЕНИЕ НАСТРОЕК УСИЛИТЕЛЯ МОЩНОСТИ Перед подсоединением громкоговорителей, пожалуйста, ознакомьтесь с инструкциями по эксплуатации, прилагаемыми к усилителю, чтобы выбрать настройку для громкоговорителей на усилителе:

• ПЕРЕДНИЕ ГРОМКОГОВОРИТЕЛИ : БОЛЬШИЕ ПОДКЛЮЧЕНИЕ СИСТЕМЫ Перед подключением убедитесь, что все оборудование

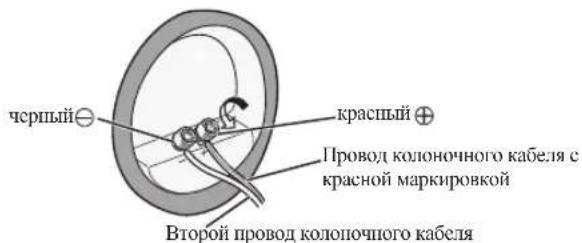

• Правильное подключение используемых громкоговорителей необходимо для обеспечения наилучшего качества звучания. Будьте внимательны, обеспечивая соблюдение полярности подключения. Выполните подсоединение к контактным разъемам для громкоговорителей в задней части усилителя. Подсоединяйте колоночный кабель с красной маркировкой к красному контактному разъему (+), а второй кабель — к черному контактному разъему (–), как это показано ниже (за более подробной информацией обращайтесь к руководству по эксплуатации усилителя). После подсоединения штепселей слегка потяните за кабели, чтобы убедиться в том, что концы кабелей надежно закреплены в контактных разъемах. Плохой контакт может стать причиной появления шумов и пропадания звука. Выполните подсоединение к контактным разъемам в задней части громкоговорителей. Отвинтите головки контактных разъемов на громкоговорителе и вставьте колоночный кабель с красной маркировкой в красный разъем (+), а второй кабель — в черный (–) разъем, как это показано ниже. ПереднийправыйПереднийлевыйЦентральныйТочка прослушиванияНизкочастотныйгромкоговоритель(не прилагается)Объемного звучания правыйОбъемного звучания левый

Если система ВКЛЮЧЕНА, прикосновение к контактам громкоговорителей ОПАСНО. Во избежание опасности поражения электрическим током при подключении или отключении кабелей громкоговорителей отсоединяйте кабель питания, прежде чем прикасаться к любым неизолированным деталям. D3-4-2-2-3_A1_RuЗамечаниеПровод колоночного кабеля с красной маркировкойВторой провод колоночного кабелячерныйкрасный S-ES21-LR_Ru.fm 10 ページ ２０１３年７月１８日　木曜日　午前１０時３２分11

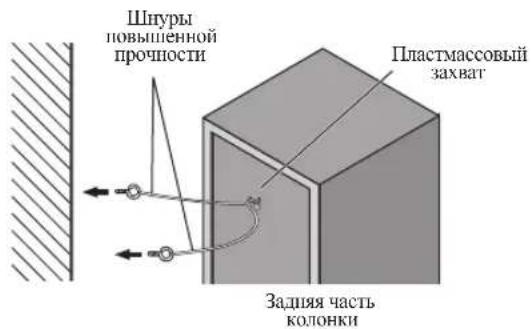

ЗАКРЕПЛЕНИЕ ПЕРЕДНИХ ГРОМКОГОВОРИТЕЛЕЙ

• Пропустите имеющийся в продаже шнур повышенной жесткости через пластмассовый захват, чтобы надежно прикрепить громкоговоритель к стене. Убедитесь в том, что стена, к которой фиксируется динамик, обладает достаточной прочностью, чтобы выдержать вес громкоговорителя. После закрепления динамика убедитесь в том, что он не упадет.

• Падение динамика может причинить ущерб.

• Не прикрепляйте пластмассовый захват непосредственно к стене. Его следует использовать только в сочетании со шнуром повышенной жесткости для предотвращения падения громкоговорителя. Пропустите и прицепите два шнура повышенной прочности через пластмассовый захват и прикрепите громкоговоритель к стене, как это показано вверху.

• Если вы не уверены в качестве или несущей способности стены, обратитесь за консультацией к специалисту.

• Компания Pioneer не несет ответственности за какие- либо несчастные случаи или ущерб, вызванные неправильной установкой. УХОД ЗА КОРПУСОМ Для удаления грязи или пыли используйте бархотку или сухую ткань. Если корпус сильно загрязнен, очистите его мягкой тканью, смоченной в нейтральном моющем средстве, разбавленном пятью или шестью частями воды, и тщательно отжатой, затем еще раз протрите сухой тканью. Не используйте полироль и моющие средства для мебели. Никогда не используйте для ухода за этим корпусом и рядом с ним разбавители, бензин, инсектицидные аэрозоли и другие химические вещества, так как они могут повредить поверхности. УСТАНОВКА / СНЯТИЕ РЕШЕТКИ Передняя решетка этой акустической системы является

Выполняйте следующую процедуру:

1. Чтобы снять решетку, возьмите ее обеими руками за

нижнюю часть и потяните на себя, чтобы отсоединить нижнюю часть решетки от громкоговорителя.

2. Затем возьмите решетку за верхнюю часть и осторожно

потяните ее на себя, чтобы отсоединить верхнюю часть

снова прикрепить решетку, совместите отверстия по углам в передней части громкоговорителя с выступающими втулками на решетке и нажимом установите каждый угол решетки на место. УСТРАНЕНИЕ НЕПОЛАДОК Пластмассовый захватШнуры повышеннойпрочностиЗадняя частьколонки

Отсутствие звука • Неисправность кабеля громкоговорителя или соединения.

• Уси литель выключен.

• Регулятор громкости установлен на нулевой уровень.• Выполните подключение правильно или замените кабель.

• Медленно увеличьте Искажение звука.• Усл овия экстремального сигнала.
• Уменьшите уровень выхода усилителя (громкость, регулировку низких частот, усиление низких частот) для понижения уровня. S-ES21-LR_Ru.fm 11 ページ ２０１３年７月１８日　木曜日　午前１０時３２分12

• СПЕЦИФИКАЦИИ Корпус
• Напольного типа с отражателем басов (с магнитным экранированием) Конфигурация p. 2
• полосы Низкочастотный динамик p. 16
• -см конус x 1 Пассивный излучатель p. 16
• -см конус x 1 Высокочастотный динамик p. 5
• ,2-см конус x 1 Сопротивление Ω Частотная характеристика p. 8
• от 40 Гц до 20 кГц Чувствительность p. 84
• дБ Максимальная входная мощность p. 150
• Вт Габаритные размеры p. 220
• (Ш) мм x 910 (В) мм x 247 (Г) мм Вес (включая решетку) p. 8
• ,7 кг Поставляемые в комплекте принадлежности Колоночные кабели p. 2
• Передние Решетки Инструкции по эксплуатации Технические характеристики и конструкция могут изменяться без предварительного уведомления, в связи с вносимыми усовершенствованиями. © PIONEER CORPORATION, 2013. Все права защищены. p. 2
