有毒有害物质或元素
部件名称	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr-(VI))	多溴联苯(PB-B)	多溴二苯醚(PB-DE)
电气实装部分	X	00000
0:表示该有毒有害物质在该部件所有均质材料中的含量均在GB/T26572标准规定的限量要求以下。X:表示该有毒有害物质至少在该部件的某一均质材料中的含量超出GB/T26572标准规定的限量要求。

Contactinformation

AxisCommunicationsAB

Emdalavägen14

22369Lund

Sweden

Tel:[phone]

Fax:[phone]

axis.com

Warrantyinformation

• AXISQ1645/Q1647网络摄像机
• 摄像机支架
• 内六角扳手Resitorx20
• 印刷材料

- 安装指南（本文档）

-额外序号标签(x2)

-AVHS身份验证密钥

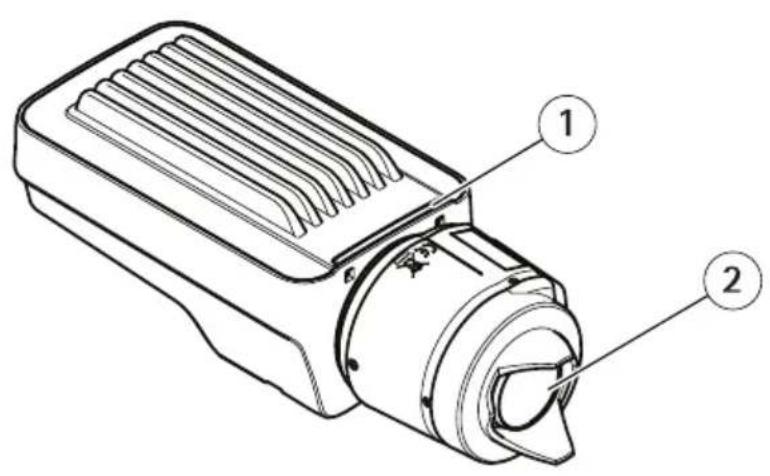

产品概述概述

由于当地法规或产品使用场所的环境和电气条件，可能需要使用屏蔽网络电缆(STP)。在室外或恶劣电气环境中布放的任何网络电缆都应为屏蔽网络电缆(STP)并具有其特定用途。

备注

• 确保材料足够坚固，以承受摄像机重量。

• 有关更多技术规格，请参阅 www.axis.com 上提供的摄像机数据表。

• 准备用于安装支架的墙壁或天花板。使用支架作为模板，并在钻孔前标记孔的位置。

• 将网络电缆穿过墙壁或天花板。留出大约30厘米（11.8英寸）的电缆来连接摄像机。
• 如果要连接辅助设备（如I/O、音频或外部电源设备），需预留大约30厘米（11.8英寸）长的线缆用以连接摄像机。
• 将支架安装在墙面或天花板上，并确保螺丝和塞子适用于该材料（如木质、金属、石膏板、石头）。
• 将摄像机安装在支架上并拧紧三脚架螺丝。
• 视情况可连接一个有源扬声器和/或外部麦克风。
• 使用屏蔽网络线缆将摄像机连接至网络。
• 使用下列其中一种方法连接电源：

- 以太网供电(PoE)。网络线缆连接后，PoE可自动被检测到。

- 将一个外部电源适配器连接至电源连接板。请参见 接 。口

1. 检查LED指示灯是否指示了正确的情况。请参见上的表格了解更多详情。请注意，LED状态指示灯可被配置为在正常运行期间不亮。
2. 视情况可插入一张microSD卡（不包含）到SD卡槽中。
3. 让摄像机朝着正确的方向，并使用所提供的内六角扳手Resitorx20拧紧球形接头。

注

为了防止录制内容损坏，应在弹出SD卡之前先将其卸载。要卸载SD卡，请转到摄像机网页界面中的设置>系统存储存储

如何妙何访滥产品

AXISIPUtility和AXISCameraManagement是用于在网络上查找安讯士产品以及在Windows®中为其分配IP地址的建议方法。这两种应用程序都是免费的，可以从 axis.com/support 上进行下载

该产品可与以下浏览器兼容：

• Chrome ^TM （推荐）、Firefox ^ 、Edge ^ 或Opera ^ ，用于Windows ^
• Chrome TM（推荐）或Safari ^® ，用于OSX ^®
• Chrome ^TM 或Firefox ^® ，用于其他操作系统。

要查找更多有关产品使用方法的信息，请参见 axis.com 上提供的用户手册

如果您需要更多有关推荐浏览器的信息，请转到 axis.com/browser - support

如何调整调整和度差变焦

如果摄像机安装后您不能同时查看图像和使用镜头，则使用对焦助手，请参见。

1. 转到产品网页中的图图像选帧卡。
2. 调节变变。焦
3. 单击自自动对焦

如何撬撬镜头

1. 停止所有录制并断开产品电源。
2. 断开镜头线缆，然后拆下标准镜头。
3. 安装新的镜头并连接镜头线缆。
4. 重新连接电源。
   5.转到产品网页中的图图像选像卡，然后选择您已安装的精确光调镜头

备注

如果您使用直流驱动光圈镜头，则选择通通通直流驱动光圈

1. 调节变焦和对焦。

如何调调选键对偶和变焦

如果摄像机安装后您不能同时查看图像和使用镜头，则使用对焦助手，请参见。

1. 转到产品网页中的图图像选帧卡。
2. 逆时针转动镜头上的变焦和对焦拉杆以将其松开。请参见产品概述
3. 移动拉杆以设置变焦和对焦，并在图像窗口中检查图像质量。
4. 重新紧固变焦和对焦拉杆。
5. 单击自自动对焦

如何使佣侧焦动焦调整调整对焦

备注

仅对可选精确光圈、直流驱动光圈或手动光圈镜头有效。

• 在对焦调整过程中，不应更改摄像机前面的视图。如果摄像机发生移动，或者如果手指或其他物体挡在镜头前面，请重启该程序。

• 如果无法避免摄像机前面的移动，则不应使用对焦助手。

• 将摄像机安装或放置在无法移动的位置。

• 逆时针调整变焦拉杆以将其松开。移动拉杆以设置变焦级别。重新紧固变焦拉杆。
• 通过松开对焦拉杆并沿顺时针方向将对焦环转到极限位置，可以将摄像机设置到其最远对焦位置。
• 按下并快速释放控制按钮。当状态指示器闪烁时，对焦助手已启用。
• 轻轻地逆时针转动对焦环，直至其停止。
• 顺时针缓慢转动对焦环，直至状态指示器呈绿色闪烁。
• 要退出对焦助手，请按控制按钮。如果无法触摸控制按钮，对焦助手将在 15 分钟后自动关闭。
  8.重新紧固对焦拉杆。
• 转到产品网页中的图图像选帧卡。
• 单击 AAutofocus A自动对焦然后按照向导说明进行操作。

如何鍾匱勳置方默欣駁邏设置

重要

重置为出厂默认值时应谨慎。重置为出厂默认值会将所有设置（包括IP地址）重置为出厂默认值。

将产品重置为出厂默认设置：

1. 断开产品电源。
2. 按住控制按钮，同时重新连接电源。请参见产品概述
3. 按住控制按钮15-30秒，直到状态LED指示灯呈淡黄色闪烁。
4. 释放控制按钮。当状态LED指示灯变绿时，此过程完成。产品已重置为出厂默认设置。如果网络上没有可用的DHCP服务器，则默认IP地址为192.168.0.90
5. 使用安装和管理软件工具分配IP地址、设置密码和访问视频流。 安装和管理软件工具可在 axis.com/support 的支持页上获得

更多藉總信息

• 有关本文档的最新版本，请参见 axis.com
• 用户手册可从 axis.com 获取
• 要检查是否有产品的可用更新固件，请参见 axis.com/support
• 如需有用的在线培训和在线研讨会，请参见 axis.com/academy

可选附选附件

欲查看本产品可用附件的完整列表，请转到axis.com上的产品页并选择“软件和附件”。

规格规格

欲查找最新版本的产品数据表，请转到axis.com>[产品]>支持和文档。

LED 指示指示灯

备注

- LED状态指示灯可被设置为在事件激活时闪烁。

LED状态指示灯	指示指示
绿色	稳定绿色表示正常工作。
淡黄色	在启动期间稳定。在恢复设置时闪烁。

LED 网络圈线指示灯	指示指示
绿色	稳定表示连接到100Mbit/s网络。闪烁表示网络活动。
淡黄色	稳定表示连接到10Mbit/s网络。闪烁表示网络活动。
不亮	无网络连接。

LED 电源指示灯	指示指示
绿色	正常工作。
淡黄色在固件升级过程中呈	绿色/淡黄色闪烁。

对焦焦焦的毛的状态状态指精况情况

备注

仅对可选精确光圈、直流驱动光圈或手动光圈镜头有效。

当对焦助手处于活动状态时，LED状态指示灯闪烁。

颜色颜色	指示指示
红色	图像失焦。调整镜头。
淡黄色	图像接近对焦。镜头需要微调。
绿色	图像已对焦。

对焦助焦的蜂的蜂鸣器信号

备注

仅对可选精确光圈、直流驱动光圈或手动光圈镜头有效。

蜂鸣器鸣器	镜头镜头
快速间隔	优化调整
中等间隔调整并非最佳
慢速间隔	调整不佳

使用使用助手的时的状态描述指状态和蜂鸣器信号

有关调平摄像机所用功能按钮的信息，请参见 第 124。页

按住功能按钮(2)，持续时间不超过两秒，以调平摄像机。

• 当摄像机处于水平状态时，两个LED均呈稳定的绿色，并连续发出蜂鸣声。
• 当摄像机未处于水平状态时，LED呈红色、绿色和橙色混合闪烁，并以慢速间隔发出蜂鸣声。

两个LED呈绿色短暂闪烁表明水平状态越来越好。

SD 卡插槽插槽

注

• 损坏SD卡的风险。插入或取出SD卡时，请勿使用锋利的工具、金属物体或过大力气。使用手指插入和取出该卡。
• 数据丢失和录制内容损坏的风险。产品正在运行时，请勿取出SD卡。在移除之前，请从产品的网页卸载SD卡。

本产品支持microSD/microSDHC/microSDXC卡（不包括）。

有关SD卡建议，请访问 axis.com

按钮按钮

控制按钮

有关控制按钮的位置，请参见产品概述。在第116页

控制按钮用于：

- 启用对焦助手。按下并快速松开控制按钮。

• 将产品重置为出厂默认设置。请参见 第 121。页
• 连接至安讯士视频托管系统服务。要查找更多关于此服务的信息，请参见 axis.com

功能按钮

功能按钮具有多种功能：

• 水水承助手助蜂功能有助于确保摄像机处于水平状态。按下该按钮并持续3秒钟，以启动水平助手，然后再次按下该按钮以将其停止。状态LED和蜂鸣器信号可帮助实现摄像机水平，请参见使用水平助手时的LED状态蜂鸣器信号在当蜂鸣器连续发出蜂鸣声时，摄像机处于水平状态。
• 对对焦助熏助雌功能用于启用对焦助手。要启用对焦助手，则按下并快速松开按钮。再次按下以停用对焦助手。 要查找更多信息，请转到。

接口接口

网络链器接器

采用以太网供电(PoE)的RJ45以太网连接器。

注

由于当地法规或产品使用场所的环境和电气条件，可能需要使用屏蔽网络电缆(STP)。将产品连接到网络的所有电缆以及在室外或恶劣电气环境中布放的电缆应专用于其特定用途。确保根据制造商的说明安装网络设备。有关法规要求的信息，请参见 Electromagnetic 。compatibility

ZH

音频连接器接器

安讯士产品具有以下音频连接器：

音 音频输频输粉色粉色.5毫米输入，用于单声道麦克风或线路输入单声道信号。

- 音音颤输频输 绿色绿色用于音频（线路级）的3.5毫米输出，可连接到公共地址(PA)系统或带有内置放大器的有源扬声器。建议将立体声连接器用于音频输出。

3.5毫米音频连接器（立体声）

1 2 3

	1尖部2中间环3尾段
音频输入	平衡:“热”信号麦克风/线路输入不平衡:麦克风/线路输入	平衡:“冷”信号麦克风/线路输入不平衡:未使用	接地
音频输出	线路输出,单声道线路输出,	单声道接地

默认使用内部麦克风；连接时使用外部麦克风。将插头连接到麦克风输入可以禁用内部麦克风。

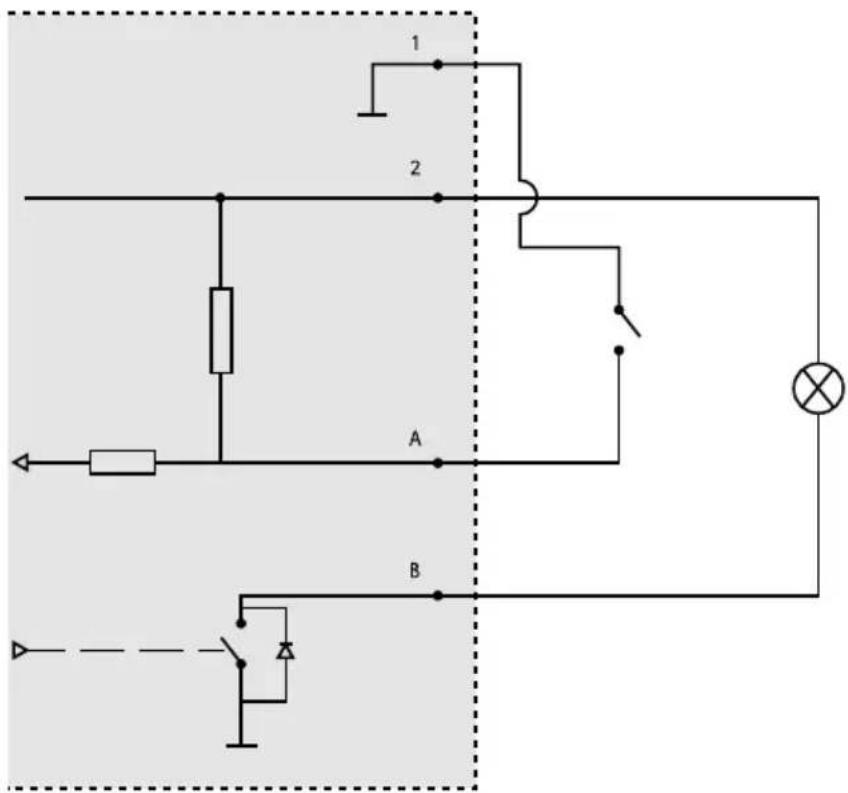

I/O 连/接器接器

在外部设备结合了移动侦测、事件触发和报警通知等功能的情况下，使用I/O连接器。除OVDC参考点和电源（DC输出）外，I/O连接器还提供连接至以下模块的接口：

数字输入用于连接可在开路和闭路之间切换的设备，例如PIR传感器、门/窗触点和玻璃破碎侦测器。

数字输出用于连接继电器和LED等外部设备。已连接的设备可通过VAPIX®应用程序编程接口或在产品网页上进行激活。

6针接线端子

1 2 3 4 5 6 GND 12V

1 2 A B

1 0 V DC (-)

2 DC 输出 12 V，最大 50 mA

A I/O 已配置为输入

B I/O 已配置为输出

电源连接器

2针接线端子，用于DC电源输入。使用额定输出功率限制为≤100A或额定输出电流限制为≤5A且符合安全超低电压(SELV)要求的限制电源(LPS)。

RS485/RS422 连接器接器 RS485/RS422

两个用于RS485/RS422串行接口的2针接线端子，用于控制辅助设备（如水平转动-垂直转动设备）。

串行端口可配置为支持：

• 两线RS485半双工
• 四线RS485全双工
• 两线RS422单工
• 四线RS422全双工点对点通信

RS485/422

RX/TX 1 2 TX 3 4

功能功能	针 针	备注备注
RS485BaltRS485/422RX(B)	1	适用于所有模式的RX对(用于两线RS485的组合RX/TX)
RS485AaltRS485/422RX(A)	2
RS485/RS422TX(B)	3	用于RS422和4线RS485的TX线对
RS485/RS422TX(A)	4

重要

线缆最长为30米（98英尺）。

安全信息信息

危险等级

危险

表示如果不避免则会导致死亡或严重伤害的危险情况。

警告

表示如果不避免则可能导致死亡或严重伤害的危险情况。

⚠️ 小心

表示如果不避免则可能导致轻微或中度伤害的危险情况。

注

表示如果不避免则可能导致财产损失的情况。

其他隣憶簿懸等级

重要

表示产品正常工作所必需的重要信息。

备注

表示有助于充分利用产品的有用信息。

安全锐钥说明

注

• 使用安讯士产品时应遵守当地法律和法规。
• 安讯士推荐使用屏蔽网络电缆(STP)CAT5或更高版本。
• 要在室外或类似环境中使用安讯士产品，应将该产品安装在获得批准的室外防护罩中。
• 在干燥通风的环境中存放安讯士产品。
• 避免将安讯士产品暴露在冲击或高压环境下。
• 请勿将产品安装在不稳固的立杆、支架、表面或墙壁上。
• 安装安讯士产品时，仅使用适用的工具。使用电动工具过度施力可能导致产品损坏。
• 请勿使用化学品、腐蚀剂或气雾剂。
• 使用蘸纯净水的干净布进行清洁。
• 仅使用符合产品技术规格的附件。这些附件可由安讯士或第三方提供。安讯士推荐使用与产品兼容的安讯士电源设备。
• 仅使用安讯士提供或推荐的备件。
• 请勿尝试自行维修产品。有关服务事项，请联系安讯士支持部门或安讯士经销商。
• 电源应插入安装在产品附近的插座上并易于触及。

使用额定输出功率限制为≤100V或额定输出电流限制为≤5%的限制电源(LPS)。

运输运输

注

- 安讯士产品运输途中，应使用其原包装或等效包装，以防对产品造成损坏。

电池电池

安讯士产品使用3.0VCR2032锂电池作为其内部实时时钟(RTC)的电源。在正常情况下，此电池将持续至少五年。

蓄电池电量过低会影响实时时钟的运行，从而导致实时时钟在每次上电时重置。当电池需要更换时，产品的服务器报告中将显示一条日志消息。有关服务报告的更多信息，请参见产品的设置页面或与安讯士支持部门联系。

除非有需要，否则不应更换蓄电池，但是如果确实需要更换蓄电池，则请在axis.com/support上联系安讯士支持以寻求帮助。

3.0V纽扣锂电池包含1,2-二甲氧基乙烷(EGDME)，CAS编码为110-71-4。

警告

• 如果未正确更换电池，则存在爆炸危险。
• 仅可使用相同电池或安讯士推荐的电池进行更换。
• 根据当地法规或电池制造商的说明处理废电池。
