使用説明書 Q1647 AXIS

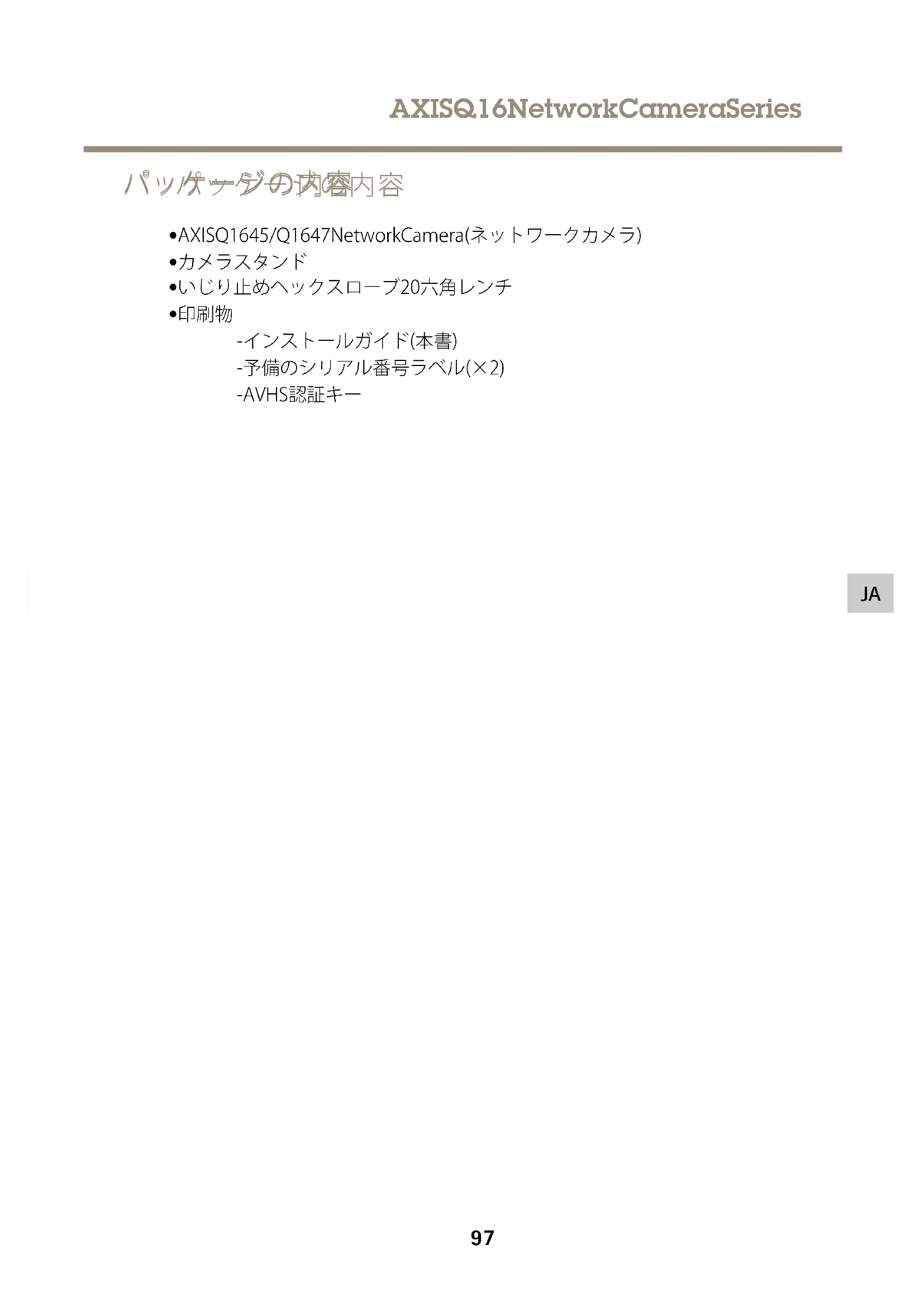

• AXISQ1645/Q1647NetworkCamera(ネットワークカメラ)

-インストールガイド(本書) -予備のシリアル番号ラベル(×2) -AVHS認証キー

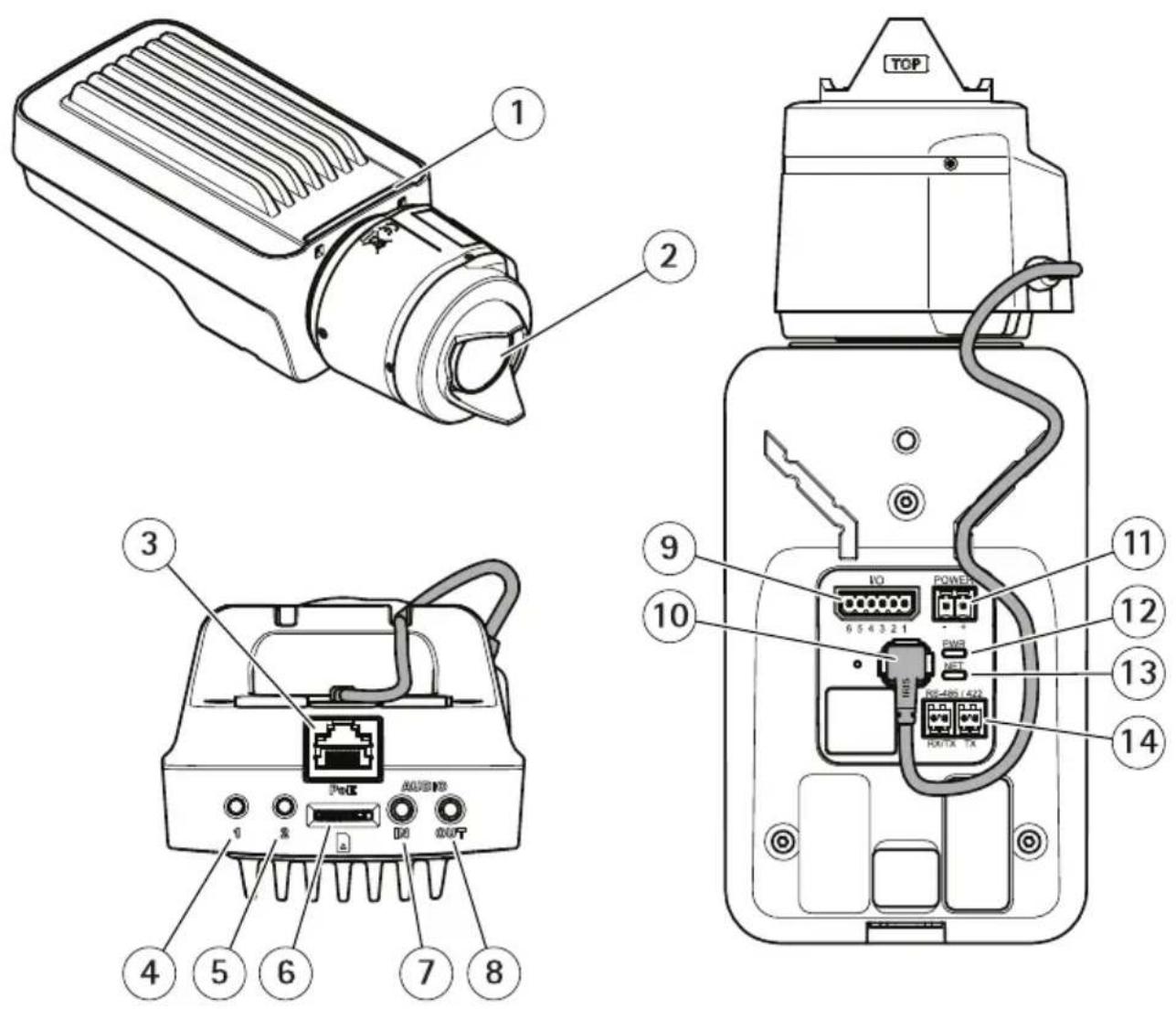

ス テ ー タ ス LED イ ン ジ ケ ー タ ー

ネ ッ ト ワ ー ク コ ネ ク タ ー (PoE)

コ ン ト ロ ー ル ボ タ ン (1)

microSD カ ー ド ス ロ ッ ト

電 源 LED イ ン ジ ケ ー タ ー

ネ ッ ト ワ ー ク LED イ ン ジ ケ ー タ ー 98AXISQ16NetworkCameraSeries

RS485/RS422 コ ネ ク タ ー

本製品を使⽤する場所の地域条例、環境、電気的条件によっては、シールド ネットワークケーブル(STP)の使⽤が推奨または必須になります。野外または 電気的に厳しい環境にネットワークケーブルを配線する場合は、個別の⽤途 に合ったシールドネットワークケーブル(STP)を使⽤してください。

• 材質がカメラの重量を⽀えるのに⼗分であるかを確認してください。

• 技術仕様の詳細については、Axisのホームページ( www .axis.com

データシートを参照してください 1.スタンドを取り付ける壁⾯または天井の準備を⾏います。スタンドを壁に 合わせ、⽳を開ける位置に印を付けます。 2.ネットワークケーブルを壁⾯または天井に通します。カメラとの接続⽤に 30cmほどケーブルを残します。 3.I/O、⾳声、外部電源デバイスなどの補助デバイスをカメラに接続する場 合、カメラとの接続⽤に30cmほどケーブルを残してください。 4.壁⾯または天井にスタンドを取り付け、ネジやプラグが取り付け先の材質 (⽊材、⾦属、⽯膏ボード、⽯材など)に適していることを確認します。 5.カメラをスタンドに取り付け、三脚ネジを締めます。 6.必要に応じて、アクティブスピーカー、外部マイクを接続します。 7.シールドネットワークケーブルを使⽤して、カメラをネットワークに接

8.以下のどちらかの⽅法で、電源を接続します。 -PoE(PoweroverEthernet)。PoEは、ネットワークケーブルを接続 すると⾃動的に検出されます。 -外部電源アダプターを電源コネクタブロックに接続します。

9.LEDインジケーターが正常な状態を⽰すことを確認します。詳細について は、の表を参照してください。ステータスLEDは、正常動作時に点灯しない ように設定することもできます。 10.必要に応じて、microSDカード(⾮付属品)をSDカードスロットに挿⼊しま

11.カメラを正しい⽅向に向け、付属のいじり⽌めヘックスローブ20六⾓レン チでボールジョイントを締めます。

SDカードは、取り外す前に、録画データが破損しないようにアンマウントする 必要があります。取り外すには、カメラのWebインターフェースで[Settings Settings Settings

ネットワーク上でAxis製品を検索したり、Windows®でAxis製品にIPアドレスを割 り当てたりするには、AXISIPUtilityまたはAXISCameraManagementの使⽤をお勧 めします。いずれのアプリケーションも無料で、 axis.com/support

(その他のオペレーティングシステムの場合) 製品の使⽤⽅法の詳細については、Axisのホームページ axis.com

ニュアルを参照してください 推奨されるブラウザの詳しい情報については、 axis.com/browser - support

映像を⾒ながらレンズにアクセスできるようにカメラが設置されていない場合は、 フォーカスアシスタントを使⽤します。を参照してください。 1.本製品のWebページで[Image Image Image

1.全ての録画を停⽌し、本製品の電源を切ります。 2.レンズのケーブルを外して標準レンズを取り外します。 3.新しいレンズを取り付けてレンズケーブルを接続します。 4.電源に再接続します。 5.本製品のWebページで[Image Image Image

DCアイリスレンズの場合は、[Generic Generic Generic DC DC

映像を⾒ながらレンズにアクセスできるようにカメラが設置されていない場合は、 フォーカスアシスタントを使⽤します。を参照してください。 1.本製品のWebページで[Image Image Image

2.レンズのズーム調節レバーとフォーカス調節レバーを反時計回りに回し

3.レバーを動かしてズームとフォーカスを調節し、映像ウィンドウで画質

4.ズーム調節レバーとフォーカス調節レバーを締め直します。 5.[Autofocus Autofocus Autofocus

オプションのPアイリス、DCアイリスレンズ、または⼿動アイリスの各 種レンズでのみ有効です。

• フォーカス調整中はカメラの前の被写体が変化しないようにしてくださ い。カメラが動いたり、レンズの前に指やその他の物体が⼊り込んだ場合 は、⼿順をやり直します。

• カメラの前で被写体が動いてしまう場合は、フォーカスアシスタントを使⽤

1.カメラが動かないようにしっかりと固定します。 2.ズーム調節レバーを反時計回りに回して緩めます。レバーを動かしてズー ム倍率を設定します。ズーム調節レバーを締め直します。 3.フォーカス調節レバーをゆるめてフォーカスリングを時計⽅向にいっぱい まで回し、最も離れた位置にフォーカスを合わせます。 4.コントロールボタンを押して、すぐに離します。ステータスLEDが点滅し て、フォーカスアシスタントが有効になります。 5.フォーカスリングを反時計⽅向にいっぱいまでゆっくりと回します。 6.ステータスLEDが緑に点滅するまでフォーカスリングを時計⽅向にゆっく

7.コントロールボタンを押し、フォーカスアシスタントを終了します。コン トロールボタンにアクセスできない場合、フォーカスアシスタントは15 分後に⾃動的にオフになります。 8.フォーカス調節レバーを締め直します。 9.本製品のWebページで[Image Image Image

⼯場出荷時の設定へのリセットは慎重に⾏ってください。⼯場出荷時の 設定へのリセットを⾏うと、IPアドレスを含むすべての設定が⼯場出荷時 の値にリセットされます。 本製品を⼯場出荷時の設定にリセットするには、以下の⼿順を実⾏します。 1.本製品の電源を切ります。 2.コントロールボタンを押した状態で電源を再接続します。

3.ステータスLEDインジケーターが⻩⾊に点滅するまで、コントロールボ タンを15〜30秒間押し続けます。 4.コントロールボタンを離します。プロセスが完了すると、ステータスLEDが 緑⾊に変わります。これで本製品は⼯場出荷時の設定にリセットされまし た。ネットワーク上に利⽤可能なDHCPサーバーがない場合、デフォルトの IPアドレスは192.168.0.90になります。 5.インストールおよび管理ソフトウェアツールを使⽤してIPアドレスの割り当 て、パスワードの設定、ビデオストリームへのアクセスを⾏います。 axis.com/support のサポートページに、インストールおよび管理ソフト ウェアツールが⽤意されています。

• 本書の最新バージョンについては、 axis.com にアクセスしてください。

• ユーザーズマニュアルは、 axis.com

• ご使⽤の製品の新しいファームウェアがリリースされていないかを確認す

axis.com/support にアクセスしてください。

• 役に⽴つオンライントレーニングおよびWebセミナーをご⽤意しておりま

本製品で利⽤可能なすべてのアクセサリーについては、axis.comで本製品のページを 開いて「ソフトウェア&アクセサリー」を参照してください。 104AXISQ16NetworkCameraSeries

最新バージョンの製品データシートについては、Axisのホームページaxis.com>[製 品]>[サポートとドキュメント]を参照してください。 LED LED LED

• ステータスLEDは、イベントの発⽣時に点滅させることができます。

正常動作であれば緑⾊に点灯します。 ⻩起動時に点灯し、設定の復元時には点滅します。

緑100Mbit/sネットワークに接続している場合、点灯し ます。ネットワークパケットを送受信した場合、点

⻩10Mbit/sネットワークに接続している場合、点灯し ます。ネットワークパケットを送受信した場合、点

ファームウェアアップグレード中は緑と⻩の交互点滅。

オプションのPアイリス、DCアイリスレンズ、または⼿動アイリスの各 種レンズでのみ有効です。 フォーカスアシスタントが有効のとき、ステータスLEDが点滅します。

画像がピンぼけしています。 レンズを調整してください。

画像が近すぎてピンぼけしています。 レンズの微調整を⾏う必要があります。

オプションのPアイリス、DCアイリスレンズ、または⼿動アイリスレン

最適に調節されています 中程度の間隔もう少しで最適になります

カメラの⽔平位置の調整に使⽤する機能ボタンの詳細については、 107 ペ ー ジ

カメラを⽔平化するには、機能ボタン(2)を2秒以上押し続けます。

• カメラが⽔平になると、両⽅のLEDが緑⾊に点灯し、ブザーが連続⾳に

• カメラが⽔平でないと、LEDは⾚、緑、橙の組み合わせで点滅し、ブザーが

両⽅のLEDが⼀時的に緑⾊に点滅し、⽔平化が改善したことを⽰します。 SD SD

• SDカード損傷の危険があります。SDカードの挿⼊と取り外しの際には、鋭 利な⼯具や⾦属性の物を使⽤したり、過剰な⼒をかけたりしないでくださ い。カードの挿⼊や取り外しは指で⾏ってください。 106AXISQ16NetworkCameraSeries

• データ損失や録画データ破損の危険があります。本製品の稼働中はSDカード を取り外さないでください。取り外しの前に、製品のWebページからSDカー ドをマウント解除してください。 本製品は、microSD/microSDHC/microSDXCカードに対応しています(別売)。 推奨するSDカードについては、 axis.com

コントロールボタンの位置については、 98 ペ ー ジ の 、 製 品 の 概 要

コントロールボタンは、以下の⽤途で使⽤します。

• フォーカスアシスタントを有効にする。コントロールボタンを押して、す

• 製品を⼯場出荷時の設定にリセットする。 103 ペ ー ジ

• AXISVideoHostingSystemサービスに接続する。このサービスの詳細につい

機能ボタンには、以下のような機能があります。

‒カメラを⽔平にするのに役⽴つ機能です。ボタンを 約3秒押し続けるとレベルアシスタントが始動し、もう⼀度押すと停⽌しま す。ステータスLEDとブザー信号を使⽤して、カメラの⽔平化を⾏いま

106 ペ ー ジ の 、 レ ベ ル ア シ ス タ ン ト の ス テ ー タ ス LED の 動 作 と ブ ザ ー 信 号 を参照してください。カメラが⽔平になると、ブザーが連続⾳になります。

‒この機能はフォーカスアシスタントを有効に するために使⽤します。フォーカスアシスタントを有効にするには、ボ タンを押してすぐに離します。もう⼀度押すと、フォーカスアシスタ

詳細については、次にアクセスしてください:

RJ45イーサネットコネクタ、PoweroverEthernet(PoE)対応。

本製品を使⽤する場所の地域条例、環境、電気的条件によっては、シールド ネットワークケーブル(STP)の使⽤が推奨または必須になります。本製品を ネットワークに接続して屋外または電気的に厳しい環境に配線する場合は、 ⽤途に合ったネットワークケーブルを使⽤してください。ネットワーク装置 がメーカーの指⽰どおりに設置されていることを確認します。法的要件につ

本製品は、以下の⾳声コネクターを搭載しています。

‒モノラルマイクロフォンまたはライン⼊⼒モノラル 信号⽤3.5mm⼊⼒。

‒3.5mm⾳声(ラインレベル)出⼒(パブリックアドレス(PA) システムまたはアンプ内蔵アクティブスピーカーに接続可能)。⾳声出⼒に は、ステレオコネクターを使⽤することをお勧めします。 3.5mm⾳声コネク

バランス:「ホット」信号 マイクロフォン/ライン⼊

バランス:「コールド」信 号マイクロフォン/ライン

ライン出⼒、モノラルライン出⼒、モノラル

デフォルトでは内蔵マイクロフォンが使⽤され、外部マイクロフォンが接続される と、外部マイクロフォンが使⽤されます。マイクロフォン⼊⼒にプラグを差し込む と、内蔵マイクロフォンが無効になります。 I/O I/O I/O

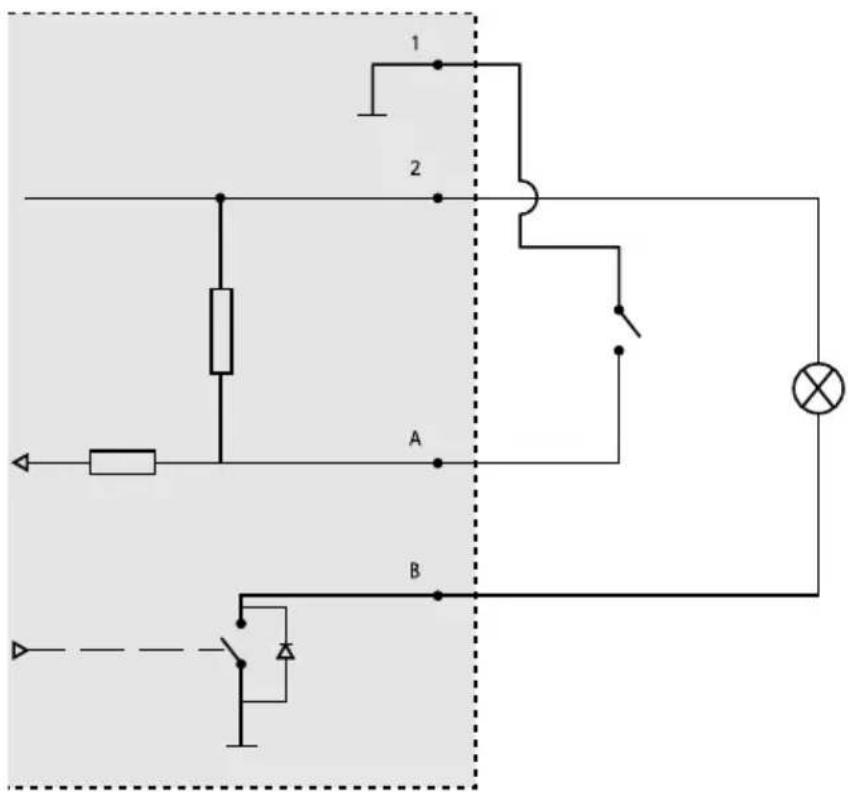

I/Oコネクタに外部装置を接続し、動体検知、イベントトリガー、アラーム通知など

と組み合わせて使⽤することができます。I/Oコネクタは、0VDC基準点と電⼒(DC

出⼒)に加えて、以下のインターフェースを提供します。 108AXISQ16NetworkCameraSeries

オープンサーキットとクローズサーキットの切り替えが可能なデ バイス(PIRセンサー、ドア/窓の接触、ガラス破損検知器など)を接続するため

リレーやLEDなどの外部デバイスを接続します。接続されたデバイス は、VAPIX®アプリケーションプログラミングインターフェースまたは製品のWeb ページで有効にすることができます。 6ピンターミナルブロック

I/O ( ⼊ ⼒ と し て 設 定 )

I/O ( 出 ⼒ と し て 設 定 )

DC電源⼊⼒⽤2ピンターミナルブロック。定格出⼒

が100W以下または5A以下の安全特別低電圧(SELV)に準拠し

た有限電源(LPS)を使⽤してください。 RS485/RS422 RS485/RS422 RS485/RS422

パン/チルトデバイスなど補助装置の制御に使⽤する、RS485/RS422シリアルイン ターフェース⽤の2ピンターミナルブロック×2。 シリアルポートの設定により、次のモードをサ

RS485Bまたは RS485/422RX(B)

RS485A5Bまたは RS485/422RX(A)

すべてのモードのRXペア(2ワイヤーRS485のRX/TXペ

RS422および4ワイヤーRS485のTXペア

ケーブルの最⼤⻑は30mです。 110AXISQ16NetworkCameraSeries

回避しない場合、死亡または重傷につながる危険な状態を⽰します。

回避しない場合、死亡または重傷につながるおそれのある危険な状態を

回避しない場合、軽傷または中程度の怪我につながるおそれのある危険

回避しない場合、器物の破損につながるおそれのある状態を⽰します。

製品を正しく機能させるために不可⽋な重要情報を⽰します。

製品を最⼤限に活⽤するために役⽴つ有⽤な情報を⽰します。

• 本製品は、お使いになる地域の法律や規制に準拠して使⽤してください。

• Axisは、シールドネットワークケーブル(STP)CAT5以上の使⽤を推奨します。

• 本製品を屋外またはそれに準じる環境で使⽤する場合は、認定済みの屋外⽤ 筐体に収納して設置する必要があります。

• 本製品は乾燥した換気のよい環境に保管してください。

• 本製品に衝撃または強い圧⼒を加えないでください。

• 本製品を不安定なポール、ブラケット、表⾯、または壁に設置しないで

• 本製品を設置する際には、適切な⼯具のみを使⽤してください。電動⼯具を 使⽤して過剰な⼒をかけると、製品が損傷することがあります。

• 化学薬品、腐⾷剤、噴霧式クリーナーは使⽤しないでください。

• 清掃には、きれいな⽔に浸した清潔な布を使⽤してください。

• 製品の技術仕様に準拠したアクセサリーのみを使⽤してください。これらの アクセサリーは、Axisまたはサードパーティから⼊⼿できます。Axisは、ご使 ⽤の製品と互換性のあるAxis給電ネットワークスイッチの使⽤を推奨します。

• Axisが提供または推奨する交換部品のみを使⽤してください。

• 製品を⾃分で修理しないでください。修理については、Axisサポートまたは 販売代理店にお問い合わせください。

• 電源は、製品の近くで簡単に⼿の届く場所にあるコンセントに接続して

• 定格出⼒が100Wまたは5A以下の有限電源(LPS)を使⽤します。

• 本製品を運搬する際は、製品が損傷しないよう、元の梱包か同等の梱包を

本製品は、内部リアルタイムクロック(RTC)⽤電源として、3.0VCR2032リチウムバッ テリーを使⽤します。このバッテリーは、通常条件下で最低5年間使⽤できます。 バッテリーが低電⼒状態になると、RTCの動作に影響し、電源を⼊れるたびにRTCが リセットされます。バッテリーの交換が必要になると、製品のサーバーレポートに 112AXISQ16NetworkCameraSeries ログメッセージが表⽰されます。サーバーレポートの詳細については、製品の設定 ページを参照するか、Axisサポートまでお問い合わせください。 必要な場合以外はバッテリーを交換しないでください。バッテリーの交換が必要な場 合は、Axisサポート axis.com/support

リチウムコイン型3.0V電池は、1,2-ジメトキシエタン(エチレングリコールジメチル

エーテル(EGDME)、CAS番号110-71-4)を含有しています。

• バッテリーは、正しく交換しないと爆発する危険があります。

• 交換⽤バッテリーとしては、同⼀品またはAxisが推奨するバッテリーのみを

• 使⽤済みバッテリーは、地域の規制またはバッテリーメーカーの指⽰に 従って廃棄してください。
