Panoramicadeldispositivo

•AXISQ1645/Q1647NetworkCamera
- Soportedelacámara
- LlaveAllenResitorx20
- Materialesimpresos
-Guíadeinstalación(estedocumento)
-Etiquetasadicionalesconelnúmerodeserie(2)
-ClavedeutenticaciónAVHS

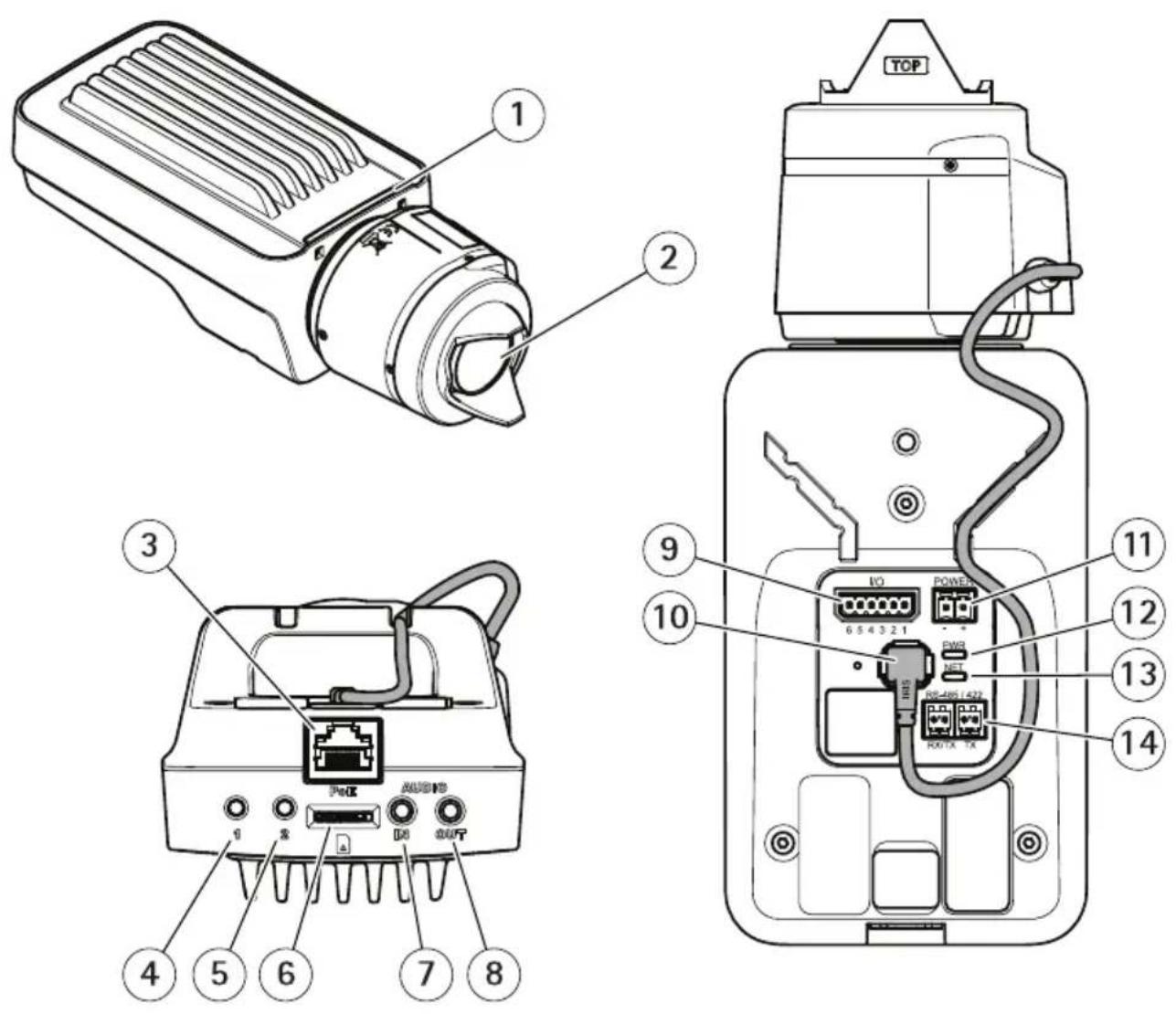

Información general del producto

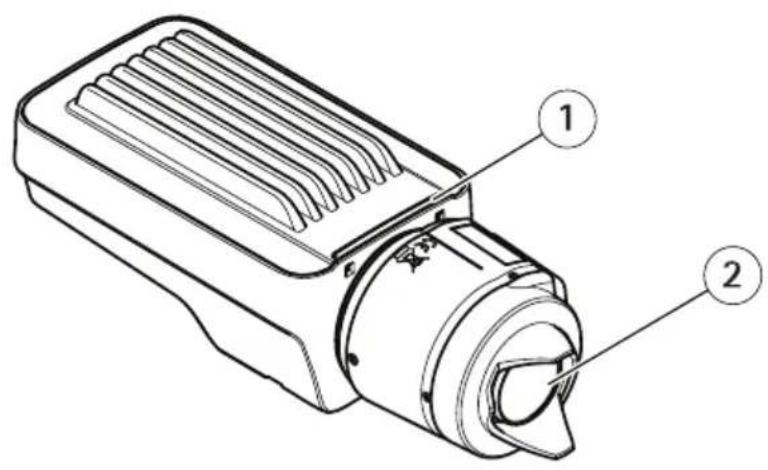

1 IndicadorLEDdeestado
2 Objetivo
3 Conectordered(PoE)
4 Botóndecontrol(1)
5 Botóndefunción(2)
6 RanuraparatarjetasmicroSD
7 Entradadeaudio
8 Salidadeaudio
9 ConectordeE/S
10 Conectordeiris
11 Conectordealimentación
12 IndicadorLEDdealimentación
13 IndicadorLEDdered
14 ConectorRS485/RS422

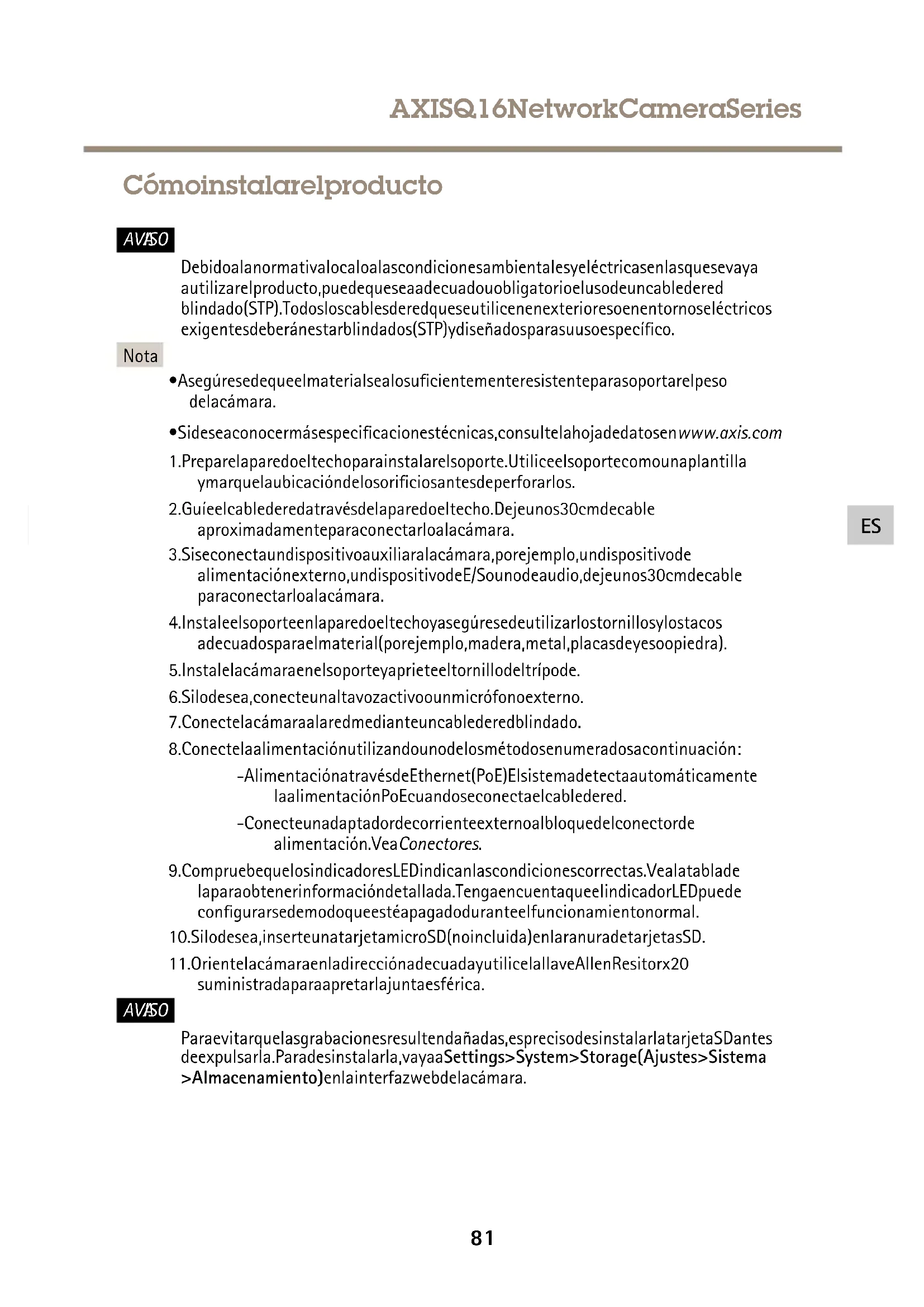

Cómoinstalarelproducto

AVASO

Debidoalanormativalocaloalascondicionesambientalesyeléctricasenlasquesevaya autilizarelproducto,puedequeseaadecuadouobligatorioelusodeuncabledered blindado(STP).Todosloscablesderedqueseutilicenenexterioresoenentornoseléctricos exigentesdeberánestarblindados(STP)ydiseñadosparasuusoespecífico.

Nota

• Asegúresedequeelmaterialsealosuficientementeresistenteparasoportarelpeso delacámara.
• Sideseaconocermásespecificacionestécnicas, consultelahojadedatosen www.axis.com
• Preparelaparedoeltechoparainstalarelsoporte.Utiliceelsoportecomounaplantilla ymarquelaubicacióndelosorificiosantesdeperforarlos.
• Guíeelcablederadtravésdelaparedoeltecho. Dejeunos30cmdecable aproximadamenteparaconectarloalacámara.
• Siseconectaundispositivoauxiliaralacámara, porejemplo, undispositivode alimentaciónexterno, undispositivode E/Sounodeaudio, dejeunos 30cm decable paraconectarloalacámara.
  4.Instaleelsoporteenlaparedoeltechoyasegúresedeutilizarlostornillosylostacos adecuadosparaelmaterial(porejemplo,madera,metal,placasdeyesoopiedra).
  5.Instalelacámaraenelsoporteyaprieteeltornillodeltrípode.
  6.Silodesea,conecteunaltavozactivoounmicrófonoexterno.
• Conectelacámaraalaredmedianteuncablederedblindado.
• Conectela alimentación utilizandounodelos métodosenumeradosa continuación:
  -AlimentaciónatravésdeEthernet(PoE)Elsistemadetectaautomáticamente laalimentaciónPoEcuandoseconectaelcabled.
  -Conecteunadaptadordecorrienteexternoalbloquedelconectorde alimentación.Vea Conectores.
• Compruebequelosindicadores LED indican las condiciones correctas. Vealatablade lapara obtener información detallada. Tengaencuenta que el indicador LED puede configurarse demodo que esté apagadodurante e even funcionamiento normal.
  10.Silodesea, inserteunatarjetamicroSD(noincluida)enlaranuradetarjetasSD.
  11.OrientelacámaraenladirecciónadecuadayutilicelallaveAllenResitorx20 suministradaparaapretarlajuntaesférica.

AVASO

Paraevitarquelasgrabacionesresultendañadas,esprecisodesinstalarlatarjetaSDantes deexpulsarla.Paradesinstalarla,vayaaSettings>System>Storage(Ajustes>Sistema >Almacenamiento)enlainterfazwebdelacámara.

Cómoaccederalproducto

SerecomiendanAXISIPUtilityyAXISCameraManagementcomométodosparabuscarlos productosdeAxisenlaredyasignarlesdireccionesIPenWindows®.Ambasaplicacionesson gratuitasypuedendescargasedesdeaxis.com/support

Elproductosepuedeutilizarconlossiguientesnavegadores:

• Chrome TM (recomendado), Firefox ^ , Edge ^ uOpera ^ conWindows ^
• Chrome TM (recomendado)oSafari ^ conOSX ^
• Chrome TM oFirefox ^® conotrossistemasoperativos.

Paraobtenermásinformaciónsobrecómousarelproducto,consulteelmanualdelusuario, disponibleenaxis.com.

Sinecesitamásinformaciónacercadelosnavegadoresrecomendados, visite axis.com/browser-support

Cómoajustarelenfoqueyelzoom

Silacámaraestámontadademaneraquenosepuedeverlaimagenyaccederalobjetivoalmismo tiempo,utiliceelAsistentedeenfoque;consulte.

1. Vayaalapestañalmage (Imagen) en lapáginawebdel producto.
   2.AjusteelZoom.
2. Hagaclicen Autofocus(Enfoqueautomático).

Sustitución del objetivo

1. Detengatodaslasgrabacionesydesconectelaalimentacióndel producto.
2. Desconecteelcabledelobjetivoyextraigaelobjetivoestándar.
   3.Coloqueelobjetivonuevoyconecteelcabledelobjetivo.
3. Vuelvaaconectarlaalimentación.

VayalapestañdImag(Imagen)enlapáginawebdeproductoseleccionoP-Irisens (ObjetivoirisdetipoP)quehainstalado.

Nota

SutilizaurobjetivórislětipDcseleccioneGeneriDcris(IrislětipDgenérico).

6.Ajusteelzoomyelenfoque.

Ajustedelenfoqueyelzoomdeobjetivosopcionales

Silacámaraestámontadademaneraquenosepuedeverlaimagenyaccederalobjetivoalmismo tiempo,utiliceelAsistentedeenfoque;consulte.

1. Vayaalapestañalmage(Imagen)enlapáginawebdelproducto.
2. Aflojelosreguladoresdezoomyenfoquedelobjetivogirándolosensentidocontrarioa lasagujasdelreloj.ConsulteInformacióngeneraldelproducto.
3. Muevalosreguladoresparaestablecerelzoomyelenfoqueycompruebelacalidad delaimagenenlaventanadeimagen.
   4.Aprietedenuevolaspalancasdezoomyenfoque.
   5.HagaclicenAutofocus(Enfoqueautomático).

AjustedelenfoqueconelAsistentedeenfoque

Nota

VálidoúnicamenteparaobjetivosopcionalesirisdetipoP,DComanual.

• Lavistadelantedelacámaranodebecambiarduranteelajustedelenfoque.Sila cámarasemueve,osisecolocaundedouotroobjetodelantedelobjetivo,comiencede nuevoelprocedimiento.

• Sinoesposibleevitarelmovimientodelantedelacámara, el Asistentedeenfoqueno debeutilizarse.

• Monteocoloquelacámarademodoquenopuedamoverse.

• Aflojeelreguladordezoomgirándoloensentidocontrarioalasagujasdelreloj. Mueva lapalancaparaestablecerelniveldezoom. Aprietedenuevolapalancadezoom.
• Pongalacámara en laposición máximadeenfoquelejano; parahacerlo, aflojelapalanca deenfoqueygireelanillodeenfoqueenelsentidodelasagujasdelreloj.
  4.Presioneysuelterápidamenteelbotóndecontrol.Cuandoelindicadordeestado parpadea, el Asistentede Enfoqueestáactivado.
• Girelentamenteelanillodeenfoqueenelsentidocontrarioalasagujasdelrelojhasta quesedetenga.
• Girelentamenteelanillodeenfoqueenelsentidodelasagujasdelrelojhastaqueel indicadordeestadoparpadeeenverde.
• Parasalirdel Asistentede Enfoque, presioneysuelterápidamenteel botónde control. Sinopuede accederal botónde control, el Asistentedeenfoquesedesactiva automáticamente transcurridos 15 minutos.
  8.Aprietedenuevoelreguladordeenfoque.
  9.Vayaalapestañalmage(Imagen)enlapáginawebdelproducto.
• lagaclier Autofocus(Enfoquautomático) sigalasinstruccionesleásistente.

Cómorestablecerlaconfiguraciónpredeterminada defábrica

Importante

Especisotenercuidadosisevaarestablecerlaconfiguraciónpredeterminadade fábrica.Todoslosvalores,incluidaladirecciónIP,serestableceránalaconfiguración predeterminadadefábrica.

Pararestablecerel producto al a configuración predeterminadadefábrica:

1. Desconectela alimentación del producto.
2. Mantengapulsadoelbotónde controlmientrasvuelveaconectarlaalimentación. Consulte Información general del producto.
3. Mantengapulsadoelbotóndecontroldurante15-30segundoshastaqueelindicador LEDdeestadoparpadeeenámbar.
   4.Suelteelbotóndecontrol.ElprocesofinalizacuandoelindicadorLEDdeestadosepone verde.Elproductoseharestablecidoalaconfiguraciónpredeterminadadefábrica.SinohayningúnservidorDHCPdisponibleenlared,ladirecciónIPpredeterminadaes 192.168.0.90.
4. Utilicelasherramientasdelsoftwaredeinstalaciónygestiónpara asignarunadirección IP, establecerlacontraseñayaccederalatransmisióndevídeo. Lasherramientasdesoftwaredeinstalaciónygestiónestándisponiblesenlaspáginas deserviciotécnicodeaxis.com/support

Másinformación

• Paraconsultarlaversiónmásrecientedeestedocumento,vayaaaxis.com.
• Elmanualdeusuarioseencuentradisponibleenaxis.com.
• Paracomprobarsiexisteunfirmwareactualizadodisponibleparasuproducto,vaya aaxis.com/support.
• Paraconsultarwebinarsycursosenlíneaquepuedenresultarleútiles, vayaa axis.com/academy.

Accesoriosopcionales

Paraconocerunalistacompletadelosaccesoriosdisponiblesparaesteproducto,vayaalapágina deproductosenaxis.comyseleccioneSoftwareyaccesorios.

Especificaciones

Paraaccederalaversiónmásrecientedelahojadedatosdelproducto,visiteaxis.com>[producto] >Soportetécnicoydocumentación.

IndicadoresLED

Nota

- EILEDdeestadosepuedeconfigurarparaqueparpadeecuandohayauneventoactivo.

LEDdeestado	Indicación
VerdeFijoparaindicarunfuncion	amientonormal.
Ámbar	Fijoduranteelinicio.Parpadeaalrestaurarvaloresde configuración.

LEDdered	Indicación
Verde	Fijoparaindicarunaconexiónaunaredde100Mbits/s.Parpadeacuandohayactividaddered.
Ámbar	Fijoparaindicarunaconexiónaunaredde10Mbits/s.Parpadeacuandohayactividaddered.
ApagadoNohayconexiónalared.

LEDdealimentaciónIndicación
VerdeFuncionamientonormal.
Ámbar	Parpadeaenverde/ámbardurantelaactualizacióndelfirmware.

ComportamentodelindicadorLEDdeestadodelAsistentedeenfoque

Nota

VálidoúnicamenteparaobjetivosopcionalesirisdetipoP,DComanual.

CuandoelLEDdeestadoparpadea, el Asistentedeenfoqueestáactivado.

Color	Indicación
RojoLaimagenestádesenfocada.Ajustedelobjetivo.
Ámbar	Laimagenestácasienfocada.Debeajustarligeramenteelobjetivo.
VerdeLaimagenestáenfocada.

AvisadoracústicodelAsistentedeenfoque

Nota

VálidoúnicamenteparaobjetivosopcionalesirisdetipoP,DComanual.

Avisadoracústico	Objetivo
IntervalorápidoAjusteóptimo
IntervalomedioAjustemenosóptimo
IntervalolentoAjustepobre

ES

Comportamiento indicador LED de estadoylaseñaldelavisador acústicoconel Asistente denivelación

Paraobtenerinformaciónsobreelbotóndefunciónqueseusaparanivelarlacámara,consulte página88.

Mantengapulsadoelbotóndefunción(2)durantemásdedossegundosparanivelarlacámara.

• Cuandolacámaraesténivelada, ambosLEDseiluminanenverdefijoyelavisador acústicoemiteunsonidocontinuo.
• Sinoestánivelada,losLEDparpadeanenrojo,verdeynaranjayelsonidoseemite enintervaloslentos.

LosdosLEDparpadeanbrevementeenverdeparaindicarquelanivelaciónestámejorando.

RanuraparatarjetasSD

AVASO

• RiesgodedañosenlatarjetaSD.Noempleeherramientasafiladas,objetosdemetal nidemasiadafuerzaalinsertaroextraerlatarjetaSD.Utilicelosdedosparainsertar oextraerlatarjeta.
• Riesgodepérdidadedatosygrabacionesdañadas.NoextraigalatarjetaSDmientras el productoestéenfuncionamiento.DesinstalelatarjetaSDdesdelapáginawebde productoantesderetirarla.

EsteproductoadmitetarjetasmicroSD/microSDHC/microSDXC(noincluidas).

Paraconocerlas recomendaciones detarjeta SD, consulte axis.com.

Botones

Botóndecontrol

Paraconocerlaubicacióndelbotóndecontrol, consulte Información general del producto en la página 80.

Elbotóndecontrolseutilizaparalosiguiente:

• ActivarelAsistentedeenfoque.Presioneysuelterápidamenteelbotóndecontrol.
• Restablecerel producto ala configuración predeterminadadefábrica. Consultepágina 84.
• ConectarseaunservicioAXISVideoHostingSystem.Paraobtenermásinformación acercadeesteservicio,visiteaxis.com

Botóndefunción

Elbotóndefuncióntienediversasutilidades:

Asistentenivelaciónnestafunciónyudagarantizarquadacámaraestánivelada. Pulseelbotóndurante3segundosaproximadamenteparainiciarelasistentede nivelaciónyvuelvaapulsarloparadetenerlo.ElindicadorLEDdeestadoylaseñaldel avisadoracústicoayudananivelarlacámara;consulteComportamientodelindicador LEDdeestadoylaseñaldelavisadoracústicoconelAsistentedenivelaciónenlapágina 87.Lacámaraestániveladacuandoelavisadoracústicoemiteunsonidocontinuo.

AsistentdenfoquestafunciónseutilizaparactivaeAsistentdenfoquePara activarelAsistentedeenfoque,pulseysuelterápidamenteelbotón.Paradetenerel Asistentedeenfoque,pulseysuelterápidamenteelbotónunavezmás. Paraobtenermásinformación,vayaa.

Conectores

Conectordered

ConectorEthernetRJ45conalimentaciónatravésdeEthernet(PoE).

AVASO

Debidoalanormativalocaloalascondicionesambientalesyeléctricasenlasquese vayaautilizarelproducto,puedequeseaadecuadouobligatorioelusodeuncablede redblindado(STP).Todosloscablesqueconectanelproductoalaredyqueseutilicenen

exterioresoenentornoseléctricosexigentesdeberánestarblindadosydiseñadosparasu usoespecífico.Asegúresedequelosdispositivosderedesténinstaladosdeconformidad conlasinstruccionesdelfabricante.Paraobtenerinformaciónsobrelosrequisitos normativos,veaElectromagneticcompatibility(EMC)onpage4.

Conectordeaudio

ElproductodeAxisintegralossiguientesconectoresdeaudio:

• Entradadeaudio(rosa):entrada3,5mmparamicrófonomono,oentradadelínea deseñalmono.
• Salidadeaudio(verde):salidaparaaudio(niveldelínea)de3,5mmquesepuede conectaraunsistemademegafoníapúblicaoaunaltavozconamplificadorincorporado. Serecomiendautilizarunconectorestéreoparalasalidadeaudio.

Conectoresdeaudio de3,5mm(estéreo)

1 2 3

ES

	1Punta2Anillo		3Manguito
Entradade audio	Balanceada:entrada línea/micrófonodeseñal "caliente"Nobalanceada:Entradade línea/micrófono	Balanceada:entrada línea/micrófonodeseñal"fría"Nobalanceada:sinutilizar	Tierra
Salidade audio	Salidadelínea(mono)Salidadelínea	(mono)	Tierra

Elmicrófonointernoseutilizadeformapredeterminada; elmicrófonoexternoseutilizacuando seconecta. Sepuedesactivare l micrófonointernoconectandounaclavijaalaentradade micrófono.

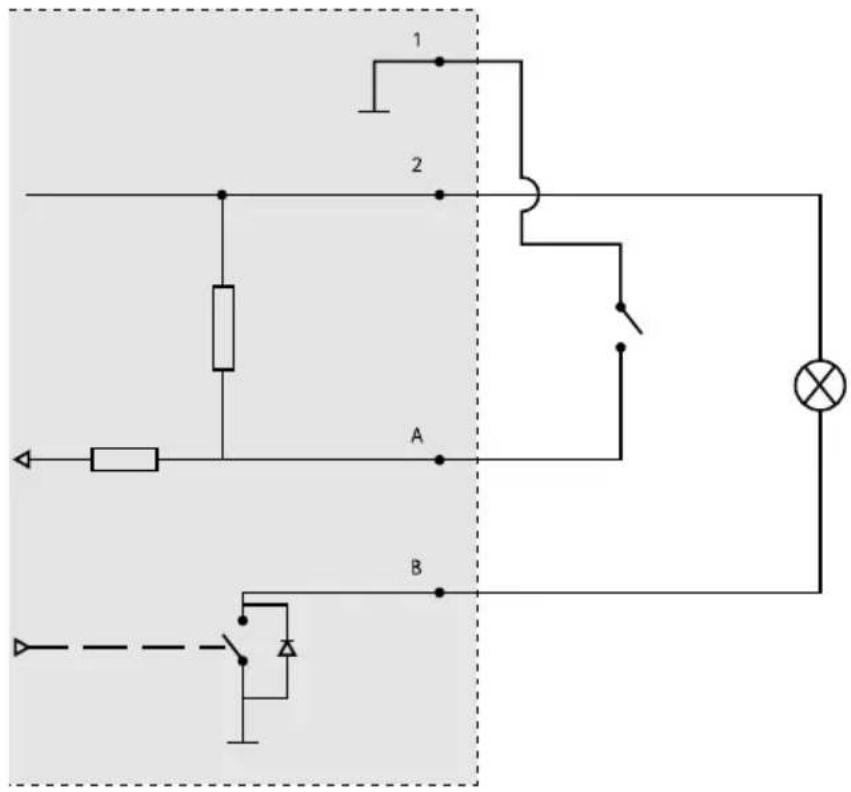

ConectordeE/S

UtiliceelconectordeE/Scondispositivosexternosencombinacióncondeteccióndemovimiento, activacióndeeventosynotificacionesdealarma, porejemplo. Ademásdelpuntodereferenciade 0VCCylaalimentación(salidadeCC), elconectordeE/Sofreceunainterfazpara:

Entradadigital-Conectardispositivosquepuedanalternarentrecircuitoscerradosyabiertos,por ejemplo,sensoresPIR,contactosdepuertasyventanasodetectoresdecristalesrotos.

Salidadigital-ConectardispositivosexternoscomorelésyLED.Losdispositivosconectados sepuedenactivarmediantelainterfazdeprogramacióndeaplicacionesVAPIX®oenlapágina webdelproducto.

Bloquedeterminalesde6pines

1 2 3 4 5 6 GND 12V

1 2 A B

1 OVCC(-)
2 SalidadeCC12V,50mA máx.
A E/Sconfiguradacomoentrada
B E/Sconfiguradacomosalida

Conectordealimentación

Bloquedeterminalesde2pinesparalaentradadealimentación de CC. Use unafuente idealimentación limitada (LPS) que cumplalos requisitos deseguridad debajatensión (SELV) con unapotencianominal desalida limitada ≤ 100% unacorrientenominales alida limitada ≤ 5%.

Elpuertoseriepuedeconfigurarseparaadmitir:

• SemidúplexRS485dedoscables
•DúplexcompletoRS485decuatrocables
- SimplexRS422dedoscables
•DúplexcompletoRS422decuatrocables paracomunicacióndúplexpuntoapunto

RS485/422 RX/TX TX 1 2 3 4

Función	PinNotas
RS485BaltRS485/422RX(B)	1	ParRXparatodoslosmodos(RX/TXcombinadosparaRS485 dedoscables)
RS485AaltRS485/422RX(A)	2
RS485/RS422TX(B)	3	ParTXparaRS422yRS485decuatrocables
RS485/RS422TX(A)	4

Importante

Lalongituddecablemáximaes30m.

Informacióndeseguridad

Nivelesdepeligro

PELIGRO

Indicaunasituaciónpeligrosaque,sinoseevita,provocarálesionesgravesolamuerte.

ADVERTENCIA

Indicaunasituaciónpeligrosaque,sinoseevita,puedeprovocarlesionesgravesola muerte.

ATENCIÓN

Indicaunasituaciónpeligrosaque,sinoseevita,puedeprovocarlesionesmoderadaso leves.

AVASO

Indicaunasituaciónpeligrosaque,sinoseevita,puedeprovocardañosmateriales.

Otrosnivelesdemensaje

Importante

Indicainformaciónimportantequeesfundamentalparaqueelproductofuncione correctamente.

Nota

Indicainformaciónútilqueayudaaaprovecharelproductoalmáximo.

Instruccionesdeseguridad

AVASO

• EsteproductodeAxisdebeutilizarsedeacuerdoconlasleyesynormativaslocales.
• Axisrecomiendautilizaruncablederedblindado(STP)CAT5osuperior.
• ParausarelproductodeAxisenexteriores,oenentornossimilares,debeinstalarseen unacarcasaexterioraprobada.
• AlmaceneelproductodeAxisenumentornosecoyventilado.
• EvitelaexposicióndelproductodeAxisachoquesoaunafuertepresión.
• Noinstaleelproductoenpostes,soportes,superficiesoparedesinestables.
• UtilicesololasherramientascorrespondientescuandoinstaleelproductodeAxis.La aplicacióndeunafuerzaexcesivaconherramientaseléctricaspuedeprovocardaños enelproducto.
• Noutilicelimpiadoresenaerosol,agentescáusticosniproductosquímicos.
• Limpieconunpañolimpiohumedecidoconaguapura.
• Utilicesoloaccesoriosquecumplanlasespecificacionestécnicasdesuproducto. EstosaccesorioslospuedeproporcionarAxisountercero.Axisrecomiendautilizarun equipodesuministrodealimentacióndeAxiscompatibleconsuproducto.
• UtilicesolopiezasderepuestoproporcionadasorecomendadasporAxis.
• Nointenterepararelproductoustedmismo. Póngaseencontactoconelserviciode asistenciatécnicade Axisoconsudistribuidorde Axisparatratarasuntosdereparación.
• Lafuente dealimentación seenchufará a unatomade conector instaladacercadel productoyalaquesepodrá acceder fácilmente.
• Useunafuente dealimentación limitada (LPS) con unapotencianominal desalida limitada ≤ 100. Unacorrientenominales alida limitada ≤ 5.

Transporte

AVASO

- CuandotransporteelproductodeAxis,utiliceelembalajeoriginalounequivalentepara evitardañosenelproducto.

Batería

EsteproductodeAxisutilizaunabateriadelitioCR2032de3,0Vcomofuentedealimentacióndel relojinternoentiemporeal.Encondicionesnormales,estabateriaduraráunmínimodecincoaños.

Unnivelbajodebateríaafectaráalfuncionamientodelrelojentiemporeal,loqueprovocaráel restablecimientodeestecadavezqueseenciendaelproducto.Cuandoseanecesariosustituirla batería,apareceráunmensajederegistroenelinformedelservidordelproducto.Paraobtenermás

informaciónsobreelinformedelservidor,consultelaspáginasdeconfiguracióndelproductoo póngaseencontactoconelserviciodeasistenciatécnicadeAxis.

Labateríanodebesustituirseamenosqueseanecesario; noobstante, siprecisahacerlo, póngase encontactoreserviciodesistenciatécnica de Axis-axis.com/supportparasolicitanayuda.

Laspilasdebotóndelitiode3,0Vcontienen1,2-dimetoxietano;éterdimetílicodeetilenglicol (EGDME),n.°CAS110-71-4.

ADVERTENCIA

• Lasustituciónincorrectadelabateríaimplicariesgodeexplosión.
• SustituyalabateriaporunabateriaidénticauotrabateríarecomendadaporAxis.
• Desechelasbateríasusadasdeconformidadconlanormativalocalolasinstrucciones delfabricante.

パッケナダの内容内容
