MANUALE UTENTE Q1647 AXIS

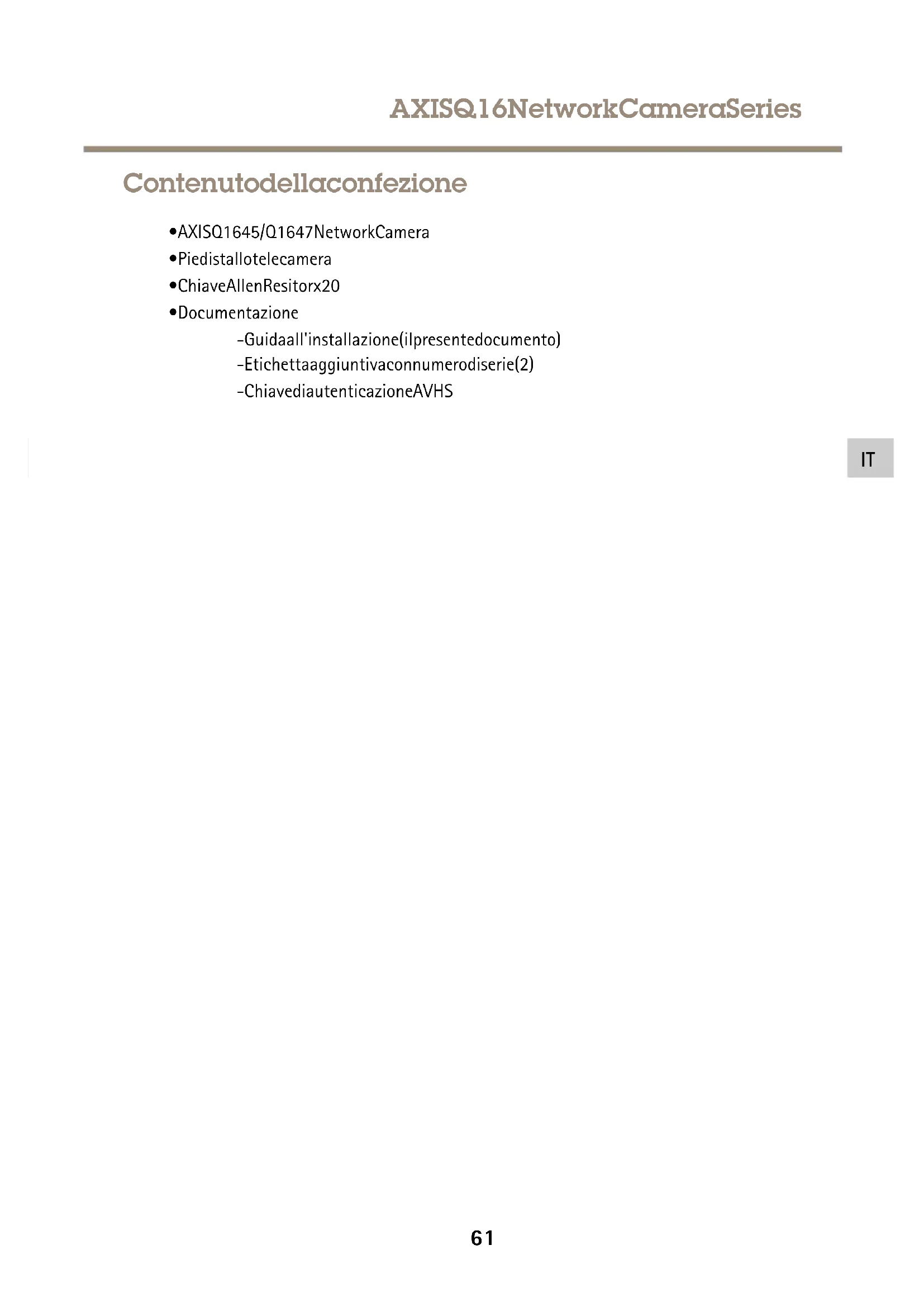

Contenutodellaconfezione

•AXISQ1645/Q1647NetworkCamera
- Piedistallotelecamera
- ChiaveAllenResitorx20
- Documentazione
-Guidaall'installazione(ilpresentedocumento)
-Etichettaaggiuntivaconnumerodiserie(2)
-ChiavediautenticazioneAVHS

1 IndicatoreLEDdistato
2 Obiettivo
3 Connettoredirete(PoE)
4 Pulsantedicomando(1)
5 TastoFunzione(2)
6 SlotperschedamicroSD
7 Ingressoaudio
8 Uscitaaudio
9 Connettorel/O
10 Connettoredeldiaframma
11 Connettoredialimentazione
12 IndicatoreLEDdialimentazione
13 IndicatoreLEDdirete
14 ConnettoreRS485/RS422

Comeinstallareildispositivo

AVXXISO

Acausadinormativelocaliocondizioniambientaliedelettricheincuiilprodottodeve essereutilizzato,puòessereopportunoonecessariol'utilizzodiuncavodireteschermato (STP).Eventualicavidireteposizionatiall'apertooinambientielettriciincondizionidificili devonoessereschermati(STP)edestinatiallorousospecífico.

Nota

• Assicurarsicheilmaterialesiaabbastanzasolidopersostenereilpesodellatelecamera.
• Perulteriorispecifichetecniche,consultarelaschedatecnicadellatelecamerasulsito www.axis.com
• Prepararelapareteoilsoffittoperl'installazionedelgruppopiedistallo. Utilizzareil supportoperilmontaggioaparetecomeprofiloecontrassegnareipuntidatrapanare.
• Farpassareilcavodireteattraversolapareteoilsoffitto.Lasciarecirca30cm(11,8 pollici)dicavoperilcollegamentoallatelecamera.
• Incasodiconnessionediundispositivoausiliario(adesempiol/0,audioalimentazione esterna)lasciarecirca30cmdicavopercollegarelatelecamera.
• Installareilsupportosupareteosoffittoeassicurarsichelevitieiconnettorisiano appropriatiperilmateriale(adesempiolegno, metallo, cartongesso, pietra).
• Installarelafotocamerasulsupportoeserrarelavitedeltreppiedi.
• Collegare, facoltativamente, l'altoparlanteattivoe/oilmicrofonoesterno.
• Collegarelatelecameraallaretemedianteuncavodireteschermato.
• Collegarel'alimentazionemedianteunodeimetodielencatidiseguito:
  -PoE(PoweroverEthernet).PoÈrilevatoautomaticamentequandosicollegailcavodirete.
  -Collegareunalimentatoreesternoallabasettadialimentazione.Consultare Connettori.
• VerificarecheiLEDindichinolecondizionidifunzionamentocorrette. Perulteriori dettagli, consultarelatabellaa. NotarecheèpossibileconfigurareilLEDdistatoin modochesiaspentodurantel'usonormale.
• Facoltativamente, inserireunaschedadimemoriamicroSD(noninclusa) nelloslotper schededimemoria.
  11.OrientarelatelecameranellagiustadirezioneeutilizzarelachiaveAllenResitorx20 indotazioneperserrareilgiuntoasfera.

AVXXISO

Perprevenireildanneggiamentodelleregistrazioni,laschedadimemoriadeveessere smontataprimadell'espulsione.Perscollegare,andaresuSettings>System>Storage (Impostazioni>Sistema>Archiviazione)nell'interfacciawebdellatelecamera.

Comeaccederealdispositivo

AXISIPUtilityeAXISCameraManagementsonoimetodiconsigliatipertrovareidispositiviAxisin reteeassegnarelorounindirizzolPinWindows®.Questeapplicazionisonoentrambegratuite possonoesserescaricatedalsitoWebaxis.com/support

Ildispositivopuòessereutilizzatoconibrowserseguenti:

• Chrome TM (consigliato), Firefox ^ , Edge ^ oppureOpera ^ conWindows ^
• Chrome TM (consigliato)oSafari ^ conOSX ^
• Chrome TM oFirefox® conaltrisistemioperativi.

Perulterioriinformazionisucomeutilizzareildispositivo,consultareilManualeperl'utente disponibileall'indirizzo:axis.com

Perulterioriinformazionisuibrowserconsigliati,andareaaxis.com/browser-support

Modalitàdiregolazionedellamessaafuocoedellozoom

Selatelecameraèmontatainunaposizionechenonconsentedicontrollarel'immagineeaccedere all'obiettivocontemporaneamente,utilizzarel'Assistentedimessaafuoco;consultare.

1. AndareallaschedaImage(Immagine)sullapaginaWebdeldispositivo.
2. RegolarelafunzioneZoom.
3. Fareclicsu Autofocus(Messaafuocoautomatica).

Modalità disostituzionedell'obiettivo

1. Interromperetutteleregistrazioniescollegarel'alimentazionedaldispositivo.
2. Scollegareilcavodell'obiettivoerimuoverel'obiettivostandard.
3. Montareilnuovoobiettivoecollegareilrelativocavo.
4. Ricollegarel'alimentazione.

Andare allaced damage (Immagine) nell'apagina Webled dispositivoselezionare P-Irislens (Obiettivo P-Iris) appenainstallato.

Nota

SesiutilizzaunobiettivocondiaframmaDC, selezionareGenericDCIris(Diaframma DCgenerico).

1. Regolarelozoomelamessaafuoco.

Modalitàdiregolazionedellamessaafuocoedellozoompergli obiettiviopzionali

Selatelecameraèmontatainunaposizionechenonconsentedicontrollarel'immagineeaccedere all'obiettivocontemporaneamente,utilizzarel'Assistentedimessaafuoco;consultare.

1. Andareallaschedalmage(Immagine)sullapaginaWebdeldispositivo.
2. Allentarelelevettedellozoomedellamessaafuocosull'obiettivoruotandoleinsenso antiorario.ConsultarePanoramicadeldispositivo.
3. Spostarelelevetteperimpostarelozoomelamessaafuoco, quindicontrollarelaqualità dell'immaginenellarelativafinestra.
4. Riavvitarelelevettedizoomedimessaafuoco.
5. Fareclicsu Autofocus(Messaafuocoautomatica).

Modalitàdiregolazionedellamessaafuococonl'Assistentedi messaafuoco

Nota

ValidosoloperobiettiviconP-Iris,diaframmaDComanuale.

• Verificarechelascenadavantiallatelecameranoncambidurantelaregolazionedella messaafuoco.Sesispostalatelecameraosicollocaunditoounaltrooggettodavanti all'obiettivo,sarànecessarioripeterelaprocedura.
• Senonèpossibileevitaremovimentidavantiallatelecamera,nonutilizzarel'Assistentedi messaafuoco.
• Installareocollocarelatelecamerainunluogodacuinonpossaesserespostata.
• Allentarelalevettadellozoomruotandoloinsensoantiorario. Spostarelalevettaper impostareillivellodizoom. Riposizionarelalevettadellozoom.
• Impostarelatelecameranellaposizionecorrispondenteallamassimadistanzadimessaa fuocoallentandolalevettadiregolazionedellamessaafuocoeruotandolaghieradi messafuocoinsensoorariofinoinfondo.
• Premereerilasciarevelocementeilpulsantedicomando.Sel'indicatoredistatoinizia alampeggiare,significacheFocusAssistantèabilitato.
  5.Ruotaredelicatamentelaghieradimessafuocoinsensoantiorariofinoall'arresto.
• Ruotarelaghieradimessaafuocolentamenteinsensoorariofinoaquandol'indicatore distatolampeggiainverde.

• Peruscireda Focus Assistant, premerenuovamenteiltastodicomando. Senonè possibile accedereal pulsantedicomando, l'Assistentedimessa afuocosidisattiva automaticamentedopo 15 minuti.
  8.Riavvitarel'estrattoredimessaafuoco.
  9.Andareallaschedalmage(Immagine)sullapaginaWebdeldispositivo.

• Fareclicsu Autofocus(Messaafuocoautomatica) eseguireleistruzionidella proceduraguidata.

Modalitàdiripristinodeivaloripredefinitidifabbrica

Importante

Ilripristinodevaloripredefinitidifabbricadeveessereutilizzatoconcautela. Tale operazioneconsentiràdiripristinareleimpostazionipredefinitedifabbricapertuttii parametri, inclusol'indirizzoIP.

Perripristinareildispositivoalleimpostazionipredefinedifabbrica:

1. Scollegarel'alimentazionedaldispositivo.
2. Tenerepremutoilpulsantedicomandoquandosiricollegal'alimentazione.Consultare Panoramicadeldispositivo.
3. Tenerepremutoilpulsantedicomandoper15-30secondifinchél'indicatoreLEDdistato nonlampeggiaingiallo.
   4.Rilasciareilpulsantedicomando.Ilprocessoècompletoquandol'indicatoredelLED distatodiventeràverde.Ildispositivoèstatoreimpostatoalleimpostazionidifabbrica predefinite.SenessunserverDHCPèdisponibileinrete,l'indirizzoIPpredefinitoè 192.168.0.90
4. Utilizzareglistrumentiperl'installazioneelagestionedelsoftwareperassegnareun indirizzolP, impostarelapasswordeaccederealflussovideo.
   Glistrumentiperl'installazioneelagestionedelsoftwaresonodisponibilellepagine dedicateall'assistenzasulsitoWebaxis.com/support

UlterioriInformazioni

• Perlaversionepiùrecentediquestodocumento,visitareilsitoall'indirizzoaxis.com
• Ilmanualeperl'utenteèdisponibileall'indirizzoaxis.com
• Perverificaresesonostatipubblicatiaggiornamentidelfirmwareperilproprio dispositivo,vedereaxis.com/support
• Perservizidiformazioneutiliewebinar,visitailsitoaxis.com/academy

Accessoriopzionali

Perunelencocompletodegliaccessoridisponibiliperquestodispositivo, andareallapaginadel dispositivoalsitoaxis.comeselezionareSoftwareeaccessori.

Specifiche

Perlaversionepiùaggiornatadellaschedatecnicadeldispositivo,visitareilsitoaxis.com> [dispositivo]>Supportoedocumentazione.

IndicatoriLED

Nota

- IILEDdistatopuòessereconfiguratoperlampeggiarequandouneventoèattivo.

LEDdistatoIndicazione
VerdeLuceverdefissa:condizioni	dinormaleutilizzo.
Giallo	Lucefissadurantel'avvio.Lampeggiaduranteilripristinodelle impostazioni.

LEDdiretelIndicazione
Verde	Lucefissaperconnessionediretea100Mbit/s.Lucelampeggiante:attivitàdirete.
Giallo	Lucefissaperconnessionediretea10Mbit/s.Lucelampeggiante:attivitàdirete.
Spento	Assenzadiconnessione.

LEDdialimentazionelndicazione
VerdeFunzionamentonormale.
Giallo	Lucelampeggianteverde/gialla:aggiornamentofirmware.

ComportamentodelLEDdistatoperl'Assistentedimessaafuoco

Nota

ValidosoloperobiettiviconP-Iris,diaframmaDComanuale.

IILEDdistatolampeggiaquandol'Assistentedimessaafuocoèattivo.

Colore	Indicazione
RossoL'immagineèsfocata.Regolarel'obiettivo.
Giallo	L'immagineèvicinoalfuoco.L'obiettivodeveessereregolato.
VerdeL'immagineèafuoco.

Segnaleacusticoperl'Assistentedimessaafuoco

Nota

ValidosoloperobiettiviconP-Iris,diaframmaDComanuale.

SegnaleacusticoObiettivo
IntervallorapidoRegolatoinmodoottimale
IntervallomedioRegolatoinmodomenoottimale
IntervallolentoRegolatoinmodoimproprio

ComportamentodeILEDdistatoedelsegnaleacusticoperl'Assistentedilivellamento

Peinformazioni sutasto Funzione utilizzato perilivellamento dellatelecamerayedere pagina 7 1.

Perposizionareorizzontalmentelatelecamera, tenerepremutoiltasto Funzione(2) perpiùdi duesecondi.

• Quandolatelecameraèinposizioneorizzontale,entrambigliindicatoriLEDemettono unaluceverdefissaeilsegnaleacusticoècontinuo.
• Quandolatelecameranonèinposizioneorizzontale,iLEDlampeggianoedemettono unalucerossa,verdeearancioneeilsegnaleacusticovieneemessoaintervallibrevi.

EntrambiiLEDemettonobrevementeunaluceverdelampeggianteaindicarecheillivellamento stamigliorando.

Slotperschedadimemoria

AVXISO

Rischiodidanneggiamentodellaschedadimemoria. Nonutilizzarestrumentiappuntiti oppureoggettimetallicienonesercitareeccessivaforzadurantel'inserimentoola rimozionedellaschedadimemoria. Utilizzareleditaperinserireerimuoverelascheda.
Rischiodiperditadidatiedanneggiamentodelleregistrazioni.Nonrimuoverelaschedadi memoriamentreildispositivoèinfunzione.Smontarelaschedadimemoriadallepagine Webdeldispositivoprimadirimuoverla.

QuestodispositivosupportaschedemicroSD/microSDHC/microSDXC(schedadimemorianon inclusa).

Visitareaxis.compericonsiglisullaschedaSD

Pulsanti

Pulsantedicomando

Pet'ubicazione depulsant di comandoyedere Panoramicade dispositiva all'opagind 62.

Ilpulsantedicomandovieneutilizzatoper:

- Abilitarel'Assistentedimessaafuoco.Premereerilasciaremoltorapidamenteil pulsantedicomando.

Ripristinodedispositiva all'empostazionpredefinitelfabbricaConsultarepagind67.

- CollegarsiaunservizioAXISVideoHostingSystem.Perulterioriinformazionisuquesto servizio,vedereilsitoaxis.com

TastoFunzione

IltastoFunzionepuòessereutilizzatoperpiùfinalità:

Levelingassistan(Assistentelivellamento)questafunzione aiutagarantirechda telecamerasiainposizioneorizzontale.Premereiltastopercirca3secondiperavviare l'Assistentedilivellamentoepremerlonuovamenteperinterromperequestafunzione.Il LEDdistatoeilsegnaleacusticosonodiausilionellivellamentodellatelecamera,vedere ComportamentodelLEDdistatoedelsegnaleacusticoperl'Assistentedilivellamentoalla pagina70.Latelecameraèinposizioneorizzontalequandoilsegnaleacusticoècontinuo.

Focussistan(Assistentdimessafuoco)questa funzione viene utilizzat per abilitarel'Assistentedimessaafuoco. Perabilitarel'Assistentedimessaafuoco, premereerilasciaremoltorapidamenteiltasto. Perusciredall'Assistentedimessaafuoco, premerenuovamenteiltasto. Perulterioriinformazioni, consultare.

Connettori

Connettoredirete

ConnettoreEthernetRJ45conPoweroverEthernet(PoE+).

AVXISO

Acausadinormativelocaliocondizioniambientaliedelettricheincuiildispositivodeve essereutilizzato,puòessereopportunoonecessariol'utilizzodiuncavodireteschermato

(STP).Tuttiicavidiretedeldispositivoposizionatiall'apertooinambientielettriciin condizionidificilisonodestinatiallorousospecifico.Accertarsicheidispositividirete sianoinstallatissecondoleistruzionidelproduttore.Permaggioriinformazionisuirequisiti normativi,consultareElectromagneticcompatibility(EMC)onpage4.

Connettoreaudio

IldispositivoAxisdisponedeiseguenticonnettoriaudio:

- Ingressoaudio(rosa)-Ingressoaudioda3,5mmpermicrofonoinmonoosegnale monoline-in.

Uscitaudio(verde)uscitaudidla3,5mm(livellodlinea)chpuessereconnessa aunsistemadiindirizzopubblico(PA)oaunaltoparlanteattivoconamplificatore integrato.Siconsigliadiutilizzareunconnettorestereoperl'uscitaaudio.

Connettoriaudioda 3,5mm(stereo)

1 2 3

	1Punta2Anello		3Guaina
IngressoaudioBilanciato:Ingressomicrofono segnale"Hot"/lineaNonbilanciato:Ingressomicrofono/linea		Bilanciato:Ingressomicrofono segnale"Cold"/lineaNonbilanciato:Inutilizzato	Terra
UscitaaudioUscitalinea,monoUscitalinea,monoTerra

Ilmicrofonointernovieneutilizzatoperimpostazionepredefinita;ilmicrofonoesternoviene utilizzatoquandoèconnesso.Èpossibiledisabilitareilmicrofonointernocollegamentounaspina all'ingressodelmicrofono.

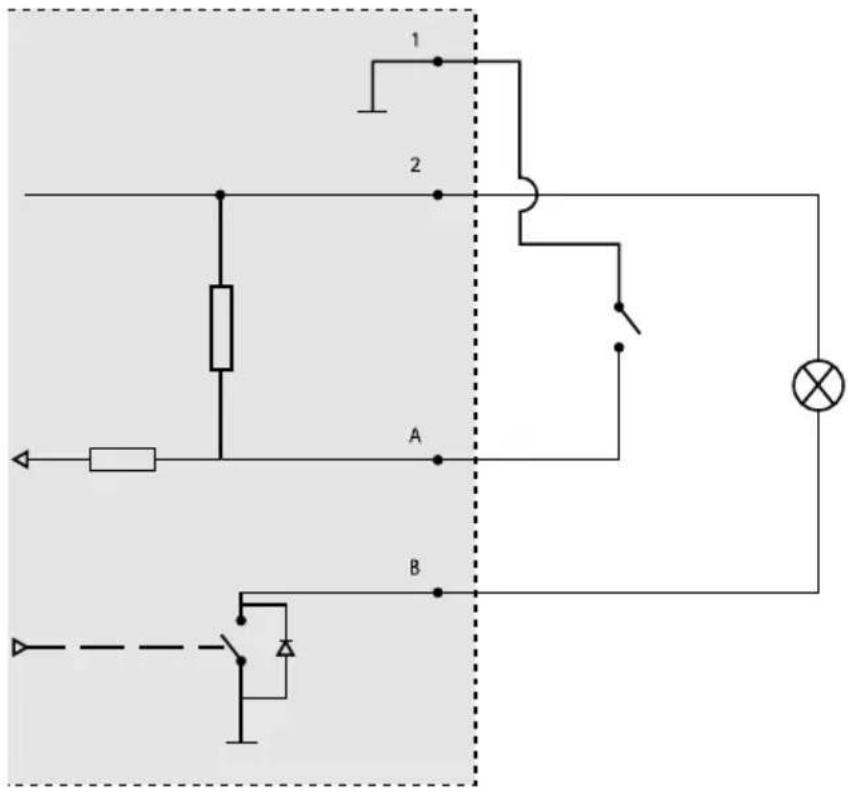

Connettorel/O

Utilizzareilconnettorel/Ocondispositiviesterniincombinazionecon,adesempio,rilevamento movimento,attivazionedieventienotifichedialllarme.OltrealpuntodiriferimentoOVCCe all'alimentazione(uscitaCC),ilconnettorel/Oforniscel'interfacciaper:

Ingressodigitale-Perilcollegamentodidispositivichepossonopassaredalcircuitochiusoal circuitoaperto,adesempioisensoriPIR,icontattiporta/finestraeirilevatoridirottura.

Uscitadigitale-PerilcollegamentodidispositiviesternicomereléeLED.Idispositivicollegati possonoessereattivatitramitel'API(interfacciaperlaprogrammazionediapplicazioni)VAPIX® oppurenellapaginaWebdeldispositivo.

Morsettieraa6pin

1 2 3 4 5 6 GND 12V

1 2 A B

1 OVCC(-)
2 UscitaCC12V,max50mA
A I/Oconfiguratocomeinput
B I/Oconfiguratocomeuscita

Connettoredialimentazione

Morsettieraa2pinperingressoalimentazioneCC.Utilizzareuna sorgentedialimentazionelimitata(LPS)compatibileconunabassissima tensionedisicurezza(SELV)conunapotenzadiuscitanominalelimitata ≤100(unacorrentenominalduscitaimitata≤5).

ConnettoreRS485/RS422

Duemorsettierea2pinperl'interfacciaserialeRS485/RS422utilizzateperilcontrollodiperiferiche ausiliariecomeidispositividirotazione/inclinazione.

Laportaserialepuòessereconfiguratapersupportare:

•RS485aduefili, half-duplex
•RS485aquattrofili,full-duplex
•RS422aduefili,simplex
- Comunicazionefull-duplexpuntoapunto conRS422aquattrofili

RS485/422 RX/TX TX 1 2 3 4

FunzionePinNote
RS485BaltRS485/422RX(B)	1	CoppiaRXpertuttelemodalità(RX/TXcombinataperRS485 conduecavi)
RS485AaltRS485/422RX(A)	2
RS485/RS422TX(B)	3	CoppiaTXperRS422eRS485conquattrocavi
RS485/RS422TX(A)	4

Importante

Lalunghezzadelcavomassimaèdi30m.

Informazionidisicurezza

Livellidipericolo

PERICOLO

Indicaunasituazionepericolosache, senonevitata, provocamorteolesionigravi.

AVVERTENZA

Indicaunasituazionepericolosache, senonevitata, potrebbeprovocarelamorteolesioni gravi.

ATTENZIONE

Indicaunasituazionepericolosache, senonevitata, potrebbeprovocarelesionimedie ominori.

AVXISO

Indicaunasituazioneche, senonevitata, potrebbedanneggiarelaproprietà.

Altrilivellidimessaggio

Importante

Indicainformazioniimportanti, essenzialiperilcorrettofunzionamentodeldispositivo.

Nota

Indicainformazioniutilicheaiutanoaottenereilmassimodaldispositivo.

Informazionidisicurezza

AVAXISO

• IldispositivoAxisdeveessereutilizzatoinconformitàalleleggiealledisposizionilocali.
• Axisconsiglial'usodiuncavodireteschermato(STP)CAT5osuperiore.
• PerutilizzareildispositivoAxisinambientiesternioinambientisimili,deveessere installatoinunacustodiaperesterniapprovata.
• ConservareildispositivoAxisinunambienteasciuttoeventilato.
• EvitarediesporreildispositivoAxisaurtiopressionieccessive.
• Noninstallareildispositivosusupporti, superfici, paretiopaliinstabili.
• UtilizzaresolostrumentiapplicabiliquandosiinstallaildispositivoAxis.Sesiutilizzauna forzaeccessivaconstrumentinonadattièpossibilecausaredannialdispositivo.
• Nonutilizzaresostanzechimiche,agenticausticiodetergentiaerosol.
• Utilizzareunpannopulitoinumiditoinacquapuraperlapulizia.
• Utilizzaresoloaccessoricompatibiliconlespecifichetecnicchedeldispositivo.Questi possonoesserefornitidaAxisodaterzeparti.Axisconsiglial'usodell'apparecchiaturadi alimentazioneAxiscompatibileconildispositivo.
• UtilizzaresolopartidiricambioforniteoconsigliatedaAxis.
• Nontentarediriparareildispositivodasoli.Contattarel'assistenzaoilrivenditoreAxis perquestionirelativeallamanutenzione.
• Ildispositivodovrebbeesserecollegatoadunapresadicorrentevicinaefacilmente accessibile.
• Utilizzareunasorgentedialimentazionelimitata(LPS)conunapotenzadiuscitanominale limitata≤100Wunaorrentenominaleduscitalimitata≤5A.

Trasporto

AVXISO

- DuranteiltrasportodeldispositivoAxis,utilizzare l'imballaggio originaleo equivalente perevitaredannialdispositivo.

Batteria

IldispositivoAxisutilizzaunabatteriaallitioda3,0VCR2032comealimentazioneperilsuo real-timeclock(RTC)interno.Incondizioninormaliquestabatteriaavràunadurataminima dicinqueanni.

UnabassacaricadellabatteriainfluiscesulfunzionamentodelRTC, facendoloresettareaogni accensione. Quandolabatteriadeveesseresostituita, unmessaggiodiregistrovienevisualizzato

nelreportserverdeldispositivo.Perulterioriinformazionisulreportserver,vederelepaginedi configurazionedeldispositivoocontattarel'assistenzaAxis.

Labatterianondeveesseresostituitasenonrichiesto, manelcasoincuiquestofossenecessario, contattare supporto Axis all'indirizzaoxis.com/supportpassistenza.

Batteriaabottoneallitio3,0Vcontengono1,2-dimetossietano;eteredimetilicodiglicoleetilenico (EGDME),CASn.110-71-4.

AVVERTENZA

• Rischiodiesplosioneselabatteriavienesostituitainmodoerrato.
• SostituiresoloconunabatteriaidenticaounabatteriaconsigliatadaAxis.
• Smaltirelebatterieusateinbaseallenormativelocalioalleistruzionidelproduttore dellabatteria.

Contenidodelpaquete
