用户手册 PowerLite Pro G6150 EPSON

電源（ACアダプター）：100-240VAC±10%50/60Hz

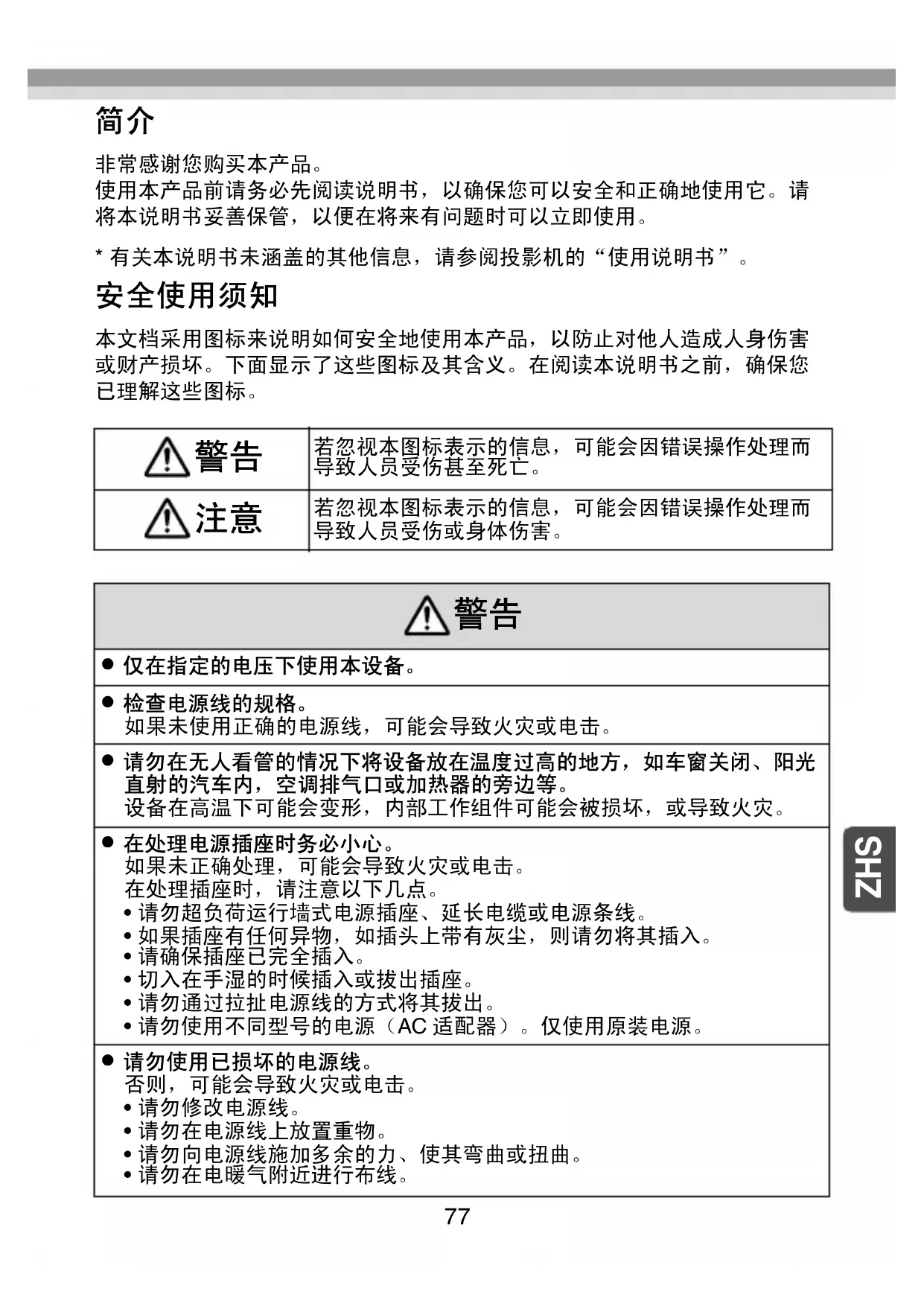

使用本产品前请务必先阅读说明书，以确保您可以安全和正确地使用它。请

将本说明书妥善保管，以便在将来有问题时可以立即使用。

* 有关本说明书未涵盖的其他信息，请参阅投影机的“使用说明书”。

本文档采用图标来说明如何安全地使用本产品，以防止对他人造成人身伤害

或财产损坏。下面显示了这些图标及其含义。在阅读本说明书之前，确保您

若忽视本图标表示的信息，可能会因错误操作处理而

若忽视本图标表示的信息，可能会因错误操作处理而

如果未使用正确的电源线，可能会导致火灾或电击。

• 请勿在无人看管的情况下将设备放在温度过高的地方，如车窗关闭、阳光

直射的汽车内，空调排气口或加热器的旁边等。

设备在高温下可能会变形，内部工作组件可能会被损坏，或导致火灾。

• 请勿超负荷运行墙式电源插座、延长电缆或电源条线。

• 如果插座有任何异物，如插头上带有灰尘，则请勿将其插入。

• 请勿使用不同型号的电源（AC 适配器）。仅使用原装电源。

• 请勿向电源线施加多余的力、使其弯曲或扭曲。

• 请勿在潮湿或有水的地方安装或使用本设备，如户外、浴缸或淋浴器附近

• 除“使用说明书”中的规定外，本设备外壳只能由合格的维修人员打开。

本设备内部的许多组件带有高电荷，这可能会导致火灾或电击。

• 请勿在本设备上放置花瓶、盛水的容器或医疗容器。

如果容器有任何液体溢出，可能会导致火灾或电击。

• 如果发现下列反常情况之一，请立即关闭本设备，从电气插座拔出电线，

并联系您的本地经销商或 Epson 服务呼叫中心。

• 当您发现设备冒烟，或注意到异常气味或声响时。

在出现上述任何情况时，如果继续使用本设备，可能会导致火灾或电击。

• 在移动设备时，请务必关闭电源，移动前从电气插座拔出电源线并断开所

• 请勿将设备安装在潮湿或有灰尘的地方（如厨房台面或加湿器附近），也

• 请勿使用毛毯、窗帘、桌布等盖住设备。

• 在维护设备时，请勿使用湿布或溶剂，如酒精、苯或稀释剂。

HDMI 和 High-Definition Multimedia Interface 是 HDMI Licensing LLC 的商

HDBaseT™ 和 HDBaseT Alliance 徽标是 HDBaseT Alliance 的商标。

此处使用的其他产品名称也仅供识别之用，这些名称可能是它们各自所有者

的商标。Epson 不拥有这些商标的任何和所有权利。

©SEIKO EPSON CORPORATION 2013. All rights reserved.

在中国销售的电子信息产品的环保使用期限，表示按照本产品的安全使用注

意事项使用的情况下从生产日开始，在标志的年限内使用，本产品含有的有

毒物质或元素不会对环境、人身和财产造成严重影响。

• 请勿坐在本设备上，或在设备上放置重物。

• 在维护设备时，请务必拔下电源插座，在进行维护前，从电气插座上拔出

• 为安全起见，不使用本设备时，请务必从电气插座拔下电源线。

○ : 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T11363-

× : 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/

T11363-2006 标准规定的限量要求。但这只是因为在保证产品性能和

功能条件下，现在还没有可替代的材料和技术而被使用。80

电源（AC 适配器）：100 至 240 V AC ±10% 50/60 Hz

工作温度：+5 至 +35°C（41 至 95 °F）；无结露

存放温度：-10 至 +60°C（14 至 140 °F）；无结露

• 请勿将设备安装在有震动或撞击的地方。

• 请勿在温度过高或过低的地方使用或存放设备。防止温度突然变化。否则，

• 确保设备和墙之间的左侧和右侧至少有 20 毫米（0.8 英寸）的间隙，以防止

侧面的排气口被堵塞，设备上方至少有 25 毫米（1 英寸）的间隙。

• 请勿将设备安装在低电压线或磁设备附近。否则，设备可能无法正常工作。

• 由于设备容易受到内部噪音的影响，所以在安装时请确保 LAN 电缆已完全

• 请勿将 LAN 电缆与其他电缆连接在一起。特别是要确保其与电源线分离。

• 请勿松开任何螺丝，FG 端口螺丝除外。

• 开启设备前，先连接好所有必要的电缆。

• 在通讯期间，请勿开启/关闭设备或投影机，请勿连接或断开任何电缆连

* 如果发现任何操作异常或损坏，请立即停止使用设备并联系投影机“使用

说明书”中提及的本地经销商或最近的 Epson 维修中心。

* 这是专为 Epson 投影机生产的选购设备。有关操作本设备的详细信息，请

此高清发射器允许使用 LAN 电缆（5e 类或 6 类）长距离发射 HDMI 和控制 (RS-232C) 信号。本设备基于 HDBaseT 标准。想要从远距离（如在大厅或活动场地内）控制投影机时本设备很有用，因为 您可以使用长达 100 米（328 英尺）的 LAN 电缆。

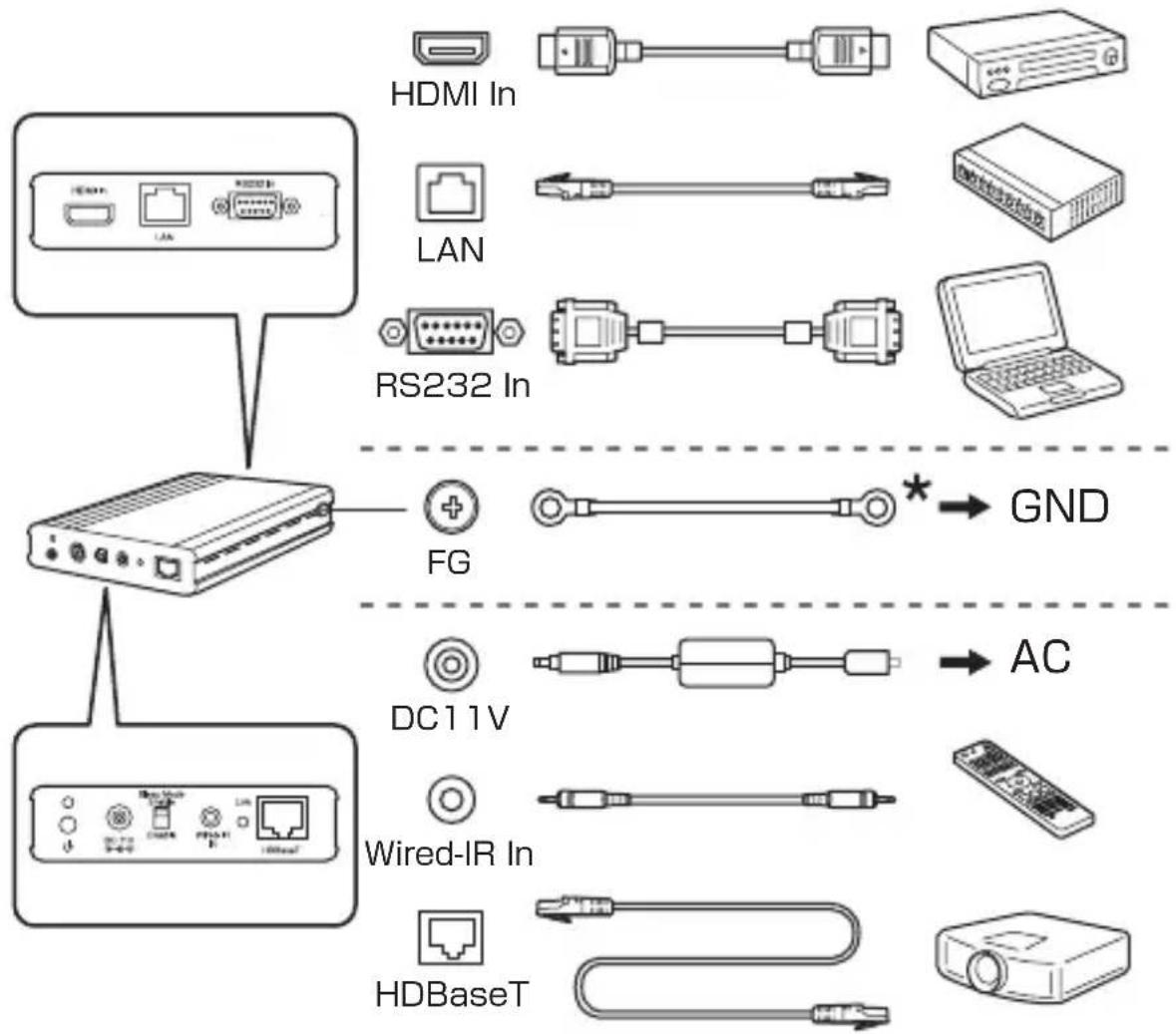

连接 使用 LAN 电缆将投影机连接到本设备的 HDBaseT 端口。然后，将本设备连接到 HDMI 兼容的视频设备或计算机以控制投影机。 * 使用一个 M4 螺丝固定。 LAN RS232InHDBaseTWired-IRInDC11V AC HDMIIn

HDMI In 端口 从 HDMI 兼容视频设备及计算机输入视频和音频

允许使用 LAN 电缆将设备连接到网络。通过网络

允许使用 RS-232C 电缆将设备连接到计算机。从

本设备支持直接开机。此功能允许投影机在通电

电源插座 连接 AC 适配器的电源插头。

请勿使用不同型号的电源（AC 适配器 / 电源

请注意，插入电源线时，如果停电后又恢复供

使用 5e 类或 6 类直式 STP 电缆。在使用电缆时，在连接前使用检测器检查

电缆的属性是否至少为 5e 类。在使用继电器连接器时，请确保连接电缆符合

在设为 [Enable] 时，设备自动进入睡眠模式，如

果无信号输入，则在 30 分钟后关闭。按电源按

设为 [Disable] 时，设备不自动关闭。使用

HDBaseT 进行监控和控制时，将此选项设为

[Disable] 以使设备不进入睡眠模式。

如果设备通过 LAN 连接连接到接入点，则即使启

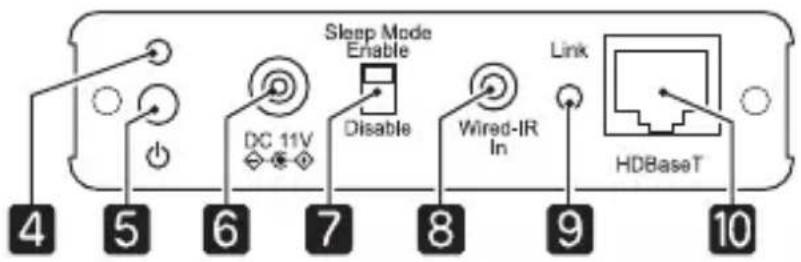

Wired-IR In 端口 连接投影机的选购遥控器电缆附件 (ELPKC28)，

Link 指示灯 在与投影机通讯时变为绿色。

HDBaseT 端口 允许使用 LAN 电缆将设备连接到投影机。

检查是否已将 HDMI 电缆牢固连接到视频设备和本设备

检查 Link 指示灯是否为绿色。同时确保您正在使用

检查 HDMI 设备是否已开启以及是否正在播放图像。

如果在检查上述几点后仍不显示图像，则尝试关闭电

该图像被模糊 是否已正确连接 LAN 电缆？

检查 Link 指示灯是否为绿色。同时确保您正在使用

5e 类或 6 类直式 STP 电缆。请勿使用 UTP 电缆。

若要与投影机进行稳定的通讯，务必将设备接地。

如果 LAN 电缆与任何其他电缆系在一起，可能会出现

未输出 HDMI 音频 是否正在使用 HDMI 电缆连接设备？

如果通过 HDMI 电缆连接时没有音频输出，请将连接的

遥控器不起作用 是否已正确连接遥控器电缆？

检查遥控器电缆是否已牢固连接到遥控器和本设备上的

确保您想操作的投影机的识别号和遥控器的识别号相匹

是否为连接的投影机启用 HDBaseT 功能？

在睡眠模式下，不能从 RS-232 In 端口或 Wired-IR In

端口控制设备。将 [Sleep Mode] 开关设为 [Disable]。

通讯时电源是否已开启 / 关闭，或电缆是否已连接或断

如果在通讯时电源或信号中断，则会出现通讯错误。

HDBaseT 端口 RJ45/ 电缆最大长度 100 米（328 英尺）

HDMI（视频、音频）/RS-232（用于控制）/Wired IR

HDMI In 端口 支持 HDMI HDCP（对于音频，仅支持 PCM ）/ 电缆最

* 因连接的投影机而异。有关更多详细信息，请参阅投

LAN 端口 RJ45（仅适用于 100Base-TX）86

默认波特率设定：9600 bps、数据长度：8 位，奇偶校验位：无，停止

Wired-IR In 端口 立体声微型插孔 (3.5 Φ)/ 电缆最大长度 20 米

操作环境 温度：+5 至 +35°C（41 至 95 °F）

存放环境 温度：-10 至 +60°C（14 至 140 °F）

102 x 25 x 102 毫米（4 x 1 x 4 英寸）；不包括投影

附带的配件 HDBaseT 高清发射器、AC 适配器、电源线、地线

使用本產品前請務必閱讀本說明書，以確保能夠安全及正確地使用本產品。

請將本說明書保存在安全的位置，以便日後有任何疑問時，可以輕易找到本

* 有關未包含在本說明書中的其他資訊，請參閱投影機的“使用說明書”。

本文件使用圖形符號來顯示如何安全使用本產品，避免造成他人受傷或財產

受損。這些符號與其意義如下所示。在閱讀本說明書之前，請確定您瞭解這

本符號代表若有疏忽，可能因錯誤操作而造成人身傷

本符號代表若有疏忽，可能因錯誤操作而造成人身傷

如果您未使用正確的電源線，可能會引發火災或觸電。

• 請勿在無人看管的情況下將本裝置留置於容易發生高溫的地點，例如緊閉

門窗的車內、陽光直射、空調或暖氣機等排氣孔附近。

本裝置可能因高溫而變形，內部機件可能損壞，或可能引發火災。

如果處理方式不正確，可能會引發火災或觸電。

• 請勿使牆壁插座、延長線或分接電源插座過載。

• 插頭上若有任何異物，例如灰塵，請勿插上插座。

• 請勿使用不同的電源供應器 (電源變壓器)。請僅使用隨附的電源供應器。88

• 請勿在濕氣較重或有水的位置安裝或使用本裝置，例如室外、浴室附近等。

• 除非“使用說明書”中特別指出，否則本裝置的外殼只能由合格的維修人

員開啟。請勿拆解或改裝本裝置或其消耗品。

裝置內的許多部位都帶有高電荷，可能會引發火災或觸電。

• 請勿將花瓶、裝水的容器或醫療容器放置在本裝置上。

如有液體從容器中灑出，可能會引發火災或觸電。

• 如果您發現下列任何異常情形，請立即關閉裝置電源，從電源插座上拔下

電源線，並聯絡當地經銷商或 Epson 客服中心。

• 如果您看見有煙霧從裝置中冒出，或發現有異味或聲響。

如果在以上任何情況下繼續使用裝置，可能會引發火災或觸電。

HDBaseT™ and the HDBaseT Alliance logo are trademarks of the HDBaseT Alliance.

本文件所使用之其他產品名稱僅作識別用途，產品名稱為擁有者所有。

Epson 並不擁有這些商標的任何權利。

©SEIKO EPSON CORPORATION 2013. All rights reserved.

• 移動裝置時，請確定關閉電源，從電源插座上拔下電源線，並於移動前拔除

• 請勿將裝置安裝在濕氣較重或有灰塵的位置，例如廚房流理台面或增濕器

附近，或安裝在容易有煙霧或蒸氣出現的位置。

• 請勿用毛毯、窗 簾、桌布等覆蓋其上。

• 維護裝置時，請勿使用濕布或溶劑，例如酒精、苯類或稀釋劑。

• 請勿坐在本裝置上，或將重物放在本裝置上。

• 維護裝置時，請確定拔下電源，從電源插座上拔下電源線，並於維護前拔除

• 為了安全考量，不使用本裝置時，請確定從電源插座上拔下電源線。

電源 (電源變壓器)：100 至 240 V AC ±10% 50/60 Hz

操作溫度：+5 至 +35°C (41 至 95°F)；無結露

存放溫度：-10 至 +60°C (14 至 140°F)；無結露

• 請勿將裝置安裝在容易遭受震動或撞擊的位置。

• 請勿在容易出現高溫或低溫的位置使用或存放裝置。請避免溫度突然變化。

• 確定在裝置與左右兩側牆面之間至少有 20 公釐 (0.8 英寸) 的間隙，以防側

面的通氣孔遭到阻擋，且裝置上方的間隙至少應有 25 公釐 (1 英寸)。

• 請勿將裝置安裝於高電壓線路或磁性設備附近。否則裝置可能無法正常操

• 由於裝置很容易受到內部雜訊的影響，因此請確保安裝時 LAN 纜線完全展

• 請勿將 LAN 纜線與其他纜線束在一起。特別是，請確保 LAN 纜線與電源線

• 除了 FG 埠螺絲以外，請勿鬆開任何螺絲。

• 開啟裝置電源前請連接所有必要的纜線。

• 通訊時，請勿開啟/關閉本裝置或投影機電源，也請勿連接或拔下任何纜線。

* 如果您發現任何操作異常或損壞情形，請立即停止使用裝置，並與當地經

銷商或最近的 Epson 維修中心聯絡，詳細聯絡方式請見投影機的“使用說

* 這是 Epson 投影機專用的選購裝置。有關處理本裝置的其他資訊，請參閱

本發射器可允許使用 LAN 纜線 ( 第 5e 或 6 類 ) 長距離傳輸 HDMI 及控制

(RS-232C) 信號。本裝置以 HDBaseT 標準為基礎。

當您要從遠端位置 ( 例如大廳或活動現場 ) 控制投影機時，本裝置很實用，

因為您最長可以使用 100 公尺 (328 英尺 ) 的 LAN 纜線。

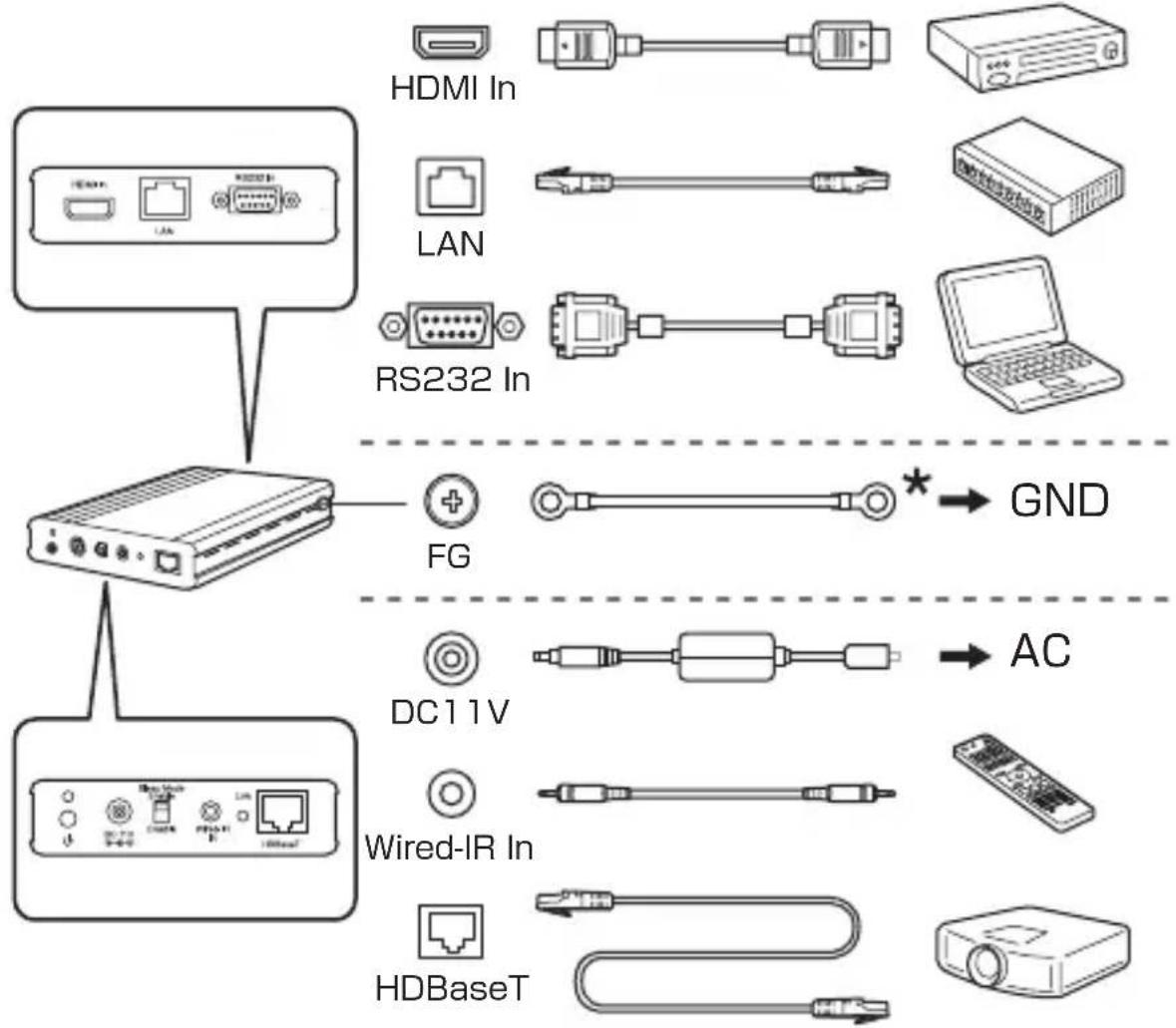

請使用 LAN 纜線將投影機連接到本裝置的 HDBaseT 埠。然後將本裝置連接 至 HDMI 相容視頻設備或要控制投影機的電腦。 * 請用 M4 螺絲來固定。 LAN RS232InHDBaseTWired-IRInDC11V AC HDMIIn

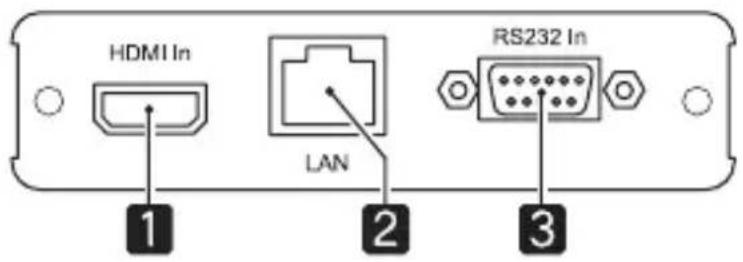

HDMI In 埠 輸入 HDMI 相容的視頻設備與電腦的視頻與音頻

允許使用 LAN 纜線將裝置連接到網路。透過網路

允許使用 RS-232C 纜線將裝置連接到電腦。從電

本裝置支援直接打開電源。此功能允許投影機於

請勿使用不同的電源供應器 ( 電源變壓器 / 電源

請注意，插上電源線時，本裝置會於停電後恢復

供電時自動開啟電源 ( 直接打開電源 )。93

使用第 5e 類或第 6 類直 STP 纜線。使用纜線時，請在連接前使用測試器來

檢查纜線的特性至少為第 5e 類。使用繼電器連接器時，確定連接纜線符合上

當設定為 [Enable] 時，如果沒有信號輸入，裝置

會自動進入睡眠模式，並於 30 分鐘後關閉。按下

當設定為 [Disable] 時，裝置不會自動關閉。使用

HDBaseT 監視及控制時，請將此選項設定為

[Disable]，使裝置不會進入睡眠模式。

如果裝置透過 LAN 連接方法連接至存取點，即使

Wired-IR In 埠 連接投影機的選購遙控器纜線組 (ELPKC28)，用

Link 指示燈 與投影機通訊時會亮綠燈。

HDBaseT 埠 允許使用 LAN 纜線將裝置連接到投影機。

FG 連接器 ( 接地 ) 連接接地線。94

檢查 HDMI 纜線是否牢固連接到視頻設備及本裝置的連

檢查 Link 指示燈是否亮綠燈。此外，請確定您使用的

是第 5e 類或第 6 類直 STP 纜線。

檢查 HDMI 裝置電源是否已經開啟，且影像是否正在播

如果在檢查以上各點後，影像仍未顯示，請嘗試關閉所

檢查 Link 指示燈是否亮綠燈。此外，請確定您使用的

是第 5e 類或第 6 類直 STP 纜線。請勿使用 UTP 纜

若要使投影機之間的通訊能夠穩定正常，請確定裝置正

如果 LAN 纜線與其他任何纜線束在一起，可能會產生

如果透過 HDMI 纜線連接時沒有音頻輸出，請將連接的

遙控器不起作用 遙控器纜線是否正確連接？

檢查遙控器纜線是否牢固連接到遙控器及本裝置的連接

遙控器 ID 與投影機 ID 是否一致？

請確認欲操作的投影機 ID 與遙控器 ID 是否一致。

232 In 或 Wired-IR In 埠控制 )

是否已為連接的投影機啟用 HDBaseT 功能？

在睡眠模式中，無法從 RS-232 In 或 Wired-IR In 埠控

制裝置。將 [Sleep Mode] 切換為 [Disable]。

通訊期間是否開啟 / 關閉電源或是連接或拔除纜線？

如果通訊期間電源或信號中斷，通訊會發生錯誤。

HDBaseT 埠 RJ45/ 纜線長度最長 100 公尺 (328 英尺 )

HDMI ( 視頻、音頻 )/RS-232 ( 用於控制 )/ 有線 IR ( 遙

HDMI In 埠 HDMI HDCP 支援 ( 音頻僅支援 PCM)/ 纜線長度最長

* 因連接的投影機而異。如需詳細資訊，請參閱投影機

預設傳輸率設定：9600 bps，資料長度：8 位元，同位檢查：無，停止位

RS-232 In 埠迷你 D-Sub 9 針 ( 公 )/ 纜線長度最長 5 公尺 (16.5 英尺 )

Wired-IR In 埠 立體聲迷你插口 (3.5 Φ)/ 纜線長度最長 20 公尺

操作環境 溫度：+5 至 +35°C (41 至 95°F)

存放環境 溫度：-10 至 +60°C (14 至 140°F)

102 x 25 x 102 公釐 (4 x 1 x 4 英寸 )；不包含突出部分

隨附項目 HDBaseT 發射器、電源變壓器、電源線、接地線
