使用説明書 PowerLite Pro G6150 EPSON

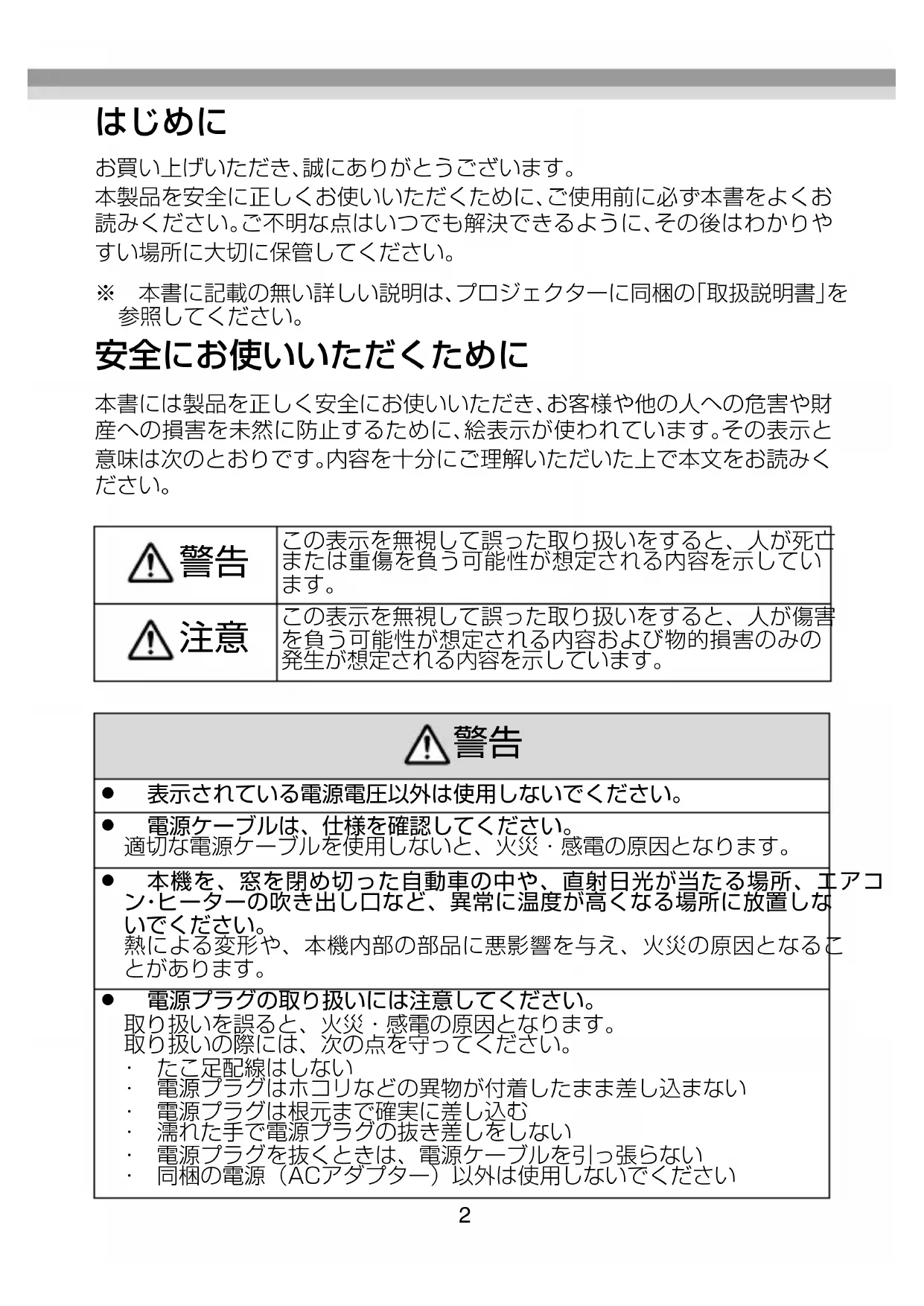

お買い上げいただき､誠にありがとうございます｡

本製品を安全に正しくお使いいただくために､ご使用前に必ず本書をよくお

読みください｡ご不明な点はいつでも解決できるように､その後はわかりや

※ 本書に記載の無い詳しい説明は､プロジェクターに同梱の｢取扱説明書｣を

本書には製品を正しく安全にお使いいただき､お客様や他の人への危害や財

産への損害を未然に防止するために､絵表示が使われています｡その表示と

意味は次のとおりです｡内容を十分にご理解いただいた上で本文をお読みく

この表示を無視して誤った取り扱いをすると、人が死亡

または重傷を負う可能性が想定される内容を示してい

この表示を無視して誤った取り扱いをすると、人が傷害

を負う可能性が想定される内容および物的損害のみの

• 表示されている電源電圧以外は使用しないでください。

• 電源ケーブルは、仕様を確認してください。

適切な電源ケーブルを使用しないと、火災・感電の原因となります。

• 本機を、窓を閉め切った自動車の中や、直射日光が当たる場所、エアコ

ン・ヒーターの吹き出し口など、異常に温度が高くなる場所に放置しな

熱による変形や、本機内部の部品に悪影響を与え、火災の原因となるこ

• 電源プラグの取り扱いには注意してください。

取り扱いを誤ると、火災・感電の原因となります。

取り扱いの際には、次の点を守ってください。

･ 電源プラグはホコリなどの異物が付着したまま差し込まない

･ 濡れた手で電源プラグの抜き差しをしない

･ 電源プラグを抜くときは、電源ケーブルを引っ張らない

･ 同梱の電源（ACアダプター）以外は使用しないでください3

• 破損した電源ケーブルは、使用しないでください。

･ 電源ケーブルの上に重いものを載せない

･ 無理に曲げたり、ねじったり、引っ張ったりしない

• 屋外や風呂・シャワー室など、水や雨のかかる恐れのある場所、湿度の高

• 本機は接地（アース）を接続する必要があります。

本体のFG端子をアースに接続してください。

• 雷が鳴り出したら、電源プラグにさわらないでください。

• サービスマン以外の方は、「取扱説明書」で指示している場合を除き、本

機のケースを開けないでください。また、本機（消耗品を含む）の分解・改

内部には電圧の高い部分が数多くあり、火災・感電・事故の原因となりま

• 本機の上に花瓶・水の入った容器・薬品などを置かないでください。

こぼれたり、中に入ったりした場合、火災・感電の原因となります。

• 次のような異常のときは、すぐに電源を切り、電源プラグをコンセント

から抜いて、お買い上げの販売店、またはエプソンサービスコールセン

･ 煙が出ている、変な臭い、変な音がする

そのまま使用を続けると、火災・感電の原因となります。

お客様による修理は危険ですから絶対にしないでください。

• 本機を移動させる場合は、必ず電源を切り、電源プラグをコンセントか

ら抜き、すべての配線をはずしたことを確認してから行ってください。

• 湿気やホコリの多い場所・調理台や加湿器のそばなど、油煙・湯気が当た

• 次のような場所には設置しないでください。

･毛布・カーテン・テーブルクロスのような布をかけない4

この装置は､一般財団法人 VCCI 協会の基準に基づくクラス B 情報技術機器

です｡この装置は､家庭環境で使用することを目的としていますが､この装置

がラジオやテレビジョン受信機に近接して使用されると､受信障害を引き起

こすことがあります｡取扱説明書に従って正しい取り扱いをしてください｡

本装置は、高調波電流規格「JISC61000-3-2」に適合しています。

HDMI と High-DefinitionMultimediaInterface は HDMI

LicensingLLC の商標、または登録商標です。

HDBaseT™andtheHDBaseTAlliancelogoaretrademarksofthe

なお、各社の商標および製品商標に対しては特に注記のない場合でも、こ

©SEIKO EPSON CORPORATION 2013. All rights reserved.

• ぐらついた台の上・傾いたところなど、不安定な場所に置かないでくだ

落ちたり倒れたりして、けがをする恐れがあります。

• お手入れの際は濡れた布やアルコール、ベンジン、シンナーなどの溶剤

• 本機の上に乗ったり、重いものを置かないでください。

• お手入れの際には、電源プラグ・電源コネクターをコンセントから抜き、

すべての配線をはずしたことを確認してから行ってください。

• 本機をご使用にならないときは、安全のため、必ず電源プラグをコンセ

絶縁劣化等により火災の原因となることがあります。5

• 落としたり､衝撃を加えたりしないでください。

• 以下の環境で使用、保管してください。

電源（ACアダプター）：100-240VAC±10%50/60Hz

動作温度範囲：+5〜+35℃（結露しないこと）

保存温度範囲：-10〜+60℃（結露しないこと）

• 振動や衝撃が伝わる場所には設置しないでください。

• 温度が高すぎるところや、低すぎるところでは使用・保管しないでくださ

い。また、急激な温度変化も避けてください。正しく動作しない場合があり

• 本機側面の放熱穴をふさがないよう、壁などから左右20mm以上離し、上

• 高圧電線や磁気を発生するものの近くには設置しないでください。正しく

• 内部ノイズの影響を受けやすくなるので、LAN ケーブルは引き伸ばした

• LANケーブルは曲げない、折りたたまないでください。

• LANケーブルは他のケーブルと結束しないでください。特に電源ケーブル

• FG端子のネジ以外のネジは緩めないでください。

• 必ずアース線を接地した状態で使用してください。

• 必要なケーブルをすべて接続してから、本機の電源を入れてください。

• 通信中に、本機やプロジェクターの電源をオン/オフしたり、ケーブルの抜

※動作の異常や破損に気づいたら直ちにご使用を中断し､お買い上げの販

売店またはプロジェクターに同梱の｢取扱説明書｣に記載の、エプソン

※本機はエプソン製のプロジェクター専用のオプションです｡取り扱いに

ついては､プロジェクターに同梱の｢取扱説明書｣の記載に準拠してくだ

HDMI 信号や制御用信号を LAN ケーブル（CAT5e/6 ケーブル）1 本で長

距離伝送するための、トランスミッターです。HDBaseT 規格に準拠して

最長 100m の LAN ケーブルを使用できるため、ホールやイベント会場な

ど、離れた場所からプロジェクターを制御する必要があるときに活用でき

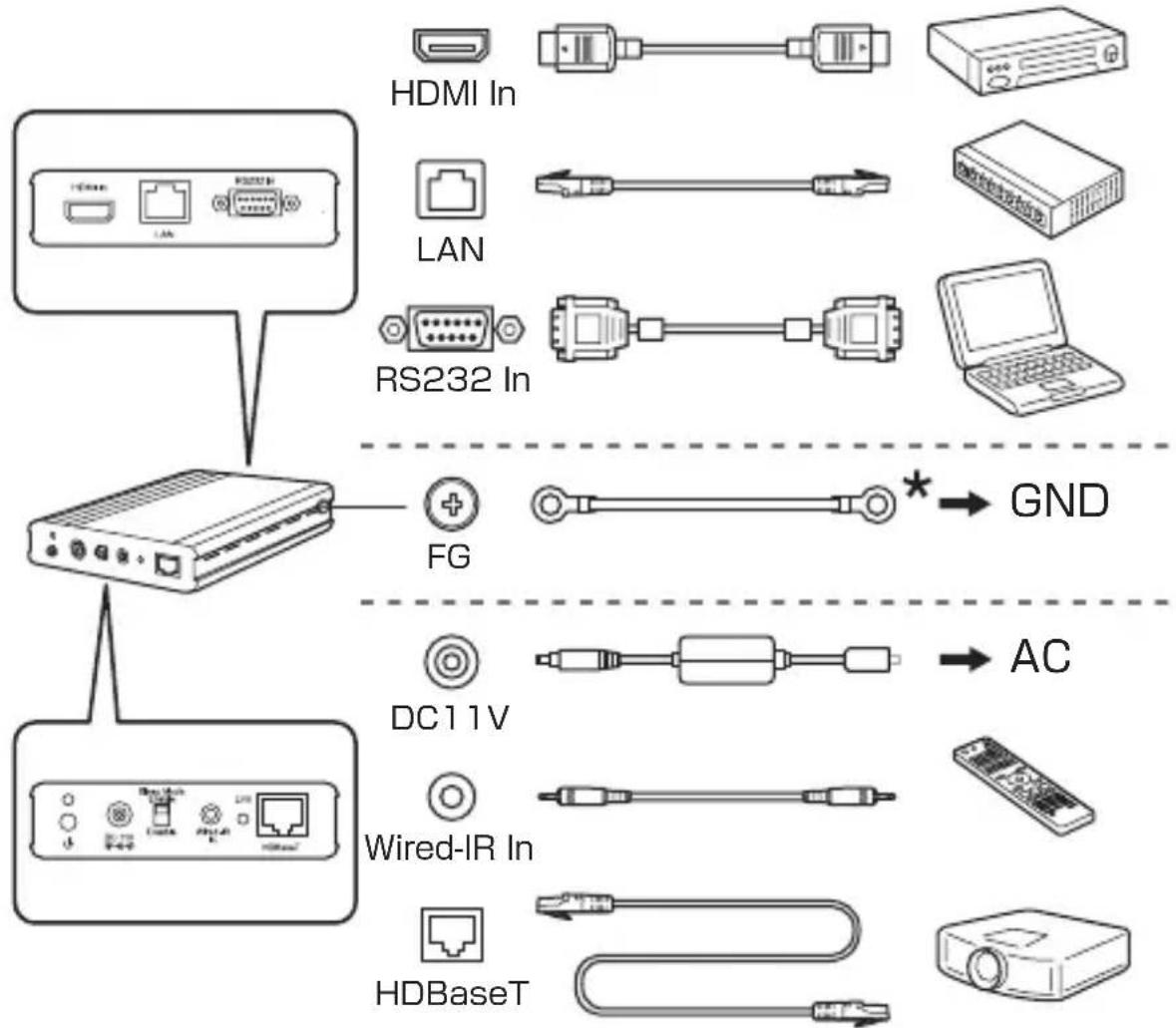

本機とプロジェクターとを LAN ケーブルで接続し、HDMI に対応した映像

機器や制御用コンピューターなどを本機に接続します。

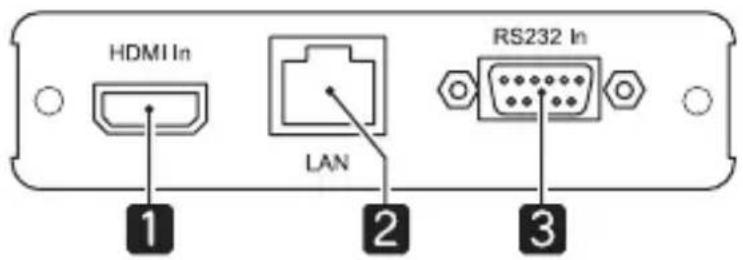

HDMIIn 端子 HDMI に対応したビデオ機器やコンピュー

LAN ケーブルを接続して、ネットワークに接

ターからプロジェクターを制御するときに接

RS-232C ケーブルでコンピューターと接続

します。コンピューターからプロジェクター

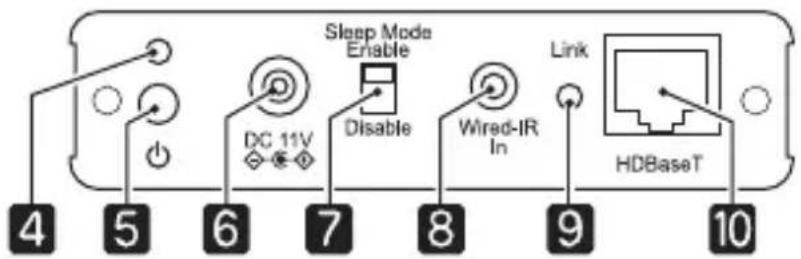

電源インジケーター 本機の動作状態を確認できます。

電源スイッチ 本機の電源をオン / オフします。

本機は電源が供給されると自動的に電源がオ

ンになるダイレクトパワーオンに対応してお

り、集中電源などの操作で電源をオンにでき

CAT5e または CAT6 の STP ケーブル（ストレート）を使用してくださ

い。ケーブル設置時には、ケーブルテスターでケーブル特性がCAT5e以上

であることを確認してから接続してください。中継コネクターを使用する

ときも、上記ケーブル特性を満たすように接続してください。

電源端子 AC アダプターの電源プラグを接続します。

同梱の電源（AC アダプター/ 電源コード）以

ダイレクトパワーオンにより、電源プラグが

差し込まれた状態になっていると、停電復旧

時など本機の電源がオンになりますのでご注

【Enable】にしておくと、30 分以上信号が

入力されないときに自動的にスリープモード

になり、電源がオフになります。オンにする

【Disable】にしているときは、自動的に電

源がオフになりません。HDBaseT で監視や

制御するときには、スリープモードにならな

いよう、【Disable】にしてください。

また、【Enable】設定時でも、LAN 接続中

は接続先とリンクするため電源がオフになり

Wired-IRIn 端子 プロジェクターのオプション品のリモコン

ケーブルセット（ELPKC28）を接続し、リ

Link インジケーター プロジェクターと通信しているときに緑色に

HDBaseT 端子 プロジェクターと LAN ケーブルで接続しま

FG 端子（アース） アース線で接地をします。9

映像が表示されない 電源はオンになっていますか？

電源インジケーターが緑色点灯していることを確認

HDMI ケーブルは正しく接続されていますか？

映像機器と本機のコネクターに確実に接続されてい

LAN ケーブルは正しく接続されていますか？

Link インジケーターが緑色点灯していることを確認

してください。また、ケーブルは CAT5e または

CAT6 の STP ケーブルを使用してください。

HDMI 機器の電源が入っていること、映像が再生さ

必要なケーブルをすべて接続してから本機の電源を

上記の項目を確認しても映像が表示されないとき

は、接続しているすべての機器を電源オフ / オンし

映像が乱れる LAN ケーブルは正しく接続されていますか？

Link インジケーターが緑色点灯していることを確認

してください。また、ケーブルは CAT5e または

CAT6 の STP ケーブルを使用してください。UTP

プロジェクターと安定した通信を行うために、必ず

LAN ケーブルが束になっているとノイズが発生する

HDMI 音声が出ない HDMI ケーブルで接続していますか？

HDMI ケーブルで接続していて音声が出ないときは、

接続先の機器の設定を PCM 出力にしてください。10

リモコンが動かない リモコンケーブルは正しく接続されていますか？

リモコンと本機のコネクターに確実に接続されてい

リモコンIDはプロジェクターIDと一致していますか？

操作したいプロジェクターの ID とリモコンの ID を

次の項目「通信できない」の内容を確認してください。

接続しているプロジェクターの HDBaseT 機能が有

プロジェクターの設定を確認してください。

本機がスリープモードになっていませんか？

スリープモード 状態では、RS-232In/Wired-IR In で制御できません。【SleepMode】スイッチを

通信中に、電源オン / オフやケーブルを抜き差しし

通信中に電源や信号が途切れると通信エラーになります。

HDBaseT 端子 RJ45/ ケーブル長最大 100m

HDMI（Video,Audio）/RS-232（制御用）/

WiredIR（RemoteControl）/LAN（制御用）

HDMIIn 端子 HDMIHDCP対応（音声はPCMのみに対応）/ケー

※接続しているプロジェクターにより異なります。

詳細はプロジェクターに同梱の「取扱説明書」を

LAN 端子 RJ45（100Base-TX のみ）11

JA RS-232In 端子のケーブル配線について

RS-232C クロスケーブルをお使いください。

ボーレート基準 速度：9600bps、データ長：8bit、パリティー：な

し、ストップビット：1bit、フロー制御：なし

RS-232In 端子 ミニ D-Sub9pin（オス）/ケーブル長最大5m（ク

Wired-IRIn 端子 ステレオミニピンジャック（3.5Ф）/ ケーブル長最

湿度：20 〜 80%（結露しないこと）

湿度：10 〜 90%（結露しないこと）

外形寸法 102（幅）x 25（高さ）x 102（奥行き）mm

同梱品 HDBaseT トランスミッター、AC アダプター、電
