产品类型 主板
品牌 ASRock
型号 FM2A75M Pro4+
外形规格 Micro ATX
CPU插座 FM2+(兼容FM2)
芯片组 AMD A75 FCH (Hudson-D3)
内存类型 DDR3 非ECC,无缓冲
内存插槽数量 4 x DIMM(双通道)
最大内存容量 64 GB
支持的内存频率 DDR3 1866/1600/1333/1066
扩展插槽 1 x PCIe 3.0 x16, 1 x PCIe 2.0 x16 (x4), 1 x PCIe 2.0 x1, 1 x PCI
集成显卡 AMD Radeon HD 8000/7000(取决于APU)
视频输出 D-Sub, DVI-D, HDMI(三屏显示)
最大分辨率 HDMI最高1920x1200,DVI-D最高2560x1600
音频 7.1 声道高清音频(Realtek ALC892)
网络 千兆网卡(Qualcomm Atheros AR8171)
SATA接口 6 x SATA 6Gb/s(RAID 0,1,10)
后置USB接口 4 x USB 2.0, 2 x USB 3.0
前置USB接口 3 x USB 2.0 插针(6个端口),1 x USB 3.0 插针(2个端口)
电源接口 ATX 24针,ATX 12V 8针
BIOS AMI UEFI 64MB,多语言
支持的操作系统 Windows 8.1/8/7(32/64位)
认证 FCC, CE, WHQL, ErP/EuP
包装内容 主板,快速指南,支持CD,2根SATA线,I/O挡板
特殊功能 固态电容,Home Cloud,AMD CrossFireX,三屏显示

常见问题 - FM2A75M Pro4+ ASROCK

哪些处理器与ASRock FM2A75M Pro4+主板兼容?
该主板支持AMD FM2+和FM2插槽的处理器,FM2+最大TDP为95W,FM2为100W。推荐使用A系列APU。
最大内存容量和支持的RAM类型是多少?
该主板支持高达64GB的DDR3非ECC无缓冲内存,双通道配置。支持频率为1866/1600/1333/1066 MHz。支持XMP和AMP配置文件。
如何正确安装内存?
将内存条插入DIMM插槽,注意双通道顺序(通常为插槽1和2或3和4)。请查阅手册以获取最佳配置。最好使用相同类型和频率的内存条。
我可以在4针连接器上使用3针CPU风扇吗?
是的,您可以将3针风扇连接到4针连接器上。将其插入引脚1、2和3(第4个PWM引脚未使用)。速度控制功能将不可用。
如何更新BIOS?
从ASRock网站下载最新BIOS版本。将文件放入格式化为FAT32的USB闪存驱动器。启动系统,按F2或Del进入BIOS,然后使用'Instant Flash'工具进行更新。
如何清除CMOS?
关闭计算机并拔掉电源线。打开机箱,找到CLRCMOS1跳线。将跳线帽移动到引脚2和3上5秒钟,然后移回引脚1和2。重新连接电源并开机。
支持哪些操作系统?
该主板兼容Windows 8.1(32/64位)、Windows 8(32/64位)和Windows 7(32/64位)。所需驱动程序在支持CD上。
是否可以多屏显示?
是的,通过D-Sub、DVI-D和HDMI接口,您可以同时连接最多三个显示器。HDMI最高分辨率1920x1200,DVI-D最高2560x1600。
如何启用RAID?
要配置RAID(0、1或10),进入BIOS,转到'Advanced' > 'Storage Configuration',将SATA模式设置为RAID。保存并重启。在开机自检期间,按Ctrl+F进入AMD RAID实用程序。
如果安装后电脑无法启动怎么办?
检查所有电源线是否正确连接(ATX 24针和12V 8针)。确保内存已正确插入。如有必要,清除CMOS以恢复BIOS默认设置。

用户关于以下问题的提问 FM2A75M Pro4+ ASROCK

0 问题 关于此设备。回答您知道的问题或提出自己的问题。

提出关于此设备的新问题

电子邮件保持私密:仅用于在有人回复您的问题时通知您。

还没有问题。成为第一个提问的人。

下载您的设备说明 主板 免费PDF格式!查找您的手册 FM2A75M Pro4+ - ASROCK 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 FM2A75M Pro4+ 品牌 ASROCK.

用户手册 FM2A75M Pro4+ ASROCK

谢谢你采用了华擎 FM2A75M Pro4+ 主板,本主板由华擎严格制造,质量可靠,稳定性好,能够获得卓越的性能。本安装指南介绍了安装主板的步骤。更加详细的主板信息可参看驱动光盘的用户手册。

ASROCK FM2A75M Pro4+ - 1

由于主板规格和BIOS软件将不断升级,本手册之相关内容变更恕不另

行通知。请留意华擎网站上公布的升级版本。你也可以在华擎网站找

到最新的显卡和 CPU 支持表。

华擎网址:http://www.asrock.com

如果您需要与此主板有关的技术支持,请参观我们的网站以了解您使用机种的规格信息。

华擎 FM2A75M Pro4+ 主板(Micro ATX 规格)

华擎 FM2A75M Pro4+ 快速安装指南

华擎 FM2A75M Pro4+ 支持光盘

两条 Serial ATA(SATA) 数据线(选配)

一块 I/O 挡板

ASROCK FM2A75M Pro4+ - 2

ASRock提醒您...

为了在 Windows ^® 8 / 8 64-bit / 7 / 7 64-bit 系统中取得更好的性能,建议您在 BIOS 中将 Storage Configuration(存储配置)选项设成 AHCT 模式。关于 BIOS 设置程序,请参见支持光盘中的 “User Manual” 以了解相详细信息。

1.2 主板规格

架构 - Micro ATX 规格- 全固态电容器设计
A-Style - 家庭云
处理器 - 支持 Socket FM2+ 95W / FM2 100W 处理器- 4 + 2 电源相位设计
芯片组 - AMD A75 FCII (Iudson-D3)
系统内存 - 支持双通道 DDR3 内存技术- 配备 4 个 DDR3 DIMM 插槽- 支持 DDR3 1866/1600/1333/1066 non-ECC、un-buffered 内存- 最高支持 64GB 系统容量- 支持 Intel ^ Extreme Memory Profile(XMP)1.3/1.2- 支持 AMD Memory Profile(AMP)
扩展插槽 - 1 x PCI Express 3.0 x16 插槽(PCIE1: x16 模式)* 仅 FM2+ CPU 支持 PCIE 3.0。对于 FM2 CPU,只支持PCIE 2.0。- 1 x PCI Express 2.0 x16 插槽(PCIE3: x4 模式)- 1 x PCI Express 2.0 x1 插槽- 1 x PCI 插槽- 支持 AMD Quad CrossFireXTM、CrossFireXTM和双显卡技术
板载显卡 - A- 系列 APU 中集成 AMD Radeon IID 8000/7000 系列图形-DirectX 11.1、Pixel Shader 5.0(FM2+ CPU)。DirectX 11、Pixel Shader 5.0(FM2 CPU)。- 最大共享内存 2GB- 支持三个 VGA 输出选项:D-Sub、DVI-D 和 HDMI- 支持三显示器- 支持 HDMI,最高分辨率达 1920x1200 @ 60Hz- 支持 Dual-link DVI-D,最高分辨率达 2560x1600 @ 60Hz- 支持 D-Sub,最高分辨率达 1920x1200 @ 60Hz- 支持 HDMI,可支持 Auto Lip Sync、Deep Color(12bpc)、xvYCC与HBR(高位速音频)(需配备兼容 HDMI 的显示器)- 支持蓝光立体 3D 和 HDMI- 支持 AMD Steady Video ^TM 2.0:最新视频后处理能力,可为家庭/在线视频提供自动降低抖动的功能- 通过 DVI-D 和 HDMI 接口支持 HDCP 功能- 通过 DVI-D 和 HDMI 接口可播放 1080 线蓝光光盘(BD)
音效 - 具有内容编解码器)- 优质 Blu-ray保护功能的 7.1 CH 高清音频(Realtek ALC892 音频音频支持
板载 LAN 功能- Qualcomm- 支持 Qualcomm- 支持 Wake-On-支持高能效以太网 802.3az- 支持 PXEPCIE x1 Gigabit LAN 10/100/1000 Mb/s®Atheros® AR8171®Atheros® 网上安全唤醒技术LAN(网上唤醒)
Rear Panel I/OI/O - 1 个 PS/2(后面板输入 /输出接口 ) - 1个 DVI-D 接口- 1 个 HDMI 接口- 1 个光纤 SPDIF 输出接口- 4 个可直接使用的 USB 2.0 接口- 2 个可直接使用的 USB 3.0 接口(AMD A75 FCI (Hudson-D3))- 1 个 RJ-45 局域网接口与 LED 指示灯(ACT/LINK LED 和SPEED LED)- 高保真音频插孔:后置喇叭 / 中置喇叭 / 低音喇叭 / 音频输入/ 前置喇叭 / 麦克风界面鼠标 / 键盘接口- 1 个 D-Sub 接口- 1 个 HDMI 接口- 1 个光纤 SPDIF 输出接口- 4 个可直接使用的 USB 2.0 接口- 2 个可直接使用的 USB 3.0 接口(AMD A75 FCI (Hudson-D3))- 1 个 RJ-45 局域网接口与 LED 指示灯(ACT/LINK LED 和SPEED LED)- 高保留真音频插孔:后置喇叭 / 中置喇叭 / 低音喇叭 / 音频输入/ 前置喇叭 / 麦克风
存储 - 6 x SATA3 6.0Gb/s 连接头,支持 RAID (RAID 0, RAID 1 和RAID 10), NCQ, AHCI 和热插拔功能
连接头- 1 x 打印机端口接针- 1 x 串行接口- 1 x 机箱开启警告功能接针- 1 x TPM 接针- 1 x 电源指示灯连接排针- 2 x CPU 风扇接头(1 x 4 针,1 x 3 针)- 1 x 机箱风扇接头(4 针)- 1 x 电源风扇接头(3 针)- 1 x 24 针 ATX 电源接头- 1 x 8 针 12V 电源接头- 1 x 前置音频面板接头- 3 x USB 2.0 接口(可支持 6 个额外的 USB 2.0 接口)- 1 x AMD A75 FCH (Hudson-D3) 的 USB 3.0 接针(可支持 2 个额外的 USB 3.0 接口)- 1 x 红外线模块接头
BIOS - 64Mb AMI- 支持即插即用(Plug and Play,PnP)- ACPI 1.1 电源管理唤醒功能- 支持 jumperfree 免跳线模式- SMBIOS 2.3.1 支持- DRAM 和 CPU 电压多功能调节器UEFI Legal BIOS,具有多语言 GUI 支持
支持光盘 -MediaEspresso Start8(30 天试用版)驱动程序、工具软件、杀毒软件(测试版本)、CyberLink 6.5 试用版、Chrome 谷歌浏览器和工具栏、
硬件监控器 - CPU 温度侦测- 机箱温度侦测- CPU 风扇转速计- 机箱风扇转速计- CPU/ 机箱静音风扇- CPU/ 机箱风扇多速控制- 机箱开启侦测- 电压范围:+12V、+5V、+3.3V、核心电压
操作系统 - Microsoft® Windows® 8.1 32 位元 /8.1 64 位元 /8 32 位元8 64 位元 /7 32 位元 /7 64 位元适用于此主板
认证 - FCC, CE,- 支持 ErP/EuP(WHQL需要同时使用支持 ErP/EuP 的电源供应器)

* 请参阅华擎网站了解详细的产品信息:http://www.asrock.com

1.3 跳线设置

插图所示的就是设置跳线的方法。当跳线

帽放置在针脚上时,这个跳线就是“短

接”。如果针脚上没有放置跳线帽,这个

跳线就是“开路”。插图显示了一个3针

脚的跳线,当跳线帽放置在针脚 1 和针脚 2 之间时就是“短接”。

ASROCK FM2A75M Pro4+ - 跳线设置 - 1
Short

ASROCK FM2A75M Pro4+ - 跳线设置 - 2
Open

ASROCK FM2A75M Pro4+ - 跳线设置 - 3

接脚 设定

清除 CMOS

(CLRCMOS1, 3 针脚跳线)

(见第2页第9项)

ASROCK FM2A75M Pro4+ - 接脚 设定 - 1
默认设置

ASROCK FM2A75M Pro4+ - 接脚 设定 - 2
清除 CMOS

注意:C LRC MOS1 允许您清除 CMOS 中的数据。如要清除并将系统参数恢复至设置,请关闭计算机,然后从电源插座上拔掉电源线。等待 15 秒后,使用跳线帽将 C LRC MOS1 上的插针 2 和插针 3 短接 5 秒。但是,请勿在更新 BIOS 后立即清除 CMOS。如果需要在更新 BIOS 后立即清除 CMOS,必须在执行 CMOS 清除操作之前,先启动然后关闭系统。请注意,只有取出 CMOS 电池,密码、日期、时间、用户默认配置文件、1394 GUID 和 MAC 地址才会被清除。

ASROCK FM2A75M Pro4+ - 接脚 设定 - 3

如果您清除了CMOS,机箱开启功能可能会被侦测到。请调节BIOS选项“Clear Status”(清除状态)清除之前机箱防盗侦测状态的纪录。

1.4 板载接头和接口

ASROCK FM2A75M Pro4+ - 板载接头和接口 - 1

板载接头和接口不是跳线。切勿将跳线帽放置在这些接头和接口上。将跳线帽放置在接头和接口上将会导致主板的永久性损坏!

Serial ATA3 接口 这里有六组 Serial ATA3

(SATA3_1: 见第 2 页第 14 项) (SATA3) 接口支持 Serial

(SATA3_2: 见第 2 页第 15 项) (SATA) 数据线作为内部储存

(SATA3_3: 见第 2 页第 13 项) 设置。目前 SATA3 界面理论

(SATA3_4: 见第 2 页第 12 项) 上可提供高达 6.0Gb/s 的数

(SATA3_5: 见第 2 页第 11 项) 据传输速率。

(SATA3_6: 见第 2 页第 10 项) SATA3_1 SATA3_3

USB 2.0 扩展接头 除了位於 USB/PWR 面板的四个默

(9 针 USB_5_6) 认 USB 2.0 接口之外, 这款

(见第2页第19项)主板有三组USB2.0接针。

这组 USB 2.0 接针可以支持

两个 USB 2.0 接口。

(9 针 USB_7_8)

(见第2页第20项)

ASROCK FM2A75M Pro4+ - 板载接头和接口 - 2

text_image USB_PWR P-8 r+g GND DUMMY 1 GND P+7 P-7 USB_PWR

(9 针 USB_9_10)

( 见第 2 页第 21 项 )

ASROCK FM2A75M Pro4+ - 板载接头和接口 - 3

text_image USB_PWR P-10 P+10 GND DUMMY 1 GND P+9 P-9 USB_PWR

USB 3.0 扩展接头 除了位於 I/O 面板的两个默认

(19 针 USB3_3_4) USB 3.0 接口之外,这款主板有

(见第2页第8项)一组USB3.0接口。这组USB3.0

ASROCK FM2A75M Pro4+ - 板载接头和接口 - 4

text_image 接针可以支持两个 USB 3GND 接 IntA_P3_SSTX- IntA_P3_SSTX+ GND IntA_P3_D- IntA_P3_D+ GND IntA_P4_SSTX- IntA_P4_SSTX+ GND IntA_P4_D- IntA_P4_D+ DUMMY 口。

红外线模块接头 这个接头支持一个选配的无

(5 针 IR1) 线发送和接受红外线的

(见第 2 页第 25 项) 模块。

ASROCK FM2A75M Pro4+ - 板载接头和接口 - 5

前置音频面板接头 可以方便连接音频设备。

(9 针 HD_AUD101)

(见第2页第26项)

ASROCK FM2A75M Pro4+ - 板载接头和接口 - 6

text_image PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L

ASROCK FM2A75M Pro4+ - 板载接头和接口 - 7

  1. 高保真音频 (High Definition Audio, HDA) 支持智能音频接口检测功能 (Jack Sensing), 但是机箱面板的连线必须支持 HDA 才能正常使用。请按我们提供的手册和机箱手册上的使用说明安装您的系统。

  2. 如果您使用 AC'97 音频面板,请按照下面的步骤将它安装到前面板音频接针: A. 将 Mic_IN(MIC) 连接到 MIC2_L。

B. 将 Audio_R(RIN) 连接到 OUT2_R,将 Audio_L(LIN) 连接到 OUT2_L。

C. 将 Ground(GND) 连接到 Ground(GND)。

D. MTC_RET 和 OUT_RET 仅用于 HD 音频面板。您不必将它们连接到 AC'97 音频面板。

E. 开启前置麦克风。

在 Windows ^® 8 / 8 64 位元 / 7 / 7 64 位元操作系统中:在 Realtek 控制面板中点击“FrontMic”。调节“Recording Volume”。

系统面板接头

(9 针 PANEL1)

(见第2页第16项)

ASROCK FM2A75M Pro4+ - 系统面板接头 - 1

text_image PLED+ PLED- PWRBTN# GND 1 DUMMY RESET# GND HDLED- HDLED+

这个接头提供数个系统前面板功能。

ASROCK FM2A75M Pro4+ - 系统面板接头 - 2

根据下面的针脚说明连接机箱上的电源开关、重启按钮与系统状态指示灯到这个排针。根据之前请注意针脚的正负极。

PWRBTN(电源开关):

连接机箱前面板的电源开关。您可以设置用电源键关闭系统的方式。

RESET(重启开关):

连接机箱前面板的重启开关。当电脑死机且无法正常重新启动时,可按下重启开关重新启动电脑。

PLED(系统电源指示灯):

连接机箱前面板的电源状态指示灯。当系统运行时,此指示灯亮起。

当系统处于 S1 待机模式时,此指示灯保持闪烁。当系统处于 S3/S4 待

机模式或关机(S5)模式时,此指示灯熄灭。

HD LED(硬盘活动指示灯):

连接机箱前面板的硬盘动作指示灯。当硬盘正在读取或写入数据时,

此指示灯亮起。

前面板设计因机箱不同而有差异。前面板模块一般由电源开关、

重启开关、电源指示灯、硬盘动作指示灯、喇叭等构成。将您的机

箱前面板连接到此排针时,请确认连接线与针脚上的说明相对应。

机箱喇叭接头

(4 针 SPEAKER1)

(见第2页第18项)

ASROCK FM2A75M Pro4+ - 机箱喇叭接头 - 1

请将机箱喇叭连接到这个接头。

电源指示灯连接排针 请将机箱电源指示灯连接到

(3 针 PLED1) 这一排针,以指示系统电源

(见第2页第17项)状态。当系统在运行时,

LED 指示灯亮。在 S1 模式

下,LED 指示灯会不停闪

烁。在 S3/S4 或 S5 模式(关

机)下,LED 指示灯会熄灭。

机箱,电源风扇接头

(4 针 CHA_FAN1)

(见第2页第28项)相接。

(3 针 PWR_FAX1)

( 见第 2 页第 1 项 )

请将风扇连接线接到这个

ASROCK FM2A75M Pro4+ - 机箱喇叭接头 - 2

ASROCK FM2A75M Pro4+ - 机箱喇叭接头 - 3

接头,并让黑线与接地的针脚

CPU 风扇接头

(4 针 CPU_FAN1)

( 见第 2 页第 3 项 )

ASROCK FM2A75M Pro4+ - 机箱喇叭接头 - 4

请将 CPU 风扇连接线接到这个接头,并让黑线与接地的针脚相接。

ASROCK FM2A75M Pro4+ - 机箱喇叭接头 - 5

虽然此主板支持 4-Pin CPU 风扇(Quiet Fan,静音风扇),但是没有调速功能的 3-Pin CPU 风扇仍然可以在此主板上正常运行。如果您打算将 3-Pin CPU 风扇连接到此主板的 CPU 风扇接口,请将它连接到 Pin 1-3。

Pin 1-3 连接 3-Pin 风扇的安装

ASROCK FM2A75M Pro4+ - 机箱喇叭接头 - 6

(3 针 CPU_FAN2)

(见第2页第4项)

ASROCK FM2A75M Pro4+ - 机箱喇叭接头 - 7

ATX 电源接头 请将 ATX 电源供应器连接到这

(24 针 ATXPWR1) 个接头。

(见第2页第7项)

ASROCK FM2A75M Pro4+ - 机箱喇叭接头 - 8

ASROCK FM2A75M Pro4+ - 机箱喇叭接头 - 9

虽然此主板提供 24-pin ATX 电源接口,但是您仍然可以使用传统的 20-pin ATX 电源。为了使用 20-pin ATX 电源,请顺著 Pin 1 和 Pin 13 插上电源接头。

12

ASROCK FM2A75M Pro4+ - 机箱喇叭接头 - 10

20-Pin ATX 电源安装说明

ATX 12V 接头 请将一个 ATX 12V 电源供应

(8 针 ATX12V1) 器接到这个接头。

(见第2页第2项)

ASROCK FM2A75M Pro4+ - 机箱喇叭接头 - 11

ASROCK FM2A75M Pro4+ - 机箱喇叭接头 - 12

虽然此主板提供 8-pin ATX 12V 电源接口,但是您仍然可以使用传统的 4-pin ATX 12V 电源。为了使用 4-pin ATX 12V 电源,请顺著 Pin 1 和 Pin 5 插上电源接头。

4-Pin ATX 12V 电源安装说明

ASROCK FM2A75M Pro4+ - 机箱喇叭接头 - 13

串行接口连接器 这个 COM1 端口支持一个串行

(9 针 COM1) 接口的外设。

(见第2页第24项)

ASROCK FM2A75M Pro4+ - 机箱喇叭接头 - 14

text_image 端口支持一个串行 DDR1 DDTR#1 DDSR#1 CCIS#1 GND TTXD1 DDCD#1

机箱开启警告功能接针 本主板支持机箱开启侦测功

(2 针 C11) 能,可侦测机箱盖是否被移动

(见第 2 页第 27 项)。此功能需机箱具备机箱开

启侦测设计。

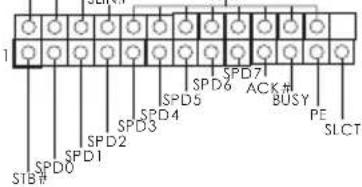

打印机端口接针 这是一个连接打印机端口的

(25 针 LPT1) 接口,方便您连接打印机设

( 见第 2 页第 23 项 )

ASROCK FM2A75M Pro4+ - 机箱喇叭接头 - 15

text_image SPD0 SPD1 SPD2 SPD3 SPD4 SPD5 SPD6 SPD7 ACK# BUSY PE SLCT

备。

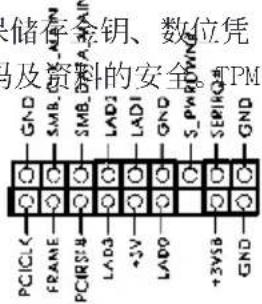

TPM 接针 此接头支援信赖平台模组(TPM)

(17 针 TPMS1) 系统,可确保储存条钥、数位凭

(见第2页第22项)证、密码及资料的安全。TPM系统

ASROCK FM2A75M Pro4+ - 机箱喇叭接头 - 16

text_image 存储锁、数位凭 及资料的安全。TPM

也能强化网路安全、保护数位身分并确定平台完整性。

2. BIOS 信息

主板上的 Flash Memory 存储了 BIOS 设置程序。请再启动电脑进行开机自检(POST)

时按下 键进入 BIOS 设置程序;此外,你也可以让开机自检(POST)

进行常规检验。如果你需要在开机自检(POST)之后进入BIOS设置程序,请按下

++Alt>+键重新启动电脑,或者按下系统面板上的重启按钮。有关

BIOS 设置的详细信息,请查阅随机支持光盘里的用户手册(PDF 文件)。

3. 支持光盘信息

本主板支持各种微软视窗操作系统:Microsoft® Windows® 8.1 32 位元 /8.1 64 位元 /8 32 位元 /8 64 位元 /7 32 位元 /7 64 位元。主板随机支持光盘包含各种有助于提高主板效能的必要驱动和实用程序。请将随机支持光盘放入光驱里,如果电脑的“自动运行”功能已启用,屏幕将会自动显示主菜单。如果主菜单不能自动显示,请查找支持光盘内 BIN 文件夹下的“ASRSETUP.EXE”,并双击它,即可调出主菜单。

电子信息产品污染控制标示

依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子信息产品污染控制标示要求」,电子信息产品应进行标示,藉以向消费者揭露产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或对人身、财产造成严重损害的期限。依上述规定,您可于本产品之印刷电路板上看见图一之标示。图一中之数字为产品之环保使用期限。由此可知此主板之环保使用期限为 10 年。

ASROCK FM2A75M Pro4+ - 支持光盘信息 - 1

text_image 10

图一

有毒有害物质或元素的名称及含量说明

若您欲了解此产品的有毒有害物质或元素的名称及含量说明,请参照以下表格及说明。

部件名称铅(Pb)有害物质或元素
镉(Cd)汞(Hg)六价铬(Cr(VI))多溴联苯(PBB)多溴二苯醚(PBDE)
印刷电路板及电子组件XOOOOO
外部信号连接头及线材XOOOOO

O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定的限量要求以下。
X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准规定的限量要求,然该部件仍符合欧盟指令 2002/95/EC 的规范。
备注:此产品所标示之环保使用年限,系指在一般正常使用状况下。

1. 主機板簡介

謝謝你採#了華聲 FM2A75M Pro4+主機板,木主機板由華聲嚴格製造,品質可靠,穩定性好,能夠獲得卓越的性能。此快速安裝指南包括了主機板介紹和合步驟安裝指導。您可以查看支持光碟裡的使#手#了解更詳細的資料。

ASROCK FM2A75M Pro4+ - 主機板簡介 - 1

由於主機板規格和 BIOS 軟體將不斷更新,木王世之相關內容變更恕不另行通知。請留意華聲樂站上公布的更新版本。你也可以在華聲樂站找到最新的顯示士和 CPU 支援列表。

華華網址:http://www.asrock.com

如果您需要與此主機板有關的技術支援,請參觀我們的網站以了解您使用機種的規格訊息。

華聲 FM2A75M Pro4+ 支援光碟

兩條 Serial ATA(SATA) 數據線(選配)

- 坑 I/0 搜板

ASROCK FM2A75M Pro4+ - 主機板簡介 - 2

ASRock提醒您...

若要在Windows ^® 8/864億元/7/764億元中發揮更好的效能,建議您將儲存裝置組態中的BIOS選項設為AHCI模式。有關BIOS設定的詳細資訊,請參閱支援光碟中的「僅作青手冊」。

1.2 主機板規格

架構 - Micro ATX 規格- 全同態電容設計
A-Style - 家庭等
處理器 - 支援插座 FM2+ 95W / FM2 100W 處理器- 4 + 2 電源相位設計
晶片組 - AMD A75 FCII (Hudson-D3)
系統記憶體 - 支援閉通道 DDR3 記憶體技術- 4 俯 DDR3 DIMM 插槽- 支援 DDR3 1866/1600/1333/1066 non-ECC、un-buffered 記憶體- 最常支援 64GB 系統容量- 支援 Intel ® Extreme Memory Profile(XMP)1.3/1.2- 支援 AMD Memory Profile(AMP)
擴充插槽 - 1 x PCI Express 3.0 x16 插槽(PCIE1: x16 極式)* PCIE 3.0 做支援 FM2+ CPU。使* FM2 CPU 時,僅支援PCIE 2.0。- 1 x PCI Express 2.0 x16 插槽(PCIE3: x4 極式)- 1 x PCI Express 2.0 x1 插槽- 1 x PCI 插槽- 支援 AMD Quad CrossFireXTM、CrossFireXTM 和雙顯士技術
壓建顯示 - A 系列 APU 整合 AMD Radeon HD 8000/7000 系列顯示晶片- FM2+ CPU 採* DirectX 11.1、Pixel Shader 5.0。FM2 CPU採* DirectX 11、Pixel Shader 5.0。- 最大共享話憶體 2GB- 支援三俯 VGA 輸出選項:D-Sub、DVI-D 和 HDMI- 支援三台顯視器- 支援 HDMI,最常解析度達 1920x1200 @ 60Hz- 支援 Dual-link DVI-D,最常解析度達 2560x1600 @ 60Hz- 支援 D-Sub,最常解析度達 1920x1200 @ 60Hz- 支援 HDMI,可支援 Auto Lip Sync、Deep Color (12bpc)、xvYCC 與 HBR(高位元率音效)(需具備相容 HDMI 的鈕幕)- 支援使* HDMI 播放藍光立體 3D 影像- 支援 AMD Steady VideoTM 2.0:最新影像倍處理能力,而言家庭/線上影像提供自動降低地震的功能-DVI-D 和 HDMI 接口支援 HDCP 功能-DVI-D 和 HDMI 接口可播放 1080p 藍光光碟(BD)
音放 - 7.1 CH HD 音訊含內容保護(Realtek ALC892音訊轉碼器)功能- 帮階藍光音訊支援
樂路功能 - PCIE x1 Gigabit LAN 10/100/1000 Mb/s- Qualcomm®Atheros® AR8171- 支援 Qualcomm®Atheros® Security Wake On Internet Technology- 支援樂路唤醒- 支援 Energy Efficient Ethernet 802.3az- 支援 PXE
Rear Panel I/O 界面I/O - 1 偶 PS/2 滑鼠 / 鍵盤接口(後夢板輸入 / - 1 偶 D-Sub 接口輸出接口 ) - 1 偶 HDMI 接口- 1 偶光纖 SPDIF 輸出接口- 4 偶可直接使的 USB 2.0 接口- 2 偶可直接使的 USB 3.0 接口 (AMD A75 FCH (Hudson-D3))- 1 偶 RJ-45 高操接口與 LED 指示燈(ACT/LINK LED 和 SPEED LED)- 常清晰音放插孔:後置喇叭 / 壓置喇叭 / 低音喇叭 / 音放輸入/ 前置喇叭 / 多瓦壓
儲存裝置 - 6 x SATA3 6.0Gb/s 接頭,支援 RAID (RAID 0, RAID 1 和 RAID 10), NCQ, AHCI 和熱插投功能
接頭 - 1 x 紅外總標包接頭- 1 x 印表機接針- 1 x 序列埠- 1 x 機殼開段警告功能接頭- 1 x TPM 接頭- 1 x 電源指示燈接頭- 2 x CPU 压敲接頭(1 x 4 斜 , 1 x 3 斜)- 1 x 機箱压敲接頭(4 斜)- 1 x 電源压敲接頭(3 斜)- 1 x 24 斜 ATX 電源接頭- 1 x 8 斜 12V 電源接頭- 1 x 前置音放接頭- 3 x USB 2.0 接頭(甲支援 6 偶額外的 USB 2.0 接口)- 1 x AMD A75 FCH (Hudson-D3) 的 USB 3.0 接頭(甲支援 2 偶額外的 USB 3.0 接口)
BIOS - 64Mb AMIUEFI Legal BIOS,具诸多國語言 GUI 支援- 支援即插即* (Plug and Play, PnP)- ACPI 1.1 電源管理唤醒功能- 支援 jumperfree 免跳線模式- 支援 SMBIOS 2.3.1- DRAM、CPU 電壓多功能部節
支援光碟 - 騙動程式、工具軟體、防毒軟體(註* 版本)、CyberLinkMediaEspresso 6.5 試* 版、Google Chrome Browser 和Toolbar、Start8 (30 天註*)
硬體監控 - CPU 溫度偵測- 機箱溫度偵測- CPU 压翁轉速計- 機箱压翁轉速計- CPU/ 機箱靜音压翁- CPU/ 機箱压翁多速控制- 機殼開段偵測- 電壓範圍:+12V,+5V,+3.3V,核心電壓
操作系統 - Microsoft® Windows® 8.1 32 位元 /8.1 64 位元 /8 32 位元/8 64 位元 /7 32 位元 /7 64 位元
認證 - FCC, CE,- 支援 ErP/EuP(WHQL需要作時使*支援 ErP/EuP 的電源供應器)

* 計參閱華聲網站了解詳細的產品訊息:http://www.asrock.com

1.3 跳線設置

插圖所示的就是設置跳線的方法。當跳線帽放置在針腳上時,這個跳線就是“徑接”。如果針腳上沒有放置跳線帽,這個跳線就是“間路”。插圖顯示了一個3針腳的跳線,當跳線帽放置在針腳1和針腳2之間時就是“徑接”。

ASROCK FM2A75M Pro4+ - 跳線設置 - 1
Short

ASROCK FM2A75M Pro4+ - 跳線設置 - 2
Open

ASROCK FM2A75M Pro4+ - 跳線設置 - 3

接聊 設定

清除 CMOS

(CLRCMOS1, 3 针峰跳线)

(见第2页第9项)

ASROCK FM2A75M Pro4+ - 接聊 設定 - 1

ASROCK FM2A75M Pro4+ - 接聊 設定 - 2
默認設置

ASROCK FM2A75M Pro4+ - 接聊 設定 - 3

ASROCK FM2A75M Pro4+ - 接聊 設定 - 4
清除 CMOS

註:CLRCMOS1 口供您清除 CMOS 的資料。若要清除及重設系統參數並恢復者預設設定,請先關閉電腦電源,並從電源插座投下電源線,等待 15 秒鐘之後,使其跳線暫使 CLRCMOS1 的 pin2 及 pin3 短路 5 秒的時間。但請勿於更新 BIOS 後立即清除 CMOS。如需於更新 BIOS 後立即清除 CMOS,您必須先開機再關機,然後再執行 CMOS 清除操作。請注意,只有在移除 CMOS 電泡的情況下,密碼、日期、時曆、使用者預設設定檔、1394 GUID 及 MAC 住址才會清除。

ASROCK FM2A75M Pro4+ - 接聊 設定 - 5

如果您清除了CMOS,攤散開設功能可能會被偵測到。請詳鑿BIOS選項”Clear Status”(清除狀態)清除之前攤散防盜偵測狀態的紀錄。

1.4 接頭

ASROCK FM2A75M Pro4+ - 接頭 - 1

此類接頭是不*跳線帽連接切,請不要*跳線帽短接這些接頭。跳線帽不正確的放置將會導致主機板的次人性損壞!

接頭 圖示 說門

Serial ATA3 接口 這裡有六組 Serial ATA3

(SATA3_1: 见第 2 頁第 14 項) (SATA3) 按 ^50 、上接 SATA 數據

(SATA3_2: 见第 2 頁第 15 項) 總任者部請有款量

(SATA3_3: 見第 2 頁第 13 項) 目前 SATA3 界面理论上

(SATA3_4: 見第 2 頁第 12 項) 可提供普通 6.0Gb/s 的數據

(SATA3_5: 見第 2 頁第 11 項)傳輸速率。

(SATA3_6: 見第 2 頁第 10 項) SATA3_1 SATA3_3

USB 2.0 擊元接頭 除了位移 58 × 10 面板的压倍

(9 针 USB_5_6) USB 2.0 接口之外,建款

(見第2頁第19項)上機板有三組USB 2.0接

針。年組 USB 2.0 接針可以 GND P+S

USB 3.0 擴充接頭 除了位於 I/O 面板的兩徑 USB

(19 针 USB3_3_4) 3.0 接口之 外bus 运动 Int4/F4/SSRX-

(見第2頁第8項)組 USB3.0接针。這組USB3.0

接针可以支援可值 USB 3.0 接 IntA_P4_SS

IntA_P3_SSTX-

IntA_P3_SSTX+ GND

GND +O+IntA P4 D-

IntA P3 D- +O O+ IntA P4 D+

IntA_P3_D+ DUMMY

Γ。

紅外線橫組接頭 這個接頭支援一般選配的棋

(5 针 IR1)

(见第2页第25项)外線。

ASROCK FM2A75M Pro4+ - 接頭 - 2

組,已入夾無線傳輸和接收紅

前置音放接頭 口以方便連接音格爾倉。

(9 针 HD_AUDIO1)

( 见第 2 页第 26 項 )

ASROCK FM2A75M Pro4+ - 接頭 - 3

text_image 高格磁带。 PRESENCE# MIC_RET OUT_RET 1 OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L

ASROCK FM2A75M Pro4+ - 接頭 - 4

  1. 喜清晰音放(High Definition Audio, HDA)支援智能音放接口檢測功能(Jack Sensing), 但是機箱面板的連線必須支持HDA才能正常使用。請按我們提供的手印和機箱手印上的使用說明安裝您的系統。
  2. 如果您使用 AC' 97 音放面板,请按照下面的步骤将它安装到前面板音放接针: A. 将 Mic_IN(MIC) 連接到 MIC2_L。

B. 将 Audio_R(RIN) 連接到 OUT2_R,將 Audio_L(LIN) 連接到 OUT2_L。
C. 將 Ground(GND) 連接到 Ground(GND)。
D. MIC_RET 和 OUT_RET 值於 HD 音旋面板。您不必將它們連接到 AC' 97 音旋面板。

E. 開段前置麥克壓。

在 Windows

^® 8 / 8 64 位元 / 7 / 7 64 位元作業系統 ^1 :

在 Realtek 控制面板“點選” FrontMic”。調整” Recording

Volume"。

系統面板接頭 卫接各種不附燈,電源開關及

(9 钋 PANEL1)

(見第2頁第16項)

ASROCK FM2A75M Pro4+ - 接頭 - 5

text_image 电源開關器 PLSD PLED- PWRBTN# GND DUMMY RESET# GND HDLED- HDLED+

重啟鍵等各種連線。

ASROCK FM2A75M Pro4+ - 接頭 - 6

據下面的腳色說用連接機箱上的電源閘關、重壓按鈕與系統狀

您指示燈到這個接頭。請先注意釘聊的正負極。

PWRBTN(電源開關):

連接機箱前面板的電源開關。您可以設定*電源鍵關閉系統的方式。

RESET( 重隕隕隕 ):

連接機箱前面板的重閘開關。當電窗當機具無法正常重新啟動時,可

按下重開開關重新啟動電喘。

PLED( 系統電源指示燈 ):

連接機箱前面板的電源狀態指示燈。當系統運行時,此指示燈亮起。

當系統處於 S1 待命擇式時,此指示燈保持閃爍。當系統處於 S3/S4 待

命模式式關機(S5)模式時,此指示燈熄滅。

HD LED(硬碟活動指示燈);

連接機箱前面板的硬碟動化指示燈。當硬碟正在讀取或寫入數據時,

此指示燈亮起。

前面板設計與機箱不加而有差異。前面板摺組一般由電湧開關、

查開開關、電源指示燈、硬碟活動指示燈、喇叭等樣式。將您的機

箱前面板連接到此接頭時,請確認連接線與針腳上的說明相對應。

機箱喇叭接頭 計將機箱喇叭連接到這個接

(4 针 SPEAKER1)

(见第2页第18项)

ASROCK FM2A75M Pro4+ - 接頭 - 7

頭。

電源指示燈接頭 請將機箱電源指示燈連接到

(3) PLED1 此接頭,以指示系統電源轉

(见第2页第17项)態。當系統正在運印時,

LED 指示燈亮。在 S1 模式

下,LED 指示燈會不停即

樂。在 S3/S4 式 S5 模式(關

機)下,LED指示燈會熄滅。

機箱,電源壓齒接頭

(4) CHA_FANI) 頭,並讓黑線與接地針腳

(见第2页第28项)相接。

(3 金 PWR_FAN1)

(见第2页第1项)

ASROCK FM2A75M Pro4+ - 接頭 - 8

text_image CHA FAN SPEED +12V FAN_SPEED_CONTROL GND

+12V

GND | PWR FAN SPEED

ASROCK FM2A75M Pro4+ - 接頭 - 9

請將座臨連接線接到這個接

CPU 屈部接頭

(4 钉 CPU_FAN1) 接頭,並讓黑鯨與接鉤的金 ^L 郵

(見第2頁第3項)

FAN SPEED CONTROL

接的针脚

ASROCK FM2A75M Pro4+ - 接頭 - 10

請將 CPU 壓氣連接線接到這個

相接。

ASROCK FM2A75M Pro4+ - 接頭 - 11

雖然此主板支持 4-Pin CPU 压翁(Quiet Fan,靜音壓翁),但是沒有諧遠功能的 3-Pin CPU 压翁仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 压翁連接到此主板的 CPU 压翁接口,請將它連接到 Pin 1-3。

Pin 1-3 連接 3-Pin 壓前的安裝

ASROCK FM2A75M Pro4+ - 接頭 - 12

(3 针 CPU_FAN2) (見第 2 頁第 4 項)

ASROCK FM2A75M Pro4+ - 接頭 - 13

ATX 電源接頭 請將 ATX 電源供應標連接到這 (24 針 ATXPWR1) 偶接頭。 (見第 2 頁第 7 項)

ASROCK FM2A75M Pro4+ - 接頭 - 14

ASROCK FM2A75M Pro4+ - 接頭 - 15

雖然此主機板提供 24-pin ATX 電源接口,但是您仍然可以使「傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源,請順著 Pin 1 和 Pin 13 插上電源接頭。

ASROCK FM2A75M Pro4+ - 接頭 - 16

ATX 12V 電源接口 請注意,必需將帶声 ATX 12V (8 针 ATX12V1) 插頭的電源供應器連接到這個 (見第 2 頁第 2 項)插座,這樣就可以提供充足的電力。如果不這樣做,就會導致供電故障。

ASROCK FM2A75M Pro4+ - 接頭 - 17

貶然此主機板提供 8-pin ATX 12V 電源接口,但是您仍然可以使#傳統的 4-pin ATX 12V 電源。言了使# 4-pin ATX 12V 電源,請 4 順著 Pin 1 和 Pin 5 插上電源接頭。

序列埠 這個序列埠 COM1 支援 TIPB 序

(9 钋 COM1) 列埠的装置。

(见第2页第24项)

ASROCK FM2A75M Pro4+ - 接頭 - 18

text_image 受 RRD#1 DDIR#1 DDSR#1 CCIS#1 IRBI# RRTS#1 GND TTXD1 DDCD#1

機械開啟警告功能接頭 此主機板支援機械開啟偵測

(2 钉 C11) 功能,甲偵測機散蓋是否 (見第 2 頁第 27 項)動。此功能需機散與聯機散 開板偵測設計。

印表機接針 這是一個連接印表機的接口,方

TPM 接針 此接頭支援信頡正合模組 (TPM)

(17 针 TPMS1) 系統,可確保儲存鑰、數位憑

(見第2頁第22項)證、密碼及食料的安 TPM 系

ASROCK FM2A75M Pro4+ - 接頭 - 19

text_image 储能强化电路安全、保証 自分並確定平台完整性 PCICLC FRAME PCIRJ14 LAD3 +3V LADO +3YSB GND

2. BIOS 訊息

主板上的Flash Memory晶片存储了BIOS設置程序。啟動系統,在系統開機自檢(POST)的通程按下鍵,就已進入BIOS設置程序,否則將繼續進行開機自檢之常規檢驗。如果需要在開機自檢後進入BIOS設置程序,請按下++鍵重新啟動電腦,或者按下系統面板上的重閘按鈕。功能設置程序儲存有主板自身的和連接在其上的設備的結省和設定的參數。這些訊息於在啟動系統和系統運行需要時,測試和初始化元件。有關BIOS設置的詳細訊息,請查閱隨攜支援光碟裡的使用。

3. 支援光碟訊息

木主板支援各種微軟 Windows® 操作系統: Microsoft® Windows® 8.1 32 位元 /8.1 64 位元 /8 32 位元 /8 64 位元 /7 32 位元 /7 64 位元。主板附帶的支援光碟包含各種自助於提高主板放能的必要驅動和實*程式。請將隨機支援光碟放入光碟機裡,如果系統的“自動運行”功能已啟出,銀幕將會自動顯示主菜單。如果主菜單不能自動顯示,請直覺支援光碟BIN 之佳志下的 ASRSETUP.EXE 之佳並從點它,即可謂出主菜單。

1. Penjelasan

手册助手
由Anthropic提供支持
等待您的消息
产品信息

品牌 : ASROCK

型号 : FM2A75M Pro4+

类别 : 主板
