FM2A75M Pro4+ - Материнская плата ASROCK - Бесплатное руководство пользователя

Тип продукта	Материнская плата
Бренд	ASRock
Модель	FM2A75M Pro4+
Форм-фактор	Micro ATX
Сокет процессора	FM2+ (совместим с FM2)
Чипсет	AMD A75 FCH (Hudson-D3)
Тип памяти	DDR3 non-ECC, без буфера
Количество слотов памяти	4 x DIMM (двухканальный)
Максимальный объем памяти	64 ГБ
Поддерживаемые частоты памяти	DDR3 1866/1600/1333/1066
Слоты расширения	1 x PCIe 3.0 x16, 1 x PCIe 2.0 x16 (x4), 1 x PCIe 2.0 x1, 1 x PCI
Встроенная графика	AMD Radeon HD 8000/7000 (в зависимости от APU)
Видеовыходы	D-Sub, DVI-D, HDMI (тройной монитор)
Максимальное разрешение	HDMI до 1920x1200, DVI-D до 2560x1600
Аудио	7.1 CH HD (Realtek ALC892)
Сеть	Gigabit LAN (Qualcomm Atheros AR8171)
Порты SATA	6 x SATA 6 Гбит/с (RAID 0,1,10)
Порты USB на задней панели	4 x USB 2.0, 2 x USB 3.0
Порты USB (внутренние)	3 x USB 2.0 разъема (6 портов), 1 x USB 3.0 разъем (2 порта)
Разъемы питания	ATX 24-контактный, ATX 12V 8-контактный
BIOS	AMI UEFI 64 МБ, многоязычный
Поддерживаемые операционные системы	Windows 8.1/8/7 (32/64 бит)
Сертификаты	FCC, CE, WHQL, ErP/EuP
Комплект поставки	Материнская плата, краткое руководство, CD с поддержкой, 2 кабеля SATA, панель ввода/вывода
Особые функции	Твердотельные конденсаторы, Home Cloud, AMD CrossFireX, тройной монитор

Часто задаваемые вопросы - FM2A75M Pro4+ ASROCK

Какие процессоры совместимы с материнской платой ASRock FM2A75M Pro4+?

Эта материнская плата поддерживает процессоры AMD с сокетами FM2+ и FM2, с максимальным TDP 95 Вт для FM2+ и 100 Вт для FM2. Рекомендуются APU серии A.

Каков максимальный объем памяти и тип поддерживаемой оперативной памяти?

Материнская плата поддерживает до 64 ГБ памяти DDR3 non-ECC без буфера в двухканальной конфигурации. Поддерживаемые частоты: 1866/1600/1333/1066 МГц. Поддерживаются профили XMP и AMP.

Как правильно установить оперативную память?

Вставьте планки в слоты DIMM, соблюдая порядок для двухканального режима (обычно слоты 1 и 2 или 3 и 4). Обратитесь к руководству для оптимальной конфигурации. Планки должны быть одного типа и, желательно, одной частоты.

Можно ли использовать вентилятор CPU с 3 контактами на 4-контактном разъеме?

Да, вы можете подключить 3-контактный вентилятор к 4-контактному разъему. Подключите его к контактам 1, 2 и 3 (4-й контакт PWM остается неиспользованным). Функция управления скоростью будет недоступна.

Как обновить BIOS?

Загрузите последнюю версию BIOS с сайта ASRock. Поместите файл на USB-накопитель, отформатированный в FAT32. Загрузите систему, нажмите F2 или Del для входа в BIOS, затем используйте инструмент 'Instant Flash' для обновления.

Как сбросить CMOS?

Выключите компьютер и отключите кабель питания. Откройте корпус и найдите перемычку CLRCMOS1. Переместите колпачок на контакты 2 и 3 на 5 секунд, затем верните на контакты 1 и 2. Подключите кабель и включите компьютер.

Какие операционные системы поддерживаются?

Материнская плата совместима с Windows 8.1 (32/64 бит), Windows 8 (32/64 бит) и Windows 7 (32/64 бит). Необходимые драйверы находятся на прилагаемом CD.

Можно ли использовать несколько мониторов?

Да, благодаря выходам D-Sub, DVI-D и HDMI вы можете подключить до трех мониторов одновременно. Максимальное разрешение: 1920x1200 через HDMI и 2560x1600 через DVI-D.

Как активировать RAID?

Для настройки RAID (0, 1 или 10) войдите в BIOS, перейдите в 'Advanced' > 'Storage Configuration' и установите режим SATA на RAID. Сохраните и перезагрузитесь. Во время POST нажмите Ctrl+F для входа в утилиту RAID AMD.

Что делать, если компьютер не запускается после установки?

Проверьте, что все кабели питания правильно подключены (ATX 24-контактный и 12V 8-контактный). Убедитесь, что оперативная память надежно зафиксирована. При необходимости сбросьте CMOS для сброса BIOS на настройки по умолчанию.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ FM2A75M Pro4+ ASROCK

Благодарим вас за покупку материнской платы ASRock FM2A75M Pro4+ надежной материнской платы, изготовленной в соответствии с постоянно предъявляемыми ASRock жесткими требованиями к качеству. Она обеспечивает превосходную производительность и отличается отличной конструкцией, которые отражают приверженность ASRock качеству и долговечности.

Данное руководство по быстрой установке включает вводную информацию о материнской плате и пошаговые инструкции по ее установке. Более подробные сведения о плате можно найти в руководстве пользователя на компакт-диске поддержки.

Спецификации материнской платы и программное обеспечение BIOS иногда изменяются, поэтому содержание этого руководства может обновляться без уведомления. В случае любых модификаций руководства его новая версия будет размещена на веб-сайте ASRock без специального уведомления. Кроме того, самые свежие списки поддерживаемых модулей памяти и процессоров можно найти на сайте ASRock. Адрес веб-сайта ASRock http://www.asrock.com При необходимости технической поддержки по вопросам данной материнской платы посетите наш веб-сайт для получения информации об используемой модели. www.asrock.com/support/index.asp

1.1 Комплектность

Материнская плата ASRock FM2A75M Pro4+ (форм-фактор Micro ATX)

Руководство по быстрой установке ASRock FM2A75M Pro4+

Компакт-диск поддержки ASRock FM2A75M Pro4+

2 x кабель данных Serial ATA (SATA) (дополнительно)

1 x I/O Щит Группы ввода / вывода

ASRock напоминает...

Для обеспечения максимальной производительности OC Windows® 8 / 8 64-bit / 7 / 7 64-bit рекомендуется в BIOS выбрать для параметра Storage Configuration (Конфигурация запоминающего устройства) режим AHCI. Подробные сведения о настройке BIOS см. в руководстве пользователя на прилагаемом компакт-диске.

1.2 Спецификации

Платформа - форм-Использование только твердотельных конденсаторов	-фактор Micro ATX
A-Style - Home Cloud
Процессор - Поддержка разъема FM2+ 95 Вт / процессоров FM2 100 Вт- Технология 4 + 2 Power Phase Design
Набор микросхем	- AMD A75 FCH (Hudson-D3)
Память- 4 x гнезда DDR3 DIMM- Поддержите DDR3 1866/1600/1333/1066 не- ECC,безбуферная память- Макс. 64 Гб- поддержка профиля Intel ^® Extreme Memory Profile (XMP)1.3/1.2- поддержка профиля AMD Memory Profile (AMP)	- Поддержка технологии Dual Channel DDR3 Memory Technology
Гнезда - 1 x слота PCI Express 3.0 x16 (PCIE1: режим x16)расширения * PCIE 3.0 поддерживается только с процессором FM2+. Cпроцессором FM2 поддерживается только PCIE 2.0.- 1 x гнезда PCI Express 2.0 x16 (PCIE3: режим x4)- 1 x гнезда PCI Express 2.0 x1- 1 x гнезда PCI- Поддерживаются режимы AMD Quad CrossFireXTM, CrossFireXTM и двойные видеокарты
Графика - Встроенный процессор AMD Radeon HD серии 8000/7000 с графикой в APU серии A- DirectX 11.1, Pixel Shader 5.0 с процессором FM2+. DirectX 11, PixelShader 5.0 с процессором FM2.- Макс. объем разделяемой памяти 2GB- Три VGA-выхода: D-Sub, DVI-D и HDMI- Поддержка работы с тремя мониторами- Поддержка HDMI с максимальным разрешением до 1920x1200 @60 Гц- Поддержка Dual-Link DVI-D с максимальным разрешением до2560x1600 @ 60 Гц- Поддержка D-Sub с максимальным разрешением до 1920x1200 @60 Гц- Поддержка Auto Lip Sync, Deep Color (12 бит на цветовой канал), xvYCC и HBR (High Bit Rate Audio) через HDMI (необходим монитор с разъемом HDMI)- Поддержка стандарта Blu-ray Stereoscopic 3D со спецификацией HDMI
- Поддержка технологии AMD Steady Videopostobработки видеоизображения для автоматического устранениядрожания при просмотре домашних и онлайновых видеозаписей- Поддержка функции HDCP через разъемы DVI-D и HDMI- Подержат Blu-луч 1080p (КОММУТАЦИОННАЯ ДОСКА) черезразъемы DVI-D и HDMI	TM 2.0: новая функция
Аудиосистема(аудиокодек Realtek ALC892)- Поддержка Premium Blu-ray Audio	- 7.1-канальный звук высокой четкости HD Audio с защитой данных
ЛВС - PCIE x1 Gigabit LAN 10/100/1000 M6/c- Qualcomm®Atheros® AR8171- Поддержка технологи Qualcomm®Atheros® Security Wake OnInternet Technology- Поддержка Wake-On-LAN- Поддержка Energy Efficient Ethernet 802.3az- Поддержка PXE
Разъемы ввода- I/O Panelвывода на задней - 1 x порт мыши/клавиатуры PS/2панели - 1 x D-Sub port- 1 x DVI-D port- 1 x HDMI port- 1 x порт Optical SPDIF Out- 4 x порта USB 2.0 на задней панели в стандартнойконфигурации- 2 x порта USB 3.0 на задней панели в стандартнойконфигурации (AMD A75 FCH (Hudson-D3))- Разъем 1 x RJ-45 LAN с светодиодным индикатором (индикаторACT/LINK и индикатор SPEED)- Соединитель звуковой подсистемы: тыльная колонка / центральная/ субвуфер / линейный вход / передняя колонка / микрофон
Запоминающие - 6 x разъема SATA3 6,0 Гбит/с, поддержка функций RAID (RAID 0,устройства RAID 1 и RAID 10), NCQ, AHCI и «горячего подключения»
Колодки иплате - 1 x Разъем порта печати- 1 x Колодка COM- 1 x разъем датчика открытой крышки- 1 x колодка TPM- 1 x разъем Power LED- 2 x соединитель CPU FAN (1 x 4-контактный, 1 x 3-контактный)- 1 x соединитель Chassis FAN (4-контактный)- 1 x соединитель Power FAN (3-контактный)- 1 x 24-контактный Колодка питания ATX- 1 x 8-контактный Разъем ATX 12 B- 1 x Аудиоразъем передней панели- 3 x Колодка USB 2.0 (одна колодка для поддержки 6дополнительных портов USB 2.0- 1 x Колодка USB 3.0 AMD A75 FCH (Hudson-D3) (одна колодка дляподдержки 2 дополнительных портов USB 3.0)
BIOS - 64 M6 AMI - поддержка “Plug and Play” - ACPI 1.1, включение по событиям - поддержка режима настройки без перемычек - поддержка SMBIOS 2.3.1 - Регулировка напряжений DRAM и CPU	JEFI Legal BIOS с поддержкой многоязычного ГИП
Компактдиск поддержки Toolbar, Start8 (демоверсия на 30 дней)	- Драйверы, Утилиты, Антивирус (пробная версия), Пробная версия программы CyberLink MediaEspresso 6.5, Google Chrome Browser и
Контроль - Датчик температуры ЦП оборудования - Датчик температуры корпуса - Тахометр вентиляторов ЦП питания - Тахометр вентиляторов корпуса питания - Бесшумный вентилятор ЦП/корпуса - Управление оборотами вентилятора ЦП/корпуса - Определение открытой крышки - Контроль напряжения: +12V, +5V, +3.3V, Vcore
Операцион - Совместимость с Microsoft® Windows® 8.1 32-bit / 8.1 64-bit / 8 32-bit / 8 64-bit / 7 32-bit / 7 64-bit
ные системы - FCC, CE, WHQL Сертификаты - Совместимость с ErP/EuP Ready (требуется блок питания совместимый с ErP/EuP)

* Для детальной информации продукта, пожалуйста посетите наш вебсайт: http://www.asrock.com

1.3 Установка перемычек

Конфигурация перемычек иллюстрируется на рисунке. Когда перемычка надета на контакты, они называются "замкнутыми" (short). Если на контактах перемычки нет, то они называются "разомкнутыми" (open). На иллюстрации показана 3-контактная перемычка, у которой контакты 1 и 2 замкнуты.

Short

Open

Перемычка Установка Описание

Очистка CMOS

(CLRCMOS1,

3-контактная перемычка)

(см. стр. 2, п. 9)

Стандартные Очистка CMOS

Примечание. Контактная колодка CLRCMOS1 позволяет очистить данные CMOS. Для очистки данных и восстановления заводских системных параметров сначала выключите компьютер и отсоедините сетевую вилку кабеля питания от электророзетки. Выждите не менее 15 секунд и колпачковой перемычкой на 5 секунд перемкните штырьки 2 и 3 контактной колодки CLRCMOS1. Однако не производите очистку CMOS непосредственно после обновления BIOS. Если необходимо очистить CMOS сразу же после окончания обновления BIOS, то, перед очисткой CMOS, необходимо сначала выполнить загрузку системы, а затем завершить ее работу. Примите во внимание, что пароль, дата, время, профиль пользователя по умолчанию, идентификатор 1394 GUID и MAC-адрес будут очищены только тогда, когда будет извлечена из своего гнезда батарейка CMOS.

Очистка CMOS может вызвать срабатывание датчика открытой крышки. Измените опцию «Clear Status» в BIOS, чтобы очистить записи о предыдущих срабатываниях датчика.

1.4 Колодки и разъемы на плате

Имеющиеся на плате колодки и разъемы НЕ ЯВЛЯЮТСЯ контактами для перемычек. НЕ УСТАНАВЛИВАЙТЕ перемычки на эти колодки и разъемы – это приведет к необратимому повреждению материнской платы!

Разъемы Serial ATA3 шесть соединителя Serial ATA3

(SATA3_1, см. стр. 2, п. 14)

(SATA3_2, см. стр. 2, п. 15)

(SATA3_3, см. стр. 2, п. 13)

(SATA3_4, см. стр. 2, п. 12)

(SATA3_5, см. стр. 2, п. 11)

(SATA3_6, см. стр. 2, п. 10)

предназначают

подключения

устройств хран

SA3_6

использованием интерфейсных

кафелеи SA 1A3. В настоящее

время интерфейс SATA

допускает скорость переда

данных до \ 6,0 Гбит/с.

SATA3_1

SATA3_3

Колодка USB 2.0 Помимо четыре стандартных

(9-контактный USB_5_6) портов USB 2.0 на панели ввода-

(см. стр. 2, п. 19) вывода, на данной материнской

плате предусмотрено три разъема

USB 2.0. Каждый разъем USB 2.0

поддерживает два порта USB 2.0.

(9-контактный USB_7_8)

(см. стр. 2, п. 20)

(9-контактный USB_9_10)

(см. стр. 2, п. 21)

USB_PWR P-8 r+8 GND DUMM 1 GND P+7 P-7 USB_PWR

USB_PWR P-10 P+10 GND DUMMY 1 P-9 P+9 GND USB_PWR

Колодка USB 3.0 Помимо два стандартных

(19-контактный USB3_3_4)

(см. стр. 2, п. 8)

плате предусмотрен один разъем

USB 3.0. Этот разъем USB 2.0

поддерживает два порта USB 3.0+

Vbus IntA_P4_SSRX- IntA_P4_SSRX+ GND IntA_P4_SSTX- IntA_P4_SSTX+ GND IntA_P4_D- IntA_P4_D+ DUMMY

портов USB 3.0 на панели ввода- вывода, на данной материнской

Колодка инфракрасного модуля Данная колодка позволяет

(5-контактный IR1) подключить дополнительный

(см. стр. 2, п. 25) модуль беспроводного

инфракрасного

приемопередатчика.

Аудиоразъем передней Этот интерфейс предназначен

панели для присоединения

(9-контактный HD_AUDIO1) аудиокабеля передней панели,

(см. стр. 2, п. 26) обеспечивающего

подключение аудиоустройств и управление ими.

PRESENCE # MIC_RET OUT_RE удобное OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L

1. Система High Definition Audio поддерживает функцию

автоматического обнаружения разъемов (Jack Sensing), однако для ее правильной работы кабель панели в корпусе должен поддерживать HDA. При сборке системы следуйте инструкциям, приведенным в нашем руководстве и руководстве пользователя для корпуса.

1. Если вы используете аудиопанель АС'97, подключите ее к колодке аудиоинтерфейса передней панели следующим образом:

A. Подключите выводы Mic_IN (MIC) к контактам MIC2_L.

B. Подключите выводы Audio_R (RIN) к контактам OUT2_R, а выводы Audio_L (LIN) к контактам OUT2_L.

C. Подключите выводы Ground (GND) к контактам Ground (GND).

D. Контакты MIC_RET и OUT_RET предназначены только для аудиопанели HD. При использовании аудиопанели АС'97 очать их не нужно.

E. Процедура активации микрофона приведена ниже.]

Для OC Windows

® 8 / 8 64-бита / 7 / 7 64-бита:

Перейдите к вкладке «FrontMic» (Передний микрофон) в панели управления Realtek. Отрегулируйте уровень «Recording

Volume» (Громкость записи).

Колодка системной панели

(9-контактный PANEL1)

(см. стр. 2, п. 16) передней панели системы

PLED + PLED- PWRBTN # GND 1CT6M8I 1 DUMMY RESET# GND HDLED- HDLED+

Данная колодка обеспечивает работу нескольких функций

Подключите к этому разъему кнопку питания, кнопку сброса и индикатор состояния системы на корпусе в соответствии с указанным ниже назначением контактов. При подключении кабелей необходимо соблюдать полярность положительных и отрицательных контактов.

PWRBTN (кнопка питания):

Подключите к этим контактам кнопку питания на передней панели корпуса. Способ выключения системы с помощью кнопки питания можно настроить.

RESET (кнопка сброса):

Подключите к этим контактам кнопку сброса на передней панели корпуса. Нажмите кнопку сброса для перезагрузки компьютера, если компьютер «завис» и нормальную перезагрузку выполнить не удается.

PLED (индикатор питания системы):

Подключите к этим контактам индикатор состояния питания на передней панели корпуса. Этот индикатор светится, когда система работает. Индикатор мигает, когда система находится в режиме ожидания S1. Этот индикатор не светится, когда система находится в режиме ожидания S3 или S4, либо выключена (S5).

HDLED (индикатор активности жесткого диска):

Подключите к этим контактам индикатор активности жесткого диска на передней панели корпуса. Этот индикатор светится, когда осуществляется считывание или запись данных на жестком диске.

Конструкция передней панели может различаться в зависимости от корпуса. Модуль передней панели в основном состоит из кнопки питания, кнопки сброса, индикатора питания, индикатора активности жесткого диска, динамика и т.п. При подключении к этому разъему модуля передней панели корпуса удостоверьтесь, что провода подключаются к соответствующим контактам.

Колодка динамика корпуса Подключите к этой колодке (4-контактный SPEAKER1) кабель от динамика на корпусе (см. стр. 2, п. 18) компьютера.

разъем Power LED Подключите индикатор Power LED

(3-контактный PLED1) к этому разъему для отображения

(см. стр. 2, п. 17) статуса питания системы отот

светодиод продолжит мигать в

режиме S1. Светодиод будет

выключен в режимах S3/S4 или

S5 (система выключена).

Chassis и Power Fan-coединители

(4-контактный CHA_FAN1)

(см. стр. 2, п. 28)

CHA_FAN_SPEED

(3-контактный PWR_FAN1)

(см. стр. 2, п. 1)

Подключите кабели вентилятора

к соединителям и присоедините черный шнур к штырю

заземления.

Разъем вентилятора Подключите к этому разъему

процессора кабель вентилятора процессора

(4-контактный CPU_FAN1) так, чтобы черный провод

(см. стр. 2, п. 3) соответствовал контакту земли.

Данная материнская плата поддерживает вентиляторы процессора с 4-контактным разъемом (функция тихого режима вентилятора), однако вентиляторы с 3-контактным разъемом также будут успешно работать, хотя функция управления скоростью вращения вентилятора окажется недоступной. Если вы хотите подключить вентилятор процессора с 3-контактным разъемом к разъему вентилятора процессора на данной материнской плате, для этого следует использовать контакты 1-3.

Контакты 1-3 подключены

Установка вентилятора с 3-контактным разъемом

(3-контактный CPU_FAN2)

(см. стр. 2, п. 4)

Колодка питания АТХ Подключите к этой колодке

(24-контактный ATXPWR1) кабель питания А

(см. стр. 2, п. 7)

Несмотря на то, что эта материнская плата предусматривает 24-штыревой разъем питания АТХ, работа будет продолжаться, даже если адаптируется традиционный 20-штыревой разъем питания АТХ. Для использования 20-штыревого разъема питания АТХ вставьте источник питания вместе со штекером 1 и штекером 13.

Установка 20-штыревого разъема питания АТХ 1

12

Колодка питания 12V-АТХ Обратите внимание, что к этому

(8-контактный ATX12V1) разъему необходимов

(см. стр. 2, п. 2) подключить вилку блока питания

АТХ 12 В, чтобы обеспечить

1 5

достаточную мощность

электропитания. В противном

случае включение системы будет

невозможно.

эта объединительная плата обеспечивает АТХ с 8 булавками 12V

соединитель власти, это может все еще работать, если Вы принимаете традиционный ATX с 4-Pin 12V электропитание. Чтобы использовать

электропитание ATX с 4-Pin, пожалуйста включите ваше электропитание

наряду с Булавкой 1 и Прикрепите 5.

ATX C 4-Pin 12V Установка Электропитания

Колодка СОМ-порта

(9-контактный COM1)

(см. стр. 2, п. 24)

Данная колодка СОМ-порта позволяет подключить модуль порта СОМ.

Датчик открытой крышки

(2-контактный Cl1)

(см. стр. 2, п. 27)

Эта материнская плата

поддерживает функцию

определения открытой крышки,

которая позволяет определить,

была ли снята крышка корпуса.

Функция требует поддержку со

стороны корпуса.

Разъем порта печати

(25-выводов LPT1)

(см. стр. 2, п. 23)

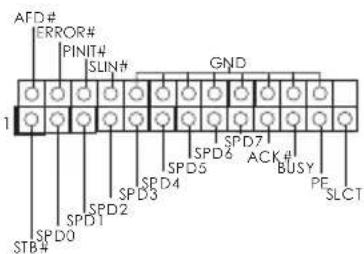

AFD# ERROR# PINIT4 SLIN# GND SPD5 SPD6 SPD7 SPD3 SPD2 SPD4 SPD1 SPD0 STB4 SPD7 ACK# BUSY PE SLCT

Это интерфейс кабеля порта

печати, обеспечивающий удобное

подключение принтеров.

Колодка ТРМ Этот разъем обеспечивает (17-выводов TPMS1) поддержку системы Trusted (см. стр. 2, п. 22) Platform Module (TPM), которая способна обеспечить надежное хранение ключей, цифровых сертификатов, паролей и датчных Systems ТРМ также повышает уровень сетевой безопасности, защищает цифровые идентификаторы и обеспечивает целостность платформы.

2. Информация о BIOS

Утилита настройки BIOS (BIOS Setup) хранится во флэш-памяти на материнской плате. Чтобы войти в программу настройки BIOS Setup, при запуске компьютера нажмите или во время самопроверки при включении питания (Power-On-Self-Test – POST). Если этого не сделать, то процедуры тестирования POST будут продолжаться обычным образом. Если вы захотите вызвать BIOS Setup уже после POST, перезапустите систему с помощью клавиш + + или нажатия кнопки сброса на корпусе системы. Подробную информацию о программе BIOS Setup вы найдете в Руководстве пользователя (в формате PDF) на компакт-диске поддержки.

3. Информация о компакт-диске поддержки с программным обеспечением

Данная материнская плата поддерживает различные операционные системы Microsoft Windows : 8.1 32-bit / 8.1 64-bit / 8 32-bit / 8 64-bit / 7 32-bit / 7 64-bit. Поставляемый вместе с ней компакт-диск поддержки содержит необходимые драйверы и полезные утилиты, которые расширяют возможности материнской платы. Чтобы начать работу с компакт-диском поддержки, вставьте его в дисковод CD-ROM. Если в вашем компьютере включена функция автозапуска (AUTORUN), то на экране автоматически появится главное меню компакт-диска (Main Menu). Если этого не произошло, найдите в папке BIN на компакт-диске поддержки файл ASRSETUP.EXE и дважды щелкните на нем, чтобы открыть меню.
