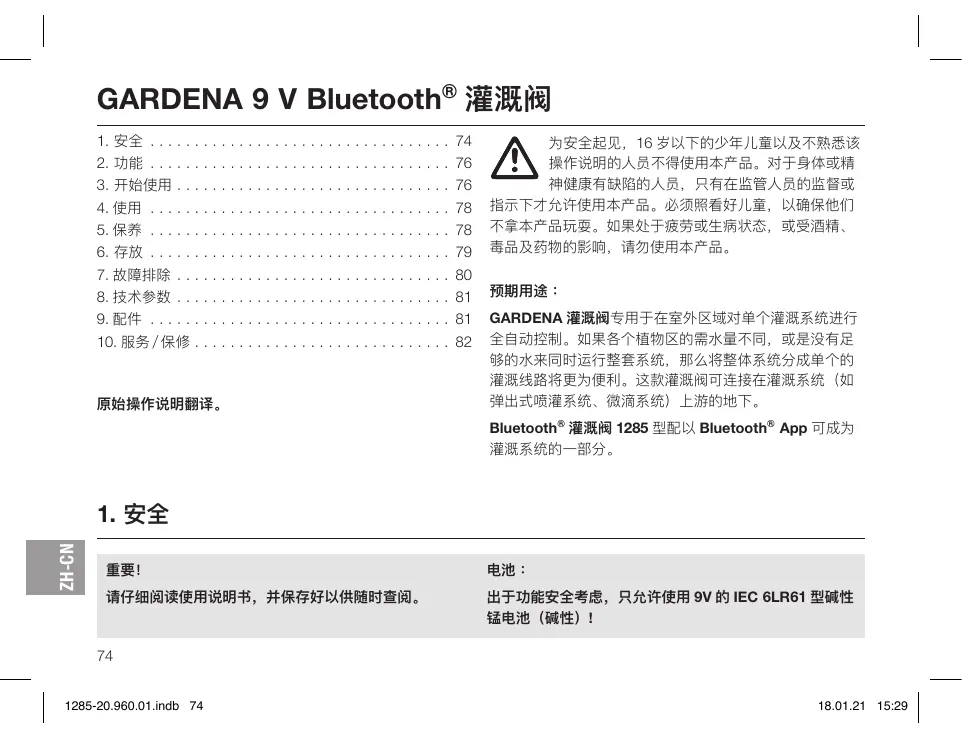

用户手册 1285 GARDENA

1. 安全 74
   2.功能 76
   3.开始使用 76
   4.使用 78
2. 保养 78
   6.存放 79
   7.故障排除 80
   8.技术参数 81
   9.配件 81
   10.服务/保修 82

原始操作说明翻译。

为安全起见，16岁以下的少年儿童以及不熟悉该操作说明的人员不得使用本产品。对于身体或精神健康有缺陷的人员，只有在监管人员的监督或

指示下才允许使用本产品。必须照看好儿童，以确保他们不拿本产品玩耍。如果处于疲劳或生病状态，或受酒精、毒品及药物的影响，请勿使用本产品。

预期用途：

GARDENA灌溉阀专用于在室外区域对单个灌溉系统进行全自动控制。如果各个植物区的需水量不同，或是没有足够的水来同时运行整套系统，那么将整体系统分成单个的灌溉线路将更为便利。这款灌溉阀可连接在灌溉系统（如弹出式喷灌系统、微滴系统）上游的地下。

Bluetooth®灌溉阀1285型配以Bluetooth®App可成为灌溉系统的一部分。

1. 安全

重要！

请仔细阅读使用说明书，并保存好以供随时查阅。

电池：

出于功能安全考虑，只允许使用9V的IEC6LR61型碱性锰电池（碱性）！

注意！

不得使用充电电池，否则无法保证为期1年的使用寿命！

为避免长期不在家时因电池电量不足而导致灌溉控制系统中断，当电池符号亮起黄色时，请更换电池。

请定期检查电池有无损坏。

请勿使用已损坏的电池。

请让儿童远离损坏的电池。

开始使用：

灌溉阀堵塞：

如果水中有污垢，请在设备上游连接一个GARDENA1510型中央过滤器。

灌溉系统水压：

由于灌溉系统的功能取决于各自的水压，因此要确保各条浇灌管路的浇灌时间不重叠，或是保障所规划的浇灌线路有足够的水压及水量。同时还请参考GARDENA宣传册“自动灌溉”中的规划说明。

注意！

如果在阀门打开的情况下拔下控制单元，那么阀门将一直保持打开状态直到控制单元被重新插回。

危险！心脏停搏！

本产品在操作过程中产生电磁场。在某些情况下，该电磁场可能会影响主动或被动医疗植入物的功能。为了防止严重或致命的伤害，在使用本产品之前，有医疗植入物的人员应该咨询他们的医生和植入物制造商。

危险！窒息危险！

较小的部件容易被吞咽。塑料袋可能导致幼儿窒息危险。在安装过程中远离幼儿。

2.功能

灌溉阀：

GARDENA 9 V Bluetooth® 灌溉阀通过 GARDENA

Bluetooth®App进行配置，由一个阀门和一个控制单元组成。

这款灌溉阀将按照所设定程序自动接管浇灌工作，因此也可用于主人度假不在家期间。

控制元件/显示灯[图F1]:

① 连接LED:

蓝灯闪烁3分钟：

蓝灯亮起10秒：

正在连接

连接成功

3. 开始使用

通过GARDENABluetooth®App操作：

您可以通过免费的GARDENA Bluetooth® App 随时控制GARDENA Bluetooth® 灌溉阀。该程序可从Apple AppStore以及Google Play Store下载。

② LED电池显示灯：

绿灯亮起：

电量可达1年

黄灯亮起：

电量至少4周

红灯闪烁：

电量最多4周

红灯亮起：

电池已耗光，阀门不再打开。

已打开的阀门将安全关闭。

电池显示灯在更换过电池后将会复位。

③ 灌溉激活LED

绿灯亮起10秒。

④ 手动按钮：

按下手动按钮一次，可激活状态查询，电池状态将显示10秒。再按一次则激活手动灌溉。

设置灌溉阀：

• 根据Bluetooth®App中的时间表：启动灌溉，灌溉时长，灌溉日
• 按需在Bluetooth®App中：启动和终止
• 按需在灌溉阀上：启动和终止

放入电池[图11]：

电池不包括在交货范围内。

工作时长约为1年。根据外部温度和传输频率的不同，工作时长可能会不一样。

1. 将控制单元从阀门上拔下。
2. 将电池⑧放进电池盒⑤中（请注意正负极）。连接LED指示灯闪烁。
3. 重新将控制单元安回控制阀。

安装阀箱[图12/I3/I4]:

如果灌溉阀要装在地下，则必须将其安装在牢固且防踩踏的阀箱 ⑥ （阀盒/阀井）中。比如GARDENA1254/1255/1290/1292号。

1. 做一份铺设计划。更多信息请见GARDENA宣传册”自动灌溉”。
2. 地下安装：在阀箱⑥下方垫上粗砂石料⑦以便排水。
3. 让阀箱的上沿与草皮齐平。这样就不会在修剪草坪时损坏阀箱。

灌溉阀在GARDENA阀箱V1和V3中的安装请参见相应的操作说明。

无阀箱安装灌溉阀[图15]:

危险！水流方向！

安装灌溉阀 ⑧ 时，请注意水流方向（箭头），以确保正常运行。

1. 用GARDENA7219号聚四氟乙烯密封带密封螺丝连接。

连接GARDENA安装管 ⑨ (2700/2701/2718)或第三方产品：

1. 将GARDENA连接器 ⑩ 2763拧入灌溉阀 ⑧
2. 连接GARDENA安装管⑨或是第三方产品（25mm）。

连接土壤湿度传感器（可选）[图16]:

除了时间上的控制之外，还可以另外通过土壤湿度进行调控。

在土壤足够湿润时，灌溉过程将被中断或跳过。

1. 将土壤湿度传感器⑩放置在浇灌区域内。
2. 将插头 ⑫ 插入控制单元的传感器 ⑧ 接口中。

常规安装[图17]：

在使用2750/2751/2752/2753/2755号产品时，必须在标有箭头的位置上用密封带（比如7219号）进行密封。

4. 使用

设置阀门控制[图01]:

全自动控制：

借助GARDENABluetooth®App进行定时浇灌。

被自动打开的阀门可以通过阀门上的手动按钮或是App来手动关闭。

将选档杆 ⑧ 设置为 AUTO/OFF。

手动控制：

不取决于时间控制的持续水流。

将选择杆 ⑬ 设置为 ON。

5. 保养

清洁灌溉阀：

危险！人身伤害！

有受伤以及损坏产品的危险。

请勿用水或水射流清洁本产品（尤其是高压水射流）。
请勿使用化学品进行清洁（包括汽油和溶剂）。其中有些会损坏关键的塑料部件。

恢复出厂设置[图F1/I1]:

9VBluetooth®控制单元被重置为出厂设置。

1.取出电池⑧。
2. 按住手动按钮 ④，将电池 ⑧ 插入电池盒 ⑤。（注意极性 +/−）
3. 再将手动按钮 ④ 按住 10 秒。约 10 秒之后将恢复为出厂设置，连接 LED 指示灯闪烁。

请用柔软的湿布巾来清洁灌溉阀。

6.存放

停止使用：

必须将本产品保存在儿童接触不到的地方。

本款灌溉阀专用于室外，防冻功能有限。要实现绝对的防冻保护，需在霜冻前拆下阀门。另一种办法是排空灌溉阀前后的管道系统。

1.取出电池以保护其不受损害（请见3.开始使用）。
2. 将灌溉阀保存在干燥、封闭且防冻的地方。

排空管道系统：

排空阀门之前的管道系统：

1. 关闭水龙头并断开水龙头和GARDENA2722/2795接线盒之间的连接软管。这样就能让空气涌入。
2. 如果灌溉系统直接与生活用水连接，则关闭水源并打开生活用水管道的排水龙头。
3. 将所有阀门的选档杆 ⑱ 设置在 ON 的位置。
4. 如使用了GARDENA阀箱V3，则打开集成的排水盖。

排空阀门之后的管道系统：

前提条件：排水阀的安装深度比灌溉阀更深或是相同。

直接在阀门之后安装GARDENA排水阀2760。设备将通过GARDENA排水阀自动排水。

注意！

如两个前提条件均不符合，则必须拆除相应阀门并做防冻保存。

废弃处理：

(遵循RL2012/19/EU)

本产品不得与普通家庭垃圾一起处理。

必须遵守当地现行环境保护规定进行废弃处理。

重要！

请通过当地的回收站来处理本产品。

电池的废弃处理：

电池只允许在已放空的状态下进行废弃处理。

重要！

通过当地的回收站处理电池。

7. 故障排除

如遇故障，可在以下地址找到常见问题解答：

www.gardena.com/de/bluetooth/faq

问题	可能原因	补救措施
无LED指示灯	电池放置错误。	→注意正负极性(+/-)
	电池已完全耗尽。	→放入新电池。
灌溉阀打不开，没有水流	供水中断。	→打开供水。
	控制单元与灌溉阀的连接不正确。	→正确连接控制单元和灌溉阀。
灌溉阀关不上，不断流水	灌溉阀安装方向与水流相反。	→将灌溉阀调头（注意水流方向）。
	选档杆⑨位于ON位置。	→将选档杆⑨调到AUTO/OFF位置。

注意：如出现其它故障，请联系GARDENA服务中心。维修工作只能由GARDENA服务中心或GARDENA授权的专业经销商进行。

8. 技术参数

Bluetooth®灌溉阀	单位	参数值(1285号)
电压	V (DC)	9
内部SRD(短程无线电天线)
频率范围	千兆赫	2,402-2,480
最大传输功率	mW	10
自由场无线电范围(大约)	m	5
最小/最大运作压力	巴	0.5/12
流动介质		清澈的淡水
最高介质温度	°C	40
使用电池		1 x 9 V 碱性锰(碱性)IEC 6LR61 型
电池使用时长(大约)	a	1

9.配件

GARDENA土壤湿度传感器

根据土壤湿度进行灌溉。

1867号

10. 服务/保修

服务：

请联系背面的地址。

保修声明：

制造商保修可在以下网址查看：www.gardena.com/warranty或致电 [phone]

本制造商保修仅限于满足上述条件时提供备件和维修。对我们制造商提出的其它索赔，例如损害赔偿，并不在制造商保修之列。当然，该制造商保修不影响对经销商/销售商的法定和合同保修索赔。

制造商保修受德意志联邦共和国法律约束。

商标归属脚注

Bluetooth®字样标志和徽标是Bluetooth SIG Inc.拥有的注册商标，GARDENA对这些标志的所有使用均已获得许可。

其它商标和商品名称属于其各自所有者。

GARDENA 9 V Bluetooth® 灌溉閡

1. 安全事項 83
   2.功能 85
2. 咨用 85
3. 操作 87
   5.保養 87
   6.存放 88
   7.故障排除 89
4. 技術參數 90
   9.可用配件 90
5. 服務/保修. 91

原版使用說明翻譯件。

為安全起見，16歲以下的少年兒童以及不熟悉本操作說明的人員不得使用本產品。對於身體或精神健康有缺陷的人員，只有在監管人員的監督或

指示下才允許使用本產品。必須照看好兒童，以確保他們不拿本產品玩耍。如果處於疲勞或生病狀態，或受酒精、毒品及藥物的影響，請勿使用本產品。

預期用途：

GARDENA 灌溉閱專用於在室外區域對單個灌溉系統進行全自動控制。如果各個植物區的需水量不同，或是沒有足夠的水來同時運行整套系統，那麼將整體系統分成單個的灌溉線路將更為便利。這款灌溉閱可連接在灌溉系統（如彈出式噴灌系統、微滴系統）上游的地下。

Bluetooth®灌溉閥1285型配以Bluetooth®App可成為灌溉系統的一部分。

1. 安全事項

重要信息！

請仔細閱讀本使用說明，並妥善保持以備查閱。

電池：

出於功能安全考慮，只允許使用9V的IEC6LR61型鈉性锰電池（鈉性）！

注意！

不得使用充電電池，否則無法保證為期1年的使用壽命！

為避免長期不在家時因電池電量不足而導致灌溉控制器停止運行，當電池符號亮起黃色時，請更換電池。

請定期檢查電池有無損壞。

請勿使用已損壞的電池。

確保兒童遠離損壞的電池。

启用：

灌溉阀堵塞：

如果水中有污垢，請在設備上游連接一個GARDENA 1510中央過濾器。

灌溉系統水壓：

由於灌溉系統的功能取決於各自的水壓，因此要確保各條澆灌管路的澆灌時間不重疊，或是保障所規劃的澆灌線路有足夠的水壓及水量。同時還請參考GARDENA宣傳冊“自動灌溉”中的規劃說明。

注意！

如果在閥門打開的情況下拔下控制單元，那麼閥門將一直保持打開狀態直到控制單元被重新插回。

危險！心臟停搏！

本產品在操作時會產生電磁場。該磁场在特定情況下可影響有源及無源醫療植入物的功能。為避免造成死亡或重傷的危險，配有醫療植入物的人員請在使用本產品之前諮詢自己的醫生和植入物製造商。

危険！窒息危険！

較小的零件很容易被吞下。該塑料袋可能會造成兒童窒息。
安裝途中讓兒童遠離現場。

2.功能

灌溉閤：

GARDENA 9 V Bluetooth® 灌溉閡通過 GARDENA

Bluetooth® App進行配置，由一個閥門和一個控制單元組成。

這款灌溉閥將按照所設定程序自動接管澆灌工作，因此也可用於主人度假不在家期間。

控制元件/指示燈[圖F1]:

① 連接LED:

藍燈閃爛3分鐘： 正在連接

蓝燈亮起10秒：連接成功

3. 启用

您可以通過免費的GARDENA Bluetooth® App 隨時控制 GARDENA Bluetooth® 灵渠閱。該程序可從Apple App Store以及Google Play Store下載。

② LED電池顯示燈：

綠燈亮起： 電量可達1年

黄燈亮起： 電量至少4週

紅燈閃爍： 電量最多4週

紅燈亮起： 電池已耗光，閥門不再打開。

已打開的閥門將安全關閉。

電池指示燈在更換過電池後將會復位。

③ 灌溉激活LED:

綠燈亮起10秒。

④ 手動按鈕：

按下手動按鈕一次，可激活狀態查詢，電池狀態將顯示10秒。再按一次則激活手動灌溉。

設置灌溉闢：

• 根據Bluetooth®App中的時間表：啟動灌溉，灌溉時長，灌溉日
• 按需在Bluetooth®App中：啟動和終止
• 按需在灌溉閥上：啟動和終止

放入電池[圖11]：

電池不包括在交貨範圍內。

工作時長約為1年。根據外部溫度和傳輸頻率的不同，工作時長可能會不一样。

1. 將控制單元從閥門上拔下。
2. 將電池⑧放進電池盒⑤中（請注意正負極）。連接LED指示燈閃爍。
3. 從新將控制單元安回控制閥。

安装閘箱[圖12/13/14]:

如果灌溉閤要裝在地下，則必須將其安裝在牢固且防踩踏的閤箱⑥（閤盒/閤井）中。比如GARDENA1254/1255/1290/1292號。

1. 做一份鋪設計劃。更多信息請見 GARDENA 宣傳冊 “自動灌溉”。
2. 地下安装：在閥箱 ⑥ 下方墊上粗砂石料 ⑦ 以便排水。
3. 安裝時閘箱的上沿要和草皮齊平。這樣就可避免修建草坪時損壞閘箱、

灌溉閥在GARDENA閘盒V1和V3中的安裝請參見相應的操作說明。

無閤盒安裝灌溉閤[圖15]：

注意！水流方向！

安裝灌溉閥 ⑧ 時，請注意水流方向（箭頭），以確保正常運行。

1. 用GARDENA7219號聚四氟乙烯密封帶密封螺絲連接。

連接GARDENA 安裝管 ⑨ (2700/2701/2718)或第三方產品：

1. 將 GARDENA 連接器 (10) 2763 擊入灌溉閥 (8)。
   3.連接GARDENA安裝管 ⑨ 或是第三方產品 (25mm) 。

連接土壤濕度傳感器（可選）[圖16]：

除了時間上的控制之外，還可以另外通過土壤濕度進行調控。

在土壤足夠濕潤時，灌溉過程將被中斷或跳過。

1. 將土壤濕度傳感器 (1) 放置在澆灌區域內。
2. 將插頭⑫插入控制單元的傳感器接口中⑧。

常規安裝 [圖17]：

在使用2750/2751/2752/2753/2755號產品時，必須在標有箭頭的位置上用密封帶（比如7219號）進行密封。

4. 操作

設置閥門控制[圖O1]:

全自動控制：

借助GARDENABluetooth®App進行定時澆灌。

被自動打開的閥門可以通過閥門上的手動按鈕或是App來手動關閉。

將選檔桿 ⑧ 設置為 AUTO/OFF。

手動控制：

不取決于時間控制的持續水流。

將選檔杆 ⑧ 設置為 ON。

恢復出廠設置[圖F1/I1]：

1.取出電池 ⑧
2. 按住手動按鈕④，將電池⑧插入電池盒⑤。（注意極性 + / - ）
3.再將手動按鈕 ④ 按住10秒。約10秒之後將恢復為出廠設置，連接LED指示燈閃爍。

5. 保養

清潔灌溉闢：

危險！肢體傷害！

受傷危險和產品損壞風險。

→請勿用水或水射流(尤其是高壓水射流)來清潔本產品。

→請勿使用化學品（包括汽油和溶劑）進行清潔。這可能會損毀關鍵的塑料部件。
→請用柔軟的濕布巾來清潔灌溉閥。

6. 存放

停止使用：

請將本產品保存在兒童接觸不到的地方。

本款灌溉關專用於室外，防凍功能有限。要實現絕對的防凍保護，需在霜凍前拆下閥門。另一種辦法是排空灌溉關前後的管道系統。

1.取出電池以保護其不受損害（請見3.啓用）。
2. 請將灌溉閘保存在乾燥、封閉且防凍的地方。

排空管道系統：

排空閥門之前的管道系統：

1.關閉水龍頭並斷開水龍頭和GARDENA2722/2795接線盒之間的連接軟管。這樣空氣就能湧入。
2. 如果灌溉系統直接與生活用水連接，則關閉水源並打開生活用水管道的排水龍頭。
3. 將所有閥門的選檔桿 ⑬ 設置在 ON 的位置。
4. 如使用了GARDENA閥盒V3，則打開集成的排水蓋。

排空間門之後的管道系統：

前提條件：排水閘的安裝深度比灌溉閘更深或是相同。

88

將GARDENA排水闊2760直接安裝在閥門之後。設備將通過GARDENA排水闊自動排水。

注意！

如兩個前提條件均不符合，則必須拆除相應閥門並做防凍保存。

廢棄處理：

（依照RL2012/19/EU）

不得將本產品與普通家庭垃圾一起進行廢棄處理。
必須按照當地適用的環保法規進行處理。

重要信息！

通過當地的回收站點對本產品作廢棄處理。

電池的廢棄處理：

電池只允許在已放空的狀態下進行廢棄處理。

重要信息！

通過當地的回收站點處理電池。

7. 故障排除

如遇故障，可在以下地址找到常見問題解答：

www.gardena.com/de/bluetooth/faq

故障	可能原因	補救措施
無LED顯示	電池放置錯誤。	→注意正負極性(+/-)。
	電池已完全耗盡。	→放入新電池。
灌溉闊打不開，沒有水流	供水中斷。	→打開供水源。
	控制單元與灌溉闊的連接不正確。	→正確連接控制單元和灌溉闊。
灌溉闊關不上，不斷流水	灌溉闊安裝方向與水流相反。	→將灌溉闊調頭(注意水流方向)。
	選檔桿⑨位於ON位置。	→將選檔桿⑨設為AUTO/OFF。

說明：如出現其它故障，請聯系 GARDENA 服務中心。只允許由 GARDENA 服務中心以及 GARDENA 授權的專業經銷商進行維修。

8. 技術參數

Bluetooth® 灌溉閣	單位	值(1285號)
電壓	V (DC)	9
內部 SRD(短程無線電天線)
頻率範圍	GHz	2,402-2,480
最大传输功率	mW	10
自由場無線電範圍(大約)	m	5
最小/最大運作壓力	bar	0.5/12
流動介質		清澈淡水
最高介質溫度	°C	40
使用電池		1 x 9 V 鍼锰(鹼性) IEC 6LR61 型
電池使用時長(大約)	a	1

9. 可用配件

GARDENA土壤濕度傳感器

根據土壤濕度進行灌溉。

1867號

10. 服務/保修

服務：

請聯係背面所列地址。

保修聲明：

製造商保修可在以下網址查看：
www.gardena.com/warranty 或致電 [phone]

本製造商保修僅限於滿足上述條件時提供備件和維修。對我們製造商提出的其它索賠，例如損害賠償，並不在製造商保修之列。當然，本製造商保修不影響對經銷商／銷售商的法定和合同保修索賠。

本製造商保修受德意志聯邦共和國法律約束。

商標歸屬腳註

Bluetooth®字樣標誌和徽標是BluetoothSIGInc.擁有的註冊商標，GARDENA對這些標誌的所有使用均已獲得許可。
其它商標和商品名稱屬於其各自所有者。
