MANUALE UTENTE 1285 GARDENA

IT Istruzioni per l'uso

Valvola di irrigazione 9 V Bluetooth®

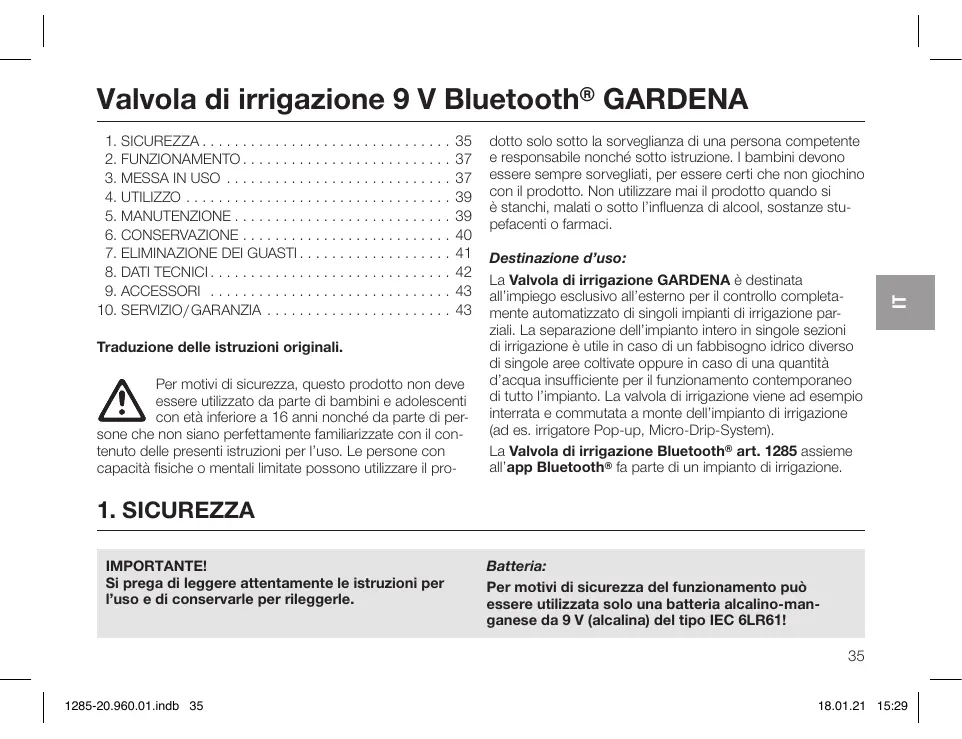

Valvola di irrigazione 9 V Bluetooth® GARDENA

1. SICUREZZA 35
   2.FUNZIONAMENTO 37
   3.MESSA IN USO 37
2. UTILIZZO 39
   5.MANUTENZIONE 39
3. CONSERVAZIONE 40
4. ELIMINAZIONE DEI GUASTI 41
5. DATI TECHNICI 42
   9 ACCESSORI 43
   10.SERVIZIO/GARANZIA 43

Traduzione delle istruzioni originali.

Per motivi di sicurezza, quello prodotto non devesse estere utilizzato da parte di bambini e adolescenti con età inferiore a 16 anni nonché da parte di per

sone che non siano perfettamente familiarizzate con il contentu delle presenti istruzioni per l'uso. Le persone concapacità fisiche o mentali limitate posso sono utilizzare il pro-

dotto solo sotto la sorveglianza di una persona competente e responsable nonché fatto istruzione. I bambini devono essere sempre sorvegliati, per essere certe che non giochino con il prodotto. Non utilizzato mai il prodotto quando si è stanchi, malati o fatto l'influenza di alcool, sostanze stufepacenti o farmaci.

Destinazione d'uso:

La Valvola di irrigazione GARDENA è destinata all'impiego esclusivo all'esterno per il controllo completa-mente automatizzato di singoli impianti di irrigazione parziali. La separazione dell'implanto intero in single sezioni di irrigazione è utile in caso di un fabbisogno idrico diverso di singole aree colivate oppure in caso di una quantità d'accua insufficiente per il funzionamento contemporaneo di tutto l'implanto. La valvola di irrigazione viene ad esempio interrata e commutate a monte dell'implanto di irrigazione (ad es. irrigatore Pop-up, Micro-Drip-System).

La Valvola di irrigazione Bluetooth® art. 1285 assieme all'app Bluetooth® fa parte di un impianto di irrigazione.

1. SICUREZZA

IMPORTANT!

Si prega di leggere attendamente le istruzioni per l'uso e di conservare per rileggerle.

Batteria:

Per motivi di sicurezza del funzionamento cui essere utilizzata solo una batteria alcalino-manganese da 9 V (alcalina) del tipo IEC 6LR61!

ATTENZIONE!

Non si sono utilizzare batterie ricaricabili, dal momento che altrimenti non può essere garantita un'autonoma di 1 anno!

Per evitare un mancato funzionamento della centralina a causa di una batteria debole in caso di assenza prolongata, è necessario Change la batteria non appena il significolo della batteria incomincia a illuminarini di giallo.

Verificare regolarmente la presenza di eventuali danni alle batterie.

Nonutilzzarebatteriedanneggiate.

Tenere lontano i bambini dalle batterie danneggiate.

Messa in uso:

Intasamento della valvola di irrigazione:

In presenza di acqua sporca commutare a Valle dell'impianto unchio centrale GARDENA art. 1510.

Pressione dell'acqua dell'impianto di irrigazione:

Poiché il funzionamento dell'impianto di irrigazione dipende alla pressione dell'acqua, bisogna prestare attenzione affinché i tempi di irrigazione delle singolesezioni di irrigazione non si sovrappongano o che lesezioni previste siano dotate di sufficiente pressione e quantità d'acqua. A tale riguardo osservare leindicazioni di pianificazione conte- nute nella brochure GARDENA "Irrigazione automatica".

ATTENZIONE!

Se il modulo di lavoro viene molto a valvola aperta, la valvola rimane aperta finché il modulo di lavoro non è viene reinsertito.

PERICOLO! Arresto cardiaco!

Questo prodotto durante il suo funzionamento genera un Campo elettromagneto. Questo campo può, in presenza di particolari situazioni, agire sul funzionamento di impianti medici attivi o passivi. Per escludere il pericolo di situazioni che possano condurre a leSIONi gravi o mortali le persone che hanno un impianto medico devono, prima dell'utilizzo di questo prodotto, consultarsi con il proprio medico e il produttore dell'impianto.

PERICOLO! Pericolo di soffocamento!

I piccoli pezzi possono essere ingeriti facilmente. I sacchetti in polietilene rappresentano un pericolo di soffocamento per i bambini piccoli. Tenere i bambini lontano durante il montaggio.

2. FUNZIONAMENTO

Valvola di irrigazione:

La valvola di irrigazione 9 V Bluetooth® GARDENA
viene configurata tramite l'app Bluetooth® GARDENA
e si compone di una valvola e di un modulo pilota.

La valvola di irrigazione effettua automaticamente l'irrigazione in base alla programmazione e, pertanto, cui essere utilizzataanchein vacanza.

Elementi di dato/display [fig. F1]:

① Connection-LED: Lampeggiante di colore blu per 3 min: al collegamento Illuminato di colore blu per 10 s: collegata

3. MESSA IN USO

Utilizzo tramite l'app Bluetooth® GARDENA:

Con l'app gratuite Bluetooth® GARDENA è possiblo contrailare la valvola di irrigazione Bluetooth® GARDENA in qualsiasi momento. L'app vuo essere scaricata dall'Apple Store o da Google Play Store.

② LED del display della batteria:

Illuminato di colore verde: capacità fino a 1 anno
Illuminato di colore giallo: capacità di min. 4 settimane

Lampeggiante di colore rosso:

capacità di max. 4 settimane
Illuminato di colore rosso:
Batteria scarica, la valvola non viene più aperta.
Una valvola aperta viene chiusa in modo sicuro.
Il display della batteria, una volta sostituita, viene resettatto.

③ LED di irrigazione attiva: Illuminato di colore verde per 10 secondi.

④ Pulsante manuale:

Premendo il pulsante manuale una volta si attiva l'interrogazione di stato e lo stato della batteria viene visualizzato per 10 s. Premendo una seconda volta si attiva l'irrigazione manuale.

Impostazioni della valvola di irrigazione:

• In base al programma temporale nell'app Bluetooth®: avvio, durata e giorni di irrigazione
• Se necessario nell'appi联络
• Se necessario nella valvola di irrigazione: Inizio e fine

Inserimento della batteria [fig. 11]:

La batteria non è compresa nella dotazione.

L'autonomia è di circa 1 anno. Il periodo di funzionamento cui poto variate a seconda della temperatura ambiente e nella frequenza di trasmissione.

1. Staccare il modulo pilota alla valvola.
2. Inserire la batteria ⑧ nell'apposto vano ⑤ (prestando attenzione alla corretta polarita + / - ). Il Connection LED lampeggia.
3. Premere nuovamente il modulo pilota sulla valvola.

Installatione del telaio della valvola [fig. 12/13/14]:

Se la valvola di irrigazione viene installata molto terra,Deve essere integrata in un tetlaio solido e a prova di calpestio ⑥ (pozzetto raccordato).

Ad es. GARDENA art. 1254/1255/1290/1292.

1. Predisporre un piano di posa. Ulteriori informazioni sono contente nella brochure GARDENA "Irrigazione automatica".
2. In caso di installmente interrata: per il drenaggio spessorare il telaio della valvola 6 con una confezione di ghibaia grossolana ⑦.
3. Montare il bordo superiore del telaio della valvola al livello della cotica erbosa.
   In questo modo non si correra il rischio di danneggiarto quando si passa la rasaerba.

Il montaggio delle valvoli de irrigazione nei pozzetti raccordati V1 e V3 GARDENA cui è escesse desuntodallie rispette istruzioni per l'uso.

Montaggio della valvola di irrigazione perché pozzetto raccordato [fig. 15]:

ATTENZIONE! Direzione di flusso!

Per un funzionamento corretto, prestare atten-zione durate il montaggio della valvola di irrigazione (8) alla direzione di flusso (freccia).

1. Impermeabilizzare i raccordi a vite con il nastro in PTFE GARDENA art. 7219.

Collegare i tubi di linea GARDENA ⑨ (2700/2701/2718) oppure prodotti di terzi:

1. Avvitare i connettori GARDENA ⑩ art. 2763 alla valvola di irrigazione ⑧ .
2. Collegare i tubi di linea GARDENA (9) oppure prodotti di terzi (25 mm).

Collegamento del tester di umidità (opzionale) [fig. 16]:

Accanto al controllo temporizzato esisteanche la possibilità di integrare l'umidità del suolo.

In caso di umidità del suolo sufficiente l'irrigazione viene interrotta o saltata.

1. Posizione are il tester di umidità (ii) nell'area di irrigazione.
2. Inserire il connettore 12 nell'attacco del modulo pilota 8.

Installazione convenzione [fig. 17]:

Se si utilizzato gli art. 2750/2751/2752/2753/2755

e necessario mettere a tenuta le sedi contrassegnate con il nastro in PTFE GARDENA (art. 7219).

4. UTILIZZO

Impostazione del controllo valvola [fig. O1]:

Controllo completamente automatizzato:

Irrigazione temporizzata con l'app Bluetooth® GARDENA.

Una valvola che si après automaticamente può essere chiusa manually tramite il pulsante manuale sulla valvola o nell'app.

Mettere il selettore a leva ⑱ su AUTO/OFF.

Controllo manuale:

Portata d'acqua permanente indipendente dal controllo temporizzato.

Mettere il selettore a leva 13 su ON.

Ripristino delle impostazioni di fabbrica [fig. F1/1]:

Il modulo pilota 9 V Bluetooth® viene resettato alle impostazioni di fabbrica.

1. Togliere la batteria (B).
2. Tenere premuto il pulsante manuale 4 e inserire la batteria ⑧ nell'apposto vano ⑤. (Prestando attenzione alla corretta polarità +/-).
3. Tenere premuto il pulsante manuale 4 per altri 10 secondi. Dopo circa 10 secondi vengono ripristinate le impostazioni di fabbrica e il Connection LED lampeggia.

5. MANUTENZIONE

Pulizia della valvola di irrigazione:

PERICOLO! Lesione corporea!

Pericolo di lesioni e rischio di danni al prodotto.

Non pulire il prodotto con acqua o getti d'acqua (in particolare ad alta pressione).

Non pulire con prodotti chimici, inclusi benzina o solventi. Alcuni possono distruggere le parti in plastica.
Pulire la valvola di irrigazione con un panno morbido e umido.

6. CONSERVAZIONE

Messa fuori servizio:

Il prodotto delve essere conservato in modo non accessibile ai bambini.

La valvola di irrigazione è destinata per l'uso esterno e solo tassativamente al riparo dal gelo. Per conservare le valvole al riparo dal gelo occorre smontarle prima dell'accivo del gelo. Un'alternativa è rappresentata dallo svuotamento del systemadi tubazioni a Valle e a monte della valvola diirrigazione.

1. Prelevare la batteria per preservarla (vedi 3. Messa in uso).
2. Conservare la valvola di irrigazione in un luogo asciutto, chiuso e al riparo dal gelo.

Svuotamento del systema di tubazioni:

Svuotare ilsystemadi tubazioni A VALLE della valvola:

1. Chiudere il rubinetto dell'acqua e staccare il tubo che lo collega al raccordo acqua interrato GARDENA art. 2722/2795. In quello modo più fluire aria.
2. In caso di collegamento diretto dell'impianto di irrigazione alla rete idrica domestica, chiudere l'acqua e aprire il rubinetto di drenaggio della condotta da casa.
3. Mettere il selettore a leva 13 di tutte le valvole in posizione ON.

40

1. In caso di utilizzo del pozzetto raccordato V3 GARDENA,. apriere il tappo di drenaggio integrato.

Svuotare ilsystemadi tubazioniAMONTE della valvola:

Requisito: la valvola di drenaggio è montata più in basso o a pari altezza rispetto alla valvola di irrigazione.

Installare la valvola di drenaggio GARDENA art. 2760 subito dopo la valvola. L'impianto viene svuotato automaticamente tramite la valvola di drenaggio GARDENA.

ATTENZIONE!

Se nessuno dei due requisiti è dato, occorre smontare la valvola correspondente e conservarla al riparo dal gelo.

Smaltimento:

(ai sensi della direttiva 2012/19/UE)

Il prodotto non vu essere smaltito insieme ai normali rifiuti domestici. Deve essere smaltito in base alle prescrizioni ambientali localmente applicabili.

IMPORTANT!

→ Smaltire il prodotto nel o tramite il punto di raccolta locale per il riciclaggio.

Smaltimento della batteria:

La batteria può essere smaltita solo se scarica.

IMPORTANT!

→ Smaltire la batteria nel o tramite il punto di raccolta locale per il riciclaggio.

7. ELIMINAZIONE DEI GUASTI

In caso di anomalie potrete trovare le FAQ a quello indirizzo:

www.gardena.com/de/bluetooth/faq

Problema	Possible causa	Rimedio
Non funzionamento del display a LED	La batteria è inserita in modo errato.	→ Verificare la polarità (+/-).
	La batteria è completamente scarica.	→ Inserire una nuova batteria.
La valvola di irrigazione non siCTL, nessuna portata d'acqua	L'alimentazione d'acqua è interrotta.	→ Aprire l'alimentazione d'acqua.
	Il modulo pilota non è collegato corret-mente alla valvola di irrigazione.	→ Collegare correttamente il modulo pilota alla valvola di irrigazione.
La valvola di irrigazione non siCTL chiude, portata d'acqua costante	La valvola di irrigazione è montata in senso contrario alla direzione di flusso.	→ Ruotare la valvola di irrigazione (rispetto la direzione di flusso).
	Il selettore a leva ⑨ è in posizione ON.	→ Mettere il selettore a leva ⑨ su AUTO/OFF.

NOTA: rivolgersi, in presenza di altri problemi, all'Assistenza Clienti GARDENA di competenza. Le riparazioni sono essere eseguite solamente dall'Assistenza Clienti GARDENA così come da rivenditori specializzati che sono autorizzati da GARDENA.

8. DATI TECHNICI

Valvola di irrigazione Bluetooth®	Unità	Valore (art. 1285)
Tensione	V (DC)	9
SRD interna (antenne radio a corto raggio)
Intervallo di frequenza	GHz	2,402 - 2,480
Potenza di trasmissione massima	mW	10
Portata radio all'aperto (ca.)	m	5
Pressione di esercizio min./max.	bar	0,5 / 12
Liquido di passaggio		Acqua dolce chiara
Temperatura del liquido max.	°C	40
Batteria da utilizzare		1 x alcalino-manganese da 9 V (alcalina) del tipo IEC 6LR61
Durata d'esercizio della batteria (ca.)	a	1

Dichiarazione di conformità UE

GARDENA Manufacturing GmbH dichiara con la presente che la tipologia di apparecchiatura radio (art. 1285) è conforme alla Direttiva 2014/53/UE.

Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo web:

Tester di umidità GARDENA

Per l'irrigazione in funzione dell'umidità del suolo.

art. 1867

10. SERVIZIO/GARANZIA

Servizio:

Prendere contatto all'indirizzo sul retro.

Dichiarazione di garanzia:

La garanzia del produttore è consultabile sul sito: www.gardena.com/warranty oppure al numero di Telefono [phone]

La presente garanzia del produttore è limitata alla fornitura di ricambi e alla riparazione secondo le condizioni sulla riportate. La garanzia del produttore non giustifica altri diritti nei nostri confronti, in quanto produttore, ad esempio al risarcimento danni. La presente garanzia del produttore non intacca ovviamente i diritti alla prestazione di garanzia esti stenti, per legge e contratto, nei confronti del rivenditore/ venditore. La garanzia del produttore è soggetta al diritto della Repubblica Federale di Germania.

Notapièdi paginarmarchi

Il marchio e il logo Bluetooth® sono marchi registrati di Bluetooth SIG, Inc. e sono usati diaestro licenza da parte

di GARDENA. Altri marchi e nomi commerciali sono dei loro rispettivi titolari.

Responsabilità del prodotto

In conformità con la Legge tedesca sulla responsabilità del prodotto, con la presente dichiariamo espessamente che decliniamo qualsias responsabilità per dani causati dai nostri prodotti qualora non siano stati correttamente riparati

presso un partner di assistenza approvato GARDENA o laddove non siano stati utilizzati ricambi origini o autorizzati GARDENA.
