bah5S 70-2004 - 相机镜头 PANASONIC - 免费用户手册

产品类型	数码相机可互换镜头
品牌	松下
型号	LUMIX S PRO 70-200 mm F4 O.I.S. (S-R70200)
卡口	L卡口 (徕卡相机股份公司)
焦距	70 mm 至 200 mm
最大光圈	F4.0
最小光圈	F22
光学结构	17组23片（1片非球面镜片、1片UED镜片、3片ED镜片、1片UHR镜片）
光圈类型	9片圆形光圈叶片
视角	34°（广角）至12°（远摄）
最近对焦距离	0.92米（从参考线起）
最大放大倍率	0.25倍
图像稳定器	是（O.I.S.）
滤镜直径	77毫米
最大直径	84.4毫米
总长度	约179毫米（从镜头前端到卡口基部）
重量	约985克（不含三脚架安装座）
防尘防溅	是
工作温度	-10°C 至 40°C
允许相对湿度	10% 至 80%
附带配件	镜头袋、遮光罩、前后盖、三脚架安装座
保修（加拿大）	1年零件和人工
维护和清洁	使用柔软干布。请勿使用汽油、稀释剂或酒精。轻轻清洁光学表面。
安全须知	请勿受到强烈冲击。请勿指向太阳。避免极端温度和过多湿气。
备件和可维修性	联系松下售后服务。卡口的橡胶密封圈可更换。

常见问题 - bah5S 70-2004 PANASONIC

这款镜头是否兼容我的松下相机？

是的，它兼容配备L卡口（徕卡相机股份公司）的松下数码相机，例如S系列。

如何启用或禁用O.I.S.图像稳定器？

使用镜头上的O.I.S.开关。将其设置为[ON]以启用稳定功能，在使用三脚架时设置为[OFF]。

我可以在镜头上使用滤镜吗？

可以，滤镜直径为77毫米。您可以安装滤镜并保留镜头盖或遮光罩。避免堆叠多个滤镜以防止暗角。

如何安装和拆卸三脚架安装座？

拆卸：松开锁定按钮，对齐标记，然后拉动按钮，打开并取下安装座。安装：按相反步骤操作。注意不要让相机掉落。

镜头是否防尘防溅？

是的，它具有防尘防溅性能。卡口中集成了橡胶密封圈。与同样具备防护性能的机身一起使用可获得最佳保护。

如何在自动对焦（AF）和手动对焦（MF）之间切换？

将对焦环向前或向后滑动。在[AF]位置，自动对焦激活；在[MF]位置，手动对焦。如果相机设置为MF，无论对焦环位置如何，模式将保持手动。

镜头内部出现凝结该怎么办？

关闭相机电源，在室温下放置约2小时。雾气会自然消失。避免温度突然变化。

不带三脚架安装座的镜头重量是多少？

不带外接三脚架安装座时，重量约为985克（2.17磅）。带上安装座会稍重一些。

我可以在镜头上使用增距镜吗？

说明书未提及增距镜。建议仅使用兼容L卡口的配件。有关更多信息，请参阅相机说明书。

如何清洁镜头镜片？

使用柔软、干燥、无尘的布。切勿使用汽油、稀释剂或酒精。对于顽固污垢，可以使用吹气球或软刷。

用户手册 bah5S 70-2004 PANASONIC

• 请仔细阅读使用说明书，并正确、安全地使用本产品。使用前请务必阅读“安全上的注意”（第3～5页）。请确认保修书上已填写“购买日期、销售店名”等内容，并将保修书与使用说明书一同妥善保管。
• 使用本产品前请仔细阅读本说明书，并妥善保管本手册以备将来使用。
• 请于使用前仔细阅读操作使用说明书，并将说明书妥善保管，以备将来使用。

请勿将镜头对准太阳或强光源，以免因聚光作用引起火灾或故障。若内部零件保持在原位，则可正常使用。

请勿掉落、撞击或挤压产品，否则可能导致破损或故障。

注意

保修承诺内容仅限于产品在日本国内使用时有效。

使用本产品前请仔细阅读这些说明，并保留本说明书供日后使用。

本镜头可安装到符合Leica Camera AG L-Mount标准且搭载全画幅影像传感器的35mm数码相机。

• L-Mount是Leica Camera AG的商标或注册商标。本文中提到的其他名称、公司名称、产品名称均为其各自公司的商标或注册商标。

目录

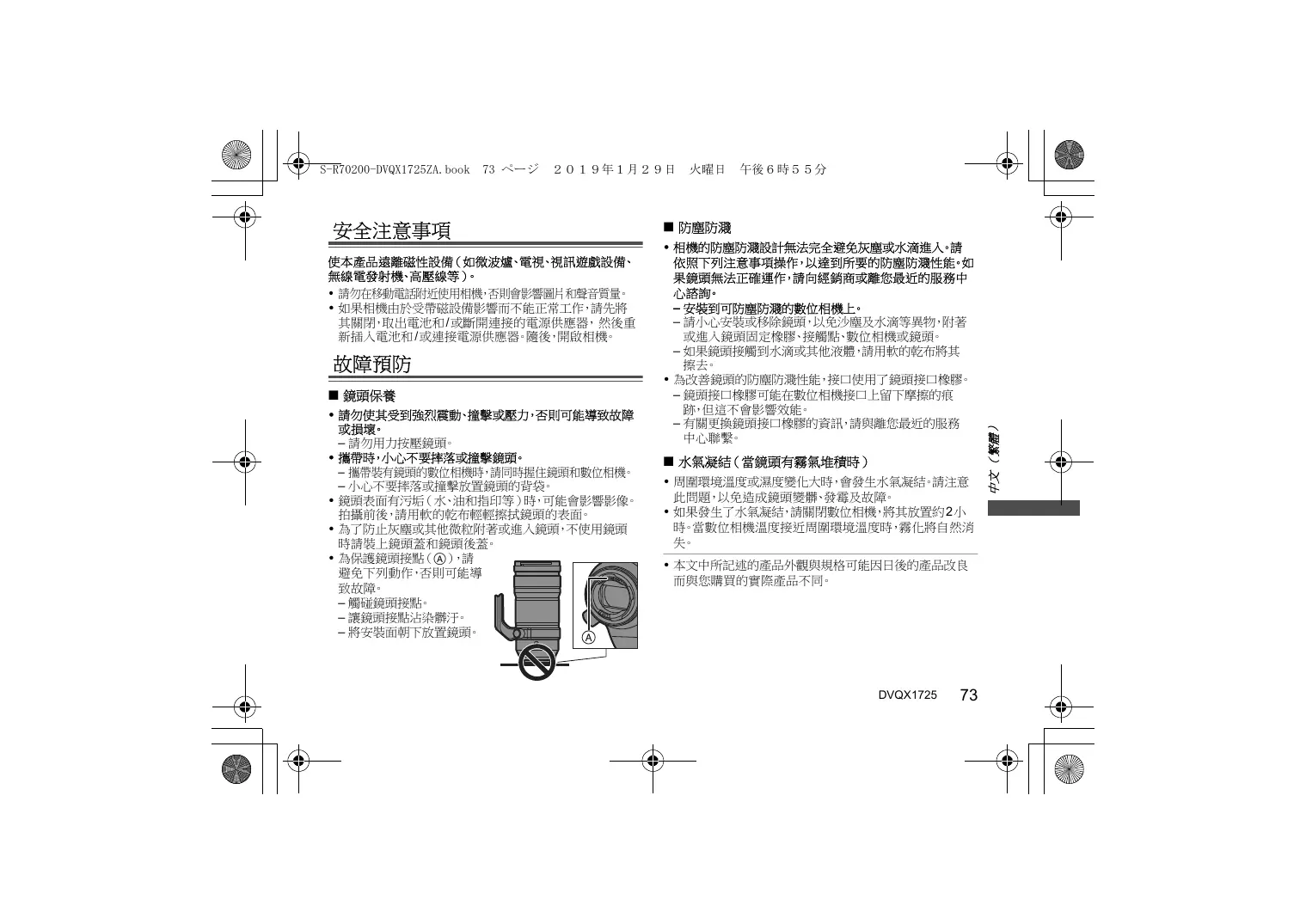

安全注意事項 73 故障預防 73 操作部中文表示對照表 74 提供的配件 74 元件的名稱及功能 74 安裝鏡頭 75 切換AF/MF 76 使用三腳架台座 77 使用時的注意事項 78 故障排除 78 規格 79

使本產品遠離磁性設備（如微波爐、電視、視訊遊戲設備、無線電發射機、高壓線等）。

請勿在移動電話附近使用相機，否則會影響圖片和聲音質量。如果相機由於受帶磁設備影響而不能正常工作，請先將其關閉，取出電池和/或斷開連接的電源供應器，然後重新插入電池和/或連接電源供應器。隨後，開啟相機。

故障預防

鏡頭保養

請勿使其受到強烈震動、撞擊或壓力，否則可能導致故障或損壞。

• 請勿用力按壓鏡頭。
• 擔帶時，小心不要摔落或撞擊鏡頭。
• 擔帶裝有鏡頭的數位相機時，請同時握住鏡頭和數位相機。
• 小心不要摔落或撞擊放置鏡頭的背袋。
• 鏡頭表面有污垢（水、油和指印等）時，可能會影響影像。拍攝前後，請用軟的乾布輕輕擦拭鏡頭的表面。
• 為了防止灰塵或其他微粒附著或進入鏡頭，不使用鏡頭時請裝上鏡頭蓋和鏡頭後蓋。
• 為保護鏡頭接點(A)，請避免下列動作，否則可能導致故障。

-觸碰鏡頭接點。 -讓鏡頭接點沾染髒汗。 - 將安裝面朝下放置鏡頭。

防塵防滴

·相機的防塵防滴設計無法完全避免灰塵或水滴進入。請依照下列注意事項操作，以達到所要的防塵防滴性能。如果鏡頭無法正確運作，請向經銷商或離您最近的服務中心諮詢。

• 安裝到可防塵防滴的數位相機上。
• 請小心安裝或移除鏡頭，以免沙塵及水滴等異物，附著或進入鏡頭固定橡膠、接觸點、數位相機或鏡頭。
• 如果鏡頭接觸到水滴或其他液體，請用軟的乾布將其擦去。
• 為改善鏡頭的防塵防滴性能，接口使用了鏡頭接口橡膠。
• 鏡頭接口橡膠可能在數位相機接口上留下摩擦的痕跡，但這不會影響效能。
• 有關更換鏡頭接口橡膠的資訊，請與最近的服務中心聯繫。

水氣凝結（當鏡頭有霧氣堆積時）

·周圍環境溫度或濕度變化大時，會發生水氣凝結。請注意此問題，以免造成鏡頭變髒、發霉及故障。 ·如果發生了水氣凝結，請關閉數位相機，將其放置約2小時。當數位相機溫度接近周圍環境溫度時，霧化將自然消失。 ·本文中所記述的產品外觀與規格可能因日後的產品改良而與您購買的實際產品不同。

操作部中文表示對照表

為使您在使用上更方便，使用前請參閱本對照表：某些所示的名稱可能不會出現在本機上。

O.I.S.: 光學防震功能

提供的配件

產品號碼截至2019年1月為準。此後可能會有變更。

SFC0360

2

DVZE1035Z

3

1GE1Z276Z

4

1 鏡頭袋 2 鏡頭遮光罩 3 鏡頭蓋 4 鏡頭後蓋 5 三腳架台座* * 購買時已安裝在鏡頭上。

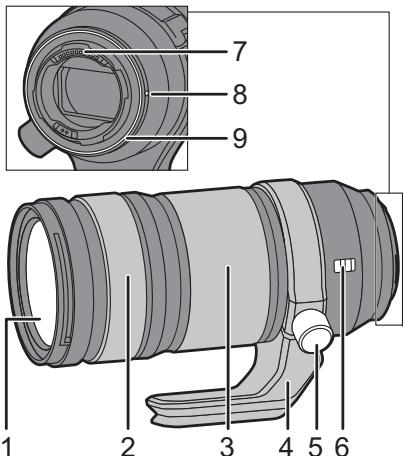

元件的名稱及功能

1 鏡頭表面 2 對焦環 將聚焦環往前後滑動可切換AF（自動對焦）和MF（手動對焦）。 (→76) 設為MF時，轉動聚焦環可進行對焦。 3 變焦環

變焦為遠攝或廣角。

4 三腳架台座 (→77) 5 三腳架台座鎖定旋鈕 6 O.I.S.開關

如果將O.I.S.開關設定到[ON]，會啟動穩定器功能。

• 使用三腳架時，建議將O.I.S.開關設定到[OFF]。

7 接觸點 8 鏡頭安裝標記 9 鏡頭接口橡膠

注意

• 在對焦完成後變焦，對焦可能會有差異，此時請重新對焦。
• 如果您介意錄製影片時的AF和穩定器的操作聲音，建議用下列方式錄製：
• 將聚焦環推到MF側錄製。
• 將O.I.S.開關設為[OFF]並使用三腳架錄製。

安裝鏡頭

有關如何安裝鏡頭的資訊，請參閱數位相機的使用說明書。

要安裝鏡頭，請先關閉數位相機。

要安裝鏡頭，請先取下鏡頭後蓋。 - 為了防止灰塵或其他微粒附著或進入鏡頭，從數位相機上取下鏡頭後務必裝上鏡頭蓋和鏡頭後蓋。

■ 安裝鏡頭遮光罩 1 將鏡頭遮光罩上的標記 (A) (□)對準鏡頭頂端的標記。 2 朝箭頭指示的方向轉動鏡頭遮光罩，將鏡頭遮光罩上的標記（○）對準鏡頭頂端的標記。

• 轉動鏡頭遮光罩，直到發出喀嚓聲為止，以裝上鏡頭遮光罩。

取下鏡頭遮光罩

按下鏡頭遮光罩按鈕的同時，朝箭頭指示的方向轉動鏡頭遮光罩，然後取下。

• 攜帶時，可以以相反的方向安裝鏡頭遮光罩。

1 請取下鏡頭遮光罩。 2 將鏡頭遮光罩上的標記 (○) 對準鏡頭頂端的標記。 3 朝箭頭指示的方向轉動鏡頭遮光罩，直到發出喀嚓聲為止，完成鏡頭遮光罩安裝。

·建議用閃光燈拍照時取下鏡頭遮光罩，因為鏡頭遮光罩可能會擋住閃光燈的光線。 ·為避免鏡頭摔落，拿鏡頭時絕不可只握住鏡頭遮光罩。

濾鏡使用注意事項

• 即使已安裝濾鏡，亦可再裝上鏡頭蓋或鏡頭遮光罩。
• 如果你拍攝時同時使用兩塊濾鏡或以上，部份圖像可能會變暗。
• 不可安裝除了濾鏡以外的任何物品到鏡頭前端並搭配鏡頭使用，例如轉換鏡頭或轉換器。如果安裝這類物品，可能會使鏡頭損壞。

將聚焦環(A)往前後滑動(對焦離合機構)可切換AF/MF。

• 數位相機設定為MF時，無論聚焦環在哪個位置，皆以MF運作。

·使用MF時請查看焦距指示⑧，用來輔助對焦。 - 使用相容的數位相機內的功能表設定，還可設定聚焦環的對焦移動量。將鏡頭切換到AF，並將數位相機設定為MF。有關詳細資料，請參閱數位相機的使用說明書。

使用三腳架台座

使用三腳架時，將其安裝在鏡頭的三腳架接環。

• 攜帶時將三腳架安裝在數位相機的三腳架台座上，可能會使鏡頭損壞。

改變縱向/橫向

因此，在使用三腳架時，便能快速將數位相機切換為垂直和水平方向。

1 朝箭頭指示的方向轉動三腳架台座鎖定旋鈕，將其鬆開。

2 旋轉數位相機和鏡頭，變更位置。

3 朝箭頭指示的方向轉動三腳架台座鎖定旋鈕，將其鎖緊。

拆下三腳架台座

1 朝箭頭指示的方向轉動三腳架台座鎖定旋鈕，將其鬆開。 2對準三腳架台座和三腳架台座鎖定旋鈕上的記號。

3 一邊將三腳架台座鎖定旋鈕拉出，一邊打開並取下三腳架台座。

• 拆下三腳架台座時，請握住鏡頭和數位相機，以防止其掉落。

安裝三腳架台座

請依拆下的相同步驟反向執行，以進行安裝。

對準三腳架台座和鏡頭上的記號。要裝上三腳架台座時，先拉出三腳架台座鎖定旋鈕，然後關上三腳架台座。小心不要將手指夾入三腳架台座和鏡頭之間。

使用時的注意事項

請勿用殺蟲劑或揮發性化學藥品噴灑鏡頭。

• 如果此類化學藥品接觸到鏡頭，可能會損壞鏡頭，表面漆可能也會剝落。

請勿將鏡頭對著太陽或其他強光源。

• 這會使鏡頭聚集過多的光量，導致火災和故障。

請勿在低溫環境下長時間直接接觸鏡頭。

在寒冷的地方（如滑雪坡等 0°C 以下的環境）長時間直接接觸鏡頭的金屬部分，可能會導致皮膚受傷。長時間使用鏡頭時，請使用手套或類似物品。

請用軟的無塵乾布清潔鏡頭。請勿使用汽油、稀釋劑、酒精或其他類似清潔劑清潔鏡頭，使用溶劑可能會損壞鏡頭體或使漆面剝落。請勿使用廚房清潔劑或經化學方法處理過的抹布。請勿讓橡膠、PVC或類似材質的製品與鏡頭長期接觸。請勿拆解或改裝本產品。準備長時間不使用本鏡頭時，建議在存放時放入一些乾燥劑（矽膠）。假如已長時間未使用鏡頭，請在拍攝前先檢查所有零件。請避免在下列地點使用或儲存鏡頭，因為這可能會導致操作失誤或故障。

• 太陽直射的地方或夏天的海邊
• 在高溫和高濕度或溫度和濕度有顯著變化的地方
• 有火的地方，靠近加熱器、空調或加濕器的地方
• 在可能有水弄髒鏡頭的地方
• 受到震動的地方，例如車內

也請參閱數位相機的使用說明書。

故障排除

數位相機在開啟或關閉或晃動鏡頭時，會聽到喀噸聲等。拍攝過程中鏡頭發出聲音。

這是鏡頭移動和光圈操作的聲音。這並非故障。

規格可能隨時變更以改善效能。

	數位相機用可替換鏡頭“LUMIX S PRO 70-200 mm F4 O.I.S.”
鏡頭接口	Leica Camera AG L-Mount
焦距	f=70 mm至200 mm
鏡頭結構	17組23片(1片非球面鏡片、1片UED鏡片、3片ED鏡片、1片UHR鏡片)
光圈類型	9片光圈葉片/圓形光圈
最大光圈	F4.0
最小光圈值	F22
視角	34°(廣角)至12°(遠攝)
拍攝範圍	0.92 m至∞(從對焦距離基準線開始)
最大影像倍率	0.25×
影像穩定器	是
濾鏡直徑	77 mm
最大直徑	Ø84.4 mm
總長度	約179 mm(從鏡頭的頂端到鏡頭接口的基準面)
重量	約985 g(不含外接的三腳架台座)
防塵防潰	是
建議的工作溫度	-10℃至40℃
允許的相對濕度	10%RH至80%RH

進口廠商：台松電器販賣股份有限公司

地址：新北市中和區員山路579號

電話：[phone]

使用說明書

數位相機使用的可更換鏡頭

感謝您購買Panasonic產品。

请于使用前仔细阅读操作使用说明书，并将说明书妥善保管，以备将来使用。

此镜头可以安装到符合Leica Camera AG

L-Mount标准并配备全画幅图像传感器的35mm数码相机上。

扫描二维码

关注松下服务官方微信平台

松下数码微信公众号松影俱乐部

松影俱乐部

• L-Mount是Leica Camera AG的注册商标。 ·本说明书中提及的其他公司名称和产品名称为各自公司的商标或注册商标。

目录

安全注意事项 81 故障预防 81 提供的附件 82 元件的名称及功能 83 安装镜头 84 切换AF/MF 85 使用三脚架台座 85 使用时的注意事项 87 故障排除 87 规格 88

安全注意事项

使本机远离电磁设备（如微波炉、电视机、视频游戏设备、无线电发射机、高压线等）。

• 不要在移动电话附近使用相机，否则会影响图像与声音的品质。
• 如果相机由于受电磁设备影响而停止正常工作，请关闭相机，并取出电池和/或断开连接的交流电源适配器。然后，重新插入电池和/或重新连接交流电源适配器，打开相机。

故障预防

■镜头保养

请勿使其受到强烈震动、撞击或压力。否则，可能会导致故障或损坏。

• 请勿用力按压镜头。
• 携带镜头时，请注意不要使镜头跌落或受到撞击。
• 如果数码相机已安装了镜头，则携带时请同时握住镜头和数码相机。
• 请注意不要使装有镜头的包跌落或受到撞击。
• 镜头表面有污垢（水、油和指印等）时，可能会影响图像。拍摄前后，请用软干布轻轻擦拭镜头的表面。
• 不使用镜头时，请确保安装镜头盖和镜头后盖，以防止灰尘和其他颗粒在镜头上聚集或进入镜头。
• 为保护镜头触点（A），请避免出现以下情形。否则，可能会导致故障。
• 触摸镜头触点。 -让镜头触点变脏。 -在放置镜头时将安装面朝下。

■防尘防溅

• 本相机的防尘和防溅设计不会完全阻止灰尘或水滴进入。请采取以下预防措施，以实现良好的防尘和防溅性能。如果镜头不正确工作，请向经销商或离您最近的服务中心咨询。
• 请安装到防尘且防溅的数码相机上。
• 安装或取下镜头时，请注意不要让沙子、灰尘和水滴等异物附着或进入镜头卡口橡胶、触点、数码相机和镜头。
• 如果镜头接触到水滴或其他液体，请用软的干布将其擦去。
• 为了提高镜头的防尘防溅性能，卡口中使用了镜头卡口橡胶。
• 镜头卡口橡胶会在数码相机卡口上留下擦痕，但这并不影响性能。
• 有关更换镜头卡口橡胶的信息，请与离您最近的服务中心联系。

■水汽凝结（当镜头雾化时）

• 周围环境温度或湿度变化大时，会发生水汽凝结。请务必注意，否则可能会造成镜头变脏、发霉和故障。
• 如果发生了水汽凝结，请关闭数码相机，将其放置约2小时。当数码相机温度接近周围环境温度时，雾化将自然消失。

提供的附件

产品号码截至2019年1月为准。

SFC0360

DVZE1035Z

3 1GE1Z276Z

4 RGE1Z276Z

5 DVYE1130Z

1 镜头袋（原产地：中国） 2 镜头遮光罩 3 镜头盖（原产地：中国） 4 镜头后盖（原产地：中国） 5 三脚架台座*

• 购买时安装在镜头上。
• 部分附件使用了日本以外原产地的产品。

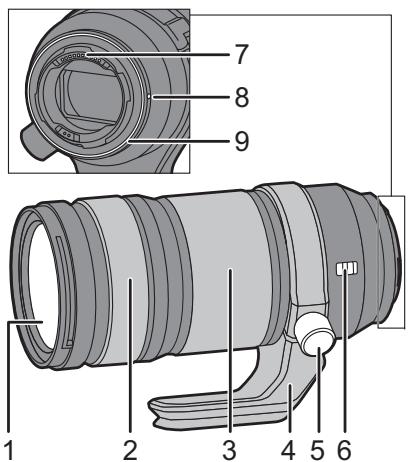

元件的名称及功能

1 镜头表面 2 聚焦环

通过向前或向后滑动对焦环，可在AF（自动对焦）和MF（手动对焦）之间进行切换。(→85)

设置为MF时，转动对焦环进行对焦。

3 变焦环变焦到远摄或广角。 4 三脚架台座 (→85) 5 三脚架台座锁定旋钮 6 O.I.S.开关如果将O.I.S.开关设置到[ON]，请将稳定器功能设置为启动。

• 建议在使用三脚架时将 O.I.S. 开关设置到 [OFF]。

7 触点 8 镜头安装标记 9 镜头卡口橡胶

注意

• 对焦后使用变焦时，对焦结果可能会有所不同。再次对焦。
• 如果您介意视频录制过程中存在AF操作音和稳定器操作音，建议按如下方式进行录制：
• 将对焦环滑动到MF侧进行录制。
• 将O.I.S.开关设置到[OFF]并使用三脚架录制。

有关如何安装镜头的信息，请参阅数码相机的使用说明书。

• 关闭数码相机后，安装镜头。
• 取下镜头后盖后，安装镜头。从数码相机上取下镜头后，请确保安装镜头盖和镜头后盖，以防止灰尘和其他颗粒在镜头上聚集或进入镜头。

■安装镜头遮光罩

1 将镜头遮光罩上的标记（□）对准镜头顶端的标记。

2 朝箭头指示的方向转动镜头遮光罩，以便将镜头遮光罩上的标记⑧（○）对准镜头顶端的标记。

• 转动镜头遮光罩直至听到咔哒一声完成安装。

取下镜头遮光罩：按镜头遮光罩按钮的同时，朝箭头指示的方向转动镜头遮光罩，然后取下。

注意

·携带时，可以以相反的方向安装镜头遮光罩。

1 请取下镜头遮光罩。2 将镜头遮光罩上的标记（⊙）对准镜头顶端的标记。3 通过朝箭头指示的方向转动安装镜头遮光罩，直至听到咔哒一声。

在闪光灯拍摄过程中，建议取下镜头遮光罩，因为镜头遮光罩可能会遮住闪光灯发出的光。·为防止镜头掉落，切勿仅靠持拿镜头遮光罩来携带镜头。

■有关滤镜使用的说明

• 可以在安装着滤镜的状态下安装镜头盖或镜头遮光罩。
• 如果同时使用两个或以上的滤镜，拍摄影像的一部分可能会变暗。
• 不能将滤镜以外的任何物品（如转换镜头或适配器）安装到镜头前面，也不能将其与此镜头组合使用。

如果安装此类物品，可能会导致镜头损坏。

切换AF/MF

通过向前或向后滑动对焦环（对焦离合机构）来切换AF/MF。

• 当数码相机设置为MF时，无论对焦环的位置如何，都将进行MF操作。
• 使用MF时，检查焦距指示⑧。可将其用作对焦参考。
• 您可以使用兼容的数码相机中的菜单设置来设置对焦环的对焦移动量。

将镜头切换为AF并将数码相机设置为MF。有关详情，请参阅数码相机的使用说明书。

使用三脚架台座

使用三脚架时，请将其安装到镜头的三脚架台座。

如果数码相机的三脚架台座上连接了三脚架，携带时可能会导致镜头损坏。

改变纵向/横向

此方法，可以在使用三脚架时在数码相机的纵向和横向之间快速切换。

1 按照箭头所示方向转动三脚架台座锁定旋钮将其松开。

2 转动数码相机和镜头以改变位置。

3 按照箭头所示方向转动三脚架台座锁定旋钮，将其牢牢拧紧。

取下三脚架台座

1 按照箭头所示方向转动三脚架台座锁定旋钮，将其松开。 2 对准三脚架台座和三脚架台座锁定旋钮上的标记。

3 在拉出三脚架台座锁定旋钮的同时，打开并取下三脚架台座。

• 取下三脚架台座时，请扶住镜头和数码相机，确保其不会掉落。

■安装三脚架台座

按照与取下三脚架台座相反的步骤进行安装。

• 对准三脚架台座和镜头上的标记。
• 安装三脚架台座时，首先拉出三脚架台座锁定旋钮，然后关闭三脚架台座。
• 请注意不要将手指夹在三脚架台座和镜头之间。

使用时的注意事项

·请勿用杀虫剂或挥发性化学药品喷洒镜头。

• 如果此类化学药品接触到镜头，可能会损坏镜头，表面漆可能也会剥落。

·请勿将镜头对着太阳或其他强光源。

• 这会使镜头聚集过多的光量，导致火灾和故障。
• 需要长时间在低温下直接接触镜头时，切勿使用。
• 在寒冷的地方（0°C以下环境，如滑雪场），长时间直接接触镜头的金属部分可能会导致皮肤受伤。长时间使用镜头时，请使用手套等。

请用软的无尘干布清洁镜头。

• 请勿使用汽油、稀释剂、酒精或其他类似的清洁剂清洁镜头。使用溶剂可能会损坏镜头或导致涂层剥落。
• 请勿使用家用清洁剂或用化学方法处理过的抹布。
• 请勿让橡胶、PVC或类似材料制品与镜头长期接触。

请勿拆卸或改装本产品。准备长时间不使用镜头时，建议在存放时放入一些干燥剂（硅胶）。如果长时间未曾使用镜头，请在拍摄前检查所有部件。避免在以下任何地点使用或存放镜头，否则可能导致工作出现问题或故障：

• 太阳直射的地方或夏天的海边。高温多湿或温度和湿度变化较大的地方。
• 沙尘较多的地点 -有火的地方 -靠近加热器、空调或加湿器的地方 -有水并可能打湿镜头的地点 -受到震动的地方 -车内
• 另请参阅数码相机的使用说明书。

故障排除

打开或关闭数码相机或晃动镜头时听到咔哒声等声音。

拍摄图像时，镜头发出声音。

• 这是镜头移动和光圈工作的声音。这并非故障。

	数码相机使用的可更换镜头“LUMIX S PRO 70-200 mm F4 O.I.S.”
镜头卡口	Leica Camera AG L-Mount
焦距	f=70 mm至200 mm
镜头结构	17组23片(1片非球面镜片、1片UED镜片、3片ED镜片、1片UHR镜片)
光圈类型	9片控光片/圆形虹膜光圈
最大光圈	F4.0
最小光圈值	F22
视角	34°(广角)至12°(远摄)
拍摄范围	0.92 m至∞(从对焦距离基准线开始)
最大图像倍率	0.25×
影像稳定器	是
滤镜直径	77 mm
最大直径	∅84.4 mm
全长	约179 mm(从镜头的顶端到镜头卡口的基准面)
重量	约985 g(不包括外部三脚架台座)
防尘防溅	是
建议的工作温度	-10℃至40℃
允许的相对湿度	10%RH至80%RH

产品中有害物质的名称及含量

部件名称	有害物质
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
镜头的镜筒部	×	○	○	○	○	○
镜头外壳	×	○	○	○	○	○
印刷基板组件	×	○	○	○	○	○
三脚架台座	×	○	○	○	○	○
本表格依据SJ/T11364的规定编制。○:表示该有害物质在该部件所有均质材料中的含量均在GB/T26572规定的限量要求以下。×:表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T26572规定的限量要求。对于表示“×”的情况,属于欧盟RoHS指令的豁免项目。

制造商：松下电器产业株式会社

日本大阪府门真市大字门真1006番地

Web Site: http://www.panasonic.com

进口商：松下家电(中国)有限公司

杭州经济技术开发区松乔街2号

原产地：日本

2019年1月发行 在日本印刷

合格证

松下电器产业株式会社

感谢您购买松下产品。使用本产品前，请仔细阅读本说明书，并妥善保管本手册以备将来使用。

本镜头可用于配备35毫米全画幅传感器、符合徕卡相机公司L卡口标准的数码相机。

L卡口是徕卡相机公司的注册商标或商标。本说明书中提及的其他公司名称和产品名称均为各公司的商标或注册商标。

目录

安全注意事项 91 使用须知 91 随机附件 92 部件名称与功能 93 安装镜头 94 切换AF/MF 95 使用镜头遮光罩 95 使用相机时的注意事项 97 故障排除 97 技术规格 98

安全注意事项

将设备远离电磁辐射源（例如微波炉、电视、室外广播设备、无线电发射器、高压电线等）。

请将手机远离扬声器，因为扬声器可能会产生干扰，对录音质量产生负面影响。如果相机受到电磁干扰而无法正常工作，请关闭相机，取出电池或拔下交流电源适配器。然后重新装入电池或重新插上交流电源适配器，再开启相机。
