BEDIENUNGSANLEITUNG bah5S 70-2004 PANASONIC

Vielen Dank für ihren Kauf these Panasonic-Produkts.
Bitte lessen Sie diese Anleitung vor der Inbetriebnahme
deses Produktus aufmerksam durch, und bewahren Sie
deses Handbuch für spätere Bezugnahme griffbereit auf.

Dieses Objektiv kann an 35-mm-Digitalkameras verwendet werden, die dem L-Mount-Standard von Leica Camera AG entsprechen und mit einem Vollformat-Bildsensor ausgestellt sind.

• L-Mount ist ein Markenzeichen oder eingetragenes Markenzeichen von Leica Camera AG.
• Andere Name, Unternehmens- und Produktbezeichnungen, welche in this document genannt werden, sind Markenzeichen oder eingetragene Markenzeichen der jeweiligen Unternehmen.

Inhalt

Informationen fur ihre Sicherheit 44
Vermeidung von Störungen 45
Beiliegendes Zubehör 46
Bezeichnungen und Funktionen der einzelnen Kamerateile.... 47
Aufsetzen des Objektivs 48
AF/MF-Umschaltung 49
Stativanschluss 49
Vorsichtsmaßnahmen 51
Fehlerbehebung 51
Spezifikationen 52

Informationen für ihre Sicherheit

Halten Sie das Gerät so welt wie möglich von Geräten und Einrichtungen fern, die electromagnetische Felder erzeugen (wie Mikrowellengeräte, Fernsehgeräte, Videospielgeräte, Funksender, Hochspannungsleitungen usw.).

• Verwenden Sie die Kamera nicht in der Höhe von Mobiletelefonen. Es können sonst Bild- und Tonstörungen auftreten.
• Wenn die Kamera durch elektromagnetische Felder anderer Geräte gestört wird und Fehlfunktionen aufreten, schalten die Kamera aus. Nehmen Sie den Akku hersa und/oder trennen Sie das Netzadapter ab. Setzen Sie den Akku dann wieder ein und/oder stecken Sie das Netzadapter während ein und schalten Sie die Kamera ein.

-Bedeutung des nachstehend abgebildeten Symbols

Entsorgung von Altgeräten

Nur für die Europäische Union und Länder mit Recyclingsystemen

Dieses Symbol, auf den Produkten, der Verpackung und/oder den Begleitdokumenten, bedeutet, dass gebrauchte elektrische und elektronische Produkte nicht in den allgemeine Hausmüll gegeben werden dürfen.
Bitte führen Sie alte Produkte zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen

Sammelpunkten zu.

Indem Sie diese Produkte ordnungsgemäß entsorgen, ihren Sie damit, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden.

Für mehr Informationen zu Sammlung und Recycling, wenden Sie sich bereits an ihren örtlichen Abfallentsorgungsdiestleister. Gemäß Landesvorschriften können wegen nicht ordnungsgemälter Entsorgung these Abfalls Stratgelder verhängt werden.

Vermeidung von Störungen

Objektivpflege

• Keinen starken Erschütterungen, Stößen oder Druck aussetzen. Andernfalls kann es zu

Funktionstörungen oder Beschädigungenkommen.

• Üben Sie keinen starken Druck auf das Objektiv aus.

• Achten Sie darauf, das Objektiv beim Tragen nicht fallenzulassen oder anzustoffen.

• Wenn Sie die Digitalkamera mit angebrachten Objektiv/TRagen, halten Sie beim Tragen sowohl das Objektiv als auch die Digitalkamera.

-Achten Sie darauf, die Tasche, in der Sie das Objektiv verstaut haben, nicht fallenzulassen oder anzustosten.

• Schmutz auf der Linsenoberfläche (Wasser, Öl, Fingerabdrücks usw.) kann die Bilder beeinträchtigen. Wischen Sie die Objektivoberfläche vor und nach Aufnahmen vorsichtig mit einem weichen, trockenen Tuch ab.

• Wenn das Objektiv nicht verwendet wird, bringen Sie den vorderen und hinteren Objektivdeckel an, damit sich keine Staub- oder anderen Partikel auf der Linse oder im Objektiv ansammeln.
  Um die Kontaktpunkte (A) des Objektivs zu schützen, vermeiden Sie Folgenden. Anderenfalls kann es zu Fehlfunktionen kommt.

• Kontaktpunkte des Objektivs berühren.
  Zulassen, dass die Kontaktpunkte des Objektivs verschutzten.

• Das Objektiv mit der Fassung nach unten ablegen.

Staub- und Spritzwasserschutz

Die staub- und spritzwassergeschützte Konstruktion der Kamera verhindert nicht vollständig das Eindringen von Staub oder Wassertropfen. Treffen Sie die folgenden Vorsichtsmaßnahmen, um einen angemessenen Staub- und Spritzwasserschutz zu gewährleisten.

Wenn das Objektiv nicht richtig Funktioniert, wenden Sie sich an ihren Handler oder Ihr nachstgelegenes Service-Center.

• Bringen Sie das Objektiv an eine Digitalkamera an, die staub- und spritzwasserdicht ist.
• Achten Sie beim Anbringen und Entfernen des Objektivs darauf, dass keinerlei Fremdmaterial wie Sand, Staub, Wassertropfen usw. auf Objektivfassungsgummi, Kontaktpunkte, Digital-Kamera und Objektiv gelangen.
• Wenn das Objektiv Spritzwasser oder anderen Flüssigkeiten ausgesetzt wurde, wischen Sie es mit einem weichen, trockenen Tuch ab.
• Zur Verbesserung der Staub- und Spritzwasserdichtigkeit des Objektivs ist ein Objektivfassungsgummi am Bajonett angebracht.
  Durch das Objektivfassungsgummi kommt es zu Schleifspuren an der Digital-Kamera. Dadurch wird die Leistung jedoch nicht beeinträchtigt.
• Für Informationen zum Wechseln des Objektivfassungsgummis wenden Sie sich an Ihr nachstelegenes Service-Center.

■ Kondensation (Beschlagen des Objektivs)

Kondensation tritt auf, wenn sich Umgebungstemperatur oder Luftfeuchtigkeitändern. Seien Sie vorsichtig, da this Ablagerungen am Objektiv, Schimmelbildung und Funktionstörungen verursachen kann.

• Wenn Kondensation auftritt, schalten Sie die Digital-Kamera aus und warten ca. 2 Stunden lang. Die Kondensation hört von selbst auf, wenn sich die Digital-Kamerattemperatur an die Umgebungstemperatur annahert.
• Das Erscheinungsbild und die technischen Daten der in dieser Bedienungsanleitung beschriebenen Produkte konnen aufgrund von Weiterentwicklungen vom tatsächlichen Produkt abweichen.

Beiliegendes Zubehör

Die Produktnummern beziehen sich auf den Stand von Januar 2019. Änderungen sind vorbehalten.

SFC0360

DVZE1035Z

1GE1Z276Z

RGE1Z276Z

DVYE1130Z

1 Objektivbeutel
2 Gegenlichtblende
3 Objektivdeckel
4 Hinterer Objektivdeckel
5 Stativbefestigung
Zum Kaufzeitpunkt am Objektiv angebrachte.

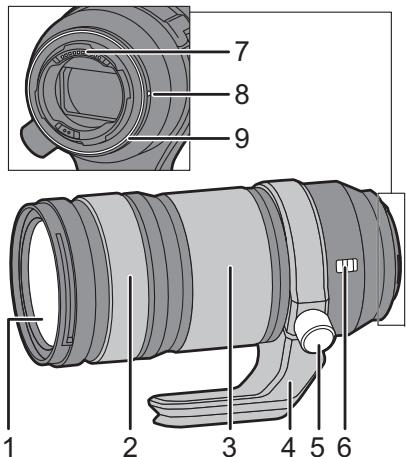

Bezeichnungen und Funktionen der einzelnen Kamerateile

1 Linsenfläche
2 Schäfernring
Durch Verschieben des Fokusrings nach vorn oder hinten können Sie zwischen Autofokus (AF) und manuellem Fokus (MF) umschalten. ( 49)

In der MF-Einstellung drehen Sie zum Scharfstellen den Fokusring.

3 Zoom-Ring

Ermöglicht das Zoomen in die Tele- oder Weitwinkelstellung.

4 Stativanschluss ( 49)
5 Verriegelungsknopf der Stativhalterung
6 O.I.S.-Schalter

Wenn der O.I.S.-Schalter auf [ON] eingestellt ist, wird die Stabilisatorfunktion aktiviert.

• Es empfeihlt sich, den O.I.S.-Schalter auf [OFF] zu stellen, wenn Sie ein Stativ verwenden.

7 Kontaktpunkt
8 Markierung zum Ansetzen des Objektivs
9 Objektivfassungsgummi

Hinweis

• Der Schäripunkt kann sich verschiben, wenn Sie nach der Scharfstellung den Zoom benutzen. Wiederholen Sie die Scharfstellung.

• Wenn das Betriebsgeräusch von AF und Stabilisator bei der Videoaufnahme störend ist, wird empfohlen, die Aufnahme wie folgt durchzuführen:

• Schieben Sie den Fokusring in die MF-Stellung.

• Stellen Sie für die Aufnahme den O.I.S.-Schalter auf [OFF] und verwenden Sie ein Stativ.

Aufsetzen des Objektivs

Informationen zum Aufsetzen des Objektivs finden Sie in der Bedienungsanleitung ihrer Digitalkamera.

• Setzen Sie das Objektiv nach dem Ausschalten der Digitalkamera auf.
• Setzen Sie das Objektiv nach dem Abnehmer des hinteren Objektivdeckels auf.
  Nachdem Sie das Objektiv von der Digitalkamera abgenommen haben, bringen Sie den vorderen und hinteren Objektivdeckel an, damit sich keine Staub- oder anderen

Partikel auf der Linse oder im Objektiv ansammeln.

Gegenlichtblende aufsetzen

1 Richten Sie die Markierung (□) an der Gegenlichtblende mit der Markierung am Rand des Objektivs aus.
2 Drehen Sie die Gegenlichtblende in Pfeilrichtung, bis die Markierung (B) (O) an der Gegenlichtblende an der Markierung am Objektivrand ausgerichtet ist.
- Bringen Sie das Objektiv, indem Sie es drehen, bis ein Klicken zu hören ist.

Entfernen einer Gegenlichtblende

Halten Sie die Gegenlichtblendentaste gedrück, drehen Sie die Gegenlichtblende in Pfeilrichtung und entfern den Sie sie dann.

Hinweis

• Beim Transport kann die Gegenlichtblende in umgekehrter Richtung angebracht werden.
  1 Nehmen Sie die Gegenlichtblende ab.
  2 Richten Sie die Markierung () an der Gegenlichtblende an der Markierung am Objektivrand aus.
  3 Bringen Sie die Gegenlichtblende an, indem Sie sie in Pfeilrichtung drehen, bis ein Klicken zu horen ist.

• Es wird empfohlen, bei Blitzlichtaufnahmen die Gegenlichtblende abzunehmen, da diese das Blitzlicht möglicherweise blockiert.
• Um ein Herunterfallen des Objektivs zu vermeiden, sollenen Sie das Objektiv beim Tragen niemals nur an der Gegenlichtblende festhalten.

■ Hinweise zur Verwendung von Filtern

• Es ist möglich, den Objektivdeckel und die Gegenlichtblende bei bereits aufgesetzten Filter zu verwenden.
• Wenn Sie zwei oder mehr Filter gleichzeitig verwenden, kann es zu einer Verdunklung von Teilen des aufgenommenen Bildes kommt.
• Außer Filter konnen keine anderen Objekte - etwa Vorsatzlinsen oder Adapter - vor dem Objektive angebracht und in Kombination mit dieser Objektiv verwendet werden.

Durch Anbringen solcher Objekte kann es zu Beschäftigungen des Objektivskommen.

AF/MF-Umschaltung

Um zwischen AF und MF umzuschalten, verschiben Sie den Fokusring nach vorn oder halten (Fokuspulungsmechanik)

• Wenn die Digitalkamera auf MF eingestellt ist, ist unabhängig von der Stellung des Fokusrings die manuelle Fokussierung (MF) aktiviert.

• Beachten Sie die Enternungsanzeige ⑧, wenn Sie die manuelle Fokussierung verwenden. Nutzen Sie sie als Hilfestellung beim Fokussieren.
• In den Menüeinstellungen kompatibler Digitalkamera konnen Sie einstellen, um wie viel der Scharfepunkt beim Drehen des Fokusrings verschoben werden soll. Schalten Sie das Objekt auf AF und stellen Sie die Digitalkamera auf MF. Einzelheiten finden Sie in der Bedienungsanleitung ihrer Digitalkamera.

Stativanschluss

Wenn Sie ein Stativ verwenden, befestigen Sie es am Stativanschluss des Objektivs.

• Wenn ein Stativ am Stativanschluss der Digitalkamera befestigt ist, kann es beim Tragen zu einer Beschäftigung des Objektivs kommt.

Vertikale/horizontale Ausrichtungändern

Auf diese Weise können Sie bei Stativverwendung die Ausrichtung der Digitalkamera schnell zwischen Hoch-und Querformat wechseln.

1 Drehen Sie den Verriegelungsknopf der Stativhalterung in Pfeilrichtung, umihn zu offen.

2 Drehen Sie die Digitalkamera und das Objektiv, um die Ausrichtung zuändern.

3 Drehen Sie den Verriegelungsknopf der Stativhalterung in Pfeilrichtung, umihn kräftig festzuziehen.

■ Abnehmen der Stativhalterung

1 Drehen Sie den Verriegelungsknopf der Stativhalterung in Pfeilrichtung, um ihn zu offen.

2 Richten Sie die Markierungen auf der Stativhalterung und dem Verriegelungsknopf der Stativhalterung aufeinander aus.

3 Öffnen und entfernen Sie die Stativhalterung bei herausgezogenem Verriegelungsknopf.

• Beim Abnehmer der Stativhalterung mussen das Objekt und die Digitalkamera abgestützt werden, um ein Herunterfallen zu verhinden.

AnbringenderStativhalterung

Zum Anbringen führen Sie die unter Abnehmen aufgeführten Schritte in umgekehrter Reihenfolge aus.

• Richten Sie die Markierungen auf der Stativalterung und dem Objekt aufeinander aus.
• Beim Anbringen der Stativhalterung ziehen Sie zunachst den Verriegelungsknopf heraus und schließen dann die Stativhalterung.
• Achten Sie darauf, keine Finger zwischen Stativhalterung und Objektiv einzuklemen.

Vorsichtsmaßnahmen

• Sprühen Sie keine Insektizide oder flüchtige Chemikalien auf das Objektiv.
• Falls solche Substanzen auf das Objektiv gelangen, können sie zur Beschädigung des Objektivs oder zum Abblättern der Farbe führen.
• Richten Sie das Objektiv nicht gegen die Sonne oder andere starke Lichtquellen.
• Das Objektiv können zu viel Licht aufnahmen, was zu Branden oder Gehlfunktionen führen kann.
• Nicht verwendet, während das Objektiv bei niedigen Temperaturen über länger Zeiträume direkt berührt.
• Bei Kälte (unter 0^ , Z. B. auf Skipisten) kann ein längerer Berühren der Metallteile des Objektivs zu Hautverletzungen führen. Tragen Sie Handschupe o. a., wenn Sie das Objektiv über einen längeren Zeitaum hinweg verwenden.

• Reinigen Sie das Objektiv mit einem weichen, trockenen, stauffrei den Tuch.

• Verwenden Sie zum Reinigen des Objektivs kein Waschbenzin, keinen Verdünner, keinen Alkohol oder ähnliche Reinigungsmittel. Lösemittel können zu Beschäftigungen des Objektivs und zur Ablösung der Lackierung führen.

• Verwenden Sie keine Kuchenspulmitel oder mit Chemikalien getränkte Tücher.

• Gegenstände aus Gummi, PVC oder ähnlichen Materialien können nicht für länger Zeit mit dem Objekt in Berührung kommt.

• Verändern und zerlegen Sie theses Produkt nicht.
• Wenn das Objektiv über einen längeren Zeitraum nicht benutzt wird, wird die Lagerung mit einem Trockenmittel (Kieselgel) empfohlen.
• Wenn das Objektiv über längerere Zeit nicht benutzt wurde, überprüften Sie vor einer Aufnahme alle Teile des Objektivs.

• Verwenden Sie die Gegenlichtblende nicht unter den folgenden Bedingungen und lagern Sie sie auch nicht unter den folgenden Bedingungen, daß es ansonsten zu Bedienproblemen und Funktionstörungen kommt kann:

• Bei direktem Sonnenlicht oder im Sommer an der Küste

• An Orten mit hohen Temperatures, hoher Feuchtigkeit oder starken Temperatur-/Feuchtingeitschwankungen
• An sandigen oder staubigen Orten
• Bei einem Brand
• In der Höhe von Heizkörpern, Klimaanlagen oder Luftbefeuchtem
• Wenn das Objektiv durch Wasser nass werden kann

• Wo Erschütterungen vorhanden sind
  -In einem Fahrzeug

• Siehe auch die Bedienungsanleitung der Digitalkamera.

Fehlerbehebung

Beim Ein-oder Ausschalten der Digitalkamera oder beim Schütteln des Objektivs ist ein Rattorn o. ä. zu horen.

Beim Aufnahmen von Bildern ist ein Gerausch aus dem Objektiv zu horen.

• Dieses Gerausch entstellt durch die Bewegung des Objektivs und die Betätigung der Blende. Es handelt sich nicht um eine Fehlfunktion.

Die Spezifikationen können zur Leistungsverbesserung ohne Ankündigung geändert werden.

	WECHSELOBJEKTIV FÜR DIGITAL-KAMERA “LUMIX S PRO 70-200 mm F4 O.I.S.”
Fassung	Leica Camera AG L-Mount
Brennweite	f=70 mm bis 200 mm
Objektivaufbau	23 Elemente in 17 Gruppen (1 asphärische Linse, 1 UED-Linse, 3 ED-Linsen, 1 UHR-Linse)
Blende	9 Blendenlamellen/Runde Blende
Maximale Blendenöffnung	F4.0
Minimale Blende	F22
Bildwinkel	34° (Weitwinkel) bis 12° (Tele)
Aufnahmebereich	0,92 m bis ∞ (von der Bezugslinie für Fokusentfernung)
Maximale Vergroßerung	0,25×
Bildstabilisator	Ja
Filterdurchmesser	77 mm
Max. Durchmesser	Ø84,4 mm
Gesamtlänge	Ca. 179 mm (vom Rand des Objektivs bis zur Grundseite der Objektivfassung)
Gewicht	Ca. 985 g (ohne externe Stativhalterung)
Staub- und Spritzwasserschutz	Ja
Empfohlene Betriebstemperatur	-10 °C bis 40 °C
Zulässige relative Luftfeuchigkeit	10%RH bis 80%RH
