用户手册 SRP-285N CITIZEN

Octalegetalbasis( o ）：0，1,2,3,4,5,6,7

Brkvaerdiervisomsfogger：

5/12

Displayet viser 512

56 ∪ 5 /12

Displayet viser 56 1/2

Hvus din indastte et blandet tal, skal du indastte heltalessdelen ved at trykke pa [a^b / c] , indasta taeleren ved at trykke pa [a^b / c] og indasta nae weren. Hvis du vil indastte en uaege bred, skal du indastte taeleren, trykke pa [a^b / c] og indasta nae weren. Se eksempel 28.
Hv etal tain reduceres under en brkberegning, reduceres det til den minnde fellensaevn, nar der trykkes paen funktionskommandotast ([ + ],[-],[x]) ellere [÷] )ller pa tassen ENTER). Huis du trykker pa 2nd] [a b,c d e], konvertereres den viste vareidi til den uaete brk og ovmend. Se eksempel 29.
- Hvis du vil konverterile melem et decimal- og et brøkresultat, skal du trykke pa [2nd] [F₄D] og [E^196T]. Se eksempel 30.

Da-12

开机与关机 3
电池的更换 3
自动关机功能 3
重设的操作 3
调节螢幕亮度 3
读取显示幕 3

使用前说明 5

变更操作状态 5
在显示幕的选单中选择选项. 5
使用"2nd”键. 5
游标 5
输入校正 5
重现功能 6
错误位置显示功能 6
记忆计算 6
执行顺序 6
容量与精确度 7
错误 8

操作模式0-MAIN 10

算术计算 10
显示值标记法 10
括弧计算 10
百分数计算 10
连续计算功能 11
回答功能 11
对数与反对数 11
分数计算 11
角单位换算. 12
三角/反三角函数 12
双曲线/反双曲线函数 12
座标转换 12
或然率. 13
其他函数 (X^-1,,, X^2,) 13

C-1

单位换算 13

物理常数 13

操作模式1-STAT. 14

单变数统计/双变数统计 14

製程能力 15

或然率分配 15

线性回归 16

修正数据 16

操作模式2-Base-n. 17

进位间的转换 17

负数 17

进位间的算数计算 17

逻辑计算 17

操作模式3-CPLX 17

操作模式4-VLE 18

操作模式5-QE 18

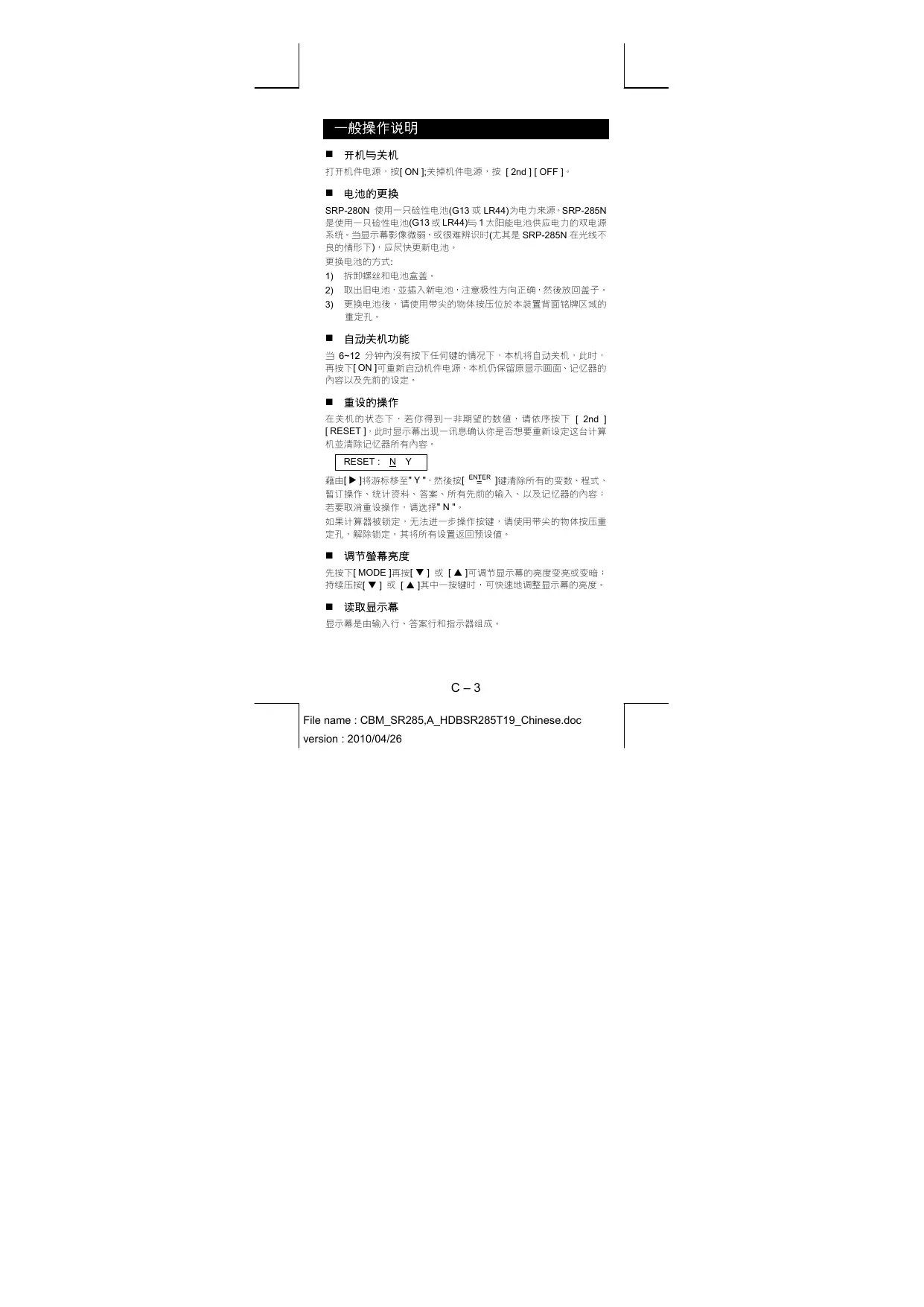

一般操作说明

开机与关机

打开机件电源，按[ON]；关掉机件电源，按[2nd][OFF]。

电池的更换

SRP-280N使用一只硅性电池(G13或LR44)为电力来源·SRP-285N是使用一只硅性电池(G13或LR44)与1太阳能电池供应电力的双电源系统。当显示幕影像微弱、或很难辨识时(尤其是SRP-285N在光线不良的情形下)，应尽快更新电池。

更换电池的方式：

1）拆卸螺丝和电池盒盖。
2）取出旧电池，並插入新电池，注意极性方向正确，然後放回盖子。
3）更换电池後，请使用带尖的物体按压位於本装置背面铭牌区域的重定孔。

自动关机功能

当6~12分钟内没有按下任何键的情况下，本机将自动关机，此时，再按下[ON]可重新启动机件电源，本机仍保留原显示画面、记忆器的内容以及先前的设定。

重设的操作

在关机的状态下，若你得到一非期望的数值，请依序按下[2nd][RESET]，此时显示幕出现一讯息确认你是否想要重新设定这台计算机并清除记忆器所有内容。

RESET: N Y

藉由[▶]将游标移至"Y", 然後按[ENTER]键清除所有的变数、程式、暂订操作、统计资料、答案、所有先前的输入、以及记忆器的内容；若要取消重设操作，请选择"N"。

如果计算器被锁定，无法进一步操作按键，请使用带尖的物体按压重定孔，解除锁定。其将所有设置返回预设值。

调节螢幕亮度

先按下[MODE]再按 [ ] 或 [ ] 可调节显示幕的亮度变亮或变暗；持续压按 [ ] 或 [ ] 其中一按键时，可快速地调整显示幕的亮度。

读取显示幕

显示幕是由输入行、答案行和指示器组成。

输入行 计算器最大输入为76个字元。输入的字元由最左边开始显示，超过11个字元的输入向左方卷动。按[▶]和[▶]可移动输入列的游标位置；按[2nd][▶]或[2nd][▶]可立即移动游标至输入列的起始点、或末端。

答案行 此行的计算结果最大可显示至10个字元、小数点、负号、“x10”指示器、以及2位数正号或负号的指数值；超过显示范围的字元以科学标示符号显示。

指示器 显示幕会显示下列指示器告知你目前本机的计算状态。

指示器 意义

M 独立记忆值

答案为负数

2nd 启动2nd二次功能键

MODE 状态选择启动

MAIN 主状态启动

STAT 统计状态启动

Base-n 进位状态启动

VLE 变数线性方程式状态启动

QE 二次方程式状态启动

CPLX 複数状态启动

DEGRAD 角度模式：度(DEG)，径度(GRAD)，弧度(RAD)

ENGSCI 工程式(ENG) 科学式 (SCI) 标记法

TAB 指定小数点显示位数

HYP 计算双曲线函数

BUSY 运算式执行中

显示幕左方或右方尚有其他字元

↑↓ 显示幕上方或下方尚有其他计算结果

使用前说明

变更操作状态

按下 [MODE] 进入状态选单，你可从 6 个操作状态中选择其中一状态，包括 "0" MAIN ", "1" STAT ", "2" Base-n ", "3" CPLX ", "4" VLE ", "5" QE "。

举"2)Base-n"为例：

方法1：按[ ]或[ 搓动状态选单直到"2)Base-n"出现为止，然後按[ENTER]进入你想要的状态

方法2：直接键入状态的数值[2]进入该状态。

在显示幕的选单中选择选项

本机有许多函数与设定是採用選单的方式列示於輸入行上，例如：在MAIN 状态中，按[DRG]键可顯示角單位的選單。

方法：按下[DRG]显示选单，接着按下 4 或 [ ] 移动游标至你想设定的选项，当该选项被底线标示时，按[ENTER]即可。

对於有引数值的选项，当一选单的选项被底线标示时，可直接按下[ENTER]键入引数，该选项与引数值显示於先前的显示幕上。

使用"2nd"键

按[2nd]时，显示幕上方的"2nd"指示灯亮起，这代表下一个你按下的按键会採用其二次功能函数；若是不小心按了[2nd]键，则再按一次[2nd]键移除"2nd"指示灯即可。

■ 游标

按下[ ]或[ ]键可向左或向右移动游标，或者，持续压按住其中之一个键快速移动游标；若有先前的输入数据隐藏於显示幕时，可按下[▼]或[▲]向上或向下拽动显示幕，当它们回到输入行时，可重覆使用或编辑先前的输入数据。

输入校正

欲删除游标上的字元，先用[ ]或[ ]移动游标至该字元，然後再按下[DEL]删除该字元。

欲取代字元，先使用[ ]或[ ]移动游标至该字元，然後键入新字元以取代该字元。

欲插入一字元，先将游标移动至你想插入字元的位置，在按下[2nd]

[INS] 並且键入一新字元後，新字元将自动插入於该字元之前。

(註)：闪烁的游标" "意指本机是插入模式，相反的，闪烁的游标" _ "意指本机是取代模式。

欲清除所有的字元，请按[CL]键。

■ 重现功能

• 本功能可将最後執行的計算式儲存於记忆器中。在執行計算完毕後，按下[▼]或[▲]可自計算式的開端或末端显示，此時，你可用[▶]或[▲]继续移动游标执行編輯动作。若要删除字元，請按DEL。請參閱范例1。
• 重现功能最多可保留254个输入字元。当执行计算完毕後，或输入数值期间，你可按下任一[<]或[>]键显示先前的输入并编辑数值或指令以方便往后的计算。请参阅范例2.

(註)：重现功能不因按[CL]键或关掉机件电源而受到影响；因此，纵使按下[CL]键，仍可呼出所有入的内容；然而，当切换操作状态时，重现功能将被清除。

错误位置显示功能

• 若执行了不当的数学运算时，错误位置显示功能将以游标指出错误之处，此时可按[▶]或[▲]移动游标並键入正确值，或者是，按下[CL]全部清除並重新键入一新的计算式。请参阅范例3。

记忆计算

• 按下 [M+] 可将显示幕上的数值加到独立记忆器中；按下[2nd] [M-] 可将显示幕中的数值自独立记忆器中减去；按下[MRC]呼出储存於独立记忆器中的数值；按下[MRC]键2次清除独立记忆器的数值。请参阅范例4。

• 本机具有10个可重複呼出使用的记忆变数：A，B，C，X，Y，M，X1，X2，PROG1和PROG2。你可将实数储存於A，B，C，X，Y，M，X1，X2等变数中，以及计算式储存於PROG1和PROG2中。请参阅范例5。

• [P/V RCL] : 呼出所有变数。

• [SAVE]：将数值储存至变数中。
• [2nd][RECALL]：呼出变数的数值。
• [2nd][CL-VAR] : 清除所有变数数值。(PROG1和PROG2例外)
• [2nd][CL-PROG]：清除PROG1和PROG2的内容。

(註)：除了按[SAVE]儲存数值外，亦可藉由[M+]或[2nd][M-]将数值指派至记忆变数M。然而，原先儲存在变数M中的数值将被删除並由新数值取代。

执行顺序

每一计算式依下列的顺序执行：

1）括弧内的计算式。
2）座标转换，以及先按下功能键再键入数值的B型函数，例如：sin,cos,tan,sin ^-1 ,cos ^-1 ,tan ^-1 ,sinh,cosh,tanh ^-1 ,cosh ^-1 tanh ^-1 ,log,In 10^X,e^X,,NEG,NOT,X^),Y^(x)

C-6

3）先按下数值再按功能键的A型函数·例如：x²，0,99,！，x-1,%,r,g
4）乘幂： () ，
5) 分数
6) 变数前的隐函数乘法, , RANDM, RANDMI.
7) (-)
8）B型函数前的隐函数乘法：如： 23 ，Alog2，等
9) nPr, nCr
10) x, ÷
11) +, -
12) AND, NAND
13) OR, XOR, XNOR
14）转换函数（a b / cdd / e,FDD,DMS)

• 当同顺位的函数连续排列时，计算式由右向左执行：

$$ e ^ {x} \ln 1 2 0 \rightarrow e ^ {x} \left{\ln (1 2 0) \right} $$

其他则由左向右执行。

• 褐合函数由右向左。
• 当计算式使用括弧时以括弧内为第一优先。

容量与精确度

输出精确度：最高10位数

计算位数：最高24位数

通常，每一计算值最高可显示至10位假数、或10位假数加上2位指数值（指数值最高值为 10^± 99 ）。

输入的数值必须在该函数的特定输入范围内，如下所示：

C-7

函数	输入范围
sin x \( \cos x \) tan x	Deg : \( \left| x\right| < {4.5} \times {10}^{10}\mathrm{{deg}} \) Rad : \( \left| x\right| < {2.5} \times {10}^{8}\pi \) rad Grad : \( \left| x\right| < 5 \times {10}^{10}\operatorname{grad} \) 但对 tan x 而 \( \downarrow \) : Deg : \( \left| x\right| \neq {90}\left( {{2n} + 1}\right) \) Rad : \( \left| x\right| \neq \frac{\pi }{2}\left( {{2n} + 1}\right) \) Grad : \( \left| x\right| \neq {100}\left( {{2n} + 1}\right) ,\left( {n\text{为整数}}\right) \)
\( {\sin }^{-1}x,{\cos }^{-1}x \)	\( \left| x\right| \leq 1 \)
\( {\tan }^{-1}x \)	\( \left| x\right| < 1 \times {10}^{100} \)
\( \sinh x,\cosh x \)	\( \left| x\right| \leq {230.2585092} \)
tanh x	\( \left| x\right| < 1 \times {10}^{100} \)

C-8

sinh -1 x	| x | < 5 x 10^99
cosh -1 x	1 ≤ x < 5 x 10^99
tanh -1 x	| x | < 1
log x, ln x	1 x 10^-99 ≤ x < 1 x 10^100
10^x	-1 x 10^100 < x < 100
e^x	-1 x 10^100 < x ≤ 230.2585092
√x	0 ≤ x < 1 x 10^100
x^2	| x | < 1 x 10^50
x^-1	| x | < 1 x 10^100, x ≠ 0
x!	0 ≤ x ≤ 69, x为整数
P(x, y)	√x^2 + y^2 < 1 x 10^100
R(r, θ)	0 ≤ r < 1 x 10^100Deg: |θ| < 4.5 x 10^10degRad: |θ| < 2.5 x 10^8π radGrad: |θ| < 5 x 10^10grad但对tanθ而i:Deg: |θ| ≠ 90 (2n+1)Rad: |θ| ≠ π/2 (2n+1)Grad: |θ| ≠ 100 (2n+1), (n为整数)
▷DMS	|DD|, MM, SS.SS < 1 x 10^100,0 ≤ MM, SS.SS|x| < 10^100
x^y	x > 0: -1 x 10^100 < y log x < 100x = 0: y > 0x < 0: y = n, 1/(2n+1), n为整数但是 -1 x 10^100 < y log |x| < 100
x√y	y > 0: x ≠ 0, -1 x 10^100 < 1/x log y < 100y = 0: x > 0y < 0: x = 2n+1, 1/n, n为整数 (n≠0)但是 -1 x 10^100 < 1/x log |y| < 100
nPr, nCr	0 ≤ r ≤ n, n ≤ 10^100, n, r为整数
STAT	|x| < 1 x 10^100, |y| < 1 x 10^100
	1-VAR : n ≤ 40, 2-VAR : n ≤ 40FREQ. = n, 0 ≤ n < 10 \( {}^{100} \) : 在 1-VAR 模式下 ,n 为整数\( {\sigma x},{\sigma y},x,\bar{y},a,b,r;n \neq 0 \) ;Sx, Sy : n, n ≠ 0, 1
Base-n	DEC :- 2147483648 ≤ x ≤ 2147483647BIN :10000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000111111111111111111111111111111111111111111111 (x 为负数)0 ≤ x ≤ 01111111111111111111111111111111111111111 (x 为 0 或正数)OCT :200000000000 ≤ x ≤ 377777777777(x 为负数)0 ≤ x ≤ 177777777777(x 为 0 或正数)HEX :80000000 ≤ x ≤ FFFFFFF( x 为负数)0 ≤ x ≤ 7FFFFFF( x 为 0 或正数)

错误

当发生下列任一情形时，一错误讯息显示於显示幕上，且後续的计算无法执行。

DOMAIN Er

(1) 输入的引数值不在函数的有效范围时。
(2) FREQ 值（在 1-VAR 的变数中）<0 或为非整数
(3) 当 USL 数值 < LSL 数值时。

DIVIDE BY 0

除数为0时。

OVERFLOW Er

当函数的计算结果超过范围限制时。

STAT Er

当在MAIN,CPLX,VLE或QE模式下，按了[DATA]键或[STATVAR]键

SYNTAX Er

(1) 输入的数学式不正确。
(2) 输入的引数与函数所要求的不同时。

NO SOL

MULTI SOLS

VLE状态下，联立方程式无解或无限

NO REAL SOL

QE状态下，若联立方程式之解是非实数

LENGTH Er

隐函数乘法自动校正後，输入字元超过84位。

OUT OF SPEC

你输入了一个负值的 C_PU 或 C_PL ，此处

$$ C _ {P U} = \frac {U S L - \bar {X}}{3 \sigma}, C _ {P L} = \frac {\bar {X} - L S L}{3 \sigma} $$

解除以上错误讯息，请按[CL]键

$$ C - 9 $$

操作模式0-MAIN

算术计算

• 算术运算元可依照计算式输入的顺序执行。请参阅范例 6.
• 输入数值之前，按下 [-] 键可将数值设定为负数。请参阅范例7.
• 混合算术计算中，乘、除的执行顺序优於加、减之前。请参阅范例8.
• 计算结果超过 10^-10 或小於 10^-9 时以指数形式显示。请参阅范例 9.

显示值标记法

• [2nd][TAB] 可显示选择小数位显示位数的选单。欲设定小数位为n(F0123456789)位数的方式，可直接键入一个n值，或者是，当选项被底线标示时按下[ENTER](原预设定值为浮点式F而其n值为·）请参阅范例10.
• 纵使已设定小数的显示位数，假数内部的运算仍是24位数，且储存10位数的显示值；按下[2nd][RND]可将数值四捨五入。请参阅范例11~12。
• 按下[2nd][SCI/ENG]可显示选择数值标记法的选单，其选项包括FLO(浮点式),SCI(科学式),以及ENG(工程式)，用 [ ] 或 [> 移动游标至欲设定的标记法，再按下[ENTER]即可。请参阅范例13.

(註)： 工程式标记法类似於科学式标记法，除了假数是往左移动3位小数的方式显示，且指数值皆为3的倍数，對於工程师而i，採用此功能转换 10^3 为基底的单位时是非常实用的。

• 你可藉[EXP]键将数值以假数与指数的形式键入。请参阅范例14.

括弧计算

• 运算式中有括弧的部份一定会先被执行。在单一计算式中，本机最高可使用13层连续括弧。请参阅范例15.
• 在[ENTER]前面的後括弧，无论是有多少个皆可以被忽略不需键入。请参阅范例16.
• 在括弧前的"x"可以被忽略不需键入。请参阅范例17.

(註)：除记忆变数、左括弧以及B型函数例外，本机会自动校正所有函数之前的隐函数乘法。

• 本说明书将不使用省略型式。请参阅范例18.
• 当以 [(2[+1]3[])[EXP]2 输入时无法得到正确的答案，在上面的例子中，请务必需要将[x]1输入至[]和[EXP]之间的位置。请参阅范例19.

百分数计算

• 按下[2nd][%]可将显示幕的数值除以100，你可使用此键计算百分数、增益、折扣以及百分率。请参阅范例20~21.

连续计算功能

• 本机能让你重複使用按[ENTER]时最後執行的运算元於後續的計算中。請參閱范例22.
• 即使是按了[ENTER]键完成的计算结果，亦可以用於後续计算中。请参阅范例23.

回答功能

• 回答功能可储存先前计算得到的答案值，纵使是关掉计算机电源，该数值仍会被保留。一旦输入数值或计算式并按下[ENTER]时，其答案均会被存入此一功能中。请参阅范例24.

(註)：如果计算结果产生一错误讯息，回答功能的记忆器仍保留先前的数值。

对数与反对数

• 本机可使用[log],[In],[2nd][10 ^x ],及[2nd][e ^x ]执行常用对数、自然对数以及反对数的计算。请参阅范例25~27.

分数计算

分数值的显示格式如下：

5/12 即 512

56 U 5/12 即56 12

• 若要键入一带分数，先键入整数部分的数值，按 [a^b / c] 键，其次是分子的数值，按 [a^b_c] 键，最後键入分母的数值；若要键入一假分数，先键入分子的数值，按 [a^b / c] 键，最後键入分母的数值。请参阅范例28.
• 在分数计算中，若分子或分母可约分时，只要按下一般算数运算键 [+], [-], [x] 或 [÷]) 或 [ ENTER & ENTER & ] 键使其约分；按下[2nd] [a^b / c ^d / e] 则可将显示值转换成假分数，反之亦然。请参阅范例 29.
• 按下[2nd][F▶D]以及[ENTER]，可以互相转换以小数显示与以分数显示的计算结果。请参阅范例30.
• 同时包含分数与小数的计算式，是以小数的形式进行计算。请参阅范例31.

角单位换算

• 按下[DRG]可显示一选单设定角单位(DEG, RAD, GRAD), 此3项角单位的关系如下：

$$ 1 8 0 ^ {\circ} = \pi \mathrm {r a d} = 2 0 0 \mathrm {g r a d} $$

角度单位转换的方式如下：（请参阅范例32）：

1. 将预设值变更设定为你转换成的角单位。
2. 键入一数值。
3. 按[DMS]显示选单，其选项包括°（度)，（分)，"（秒)，r(弧度)，g(径度)或 DMS（度-分-秒）。
4. 选择被转换的角单位。

5. 按 [ENTER] 2 次。

6. 欲转换一角度值为DMS标记法的方式，选择可将输入值转换为DMS标示方式的"▶DMS”，此处1°30'0"表示1度30分0秒。请参阅范例33.

7. 若要将DMS标记法的数值转换成10进位的形式：选择@（度），（分），（秒）。请参阅范例34.

三角/反三角函数

本机提供标准三角函数与反三角函数的功能键sin，cos，tan，sin ^-1 cos ^-1 及 tan ^-1 。请参阅范例35~37.

(註)：使用这些函数键之前，请先确认目前角度单位的设定值。

双曲线/反双曲线函数

本机藉由[2nd][HYP]计算双曲线与反双曲线函数-sinh,cosh,tanh, ^-1 ,cosh-及tanh-。请参阅范例38~39.

(註)：使用这些函数键之前，请先确认目前角度单位的设定值。

座标转换

按下[2nd][R▶P]可显示一转换直角座标与极座标的选单。请参阅范例40~41.

直角座标

极座标

$$ x + y i = r \left(\cos \theta + i \sin \theta\right) $$

(註)：使用这些函数键之前，请先确认目前角度单位的设定值。

或然率

• 按下[PRB]可显示或然率的选单。请参阅范例42~46，该选单包含了下列的函数：

nPr 用以计算在 n 个选项中，一次取 r 个作排列时的所有可能排列方式总和。

nCr 用以计算在 n 个选项中，一次取 r 个作组合时的所有可能组合方式总和。

用以计算一给定整数值 n 的阶乘值 n ≤ 69 。

RANDM 在0与1之间产生一随机数。

RAND 在两个特定整数A与B之间产生一随机整数，此处 A≤ 随机数 ≤ B

其他函数 (x^-1,,,x^2,)

• 本机亦提供倒数 ([x^-1]) ，平方根 ([]) ，方根 ([]) ，平方 ([x^2]) 以及乘幂 ([]) 等函数。请参阅范例47~50.

单位换算

• 本机内建单位换算的功能，可将数值由公制转换为英制，反之亦然。请参阅范例51.

• 输入数值

• 按下[2nd][CONV]显示选单，该选单包含7个选项-长度、面积、温度、容量、重量、能量与压力。
• 用[▼]或[▲]捲动选单至你想要的选项，然後按[ \underline{\underline{\mathbf{ENTER}}} ]。
• 按[▶]或[▲]将输入的数值转换成另一单位的数值。

物理常数

• 在本机中，你可採用內建的物理常数，見下表：

符号	意义	数值
c	光速	299792458 m / s
g	重力加速度	9.80665 m.s-2
G	万有引力常数	6.6725985 x 10-11 N·m2·kg-2
Vm	在标准温度与压力	0.0224141 m3 mol-1
NA	亚佛加德罗常数	6.022136736 x 10-23 mol-1
e	电子电量	1.6021773349 x 10-19 C
me	电子质量	9.109389754 x 10-31 kg
mP	质子质量	1.672623110 x 10-27 kg
h	普朗克常数	6.626075540 x 10-34 J.s
k	波兹曼常数	1.38065812 x 10-23 J·K-1
R	空气常数	8.3145107 J/mol·k

F 拉法第常数 96485.30929 C/mol

mn 中子静止质量 1.67492861 × 10^-27 ~kg

原子质量常数 1.66054021 × 10^-27 ~kg

_0 真空介电常数 8.854187818 × 10^-12 ~F / m

_0 真空磁导数 1.256637061 × 10^-6 H / m

_0 磁通量 2.0678346161 × 10^-15 Vs

a_0 玻尔半径 5.2917724924×10-11m

B 玻尔磁子 9.274015431 x 10^-24 ~A · m^2

N 核磁子 5.050786617× 10^-27J / T

若要在游标处插入一常数值（请参阅范例52.）：

1. 按下[CONST]键显示物理常数的选单。
2. 按[▶]直到你想要的选单出现为止。
3. 按[ENTER]

操作模式1-STAT

统计选单包含3个选项：1-VAR（分析单变数数据），2-VAR（分析双变数数据）以及D-CL（清除所有数据）。请参阅范例38.

单变数统计/双变数统计

步骤：

1.在统计选单中，选择1-VAR或2-VAR並按[ENTER]。
2. 按[DATA]此时有3个选项：DATA-INPUT，LIMIT-SET，DISTR。请选择DATA-INPUT 並按[ENTER]。
3. 键入 x 数据值並按 [] 。
4. 键入 x 数值(在 1-VAR 模式下)的权数值(显示符号为 FREQ)或相对应的 y 值后(在 2-VAR 模式下),按 [▼]。
5. 若要输入多笔的数据时，则从步骤3开始重複操作。
6. 按[STATVAR]並藉[▶]或[▲]捲动统计计算结果的选单，找出你想要的统计变数。(见下表)

变数

意义

n x数据的项目数或x-y的项目数

或 x 或 y 数据的平均值

Xmax或Ymax x或y数据的最大值

Xmin或Ymin x或y数据的最小值

Sx或Sy x或y数据的标准偏差值

$$ S x = \sqrt {\frac {\sum (x - \bar {x}) ^ {2}}{n - 1}}, \quad S y = \sqrt {\frac {\sum (y - \bar {y}) ^ {2}}{n - 1}} $$

x 或 y x 或 y 数据的群数标准偏差值

$$ \sigma x = \sqrt {\frac {\sum (x - \overline {{x}}) ^ {2}}{n}}, \sigma y = \sqrt {\frac {\sum (y - \overline {{y}}) ^ {2}}{n}} $$

±b 或 ±b x 或 数据的总和

x^2 或 y^2 或 y^2 数据的总和

±b x 乘以 y 的总和

製程能力

步骤：（请参阅范例53~54.）

1. 按[DATA]此时有3个选项：DATA-INPUT，LIMIT-SET，DISTR。请选择LIMIT-SET並按[ENTER]。
2. 键入一规格上限值(X USL 或 Y USL)，接着按[▼]。
   3.键入一规格下限值(XLSL或LSL)，接着按[ENTER]。
   4.在DATA-INPUT模式下，输入数据资料。
3. 按[STATVAR]並藉由[▶]或[▲]捲动统计结果的选单，找出你想要的製程能力变数(见下表)

变数 意义

Cax或Cay x或y数据的製程精确度

$$ C _ {a x} = \frac {\left| \frac {\left(x _ {U S L} + x _ {L S L} - \bar {x}\right)}{2} \right|}{\frac {x _ {U S L} - x _ {L S L}}{2}}, C _ {a y} = \frac {\left| \frac {y _ {U S L} + y _ {L S L}}{2} - \bar {y} \right|}{\frac {y _ {U S L} - y _ {L S L}}{2}} $$

Cpx或Cpy x或y数据的潜力製程准确度，

$$ C _ {p x} = \frac {x _ {U S L} - x _ {L S L}}{6 \sigma}, C _ {p y} = \frac {y _ {U S L} - y _ {L S L}}{6 \sigma} $$

CpKx 或 CpKy 在 x 或 y 数据中， (C_PU, C_PL) 的最小值，此处的 C_PU 製程规格准确度的规格上限值， C_PL 装置规格准确度的规格下限值。

$$ C _ {p k x} = \operatorname {M i n} \left(C _ {P U X}, C _ {P L X}\right) = C _ {p x} \left(1 - C _ {a x}\right) $$

$$ C _ {p k y} = \operatorname {M i n} \left(C _ {P U Y}, C _ {P L Y}\right) = C _ {p y} \left(1 - C _ {a y}\right) $$

(註)：当在2-VAR模式下执行製程能力计算时， x_n 与 y_n 是各自独立的。

或然率分配

步骤：（请参阅范例55.）

1.依据1-VAR模式下的数据值，按[DATA]时出现3个选项：DATA-INPUT,LIMIT-SET,DISTR.请选择DISTR并按[ENTER]。
2.键入 a_x 值，接着按[ENTER]。

1. 按[STATVAR]並藉由[▶]或[▲]捲动统计结果的选单，找出你想要的或然率分配变数(见下表)

变数	意义
t	检验值 t = ax - x̄ / σ
P(t)	代表标准常态分配中,小於t值的累积区域
R(t)	代表标准常态分配中,位于t与0值间的累积区域 R(t) = 1 - (t)
Q(t)	代表标准常态分配中,大於t值的累积区域 Q(t) = |0.5 - (t)|

线性回归

步骤：（请参阅范例56.）

1.依据2-VAR模式中的数据值，按[STATVAR]並藉[▶]或[▲] 掷动统计结果选单，找出a,b,r。
2. 给定 y 值之後回归计算 x 数值时，选择 x' 变数後按[ENTER]；输入一数值，再按[ENTER]即可；若想经由给定一 x 值回归计算一 y 值时，选择 y' 变数後按[ENTER]，输入一数值，再按[ENTER]即可(见下表)

变数	意义
a	线性回归的常数项 a = Σy - b Σx/n
b	线性回归的回归係数 b = (nΣxy - ΣxΣy)/(nΣx2 - (Σx)2)
r	相关係数 r = (nΣxy - ΣxΣy)/√(nΣx2 - (Σx)2)(nΣy2 - (Σy)2)
x'	给定a, b, y值回归计算x值 x' = y - a/b
y'	给定a, b, x值回归计算y值 y' = a + bx

修正数据

步骤：（请参阅范例57.）

1. 按[DATA].
2. 欲变更1-VAR模式下的x数据值或x数据的权数值FREQ(或者是2-VAR模式下的对应的y数据值)请选择DATA-INPUT；欲变更规格上限值、规格上限值，请选择LIMIT-SET；欲变更ax值，请选择DISTR。
3. 按[▼]检视你键入的数据资料。

C-16

4.若需修正数据，找出该数据並键入新的数值，此时旧数值被取代，再按下[▼]或[ENTER]可储存此项变更。

(註)：纵使是离开 STAT 状态，除非你选择 D-CL 模式清除所有的数据，否则 1-VAR 以及 2-VAR 模式下的所有数据仍然会被保留。

操作模式2-Base-n

进位间的转换

按下[2nd][dhbo]显示选单设定数值进位系统(10,16,2,8)，移动游标至欲设定的格式，再按下[EER]即可，此时出现相对应的符号於显示幕上-"d","h","b","o"（预设值为10进位"d")。请参阅范例58.

(註)：在此状态下，可輸入的數值範圍為0,1,2,3,4,5,6,7,8,9,IA,IB,IC,ID,IE,IF。如果數值不適用於該數值進位系統時，請加上其正確的數值符號(d,h,b,o)，否則會有錯誤訊息顯示於顯示幕上。

2进位 (b):0,1

8进位 (o):0,1,2,3,4,5,6,7

10进位(d)：0,1,2,3,4,5,6,7,8,9

按[ ]可使用区块功能显示计算答案超过8位数的8进位或2进位数值，本系统最多可显示4个区块。请参阅范例59.

■ 负数

• 在2进位、8进位、16进位中，本机以补数的形式显示负数；在10进位的数值系统中，藉着按下［NEG］，100000000000000000000000000000000将减去输入值得到其补数值。请参阅范例60.

进位间的算数计算

• 本机可进行10进位以外的数值进位系统的运算，包括2进位、8进位以及16进位数值的加、减、乘、除计算。请参阅范例61.

逻辑计算

透过及闸(AND)、反及闸(NAND)、或闸(OR)、互斥或闸(XOR)、反闸(NOT)、反互斥或闸(XNOR)可进行逻辑计算。请参阅范例62.

操作模式3-CPLX

• 褒数状态下，可进行複数形式的加、减、乘、除计算。请参阅范例63.複数计算的显示结果如下：

Re 实数值

Im 虚数值

C-17

操作模式4-VLE

变数线性方程式状态(VLE)可解出2个未知数的联立方程式，如下所示：

$$ a x + b y = c $$

dx + ey = f, 此处的 x 和 y 为未知数

• 在VLE状态下，你只需依序键入每一个位数值(a,b,c,d,e,f)，本机将自动解出x与y。请参阅范例64.

操作模式5-QE

一元二次方程式状态(QE)可解出下列形式的方程式：

a × 2 + b × c = 0, x 为未知数

• 在 QE 状态下，你只需依序键入每一个係数值(a, b, c)，本机将自动解出 x 的所有解。请参阅范例 65.

WEEE MARK

En

西铁城和CITIZEN是日本法人西铁城控股株式会社的注册商标

C E

Printed in China

HDBSR285T19 XXX
