HƯỚNG DẪN NGƯỜI DÙNG GRW 140 Professional BOSCH

vi Bán gốc hướng dẫn sử dụng

Tiếng Việt.... Trang 41

عربية 46

۵۱ فارسی صفحه

CE

Hướng dẫn an toàn chung cho dụng cụ điện

CẢNH BÁO

Hãy đọc toàn bộ các cảnh báo an toàn, hướng dẫn,

hình ảnh và thông số kỹ thuật được cung cấp cho dụng cụ điện cấm tay này. Không tuân thủ mọi hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và /hay bị thương tất nghiêm trong.

Hãy giữ tất cả tài liệu về cảnh báo và hướng dẫn để tham khảo về sau.

Thuật ngữ "dung cụ điện cẩm tay" trong phân cảnh báo là để cập đến sự sử dụng dụng cụ điện cẩm tay của bạn, loại sử dụng điện nguồn (có dây cẩm điện) hay vận hành bằng pin (không dây cẩm điện).

Khu vực làm việc an toàn

▶ Giữ nơi làm việc sạch và đủ ánh sáng. Nơi làm việc bùa bộn và tối tắm dễ gây ra tai nạn.
Không vận hành dụng cụ điện cấm tay trong môi trường dễ gây nổ, cháng hạn như nơi có chất lỏng dễ cháy, khí đốt hay rác. Dụng cụ điện cấm tay tạo ra các tia lửa nên có thể làm rác bén cháy hay bốc khói.
▶ Không để trẻ em hay người đến xem đúng gân khi vận hành dụng cụ điện cấm tay. Sự phân tâm có thể gây ra sự mất điều khiển.

An toàn về điện

Phích cấm của dụng cụ diện cấm tay phải thích hợp với ô cấm. Không bao giờ được cải biến lại phishing cấm dưới mọi hình thức. Không được sử dụng phích tiếp hợp nối tiếp đất (đây mát). Phích cấm nguyên bản và ô cấm đúng loại sẽ làm giảm nguy cơ bị điện giụt.
Tránh không để thân thế tiếp xúc với đất hay các vật có bề mặt tiếp đất như đường ống, lò sưới, hàng rào và tủ lạnh. Có nhiều nguy cơ bị điện giật hơn nếu cơ thể bạn bị tiếp hay nổi đất.
Không được đề dụng cụ điện cấm tay ngoài mưa hay ở tình trạng ẩm ướt. Nước vào máy sẽ làm tăng nguy cơ bị điện giật.
Không được làm dụng dây dẫn điện. Không bao giờ được nằm dây dẫn để xách, kéo hay rút phích cấm dụng cụ điện cấm tay. Không để dây gân nơi có nhiệt độ cao, dấu nhớt, vật nhọn bén và bộ phận chuyển động. Làm hông hay cuộn rối dây dẫn làm tăng nguy cơ bị diện giật.
Khi sử dụng dụng cụ điện cảm tay ngoài trời, dùng dây nối thích hợp cho việc sử dụng ngoài trời. Sử dụng dây nối thích hợp cho việc sử dụng ngoài trời làm giảm nguy cơ bị điện giật.

42 | Tiếng Việt

▶ Nếu việc sử dụng dụng cụ điện cấm tay ở nơi ẩm ướt là không thể tránh được, dùng thiết bị ngắt mạch tự động (RCD) bảo vệ nguồn. Sử dụng thiết bị ngắt mạch tự động RCD làm giảm nguy cơ bị điện giut.

An toàn cá nhân

Hãy tính táo, biết rõ mình đang làm gì và hãy sử dụng ý thức khi vận hành dụng cụ điện cảm tay. Không sử dụng dụng cụ điện cảm tay khi đang một mỗi hay đang bị tác động do chất gây nghiện, rượu hay được phẩm gây ra. Một thoáng mất tập trung khi đang vận hành dụng cụ điện cảm tay có thể gây thương tích nghiêm trọng cho bản thân.
▶ Sử dụng trang bị bảo hộ cá nhân. Luôn luôn deo kính bảo vệ mất. Trang bị bảo hộ như khẩu trang, giày chống trọt, nón bảo hộ, hay dụng cụ bảo vệ tai khi được sử dụng đúng nơi đúng chỗ sẽ làm giảm nguy cơ thương tật cho bản thân.
▶ Phòng tránh máy khởi động bất ngò. Bảo đảm công tắc máy ở vị trí tất trước khi cắm vào nguồn điện và/hay lắp pin vào, khi nhắc máy lên hay khi mang xác máy. Ngáng ngón tay vào công tắc máy để xách hay kích hoạt dụng cụ diện cấm tay khi công tắc ở vị trí mô dễ dẫn đến tai nạn.
Lấy mọi chia hay khóa điều chỉnh ra trước khi mở diện dụng cụ điện cấm tay. Khóa hay chia còn gắn dính vào bộ phận quay của dụng cụ điện cấm tay có thể gây thương tích cho bản thân.
▶ Không rốn người. Luôn luôn giữ tư thế đúng thích hợp và thẳng bằng. Điều này tạo cho việc điều khiển dụng cụ diện cấm tay tốt hơn trong mọi tình huống bắt ngò.
Trang phục thích hợp. Không mặc quân áo rộng lùng thùng hay mang trang sức. Giữ tóc và quân áo xa khởi các bộ phận chuyển động. Quản áo rộng lùng thùng, đô trang sức hay tóc dài có thể bị cuốn vào các bộ phận chuyển động.
▶ Nếu có các thiết bị đi kèm để nối máy hút bụi và các phụ kiện khác, bảo đảm các thiết bị này được nối và sử dụng tốt. Việc sử dụng các thiết bị gom hút bụi có thể làm giảm các độc hại liên quan đến bụi gây ra.
▶ Không để thói quen do sử dụng thường xuyên dụng cụ khiến bạn trở nên chủ quan và bỏ qua các quy định an toàn dụng cụ. Một hành vi bắt cần có thể gây ra thương tích nghiêm trọng chỉ trong tích tắc.

Sử dụng và bảo dưỡng dụng cụ điện cảm tay

▶ Không được ép máy. Sử dụng dụng cụ điện cẩm tay đúng loại theo đúng ứng dụng của bạn. Dụng cụ điện cẩm tay đúng chức năng sẽ

làm việc tốt và an toàn hơn theo đúng tiến độ mà máy được thiết kế.

Không sử dụng dụng cụ điện cảm tay nếu như công tắc không tất và mở được. Bất kỳ dụng cụ điện cảm tay nào mà không thể điều khiển được bằng công tắc là nguy hiểm và phải được sửa chữa.
Rút phích cấm ra khởi nguồn điện và/hay pin ra khởi dụng cụ điện cấm tay nếu có thể tháo được, trước khi tiến hành bắt kỳ điều chỉnh nào, thay phụ kiện, hay cắt dụng cụ điện cấm tay. Các biện pháp ngăn ngừa như vậy làm giám nguy cơ dụng cụ điện cấm tay khởi động bắt ngờ.
Cắt giữ dụng cụ điện cấm tay không dùng tới nơi trẻ em không lấy được và không cho người chưa từng biết dụng cụ điện cấm tay hay các hướng dẫn này sử dụng dụng cụ điện cấm tay. Dụng cụ điện cấm tay nguy hiểm khi ở trong tay người chưa được chí cách sử dụng.
Bảo quản dụng cụ điện cấm tay và các phụ kiện. Kiểm tra xem các bộ phận chuyển động có bị sai lệch hay ket, các bộ phận bị rạn nứt và các tỉnh trạng khác có thể ảnh hưởng đến sự vận hành của máy. Nếu bị hư hỏng, phải sửa chữa máy trước khi sử dụng. Nhiều tai nạn xảy ra do bảo quản dụng cụ điện cấm tay tối.
▶ Giữ các dụng cụ cắt bên và sạch. Bảo quản đúng cách các dụng cụ cắt có cạnh cắt bên làm giảm khả năng bị kẹt và dễ điều khiển hơn.
▶ Sử dụng dụng cụ điện cấm tay, phụ kiện, dấu cải v. v., đúng theo các chỉ dẫn này, hãy lưu ý đến điều kiện làm việc và công việc phải thực hiện. Sự sử dụng dụng cụ điện cấm tay khác với mục đích thiết kế có thể tạo nên tình huống nguy hiểm.
Giữ tay cấm và bề mặt nằm luôn khô ráo, sạch sẽ và không dính dấu mỡ. Tay cấm và bề mặt nằm trơn trượt không dem lại thao tác an toàn và kiểm soát dụng cụ trong các tỉnh huống bắt ngờ.

Bảo dưỡng

Đưa dụng cụ diện cấm tay của bạn đến thợ chuyên môn để bảo dưỡng, chỉ sử dụng phụ tùng đúng chủng loại để thay. Điều này sẽ đảm bảo sự an toàn của máy được giữ nguyên.

Hướng dẫn an toàn cho máy khuấy

▶ Giữ dụng cụ bằng cả hai tay tại các tay nấm định dùng. Mất điều khiển có thể gây ra thương tích cho người.
Đảm bảo thông gió đủ khi trộn các vật liệu để cháy để tránh không khí nguy hiểm. Hội phát ra có thể bị hít phải hoặc bị bắt lữa bởi các tia lữa điện do dụng cụ điện tạo ra.

▶ Không trộn thức ăn. Các dụng cụ điện và phụ kiện của chúng không được thiết kế để chế biến thức ăn.
▶ Giữ dây cách xa khu vực làm việc. Dây có thể bị vướng bởi gió máy trộn.
Đảm bảo rằng thùng chứa trộn được đặt tại một vị trí vững chắc và an toàn. Thùng chứa mà không được cố định đúng cách có thể di chuyển mong muốn.
Đảm bảo rằng không có chất lỏng bán toes vào vỏ dụng cụ điện. Chất lỏng xâm nhập vào dụng cụ điện có thể gây hư hỏng và dẫn đến điện giật.
▶ Làm theo các hướng dẫn và cảnh báo để vật liệu được trộn. Vật liệu cân trộn có thể gây hại.
▶ Nếu dụng cụ điện rơi vào vật liệu cân trộn, hãy rút phích cấm dụng cụ ngay lập tức và nhỏ người sửa chữa đủ trình đủ tiến hành kiểm tra dụng cụ điện. Đặt dụng cụ còn cấm phích vào xô có thể gây diện giật.
Không之所 tay vào thùng chứa trộn hoặc nhất các vật khác vào khi đang trộn. Tiếp xúc với gió máy trộn có thể dẫn đến thương tích nghiêm trọng.
Khôi động và chạy dụng cụ trong thùng chứa trộn. Giỏ máy trộn có thể uốn cong hoặc xoay theo cách không kiểm soát được.
Không xử lý các chất dễ nổ (ví dụ như các dung môi dễ cháy). Dụng cụ điện tạo ra các tia lửa có thể đốt cháy hơi nước thoát ra.
▶ Tuân thủ các hướng dẫn cảnh báo trong bản dữ liệu an toàn (SDB) về chất liệu pha trộn. Chất liệu pha trộn có thể gây hại cho sức khỏe.
▶ Không được sử dụng dụng cụ điện trong giá dỗ. Dụng cụ điện không được phép dùng cho vận hành tỉnh.

Mô Tả Sản Phẩm và Đặc Tính Kỹ Thuật

Đọc kỹ mọi cảnh báo an toàn và mọi hướng dẫn. Không tuân thủ mọi cảnh báo và hướng dẫn được liệt kê dưới đây có thể bị diện giật, gây cháy và / hay bị thương tật nghiệm trọng.

Xin lưu ý các hình minh hoạt trong phần trước của hướng dẫn vận hành.

Sử dụng đúng cách

Dung cụ điện được thiết kế để pha trộn các vật liệu xây dựng như vừa, thạch cao, chất keo hô, và thuốc màu không chứa dung môi, sơn và các chất tương tự.

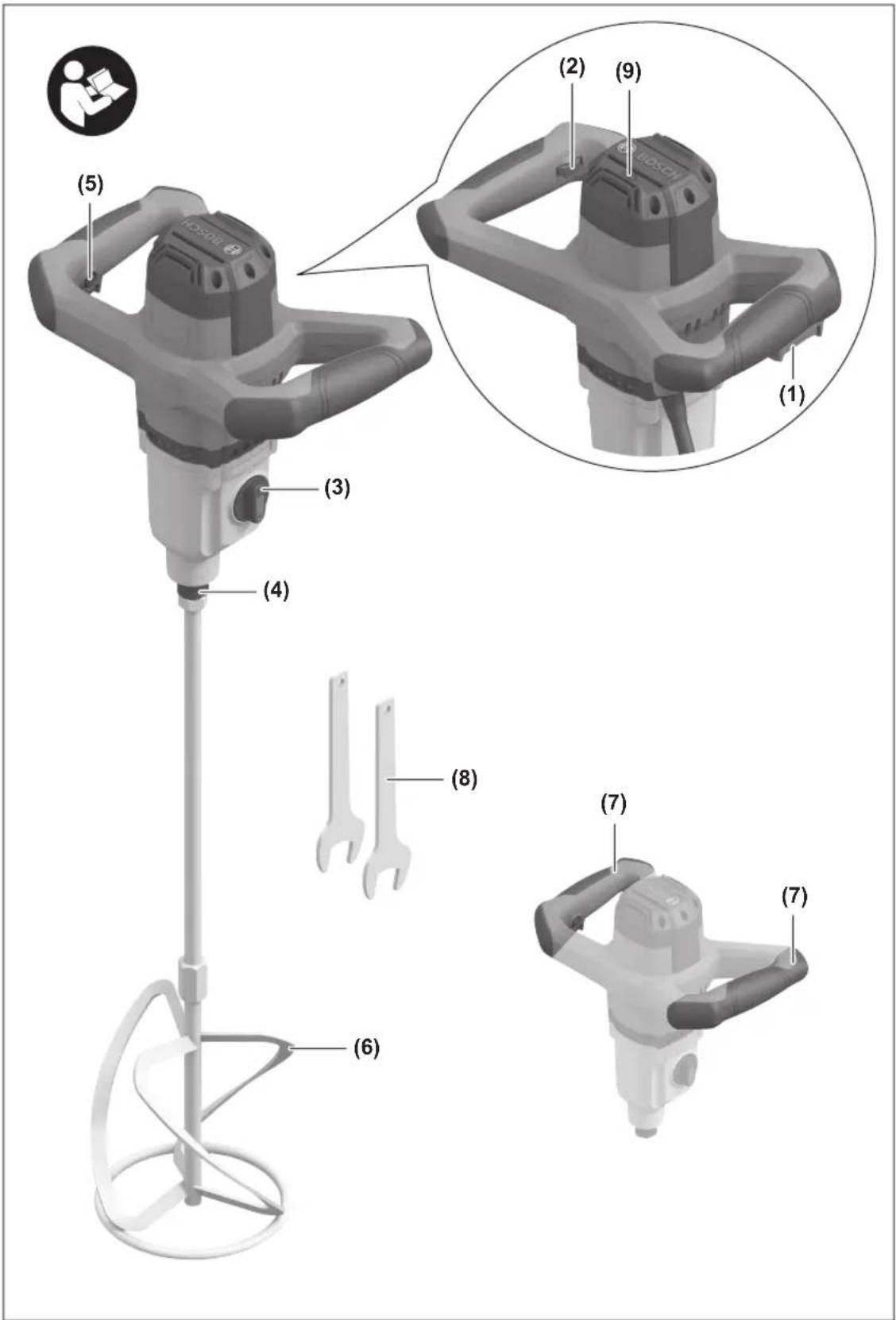

Các bộ phận được minh họa

Việc đánh số các thành phần đã minh họa liên quan đến mô tả dụng cụ diện trên trang hình ảnh.

(1) Công tắc bật/tất
(2) Núm xoay để chọn trước tốc độ
(3) Công tắc chọn số
(4) Trục dẫn động
(5) Nút khoá của công tắc bật/tắt
(6) Dụng cụ pha trộn a)
(7) Tay nấm (có bề mặt nấm cách điện)
(8) Chìa vặn hình đĩa (2 x ∅ 22 mm)
(9) Hiền thị thay chối than

a) Phụ tùng được trình bày hay mô tả không phải là một phân của tiêu chuẩn hàng hóa được giao kèm theo sản phẩm. Bạn có thể tham khảo tổng thể các loại phụ tùng, phụ kiện trong chương trình phụ tùng của chúng tôi.

Thông số kỹ thuật

Dùng cu khuay		GRW 140
Mã sõ may		3 601 AC4 0..
Cộng suát vào danh dinh	W 1400
Cộng suát ra	W 500
Suy chon lyc Truyén dong, Co hoc		●
Khói dong Ém		●
Chon truóc toc do		●
Bô phàn diéu áp diên tu		●
Chóng su khói dong lai		●
Toc do khòng tai
-Só 1	tói thieu-1	200 - 480
-Só 2	tói thieu-1	300 - 750
Luc vân danh dinh
-Só 1	Nm 10,2
-Só 2	Nm 6,7
Phân láp dung cu		M14
Duong kinh dung cu pha trón tói da	mm 140
Trong luong theo EPTA-Procedure 01:2014	kg 4,2
Cáp do bao ve		☐ / II

Các giá trị đã cho có hiệu lực cho điện thể danh định [U] 230 V. Đối với điện thể thấp hơn và các loại máy dành riêng cho một số quốc gia, các giá trị này có thể thay đổi.

Các giá trị có thể khác nhau tùy thuộc vào sản phẩm và tùy thuộc vào ứng dụng và điều kiện môi trường. Xem thêm thông tin chỉ tiết trên trang www.bosch-professional.com/wac.

44 | Tiếng Việt

Sụ' lắp vào

▶ Trước khi tiến hành bất cứ việc gì trên máy, kéo phích cắm điện nguồn ra.

Thay Dùng Cụ

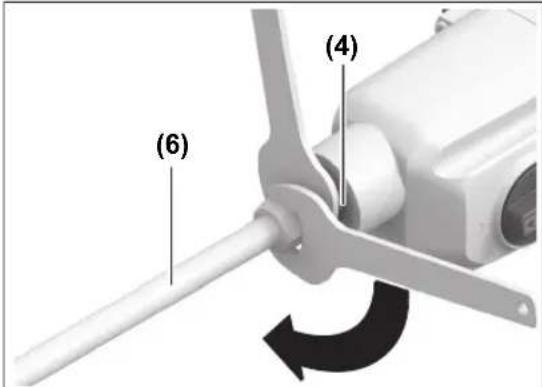

Dụng cụ pha trộn có ren ngoài M14

(6) (4)

Hãy văn dụng cụ pha trộn (6) vào trực dẫn động (4). Muốn vây, hãy giữ trục dẫn động (4) bằng chia văn hình đĩa (Độ mở chia văn 22 mm), và tiết chặt dụng cụ pha trộn bằng chia văn hình đĩa thứ hai (Độ mở chia văn 22 mm) (6).

Tháo dụng cụ pha trộn theo trình tự ngược lại.

Vận Hành

Bắt Đâu Vận Hành

▶ Tuân thủ theo đúng điện thể! Điện thể nguồn phải đúng với điện thể đã ghi rõ trên nhân máy. Bụi bắn, ví dụ như bụi khoáng có thể gây hai đến sức khỏe. Đụng chạm hay hít thở các bụi này có thể làm người sử dụng hay đúng gần bị dị ứng và/hoặc gây nhiễm trùng hệ hô hấp. Có thể chỉ nên để thơ chuyên môn gia công các loại vật liệu có chứa amiăng.

- Tạo không khí thông thoáng nơi làm việc.

- Khuyến nghị nên mang mặt nạ phòng độc có bộ loc cấp P2.

Tuân thủ các qui định của quốc gia bạn liên quan đến loại vật liệu gia công.

Sự chọn lực Truyền động, Cơ học

▶ Chỉ kích hoạt công tắc chọn vòng truyền động khi dụng cụ điện đã ngừng chạy.

Xoay công tắc chọn vòng truyền động (3) đến số mong muốn (I hoặc II).

Với công tắc chọn vòng truyền động (3), có thể chọn sẵn 2 tâm tốc độ.

Khoảng tốc độ xoay thấp

Khoảng tốc độ xoay cao

Bât/Tát

Đế khởi động dụng cụ điện, hãy nhân công tắc bật/tắt (1). Đế khóa công tắc bật/tắt (1), hãy nhân nút khóa (5) và nhà công tắc bật/tắt (1).

Đế tát dụng cụ điện, hãy nhân nhanh công tắc bật/tát (1) và nhà ra.

Điều chính tốc độ

Có thể chọn trước tốc độ xoay mong muốn bằng núm vận chọn trước tốc độ xoay (2) (trong khi vận hành).

Tốc độ xoay cân thiết phụ thuộc vào hỗn hợp pha trộn và điều kiện làm việc.

Khôi động Êm

Khôi động âm bằng điện sẽ tăng dân tốc độ xoay, nếu công tắc bất/tắt (1) được nhân. Do đó, có thể tránh bắn toe hỗn hợp pha trộn.

Bộ phận điều áp điện tử

Các thiết bị điện tử cố định duy trì tốc độ xoay không đối khi chạy không tái và trong các điều kiện tái nhất định. Điều này đảm bảo công suất làm việc đồng đều.

Hiến thị thay chối than

Hiến thị thay chối than (9) nhập nháy màu đỏ, nếu chối than bị mòn. Chối than phải được thay mới. Muốn vây, hãy gửi dụng cụ điện tới bộ phân dịch vụ khách hàng được ủy quyền cho Bosch dụng cụ điện (xem „Dịch vụ hỗ trợ khách hàng và tư vấn sử dụng“, Trang 45).

Chống sự khởi động lại

Sự bảo vệ sự tái khởi động ngăn ngừa sự khởi động không được chủ động kiểm soát của máy sau khi mất điện.

Đế vận hành lại hãy đưa công tắc tất/mở (1) vào vị trí tất và bật lại dụng cụ điện.

Hướng dẫn vận hành pha trộn

Tránh làm phun hỗn hợp pha trộn. Bạn có thể bị trượt ngã và mất kiểm soát thông qua dụng cụ điện.
Tránh vận hành lâu dụng cụ điện với số vòng quay tối thiểu. Nếu không thì động cơ của dụng cụ kiện có thể nóng lên.

Lựa chọn dụng cụ pha trộn dựa vào hỗn hợp pha trôn.

Đối với hỗn hợp pha trộn có độ sệt thấp, chẩn hạn như sơn những, sơn, chất keo hồ, vừa, vừa xi măng nhão, hãy sử dụng dụng cụ pha trộn kiểu xoắn ốc trái. Trong dụng cụ pha trộn kiểu xoắn ốc trái, nguyên liệu sẽ nhào trộn từ trên xuống dưới. Dung cụ pha trộn được dây lên trên. Hỗn hợp có độ sệt thấp được pha trộn mà không bị bán ra.

Đối với hỗn hợp có độ sệt cao, chắng hạn như thạch cao trộn sẵn, bê tông, xi măng, vừa sàn, vừa vôi, keo epoxy, hãy sử dụng dung cụ pha trộn kiểu xoắn ốc phải. Trong dung cụ pha trộn kiểu xoắn ốc phải, nguyên liệu sẽ nhào trộn từ dưới lên trên. Dụng cụ pha trộn được dưa vào hỗn hợp. Hỗn hợp pha trộn có độ sệt cao được pha trộn tối ưu.

Hãy di chuyển dụng cụ điện lên và xuống khi đang hoạt động. Làm sạch dụng cụ pha trộn sau khi sử dụng.

Cắt dụng cụ điện ở nơi an toàn. Chắc chấn răng nó không bị dỗ. Nếu không, máy có thể bị làm hông.

Bảo Dương và Bảo Quản

Bảo Dương Và Làm Sạch

▶ Trước khi tiến hành bất cứ việc gì trên máy, kéo phích cấm điện nguồn ra.
▶ Đế được an toàn và máy hoạt động đúng chức năng, luôn luôn giữ máy và các khe thông gió được sạch.

Nếu như cần phải thay dây dẫn điện thì công việc này phải do hăng Bosch, hay một đai lý được

Bosch ủy nhiệm thực hiện để tránh gặp sự nguy hiểm do mất an toàn.

Dịch vụ hỗ trợ khách hàng và tư vấn sử dụng

Bộ phận phục vụ hàng sau khi bán của chúng tôi trả lời các câu hỏi liên quan đến việc bảo dưỡng và sửa chữa các sản phẩm cũng như phụ tùng thay thế của bạn. Sơ đồ tả và thông tin về phụ tùng thay thế cũng có thể tra cứu theo dưới đây:

www.bosch-pt.com

Đội ngũ tư vấn sử dụng của Bosch sẽ giúp bạn giải đáp các thác mắc về sản phẩm và phụ kiện.

Trong tất cả các phần hồi và đơn đặt phụ tùng, xin vui lòng luôn luôn nhập số hàng hóa 10 chữ số theo nhân của hàng hóa.

Viêt Nam

CN CÔNG TY TNHH BOSCH VIỆT NAM TẠI TP.HCM

Tâng 14, Ngôi Nhà Đức, 33 Lê Duân

Phường Bến Nghé, Quận 1, Thành Phổ Hồ Chí Minh

Tel.: [phone]

Fax: [phone]

Hotline: [phone]

Email: [e-mail]

www.bosch-pt.com.vn

www.baohanhbosch-pt.com.vn

Xem thêm địa chỉ dịch vụ tai:

Máy, linh kiện và bao bì phải được phân loại để tái chế theo hướng thân thiện với môi trường.

Không được thải bổ dụng cụ điện vào chung với rác sinh hoạt!
