PANDUAN PENGGUNA GRW 140 Professional BOSCH

id Petunjuk Petunjuk untuk

Penggunaan Orisinal

Petunjuk Keselamatan

Petunjuk keselamatan umum untuk perkakas listrik

PERINGATAN

Baca semua peringatan, petunjuk, ilustrasi, dan spesifikasi

keselamatan yang diberikan bersama perkakas listrik

ini. Kesalahan dalam menjalankan petunjuk di bawah ini dapat mengakibatkan sengatan listrik, kebakaran, dan/atau cedera serius.

Simpanlah semua peringatan dan petunjuk untuk penggunaan di masa mendatang.

Istilah "perkakas listrik" dalam peringatan mengacu pada perkakas listrik yang dioperasikan dengan listrik (menggunakan kabel) atau perkakas listrik yang dioperasikan dengan baterai (tanpa kabel).

Keamanan tempat kerja

Jaga kebersihan dan pencahayaan area kerja. Area yang berantakan atau gelap dapat memicu kecelakaan.

Jangan mengoperasikan perkakas listrik di lingkungan yang dapat memicu ledakan, seperti

adanya cairan, gas, atau debu yang mudah terbakar. Perkakas listrik dapat memancarkan bunga api yang kemudian mengakibatkan debu atau uap terbakar.

Jauhkan dari jangkauan anak-anak dan pengamat saat mengoperasikan perkakas listrik. Gangguan dapat menyebabkan hilangnya kendali.

Keamanan listrik

▶ Steker perkakas listrik harus sesuai dengan stopkontak. Jangan pernah memodifikasi steker. Jangan menggunakan steker adaptor bersama dengan perkakas listrik yang terhubung dengan sistem grounding. Steker yang tidak dimodifikasi dan stopkontak yang cocok akan mengurangi risiko sengatan listrik.

▶ Hindari kontak badan dengan permukaan yang terhubung dengan sistem grounding, seperti pipa, radiator, kompor, dan lemari es. Terdapat peningkatan risiko terjadinya sengatan listrik jika badan Anda terhubung dengan sistem grounding.

▶ Perkakas listrik tidak boleh terpapar hujan atau basah. Air yang masuk ke dalam perkakas listrik menambah risiko terjadinya sengatan listrik.

Jangan menyalahgunakan kabel. Jangan gunakan kabel untuk membawa, menarik, atau melepas steker perkakas listrik. Jauhkan kabel dari panas, minyak, tepi yang tajam, atau komponen yang bergerak. Kabel listrik yang rusak atau tersangkut menambah risiko terjadinya sengatan listrik.

▶ Saat mengoperasikan perkakas listrik di luar ruangan, gunakan kabel ekstensi yang sesuai untuk penggunaan di luar ruangan. Penggunaan kabel yang cocok untuk pemakaian di luar ruangan mengurangi risiko terjadinya sengatan listrik.

Jika perkakas listrik memang harus dioperasikan di tempat yang lembap, gunakan pemutus arus listrik residu (RCD). Penggunaan RCD akan mengurangi risiko terjadinya sengatan listrik.

Keselamatan personel

▶ Tetap waspada, perhatikan aktivitas yang sedang dikerjakan dan gunakan akal sehat saat mengoperasikan perkakas listrik. Jangan gunakan perkakas listrik saat mengalami kelelahan atau di bawah pengaruh narkoba, alkohol, atau obat-obatan. Jika perkakas listrik dioperasikan dengan daya konsentrasi yang rendah, hal tersebut dapat menyebabkan cedera serius.

▶ Gunakan peralatan pelindung diri. Selalu kenakan pelindung mata. Penggunaan perlengkapan pelindung seperti penutup telinga, helm, sepatu anti licin, dan masker debu akan mengurangi cedera.

▶ Hindari start yang tidak disengaja. Pastikan switch berada di posisi off sebelum perkakas listrik dihubungkan ke sumber daya listrik dan/atau baterai, diangkat, atau dibawa. Membawa perkakas listrik dengan jari menempel pada tombol atau perkakas listrik dalam keadaan hidup dapat memicu kecelakaan.

38 | Bahasa Indonesia

Singkirkan kunci penyetel atau kunci pas sebelum menghidupkan perkakas listrik. Perkakas atau kunci pas yang masih menempel pada komponen perkakas listrik yang berputar dapat menyebabkan cedera.
Jangan melampaui batas. Berdirilah secara mantap dan selalu jika keseimbangan. Hal ini akan memberikan kontrol yang lebih baik terhadap perkakas listrik pada situasi yang tak terduga.
Kenakan pakaian dengan wajar. Jangan mengenakan perhiasan atau pakaian yang longgar. Jauhkan rambut dan pakaian dari komponen yang bergerak. Pakaian yang longgar, rambut panjang, atau perhiasan dapat tersangkut dalam komponen yang bergerak.
Jika disediakan perangkat untuk sambungan pengisapan debu dan alat pengumpulan, pastikan perangkat tersebut terhubung dan digunakan dengan benar. Penggunaan alat pengumpulan dapat mengurangi bahaya yang disebabkan oleh debu.
Jangan berpuas diri dan mengabaikan prinsip keselamatan karena terbiasa mengoperasikan perkakas. Tindakan yang kurang hati-hati dapat mengakibatkan cedera serius dalam waktu sepersekian detik.

Penggunaan dan pemeliharaan perkakas listrik

Jangan memaksakan perkakas listrik. Gunakan perkakas listrik yang sesuai untuk pekerjaan yang dilakukan. Perkakas listrik yang sesuai akan bekerja dengan lebih baik dan aman sesuai tujuan penggunaan.
Jangan gunakan perkakas listrik dengan switch yang tidak dapat dioperasikan. Perkakas listrik yang switchnya yang tidak berfungsi dapat menimbulkan bahaya dan harus diperbaiki.
▶ Lepaskan steker dari sumber listrik dan/atau lepas baterai, jika dapat dilepaskan dari perkakas listrik sebelum menyetel, mengganti aksesori, atau menyimpan perkakas listrik. Tindakan preventif akan mengurangi risiko menghidupkan perkakas listrik secara tidak disengaja.
Jauhkan dan simpan perkakas listrik dari jangkauan anak-anak dan jangan biarkan orang-orang yang tidak mengetahui cara menggunakan perkakas listrik, mengoperasikan perkakas listrik. Perkakas listrik dapat membahayakan jika digunakan oleh orang-orang yang tidak terlatih.
Lakukan pemeliharaan perkakas listrik dan aksesori. Periksa komponen yang bergerak apabila tidak lurus atau terikat, kerusakan komponen, dan kondisi lain yang dapat mengganggu pengoperasian perkakas listrik. Apabila rusak, perbaiki perkakas listrik sebelum digunakan. Kecelakaan sering terjadi karena perkakas listrik tidak dirawat dengan baik.
Jaga ketajaman dan kebersihan alat. Alat pemotong dengan pisau pemotong yang tajam dan dirawat dengan baik tidak akan mudah tersangkut dan lebih mudah dikendalikan.

Gunakan perkakas listrik, aksesori, dan komponen perkakas dll sesuai dengan petunjuk ini, dengan mempertimbangkan kondisi kerja dan pekerjaan yang akan dilakukan. Penggunaan perkakas listrik untuk tujuan berbeda dari fungsinya dapat menyebabkan situasi yang berbahaya.
Jaga gagang dan permukaan genggam agar tetap kering, bersih, dan bebas dari minyak dan lemak. Gagang dan permukaan genggam yang licin tidak menjamin keamanan kerja dan kontrol alat yang baik pada situasi yang tidak terduga.

Servis

▶ Minta teknisi berkualifikasi untuk menyervis perkakas listrik dengan hanya menggunakan suku cadang yang identik. Dengan demikian, hal ini akan memastikan keamanan perkakas listrik.

Petunjuk Keselamatan untuk Pengaduk

▶ Pegang alat dengan kedua tangan pada gagangnya. Kehilangan kendali dapat menyebabkan cedera.
▶ Pastikan terdapat peredaran udara yang cukup saat mengaduk material yang mudah terbakar untuk menghindari kondisi udara yang membahayakan. Uap yang terbentuk dapat terhirup atau terbakar oleh percikan api dari perkakas listrik.
Jangan mencampurkan makanan. Perkakas listrik beserta aksesorinya tidak dirancang untuk memproses makanan.
Jauhkan kabel dari area pengerjaan. Kabel dapat terjerat oleh keranjang pengaduk.
▶ Pastikan wadah pengaduk diletakkan di posisi yang aman dan kukuh. Wadah yang tidak diamankan dengan benar dapat bergerak secara tiba-tiba.
▶ Pastikan tidak ada cairan yang terciprat ke housing perkakas listrik. Cairan yang masuk ke dalam perkakas listrik dapat menyebabkan kerusakan dan sengatan listrik.
Ikuti petunjuk dan peringatan pada bahan yang diaduk. Bahan yang diaduk mungkin bahan yang tidak aman.
Jika perkakas listrik jatuh ke dalam bahan yang diaduk, segera cabut steker dari stopkontak dan bawalah perkakas listrik ke teknisi berwenang. Memasukkan tangan dengan perkakas yang masih terhubung ke sumber listrik dapat menyebabkan sengatan listrik.
Jangan memasukkan tangan ke dalam wadah pengaduk atau memasukkan benda apa pun ke dalamnya selama proses pengadukan. Menyentuh keranjang pengaduk dapat menyebabkan cedera serius.
▶ Hanya mulai dan operasikan perkakas di dalam wadah pengaduk. Keranjang pengaduk dapat menekuk atau berputar tanpa kendali.
Jangan lakukan pengerjaan dengan bahan peledak (misalnya pelarut yang mudah terbakar). Perkakas

listrik menghasilkan percikan api yang dapat membakar dan menimbulkan asap.

Ikuti petunjuk dan peringatan dalam Lembar Data Keamanan (LDK) dari material yang diaduk. Material yang diaduk dapat membahayakan kesehatan.
Jangan gunakan perkakas listrik dalam posisi berdiri. Perkakas listrik ini tidak dirancang untuk pengoperasian tetap (stasioner).

Spesifikasi produk dan performa

Bacalah semua petunjuk keselamatan dan petunjuk penggunaan. Kesalahan dalam menjalankan petunjuk keselamatan dan petunjuk penggunaan dapat mengakibatkan kontak listrik, kebakaran, dan/atau luka-luka yang berat.

Perhatikan ilustrasi yang terdapat pada sisi sampul panduan pengoperasian.

Tujuan penggunaan

Perkakas listrik ini cocok untuk mengaduk bahan bangunan yang berwujud bubuk seperti mortar, plester, bahan perekat, serta cat, pernis dan zat semacamnya yang tidak berbasis pelarut.

Ilustrasi komponen

Penomoran ilustrasi komponen mengacu pada gambar perkakas listrik pada halaman grafis.

(1) Tombol on/off
(2) Selektor penyetel untuk pemilihan awal kecepatan putaran
(3) Switch selektor tingkat putaran
(4) Spindel penggerak
(5) Tombol pengunci untuk tombol on/off
(6) Tongkat pengaduk ^a)
(7) Gagang (permukaan genggam berisolator)
(8) Kunci pas (2 x diameter 22 mm)
(9) Indikator penggantian carbon brush
a) Aksesori yang digambarkan atau yang dijelaskan tidak termasuk dalam lingkup pengiriman standar. Semua aksesori yang ada dapat ditemukan dalam program aksesori kami.

Data teknis

Alat pengaduk GRW 140
Nomor barang	3 601 AC4 0..
Input daya nominal W 1400
Daya output W 500
Memilih tingkat putaran secara mekanis	●
Start halus ●

Pemilihan awal kecepatan putaran		●
Kontrol elektronik konstan ●
Perlindungan terhadap start ulang		●
Kecepatan idle
- Tingkat putaran pertama min	-1	200 - 480
- Tingkat putaran kedua min	-1	300 - 750
Torsi nominal
- Tingkat putaran pertama Nm 10,2
- Tingkat putaran kedua Nm 6,7
Dudukan alat kerja M14
Diameter tongkat pengaduk maksimal	mm 140
Berat sesuai dengan EPTA-Procedure 01:2014	kg 4,2
Tingkat perlindungan		☐ / II

Data-data berlaku untuk tegangan nominal [U] 230 V. Pada tegangan yang lebih rendah dan pada model khusus mancanegara data-data ini bisa berlainan.

Nilai dapat berbeda-beda bergantung pada produk dan mungkin tunduk pada kondisi lingkungan serta penggunaan. Informasi lebih lanjut pada www.bosch-professional.com/wac.

Cara memasang

▶ Sebelum mulai dengan pekerjaan pada perkakas listrik, tariklah steker dari stopkontak.

Mengganti alat

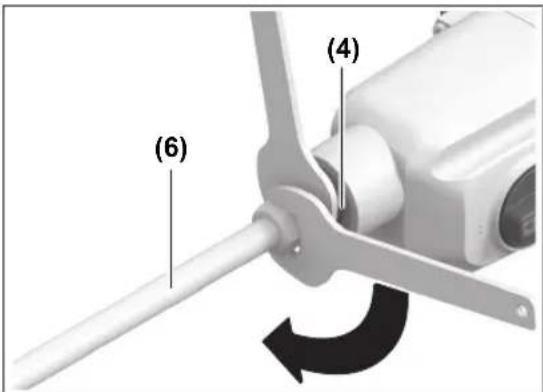

Alat pengaduk dengan ulir eksternal M14

Pelepasan alat pengaduk dilakukan dalam urutan terbalik.

40 | Bahasa Indonesia

Pengoperasian

Pengoperasian awal

▶ Perhatikan tegangan jaringan listrik! Tegangan jaringan listrik harus sesuai dengan tegangan listrik yang tercantum pada label tipe perkakas listrik.

Debu, misalnya debu mineral, dapat berbahaya bagi kesehatan. Menyentuh atau menghirup debu dapat mengakibatkan reaksi alergi dan/atau gangguan saluran pernapasan bagi pengguna atau orang yang berada di dekatnya.

Pekerjaan yang berkaitan dengan material yang mengandung asbes hanya boleh dilakukan oleh orang yang ahli.

- Pastikan terdapat ventilasi udara yang baik di tempat pengerjaan.

- Direkomendasikan untuk memakai masker antidebu dengan filter kelas P2.

Perhatikan peraturan yang berlaku di negara Anda terkait material yang akan dikerjakan.

Memilih tingkat putaran secara mekanis

▶ Hanya tekan switch selektor tingkat putaran saat perkakas listrik sedang tidak beroperasi.

Putar switch selektor tingkat putaran (3) ke tingkat putaran yang diinginkan (I atau II).

Dengan switch selektor tingkat putaran (3), 2 rentang kecepatan putaran dapat dipilih sebelumnya.

Rentang kecepatan putaran rendah

Rentang kecepatan putaran tinggi

Mengaktifkan/menonaktifkan perkakas listrik

Untuk pengoperasian awal perkakas listrik, tekan tombol on/off (1). Untuk mengunci tombol on/off (1), tekan tombol pengunci (5) dan lepaskan tombol on/off (1).

Untuk mematikan perkakas listrik, tekan singkat tombol on/off (1) dan kemudian lepaskan.

Menyetel kecepatan

Kecepatan putaran yang diinginkan dapat dipilih sebelumnya dengan selektor penyetel untuk pemilihan awal kecepatan putaran (2) (juga dapat dilakukan selama pengoperasian).

Kecepatan putaran yang diperlukan bergantung pada adukan dan kondisi pengerjaan.

Start halus

Start halus elektronik meningkatkan kecepatan putaran secara perlahan saat tombol on/off (1) ditekan. Dengan demikian, adukan tidak akan terciprat.

Kontrol elektronik konstan

Kontrol elektronik konstan menjaga kecepatan putaran secara konstan saat pengoperasian tanpa beban dan pada kondisi beban tertentu. Hal ini menjamin hasil kerja yang merata.

Indikator penggantian carbon brush

Indikator penggantian carbon brush (9) berkedip merah jika carbon brush telah aus. Carbon brush harus diganti. Untuk itu, kirimkan perkakas listrik ke layanan pelanggan resmi untuk perkakas listrik Bosch (lihat „Layanan pelanggan dan konsultasi penggunaan“, Halaman 41).

Pelindung terhadap start ulang

Perlindungan terhadap start ulang mencegah perkakas listrik beroperasi kembali secara tidak terkendali setelah suplai daya listrik terputus.

Untuk mengoperasikan kembali perkakas, atur tombol on/off (1) ke posisi mati lalu hidupkan kembali perkakas listrik.

Petunjuk kerja dalam mengaduk

▶ Hindari mencipratkan adukan. Jika tidak, Anda dapat tergelincir dan kehilangan kendali atas perkakas listrik.

▶ Hindari pengoperasian perkakas listrik terus menerus pada kecepatan rendah. Jika tidak, mesin perkakas listrik dapat mengalami panas berlebih.

Pemilihan tongkat pengaduk bergantung pada adukannya. Untuk adukan dengan viskositas rendah (encer), seperti misalnya cat dispersi, pernis, bahan perekat, senyawa untuk mengecor, adukan semen, gunakan tongkat pengaduk dengan spiral kiri. Material akan didorong dari atas ke bawah menggunakan alat pengaduk dengan spiral kiri. Alat pengaduk didorong ke atas. Adukan dengan viskositas rendah akan dicampur dan sedikit memercik.

Untuk adukan dengan viskositas tinggi, seperti plester campuran, beton, semen, semen screed, dempul, resin epoksi, gunakan tongkat pengaduk dengan spiral kanan. Material akan didorong dari bawah ke atas menggunakan tongkat pengaduk dengan spiral kanan. Tongkat pengaduk akan masuk ke dalam adukan. Adukan dengan viskositas tinggi akan dicampur secara optimal.

Gerakkan perkakas listrik ke atas dan ke bawah selama bekerja. Bersihkan tongkat pengaduk setelah digunakan.

▶ Simpan perkakas listrik di tempat yang aman. Pastikan posisi perkakas listrik aman sehingga tidak dapat jatuh. Jika tidak, perkakas listrik dapat rusak.

Perawatan dan servis

Perawatan dan pembersihan

▶ Sebelum mulai dengan pekerjaan pada perkakas listrik, tariklah steker dari stopkontak.
▶ Perkakas listrik dan lubang ventilasi harus selalu dibersihkan agar perkakas dapat digunakan dengan baik dan aman.

Jika kabel listrik harus diganti, pekerjaan ini harus dilakukan oleh Bosch atau Service Center untuk perkakas listrik Bosch resmi agar keselamatan kerja selalu terjamin.

Layanan pelanggan dan konsultasi penggunaan

Layanan pelanggan Bosch menjawab semua pertanyaan Anda tentang reparasi dan perawatan serta tentang suku cadang produk ini. Gambaran teknis (exploded view) dan informasi mengenai suku cadang dapat ditemukan di:

www.bosch-pt.com

Tim konsultasi penggunaan Bosch akan membantu Anda menjawab pertanyaan seputar produk kami beserta aksesorinya.

Jika Anda hendak menanyakan sesuatu atau memesan suku cadang, selalu sebutkan nomor model yang terdiri dari 10 angka dan tercantum pada label tipe produk.

Indonesia

PT Robert Bosch Indonesia

Alamat layanan lainnya dapat ditemukan di:

Perkakas listrik, aksesori, dan kemasan sebaiknya didaur ulang secara ramah lingkungan.

Jangan membuang perkakas listrik ke dalam tempat sampah rumah tangga!
