GBH 18V36 C Professional - Máy khoan BOSCH - Hướng dẫn sử dụng miễn phí

Loại sản phẩm	Máy khoan đục bê tông không dây
Thương hiệu	Bosch
Mẫu	GBH 18V36 C Professional
Điện áp danh định	18 V
Loại pin	Li-Ion (tương thích dòng Bosch Professional 18V)
Khả năng khoan tối đa trên bê tông	36 mm
Khả năng khoan tối đa trên thép	13 mm
Khả năng khoan tối đa trên gỗ	40 mm
Đầu cặp	SDS-plus
Tốc độ không tải	0 - 775 vòng/phút
Tần số đập	0 - 3200 nhịp/phút
Năng lượng đập	2,1 J
Trọng lượng (không pin)	3,4 kg
Kích thước (D x C)	328 x 215 mm
Chức năng	Khoan, khoan có đập, đục
Kết nối	Bluetooth qua mô-đun GCY 42 (tùy chọn)
Bảo vệ	Hệ thống bảo vệ quá tải
Mức độ tiếng ồn	95 dB(A)
Độ rung	15 m/s²
Bảo dưỡng và vệ sinh	Dùng chổi để làm sạch, không dùng dung môi
An toàn	Đọc hướng dẫn an toàn trước khi sử dụng
Phụ tùng thay thế và khả năng sửa chữa	Phụ tùng thay thế có sẵn tại trung tâm dịch vụ Bosch

Câu hỏi thường gặp - GBH 18V36 C Professional BOSCH

Làm thế nào để thay pin cho mô-đun Bluetooth GCY 42 ?

Tháo nắp mô-đun bằng tua vít hoặc đồng xu. Lắp pin CR2032 mới với cực dương hướng lên. Đóng nắp và bật công tắc Bật/Tắt để khởi tạo mô-đun.

Nên dùng loại pin nào cho máy khoan?

Chỉ sử dụng pin Li-Ion thuộc dòng Bosch Professional 18V, với dung lượng phù hợp nhu cầu của bạn.

Làm thế nào để điều chỉnh tốc độ khoan?

Tốc độ thay đổi qua cò. Nhấn mạnh hơn sẽ tăng tốc. Bộ chọn chế độ cho phép chọn giữa khoan, khoan có đập và đục.

Có thể sử dụng chức năng đục với máy này không?

Có, GBH 18V36 C Professional có chức năng đục. Đặt bộ chọn ở biểu tượng đục và giữ cò.

Làm thế nào để vệ sinh máy đúng cách?

Dùng chổi để loại bỏ bụi bẩn. Không dùng chất tẩy rửa hay dung môi. Không bao giờ nhúng máy vào nước.

Làm thế nào để kết nối máy với Bluetooth?

Cài đặt ứng dụng Bosch Toolbox trên điện thoại thông minh của bạn. Bật Bluetooth và làm theo hướng dẫn trong ứng dụng để ghép đôi máy.

Làm gì khi máy bị quá tải?

Máy tự động tắt. Nhả cò và để máy nguội trong vài phút trước khi sử dụng lại.

Kích thước chính xác của máy là bao nhiêu?

Kích thước (dài x cao) là 328 x 215 mm, không bao gồm pin.

Đầu cặp SDS-plus có chấp nhận mũi khoan tiêu chuẩn không?

Không, đầu cặp SDS-plus được thiết kế cho mũi khoan SDS-plus. Sử dụng bộ chuyển đổi cho mũi khoan trụ nếu cần.

Tìm phụ tùng thay thế cho máy này ở đâu?

Phụ tùng thay thế có sẵn trên trang web www.bosch-pt.com hoặc tại trung tâm dịch vụ Bosch. Vui lòng cung cấp mã số 10 chữ số của máy.

HƯỚNG DẪN NGƯỜI DÙNG GBH 18V36 C Professional BOSCH

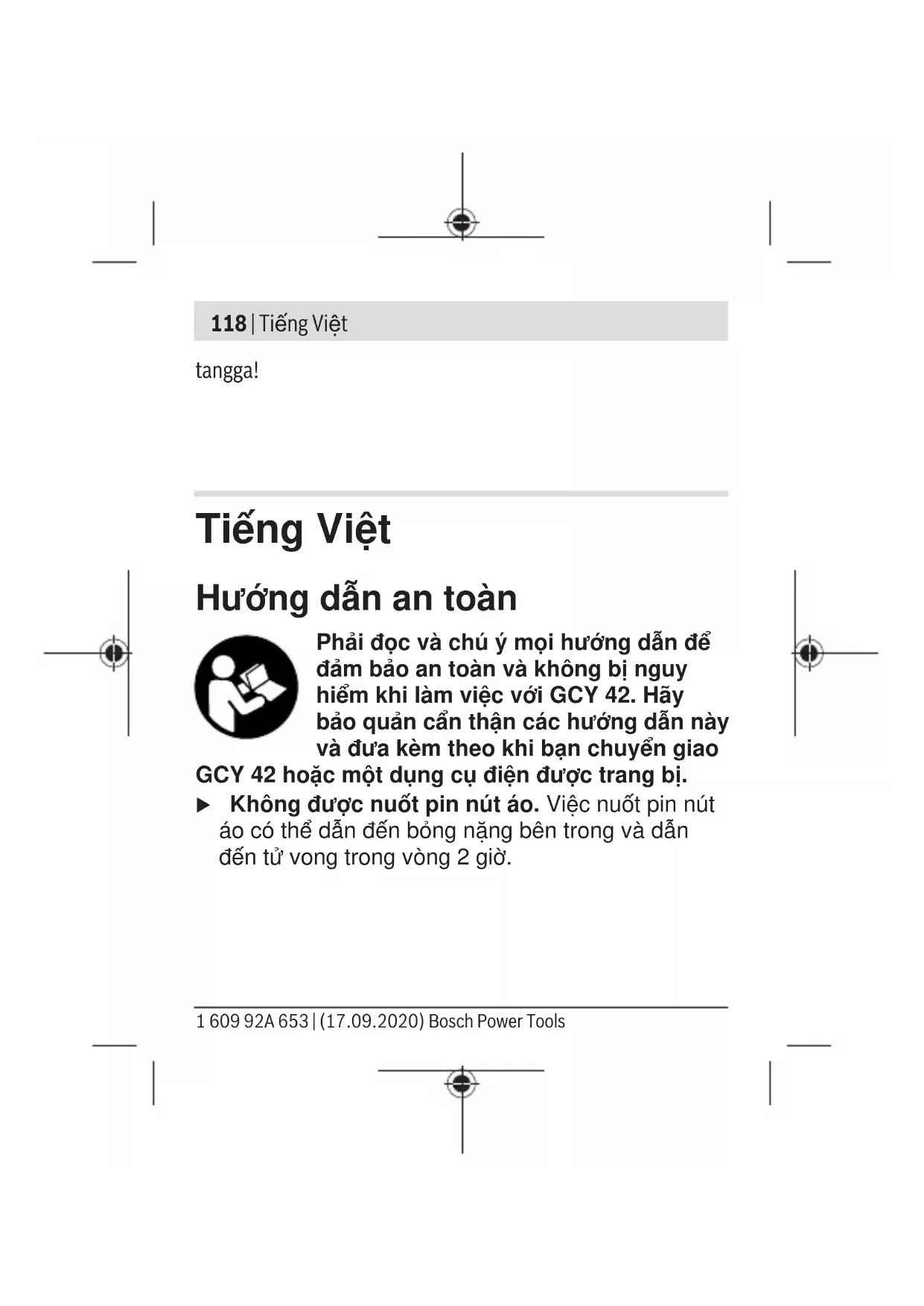

Phải đọc và chú ý các hướng dẫn để đảm bảo an toàn và không bị nguy hiểm khi làm việc với GCY 42. Hãy bảo quản cẩn thận các hướng dẫn này và đưa kèm theo khi bàn chuyển giao

GCY 42 hoặc một dụng cụ điện được trang bị.

Không được nuốt pin nút áo. Việc nuốt pin nút áo có thể dẫn đến bỏng nặng bên trong và dẫn đến tử vong trong vòng 2 giờ.

Đảm bảo rằng pin nút áo không ở trong tay trẻ em. Nếu nghi ngờ đã nuốt phải pin nút áo hoặc bị lọt vào một lỗ trên cơ thể, hãy đến bác sĩ ngay lập tức.

Khi thay pin hãy chú ý thay pin đúng cách. Sự nguy hiểm của việc không có sạc lại các pin nút áo và không làm chập mạch pin nút áo. Pin nút áo có thể rò rỉ, phát nổ, cháy và gây thương tích cho người. Tháo và xử lý các pin nút áo đã tháo ra đúng cách. Các pin nút áo đã tháo ra có thể rỉ và do đó gây hư hỏng sản phẩm hoặc gây thương tích cho người. Không làm quá nhiệt pin nút áo và không ném vào lửa. Pin nút áo có thể rò rỉ, phát nổ, cháy và gây thương tích cho người.

Không phá hủy pin nút áo và không tháo rời pin nút áo. Pin nút áo có thể rò rỉ, phát nổ, cháy và gây thương tích cho người. Không để pin nút áo đã hỏng tiếp xúc với nước. Lithium rò rỉ có thể tạo ra hydro cùng với nước và do đó dẫn đến cháy, nổ hoặc gây thương tích cho người. Không sử dụng mô-đun Bluetooth® nữa, nếu nắp che chữ A được đóng, hãy tháo pin nút áo và cho sửa chữa. Bảo vệ khỏi nhiệt và lửa bằng một vật được ký hiệu GCY 42. Pin có thể rò rỉ, phát nổ, cháy và gây thương tích cho người do bức xạ mặt trời kéo dài, nhiệt độ cao (>70 °C) và lửa. Bluetooth® Low Energy Module GCY 42 được trang bị một giao diện sóng vô tuyến. Hãy chú ý các giới hạn địa điểm hoạt động ví dụ như trên máy bay hoặc bệnh viện. Chỉ sử dụng Bluetooth® Low Energy Module GCY 42 trong các dụng cụ điện tương ứng. Đọc hướng dẫn vận hành dụng cụ điện được dùng.

Mô Tả Sản Phẩm và Đặc Tính Kỹ Thuật

Biểu tượng chữ Bluetooth cũng như biểu tượng ảnh (các logo) do công ty cổ phần Bluetooth SIG đăng ký nhãn hiệu và sở hữu. Công ty trách nhiệm hữu hạn Robert Bosch Power Tools GmbH đã được cấp phép để sử dụng những biểu tượng chữ/biểu tượng ảnh này với sản phẩm của mình.

Sử dụng đúng cách

Bluetooth® Low Energy Module GCY 42 giúp tùy biến và kiểm tra trạng thái của một dụng cụ điện cũng như truyền đi các cài đặt và dữ liệu dựa trên công nghệ sóng vô tuyến Bluetooth®. Việc chuyển dữ liệu phải được sự chấp thuận của người sử dụng. Bạn sẽ có được các thông tin về các chức năng kết nối được cung cấp trong ứng dụng (App) Bosch Toolbox hoặc trong hướng dẫn vận hành của dụng cụ điện được dùng.

Các bộ phận được minh họa

Sự đánh số các đặc tính sản phẩm là để tham khảo các hình minh họa trên trang hình.

(1) Pin sạc (2) Mô-đun Bluetooth® Low Energy GCY 42 (3) Phần giữ (4) Nắp Bluetooth® Low Energy Module GCY 42A

A) Phụ tùng được trình bày hay mô tả không phải là một phần của tiêu chuẩn hàng hóa được giao kèm theo sản phẩm. Bạn có thể tham khảo tổng thể các loại phụ tùng, phụ kiện trong chương trình phụ tùng của chúng tôi.

Thông số kỹ thuật

Bluetooth® Low Energy Module	GCY 42
Mã sõ may	1 600 A01 ZE2
Nhiêt do hoat dông	-10℃…+40℃
Nhiêt do luu kho	-20℃…+70℃
Khoi lóng	7 x 30 x 30 mm

1609 92A 653 | (17.09.2020) Bosch Power Tools

Tiếng Việt | 123

Bluetooth® Low Energy Module	GCY 42
Trong l权重ng theo Qui trinh EPTA- Procedure 01:2014	0,01 kg
Truyen du liếu
Bluetooth®	Bluetooth® 4.2 (Low Energy)A)
Pham vi tiên hiếu	tõi da 30 mB)
khoản tân sõ dã dung	2402-2480 MHz
Cộng suat dãu ra	< 1 mW
nguellen cung näng lu Weight
Âc quy	Ngân nút (pin Lithium 3-V, CR 2032)

124 | Tiếng Việt

Bluetooth® Low Energy Module	GCY 42
Tuǒi thǒ pin khoàng.	24 tháng

A) Các thiết bị di động đầu cuối tương thích với các thiết bị Bluetooth® Low Energy (Phiên bản 4.2) và hỗ trợ chế độ Generic Access Profile (GAP). B) Phạm vi có thể biến đổi mạnh tùy thuộc vào điều kiện bên ngoài, bao gồm thiết bị thu nhận được dùng. Trong các phòng kín và qua các rào chắn kim loại (ví dụ tường, giá, va li, v.v.) phạm vi Bluetooth® có thể nhỏ hơn.

Các diếu kiênCEE hê thóc	GCY 42
Thiên bi dân cuǒi di dòng (Mái tân bàng, Diên thoard thóc minh)	Android 5.1 (và cao hom) iOS 10 (và cao hom)

Tiếng Việt | 125

Lắp và Vận Hành

Nguồn cung năng lượng

Tháo nắp phụ Bluetooth® Low Energy Module GCY 42 trên dụng cụ điện, ví dụ bằng một tua vít hoặc một đồng xu to. Nếu dùng các vật không phù hợp, dụng cụ điện hoặc nắp phụ có thể bị hư hỏng. - Làm theo các hình minh họa trên trang hình ảnh để vận hành sau khi mua hoặc sau khi thay pin (1). Chú ý hướng dẫn sau đây.

Lần vận hành đầu tiên

(xem Hình A1-A5)

Lưu ý: Bảo quản tốt phần giữ chỗ (3) của GCY 42. Lắp phần giữ chỗ vào để chuyển tiếp dụng cụ điện mà không có GCY 42.

Lắp pin (1) với cực dương hướng lên trên vào GCY 42 (2). Không cần ấn pin vào; pin không tự khớp vào. Nó được cố định ở vị trí dự kiến khi đóng nắp.

Để cài đặt GCY 42 sau khi lắp, hãy nhấn công tắc mở/tắt của dụng cụ điện.

Thay pin

(xem Hình B1-B4)

Tháo pin đã dùng (1) bằng ngón tay.

Trước khi pin được sử dụng hết, sẽ có một cảnh báo trong ứng dụng.

Tháo GCY 42

(xem Hình C1-C2)

Không dùng lực khi tháo GCY 42 (2). Không dùng dụng cụ nhọn hoặc sắc.

Lưu ý: Xoay dụng cụ điện để tháo GCY 42 đơn giản hơn.

Ngay khi pin (1) được lắp và công tắc mở/tắt tại dụng cụ điện được nhấn, GCY 42 sẽ truyền tín hiệu liên tục. Tín hiệu Bluetooth® bị ngắt nếu pin rỗng, bị hỏng hoặc bị tháo.

Bạn sẽ có được các thước tiếp theo trong ứng dụng qua Bosch.

Tiếng Việt | 127

Cài đặt và thiết lập ứng dụng

Để có thể sử dụng GCY 42, bạn phải cài đặt Bosch Toolbox.

- Tải ứng dụng Bosch Toolbox qua kho ứng dụng tương ứng (Apple App Store, Google Play Store). Lưu ý: Cần phải có tài khoản người dùng ở kho ứng dụng tương ứng. - Chọn thuộc tính subitem trong ứng dụng MyTools. - Màn hình hiển thị của thiết bị đầu cuối di động cho biết các bước tiếp theo để kết nối dụng cụ điện với thiết bị đầu cuối.

GCY 42 có khoảng thời gian truyền tiến dần. Tùy thuộc vào môi trường xung quanh mà cần có nhiều khoảng thời gian truyền, trước khi GCY 42 được nhận diện. Nếu GCY 42 không được nhận diện, hãy kiểm tra điều sau đây:

• Pin có quá yếu hay rỗng không?

Hãy thay pin.

• Tắt Bluetooth® trên thiết bị di động đầu cuối và bật lại.

Kiểm tra xem GCY 42 hiện có được nhận diện không.

Bảo Dưỡng và Bảo Quản

Bảo Dưỡng Và Làm Sạch

Hãy loại bỏ bụi bẩn bằng bàn chải. Không được sử dụng chất tẩy rửa.

Dịch vụ hỗ trợ khách hàng và tư vấn sử dụng

Bộ phận phục vụ hàng sau khi bán của chúng tôi trả lời các câu hỏi liên quan đến việc bảo dưỡng và sửa chữa các sản phẩm cũng như phụ tùng thay thế của bạn. Sơ đồ mô tả và thông tin về phụ tùng thay thế cũng có thể tra cứu theo địa chỉ dưới đây: www.bosch-pt.com

Đội ngũ tư vấn sử dụng qua Bosch sẽ giúp bạn giải đáp các thắc mắc về sản phẩm và phụ kiện.

Trong tất cả các phản hồi và đơn đặt phụ tùng, xin vui lòng luôn luôn nhập số hàng hóa 10 chữ số theo nhãn hàng hóa.

Việt Nam

CN CÔNG TY TNHH BOSCH VIỆT NAM TẠI TP.HCM

Tầng 14, Ngôi Nhà Đức, 33 Lê Duẩn

Phường Bến Nghé, Quận 1, Thành Phố Hồ Chí Minh

Tel.: [phone]

Fax: [phone]

Hotline: [phone]

Email: [e-mail]

www.bosch-pt.com.vn

www.baohanh.bosch-pt.com.vn

Xem thêm địa chỉ dịch vụ tại:

Mô-đun GCY 42, phụ kiện và bao bì phải được phân loại để tái chế theo hướng thân thiện với môi trường.

130 | Tiếng Việt

Không bỏ linh kiện điện tử và pin vào chung rác thải ho gia đình!
