GBH 18V36 C Professional - Taladro BOSCH - Manual de uso y guía de instrucciones gratis

Tipo de producto	Taladro percutor inalámbrico
Marca	Bosch
Modelo	GBH 18V36 C Professional
Tensión nominal	18 V
Tipo de batería	Li-Ion (compatible con gama Bosch Professional 18V)
Capacidad de perforación máx. en hormigón	36 mm
Capacidad de perforación máx. en acero	13 mm
Capacidad de perforación máx. en madera	40 mm
Portabrocas	SDS-plus
Velocidad en vacío	0 - 775 rpm
Tasa de percusión	0 - 3200 golpes/min
Energía de percusión	2,1 J
Peso (sin batería)	3,4 kg
Dimensiones (L x A)	328 x 215 mm
Funciones	Taladrado, taladrado con percusión, cincelado
Conectividad	Bluetooth mediante módulo GCY 42 (opcional)
Protección	Sistema de protección contra sobrecargas
Nivel de ruido	95 dB(A)
Vibraciones	15 m/s²
Mantenimiento y limpieza	Limpiar con un cepillo, no usar disolventes
Seguridad	Lea las instrucciones de seguridad antes de usar
Piezas de repuesto y reparabilidad	Piezas de repuesto disponibles a través del servicio postventa Bosch

Preguntas frecuentes - GBH 18V36 C Professional BOSCH

¿Cómo reemplazar la pila del módulo Bluetooth GCY 42?

Retire la tapa del módulo con un destornillador o una moneda. Inserte una pila CR2032 nueva con el polo positivo hacia arriba. Cierre la tapa y accione el interruptor de encendido/apagado para inicializar el módulo.

¿Qué batería usar con el taladro?

Use exclusivamente baterías Li-Ion de la gama Bosch Professional 18V, con capacidad adecuada a sus necesidades.

¿Cómo ajustar la velocidad de perforación?

La velocidad es variable mediante el gatillo. Una presión más fuerte aumenta la velocidad. El selector de modo permite elegir entre taladrado, percusión y cincelado.

¿Se puede usar el cincelado con esta herramienta?

Sí, el GBH 18V36 C Professional dispone de función de cincelado. Coloque el selector en el símbolo de cincel y mantenga presionado el gatillo.

¿Cómo limpiar correctamente la herramienta?

Use un cepillo para eliminar la suciedad. No use detergentes ni disolventes. Nunca sumerja la herramienta en agua.

¿Cómo conectar la herramienta al Bluetooth?

Instale la aplicación Bosch Toolbox en su smartphone. Active el Bluetooth y siga las instrucciones de la aplicación para emparejar la herramienta.

¿Qué hacer en caso de sobrecarga de la herramienta?

La herramienta se apaga automáticamente. Suelte el gatillo y deje enfriar el aparato durante unos minutos antes de reutilizar.

¿Cuáles son las dimensiones exactas de la herramienta?

Las dimensiones (largo x alto) son de 328 x 215 mm, sin la batería.

¿El portabrocas SDS-plus acepta brocas estándar?

No, el portabrocas SDS-plus está diseñado para brocas SDS-plus. Use un adaptador para brocas cilíndricas si es necesario.

¿Dónde encontrar piezas de repuesto para esta herramienta?

Las piezas de repuesto están disponibles en el sitio web www.bosch-pt.com o a través del servicio postventa Bosch. Indique la referencia de 10 dígitos de la herramienta.

MANUAL DE USUARIO GBH 18V36 C Professional BOSCH

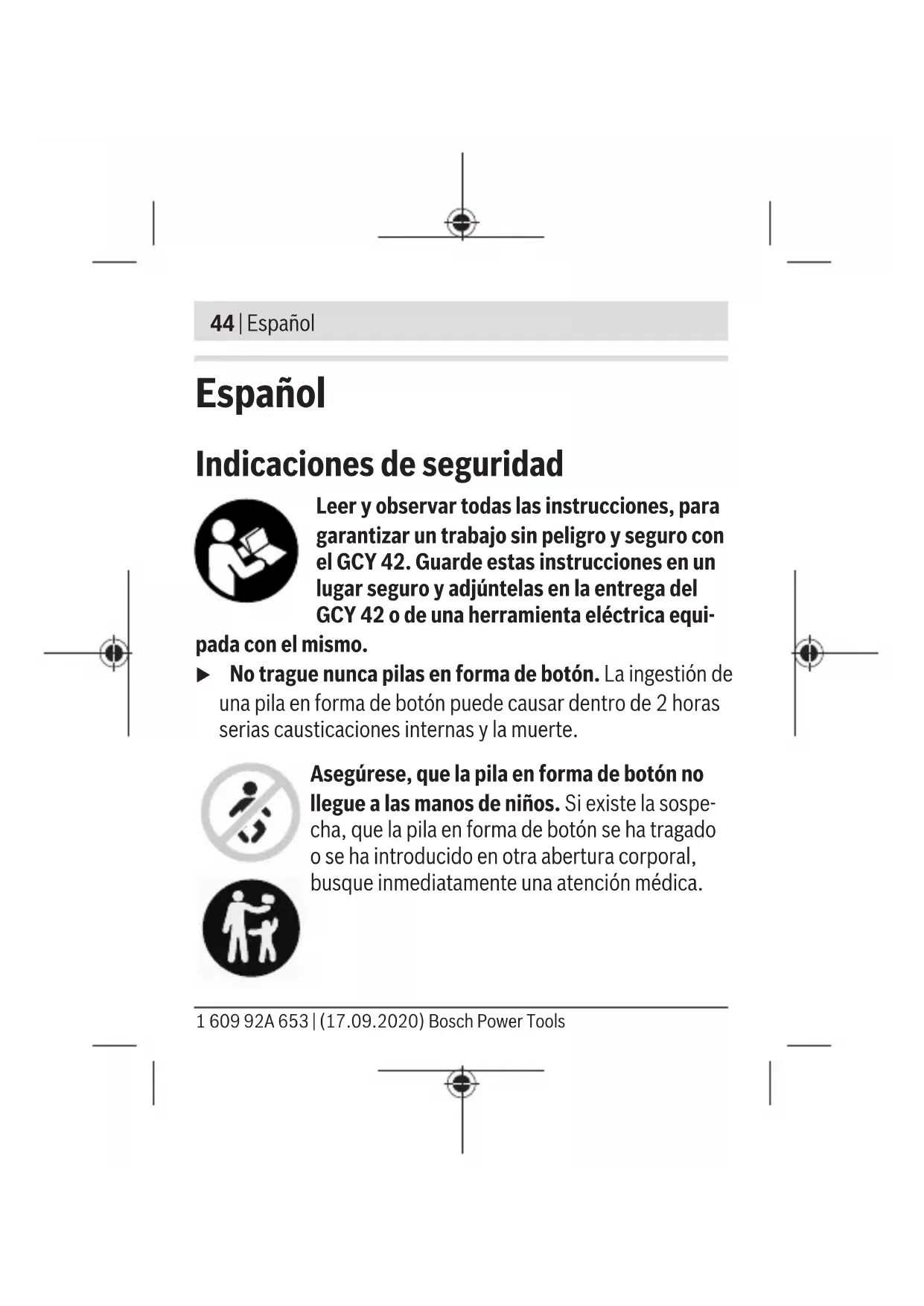

Indicaciones de seguridad

Lea y observe todas las instrucciones para garantizar un trabajo sin peligro y seguro con el GCY 42. Guarde estas instrucciones en un lugar seguro y entréguelas junto con el GCY 42 o con una herramienta eléctrica equipada con él.

No trague nunca pilas en forma de botón. La ingestión de una pila en forma de botón puede causar en menos de 2 horas graves cauterizaciones internas y la muerte.

Asegúrese de que la pila en forma de botón no sea accesible para los niños.

Al cambiar las pilas, preste atención a una sustitución correcta de las pilas. Existe riesgo de explosión. No intente recargar de nuevo las pilas en forma de botón y no cortocircuite la pila en forma de botón. La pila en forma de botón puede tener fugas, explotar, quemarse o herir a personas. Retire y deseche las pilas en forma de botón debidamente. Las pilas en forma de botón descargadas pueden tener fugas y por ello dañar el producto o lesionar personas. No deje que se sobrecaliente la pila en forma de botón y no la tire al fuego. La pila en forma de botón puede tener fugas, explotar, quemarse o herir a personas. No dañe la pila en forma de botón y no la despiece. La pila en forma de botón puede tener fugas, explotar, quemarse o herir a personas. Procure que una pila en forma de botón dañada no entre en contacto con el agua. El litio derramado en contacto con agua puede generar hidrógeno y por lo tanto dar lugar a un incendio, una explosión o lesiones de personas. No siga utilizando el módulo Bluetooth® si ya no se puede cerrar la cubierta; retire la pila en forma de botón y déjelo reparar.

Proteja el producto marcado con un GCY 42 ante el calor y el fuego. Debido a la exposición continua a la irradiación solar, las altas temperaturas (>70 °C) y el fuego, la pila puede tener fugas, explotar, quemarse o lesionar personas. El módulo Bluetooth® Low Energy Module GCY 42 está equipado con una radiointerfaz. Observe las limitaciones locales de servicios, p. ej. en aviones u hospitales. Utilice el módulo Bluetooth® Low Energy Module GCY 42 solamente en las herramientas eléctricas previstas para el caso. Lea las instrucciones de servicio de la herramienta eléctrica utilizada.

Descripción del producto y servicios

La marca de palabra Bluetooth® y los símbolos (logotipos) son marcas registradas y propiedad de Bluetooth SIG, Inc. Cada uso de esta marca/palabra/símbolo por Robert Bosch Power Tools GmbH tiene lugar bajo licencia.

Utilización reglamentaria

El módulo Bluetooth® Low Energy Module GCY 42 posibilita la personalización y la comprobación del estado de una herra

miente eléctrica, así como la transmisión de configuraciones y datos basados en la tecnología de radiocomunicación Bluetooth®. La transmisión de datos debe ser autorizada por el usuario.

Las informaciones respecto a las funciones de conectividad ofrecidas las puede ver en la aplicación (App) Bosch Toolbox o en las instrucciones de servicio de la herramienta eléctrica realizada.

Componentes principales

La numeración de los componentes representados está referida a las imágenes en las páginas ilustradas.

(1) Pila en forma de botón (2) Módulo Bluetooth® Low Energy Module GCY 42 (3) Comodín (4) Cubierta del módulo Bluetooth® Low Energy Module GCY 42 ^A)

A) Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie. La gama completa de accesorios opcionales se detalla en nuestro programa de accesorios.

Datos técnicos

Bluetooth® Low Energy Module	GCY 42
Número de articulo	1600 A01 ZE2
temperatura de servicios	-10 °C ... +40 °C
Temperatura de almenamento	-20 °C ... +70 °C
Medidas 7 x 30 x 30 mm
Peso según EPTA-Procedure 01:2014	0,01 kg
Transmisión de datos
Bluetooth® Bluetooth® 4.2 (Low Energy)	A)
Alcance de senal como máximo 30 m	B)
gama de Frequencia realizada	2402 - 2480 MHz
Potencia de salute < 1 mW
Suministro de corriente

Bluetooth®

GCY 42

Low Energy Module

Pila Pila en forma de botón (pila de li

tipo de 3 V, CR 2032)

Autonomía de las pilas, aprox.

24 meses

A) Los aparatos finales móviles deben ser compatibles con aparatos Bluetooth®-Low-Energy (versión 4.2) y asistir el Generic Access Profile (GAP). B) El alcance pueda variar fuertemente según las condiciones exteriores, inclusive el receptor normal. En el interior de espacios cerrados y por barreras metálicas (p. ej. paredes, estanterías, maletas, etc.), el alcance de Bluetooth® puede ser notoriamente menor.

Requisitos del sistema

GCY42

Aparato final móvil (tablet, teléfono inteligente)

Android 5.1 (y superior)

iOS 10 (y superior)

Montaje y operación

Suministro de corriente

• Quite la cubierta del módulo Bluetooth® Low Energy Module GCY 42 de la herramienta eléctrica, p. ej. con un destornillador o una moneda grande. Mediante la aplicación de objetos inadecuados, se pueda dañar la electrónica o la cubierta.
• Para la puesta en servicio tras la compra o cambiar la pila (1) siga las representaciones de las páginas gráficas. Observe en ellos las siguientes indicaciones.

Primera puesta en marcha

(ver figuras A1-A5)

Indicación: Conserve adecuadamente el comodín (3) del GCY 42. Coloque de nuevo el comodín para la transmisión de la herramienta eléctrica sin GCY 42.

Coloque la pila (1) con el polo positivo hacia arriba en el GCY 42 (2). No es necesario introducir a presión la pila; la pila no encaja por sí sola. Se fija solo cuando se cierra la tapa en la posición deseada.

Para inicializar el GCY 42 tras la colocación, accione el interruptor de conexión/desconexión de la herramienta eléctrica.

Cambio de batería

(ver figuras B1-B4)

Retire la pila usada (1) solamente con los dedos.

Antes de que se consuma completamente la pila, se indica una advertencia en la aplicación App.

Retirar el GCY 42

(ver figuras C1-C2)

No aplique violencia al retirar el GCY 42 (2). No utilice herramientas puntiagudas o afiladas.

Indicación: Gire eventualmente la herramienta eléctrica, para satisfacer la calidad del GCY 42.

Puesta en marcha

Una vez que se ha colocado la pila (1) y se acciona el interruptor de conexión/desconexión en la herramienta eléctrica, el GCY 42 emite continuamente una señal. La señal Bluetooth® se interrumpe recién, si la pila está vacía o averiada o se desmonta.

Informaciones adicionales se encontrarán directamente en la aplicación App de Bosch.

Instalación y configuración de la aplicación App

Para poder usar el GCY 42 debe instalar primero la aplicación App Bosch Toolbox.

• Descargue la aplicación App Bosch Toolbox a través de un correspondiente App-Store (Apple App Store, Google Play Store). Indicación: Se requiere una cuenta de usuario en un AppStore correspondiente.
• A continuación, seleccione en la aplicación App el subapartado My Tools.
• El display de su aparato final móvil indica todos los pasos siguientes para la conexión de la herramienta eléctrica con el aparato final.

Transmisión de datos a través de Bluetooth®

El GCY 42 tiene un intervalo de emisión regular. Según el ambiente, se pueden necesitar varios intervalos de emisión, an

tes que se detecte el GCY 42. Si no se detecta el GCY 42, verifique lo siguiente:

• ¿Es demasiado grande la distancia al aparato final móvil? Reduzca la distancia entre el aparato final móvil y el GCY 42.
• ¿Está demasiado débil o vacía la pila? Cambie la pila.
• Desconecte y conecte de nuevo Bluetooth® en su aparato final móvil. Compruebe, si ahora se detecta el GCY 42.

Mantenimiento y servicios

Mantenimiento y limpieza

Elimine los ensuciamientos con un pincel. No utilice ningún detergente o disolvente.

Servicio técnico y atención al cliente

El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su producto, así como sobre piezas de recambio. Las representaciones gráficas tridimensionales e informaciones de repuestos se encuent

Bosch Power Tools 1609 92A 653|(17.09.2020)

54 | Español

tran también bajo: www.bosch-pt.com

El equipo asesor de aplicaciones de Bosch le asesora gustosamente en caso de preguntas sobre nuestros productos y sus accesorios.

Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el n° de artículo de 10 dígitos que figura en la placa de características del producto.

México

Robert Bosch S. de R.L. de C.V.

www.bosch-herramientas.com.mx

Direcciones de servicios adicionales se encontrarán bajo:

Los módulos GCY 42, los accesorios y los embalajes deben llevarse a una reutilización ecológica.

Español|55

No arroje los componentes electrónicos y las pilas a la basura!

El símbolo es solamente estabilidad social, si también se encuesta sobre la planta de características del producto/fabricado.

Para su uso en México

La operación de este equipo está sujeta a las siguientes dos condiciones:

1. es posible que este equipo o dispositivo no cause interferencia perjudicial y
2. este equipo o dispositivo debe aceptar cualquier interferencia, incluyendo la que pueda causar su operación no deseada.

Bosch Power Tools 1609 92A 653| (17.09.2020)
