10 | English

English

Safety instructions

106 | Bahasa Indonesia

n

GCY42 1nunuunnuu uauuunnnnnae

y

Bahasa Indonesia

Petunjuk Keselamatan

Baca dan perhatikan seluruh petunjuk agar GCY 42 dapat digunakan dengan lancar dan eman. Simpan petunjuk ini baik-baik dansertakan petunjuk ini saat hendak memindahtangkan GCY 42 kepada perkamas

listrik yang disertakan.

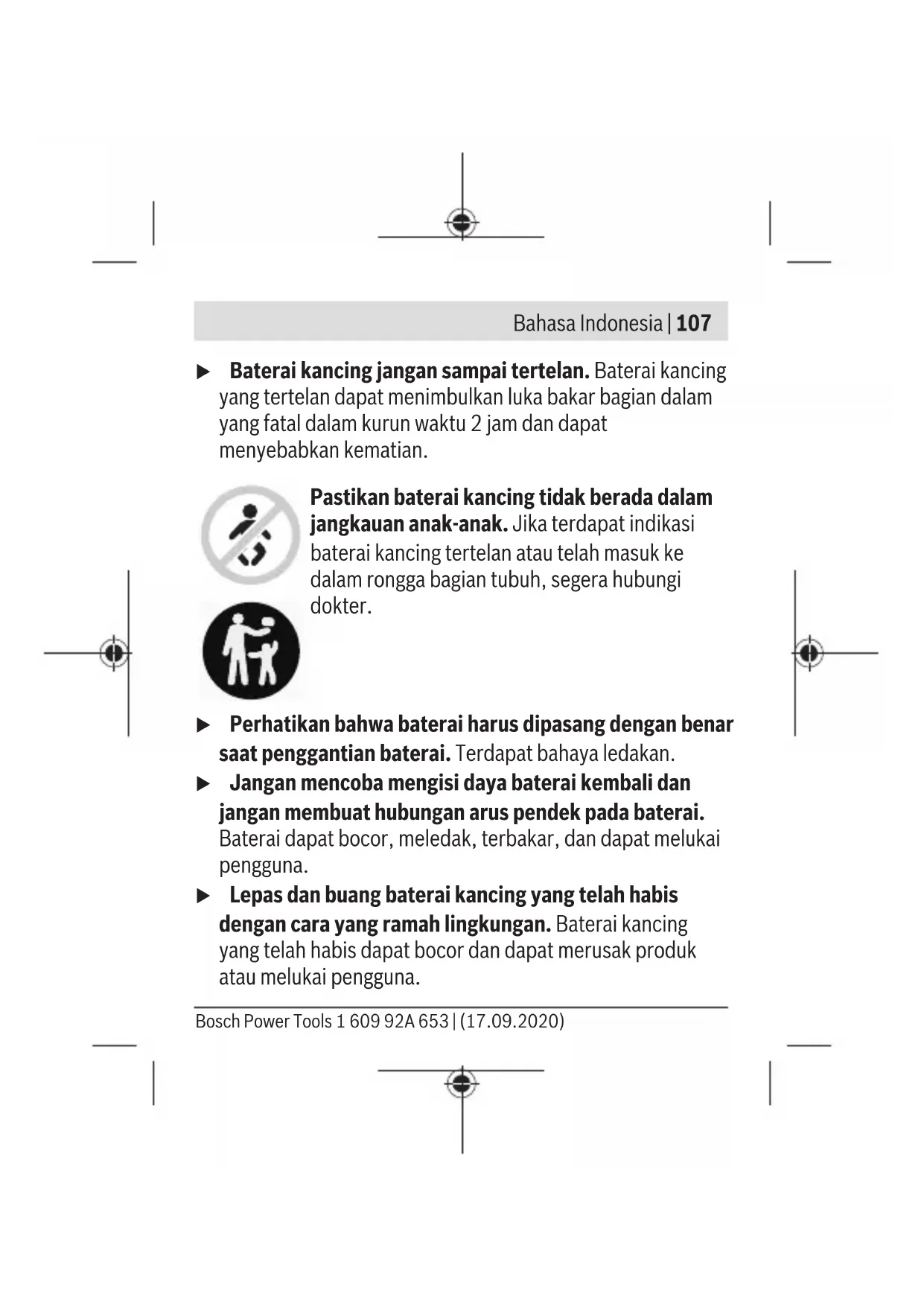

Bahasa Indonesia | 107

Baterai kancing jangan sampai tertelan. Baterai kencing yang tertelan dapat menimbulkan luka bakar bagian dalam yang fatal dalam kurun waktu 2 jam dan dapat mencyebabkan kematian.

Pastikan baterai kencing tidak berada dalam jangkauan anak-anak. Jika terdapat indikasi baterai kencing tertelan kepada telah masuk ke dalam rongga bagian tubuh, segera hubungi dokter.

Perhatikan oleh baterai harus dipasang dengan benar,.
saat penggantian baterai. Terdapat bahaya ledakan.
Jangan mencoba mengisi daya baterai kembali dan jangan membuat hubungan arus pendek pada baterai. Baterai dapat bocor, meledak, terbakar, dan dapat melukai pengguna.
Lepas dan buang baterai kencing yang telah habis dengan cara yang ramah lingkungan. Baterai kencing yang telah habis dapat bocor dan dapat merusak Produk atau melukai pengguna.

Bosch Power Tools 1609 92A 653|(17.09.2020)

108 | Bahasa Indonesia

Hindarkan baterai kancing dari panas berlebih dan jangan dibakar. Baterai dapat bocor, meledak, terbakar, dan dapat melukai pengguna.
Jangan merusak baterai kencing dan jangan membrongkar komponen baterai. Baterai dapat bocor, meledak, terbakar, dan dapat melukai pengguna.
Jagaagar baterai kancing yang rusak tidak terkena air.
Kandungan lithium yang bocor keluar dapat menciptakan
kandungan hidrogen dengan air dan dapat menimbulkan
kebakaran, ledakan kepada melukai pengguna.
Jangan gunakan modul Bluetooth® lagi jika penutup tidak dapat menuup kembali, lepas baterai kencing dan lakukan perbaikan.
Lindungi objek yang ditandai dengan GCY 42 dari panas dan api. Baterai dapat menjadi bocor, meledak, terbakar dan melukai pengguna akibat terpapar sinar matahari konstan, suhu tinggi (>70^) dan api
Modul Bluetooth® Low Energy GCY 42 dilengkapi dengan antarmuka nirkabel. Perhatikan batasan pengoperasian lokal, misalnya dalam pesawat terbang kepada di rumah sakit.

Bahasa Indonesia | 109

• Oleh karena itu, gunakan modul Bluetooth® Low Energy GCY 42 tersebut pada perkakas listrik yang tersedia. Bacalah petunjuk pengoperasian perkakas listrik yang digunakan.

Spesifikasiproduk dan performa

IstilahmerekBluetooth®serta gambar simbol (logo)
merupakanmerek dagang terdaftar dan kepemilikan dari Bluetooth SIG, Inc. Setiap penggunaan istilahmerek/
gambar simbol ini berada di bawah lisensi Robert Bosch
Power Tools GmbH.

Tujuan penggunaan

Modul Bluetooth® Low Energy GCY 42 memungkikan personalisasi dan pemeriksaan status perkakas listrik{serta pengiriman pengaturan dan data berbasis technologi nirkabel Bluetooth®. Pengiriman data harus disetujui oleh pengguna. Informasi mengenai fungsi konektivitas dapat dilihat di aplikasi (App) Bosch Toolbox ata di petunjuk manual perkakas listrik yang digunakan.

Bosch Power Tools 1609 92A 653|(17.09.2020)

110 | Bahasa Indonesia

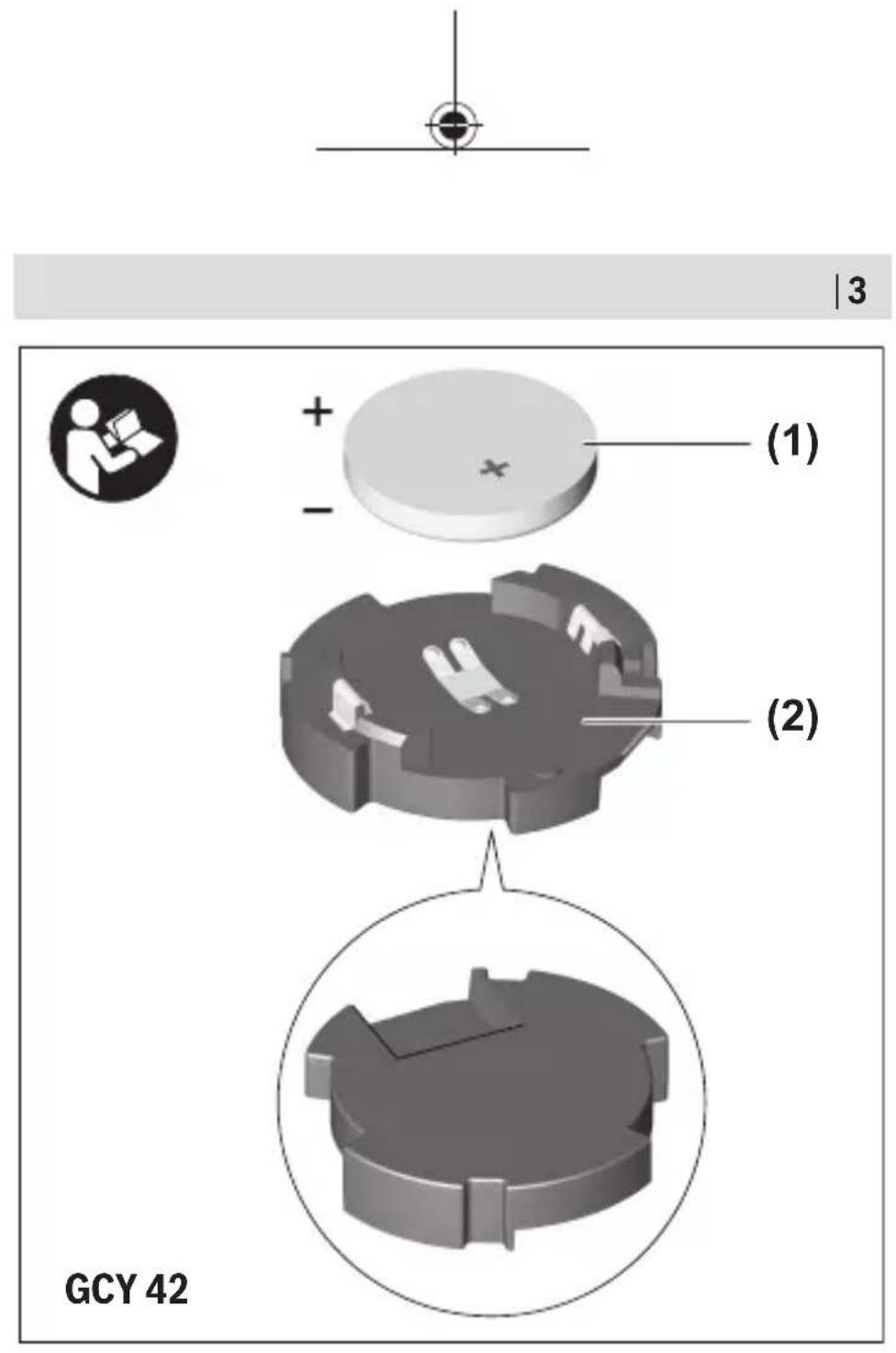

Ilustrasi komponen

Nomor-nomor dari bagian-bagian perkakas yang digambarkan mengacu pada gambar perkakas pada halaman grafik.

(1) Baterai kancing
(2) Modul Bluetooth® Low Energy GCY 42
(3) Wadah ^A)
(4) Penutup modul Bluetooth® Low Energy GCY 42A

A) Aksesori yang ada pada gambar atau yang dijelaskan tidak termasuk dalam lingkup pengiriman standar. Semua aksesori yang ada dapat Anda lihat dalam program aksesori kami.

Data teknis

Modul Bluetooth® Low Energy	GCY 42
Nomor seri	1 600 A01 ZE2
Suhu pengoperasian -10 °C…+40 °C
Suhu penyimpanan -20 °C…+70 °C
Ukuran 7 x 30 x 30 mm

Bahasa Indonesia | 111

Modul Bluetooth® Low Energy	GCY 42
Berat seksuai dengan EPTA-Procedure 01:2014	0,01 kg
Pengiriman data
Bluetooth® Bluetooth® 4.2 (Low Energy)	A)
Jangkaan sinyal maksimal 30 m	B)
Jangkaan frekuensi yang digunakan	2402-2480 MHz
Daya output < 1 mW
Suplai daya
Baterai Baterai kencing (baterai lithium	3 V, CR 2032)

Bosch Power Tools 1609 92A 653| (17.09.2020)

112 | Bahasa Indonesia

Modul Bluetooth® Low Energy	GCY 42
Daya tahan baterai sekitar	24 bulan

A) Perangkat seluler harus kompatibel dengan perangkat Bluetooth Low Energy (versi 4.2) dan mendukung Generic Access Profile (GAP).
B) Jangkauan sinyal dapat berbeda-beda bergantung pada kondisi di luar{serta per orangkat penerima yang digunakan. Jangkauan Bluetooth® dapat sarat melemah jika berada di dalam ruangan tertutup dan melewati penghalang logam (contoh,dinding, rak, koper, dll.).

Persyaratan systemd GCY 42

Perangkat seluler (tablet, smartphone)

Android 5.1 (dan lebih tinggi) iOS 10 (dan lebih tinggi)

Pemasangan dan penggunaan

Suplai daya

Lepas penutup modul Bluetooth® Low Energy GCY 42 para perkakas listrikAPEXINGANOBENGATU DENGKoin比分. Perkakas listrik atau penutup dapat rusak jika dibuka menggunakan benda-benda yang tidak sesuai.
- Ikuti gambar yang terdapat pada halaman grafik untuk melakukan pengoperasian pertama kali setelah pembelian atau menjenti baterai (1). Untuk itu, perhatikan petunjuk petunjuk berikut.

Pengoperasian awal

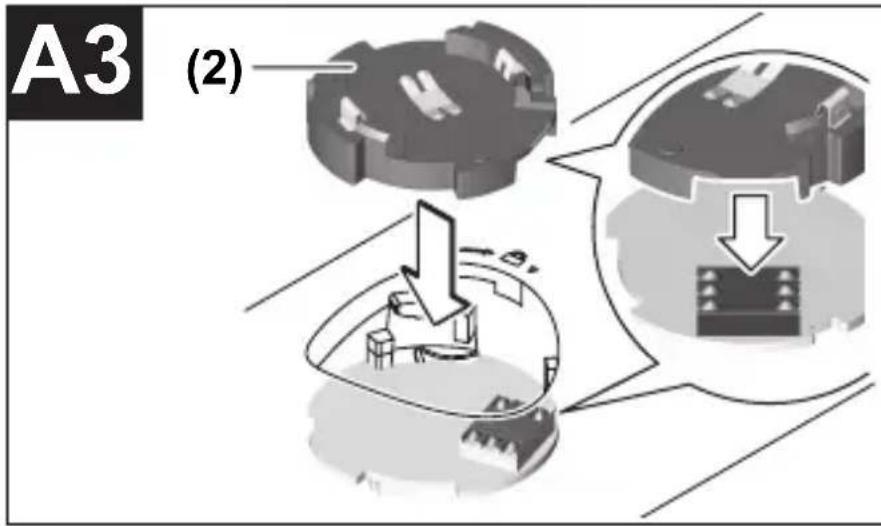

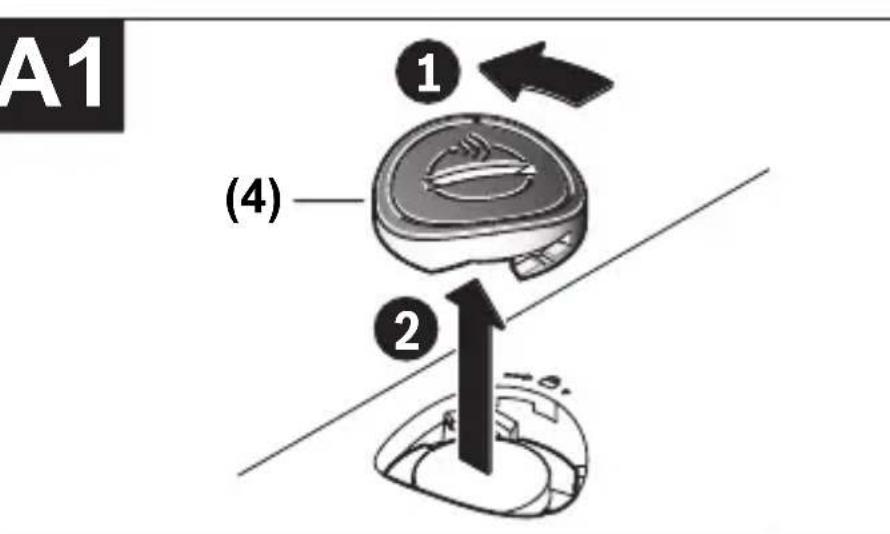

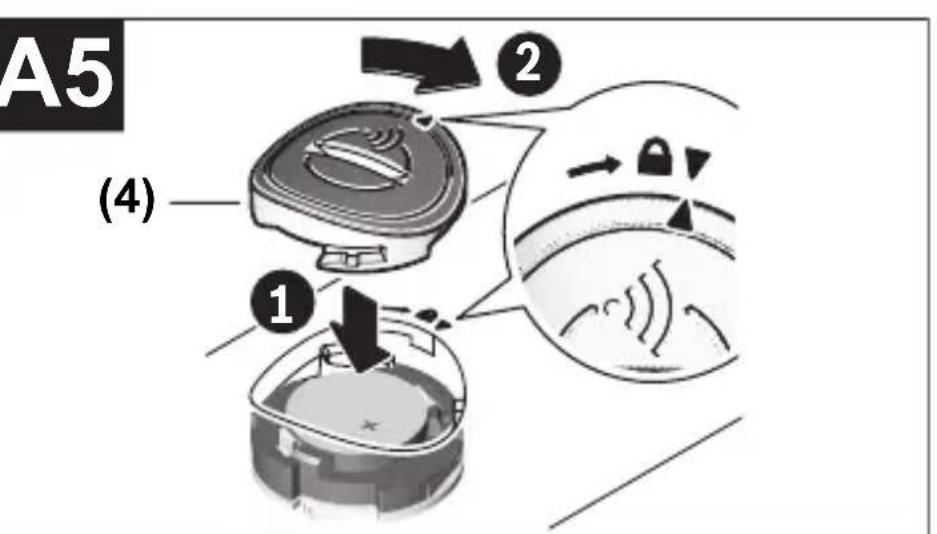

(lishat gammad A1-A5)

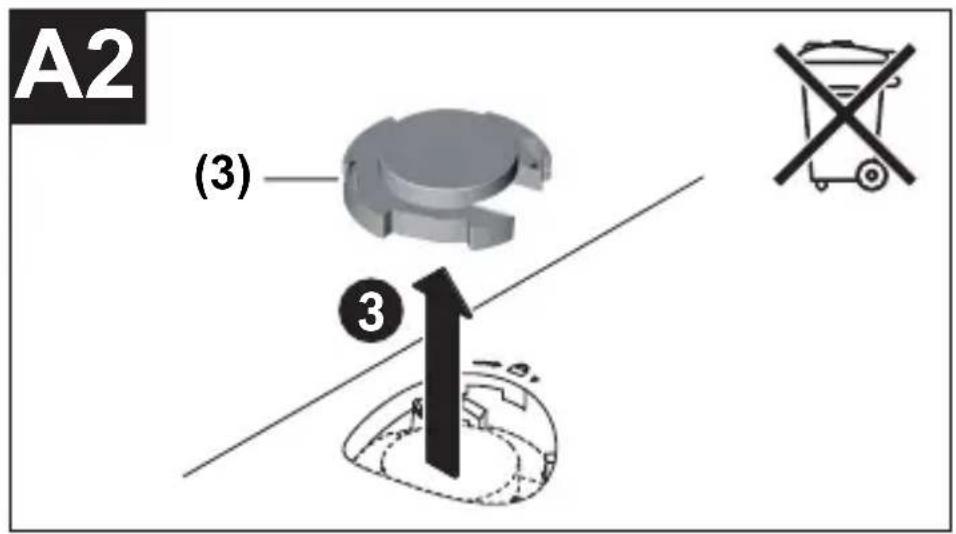

Catatan: Simpan wadah (3) GCY 42 baik-baik. Pasang kembali wadah saat hendak memindahtangankan perkapas listrik tanpa GCY 42.

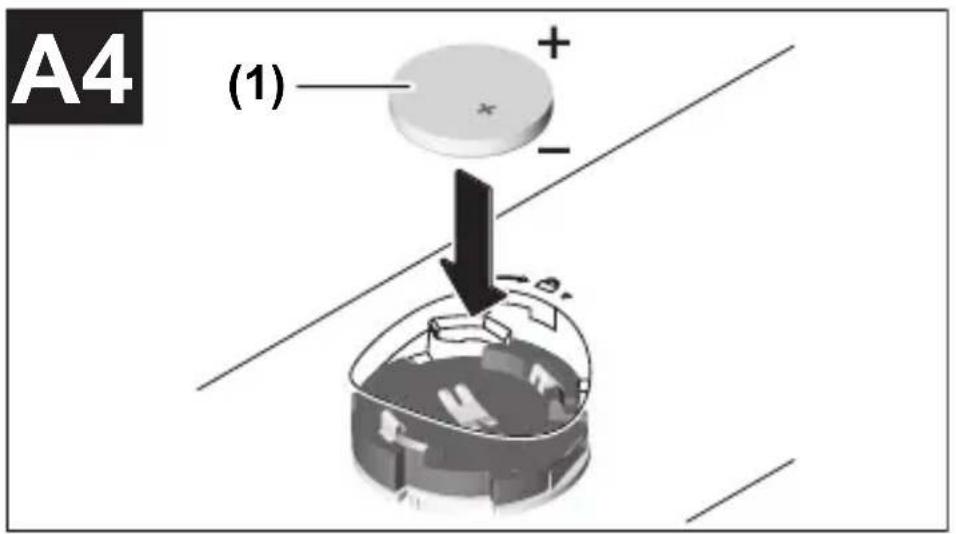

Pasang baterai (1) dengan posisi kutub positif menghadap ke atas ke dalam GCY 42 (2). Baterai tidak perlu ditekan dalam-dalam; baterai tidak akan mencuci secara otomatis. Baterai oleh akan terpasang pada posisi yang telah disediakan sampat covers ditutup.

114 Bahasa Indonesia

Setelah baterai dipasang, tekan tambol on/off pada perkakas listrik untukinisialisasi GCY 42.

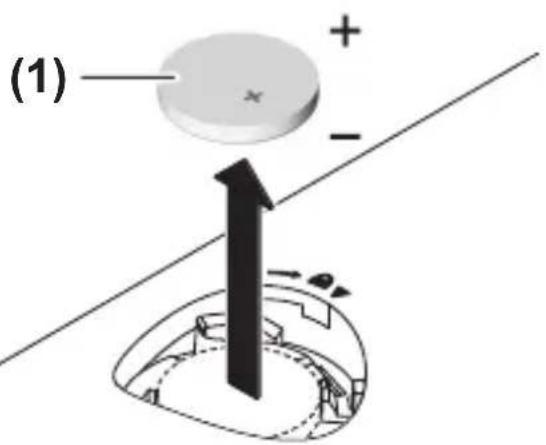

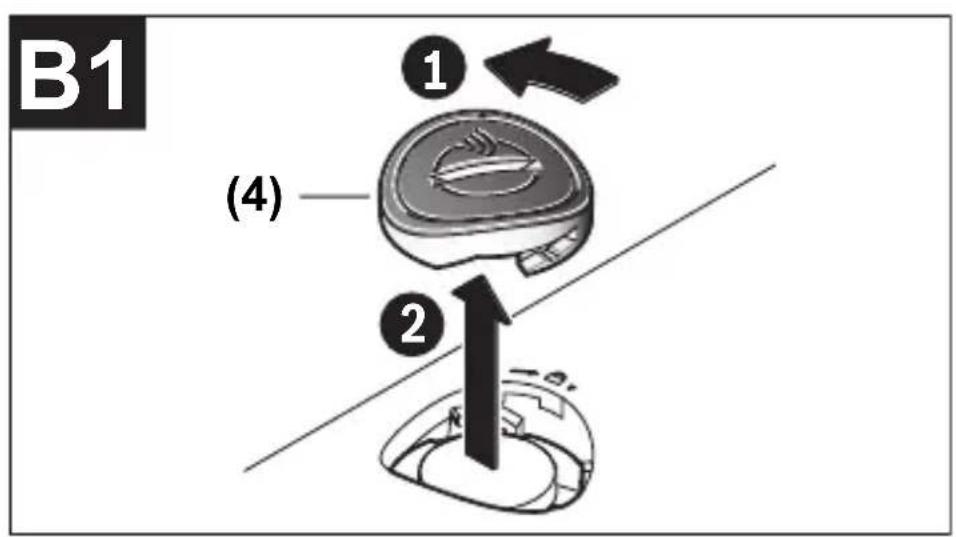

Menukar baterai

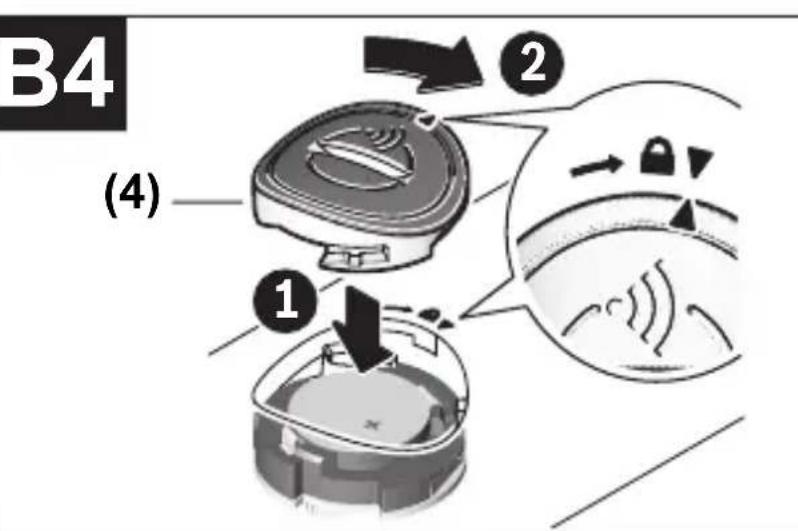

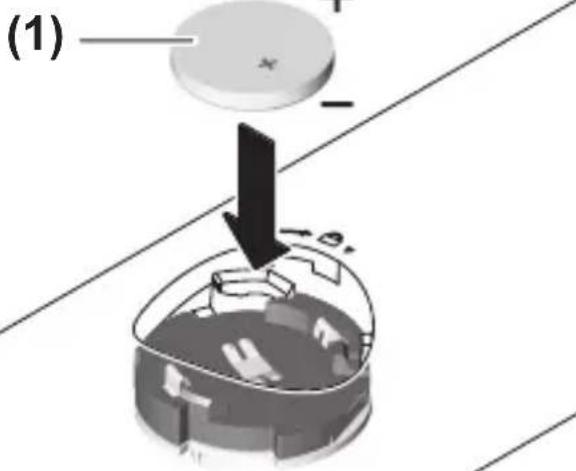

(lihat gambar B1-B4)

Sebelum baterai benar-benar habis, menjadi peringatan akan muncul di aplikasi.

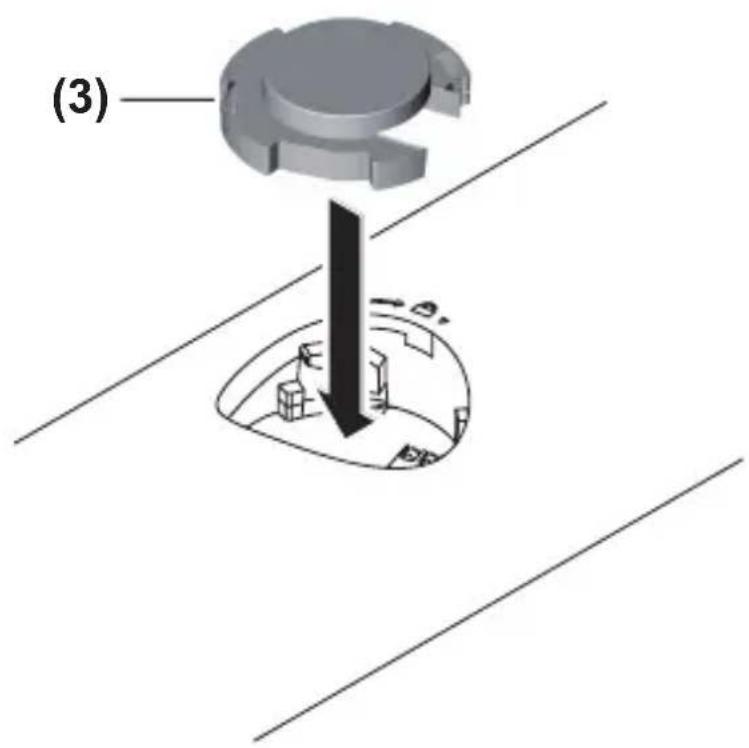

Melepas GCY 42

(lishat gammad C1-C2)

Lepaskan GCY 42 (2) secara perlahan. Dilarang bagiakan alat yang tajam kepada runcing.

Catatan: Jika memungkikan, gunakan perkakas listrik agar GCY 42 sudah dilepaskan.

Pengoperasian

Setelah baterai (1) dipasang dan tambol on/off pada perkakas listrik ditekan, GCY 42 akan memancarkan sinyal terus menerus. Sinyal Bluetooth® kemudian akan terputus jika baterai habis, rusak atau dicabut.

Bahasa Indonesia | 115

Informasi selengkapnya dapat dilihat langsung di aktivasi Bosch.

Instalasi dan Pengaturan Aplikasi

Agar GCY 42 dapat digunakan, pertama-tama Anda harus menginstal aplikasi Bosch Toolbox.

• Unduh aplikasi Bosch Toolbox melalui App Store (Apple App Store, Google Play Store) yang sesuai. Catatan: Beberapa App Store memerlukan akun pengguna.
• Setelah itu, pilih subitem MyTools dalam aplikasi.
• Display di perangkat seluler Anda akan menampilkan langkah-langkah selanjutnya untuk menghubungkan perilakas listrik dengan perangkat.

Pengiriman data melalui Bluetooth®

GCY 42 memiliki interval transmisı rutin. Tergantung pada lingkungannya, interval transmisı perlu dilakukan menjadi APA kali sebelum GCY 42 terdeteksi. Jika GCY 42 tidak terdeteksi, lakukan pemeriksaan berikut:

• Apakahjangdenganpengkatselulerterlalu jauh? Kurangi jarakantara pengkat seluler dan GCY 42.

116 | Bahasa Indonesia

• Apakah baterai sangat lemah atau habis?

Ganti baterai.

• Nonaktifkan Bluetooth® para perangkat seluler Anda kemudian aktifkan kembali.

Periksa甲状腺癌

Perawatan dan servis

Perawatan dan pembersihan

Bersihkan kotoran dengan kuas. Jangan gunakan bahan pembersih ata pelarut.

Layanan pelanggan dan konsultasi penggunaan

Layan pe langgan Bosch menjawab semua pertanyaan Anda tentang reparasi dan perawatan serta tentang suku cadang produk ini. Gambaran teknis (exploded view) dan informasi mengenai siku cadang dapat ditemukan di: www.bosch-

pt.com

Tim konsultasi penggunaan Bosch akan membantu Anda menjawab pertanyaan seputar Produk kami beserta aksesorinya.

Bahasa Indonesia | 117

Jika Anda hendak menanyakan sesuatu oleh memesan suku cadang, selelu sebutkan nomor model yang terdiri dari 10 orang dan tercantum pada label tipe Produk.

Indonesia

PT Robert Bosch

Jakarta Selatan 12310

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.co.id

Alamat layanan lainnya dapat ditemukan di:

Modul GCY 42, aksesori dan kemasannya sebaiknya didaur ulang dengan proses yang ramah lingkungan.

Jangan membruang komponen elektronik dan baterai bersamaan dengan sampah rumah

Bosch Power Tools 1609 92A 653|(17.09.2020)

118|TiengViiet

tangga!
