| Tipo de produto | Perfurador picador sem fio |
| Marca | Bosch |
| Modelo | GBH 18V36 C Professional |
| Tensão nominal | 18 V |
| Tipo de bateria | Li-Ion (compatível com a linha Bosch Professional 18V) |
| Capacidade máxima de perfuração em concreto | 36 mm |
| Capacidade máxima de perfuração em aço | 13 mm |
| Capacidade máxima de perfuração em madeira | 40 mm |
| Mandril | SDS-plus |
| Velocidade sem carga | 0 - 775 rpm |
| Taxa de percussão | 0 - 3200 golpes/min |
| Energia de percussão | 2,1 J |
| Peso (sem bateria) | 3,4 kg |
| Dimensões (C x A) | 328 x 215 mm |
| Funções | Perfuração, perfuração com percussão, cinzelamento |
| Conectividade | Bluetooth via módulo GCY 42 (opcional) |
| Proteção | Sistema de proteção contra sobrecargas |
| Nível de ruído | 95 dB(A) |
| Vibrações | 15 m/s² |
| Manutenção e limpeza | Limpar com um pincel, não usar solventes |
| Segurança | Leia as instruções de segurança antes de usar |
| Peças de reposição e reparabilidade | Peças de reposição disponíveis no serviço pós-venda Bosch |
Perguntas frequentes - GBH 18V36 C Professional BOSCH
Perguntas dos utilizadores sobre GBH 18V36 C Professional BOSCH
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Furadeira em formato PDF gratuitamente! Encontre o seu manual GBH 18V36 C Professional - BOSCH e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. GBH 18V36 C Professional da marca BOSCH.
MANUAL DE UTILIZADOR GBH 18V36 C Professional BOSCH

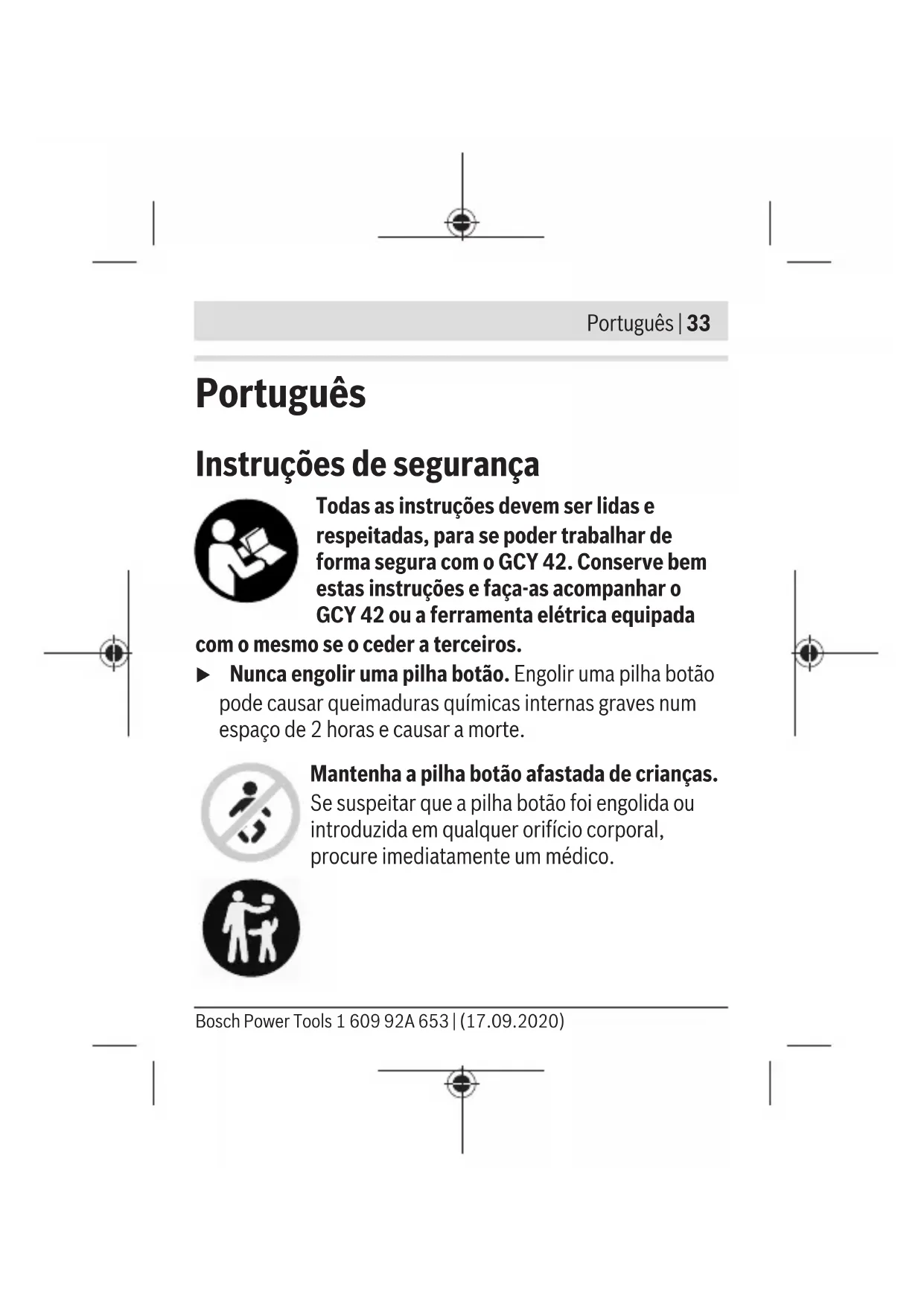

Instruções de segurança
Todas as instruções devem ser lidas e respeitadas, para se poder trabalhar de forma segura com o GCY 42. Conserve bem estas instruções e faça-as acompanhar o GCY 42 ou a ferramenta elétrica equipada.
- Nunca engolir uma pilha botão. Engolir uma pilha botão pode fazer queimaduras químicas internas graves num espaço de 2 horas e fazer a morte.
Mantenha a pilha botão afastada de crianças. Se suspeitar que a pilha botão foi engolida ou introduzida em qualquer orifício corporal, procure imediatamente um médico.
Ao substituir a pilha, certifique-se de que procede corretamente. Há risco de explosão. - Não tente recarregar pilhas botão e não curto-circuite a pilha botão. A pilha botão pode perder a estanqueidade, explodir, queimar e ferir pessoas. - Elimine as pilhas botão descarregadas de forma correta. As pilhas botão podem perder a estanqueidade e, consequentemente, danificar o produto ou ferir pessoas. - Não sobreaqueça a pilha botão e não a mande para o fogo. A pilha botão pode perder a estanqueidade, explodir, queimar e ferir pessoas. - Não danifique a pilha botão e não a desmonte. A pilha botão pode perder a estanqueidade, explodir, queimar e ferir pessoas. - Não deixe uma pilha botão danificada entrar em contacto com água. O lítio que sai da pilha pode formar hidrogénio em contacto com a água e causar incêndio, explosão ou ferimentos em pessoas. - Não use mais o módulo Bluetooth® se não conseguir fechar a cobertura, retire a pilha botão e mande-o reparar. Proteja o objeto identificado com um GCY 42 do calor e do fogo. Devido a radiação solar permanente, elevadas
temperaturas (>70°C) e fogo, a pilha pode perder a estanqueidade, explodir, queimar e ferir pessoas.
O Bluetooth® Low Energy Module GCY 42 está equipado com uma interface. Devem ser respeitadas as limitações de utilização locais, p. ex. em aviões ou hospitais. Use o Bluetooth® Low Energy Module GCY 42 apenas nas ferramentas elétricas previstas. Leia o manual de instruções da ferramenta elétrica usada.
Descrição do produto e do serviço
A marca nominativa Bluetooth® tal como o símbolo (logótipo), são marcas registadas e propriedade da Bluetooth SIG, Inc. Qualquer utilização desta marca nominativa/deste símbolo por parte da Robert Bosch Power Tools GmbH possui a devida autorização.
Utilização adequada
O Bluetooth® Low Energy Module GCY 42 permite a personalização e a verificação de estado de uma ferramenta elétrica assim como a transmissão de definições e ajustes com
base na Tecnologia de radiotransmissão Bluetooth®. A transferência de dados tem de ser aprovada pelo uso aplicador. As informações acerca das funções Connectivity podem ser consultadas na aplicação (App) Bosch Toolbox ou nas instruções de utilização da ferramenta elétrica usada.
Componentes ilustrados
A numeração dos componentes exibidos diz respeito às representações existentes nas páginas dos gráficos.
(1) Pilha botão (2) Bluetooth® Low Energy Module GCY 42 (3) Espaçador A) (4) Cobertura Bluetooth® Low Energy Module GCY 42A
A) Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no programa de acessórios.
Dados técnicos
| Bluetooth® Low Energy Module | GCY 42 |
| Número de produits | 1600 A01 ZE2 |
Português
| Bluetooth® Low Energy Module | GCY 42 |
| Temperatura operacional | -10 °C ... +40 °C |
| Temperatura de armazenamento | -20 °C ... +70 °C |
| Dimensoes 7 x 30 x 30 mm | |
| Peso conforme EPTA-Procedure 01:2014 | 0,01 kg |
| Transmissão de dados | |
| Bluetooth® Bluetooth® 4.2 (Low Energy) | A) |
| Raio de ação do sinal maximal 30 m | B) |
| Faixa de frequência usada | 2402 - 2480 MHz |
| Potência de saía < 1 mW | |
| Abastecimento de energia | |
| Pilha Pilha botão (pilha de lítio de 3 V, CR 2032) | |
38 | Português
Bluetooth® Low Energy Module
Vida útil da pilha, aprox.
GCY42
24 meses
A) Os aparelhos terminais móveis têm de ser compatíveis com os aparelhos Low Energy Bluetooth (versão 4.2) e suportar o Generic Access Profile (GAP). B) O raio de ação pode variar substancialmente em função das condições externas, incluindo do aparelho recetor utilizado. Dentro de recintos fechados e através de barreiras metálicas (p. ex. paredes, prateleiras, malas, etc.) o raio de ação do Bluetooth® pode ser claramente menor.
| Pre-requisitos do sistema | GCY 42 |
| Aparelho terminal | Android 5.1 (e superior) |
| móvel (Tablet, Smartphone) | iOS 10 (e superior) |
Montagem de funcionamento
Abastecimento de energia
- Remova a cobertura para o Bluetooth® Low Energy Module GCY 42 na ferramenta elétrica p. ex. com a chave de parafusos ou uma moeda grande. A utilização de objetos inadequados pode provocar danos na eletrónica ou na cobertura.
- Para a colocação em funcionamento antes da compra ou da substituição da pilha (1), siga as representações da página de imagens. Respeite também as seguintes indicações.
Primeira colocação em funcionamento
(ver figuras A1-A5)
Nota: Guarde o espaçador (3) do GCY 42. Volte a colocar o espaçador para passar a ferramenta elétrica a terrenos sem o GCY 42.
Coloque a pilha (1) com o polo positivo para cima no GCY 42 (2). Não é necessário pressionar a pilha; ela encaixa sozinha. Ela é fixada na posição prevista apenas quando se fecha a tampa.
Para inicializar o GCY 42 após a colocação, acione o interruptor de ligar/desligar da ferramenta elétrica.
Substituir a pilha
(ver figuras B1-B4)
Remova a pilha usada (1) apenas com os dedos.
Antes de a pilha botão ficar totalmente descarregada, é exibido um aviso na aplicação.
Remover GCY 42
(ver figuras C1-C2)
Não aplique força excessiva ao remover o GCY 42 (2). Não utilize ferramentas pontiagudas ou afiadas.
Nota: Se necessário, vire a ferramenta elétrica, para remover mais facilmente o GCY 42.
Colocação em funcionamento
Assim que a pilha (1) estiver colocada e o interruptor de ligar/desligar na ferramenta elétrica for acionado, o GCY 42 envia um sinal de forma contínua. O sinal Bluetooth® só é interrompido se a bateria estiver vazia, defeituosa ou for desmontada. Para informações mais detalhadas, consulte diretamente a aplicação da Bosch.
Português | 41
Instalação e definições da aplicação
Para poder usar o GCY 42, tem de instalar primeiro a aplicação Bosch Toolbox.
- Descarregue a aplicação Bosch Toolbox através de uma App-Store correspondente (Apple App Store, Google Play Store). Nota: É necessária uma conta de utilizador para o efeito na respetiva App-Store.
- Depois selecione a aplicação no submenu MyTools.
- O ecrã do aparelho terminal móvel mostra os passos seguintes para a ligação da ferramenta elétrica ao aparelho terminal.
Transferência de dados via
Bluetooth®
O GCY 42 tem um intervalo de envio regular. Consoante o ambiente, poderão ser necessários vários intervalos de envio antes de o GCY 42 ser reconhecido. Se o GCY 42 não for reconhecido, verifique o seguinte:
- A distância para o aparelho terminal é demasiado grande?
Bosch Power Tools 1609 92A 653|(17.09.2020)
42 | Português
Reduza a distância entre o aparelho terminal móvel e o GCY 42.
- A pilha está muito fraca ou vazia?
Substitua a pilha.
- Desligue e volte a ligar o Bluetooth® aparelho terminal móvel.
Verifique agora se o GCY 42 é reconhecido agora.
Manutenção e assistência técnica
Manutenção e limpeza
Retire sujidade com um pincel. Não utilize detergentes ou solventes.
Serviço pós-venda e aconselhamento
O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações acerca das peças sobressalentes também em:
www.bosch-pt.com
A nossa equipa de consultores Bosch esclarece com prazer
Português
todas as suas dúvidas a respeito dos outros produtos e acessórios.
Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de características do produto.
Brasil
Robert Bosch Ltda. - Divisão de Ferramentas Elétricas
Rodovia Anhanguera, Km 98 - Parque Via Norte
13065-900, CP 1195
Campinas, São Paulo
Tel.: 0800 7045 446
www.bosch.com.br/onto
Encontre os endereços da assistência técnica em:
Os resíduos GCY 42, acessórios e embalagens devem ser reciclados de forma ecológica.
Não coloque componentes eletrônicos e as pilhas no lixo doméstico!
Bosch Power Tools 1609 92A 653| (17.09.2020)
44|Espanhol
Espanhol
Indicações de segurança
Devem ser lidas e respeitadas todas as instruções, para trabalhar de forma segura e sem qualquer risco com GCY 42. Guarde bem estas instruções e forneça-as no momento da transmissão do GCY 42 ou de uma
ferramenta elétrica equipada com o mesmo.
- Nunca engolir uma bateria de botão. Engolir uma bateria de botão pode causar queimaduras químicas internas graves num espaço de 2 horas e causar a morte.
Certifique-se de que as baterias de botão não vão parar nas mãos de crianças. Caso se suspeite que a bateria de botão foi engolida ou introduzida numa outra abertura corporal, procure imediatamente um médico.
Português do Brasil
Ao substituir a bateria, tenha atenção para o fazer corretamente. Existe perigo de explosão. - Não tente recarregar a bateria de botão nem a coloque em curto-circuito. A bateria de botão pode explodir, inflamar e ferir pessoas. - Remova e descarte as baterias de botão descarregadas de forma adequada. As baterias de botão descarregadas podem danificar o produto ou ferir pessoas. - Não sobreaqueça a bateria de botão nem a atire para o fogo. A bateria de botão pode explodir, inflamar e ferir pessoas. - Não danifique a bateria de botão nem a desmonte. A bateria de botão pode explodir, inflamar e ferir pessoas. - Não coloque uma bateria de botão danificada em contato com água. O lítio que sai em contato com água pode formar hidrogênio, originando um incêndio, uma explosão ou ferimentos em pessoas. - Não use mais o módulo Bluetooth® se a tampa do compartimento da bateria deixar de fechar; remova a bateria de botão e solicite a reparação do módulo.
Proteja o item marcado com um GCY 42 do calor e do fogo. A bateria pode explodir, queimar e ferir pessoas devido à exposição solar contínua, altas temperaturas (>70°C) e fogo. O Bluetooth® Low Energy Module GCY 42 está equipado com uma interface de comunicação. Devem ser observadas as restrições de operação locais, p. ex. em aviões ou hospitais. Use o Bluetooth® Low Energy Module GCY 42 apenas para as ferramentas elétricas previstas. Leia o manual de instruções da ferramenta elétrica utilizada.
Descrição e especificações do produto
A marca nominativa Bluetooth® bem como os símbolos gráficos (logótipos) são marcas registradas e propriedade da Bluetooth SIG, Inc. Qualquer utilização destes símbolos gráficos/marca nominativa pela Robert Bosch Power Tools GmbH é feita ao abrigo de licença.
Utilização adequada
O Bluetooth® Low Energy Module GCY 42 permite a personalização e verificação do status de uma ferramenta elétrica, bem como a transferência de configurações e dados com base na tecnologia de rádio Bluetooth®. A transferência de dados tem de ser autorizada pelo usuário.
Pode encontrar informações sobre as funções de conectividade oferecidas no aplicativo (App) Bosch Toolbox ou no manual de instruções da ferramenta elétrica utilizada.
Componentes ilustrados
A numeração dos componentes ilustrados refere-se à apresentação nas páginas de esquemas.
(1) Bateria de botão (2) Bluetooth® Low Energy Module GCY 42 (3) MarcadorA) (4) Cobertura Bluetooth® Low Energy Module GCY 42A
A) Acessórios apresentados ou descritos não pertencem ao volume de fornecimento. Todos os acessórios encontram-se no catálogo de acessórios.
60 | Português do Brasil
Dados técnicos
| Bluetooth® Low Energy Module | GCY 42 |
| N° do produit | 1 600 A01 ZE2 |
| Temperatura de operação | -10°C ... +40°C |
| Temperatura de armazenamento | -20°C ... +70°C |
| Dimensoes 7 x 30 x 30 mm | |
| Peso conforme procedimento EPTA-Procedure 01:2014 | 0,01 kg |
| Transférência de dados | |
| Bluetooth® Bluetooth® 4.2 (Low Energy) | A) |
| Alcance do sinal máximo 30 m | B) |
| faixa de Frequência usada | 2402-2480 MHz |
| Potência de saía < 1 mW | |
| Alimentação de energia | |
Português do Brasil
Bluetooth®
GCY42
Low Energy Module
Bateria Bateria de botão (bateria de lítio
3V, CR 2032)
Vida útil da bateria aprox.
24 meses
A) Os aparelhos terminais móveis devem ser compatíveis com aparelhos Bluetooth®-Low-Energy (versão 4.2) e suportar o Generic Access Profile (GAP). B) O alcance pode variar muito em função das condições exteriores, incluindo o aparelho de receção utilizado. No interior de recintos fechados e devido a barreiras metálicas (p. ex. paredes, estantes, malas, etc.) o alcance do sinal Bluetooth® pode ser nitidamente mais baixo.
Requisitos do Sistema GCY 42
Aparelho terminal móvel (tablet, smartphone)
Android 5.1 (e superior)
iOS 10 (e superior)
62 | Português do Brasil
Montagem e operação
Alimentação de energia
- Remova a cobertura para o Bluetooth® Low Energy Module GCY 42 na ferramenta elétrica, p. ex., com uma chave de parafusos ou uma moeda. A utilização de objetos não apropriados pode danificar o sistema eletrônico ou a cobertura.
- Para a colocação em funcionamento antes da compra ou antes da troca da bateria (1), siga as representações nas páginas de esquemas. Respeite as seguintes instruções.
Primeira colocação em funcionamento
(ver figuras A1-A5)
Nota: Guarde o marcador (3) do GCY 42. Volte a colocar o marcador no momento da transmissão da ferramenta elétrica sem GCY 42.
Insira a bateria (1) com o polo positivo para cima no GCY 42 (2). Não é preciso pressionar a bateria; ela não encaixa automaticamente. Só quando se fecha a cobertura é que ela fica fixa na posição prevista.
Português do Brasil
Para inicializar o GCY 42 após a colocação, ligue o botão de ligar/desligar da ferramenta elétrica.
Trocar a bateria
(ver figuras B1-B4)
Retire a bateria (1) gasta apenas com os dedos.
Antes de a bateria estar totalmente gasta, o aplicativo exibe um aviso.
Remover GCY 42
(ver figuras C1-C2)
Não aplique força excessiva ao remover o GCY 42 (2). Não use ferramentas pontiagudas ou afiadas.
Nota: Vire, se necessário, a ferramenta elétrica para poder remover mais facilmente o GCY 42.
Colocando em funcionamento
Assim que a bateria (1) estiver inserida e for acionado o interruptor de ligar/desligar na ferramenta elétrica, o GCY 42 emite continuamente um sinal. O sinal Bluetooth® é interrompido quando a bateria está gasta, apresenta defeito ou for removida.
Obtenha informações mais detalhadas diretamente do aplicativo da Bosch.
Instalação e configuração do aplicativo
Para poder usar o GCY 42, você tem de instalar primeiro o aplicativo Bosch Toolbox.
- Baixe o aplicativo Bosch Toolbox através da loja correspondente (Apple App Store, Google Play Store). Nota: Ter uma conta de usuário é um requisito na respectiva loja de aplicativos.
- Depois selecione no aplicativo o submenu MyTools.
- A janela do seu aparelho terminal mostrará todos os passos adicionais para conectar a ferramenta elétrica ao aparelho terminal.
Transferência de dados via Bluetooth®
O GCY 42 tem um intervalo de transmissão regular. Consoante o ambiente, podem ser necessários vários intervalos de transmissão até que o GCY 42 seja reconhecido. Se o GCY 42 não for reconhecido, tente o seguinte:
Português do Brasil
- A distância para o aparelho terminal é muito grande? Reduza a distância entre o aparelho terminal e o GCY 42.
- A bateria está fraca ou gasta? Troque a bateria.
- Desligue e volte a ligar o Bluetooth® em seu aparelho terminal móvel. Verifique se o GCY 42 já é reconhecido.
Manutenção e serviços
Manutenção e limpeza
Remova sujeira com um pincel. Não utilize detergentes nem solventes.
Serviço pós-venda e assistência ao cliente
O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes também em: www.bosch-pt.com A nossa equipe de consultores Bosch esclarece com prazer
Bosch Power Tools 1609 92A 653|(17.09.2020)
66 | Português do Brasil
todas as suas dúvidas a respeito dos outros produtos e acessórios.
Indique em todas as questões ou encomendas de peças sobressalentes impreterivelmente a referência de 10 dígitos de acordo com a placa de características do produto.
Brasil
Robert Bosch Ltda. - Divisão de Ferramentas Elétricas
Rodovia Anhanguera, Km 98 - Parque Via Norte
13065-900, CP 1195
Campinas, São Paulo
Tel.: 0800 7045 446
www.bosch.com.br/onto
Encontre outros endereços da assistência técnica em:
Os resíduos GCY 42, os acessórios e as embalagens devem ser entregues num ponto de recolha apropriado para efeitos de reciclagem.
Não descarte componentes eletrônicos e baterias no lixo doméstico!
1609 92A 653 | (17.09.2020) Bosch Power Tools
ANATEL
Agência Nacional de Telecomunicações
04128- 19- 08642
Este equipamento não tem direito à proteção contra interferência prejudicial e não pode causar interferência em sistemas devidamente autorizados. Para maiores informações, consulte o site da ANATEL: www.anatel.gov.br
Bosch Power Tools 1609 92A 653|(17.09.2020)
68|中文
中文
安全规章
- INSTRUÇÕES DE SEGURANÇA
- DESCRIÇÃO DO PRODUTO E DO SERVIÇO
- UTILIZAÇÃO ADEQUADA
- COMPONENTES ILUSTRADOS
- DADOS TÉCNICOS
- PORTUGUÊS
- BLUETOOTH® LOW ENERGY MODULE
- MONTAGEM DE FUNCIONAMENTO
- ABASTECIMENTO DE ENERGIA
- PRIMEIRA COLOCAÇÃO EM FUNCIONAMENTO
- SUBSTITUIR A PILHA
- REMOVER GCY
- COLOCAÇÃO EM FUNCIONAMENTO
- INSTALAÇÃO E DEFINIÇÕES DA APLICAÇÃO
- TRANSFERÊNCIA DE DADOS VIA
- BLUETOOTH®
- MANUTENÇÃO E ASSISTÊNCIA TÉCNICA
- MANUTENÇÃO E LIMPEZA
- SERVIÇO PÓS-VENDA E ACONSELHAMENTO
- WWW.BOSCH-PT.COM
- BRASIL
- ESPANHOL
- INDICAÇÕES DE SEGURANÇA
- FERRAMENTA ELÉTRICA EQUIPADA COM O MESMO
- PORTUGUÊS DO BRASIL
- DESCRIÇÃO E ESPECIFICAÇÕES DO PRODUTO
- GCY
- LOW ENERGY MODULE
- REQUISITOS DO SISTEMA GCY
- MONTAGEM E OPERAÇÃO
- ALIMENTAÇÃO DE ENERGIA
- TROCAR A BATERIA
- COLOCANDO EM FUNCIONAMENTO
- INSTALAÇÃO E CONFIGURAÇÃO DO APLICATIVO
- TRANSFERÊNCIA DE DADOS VIA BLUETOOTH®
- MANUTENÇÃO E SERVIÇOS
- SERVIÇO PÓS-VENDA E ASSISTÊNCIA AO CLIENTE
- ANATEL
- 中文
- 安全规章
Marca : BOSCH
Modelo : GBH 18V36 C Professional
Categoria : Furadeira
