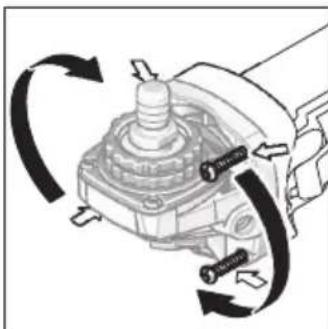

HƯỚNG DẪN NGƯỜI DÙNG GWS 750115 Professional BOSCH

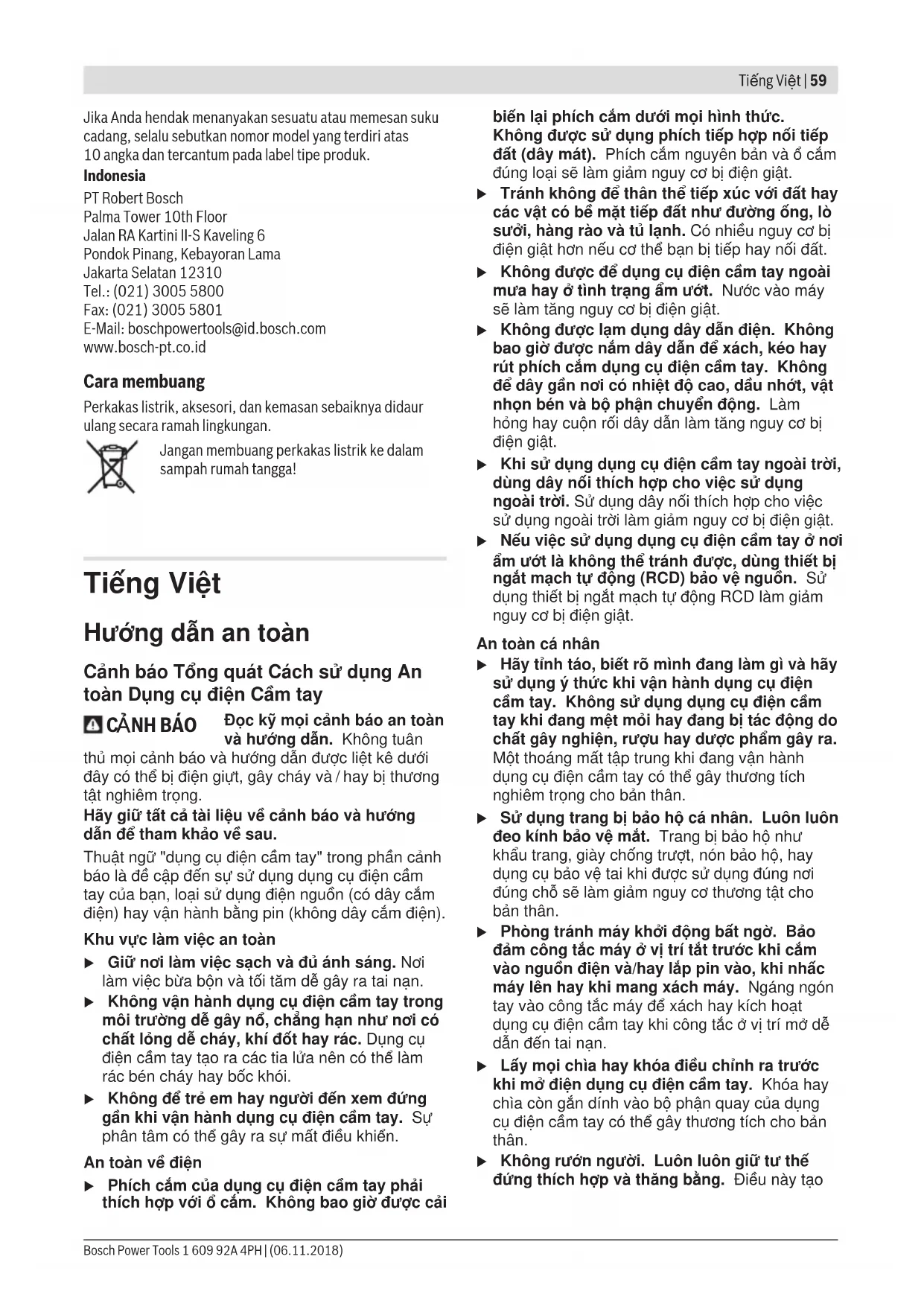

Đọc kỹ mọi cảnh báo an toàn và hướng dẫn. Không tuân thủ mọi cảnh báo và hướng dẫn được liệt kê dưới đây có thể bị điện giựt, gây cháy và / hay bị thương tật nghiêm trọng. Hãy giữ tất cả tài liệu về cảnh báo và hướng dẫn để tham khảo về sau. Thuật ngữ "dụng cụ điện cầm tay" trong phần cảnh báo là đề cập đến sự sử dụng dụng cụ điện cầm tay của bạn, loại sử dụng điện nguồn (có dây cắm điện) hay vận hành bằng pin (không dây cắm điện). Khu vực làm việc an toàn u Giữ nơi làm việc sạch và đủ ánh sáng. Nơi làm việc bừa bộn và tối tăm dễ gây ra tai nạn. u Không vận hành dụng cụ điện cầm tay trong môi trường dễ gây nổ, chẳng hạn như nơi có chất lỏng dễ cháy, khí đốt hay rác. Dụng cụ điện cầm tay tạo ra các tia lửa nên có thể làm rác bén cháy hay bốc khói. u Không để trẻ em hay người đến xem đứng gần khi vận hành dụng cụ điện cầm tay. Sự phân tâm có thể gây ra sự mất điều khiển. An toàn về điện u Phích cắm của dụng cụ điện cầm tay phải thích hợp với ổ cắm. Không bao giờ được cải biến lại phích cắm dưới mọi hình thức. Không được sử dụng phích tiếp hợp nối tiếp đất (dây mát). Phích cắm nguyên bản và ổ cắm đúng loại sẽ làm giảm nguy cơ bị điện giật. u Tránh không để thân thể tiếp xúc với đất hay các vật có bề mặt tiếp đất như đường ống, lò sưởi, hàng rào và tủ lạnh. Có nhiều nguy cơ bị điện giật hơn nếu cơ thể bạn bị tiếp hay nối đất. u Không được để dụng cụ điện cầm tay ngoài mưa hay ở tình trạng ẩm ướt. Nước vào máy sẽ làm tăng nguy cơ bị điện giật. u Không được lạm dụng dây dẫn điện. Không bao giờ được nắm dây dẫn để xách, kéo hay rút phích cắm dụng cụ điện cầm tay. Không để dây gần nơi có nhiệt độ cao, dầu nhớt, vật nhọn bén và bộ phận chuyển động. Làm hỏng hay cuộn rối dây dẫn làm tăng nguy cơ bị điện giật. u Khi sử dụng dụng cụ điện cầm tay ngoài trời, dùng dây nối thích hợp cho việc sử dụng ngoài trời. Sử dụng dây nối thích hợp cho việc sử dụng ngoài trời làm giảm nguy cơ bị điện giật. u Nếu việc sử dụng dụng cụ điện cầm tay ở nơi ẩm ướt là không thể tránh được, dùng thiết bị ngắt mạch tự động (RCD) bảo vệ nguồn. Sử dụng thiết bị ngắt mạch tự động RCD làm giảm nguy cơ bị điện giật. An toàn cá nhân u Hãy tỉnh táo, biết rõ mình đang làm gì và hãy sử dụng ý thức khi vận hành dụng cụ điện cầm tay. Không sử dụng dụng cụ điện cầm tay khi đang mệt mỏi hay đang bị tác động do chất gây nghiện, rượu hay dược phẩm gây ra. Một thoáng mất tập trung khi đang vận hành dụng cụ điện cầm tay có thể gây thương tích nghiêm trọng cho bản thân. u Sử dụng trang bị bảo hộ cá nhân. Luôn luôn đeo kính bảo vệ mắt. Trang bị bảo hộ như khẩu trang, giày chống trượt, nón bảo hộ, hay dụng cụ bảo vệ tai khi được sử dụng đúng nơi đúng chỗ sẽ làm giảm nguy cơ thương tật cho bản thân. u Phòng tránh máy khởi động bất ngờ. Bảo đảm công tắc máy ở vị trí tắt trước khi cắm vào nguồn điện và/hay lắp pin vào, khi nhấc máy lên hay khi mang xách máy. Ngáng ngón tay vào công tắc máy để xách hay kích hoạt dụng cụ điện cầm tay khi công tắc ở vị trí mở dễ dẫn đến tai nạn. u Lấy mọi chìa hay khóa điều chỉnh ra trước khi mở điện dụng cụ điện cầm tay. Khóa hay chìa còn gắn dính vào bộ phận quay của dụng cụ điện cầm tay có thể gây thương tích cho bản thân. u Không rướn người. Luôn luôn giữ tư thế đứng thích hợp và thăng bằng. Điều này tạo Bosch Power Tools 1 609 92A 4PH | (06.11.2018)60 | Tiếng Việt cho việc điều khiển dụng cụ điện cầm tay tốt hơn trong mọi tình huống bất ngờ. u Trang phục thích hợp. Không mặc quần áo rộng lùng thùng hay mang trang sức. Giữ tóc, quần áo và găng tay xa khỏi các bộ phận chuyển động. Quần áo rộng lùng thùng, đồ trang sức hay tóc dài có thể bị cuốn vào các bộ phận chuyển động. u Nếu có các thiết bị đi kèm để nối máy hút bụi và các phụ kiện khác, bảo đảm các thiết bị này được nối và sử dụng tốt. Việc sử dụng các thiết bị gom hút bụi có thể làm giảm các độc hại liên quan đến bụi gây ra. Sử dụng và bảo dưỡng dụng cụ điện cầm tay u Không được ép máy. Sử dụng dụng cụ điện cầm tay đúng loại theo đúng ứng dụng của bạn. Dụng cụ điện cầm tay đúng chức năng sẽ làm việc tốt và an toàn hơn theo đúng tiến độ mà máy được thiết kế. u Không sử dụng dụng cụ điện cầm tay nếu như công tắc không tắt và mở được. Bất kỳ dụng cụ điện cầm tay nào mà không thể điều khiển được bằng công tắc là nguy hiểm và phải được sửa chữa. u Rút phích cắm ra khỏi nguồn điện và/hay pin ra khỏi dụng cụ điện cầm tay trước khi tiến hành bất kỳ điều chỉnh nào, thay phụ kiện, hay cất dụng cụ điện cầm tay. Các biện pháp ngăn ngừa như vậy làm giảm nguy cơ dụng cụ điện cầm tay khởi động bất ngờ. u Cất giữ dụng cụ điện cầm tay không dùng tới nơi trẻ em không lấy được và không cho người chưa từng biết dụng cụ điện cầm tay hay các hướng dẫn này sử dụng dụng cụ điện cầm tay. Dụng cụ điện cầm tay nguy hiểm khi ở trong tay người chưa được chỉ cách sử dụng. u Bảo quản dụng cụ điện cầm tay. Kiểm tra xem các bộ phận chuyển động có bị sai lệch hay kẹt, các bộ phận bị rạn nứt và các tình trạng khác có thể ảnh hưởng đến sự vận hành của máy. Nếu bị hư hỏng, phải sửa chữa máy trước khi sử dụng. Nhiều tai nạn xảy ra do bảo quản dụng cụ điện cầm tay tồi. u Giữ các dụng cụ cắt bén và sạch. Bảo quản đúng cách các dụng cụ cắt có cạnh cắt bén làm giảm khả năng bị kẹt và dễ điều khiển hơn. u Sử dụng dụng cụ điện cầm tay, phụ kiện, đầu cài v.v., đúng theo các chỉ dẫn này, hãy lưu ý đến điều kiện làm việc và công việc phải thực hiện. Sự sử dụng dụng cụ điện cầm tay khác với mục đích thiết kế có thể tạo nên tình huống nguy hiểm. Bảo dưỡng u Đưa dụng cụ điện cầm tay của bạn đến thợ chuyên môn để bảo dưỡng, chỉ sử dụng phụ tùng đúng chủng loại để thay. Điều này sẽ đảm bảo sự an toàn của máy được giữ nguyên. Cảnh Báo An Toàn cho Máy Mài Hình Góc Các cảnh báo An toàn chung cho các thao tác Mài, Phun cát, Chải bóng bằng Kim loại hoặc Cắt bằng Ráp u Dụng cụ điện cầm tay này có chức năng như một máy mài, máy phun cát, bàn chải đánh bóng kim loại hoặc dụng cụ cắt. Hãy đọc toàn bộ các cảnh báo an toàn, hướng dẫn, hình ảnh và thông số kỹ thuật được cung cấp cho dụng cụ điện cầm tay này. Không tuân thủ mọi hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và /hay bị thương tật nghiêm trọng. u Không nên thực hiện các thao tác như đánh bóng bằng dụng cụ điện cầm tay này. Các thao tác không được thiết kế cho dụng cụ điện cầm tay này có thể gây nguy hiểm hoặc gây tổn thương cho con người. u Không được sử dụng các phụ kiện không được thiết kế riêng và khuyên dùng bởi nhà sản xuất dụng cụ. Bởi vì phụ kiện có thể gắn được với dụng cụ điện cầm tay của bạn, nhưng nó không đảm bảo hoạt động an toàn. u Tốc độ định mức của phụ kiện tối thiểu phải bằng tốc độ tối đa được ghi trên dụng cụ điện cầm tay. Các phụ kiện chạy nhanh hơn tốc độ định mức của chúng có thể bị vỡ và văng ra. u Đường kính ngoài và độ dày của phụ kiện phải nằm trong định mức công suất của dụng cụ điện cầm tay của bạn. Không thể bảo vệ hoặc kiểm soát phù hợp các phụ kiện sai kích cỡ. u Lắp ghép ta lông của các phụ kiện phải khớp với đầu ren trục chính của máy mài. Đối với các phụ kiện được lắp ghép bằng các bích, lỗ tâm của phụ kiện phải khít với đường kính định vị của bích. Các phụ kiện không khớp với các phụ kiện cứng ghép nối của dụng cụ điện cầm tay sẽ làm mất cân bằng, rung lắc quá mức và có thể làm mất kiểm soát. u Không được sử dụng phụ kiện bị hư hỏng. Trước mỗi lần sử dụng, cần kiểm tra kỹ các vết nứt và rạn của đĩa mài, các vết rạn nứt, mòn hoặc mài mòn quá mức của tấm đệm, các đầu kim loại bị lỏng hoặc bị nứt của bàn chải kim loại. Nếu làm rơi dụng cụ điện cầm tay hoặc phụ kiện, cần kiểm tra hư hỏng hoặc thay thế bằng phụ kiện không bị hư hỏng. Sau khi kiểm tra và thay thế phụ kiện, bạn và người xung quanh đứng phải tránh hướng lưỡi bào của các phụ kiện xoay và khởi động dụng cụ điện ở tốc độ không tải tối đa trong vòng một phút. Các phụ kiện bị hư 1 609 92A 4PH | (06.11.2018) Bosch Power ToolsTiếng Việt | 61 hỏng thường bị vỡ dời trong quá trình chạy thử này. u Mặc thiết bị bảo hộ cá nhân. Tùy thuộc vào từng công việc, hãy sử dụng mặt nạ, kính bảo vệ hoặc kính an toàn. Nếu có, hãy đeo mặt nạ chống bụi, dụng cụ bảo vệ tai, găng tay và tạp dề lao động có thể ngăn chặn mạt mài nhỏ hoặc các mảnh vụn của phôi. Dụng cụ bảo vệ mắt phải có khả năng ngăn chặn mảnh vỡ bắn ra do các thao tác khác nhau sinh ra. Mặt nạ chống bụi hoặc mặt nạ chống độc phải có khả năng lọc các tạp chất do thao tác của bạn sinh ra. Việc tiếp xúc lâu với tiếng ồn quá cao có thể làm giảm thính giác. u Hãy cách ly người xung quanh tránh xa khu vực làm việc một khoảng cách an toàn. Bất kỳ ai đi vào khu vực làm việc phải mặc thiết bị bảo hộ cá nhân. Các mảnh vỡ của phôi hoặc của phụ kiện bị vỡ có thể văng ra ngoài khỏi khu vực làm việc và có thể gây tổn thương. u Chỉ cầm dụng cụ điện tại các bề mặt cầm nắm có cách điện, khi thực hiện một thao tác tại vị trí mà phụ kiện cắt có thể tiếp xúc với dây điện ngầm hoặc chính dây điện của thiết bị. Phụ kiện cắt tiếp xúc với dây có điện có thể làm cho các phần kim loại hở của dụng cụ điện cầm tay có điện và có thể gây ra điện giật cho người vận hành. u Để dây điện tránh xa phần phụ kiện quay. Nếu bạn mất kiểm soát, dây điện có thể bị đứt hoặc mài mòn và bàn tay hoặc tay của bạn có thể bị kéo vào phần phụ kiện quay. u Tuyệt đối không để dụng cụ điện cầm tay xuống đất cho tới khi phần quay của thiết bị đã dừng hẵn. Phần phụ kiện quay có thể ngoạm bề mặt và kéo dụng cụ điện cầm tay khỏi tầm kiểm soát. u Không được vận hành dụng cụ điện cầm tay trong khi đang đeo nó trên người. Việc vô tình tiếp xúc với phần phụ kiện quay có thể ngoạm quần áo của bạn, kéo phụ kiện về phía của bạn. u Thường xuyên vệ sinh các lỗ thông khí của dụng cụ điện cầm tay. Quạt của mô tơ sẽ hút bụi bẩn vào trong vỏ ngoài và việc tích tụ quá mức mạt kim loại có thể gây ra các rủi ro điện giật. u Không được vận hành dụng cụ điện cầm tay gần các vật liệu dễ cháy. Các tia lửa có thể đốt cháy các vật liệu đó. u Không được sử dụng các phụ kiện cần sử dụng các dung dịch làm nguội. Việc sử dụng nước hoặc các dung dịch làm nguội khác có thể gây ra điện giật. Lực phản hồi và các Cảnh báo Liên quan Lực phản hồi là một lực tác động đột ngột lên đĩa quay, tấm đệm, bàn chải hoặc bất kỳ phụ kiện nào khác bị ép hoặc mài mòn. Việc ép hoặc mài mòn làm cho phần phụ kiện quay dừng gấp sau đó gây ra tác động mạnh vào thiết bị điện cầm tay không kiểm soát được theo hướng ngược với hướng quay của phụ kiện tại điểm liên kết. Ví du, nếu đĩa mài bị mài mòn hoặc ép bởi phôi gia công, mép của đĩa mài tiếp xúc với điểm ép có thể tạo rãnh bề mặt của vật liệu làm cho đĩa mài nhô ra hoặc va đập. Đĩa mài có thể nhảy về phía hoặc nhảy ra ngoài từ phía người vận hành, tùy thuộc vào hướng di chuyển của đĩa mài tại điểm ép. Các đĩa mài cũng có thể bị vỡ trong các trường hợp này. Lực phản hồi là do việc sử dụng sai và/hoặc quy trình hoặc điều kiện vận hành sai dụng cụ điện cầm tay và có thể phòng tránh bằng cách áp dụng các biện pháp phòng ngừa phù hợp được nêu dưới đây. u Giữ chặt dụng cụ điện cầm tay và giữ cho cơ thể và tay của bạn chắc chắn cho phép bạn chịu được các lực phản hồi. Luôn sử dụng tay cầm phụ, nếu có, để kiểm soát tối đa lực phản hồi hoặc lực mômen xoắn trong khi khởi động. Người vận hành có thể kiểm soát được các lực mômen xoắn hoặc lực phản hồi nếu áp dụng các biện pháp phòng ngừa phù hợp. u Tuyệt đối không để tay gần phần phụ kiện quay. Phụ kiện có thể tác động lại tay của bạn. u Không được đứng tại nơi dụng cụ điện cầm tay di chuyển nếu xảy ra lực phản hồi. Lực phản hồi sẽ đẩy dụng cụ theo hướng ngược với hướng di chuyển của đĩa mài tại điểm mài mòn. u Sử dụng tấm bảo vệ đặc biệt khi làm việc tại các góc, cạnh sắc v.v.v. Tránh làm nảy và mài mòn phụ kiện. Các góc, cạnh sắc hoặc việc nảy lên có thể mài mòn phụ kiện quay và dẫn đến mất kiểm soát hoặc đẩy ngược lại. u Không được lắp thêm lưỡi cưa gỗ dạng lưỡi cưa xích hoặc lưỡi cưa có răng. Các lưỡi như vậy có thể tạo lực phản hồi thường xuyên và làm mất kiểm soát. Các Cảnh báo An toàn dành riêng cho các thao tác Mài và Cắt u Chỉ sử dụng các loại đĩa được chỉ định cho dụng cụ điện cầm tay của bạn và lá chắn bảo vệ riêng được thiết kế cho đĩa cắt đã chọn. Các loại đĩa không được thiết kế cho dụng cụ điện cầm tay này có thể không được bảo vệ phù hợp và không an toàn. u Bề mặt mài của các đĩa mài làm giảm trục tâm phải được lắp phía dưới phần phẳng của vành chắn bảo vệ. Đĩa lắp ghép không đúng cách chìa ra khỏi bề mặt của vành chắn bảo vệ có thể không được bảo vệ phù hợp. u Vành chắn bảo vệ phải được gắn cố định vào dụng cụ điện cầm tay và đảm bảo sự an toàn tối đa, sao cho phần đĩa hở ra hướng về phía người vận hành ít nhất. Vành bảo vệ giúp bảo vệ người vận hành tránh các mảnh vỡ đĩa mài, Bosch Power Tools 1 609 92A 4PH | (06.11.2018)62 | Tiếng Việt tiếp xúc do vô tình với đĩa mài hoặc các tia lửa có thể gây cháy quần áo. u Phải sử dụng các đĩa mài được chỉ định riêng cho từng công việc. Ví du

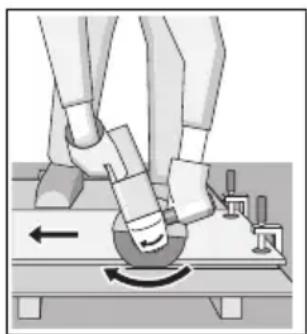

: không được mài bằng cạnh của đĩa cắt. Các đĩa cắt bằng nhám chỉ được sử dụng cho mài mép, các lực biên tác dụng vào các đĩa cắt này có thể làm chúng bị vỡ. u Luôn sử dụng các bích đệm đĩa không bị hư hỏng đúng kích cỡ và hình dạng cho đĩa đã chọn của bạn. Các bích đệm đĩa phù hợp đỡ đĩa mài cho phép làm giảm khả năng vỡ đĩa. Các bích đệm cho các đĩa cắt có thể khác với các bích đệm đĩa mài. u Không được sử dụng các đĩa đã mài mòn từ các dụng cụ điện lớn hơn. Đĩa dành riêng cho dụng cụ điện cầm tay lớn hơn không phù hợp cho tốc độ cao hơn của dụng cụ điện nhỏ hơn và có thể vỡ. Các Cảnh báo An toàn Bổ sung dành riêng cho các thao tác Cắt u Không được làm kẹt đĩa cắt hoặc tỳ đè quá lực. Không được cố gắng cắt sâu quá mức. Việc tạo ứng suất quá mức lên đĩa làm tăng tải và dễ gây ra xoắn hoặc kẹt đĩa trong khi cắt và có thể tạo lực phản hồi hoặc làm vỡ đĩa. u Không được đứng song song và phía sau đĩa quay. Khi đĩa, ở vị trí vận hành, đang di chuyển theo hướng cơ thể bạn, lực phản hồi có thể đẩy đĩa quay và đĩa quay và dụng cụ trực tiếp về phía bạn. u Khi đĩa bị kẹt hoặc khi dừng cắt vì lý do nào đó, hãy tắt nguồn dụng cụ điện cầm tay và giữ cố định thiết bị điện tới khi đĩa đã dừng quay hẳn. Tuyệt đối không cố gắng tháo đĩa cắt ra trong khi đĩa vẫn đang quay nếu không lực phản hồi có thể xảy ra. Kiểm tra và có biện pháp khắc phục để loại bỏ nguyên nhân kẹt đĩa. u Không được khởi động lại thao tác cắt khi bị kẹt trong phôi. Để đĩa quay đạt tốc độ cực đại và cẩn thận khởi động lại đường cắt. Đĩa có thể bị kẹt, nẩy lên hoặc tác động trở lại nếu khởi động lại dụng cụ điện kẹt trong phôi. u Sử dụng các tấm đỡ hoặc phôi quá kích cỡ để giảm thiểu nguy cơ ép đĩa và lực phản hồi. Các phôi lớn thường võng xuống dưới trọng lượng riêng của chúng. Cần phải đặt các tấm đỡ phía dưới phôi gần đường cắt và gần cạnh của phôi về cả hai phía của đĩa cắt. u Sử dụng biện pháp an toàn khác khi cắt rãnh vào các vách hiện có hoặc các khu vực chân tường. Đĩa cắt nhô lên có thể cắt đứt các đường ống khí hoặc nước, dây điện hoặc các vật dụng có thể gây ra lực phản hồi. Các Cảnh báo An toàn Bổ sung dành riêng cho các thao tác Mài u Không được sử dụng đĩa mài quá kích cỡ. Tuân thủ các khuyến nghị của nhà sản xuất khi chọn đĩa mài. Đĩa mài lớn hơn vượt quá kích cỡ tấm đệm mài gây ra nguy cơ xé rách và có thể gây mài mòn, rách đĩa mài hoặc lực phản hồi. Các Cảnh báo An toàn Bổ sung dành riêng cho các thao tác Chải bóng u Cần lưu ý rằng các sợi tổng hợp dây điện bị mắc vào bàn chải ngay cả khi vận hành bình thường. Không được kéo quá căng dây điện bằng cách đè quá tải vào bàn chải Các sợi tổng hợp dây điện có thể dễ dàng thân nhập vào quần áo mỏng và/hoặc da. u Nếu cần phải sử dụng vành chắn bảo vệ để chải bóng, không được để đĩa đệm kim loại hoặc bàn chải dính vào vành bảo vệ. Đĩa đệm kim loại hoặc bàn chải có thể giãn ra do tải làm việc và các lực ly tâm. Các cảnh báo phụ thêm Hãy mang kính bảo hộ. u Dùng thiết bị dò tìm thích hợp để xác định nếu có các công trình công cộng lắp đặt ngầm trong khu vực làm việc hay liên hệ với Cty công trình công cộng địa phương để nhờ hỗ trợ. Đụng chạm đường dẫn điện có thể gây ra hỏa hoạn và điện giật. Làm hư hại đường dẫn khí ga có thể gây nổ. Làm thủng đường dẫn nước gây hư hỏng tài sản hay có khả năng gây ra điện giật. u Không được chạm vào đĩa mài hay đĩa cắt trước khi các đĩa này đã nguội. Đĩa có thể trở nên rất nóng trong lúc hoạt động. u Nhả công tắc Tắt/Mở ra và chuyển về vị trí tắt khi nguồn điện cung cấp bị ngắt, ví dụ., như khi bị mất điện hay khi phích cắm bị tuột ra. Cách này để ngăn sự khởi động lại không được kiểm soát. u Kẹp chặt vật gia công. Vật gia công được kẹp bằng một thiết bị kẹp hay bằng êtô thì vững chắc hơn giữ bằng tay. Mô Tả Sản Phẩm và Đặc Tính Kỹ Thuật Đọc kỹ mọi cảnh báo an toàn và mọi hướng dẫn. Không tuân thủ mọi cảnh báo và hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và / hay bị thương tật nghiêm trọng. 1 609 92A 4PH | (06.11.2018) Bosch Power ToolsTiếng Việt | 63 Xin lưu ý các hình minh hoạt trong phần trước của hương dân vận hành. Sử dụng đúng cách Máy được thiết kế dùng để cắt, chà thô và đánh ráp vật liệu bằng kim loại và đá mà không cần sử dụng nước. Để cắt bằng vật liệu mài nén kết, cần phải sử dụng dưỡng cắt đặc biệt (phụ kiện). Khi cắt đá, tạo đủ hiệu quả cho việc hút bụi. Với loại dụng cụ đánh ráp thích hợp, máy có thể sử dụng dĩa chà để đánh ráp. Các bộ phận được minh họa Sự đánh số các biểu trưng của sản phẩm là để tham khảo hình minh họa của máy trên trang hình ảnh. (1) Nút khóa trục (2) Công tắc Tắt/Mở (3) Núm xoay để chọn trước tốc độ

(GWS750-100 S/GWS750-115 S/

GWS750-125 S) (4) Tay nắm phụ (có bề mặt nắm cách điện) (5) Chìa vặn kết hợp cho trục mài M14

(6) Chìa vặn kết hợp cho trục mài M10

(7) trục máy mài (8) Chắn Bảo Vệ Dùng Để Chà Nhám (9) Vít khóa của chắn bảo vệ (10) Bích lắp với vòng đệm chữ O (11) Đĩa mài

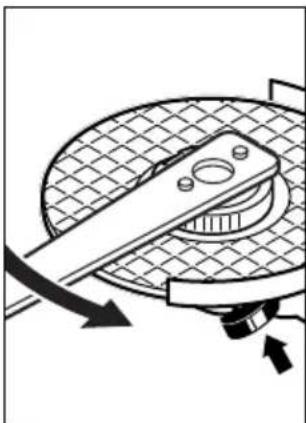

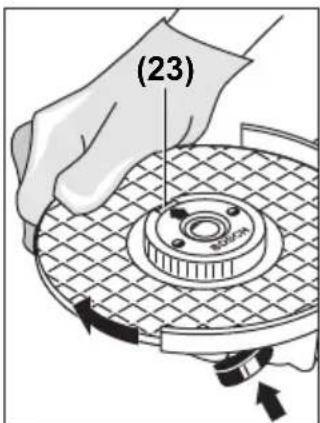

(12) đai ốc chặn (13) Đai ốc khóa nhanh

(14) Đá mài hình chậu-kim loại cứng

(15) Nắp bảo vệ để cắt

(17) Chắn Bảo Vệ Tay

(21) Bàn chải kim loại

(22) Tay nắm (bề mặt nắm cách điện) A) Phụ tùng được trình bày hay mô tả không phải là một phần của tiêu chuẩn hàng hóa được giao kèm theo sản phẩm. Bạn có thể tham khảo tổng thể các loại phụ tùng, phụ kiện trong chương trình phụ tùng của chúng tôi. Thông số kỹ thuật Máy mài dạng góc GWS 710 GWS 750-100 GWS 750-115 GWS 750-125 Mã số máy 3 601 C94 0.. 3 601 C94 0.. 3 601 C94 0.. 3 601 C94 0.. Công suất vào danh định W 750 750 750 750 Công suất ra W 380 380 380 380 Tốc độ danh định min

Điều chỉnh phần kiểm soát tốc độ min

Đường kính dĩa mài, tối

mm 125 100 115 125 Đường ren của trục máy mài M14 M10 M14 M14 Chiều dài ren (tối đa) của trục máy mài mm 22 22 22 22 Chọn Trước Tốc Độ

Chống sự khởi động lại

Làm giảm cường độ dòng điện khi khởi động

Trọng lượng theo Qui trình EPTA-Procedure 01:2014 – cùng với tay nắm giảm chấn phụ kg 1,9 1,9 1,9 1,9 – cùng với tay nắm tiêu chuẩn phụ kg 1,8 1,8 1,8 1,8 Cấp độ bảo vệ / II / II / II / II Các giá trị đã cho có hiệu lực cho điện thế danh định [U] 230V. Đối với điện thế thấp hơn và các loại máy dành riêng cho một số quốc gia, các giá trị này có thể thay đổi. Bosch Power Tools 1 609 92A 4PH | (06.11.2018)64 | Tiếng Việt Máy mài dạng góc GWS 750-100 S GWS 750-115 S GWS 750-125 S GWS 750-100 I Mã số máy 3 601 C94 1.. 3 601 C94 1.. 3 601 C94 1.. 3 601 C94 2.. Công suất vào danh định W 750 750 750 750 Công suất ra W 380 380 380 410 Tốc độ danh định min

Điều chỉnh phần kiểm soát tốc độ min

mm 100 115 125 100 Đường ren của trục máy mài M10 M14 M14 M10 Chiều dài ren (tối đa) của trục máy mài mm 22 22 22 22 Chọn Trước Tốc Độ

Chống sự khởi động lại

Làm giảm cường độ dòng điện khi khởi động

Trọng lượng theo Qui trình EPTA-Procedure 01:2014 – cùng với tay nắm giảm chấn phụ kg 1,9 1,9 1,9 1,9 – cùng với tay nắm tiêu chuẩn phụ kg 1,8 1,8 1,8 1,8 Cấp độ bảo vệ / II / II / II / II Các giá trị đã cho có hiệu lực cho điện thế danh định [U] 230V. Đối với điện thế thấp hơn và các loại máy dành riêng cho một số quốc gia, các giá trị này có thể thay đổi. Sự lắp vào Lắp bộ phận bảo vệ vào u Trước khi tiến hành bất cứ việc gì trên máy, kéo phích cắm điện nguồn ra. Hướng dẫn: Trong quá trình vận hành mà sau đó dĩa bị vỡ hay các chi tiết dùng lắp ráp nằm trên chắn bảo vệ/dụng cụ điện bị hỏng, máy phải được mang đến ngay đại lý phục vụ hàng sau khi bán để bảo trì, sửa chữa (để biết địa chỉ liên hệ, xin xem Phần „Dịch vụ hỗ trợ khách hàng và tư vấn sử dụng“. Chắn Bảo Vệ Dùng Để Chà Nhám Hãy đặt chắn bảo vệ lưỡi (8) lên cổ trục. Điều chỉnh vị trí của nắp bảo vệ (8) phù hợp với yêu cầu của quá trình làm việc. Hãy giữ chặt chắn bảo vệ lưỡi (8) bằng cách siết chặt vít chặn (9) bằng chìa vặn kết hợp (5)/(6). u Hãy điều chỉnh chắn bảo vệ lưỡi (8) sao cho có thể ngăn được tia lửa điện bay theo hướng người điều khiển. Hướng dẫn: Vấu mã hóa ở chắn bảo vệ lưỡi (8) đảm bảo rằng chỉ có một chắn bảo vệ lưỡi phù hợp với dụng cụ điện có thể được lắp đặt. Chắn Bảo Vệ Dùng Để Cắt u Khi cắt bằng chất liệu mài nén kết, luôn luôn sử dụng chắn bảo vệ để cắt (15). u Tạo đủ hiệu quả cho việc hút bụi khi cắt đá. Chắn bảo vệ dùng để cắt (15) được lắp vào giống như cách lắp chắn bảo vệ dùng để chà nhám (8). Tay nắm phụ u Chỉ vận hành máy của bạn khi đã gắn tay nắm phụ (4). Vặn tay nắm phụ vào (4) ở bên phải hay trái đầu máy tùy theo cách thức thao tác. Chắn Bảo Vệ Tay u Dùng cho việc vận hành với dĩa chà cao su (18) hay với bàn chải kim loại/bàn chải dĩa/dĩa chà gấp nếp, luôn luôn gắn chắn bảo vệ tay vào (17). Chắn bảo vệ tay (17) được bắt chặt cùng với tay nắm phụ (4). Lắp Dụng Cụ Mài u Trước khi tiến hành bất cứ việc gì trên máy, kéo phích cắm điện nguồn ra. u Không được chạm vào đĩa mài hay đĩa cắt trước khi các đĩa này đã nguội. Đĩa có thể trở nên rất nóng trong lúc hoạt động. 1 609 92A 4PH | (06.11.2018) Bosch Power ToolsTiếng Việt | 65 Làm sạch trục máy mài (7) và tất cả bộ phận sắp được lắp vào. Để cặp chặt hay tháo lỏng dụng cụ mài, khóa trục máy mài bằng nút khóa trục (1). u Chỉ cho nút khóa trục hoạt động khi trục máy mài đã đứng yên. Nếu không, máy có thể bị làm hỏng. Dĩa Mài/Cắt Hãy lưu ý đến kích cỡ của dụng cụ mài. Đường kích của lỗ lắp dụng cụ phải vừa khít với bích lắp dụng cụ mà không có khe hở. Không được sử dụng bộ phận thu nhỏ hay bộ phận tiếp hợp. Khi sử dụng dĩa cắt hạt kim cương, hãy lưu ý mũi tên chỉ chiều quay trên dĩa cắt kim cương và chiều quay của máy phải cùng chiều (xem phần mũi tên chỉ chiều quay in dập trên đầu máy). Xem trang hình ảnh để biết các bước lắp ráp. Để vặn chặt dĩa mài/cắt, vặn đai ốc chặn vào (12) và siết chặt lại bằng chìa vặn kết hợp(5)/(6), xem phần „Đai ốc khóa nhanh“. u Sau khi lắp dụng cụ mài và trước khi mở máy, kiểm tra xem dụng cụ mài có lắp vào đúng cách không và có thể quay tự do không. Đảm bảo dụng cụ mài không chạm vào chắn bảo vệ hay các bộ phận khác. Mặt bích tiếp nhận của trục máy mài M 14: Trong mặt bích tiếp nhận (10) chi tiết bằng nhựa (vòng đệm chữ O) được lắp vào vành định tâm. Thiếu vòng đệm chữ O hoặc nó bị hư hại, nhất định phải thay thế mặt bích tiếp nhận (10) trước khi sử dụng tiếp. Mặt bích tiếp nhận của trục máy mài M 10: Mặt bích tiếp nhận có thể sử dụng ở hai bên. Dĩa chà gấp nếp u Để vận hành với dĩa chà gấp nếp, hãy luôn gắn chắn bảo vệ tay vào (17). Dĩa Chà Cao Su u Để vận hành với dĩa chà cao su (18) luôn gắn chắn bảo vệ tay vào (17). Xem trang hình ảnh để biết các bước lắp ráp. Hãy vặn đai ốc tròn (20) vào và siết chặt lại bằng chìa vặn kết hợp (5)/(6). Bàn Chải kim loại/Bàn Chải Dĩa u Để vận hành với bàn chải kim loại hoặc bàn chải đĩa, hãy luôn gắn chắn bảo vệ tay vào (17). Xem trang hình ảnh để biết các bước lắp ráp. Bàn chải kim loại/bàn chải dĩa phải vặn được hết vào tận vòng ren cuối của trục máy mài cho đến khi nằm chắc sát vào bích lắp của trục máy mài. Siết chặt bàn chải kim loại/bàn chải dĩa lại bằng khóa mở miệng hai chấu. Đai ốc khóa nhanh Để thay dụng cụ mài một cách nhanh chóng mà không cần sử dụng các dụng cụ khác bạn có thể sử dụng đai ốc khóa nhanh thay vì đai ốc chặn (12) (13). u Chỉ được sử dụng đai ốc khóa nhanh (13) cho đĩa mài hoặc đĩa cắt. Chỉ sử dụng đai ốc khóa nhanh không bị hư hại và không lỗi (13). Khi vặn vít hãy đảm bảo rằng phía dán nhãn của đai ốc khóa nhanh (13) không hướng về phía đĩa mài; mũi tên phải chỉ về nơi có dấu ký hiệu (23) . (23) Khóa trục máy mài bằng nút khóa trục máy (1). Để siết chặt đai ốc khóa nhanh, xoay thật chặt dĩa mài theo chiều đồng hồ. Một đai ốc không bị hư hỏng, được vặn chặt đúng cách, có thể dùng tay để vặn lỏng ra bằng cách vặn vòng vân khía ngược chiều kim đồng hồ. Không bao giờ được tháo đai ốc khóa nhanh ra bằng kìm, mà hãy dùng chìa vặn kết hợp. Tra chìa vặn kết hợp vào như trong hình minh họa. Xoay Đầu Máy u Trước khi tiến hành bất cứ việc gì trên máy, kéo phích cắm điện nguồn ra. Đầu máy có thể xoay được đối với vỏ máy ở vào 90 nấc. Bằng cách này, công tắc Tắt/Mở có thể chuyển đặt ở vị trí thuận tiện hơn cho những tình huống thao tác đặc biệt. ví dụ., cho người thuận tay trái. Tháo hết cả 4 vít ra. Xoay đầu máy thật cẩn thận, mà không để rời ra khỏi vỏ máy, về vị trí mới. Bắt vít vào và siết chặt cả 4 vít lại lần nữa. Bosch Power Tools 1 609 92A 4PH | (06.11.2018)66 | Tiếng Việt Các Dụng Cụ Mài Được Chấp Nhận Tất cả các dụng cụ mài được đề cập trong các trang hướng dẫn sử dụng đều có thể sử dụng. Số vòng quay cho phép [min

] hoặc vận tốc vòng [m/s] của dụng cụ mài đã sử dụng phải tương ứng với các thông số trong bảng sau đây. Do đó hãy lưu ý số vòng quay cho phép hoặc vận tốc vòng trên nhãn của dụng cụ mài. max. [mm] [mm] D b d [min

Hút Dăm/Bụi Mạt bụi từ các vật liệu được sơn phủ ngoài có chứa chì trên một số loại gỗ, khoáng vật và kim loại có thể gây nguy hại đến sức khoẻ con người. Đụng chạm hay hít thở các bụi này có thể làm người sử dụng hay đứng gần bị dị ứng và/hoặc gây nhiễm trùng hệ hô hấp. Một số mạt bụi cụ thể, ví dụ như bụi gỗ sồi hay đấu, được xem là chất gây ung thư, đặc biệt là có liên quan đến các chất phụ gia dùng xử lý gỗ (chất cromat, chất bảo quản gỗ). Có thể chỉ nên để thợ chuyên môn gia công các loại vật liệu có chứa amiăng. – Cách xa ở mức có thể được, sử dụng hệ thống hút thích hợp cho loại vật liệu. – Tạo không khí thông thoáng nơi làm việc. – Khuyến nghị nên mang mặt nạ phòng độc có bộ lọc cấp P2. Tuân thủ các qui định của quốc gia bạn liên quan đến loại vật liệu gia công. u Tránh không để rác tích tụ tại nơi làm việc. Rác có thể dễ dàng bắt lửa. Vận Hành Bắt Đầu Vận Hành u Hãy cẩn thận với nguồn điện! Điện thế nguồn phải đúng với điện thế đã ghi rõ trên nhãn máy. Dụng cụ điện được ghi 230V cũng có thể được vận hành ở 220V. u Chỉ cầm vào tay nắm và tay nắm phụ cách điện của thiết bị. Các phụ kiện có thể chạm vào dây điện bị đặt khuất hay chính dây máy. Dụng cụ cắt chạm phải dây có điện có thể làm cho các bộ phận kim loại không được bao bọc có điện và giật người vận hành máy. Khi vận hành máy có nguồn cấp điện từ máy phát điện cơ động, loại máy không có đủ điện dung duy trì hoặc không được trang bị bộ phận kiểm soát điện thế, có phần khuyếch đại dòng điện khởi động thích hợp, không đạt hiệu suất hay có thể xảy ra những dấu hiệu bất thường khi mở máy. Xin vui lòng xem xét sự thích hợp của máy phát điện đang được sử dụng, đặt biệt đối với nguồn điện thế cung cấp và tần số. Bật Mở và Tắt Để mở máy dụng cụ điện, nhấn công tắc Tắt/Mở (2) về phía trước. Để khóa công tắc Bật/Tắt (2) hãy nhấn công tắc Bật/Tắt (2) về phía trước, cho đến khi khớp vào. Để tắt dụng cụ điện , hãy nhả công tắc bật/tắt (2) hoặc nếu nó được khóa, hãy nhấn nhanh công tắc bật/tắt (2) xuống và nhả. Chống dội ngược (GWS 750-100 I ) Khi sụt giảm số vòng quay đột ngột của dụng cụ điện, ví dụ kẹt cứng trong đoạn cắt, nguồn điện tới động cơ bị gián đoạn. Để vận hành lại hãy đưa công tắc Bật/Tắt (2) vào vị trí tắt và bật lại dụng cụ điện. Chống khởi động lại (GWS750-100S/ GWS750-115S/GWS750-125S/GWS750-100I) Sự bảo vệ sự tái khởi động ngăn ngừa sự khởi động không được chủ động kiểm soát của máy sau khi mất điện. Để vận hành lại hãy đưa công tắc Bật/Tắt (2) vào vị trí tắt và bật lại dụng cụ điện. Làm giảm cường độ dòng điện khi khởi động

(GWS750-100S/GWS750-115S/

GWS750-125S/GWS750-100I) Thiết bị điện tử làm giảm cường độ dòng điện khởi động hạn chế năng lượng điện tiêu thụ khi bật công tắc máy lên và cho phép hoạt động với cầu chì 16 ampere. Chọn trước tốc độ (GWS750-100S/ GWS750-115S/GWS750-125S) Với núm vặn để chọn trước tốc độ (3), bạn có thể chọn trước số vòng quay cần thiết cả khi đang vận hành. Các số liệu trong bảng dưới đây là các tiêu chuẩn được khuyến nghị. 1 609 92A 4PH | (06.11.2018) Bosch Power ToolsTiếng Việt | 67 Nguyên vật liệu Ứng dụng Dụng cụ Vị Trí của Núm Xoay Kim loại Chà tẩy sơn Dĩa chà nhám 2−3 Gỗ, kim loại Chải, đánh rĩ sét Bàn chải kim loại, dĩa chà nhám
