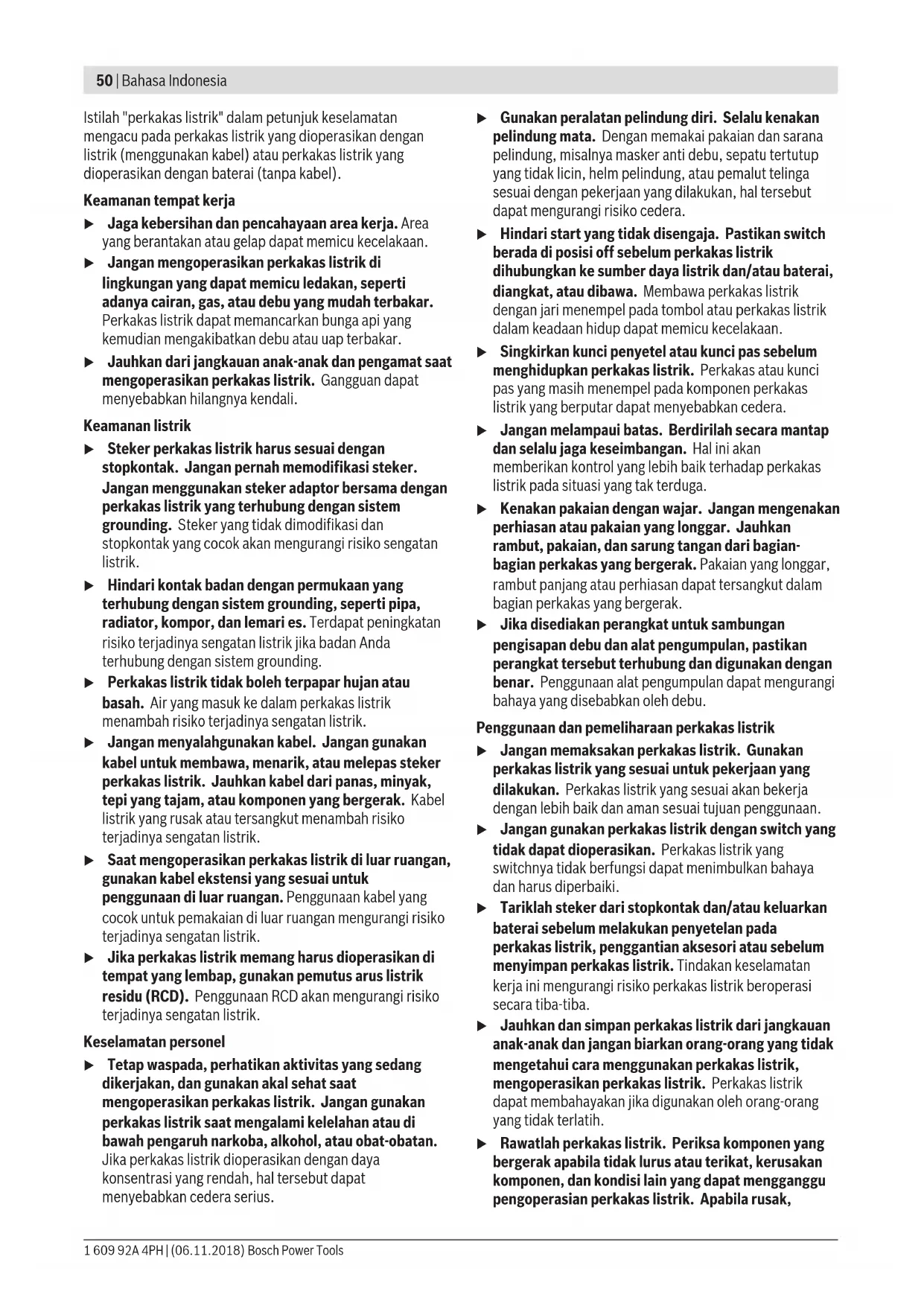

Petunjuk Keselamatan

Petunjuk Keselamatan Umum Perkakas Listrik

PERINGATAN

Bacalah semua petunjuk

keselamatan dan semua petunjuk

pengungaan. Kesalahan dalam menjalankan petunjuk keselamatan dan petunjuk penggunaan dapat mengakibatkan sengatan listrik, kebakaran, dan/atau cedula serius.

Simpanlah semua petunjuk keselamatan dan petunjuk penggunaan untuk acuan diASA mendatang.

Istilah "perkakas listrik" dalam petunjuk keselamatan mengaku pada perkakas listrik yang dioperasikan dengan listrik (menggunakan kabel) atau perkakas listrik yang dioperasikan dengan baterai (tanpa kabel).

Keananan tempat kerja

Jaga kebersihan dan pencahayaan area kerja. Area yang berantakan atas gelap dapat memicu kecelakaan.
Jangan mengoperasikan perkakas listrik di lingkungan yang dapat memicu ledakan,seperti adanya cairan,gas,atau debu yang mudah terbakar. Perkakas listrik dapat memancarkan bunga api yang kemudian mengakibatkan debu kepada terbakar.
Jauhkan dari jangkauan anak-anak dan pengamat saat mengoperasikan perkamas listrik. Gangguan dapat menyebabkan hilangnya kendlai.

Keananan listrik

Steker perkakas listrik harus sesuai dengan stopkontak. Jangan pernah memodifikasi steker. Jangan menc gunakan steker adaptor bersama dengan perkakas listrik yang terhubung dengansistem grounding. Steker yang tidak dimodifikasi dan stopkontak yang cocok akan mengurangi risiko sengatan listrik.
Hindari kontak badan dengan permukaan yang terhubung dengan sistem grounding,seperti pipa, radiator, kompor, dan lemari es.Terdapat peningkatan risiko terjadinya sengatan listrik jika badan Anda terhubung dengan sistem grounding.
Perkakas listrik tidak boleh terpapar hujan oleh本次活动. Air yang masuk ke dalam perkakas listrik mengenambah risiko terjadinya sengatan listrik.
Jangan menyalahgunakan kabel. Jangan gunakan kabel untuk membraca,menarik,atau melepas steker perkakas listrik.Jauhkan kabel dari panas, minyak, tepi yang tajam,atu komponen yang bergerak.Kabel listrik yang rusak atau tersangkut menambah risiko terjadinya sengatan listrik.
Saat(OPERASIKANPERKAKASLISTRDKIURUANGAN, gunakan kabel ekstensi yang sesuai untuk penggunaan di luar ruangan. Penggunaan kabel yang cocok untuk pemakaian di luar ruangan mengurangi risiko terjadinya sengatan listrik.
Jika perilakas listrik memang harus dioperasikan di tempat yang lembap, gunakan pemutus arus listrik residu (RCD). Penggunaan RCD akan mengurangi risiko terjadinya sengatan listrik.

Tetap waspada, perhatikan aktivitas yang sedang dikerjakan, dan gunakan akal tersebut untuk mengerasikan perkakas listrik. Jangan gunakan perkakas listrik untuk mengalami kelelahan untuk di bawah pengaruh narkoba, alkohol, untuk obat-obatan. Jika perkakas listrik dioperasikan dengan daya konsentrasi yang rendah, hal tersebut dapat mencebabkan cedera serius.

Gunakan peralatan pelinding diri. Selalu kenakan pelinding mata. Dengan memakai pakaian dan sarana pelinding, misalnya masker anti debu, tersebut tertutup yang tidak licin, helm pelinding, oleh pemalut telinga sesuai dengan pekerjaan yang dilakukan, hal tersebut dapat mengurangi risiko cedula.
Hindari start yang tidak disengaja. Pastikan switch berada di posisi off sebelum perkamas listrik dihubungkan ke sumber daya listrik dan/atau baterai, diangkat, ata dibawa. Membawa perkamas listrik dengan jari menempel pada tambol kepada perkamas listrik dalam keadaan hidup dapat memicu kecelakaan.
Singkirkan kunci penyetel atop u kunci pas sebelum menghidupkan perkakas listrik. Perkakas atau kunci pas yang masih menempel pada komponen perkakas listrik yang berputar dapat menuyebabkan cedera.
Jangan melampaiiatas. Berdirilah secara mantap dan selelu jaga keseimbangan. Hal ini akan memberikan kontrol yang lebih baik terhadap perkakas listrik pada situasi yang tak terduga.
Kenakan pakaian dengan wajar. Jangan mengenakan perhiasan kepada pakaian yang longgar. Jauhkan rambut, pakaian, dan sarung tangan dari bagian-bagian perilakas yang bergerak. Pakaian yang longgar, rambut panjang kepada perhiasan dapat tersangkut dalam bagian perilakas yang bergerak.
Jika disediakan perangkat untuk sambungan pengisapan debu dan alat pengumpulan, pastikan perangkat tersebut terhubung dan digunakan dengan benar. Penggunaan alat pengumpulan dapat mengurangi bahaya yang disebabkan oleh debu.

Penggunaan dan pemeliharaan perkakas listrik

Jangan memaksakan perkakas listrik. Gunakan perkakas listrik yang seksui untuk pekerjaan yang dilakukan. Perkakas listrik yang seksui akan bekerja dengan lebih baik dan aman seksui tujuan penggunaan.
Jangan gunakan perkamas listrik dengan switch yang tidak dapat dioperasikan. Perkakas listrik yang switchnya tidak berfungsi dapat menimbulkan bahaya dan harus diperbaiki.
Tariklah steker dari stopkontak dan/atau keluarkan baterai sebelum menjadi penyetelan pada perilakas listrik, penggantian aksesori kepada sebelum menujimpan perilakas listrik. Tindakan keselamatan kerja ini mengurangi risiko perilakas listrik beroperasi secara tiba-tiba.
Jauhkan dan simpan perkakas listrik dari jangkauan anak-anak dan jangan biarkan orang-orang yang tidak mengetahui cara meng gunakan perkakas listrik, mengoperasikan perkakas listrik. Perkakas listrik dapat membahayakan jika digunakan oleh orang-orang yang tidak terlatih.
Rawatlah perkakas listrik. Periksa komponen yang bergerak apabila tidak lurus atau terikat, kerusakan komponen, dan kondisi lain yang dapat mengganggu pengoperasian perkakas listrik. Apabila rusak,

perbaiki Perkinsakas listrik sebelum digunakan. Banyak kecelakaan terjadi karena Perkinsakas listrik tidak dirawat dengan seksama.

Jaga ketajaman dan kebersihan alat. Alat pemotong dengan pusau pemotong yang tajam dan dirawat dengan baik tidak akan mudah tersangkut dan lebih sudah dikendalan.
Gunakan perkakas listrik, aksesori, dan komponen perkakas dll sesuai dengan petunjuk ini, dengan mempertimbangkan kondisi kerja dan pekerjaan yang akan dilakukan. Penggunaan perkakas listrik untuk tujuan berbeda dari fungsinya dapat说我debabkan situasi yang berbahaya.

Servis

Minta teknis berkualifikasi untuk menyervis perkakas listrik dengan hari meng gunakan suku cadang yang identik. Dengan demikian, hal ini akan memastikan keamanan perkakas listrik.

Petunjuk keselamatan untuk gerinda sudut

Petunjuk Keselamatan umum untuk Menggerinda, Mengampelas, Menyikat, atau Pemotongan Abrasif

Perkakas listrik ini dirancang untuk menggerinda, mengampelas, mencikat, ata memotong. Baca semua peringatan, petunjuk, ilustrasi, dan spesifikasi keselamatan yang diberikan bersama perkakas listrik ini. Kesalahan dalam menjalankan petunjuk-petunjuk untuk keselamatan kerja di bawah ini dapat mengakibatkan kontak listrik, kebakaran dan/atau luka berat.
▶ Pekerjaanseperti memolestidak dianjurkanuntuk dikerjakandengankakaslistrikini.Penggunaan perkakas listrik yangtidak sesuai dengan yang dianjurkan dapatmenimbulkan risiko cedula.
Jangan gunakan akesesori yang tidak dirancang secara khusus dan dianjurkan oleh produsen perkakas. Meski akesesori dapat dipasang pada perkakas listrik, hal ini tidak menjamin keamanan pengoperasian alat.
Ukuran kecepatan aksesori setidaknya harus sama dengan kecepatan maksimum yang tertera pada perkakas listrik. Akesorsi yang beroperasi lebih cepat dari ukuran kecepatan yang tertera dapat rusak dan terlepas.
Diameter dan ketebalan luar aksesori harus dalam kapasitas perkakas listrik. Aksesori yang ukuranya sudah tidak dapat dikendalikan dan ditanggung keamanannya.
Penopang berulir pada akesesori harus sesuai dengan ulir poros gerinda. Untuk akesesori yang dipasang dengan flensa, lubang pengeboran akesesori harus sesuai dengan diameter posisi flensa. Akesesori yang tidak sesuai dengan perangkat keras yang terpasang pada Perkinsakas listrik akan kehilangan keseimbangan, bergetar terlalu keras dan kehilangan Kendali.
Jangan gunakan aksesori yang sudah rusak. Sebelum digunakan, periksa aksesori,seperti cakram abrasif

dari kepingan dan keretakan, bantalan penyokong\ dari keretakan, keausan ata penggunaan berlebih,\ sikat kawat yang kendur ata kabel yang retak. Jika\ perkas listrik ata aksesori terjatuh, periksa\ perkas dari kerusakan ata pasang aksesori yang\ tidak rusak. Setelah memeriksa dan memasang\ aksesori, jaga jarak Anda dari bidang aksesori yang\ berputar dan jalankan perkakas dengan kecepatan\ maksimum tanpa beban selama tahun menit. Aksesori\ yang rusak biasanya akan hancur saat dilakukan\ pengujian ini.

Kenakan alat pelindung. Tergantung pada pemakaian, gunakan pelindung wajah, kaca mata pelindung, atau kaca mata keamanan. Kenakan masker debu, pelindung pendengaran, sarung tangan dan pakaian kerja yang mampu melindungi dari material kecil kepada keliling benda kerja. Pelindung mata harus mampu melindungs diu pueing-pueing yang terbang selama pemakaian. Masker debu akan respirator harus mampu menuyarang partikel yang dihasilkan saat pemakaian perilakas. Pemakaian terlalu lama tingga menimbulkan kebisingan yang orang tinggi dapat menimbulkan kehilangan pendengaran.
Hendaklah pengamat memberi jarak aman dengan area kerja. Siapa sama yang memasuki area kerja harus memakai alat pelinding. Bagian dari alat kerja ata aksesori yang rus untuk terlempar dan menyebabkan cedula di luar area langsung pengoperasian.
- Pegang perkakas listrik pada permukaan gagang isolator saat digunakan, karena aksesori pemetong dapat saja bersentuhan dengan kabel yang tidak terlihat atau kabelnya sendiri. Akesesori pemetong yang bersentuhan dengan kabel yang dialiri listrik dapat menuyebabkan bagian logam perkakas listrik yang terbuka dialiri listrik tersebut berisiko membuatikan sengatan listrik pada operator.
Jauhkan kabel dari aksesori yang berputar. Jika Anda kehilangan Kendali, kabel dapat terpotong oleh tersangkut dan tangan kepada,anda dapat tertarik ke dalam aksesori yang sedang berputar.
Jangan pernah letakkan perkamas listrik sebelum aksesori telah berhenti sepenuhnya. Akesesori yang berputar dapat menabrak permukaan dan perkamas lepas dari kendlai Anda.
Jangan menghidupkan perkakas listrik dengan membranaya ke samping Anda. Kontak tidak sengaja dengan aksesori yang berputar dapat merobek pakaian, menarik aksesori ke tubuh Anda.
Bersihkan ventilasi udara pada perkakas listrik secara Berkala. Kipas motor akan menyerap debu ke dalam housing dan serbuk logam yang terlaluanyak terkumpul dapat menuyebabkan bahaya listrik.
Jangan gunakan perkakas listrik ini berdekatan dengan material yang tidak terbakar. Percikan api dapat membakar material-material tersebut.

Jangan gunakan aksesori yang memakai pendingin cair. Menggunakan air ata pendingin cair lainnya dapat mencyebabkan sengatan ata kejut listrik.

Sentakan dan Peringatan Terkait

Sentakan merupakan reaksi tiba-tiba pada cakram yang berputar, terjepit untuk tersangkut, bantalan penyokong, sikat untuk aksesori lainnya. Cakram yang terjepit untuk tersangkut mencakabkan aksesori yang berputar akan berhenti mendadak dan mencakabkan perilakas yang tak terkendali berputar ke arah sebaliknya dari putaran aksesori pada titik belitan. Sebagai contoh, jika sebagai cakram abrasif tersangkut untuk terjepit benda kerja, tepi cakram yang masuk ke titik jepit dapat masuk ke dalam permukaan material yang mencakabkan cakram naik untuk terlempar ke luar. Cakram dapat terlempar menjadi maupun ke arah operator, bergantung pada arah gerakan cakram pada titik jepitan. Cakram abrasif tidak dapat rusak karena hal-hal ini. Sentakan merupakan akibat dari penggunaan yang telah dari perilakas listrik ini dan/atau prosedur untuk syarat pengoperasian untuk syarat-syarat penggunaan yang tidak kepada, namun dapat dihindari dengan makukutan;tindakan pencegahan yang tersebutseperti yang diberikan di bawah ini.

Pegang gagang perkakas listrik dan posisikan tubuh dan dengan Anda agar dapat menahan daya sentakan. Jika disediakan, selelu gunakan handle tambahan sebagai kendi面临aksimum melawan sentakan kepada efek tarsi untuk menghidupkan. Operator dapat mengendalan efek torsi untuk gaya sentakan bilamelakukan tindakan pencegahan.
Jauhkan tangan Anda dari aksesori yang berputar. Aksesori dapat memberikan sentakan terhadap tangan Anda.
Jangan berdiri tempat perkakas bergerak saat terjadi sentakan. Sentakan akan bergerak ke arah berlawanan dari gerakan cakram pada titik sangkut.
Lakukan dengan hari-hati saat bekerja untuk bagian sudut, tepi yang tajam, dll. Hindarkan aksesori dari risiko terlempar kepada tersangkut. Bagian sudut, tepi yang tajam kepada mengkar berpotensi membuat aksesori yang berputar tersangkut dan menimbulkan hilangnya kendlai kepada tersebut.
Jangan pasang pisau pengukir kayu kepada gergaji bergigi. Penis pisau tersebut dapat menimbulkan sentakan dan kehilangan kendali.

Petunjuk Keselamatan khusus untuk Menggerinda dan Memotong Abrasif

Hanya gunakanjisencakram yang dianjurkan untuk perkamaslistrikAnda dan pelindungkhusus yang dirancang untuk cakram yang dipilih.Cakram yang tidakdirancang untuk perkamaslistrik,tidakapatdijamin keamanan dankeselamatannya.
Permukaan gerinda dari cakram dengan bagian toughness ditekan harus dipasang di bawah pengetam mulut pelindung. Pemasangan cakram yang sudah yang

menorok ke pengetam pada mulut pelinding tidak dapat terlinding dengan baik.

▶ Pelinding harus terpasang ke perkakas listrik dengan anan dan berada pada posisi keamanan maksimal, Seeinggaanya sebagian kecil cakram yang mengarah ke operator. Pelinding akan membantu melindungi operator dari kepada-kepingan-kepingan cakram yang pecah, kontak secara tidak sengaja dengan cakram dan percikan yang dapat membakar baju yang dipakai.
Cakram harus digunakan seksui dengan pemakaian yang dianjurkan. Misalnya: jangan menggerinda dengan sisi cakram pemotong. Cakram pemotong abrasif digunakan untuk menggerinda bagian tepi, gaya di sisi cakram dapat mencyebabkan cakram pecah.
Selalu gunakan flensa cakram yang tidak rusak dengan ukuran dan;bentuk yang sesuai untuk cakram yang dipilih. Flensa cakram yang kepada akan membantu cakram mengurangi kemungkanan kerusakan cakram. Flensa untuk cakram pemotong dapat berbeda dengan flensa cakram gerinda.
Jangan gunakan cakram yang telah usang dari perkamas listrik yang lebih tersebut. Cakram untuk perkamas listrik yang lebih tersebut tidak cocok untuk perkamas yang lebih kecil dengan kecepatan lebih tinggi dan dapat menimbulkan ledakan.

Petunjuk Keselamatan Tambahan khusus untuk Pemotongan Abrasif

Jangan "menyumbat" cakram pemotong untuk mencategorikan sekanan yang terlalu tinggi. Jangan memotong terlalu dalam. Tekanan yang terlalu tinggi pada cakram akan mencategorkan oleh dan kerentanan terhadap putaran kepada sekanan cakram dalam memotong, dan kemungkanan terjadinya sentakan kepada kerusakan cakram.
Jangan posisikan tubuh Anda di belakang danunjayar dengan cakram yang berputar. Ketika cakram, pada sama digunakan, bergerak menjahu dari tubuh Anda, sentakan dapat mendorong cakram yang berputar dan perilakas secara langsung ke arah Anda.
Ketika cakram terbelit atopu ketika pemotongan terhenti oleh suatu sebab, matikan perkamas dan pegang perkamas tanpa gerakan tingga perkamas benar-benar mati. Jangan pernah mencoba melepas cakram pemotong ketika cakram sedang berputar. Jika tidak, dapat terjadi sentakan. Periksa dan lakuman reparasi untuk mengatasi penyebab cakram tersangkut.
Jangan melanjutkan pemotongan saat perkakas berada dalam benda kerja. Biarkan cakram berputar dengan kecepatan PENH dan lanjutkan memotong dengan hati-hati. Cakram dapat terbelit, maju, ataumundur jika perkakas listrik dihidupkan kembali dalam benda kerja.
Pelat penyangga atau benda kerja yang berukuran orangat untuk mengurangi risikocakram tersangkut atau mengalami sentakan. Benda kerja yang bersar cenderung akan merosot akibatbesarnya been. Penyangga harus ditempatkan di bawah

benda kerja dekat dengan garis potong dan dekat tepi
benda kerja pada kedua sisi cakram.

Lakukan dengan hari-hati saat Memberbat potongan dalam dinding (pocket cut) kepada area yang sulit difangkau lainnya. Cakram yang menonjol dapat memotong pipa gas kepada air, kabel listrik, kepada benda yang dapat membersulungan sentakan.

Petunjuk Keselamatan khusus untuk Pengampelasan

Jangan gunakan kertas ampelas yang berukuran terlalu tersebut. Ikuti rekomendasi produsen ketika memilih kertas ampelas. Kertas ampelas yang terlalu tersebut melebihi bidang pengampesan akan menimbulkan goresan, dan dapat说我nyebabkan belitan, cabikan pada cakram, atas sentakan.

Petunjuk Keselamatan khusus untuk Menyikat

Hati-hati bulu kawat terlempar oleh sikat meski untuk pemakaian biasa. Jangan terlalu memebani kawat dengan memberi menjadi yang berlebih pada sikat Kawat dapat menembus kain kepada dan kulit dengan mudah.
Jika penggunaan pelinding dianjurkan untuk mencukat, jangan biarkan cakram kepada sikat kawat terganggu karena pemakaian pelinding. Diameter cakram kepada sikat kawat dapat mengembang akibatbeen kerja dan gaya sentrifugal.

Petunjuk Keselamatan tambanan

Pakailah kaca mata pelindung.

Gunakanlah alat detektor logam yang cocok untuk mencari kabel dan pipa yang tidak terlihat kepada hubungi perusahaan pengadaan setempat. Sentuhan dengan kabel-kabel listrik dapat mengakibatkan api dan kontak listrik. PIPA gas yang dirusak dapat mengakibatkan ledakan. PIPA air yang dirusak mengakibatkan kerusakan Barang-barang kepada mengakibatkan kontak listrik.
Jangan memegang mata gerinda dan mata potong sebelum alat-alat tersebut menjadi dingin. Piringanan-piringanan ini menjadi sangat panas selama penggunaannya.
Buka penguncian switch on/off dan switch ke posisi off ketika suplai daya terputus, misalnya akibat listrik mati ata steker ditarik dari stopkontak. Dengan demikian, Perkins listrik tidak hidup kembali secara tidak terkendali.
Gunakan alat kerja dengan aman. Benda yang ditahan dalam alat pemegang kepada bias lebih aman daripada benda yang dipegang dengan tangan.

Spesifikasi Produk dan performa

Bacalah semua petunjuk keselamatan dan petunjuk penggunaan. Kesalahan dalam menjalankan petunjuk keselamatan dan petunjuk penggunaan dapat mengakibatkan

kontak listrik, kebakaran, dan/atau luka-luka yang berat.

Perhatikan ilustrasi yang terdapat pada sisi sampul panduan pengoperasian.

Tujuanpenggunaan

Perkakas listrik ini cocok untuk memotong, mengis dan mencapat bahan-bahan logam dan batu-batuan tanpa menggunakan air.

Untuk memotong dengan bahan yang kasar, diperlukan sebagai kap pelindung khusus untuk memotong.

Untuk memotong batu-batuan, penghisapan debu yang memadai perlu diperhatikan.

Dengan alat kerja yang diperbolehkan, perkamas listrik dapat digunakan untuk makukan penggerindaan dengan kertas amplas.

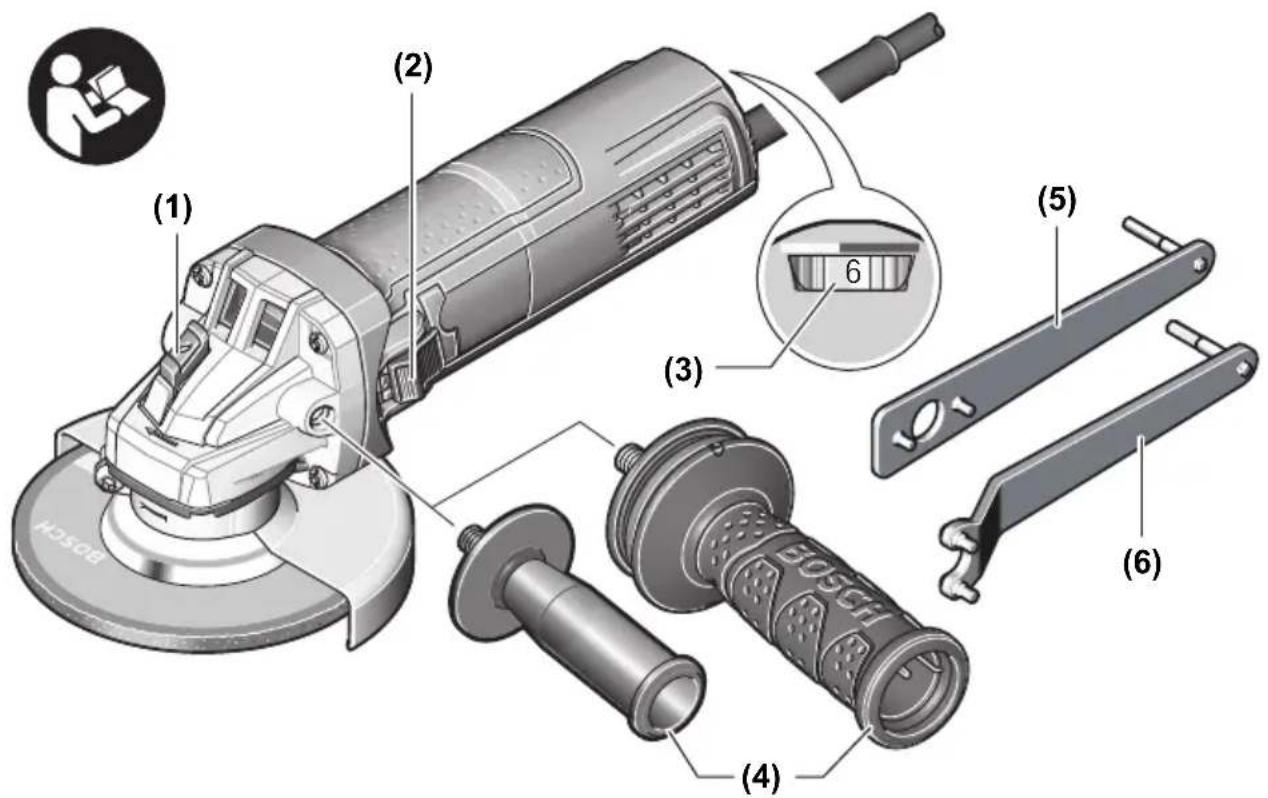

Ilustrasi komponen

Nomor-nomor dari bagian-bagian perkamas pada gambar sesuai dengan gambar perkamas listrik pada halaman bergambar.

(1) Tombol penahan spindel gerinda
(2) Tombol on/off
(3) Roda untuk penyetelan awal kecepatan putaran (GWS 750-100 S/GWS 750-115 S/ GWS 750-125 S)
(4) Gagang tambahan (permukaan genggam berisolasi)
(5) Kunci kombi untuk spindel gerinda M14
(6) Kunci kombiniș untuk spindel gerinda M10^A)
(7) Spindel gerinda
(8) Kap pelindingung untuk menggerinda
(9) Baut pengunci untuk kap pelinding
(10) Flensa pemasangan dengan ring-O
(11) Mata gerinda
(12) Mur penjepit
(13) Mur quick-clamping SDS-ccic
(14) Kepala gerinda berbentuk mangkuk berbihan karbida
(15) Kap pelinding untuk memotong ^A)
(16) Cakram potong
(17) Pelinding tangan
(18) Piringan karet
(19) Kertas amplas
(20) Mur bulat A)
(21) Sikat kawat berbentuk mangkuk
(22) Gagang (permukaan genggam berisolasi)

A) Aksesori yang ada pada gambar atas yang dijelaskan tidak termasuk dalam lingkup pengiriman standar. Semua aksesori yang ada dapat Anda lihat dalam program aksesori kami.

Data teknis

Mesin gerinda sudah GWS 710 GWS 750-100 GWS 750-115 GWS 750-125
Nomor seri		3601 C94 0..	3601 C94 0..	3601 C94 0..	3601 C94 0..
Input daya nominal W 750 750 750 750
Daya output W 380 380 380 380
Kecepatan nominal min	-1	11000	11000	11000	11000
Bidang penyetelan kecepatan putaran	min-1	-	-	-	-
Diameter mata gerinda maks. mm 125 100 115 125
Ulir spindel gerinda M14 M10 M14 M14
Panjang ulir maks. spindel gerinda	mm 22 22 22 22
Pemilihan awal kecepatan putaran		-	-	-	-
Kickback stop (Pengaman terhadap bantingan)		-	-	-	-
Pelindingung terhadap start ulang		-	-	-	-
Pembatasan arus listrik pada awalan start		-	-	-	-
Berat sesuai dengan EPTA-Procedure 01:2014
-dengan gagang tambahan berperedam getaran	kg 1,9 1,9 1,9 1,9
-dengan gagang tambahan standar	kg 1,8 1,8 1,8 1,8
Tingkat perlindungan / II / II / II / II		□	□	□	□

Data-data berlaku until tegangan nominal [U] 230 V. Pada tegangan yang lebih rendah dan pada model khusus mancanegara data-data ini bisa berlainan.

Mesin gerinda sudahut		GWS 750-100 S	GWS 750-115 S	GWS 750-125 S	GWS 750-100 I
Nomor seri		3601 C94 1..	3601 C94 1..	3601 C94 1..	3601 C94 2..
Input daya nominal W 750 750 750 750
Daya output W 380 380 380 410
Kecepatan nominal min	-1	11000	11000	11000
Bidang penyetelan kecepatan putaran	min-1	2800-11000	2800-11000	2800-11000 -
Diameter mata gerinda maks. mm 100 115 125 100
Ulir spindel gerinda M10 M14 M14 M10
Panjang ulir maks. spindel gerinda	mm	22 22 22 22
Pemilihan awal kecepatan putaran		●	●	●-
Kickback stop (Pengaman terhadap bantingan)		-- -	●
Pelindung terhadap start ulang		●	●	●	●
Pembatasan arus listrik pada awalan start		●	●	●	●
Berat seksuai dengan EPTA-Procedure 01:2014
Mesin gerinda sudut GWS 750-100 S GWS 750-115 S GWS 750-125 S GWS 750-100 I
- dengan gagang tambahan berperedam getaran	kg 1,9 1,9 1,9 1,9
- dengan gagang tambahan standar	kg 1,8 1,8 1,8 1,8
Tingkat perilindungan / II / II / II / II

Data-data berlaku until tegangan nominal [U] 230 V. Pada tegangan yang lebih rendah dan pada model khusus mancanegara data-data ini bis a berlainan.

Pemasangan

Memasang komponen pelinding

Sebelum mulai dengan pekerjaan pada perkamas listrik, tariklah steker dari stopkontak.

Catatan: Jika mata gerinda mengali kerusakan selema penggunaan untuk jika peralatan pemasangan pada kap pelinding/ perkakas listrik rusak, peralatan listrik harus segera dikirimkan ke Service Center. Alamat pengiriman dapat dilihat di bab "Service Center dan konsultasi penggunaan".

Pasang kap pelindung (8) pada spindel gerinda. Sesuaikan posisi kap pelindung (8) dengan persyaratan pengoperasian. Kunci kap pelindung (8) dengan cara mengencangkan baut pengunci (9) dengan kunci kombiniasi (5)/(6).

Atur kap pelinding (8) sedemikian rupaagar bunga api tidak memercik ke arah pengguna.

Catatan: Nok penempatan pada kap pelindung (8) memastikannya kap pelindung yang cocok untuk perilakakas listrik yang dapat dipasang.

Kap pelinding untuk memotong

Saat memotong dengan bahan yang kasar, selalu pasang kap pelindung untuk memotong (15).
Perhatikan penghisapan debu yang memadai saat memotong bahanatu-batuan.

Pasang kap pelinding untuk memotong (15)seperti memasang kap pelinding untuk menggerinda (8).

Gagang tambahan

Hanya gunakan perkakas listrik dengan gagang tambahan (4).

Pasang gagang tambahan (4) di sebelumkanan ata kiri dari kepada mesin, bergantung dari pekerjaan yang dilakukan.

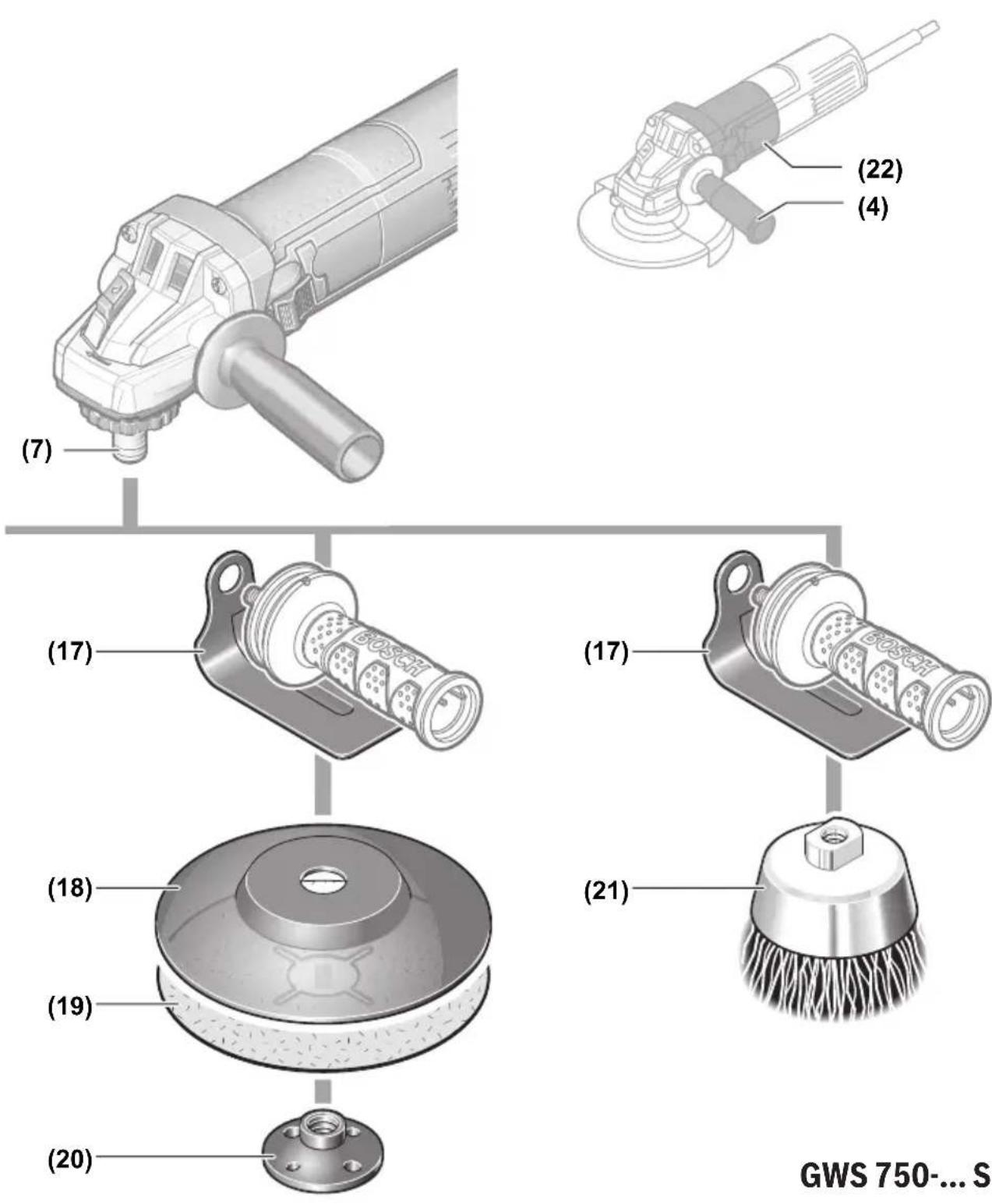

Pelindingtangan

Saat makukan pekerjaan dengan piringan karet (18) atau dengan mangkuk sikat kawat/piringan sikat/ piringan dengan ampelas yang berlapis-lapis, pasang selalu pelindung tangan (17).

Kencangkan pelinding tangan (17) bersama dengan gagang tambahan(4).

Memasang alat kerja

Sebelum mulai dengan pekerjaan pada perkamas listrik, tariklah steker dari stopkontak.
Jangan memegang mata gerinda dan mata potong sebelum alat-alat tersebut menjadi dingin. Piringan-piringan ini menjadi sangat panas selama penggunaannya.

Bersihkan spindel gerinda (7) dan semua bagian yang akan dipasang.

Untuk memasang dan melepas alat kerja, tekan tambol penahan spindel (1), untuk menahan spindel gerinda.

Hanya gerakkan tambol penahan spindel gerinda jika spindel tidak berputar. Jika tidak, perilakan listrik dapat rusak.

Perhatikanlah ukuran dari atas kerja. Diameter lubang HARUS sesuai dengan flensa pemasangan. Jangan mencuinakan adapter untuk penyambung.

Saat entwickikan cakram potong intan, perhatikan kepada tanda panah arah putaran pada cakram potong intan dan arah putaran perilakas listrik (lihat tanda panah arah putaran pada tepala mesin) telah sesuai.

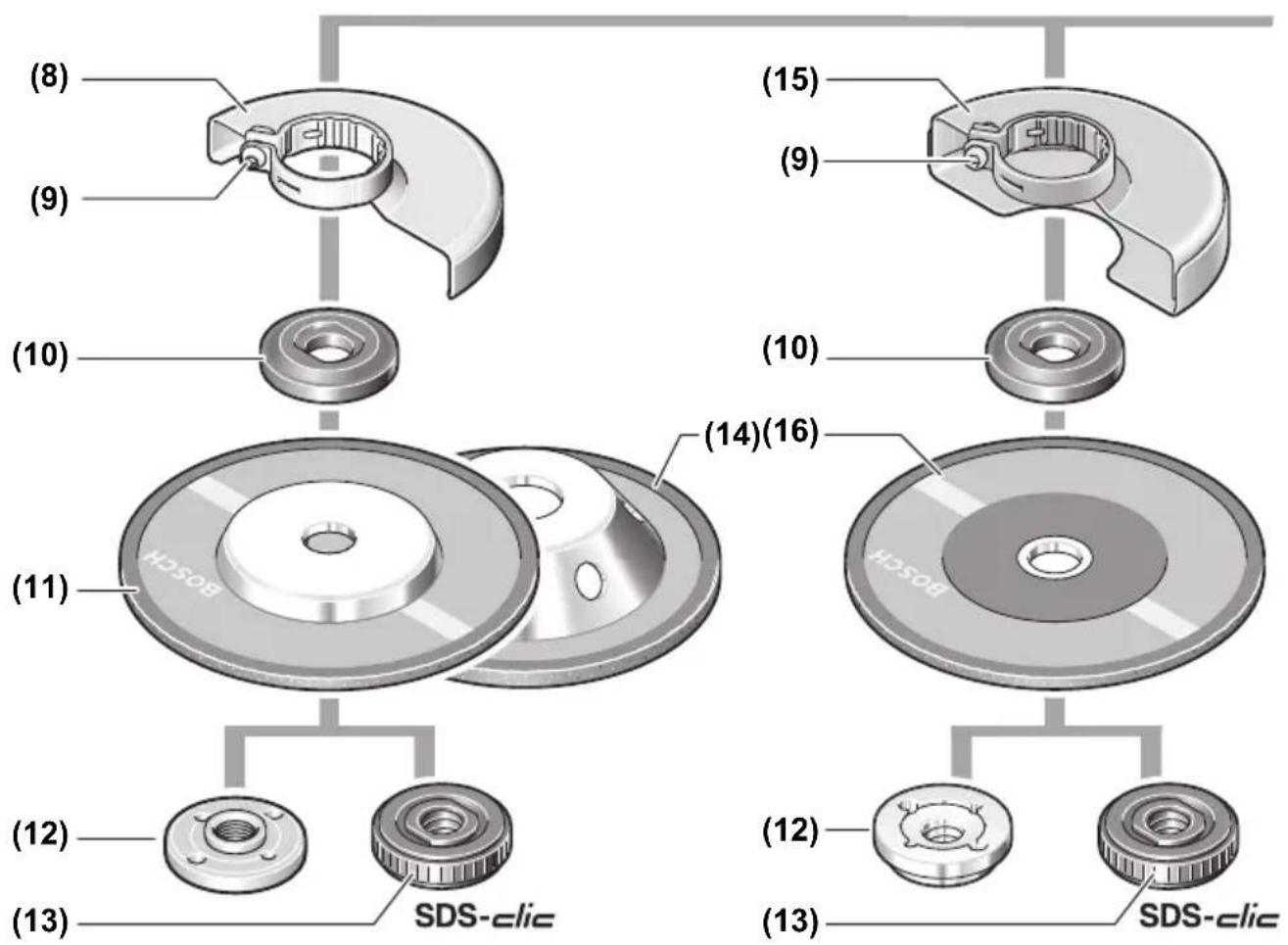

Urutan pemasanganya terlihat pada halaman bergambar.

Untuk memasang mata gerinda/cakram potong, pasang mur penjepit (12) dan kencangkan mur dengan kunci kombiniasi(5)/(6), lihat bab "Mur quick-clamping".

Setelah memasang alat kerja dan menghidupkan perkakas, periksaakah alat kerja sudah dipasangan dengan benar dan dapat berputar secara bebas. Perhatikan agar alat kerja tidak menyinggung kap pelindingut ata bagian-bagian lainnya.

Flensa pemasangan untuk spindel gerinda M 14: Pada flensa pemasangan (10) unit bahan sintetak (ring-O) disisipkan di sekitar tingkatan pemusatan. Jika ring-O tidak ada atau rusak, flensa pemotongan (10) harus

diganti sebelum menc gunakan perkakas lebih lanjut.

Piringan dengan amplas yang berlapis-lapis

Untuk pekerjaan dengan piringan dengan ampelas yang berlapis-lapis, selalu pasang pelindung tangan (17).

Piringan karet

Untuk pekerjaan dengan piringan karet (18), selelu pasang pelindung tangan(17).

Urutan pemasangannya terlihat pada halaman bergambar. Pasang mur untuk poros kerja (20) dan kencangkan kombali dengan kunci kombiniasi (5)/(6).

Untuk pekerjaan dengan sikat kawat berbentuk mangkuk/piringan sikat, selelu pasang pelindung tangan (17).

Urutan pemasangannya terlihat pada halaman bergambar. Sikat kawat berbentuk mangkuk/piringan sikat harus dipasang sedemikian rupa pada spindel gerinda sehingga sikat benar-benar terpasang pada flensa spindel gerinda pada ujung ulir spindel gerinda. Kencangkan sikat kawat/ piringan sikat dengan kunci pas.

Untuk mencganti alat kerja dengan mudah tanpa meng gunakan perilakas lainnya, mur penjepit (12) dapat digunakan sebagai ganti mur quik-clamping (13).

Hanya gunakan mur quick-clamping (13) yang mulus dan sesuai.

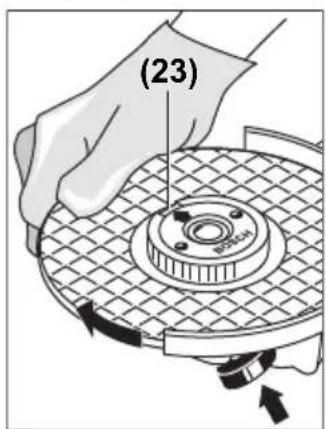

Saat memasang mur, pastikan sisi mur yang berlabel (13) tidak menghadap mata gerinda; panah harus mengarah pada tanda indeks(23).

Tekan tambol penahan spindel (1) untuk menahan spindel gerinda. Untuk mengencangkan mur quick-clamping,putar mata gerinda inquiryar jarum jam dengan kuat.

yang ditunjukkan pada gambar.

Mur quick-clamping yang
telah dipasang dengan
benar dapat dilepas
meng gunakan tangan
dengan cara memutar
cincin bergerigi ke arah
yang berlawanan jarum jam.

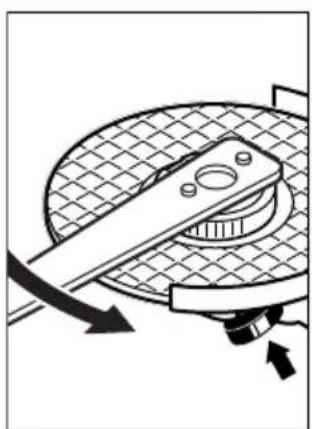

Jangan melepas mur
quick-clamping yang
terpasang kencang
dengan tang, gunakan
kunci kombiniasi. Gunakan
kunci kombiniasiseperti

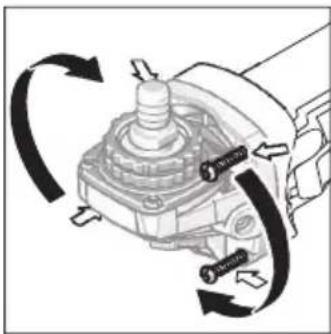

Memutar kepalamesin

Sebelum mulai dengan pekerjaan pada perkamas listrik, tariklah steker dari stopkontak.

Kepala mesin dapat diputar 90^ dalam setiap interval.
Dengan demikian tambol on/off dapat digunakan untuk posisi yang lebih nyaman dalam situasi pengerjaan khusus, misalnya bagi penguna bertangan kidal.
Lepaskan keempat baut.
Putar tepala mesin dengan

hati-hati tanpa melepaskanya dari housing ke posisi BARu. Pasang dan kencangkan kembali keempat baut.

Alat kerja yang diizinkan pemakaianya

Semua alat kerja yang disebutkan di dalam petunjuk pengoperasian ini dapat digunakan.

Kecepatan putaran yang dizinkan [ ^-1] ), atau kecepatan lingkar [ / ] ) dari alat kerja yang digunakan setidaknya harus sesuai dengan informasi yang tertera pada tabel.

Oleh karena itu, perhatikan kecepatan putaran atau kecepatan lingkar yang diizinkan pada label alat kerja.

maks [mm]
D bd min				-1	[m/s]
b	100	7	16,0	11000	80
	115	7	22,2	11000	80
	125	7	22,2	11000	80
D	100	-	-	11000	80
	115	-	-	11000	80
	125	-	-	11000	80
b	70	30	M 10	11000	45
	75	30	M 14	11000	45

Pengisapan debu/serbuk

Debu dari bahan-bahan speerti cat yang mencandung timbal,(Beberapa penis kayu,bahan mineral dan logam dapat berbahaya bagi kesehatan.Menyentuh ata menghirup debu tersebut希望大家能够掌握好。

Beberapa debu tertentu setzen misalnya debu kayu pohon ek ataupohon fagus silvatica dianggap dapat mengakibatkan penyakit kanker, terutama dalam campuran dengan bahan-bahan tambahan untuk pengolahan kayu (kromat, obat pengawet kayu). Bahan-bahan yang mengandung asbes hanya boleh dikerjakan oleh orang-orang yang ahli.

• Gunakanlahnya pengisap debu yang cocok untuk mengisap bahan yang dikerjakan.

• Pastikan terdapat ventilasi udara yang baik di tempat kerja.

• Dianjurkan untuk memakai masker anti debu dengan filter kelas P2.

Debu dapat tersulut dengan mudah.

Penggunaan

Pengoperasian awal

Perhatikan tegangan listrik! Tegangan jaringan listrik harus sesuai dengan tegangan listrik yang tercantum pada label tipe perkakas listrik. Perkakas listrik dengan daya sebesar 230V seperti yang diindikasikan pada label dapat juga dioperasikan pada daya 220V .
Pegang perkakas listriknya pada permukaan gagang isolator dan gagang tambahan. Alat kerja yang digunakan dapat terkena aliran listrik yang tidak terlihat atas kabelnya sendiri. Sentuhan pada kabel yang bertegangan listrik dapat mengakibatkan komponen logam pada perkakas listrik juga dialiri listrik tersebut mengakibatkan sengatan listrik.

Pada penggunaan perkakas listrik dengan pembangkit listrik yang tidak tetap (generator), yang tidak mempunyai cadangan daya yang@cukup atau tidak mempunyai pengatur tegangan dengan penambahan arus listrik pada awalan start yang sesuai, pada waktu perkakas listrik dihidupkan, daya dapat berkurang atau perkakas listrik tidak jalanseperti semestinya.

Perhatikanlah agar pembangkit listrik yang Anda gunakan adalah cocok, terutama dalam hal tegangan dan frekuensi jaringan.

Menyalakan/mematikan perkakas listrik

Untuk mulai menyalakan perkakas listrik, geser tambol on/off (2) ke depan.

Untuk mengunci tombol on/off (2), dorong tombol on/off (2) ke depan tingga mengunci.

Untuk mematikan perkakas listrik, lepaskan tambol on/off (2) ata jika tambol terkunci, tekan tambol on/off (2) ke belakang secara singkat kemudian lepaskan tambol.

Kickback stop/Pengaman terhadap bantingan (GWS 750-1001)

Jika kecepatan putaran perkakas listrik tibatiba menurun, misalnya jika macet selamapemotongan, sumber daya listrik ke mesinakan dihentikan secara elektronik.

Untuk menyalakan kembali perkakas listrik, atur tambol on/off (2) ke posisi mati, kemudian nyalakan kembali perkakas listrik.

Pelindung therhadap start ulang (GWS 750-100 S/ GWS 750-115 S/GWS 750-125 S/GWS 750-100 I)

Pelinding terhadap start ulang mencegah perkakas listrik hidup kembali secara tiba-tiba dan tidak terkendali setelah sumber daya listrik terputus.

Untuk menyalakan kembali perkakas listrik, atur tambol on/off (2) ke posisi mati, kemudian nyalakan kembali perkakas listrik.

Pembatasan arus listrik pada awalan start (GWS 750-100 S/GWS 750-115 S/GWS 750-125 S/ GWS 750-100 I)

Pembatasan arus listrik pada awalan start elektronik membatasi daya saat perkakas listrik dinyalakan dan memungkankan pengoperasian pada sekring 16 A.

Pemilihan awal kecepatan putaran (GWS 750-100 S/ GWS 750-115 S/GWS 750-125 S)

Dengan roda penyetet untuk pemilihan awal kecepatan putaran(3), kecepatan putaran yang diperlukan dapat dipilih sebelum dan jugapeat mengoperasikan Perkins listrik. Informasi pada tabel di bawah telah nilai yang dianjurkan.

Bahan Penggunaan Alat sisipan Posisi roda
Logam Menghilangkan cat Kertas ampelas 2-3
Kayu, logam Menyikat, mengilangkan karat Sikat kawat berbentuk mangkuk, kertas amplas	3
Logam,bservasi Mengampelas Mata gerinda 4-6
Logam Mengikis Mata gerinda 6
Logam Memotong Mata potong 6

Nilai tingkat kecepatan yang tertera merupakan nilai referensi.

Ukuran kecepatan aksesori setidaknya harus sama dengan kecepatan maksimum yang tertera pada perkakas listrik. Akesorsi yang beroperasi lebih cepat dari ukuran kecepatan yang tertera dapat rusak dan terlepas.

Petunjuk pengoperasian

Sebelum mulai dengan pekerjaan pada perkamas listrik, tariklah steker dari stopkontak.
Berhati-hatilah saat Membernat aluran instalasi pada dinding struktural, lihat bab "Petunjuk mengai struktur".

Tahan benda kerja, jika benda tetap goyah karena menahan bebanny sendiri.
Jangan membebankan perkakas listrik terlalu berat seesingga perkakas berhenti.
Setelah pembebanan yang berat, biarkan perkamas listrik beroperasi tanpa beban selama menjadi menit untuk mendinginkan aksesori yang digunakan.
Jangan.metrongunakan perkakas listrik dengan penopang untuk mesin gerinda potong.
Jangan memegang mata gerinda dan mata potong sebelum alat-alat tersebut menjadi dingin. Piringan-piringan ini menjadi sangat panas selama penggunaannya.

mengikis

Jangan.metrongunakan mata potong untuk mengikis.

Hasil kerja terbaik saat mengis迫不及待 diperoleh dengan sudut kerja antara 30^ hingga 40^ . Gerakkan perkas listrik dengan sekanan yang sedang maju-mundur. Dengan demikian, benda kerja tidak terlalu panas, warna permukaan benda kerja tidak berubah, dan penampanunjedi lebih halus.

Piringan dengan amplas yang berlapis-lapis

Dengan piringan dengan ampelas yang berlapis-lapis (aksesori), permukaan dan profil (asahan untuk mementuk alur-aluran) yang melengkung dapat dikerjakan. Piringan dengan amplas yang berlapis-lapis tahan lebih lama daripada kertas amplas biasa, dan nilai kebisingan dan suhu yang terjadi Selama penggunaan telah lebih rendah.

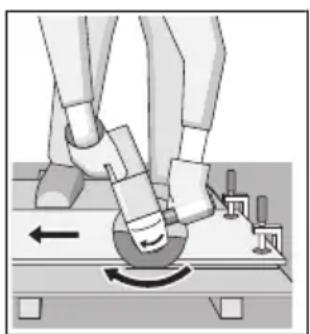

Memotong logam

Saat memotong dengan bahan yang kasar, selalu pasang kap pelindung untuk memotong (15).

Selama memotong, dorong perkakas dengan tekanan yang sedang dan yang disesuaikan dengan bahan yang dikerjakan. Jangan menekan, memiringkan atau mengayun-ayunkan mata potong.

Jangan menghentikan gerak mata potong yangbelum berhenti memutar dengan cara menekan sisi sampingnya.

Arah pemetongan harus Selalu berlawanan dengan arah gerak dari alat kerja. Jika tidak, terdapat risiko Perkinsaksis tertekan tak terkendali pada jalur pemetongan. Selama memotong profil ata tabung persegi, gunakan penampang terkecil untuk hasil pemetongan terbaik.

Memotong batu-batuan

Untuk memotong batu-batuan, sebaiknya gunakan cakram potong intan.

Selama memotong bahan-bahan yang sangat keras, misalnya beton dengan kadar kerikil yang tinggi, mata potong intan dapat mencudi terlalu panas sehingga dapat mencudi rusak. Hal tersebut ditunjukkan dengan adanya lingkaran bunga api yang berputar bersama dengan cakram potong intan.

Dalam hal ini hentikan pekerjaan memotong dan biarkan cakram potong intan berputar bebentar tanpa/beban pada kecepatan putaran maksimal untuk mendinginkanya.

Jika pekerjaan menghabiskan waktu lama dan terdapat lingkaran bunga api, hal ini menandakan cakram potong intan telah menjadi tumpul. Cakram dapat diasah dengan cara memotong sedikit-sedikit pada bahan pengikisan, misalnya batu pasir kapur.

Petunjuk mengai struktur

Membuat aluran instalasi pada dinding yang berstruktur harus tunduk pada peraturan-peraturan norma DIN 1053 Bagian 1 untuk peraturan-peraturan yang berlaku di negara terkait. Peraturan tersebut harus ditaati. Sebelum memulai pekerjaan, mintalah saran dari ahli struktur, Arsitek untuk pengawas bangunan.

Perawatan dan servis

Perawatan dan pembersihan

Sebelum mulai dengan pekerjaan pada perkamas listrik, tariklah steker dari stopkontak.
Perkakas listrik dan lubang ventilasi harus selelu dibersihkan agar perkakas dapat digunakan dengan baik dan aman.
Bila memungkikan, selelu gunakan sistem ekstraksi udara dalam kondisi pengoperasian yang ekstrem. Tiuplah dengan rutin lubang ventilasi dan hidupkan pemutus arus (PRCD). Saat pengerjaan bahan logam, debu konduktif dapat mengendap di dalam perkamas listrik. Isolasi keamanan dari perkamas listrik dapat terganggu.

Simpan dan tangani aksesori secara cermat.

Jika kabel listrik harus diganti, pekerjaan ini harus dilakukan oleh Bosch ataup Service Center untuk perkamas listrik Bosch yang resmi,agar keselamatan kerja selalu terjamin.

Layanan pelanggan dan konsultasi penggunaan

Layanan pelanggan Bosch menjawab semua pertanyaan
Anda ingin reparasi dan perawatan{sertaenting suku
cadang Produk ini. Gambaran teknis (exploded view) dan
informasi mengenai siku cadang dapat ditemukan di:
www.bosch-pt.com

Tim konsultasi penggunaan Bosch akan membantu Anda menjawab pertanyaan seputar Produk kami beserta aksesorinya.

www.powertool-portal.de, portal internet untuk perajin dan tukang.

Jika Anda hendak menyakan sesuatu oleh memesan sukucadang, selelu sebutkan nomor model yang terdiri atas10 angka dan tercantum pada label tipe Produk.

Indonesia

PT Robert Bosch

Jakarta Selatan 12310

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.co.id

Caramembuang

Perkakas listrik, aksesori, dan kemasan sebaiknya didaur ulang secara ramah lingkungan.

Jangan membruang perkakas listrik ke dalam sampah rumah tangga!

Tiếng Viet

Huóng dān an toàn

Canh bao Tong quat Cach su dung Antoan Dung cu dien Cam tay

CÁNH BAO

Doc ky moi canh bao an toan va huong dan. Khong tuan

thu moi canh bao va huong dan duoc liet ke duoi day co the bi dien giut, gay chay va / hay bi thuong tat nghiem trong.

Hāy giū tát ca tāi lièu vē canh bó và huǒng dān de tham khāo vē sau.

Thuát ngu "dung cu dien cam tay"trong phan canh bao la de cap den su su dung dung cu dien cam tay cua ban, loai su dung dien nguon (co day cam dien) hay vanh bang pin (khong day cam dien).

Khu vu c lam viec an toan

Gi' noi lam viec sach va du anh sang. Noi lam viec bua bon va toi tam de gay ra tai nan.
Khong vanh dhung cu dien cam tay trong moi truong de gay no, chang han nu'loi co chat long de chay, khi dot hay rac. Dung cu dien cam tay tao ra cac tia la nen co the lam rac ben chay hay boc khoi.
Khong de tre em hay nguo'i den xem dung gan khi vanh dung cu dien cam tay. Su phan tam co the gay ra su'mat dieu khien.

An toan védien

Phich cam cua dung cu dien cam tay phai thich hop voi o cam. Khong bao giouc cai
