Тип продукту	Стоячий вентилятор
Модель	WT-1023
Бренд	Ravanson
Джерело живлення	220-240 V ~ 50/60 Hz
Номінальна потужність	25 Вт
Максимальний потік повітря	12,3 м³/хв
Споживана потужність вентилятора	17,6 Вт
Коефіцієнт продуктивності	0,70 (м³/хв)/Вт
Рівень звукової потужності	49,04 дБ(А)
Максимальна швидкість повітря	2,29 м/с
Кліматичний клас	T
Налаштування швидкості	2 швидкості (1 - повільно, 2 - швидко) + ВИМК.
Поворот	Так, з кнопковим керуванням
Регулювання нахилу	Так, ручний нахил по горизонтальній осі
Захисна решітка	Знімна передня решітка
Необхідність складання	Так, включає кожух лопаті та кріпильні гвинти
Спосіб чищення	Відключити, протерти вологою тканиною з м'яким миючим засобом
Функції безпеки	Захист від перевантаження, немає зовнішнього таймера/пульта
Споживання електроенергії в режимі очікування	0 Вт (немає режиму очікування)
Стандарт вимірювання	IEC 60879

Часті запитання - WT-1023 Ravanson

Як зібрати вентилятор Ravanson WT-1023?

Зберіть вентилятор, як показано на малюнку 2 інструкції. Спочатку прикрутіть кожух лопаті (деталь 10) до передньої решітки (деталь 6) за допомогою наданих гвинтів (деталь 7). Потім прикріпіть задню решітку, лопать та передню решітку до приводного блоку, дотримуючись схеми. Перед використанням переконайтеся, що всі деталі надійно закріплені.

Що робити, якщо вентилятор не запускається?

Перевірте, чи шнур живлення належно підключено до робочої розетки. Переконайтеся, що вимикач не в положенні '0'. Якщо вентилятор все ще не запускається, огляньте шнур на предмет пошкоджень. Якщо пошкоджено, не використовуйте та зверніться до кваліфікованого сервісного центру. Ремонт має виконувати лише уповноважений персонал.

Як чистити вентилятор?

Завжди відключайте вентилятор перед чищенням. Використовуйте м'яку вологу тканину з нейтральним миючим засобом. Не використовуйте бензин, розчинники або абразивні засоби. Не допускайте потрапляння води в корпус двигуна. Перед повторним використанням ретельно висушіть.

Чи можна використовувати вентилятор із зовнішнім таймером або пультом дистанційного керування?

Ні, вентилятор не призначений для роботи із зовнішніми таймерами або окремими системами дистанційного керування. Використовуйте лише вбудовані органи керування.

Як регулювати поворот вентилятора?

Щоб увімкнути автоматичний поворот, натисніть кнопку повороту на корпусі приводного блоку. Щоб зупинити поворот, витягніть кнопку. Вентилятор буде повертатися навколо своєї вертикальної осі.

Чи можна нахилити головку вентилятора?

Так, головку вентилятора можна нахиляти вручну по горизонтальній осі, обережно відхиляючи приводний блок. Відрегулюйте до потрібного кута.

Які заходи безпеки при використанні цього вентилятора?

Тримайте вентилятор подалі від води, не використовуйте на вулиці та не дозволяйте дітям до 8 років користуватися ним без нагляду. Ніколи не вставляйте предмети в захисну решітку. Не використовуйте з пошкодженим шнуром. Завжди відключайте перед переміщенням або чищенням.

Який максимальний потік повітря WT-1023?

Максимальний потік повітря становить 12,3 м³/хв, з коефіцієнтом продуктивності 0,70 (м³/хв)/Вт. Рівень звукової потужності становить 49,04 дБ(А).

Як зберігати вентилятор, коли він не використовується?

Дайте вентилятору повністю охолонути. Зберігайте його в оригінальній упаковці або сухому місці, захищеному від вологи та механічних пошкоджень.

Яке споживання електроенергії вентилятора?

Номінальна потужність становить 25 Вт, а споживана потужність вентилятора - 17,6 Вт. Споживання в режимі очікування становить 0 Вт, оскільки режиму очікування немає.

ПОСІБНИК КОРИСТУВАЧА WT-1023 Ravanson

UA Оригінальна інструкція Вентилятор

Перед першим використанням пристрою ознайомтеся докладно з інструкцією його експлуатації та збережіть її на майбутнє на випадок необхідності її використання.

Перед початком використання слід прочитати всі вказівки та застереження щодо безпечного використання.

Недотримання наведених нижче попереджень та вказівок щодо безпеки, може бути причиною ураження електричним струмом, пожежі та/або серйозних травм.

Дотримуйтеся всіх застережень і вказівок з техніки безпеки, щоб ними можна було скористатися в майбутньому.

ЗАГАЛЬНІ ВКАЗІВКИ З ТЕХНІКИ БЕЗПЕКИ

Цей пристрій може використовуватися дітьми віком від 8 років і вище, особами з обмеженими фізичними, сенсорними та розумовими можливостями, особами без досвіду та знань, якщо це відбувається під наглядом або відповідно інструкції з використання пристрою безпечним способом і ці особи розуміють небезпеки, пов'язані з використанням пристрою. Діти не повинні гратися з пристроєм. Очищення та обслуговування не можуть виконуватися дітьми без нагляду.

Діти не розуміють рівня небезпеки, який може виникнути під час експлуатації електричних приладів.

Зберігайте прилад з його кабелем у недоступному для дітей місці. Не використовуйте пристрій, якщо кабель живлення пошкоджений. Ніколи не тягніть за кабель під час витягання вилки з розетки живлення.

Слідкуйте, щоб кабель живлення не торкався гострих країв та не проходив поблизу гарячих поверхонь. Пошкодження кабелю може спричинити ураження електричним струмом.

Ніколи не ставте пристрій на гарячі поверхні.

Не використовуйте прилад на вулиці. Не виставляйте прилад на дощ. Оберігайте від вологи. Не обслуговуйте пристрій мокрими руками.

Вилка пристрою повинна відповідати розетці.

Ні в якому разі не можна переробляти вилку.

Не можна знімати жодних частин корпусу.

Слід звертати увагу на виступаючі частини одягу, довге волосся, які можуть заплутатися в рухомі частини пристрою.

Перед вмиканням пристрою в мережу переконайтеся, що напруга, яка подана в табличці номінальних значень, відповідає напрузі в мережі.

Ніколи не вмикайте пристрій в мережу, якщо він є не повністю зібраний.

Ніколи не використовуйте пристрою зі зламаною або пошкодженою лопаттю пропелера.

Не використовуйте пристрою безпосередньо біля ванни, душу або басейну для плавання.

Слідкуйте, щоб кабель та вилка не мали контакту з водою або вологістю. Не розпилюйте жодних рідин на пристрій.

Вимикати пристрій з мережі, тримаючи за вилку; не тягнучи за кабель. Відключати пристрій від мережі, якщо його потрібно перенести, або він не буде використовуватися довший час.

Не використовуйте пристрій без захисних корзин.

Пристрій призначений тільки для побутового використання і не повинен використовуватися промислово.

Для обслуговування, електричного та механічного ремонтів, завжди звертатися до сертифікованих сервісних центрів.

Якщо кабель живлення пошкодиться, то його слід замінити, звернувшись до виробника, або до спеціального сервісного центру, або до кваліфікованого фахівця, щоб уникнути загрози.

Крім цільового використання пристрою та дотриманням всіх вказівок з безпеки, не можна повністю усунути певні чинники залишкового ризику. УВАГА! Не можна закривати корпус сітки вентилятора!

УВАГА! Не можна класти жодних елементів в сітку кошика під час роботи вентилятора.

Рекомендується підключення пристрою до електричної мережі, забезпеченої автоматичним вимикачем диференційного струму (RCD) зі струмом вимикання 30mA або меншим.

УВАГА! Пристрій не призначений для роботи з використанням зовнішніх тимчасових вимикачів або окремої системи дистанційного керування.

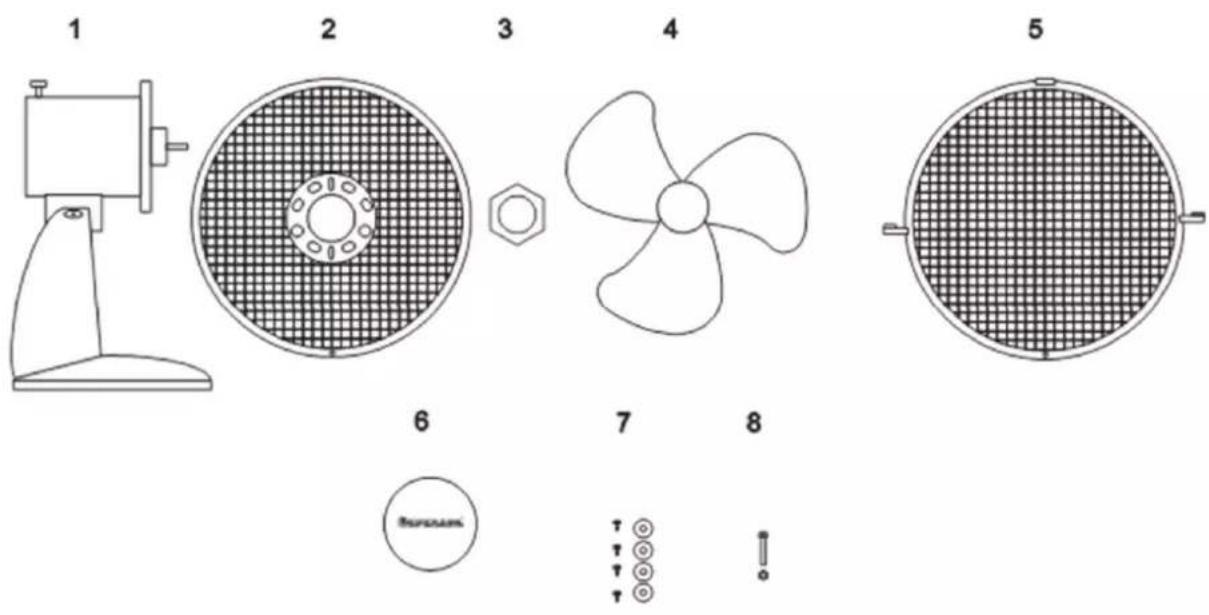

КОМПЛЕКТАЦІЯ

Після відкриття упаковки слід перевірити її комплектність. Перевірте, чи не пошкоджені жодні елементи.

1 Приводний блок
3 Гайка
5 Кошик спереду
7 Гвинти кріплення кришки пропелеру

2 Кошик задній
4 Пропелер
6 Решітка пропелеру
8 Гвинт кріплення кошику

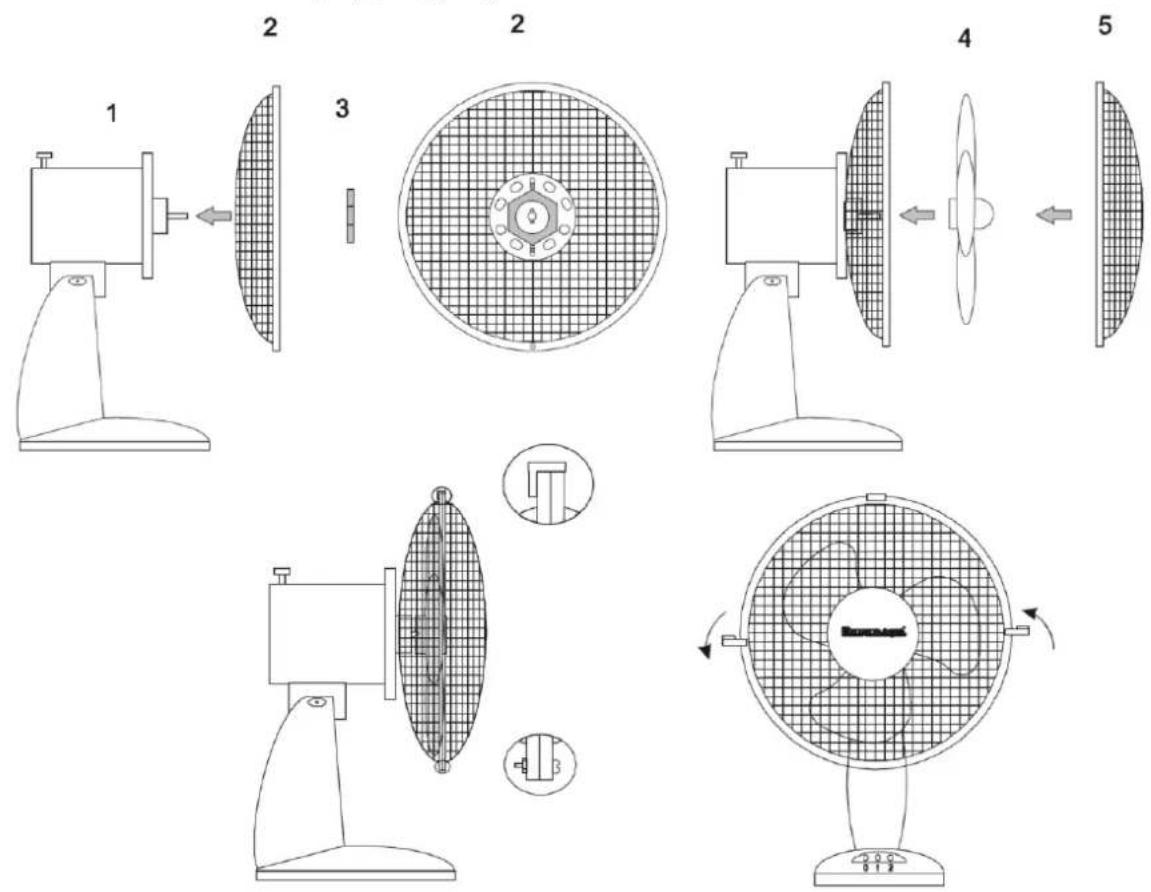

ВСТАНОВЛЕННЯ

1. Прикрутіть маску пропелера (10) до переднього кошика (6), як показано на мал. 1

1. Встановити вентилятор відповідно до Мал. 2

Перед тим як приступити до використання потрібно переконатися, чи джерело живлення, до якого повинен бути підключений пристрій, відповідає параметрам, поданих в табличці номінальних значень.

УВАГА!

Перед кожним використанням перевіряти пристрій на наявність механічних пошкоджень. Перевіряти кабель живлення. Якщо кабель живлення пошкоджений, не можна підключати пристрій до джерела живлення.

Можливим є налаштування швидкості роботи вентилятора в положенні від 1 (найповільніша) до положення 2 (найшвидша).

Положення «0» - вимкнення вентилятора

Вентилятор обладнаний обертовим механізмом. Автоматичне обертання вентилятора по вертикальній осі запускається за допомогою кнопки на корпусі двигуна (1).

Включення відбувається за допомогою натискання кнопки, для того щоб виключити обертання пристрою, потрібно витягнути кнопку.

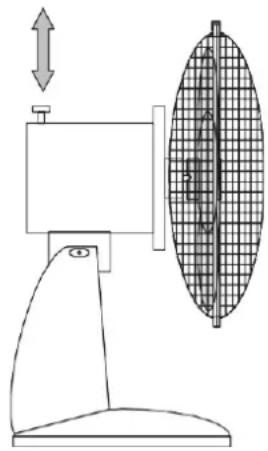

Злегка натиснувши або піднявши двигун, можна отримати відповідний кут нахилу чаші вентилятора по горизонтальній осі.

ОЧИЩЕННЯ ТА ТЕХОБСЛУГОВУВАННЯ

Перед тим як приступити до обслуговування слід переконатися, що вентилятор відключений від джерела живлення. Вентилятор чистити зволоженою (не мокрою) ганчіркою з використанням нейтрального миючого засобу, ніколи не використовувати з бензином або іншими розчинниками.

ТРАНСПОРТУВАННЯ ТА ЗБЕРІГАННЯ

Транспортувати і зберігати в місці недоступному для дітей, в упаковці, яка захищає від пилу, вологості і механічних пошкоджень

НЕСПРАВНОСТИ

У випадку, коли вентилятор не працює, слід перевірити, чи є напруга в розетці живлення. Будь-які ремонтні роботи можуть бути виконані уповноваженими особами.

ПАРАМЕТРИ

WT-1023

Номінальна напруга: 220 - 240 В

Частота: 50/60 Гц

Номінальна допустима потужність: 25 Вт

Кліматична зона Т

Виробник залишає за собою право вносити технічні зміни!

Таке маркування повідомляє, що даний пристрій після завершення його експлуатації не можна викидати разом з іншими побутовими відходами.

Користувач зобов'язаний віддати його у відповідний пункт збору відходів електричного та електронного обладнання. Пункти збору, у т.ч. місцеві пункти збору, магазини та районні пункти, утворюють відповідну систему, що дозволяє здати цей пристрій.

Правильне поводження з використаним електричним та електронним обладнанням сприяє уникненню шкідливих для здоров'я людей і навколишнього середовища наслідків, що виникають за наявності небезпечних складників чи неправильного зберігання і обробки такого обладнання.

В пристрої обмежені деякі речовини, які можуть негативно впливати на навколишнє середовище в період використання цього виробу та після його використання.
