Typ produktu	Wentylator stojący
Model	WT-1023
Marka	Ravanson
Zasilanie	220-240 V ~ 50/60 Hz
Moc znamionowa	25 W
Maksymalny przepływ powietrza	12.3 m³/min
Pobór mocy wentylatora	17.6 W
Wartość usługowa	0.70 (m³/min)/W
Poziom mocy akustycznej	49.04 dB(A)
Maksymalna prędkość powietrza	2.29 m/s
Klasa klimatyczna	T
Ustawienia prędkości	2 prędkości (1 - wolna, 2 - szybka) + WYŁ.
Oscylacja	Tak, za pomocą przycisku
Regulacja nachylenia	Tak, ręczne nachylenie w osi poziomej
Osłona ochronna	Zdejmowana przednia krata
Wymagany montaż	Tak, zawiera osłonę śmigła i śruby mocujące
Metoda czyszczenia	Odłączyć od zasilania, przetrzeć wilgotną szmatką z łagodnym detergentem
Funkcje bezpieczeństwa	Zabezpieczenie przeciążeniowe, brak zewnętrznego timera/sterowania
Pobór mocy w trybie czuwania	0 W (brak trybu czuwania)
Norma pomiarowa	IEC 60879

Często zadawane pytania - WT-1023 Ravanson

Jak zmontować wentylator Ravanson WT-1023?

Zmontuj wentylator zgodnie z rysunkiem 2 w instrukcji. Najpierw przykręć osłonę śmigła (element 10) do przedniej kraty (element 6) za pomocą dostarczonych śrub (element 7). Następnie przymocuj tylną kratę, śmigło i przednią kratę do jednostki napędowej zgodnie ze schematem. Przed użyciem upewnij się, że wszystkie części są bezpiecznie zamocowane.

Co zrobić, jeśli wentylator nie uruchamia się?

Sprawdź, czy przewód zasilający jest prawidłowo podłączony do działającego gniazdka. Upewnij się, że przełącznik zasilania nie znajduje się w pozycji '0'. Jeśli wentylator nadal się nie uruchamia, sprawdź przewód pod kątem uszkodzeń. Jeśli jest uszkodzony, nie używaj go i skontaktuj się z autoryzowanym centrum serwisowym. Naprawy muszą być wykonywane przez upoważniony personel.

Jak czyścić wentylator?

Zawsze odłączaj wentylator od zasilania przed czyszczeniem. Użyj miękkiej, wilgotnej szmatki z neutralnym detergentem. Unikaj używania benzyny, rozpuszczalników lub ściernych środków czyszczących. Nie dopuść do przedostania się wody do obudowy silnika. Dokładnie wysusz przed ponownym użyciem.

Czy mogę używać wentylatora z zewnętrznym timerem lub pilotem?

Nie, wentylator nie jest przeznaczony do współpracy z zewnętrznymi timerami ani oddzielnymi systemami sterowania. Używaj tylko wbudowanych elementów sterujących.

Jak wyregulować oscylację (obrót) wentylatora?

Aby włączyć automatyczny obrót, naciśnij przycisk oscylacji na obudowie jednostki napędowej. Aby zatrzymać obrót, wyciągnij przycisk. Wentylator będzie oscylował wokół swojej osi pionowej.

Czy mogę przechylić głowicę wentylatora?

Tak, głowicę wentylatora można przechylać ręcznie w osi poziomej, delikatnie odchylając jednostkę napędową. Ustaw pod żądanym kątem.

Jakie są środki ostrożności podczas używania tego wentylatora?

Trzymaj wentylator z dala od wody, nie używaj na zewnątrz i nie pozwalaj dzieciom poniżej 8 lat obsługiwać go bez nadzoru. Nigdy nie wkładaj przedmiotów do osłony ochronnej. Nie używaj z uszkodzonym przewodem. Zawsze odłączaj przed przenoszeniem lub czyszczeniem.

Jaki jest maksymalny przepływ powietrza WT-1023?

Maksymalny przepływ wentylatora wynosi 12,3 m³/min, a wartość usługowa 0,70 (m³/min)/W. Poziom mocy akustycznej wynosi 49,04 dB(A).

Jak przechowywać wentylator, gdy nie jest używany?

Pozwól wentylatorowi całkowicie ostygnąć. Przechowuj go w oryginalnym opakowaniu lub w suchym miejscu chronionym przed wilgocią i uszkodzeniami mechanicznymi.

Jakie jest zużycie energii przez wentylator?

Moc znamionowa wynosi 25 W, a pobór mocy wentylatora 17,6 W. Pobór mocy w trybie czuwania wynosi 0 W, ponieważ nie ma trybu czuwania.

INSTRUKCJA OBSŁUGI WT-1023 Ravanson

PL Instrukcja oryginalna Wentylator

ul. Mazowiecka 6, 09-100 Płońsk, Polska

tel.: [phone], fax: [phone]

www.ravanson.pl

PL

Przed pierwszym użyciem urządzenia zapoznaj się dokładnie z jego instrukcją obsługi i zachowaj ją na wypadek konieczności użycia w przyszłości.

Przed przystąpieniem do użytkowania należy przeczytać wszystkie wskazówki i ostrzeżenia, dotyczące bezpieczeństwa użytkowania.

Nieprzestrzeganie podanych niżej ostrzeżeń, dotyczących bezpieczeństwa i wskazówek bezpieczeństwa, może być przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń. Zachowaj wszystkie ostrzeżenia i wskazówki dotyczące bezpieczeństwa, aby móc skorzystać z nich w przyszłości.

OGÓLNE WSKAZÓWKI BEZPIECZEŃSTWA

To urządzenie może być używane przez dzieci w wieku od 8 lat i powyżej, osoby o ograniczonej sprawności fizycznej sensorycznej czy umysłowej, osoby bez doświadczenia i wiedzy, jeśli odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania urządzenia w sposób bezpieczny i osoby te zrozumiały niebezpieczeństwa, związane z użytkowaniem urządzenia.

Dzieci nie powinny bawić się urządzeniem. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez nadzoru.

Dzieci nie zdają sobie sprawy z niebezpieczeństw, które mogą powstać podczas używania urządzeń elektrycznych.

Trzymaj urządzenie i jego przewód poza zasięgiem dzieci.

Nie używaj urządzenia, jeżeli przewód zasilający jest uszkodzony.

Nigdy nie ciągnij za przewód podczas wyciągania wtyczki z gniazda zasilającego.

Uważaj, żeby przewód zasilający nie stykał się z ostrymi krawędziami ani nie przebiegał w pobliżu gorących powierzchni. Uszkodzenie przewodu może przyczyną porażenia prądem elektrycznym.

Nigdy nie stawiaj urządzenia na gorących powierzchniach.

Nie używaj urządzenia na zewnątrz. Nie wystawiaj urządzenia na deszcz.

Chron przed wilgocią. Nie obsługuj urządzenia mokrymi rękoma.

Wtyczka urządzenia musi pasować do gniazdka.

Nie należy w żaden sposób przerabiać wtyczki.

Nie wolno usuwać żadnych części obudowy.

Należy zwracać uwagę na wystające części garderoby, długie włosy, które mogą zostać wpłatane w ruchome części urządzenia.

Przed włączeniem urządzenia do sieci, upewnić się, że napięcie podane na tabliczce znamionowej odpowiada napięciu w sieci.

Nigdy nie włączać do sieci urządzenia, które nie jest kompletnie zmontowane.

Nigdy nie używać urządzenia z pękniętą lub uszkodzona łopatką śmigła.

Nie używać urządzenia w bezpośrednim sąsiedztwie wanny, prysznica albo basenu pływackiego.

Pilnować, żeby przewód i wtyczka nie miały kontaktu z wodą lub wilgocią. Nie rozpyłać żadnych cieczy na urządzenie.

Wyłączać urządzenie z sieci, trzymając za wtyczkę; nie ciągnąć za przewód. Odłączyć urządzenie od sieci, jeśli ma być przeniesione albo nie będzie używane przez dłuższy czas.

Nie używać urządzenia bez koszy ochronnych.

Urządzenie jest przeznaczone wyłącznie do domowego użytku i nie powinno być stosowane przemysłowo.

W celu obsługi, napraw elektrycznych i mechanicznych zawsze zgłaszać się do autoryzowanych serwisów.

Jeżeli przewód zasilający ulegnie uszkodzeniu, to powinien on być wymieniony u wytwórcy lub w specjalistycznym zakładzie naprawczym albo przez wykwalifikowana osobę, w celu uniknięcia zagrożenia.

Pomimo stosowania urządzenia zgodnie z przeznaczeniem i przestrzegania wszystkich wskazówek bezpieczeństwa nie można całkowicie wyeliminować określonych czynników ryzyka resztkowego.

UWAGA! Nie wolno zakrywać obudowy siatkowej wentylatora!

UWAGA! Nie wolno wkładać żadnych elementów w siatkę kosza podczas pracy wentylatora.

Zaleca się podłączeniu urządzenia do sieci elektrycznej wyposażonej w wyłącznik różnicowopрядowy (RCD) o prądzie wyłączenia 30mA lub mniejszym.

UWAGA! Urządzenie nie jest przeznaczone do pracy z użyciem zewnętrznych wyłączników czasowych lub oddzielnego układu zdalnej regulacji.

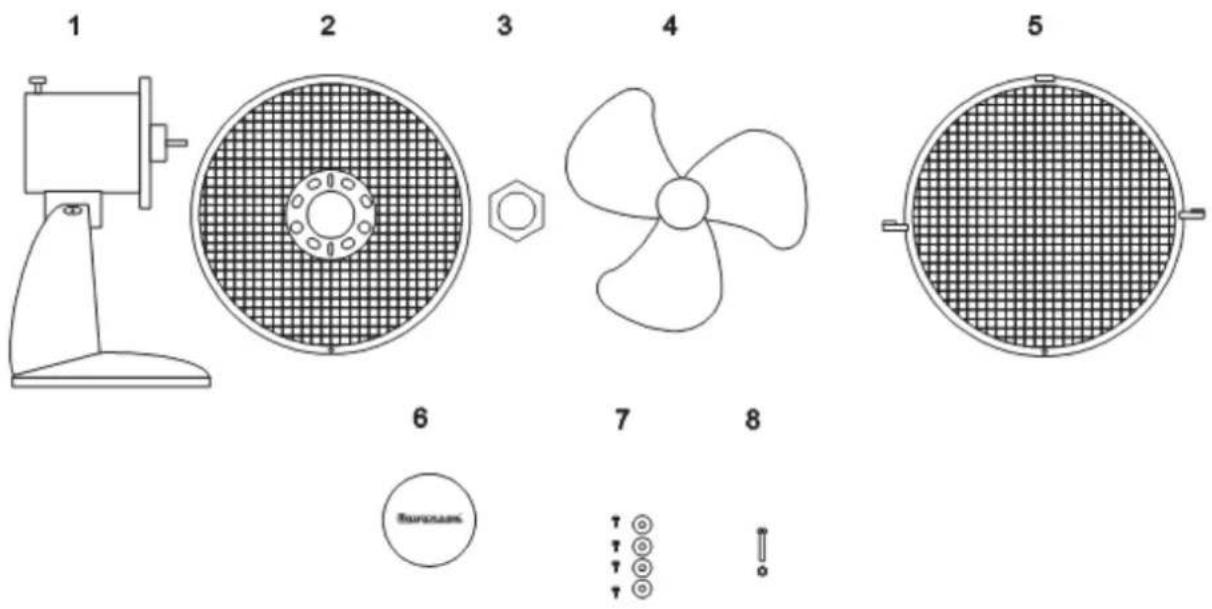

KOMPLETACJA

Po otwarciu opakowania, należy sprawdzić jego kompletność (j/n). Sprawdź czy poszczególne elementy nie są uszkodzone.

1 Zespół napędowy 2 Kosz tylny
3 Nakrętka 4 Śmigło
5 Kosz przedni 6 Maskownica śmigła
7 Wkręty mocujące maskownicę śmigła

8 Śruba mocująca kosz

MONTAŻ

1. Przykręcić maskownicę śmigła (10) do kosza przedniego (6), zgodnie z Rys. 1

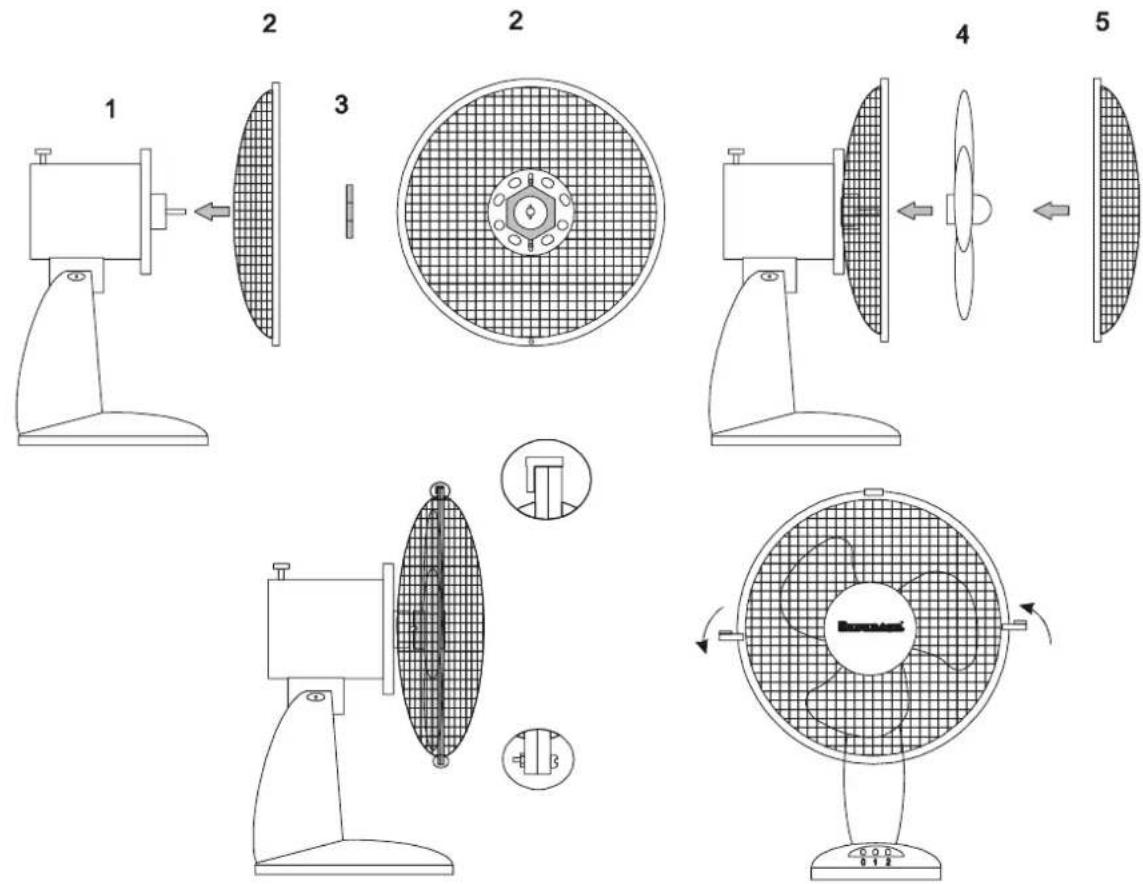

1. Zmontować wentylator zgodnie z Rys. 2

Przed przystąpieniem do użytkowania należy upewnić się czy źródło zasilania, do którego ma być podłączone urządzenie, odpowiada parametrom podanym na tabliczce znamionowej.

UWAGA!

Przed każdym użyciem sprawdzić urządzenie pod kątem uszkodzeń mechanicznych. Sprawdzić przewód zasilający. Jeżeli przewód zasilający jest uszkodzony, nie wolno podłączać urządzenia do źródła zasilania.

Możliwe jest ustawienie prędkości pracy wentylatora w pozycji od 1 (najwolniej) do pozycji 2 (najszybciej). Pozycja „0” – wyłączenie wentylatora.

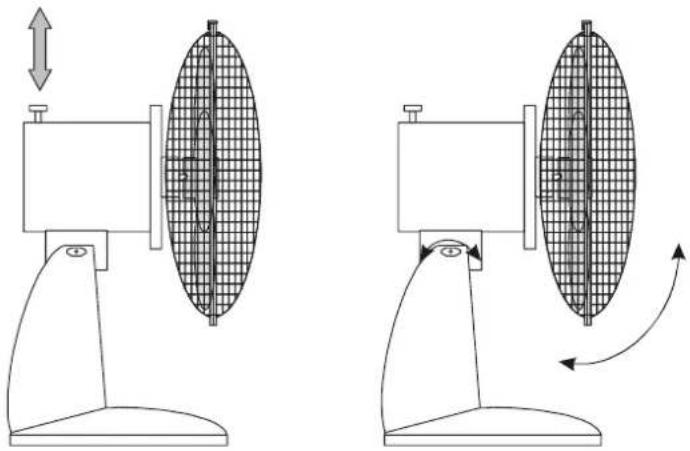

Wentylator wyposażony jest w mechanizm obrotowy. Samoczynny obrót wentylatora w osi pionowej uruchamiany jest za pomocą przycisku na obudowie zespołu napędowego (1).

Włączanie następuje poprzez wciśnięcie przycisku, aby wyłączyć obracanie się czaszy, należy wyciągnąć przycisk.

Delikatnie dociskając lub podnosząc zespół napędowy można uzyskać odpowiedni kąt pochylenia czaszy wentylatora w osi poziomej.

Przed przestąpieniem do konserwacji, należy upewnić się, że wentylator odłączony jest od źródła zasilania.

Wentylator czyść zwilżoną (nie mokrą) ściereczką z użyciem neutralnego detergentu, nigdy z użyciem benzyny czy innych rozpuszczalników.

TRANSPORT I PRZECHOWYWANIE

Transportować i przechowywać w miejscu niedostępnym dla dzieci, w opakowaniu chroniącym przed kurzem, wilgocią i uszkodzeniami mechanicznymi.

USTERKI

W przypadku, gdy wentylator nie działa, należy sprawdzić czy w występuje napięcie w gnieździe zasilającym. Wszelkie naprawy mogą być wykonywane przez uprawnione osoby.

PARAMETRY

WT-1023

Napięcie znamionowe: 220 – 240 V

Częstotliwość: 50/60Hz

Znamionowy pobór mocy: 25W

Strefa klimatyczna T

Producent zastrzega się prawo do zmian technicznych!

Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego.

Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego sprzętu.

Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.

W urządzeniu ograniczono niektóre substancje mogące negatywnie oddziaływać na środowisko w okresie użytkowania tego produktu oraz po ich zużyciu.

Opis	Symbol	Wartość	Jednostka
Maksymalne natężenie przepływu wentylatora	[F]	12,3	m^3/min
Moc wentylatora	[P]	17,6	W
Wartość eksploatacyjna	[SV]	0,70	(m^3/min)/W
Pobór mocy w trybie czuwania	[P_SB]	---	W
Poziom mocy akustycznej wentylatora	[L_WA]	49,04	dB(A)
Maksymalna prędkość powietrza	[c]	2,29	m/s
Norma dla pomiaru wartości eksploatacyjnej	IEC 60879
Dodatkowych informacji udzielają	RAVANSON Ltd., Sp. z o.o.ul. Mazowiecka 6, 09-100 Płońsk
