Typ produktu	Stojanový ventilátor
Model	WT-1023
Značka	Ravanson
Napájení	220-240 V ~ 50/60 Hz
Jmenovitý výkon	25 W
Maximální průtok vzduchu	12.3 m³/min
Příkon ventilátoru	17.6 W
Servisní hodnota	0.70 (m³/min)/W
Hladina akustického výkonu	49.04 dB(A)
Maximální rychlost vzduchu	2.29 m/s
Třída klimatu	T
Nastavení rychlosti	2 rychlosti (1 - pomalá, 2 - rychlá) + VYPNUTO
Oscilace	Ano, s ovládáním tlačítkem
Nastavení sklonu	Ano, manuální sklon na horizontální ose
Ochranná mřížka	Odnímatelná přední mřížka
Vyžaduje montáž	Ano, včetně krytu lopatek a upevňovacích šroubů
Způsob čištění	Odpojte ze zásuvky, otřete vlhkým hadříkem a jemným čisticím prostředkem
Bezpečnostní prvky	Ochrana proti přetížení, žádný externí časovač/dálkové ovládání
Spotřeba energie v pohotovostním režimu	0 W (žádný pohotovostní režim)
Měřicí norma	IEC 60879

Často kladené otázky - WT-1023 Ravanson

Jak sestavit ventilátor Ravanson WT-1023?

Sestavte ventilátor podle obrázku 2 v návodu. Nejprve přišroubujte kryt lopatek (položka 10) k přední mřížce (položka 6) pomocí dodaných šroubů (položka 7). Poté připevněte zadní mřížku, lopatku a přední mřížku k pohonné jednotce podle schématu. Před použitím se ujistěte, že jsou všechny díly pevně upevněny.

Co dělat, když se ventilátor nespustí?

Zkontrolujte, zda je napájecí kabel řádně zapojen do funkční zásuvky. Ujistěte se, že vypínač není v poloze '0'. Pokud se ventilátor stále nespouští, zkontrolujte, zda není kabel poškozen. Pokud je poškozen, nepoužívejte jej a kontaktujte kvalifikované servisní středisko. Opravy musí provádět oprávněný personál.

Jak čistit ventilátor?

Před čištěním vždy odpojte ventilátor ze zásuvky. Použijte měkký vlhký hadřík s neutrálním čisticím prostředkem. Vyhněte se použití benzínu, rozpouštědel nebo abrazivních čisticích prostředků. Nedovolte, aby se voda dostala do krytu motoru. Před opětovným použitím důkladně osušte.

Mohu ventilátor používat s externím časovačem nebo dálkovým ovládáním?

Ne, ventilátor není navržen pro práci s externími časovači nebo samostatnými systémy dálkového ovládání. Používejte pouze vestavěné ovládací prvky.

Jak nastavit oscilaci (otáčení) ventilátoru?

Pro zapnutí automatického otáčení stiskněte tlačítko oscilace na krytu pohonné jednotky. Pro zastavení otáčení tlačítko vytáhněte. Ventilátor se bude otáčet kolem své svislé osy.

Mohu naklonit hlavu ventilátoru?

Ano, hlavu ventilátoru lze naklonit ručně na horizontální ose jemným vychýlením pohonné jednotky. Nastavte do požadovaného úhlu.

Jaká jsou bezpečnostní opatření při používání tohoto ventilátoru?

Udržujte ventilátor mimo dosah vody, nepoužívejte venku a zajistěte, aby jej děti do 8 let neobsluhovaly bez dozoru. Nikdy nevkládejte předměty do ochranné mřížky. Nepoužívejte s poškozeným kabelem. Před přemístěním nebo čištěním vždy odpojte ze zásuvky.

Jaký je maximální průtok vzduchu u modelu WT-1023?

Maximální průtok ventilátoru je 12,3 m³/min, s hodnotou servisu 0,70 (m³/min)/W. Hladina akustického výkonu je 49,04 dB(A).

Jak mám ventilátor skladovat, když se nepoužívá?

Nechte ventilátor zcela vychladnout. Skladujte jej v původním obalu nebo na suchém místě chráněném před vlhkostí a mechanickým poškozením.

Jaká je spotřeba energie ventilátoru?

Jmenovitý výkon je 25 W a příkon ventilátoru je 17,6 W. Spotřeba energie v pohotovostním režimu je 0 W, protože není k dispozici žádný pohotovostní režim.

NÁVOD K OBSLUZE WT-1023 Ravanson

CZ Návod na obsluhu Ventilátor

SK Návod na obsluhu Ventilátor

Blahopřejeme Vám k nákupu a vítáme Vás mezi uživateli výrobků Ravanson.

Před prvním použitím zařízení se řádně seznamte s jeho návodem na obsluhu a uchovejte jej pro případ nutnosti jejího použití v budoucnosti.

Před zahájením používání si přečtěte všechny pokyny a výstrahy týkající se bezpečnosti používání.

Nedodržování níže uvedených výstrah týkajících se bezpečnosti a bezpečnostních pokynů může být příčinou zásahu elektrickým proudem, požáru a /nebo vážného úrazu.

Uchovejte veškeré bezpečnostní výstrahy a pokyny, abyste je mohli využívat i v budoucnosti

VŠEOBECNÉ BEZPEČNOSTNÍ POKYNY

Toto zařízení smí používat děti starší 8 lat, osoby s omezenými fyzickými, smyslovými nebo mentálními schopnostmi, osoby bez zkušeností a znalostí, pokud se to koná pod dozorem a v souladu s návodem na používání zařízení a tyto osoby pochopily nebezpečí spojená s používáním spotřebiče. Děti by se neměly hrát se spotřebičem. Děti nesmí provádět bez dozoru čištění a údržbu zařízení.

Děti si neuvědomují nebezpečí, která mohou vzniknout během používání elektrických spotřebičů.

Skladujte spotřebič mimo dosah dětí.

Nepoužívejte spotřebič, pokud je vodič napájení poškozený.

Nikdy netáhněte za vodič během vytahování zástrčky ze zásuvky.

Dávejte pozor, aby se vodič napájení nedotýkal ostrých hran, ani nenacházel se poblíž horkých ploch. Poškození vodiče může být příčinou úrazu elektrickým proudem.

Nikdy nestavěj zařízení na horké plochy.

Zástrčka zařízení musí odpovídat zásuvkám.

Je zakázáno jakýmkoliv způsobem zástrčku upravovat.

Nepoužívejte spotřebič venku. Nevystavujte spotřebič působení deště.

Chraňte proti vlhkosti. Neobsluhujte zařízení mokrýma rukama.

Neodstraňujte žádnou část krytu.

Je třeba věnovat pozornost odstávajícím oděvním součástem, dlouhým vlasům, které se mohou do pohyblivých části zařízení.

Ujistěte se, že zdroj napájení, ke kterému má být zařízení připojeno, odpovídá parametrům uvedeným na popisném štítku.

Nikdy nezapínejte do sítě zařízení, které není zcela smontované.

Nikdy nepoužívejte zařízení s prasklým nebo poškozeným listem vrtule.

Nepoužívejte zařízení v bezprostřední blízkosti vany, sprchy nebo plaveckého bazénu.

Dbejte na to, aby vodič a zástrčka nebyly ve styku s vodou nebo s vlhkostí. Nerozprašujte žádné tekutiny na zařízení.

Vypínejte zařízení ze sítě tak, že potáhnete za zástrčku; netahejte za vodič.

Odpojte zařízení od sítě, pokud je chcete přenést, nebo pokud je nebudete používat po delší dobu.

Nepoužívejte zařízení bez ochranných košů.

Zařízení je určeno pro domácí používání.

Zařízení používejte výhradně pro soukromé účely, způsobem, který je pro zařízení určen. Nepředpokládá se možnost používání zařízení v rámci podnikatelské činnosti.

Zařízení dopravujte v původním obalu, chránícím proti mechanickému poškození.

Opravu zařízení svěřujte výhradně kvalifikovaným osobám, využívejte původní náhradní díly.

Přes používání v souladu s určením a dodržování všech bezpečnostních pokynů není možné úplně odstranit uvedené činitele zbytkového rizika.

Je zakázáno zakrývat síťový kryt ventilátoru.

Pozor! Je zakázáno vkládat jakékoliv věci do síťky koše během provozu ventilátoru.

Doporučuje se připojit zařízení k napájecí síti vybavenému zařízením se zbytkovým proudem (RCD) s vypínacím proudem 30 mA nebo méně.

POZOR! Zařízení není navrženo pro práci s externími časovými spínači nebo samostatným systémem dálkového ovládání.

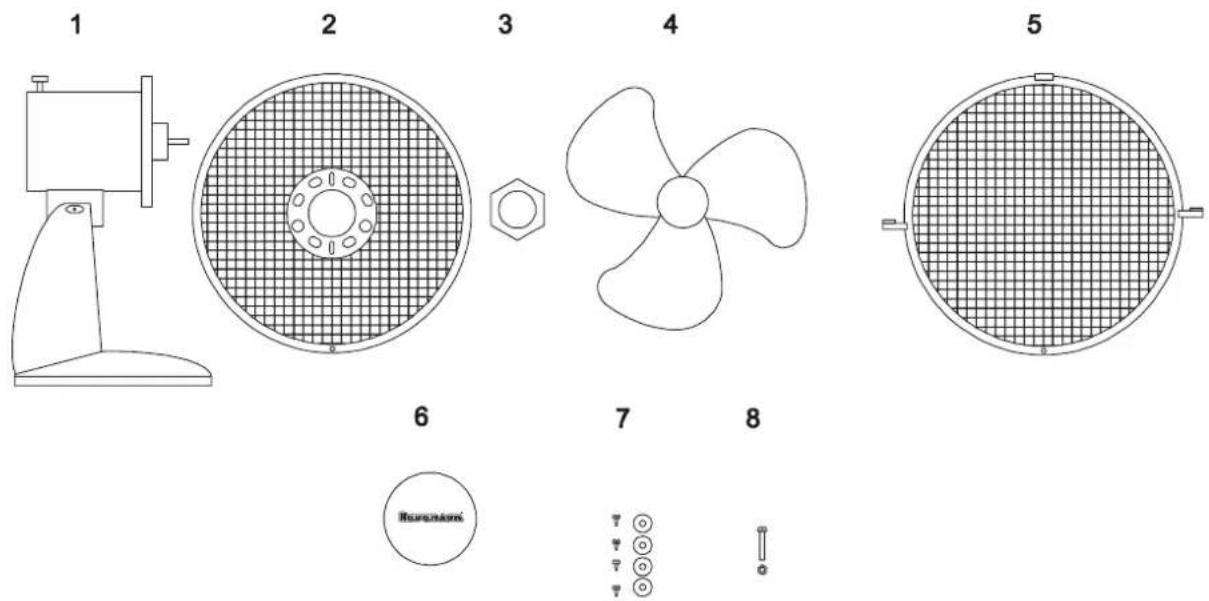

Části

Po otevření obalu zkontrolujte, zda je obsah kompletní. Zkontrolujte, zda jednotlivé prvky nejsou poškozené.

1 Pohon 2 Zadni koš
3 Matice 4 Vrtule
5 Předni koš 6 Kryt vrtule
7 Vruty upevňujici kryt vrtule 8 Nakupni upevňovaci šroub

Namontování

1. Přišroubujte kryt vrtule 10 k přednímu koši 6 (Obr. 1)

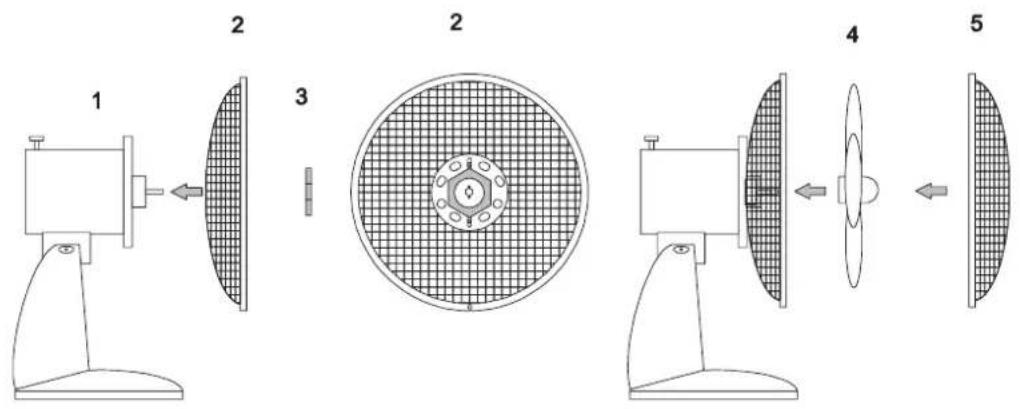

1. Smontujte ventilátor podle Obr. 2

Pozor! Ujistěte se, že zdroj napájení, ke kterému má být zařízení připojeno, odpovídá parametrům uvedeným na popisném štítku.

Pozor! Před každým použitím zkontrolujte zařízení z hlediska mechanických poškození. Zkontrolujte vodič napájení. Pokud je vodič napájení poškozený, nesmí se zařízení připojovat ke zdroji elektřiny.

Je možné nastavení rychlosti práce ventilátoru v poloze od 1 (nejpomaleji) do polohy 2 (nejrychleji). Poloha „0“ – vypnutí větráku.

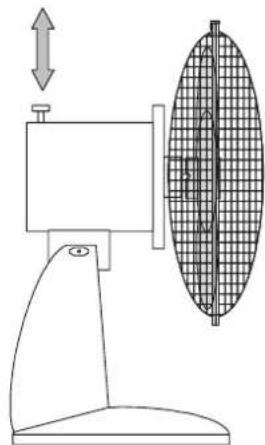

Ventilátor je vybaveny otáčecím mechanismem. Samočinné otáčení ventilátoru ve svislé ose se spouští s použitím tlačítka na krytu pohonu (1).

Otáčení se zapíná stlačení tlačítka, za účelem vypnutí otáčení zařízení je třeba tlačitko vytáhnout. Sklopení hlavy ventilátoru ve vodorovné ose lze provést jemným nahnutím/odehnutím soustavy

pohonu.

Před zahájením údržby se přesvědčte, že je ventilátor odpojený od zdroje napájení. Ventilátor čistěte vlhkým (ne mokrým) hadříkem s použitím neutrálního saponátu, nikdy nepoužívejte k tomuto účelu benzín nebo jiná rozpouštědla.

Skladování a doprava

Předtím než přístroj odložíte, počkejte, až vychladne. Skladujte a dopravujte v obalu chránícím proti vlhkosti, prachu a mechanickému poškození.

Odstraňovaní poruch

Pokud ventilátor nefunguje, je třeba zkontrolovat, zda je v síti elektrina. Veškeré opravy mohou provádět výhradně oprávněné osoby.

Technické parametry

WT-1023

Napětí 220–240 V

Frekvence 50/60 Hz

Jmenovitý výkon 25 W

Klimatická třída T

Výrobce si vyhrazuje právo provádět technické změny!

Toto označení informuje, že se jim označený spotřebič nesmí po skončení své použitelnosti umístovat společně s ostatním komunálním odpadem. Povinnosti uživatele je odevzdat tento spotřebič do sběrny elektroodpadu. Provozovatelé sběru, včetně místních sběren, prodejen a obecních sběrných dvorů, vytvářejí systém umožňující odevzdávání elektrospotřebičů. Správné nakládání s nepoužitelnými

elektrospotřebiči přispívá k zamezení důsledků škodlivých pro zdraví lidí a pro životní prostředí, vyplývajících z přítomnosti nebezpečných složek a nesprávného zpracování těchto spotřebičů.

V spotřebiči byly omezeny některé látky, které by mohly negativně působit na životní prostředí jak v době používání výrobku, jak po jeho opotřebení.

Popis	Označení	Hodnota	Jednotka
Maximální průtok ventilátoru	[F]	12,3	m^3/min
Příkon ventilátoru	[P]	17,6	W
Provozní hodnota	[SV]	0,70	(m^3/min)/W
Spotřeba energie v pohotovostním režimu	[P_SB]	---	W
Hladina akustického výkonu ventilátoru	[L_WA]	49,04	dB(A)
Maximální rychlost proudění vzduchu	[c]	2,29	m/s
Norma pro měření provozní hodnoty	IEC 60879
Kontaktní osoby, které poskytnou další informace	RAVANSON Ltd., Sp. z o.o.ul. Mazowiecka 6, 09-100 Płońsk, Poland

SK

Skladujte spotrebič mimo dosah detí

Vypínajte zariadenie zo sieti tak, že potiahnete za zástrčku; net'ahajte za vodič.

5 Predný kôš 6 Kryt vrtule

Pred zahájením údržby sa presvedčte, že je ventilátor odpojený od zdroja napájania.

Pred odložením spotrebiča je potrebné počkať, kým vychladne.

Skladujte a dopravujte v obalu chrániacim proti vlhkosti, prachu a mechanickému poškodeniu.

Povinnostou užívatel'a je odovzdať takýto spotrebič do zberni elektroodpadu.
