WT-1023 - Herd Ravanson - Kostenlose Bedienungsanleitung

Produkttyp	Standventilator
Modell	WT-1023
Marke	Ravanson
Stromversorgung	220-240 V ~ 50/60 Hz
Nennleistung	25 W
Max. Luftstrom	12.3 m³/min
Ventilatorstromaufnahme	17.6 W
Servicewert	0.70 (m³/min)/W
Schallleistungspegel	49.04 dB(A)
Maximale Luftgeschwindigkeit	2.29 m/s
Klimaklasse	T
Geschwindigkeitseinstellungen	2 Geschwindigkeiten (1 - langsam, 2 - schnell) + AUS
Oszillation	Ja, mit Druckknopfsteuerung
Neigungsverstellung	Ja, manuelle Neigung auf horizontaler Achse
Schutzgitter	Abnehmbares Frontgitter
Montage erforderlich	Ja, beinhaltet Flügelabdeckung und Befestigungsschrauben
Reinigungsmethode	Netzstecker ziehen, mit feuchtem Tuch und mildem Reinigungsmittel abwischen
Sicherheitsmerkmale	Überlastschutz, kein externer Timer/Fernbedienung
Stromverbrauch im Standby	0 W (kein Standby-Modus)
Messstandard	IEC 60879

Häufig gestellte Fragen - WT-1023 Ravanson

Wie montiere ich den Ravanson WT-1023 Ventilator?

Montieren Sie den Ventilator wie in Abbildung 2 der Anleitung gezeigt. Schrauben Sie zuerst die Flügelabdeckung (Teil 10) mit den beiliegenden Schrauben (Teil 7) an das Frontgitter (Teil 6). Befestigen Sie dann das Rückgitter, das Flügelblatt und das Frontgitter gemäß der Abbildung an der Antriebseinheit. Stellen Sie sicher, dass alle Teile vor dem Gebrauch fest angezogen sind.

Was soll ich tun, wenn der Ventilator nicht startet?

Überprüfen Sie, ob das Netzkabel richtig in eine funktionierende Steckdose eingesteckt ist. Stellen Sie sicher, dass der Netzschalter nicht auf '0' steht. Wenn der Ventilator immer noch nicht startet, überprüfen Sie das Kabel auf Beschädigungen. Wenn es beschädigt ist, nicht verwenden und ein qualifiziertes Servicecenter kontaktieren. Reparaturen müssen von autorisiertem Personal durchgeführt werden.

Wie reinige ich den Ventilator?

Ziehen Sie vor der Reinigung immer den Netzstecker. Verwenden Sie ein weiches, feuchtes Tuch mit einem neutralen Reinigungsmittel. Vermeiden Sie Benzin, Lösungsmittel oder scheuernde Reinigungsmittel. Lassen Sie kein Wasser in das Motorgehäuse eindringen. Vor der Wiederverwendung gründlich trocknen.

Kann ich den Ventilator mit einem externen Timer oder einer Fernbedienung verwenden?

Nein, der Ventilator ist nicht für den Betrieb mit externen Timern oder separaten Fernbedienungssystemen ausgelegt. Verwenden Sie nur die mitgelieferten integrierten Bedienelemente.

Wie stelle ich die Oszillation (Rotation) des Ventilators ein?

Drücken Sie zur Aktivierung der automatischen Drehung die Oszillationstaste am Gehäuse der Antriebseinheit. Zum Stoppen der Drehung ziehen Sie den Knopf heraus. Der Ventilator oszilliert um seine vertikale Achse.

Kann ich den Ventilatorkopf neigen?

Ja, der Ventilatorkopf kann manuell auf der horizontalen Achse geneigt werden, indem Sie die Antriebseinheit vorsichtig auslenken. Stellen Sie den gewünschten Winkel ein.

Welche Sicherheitsvorkehrungen sind bei der Verwendung dieses Ventilators zu beachten?

Halten Sie den Ventilator von Wasser fern, verwenden Sie ihn nicht im Freien und stellen Sie sicher, dass Kinder unter 8 Jahren ihn nicht unbeaufsichtigt bedienen. Führen Sie niemals Gegenstände in das Schutzgitter ein. Verwenden Sie ihn nicht mit beschädigtem Kabel. Ziehen Sie immer den Netzstecker, bevor Sie ihn bewegen oder reinigen.

Wie hoch ist der maximale Luftstrom des WT-1023?

Der maximale Ventilatordurchsatz beträgt 12.3 m³/min, mit einem Servicewert von 0.70 (m³/min)/W. Der Schallleistungspegel beträgt 49.04 dB(A).

Wie sollte ich den Ventilator bei Nichtgebrauch lagern?

Lassen Sie den Ventilator vollständig abkühlen. Lagern Sie ihn in der Originalverpackung oder an einem trockenen Ort, geschützt vor Feuchtigkeit und mechanischen Beschädigungen.

Wie hoch ist der Stromverbrauch des Ventilators?

Die Nennleistung beträgt 25 W, und die Ventilatorstromaufnahme beträgt 17.6 W. Der Standby-Stromverbrauch beträgt 0 W, da es keinen Standby-Modus gibt.

BEDIENUNGSANLEITUNG WT-1023 Ravanson

DE Bedienungsanleitung Lüfter

Wir gratulieren, dass Sie sich für ein Ravanson-Produkt entschieden haben und heißen Sie im Kreis der Ravanson-Benutzer willkommen

Lesen Sie die Bedienungsanleitung vor dem ersten Gebrauch genau durch und bewahren Sie diese auf um Sie zum späteren Zeitpunkt nutzen zu können.

Bevor Sie das Gerät nutzen lesen Sie alle Hinweise und Warnungen bezüglich der sicheren Nutzung.

Das Nichtbefolgen der unten angegebenen Sicherheitshinweise und Warnungen kann Ursache eines Stromschlags, Brandes und / oder ernster Verletzungen sein.

Bewahren Sie alle Sicherheitshinweise und Warnungen auf, um auf diese in Zukunft zurückgreifen zu können.

ALLGEMEINE SICHERHEITSHINWEISE

Das Gerät kann durch Kinder ab 8 Jahren und physisch, sensorisch oder psychisch behinderte, oder auch unerfahrene Personen genutzt werden, wenn diese unter Aufsicht und gemäß der Bedienungsanleitung, sowie auf eine sichere Art und Weise handeln und die mit dem Gebrauch des Gerätes zusammenhängenden Gefahren verstanden haben. Kinder mit dem Gerät nicht spielen lassen. Lassen Sie Kinder das Gerät nicht ohne Aufsicht reinigen und instand halten

Kinder sind sich der Gefahren nicht bewusst, die bei der Nutzung von Elektrogeräten entstehen können.

Außerhalb der Reichweite von Kindern halten.

Nutzen Sie das Gerät nie, wenn sein Stromversorgungskabel beschädigt ist. Ziehen Sie nie am Kabel, wenn Sie das Gerät von der Stromquelle trennen. Der Stecker muss in die Steckdose passen. Am Stecker darf auf keinen Fall manipuliert warden. Passen Sie auf, dass das Kabel nicht mit scharfen Kanten oder heißen Oberflächen in Berührung kommt. Bei Beschädigung des Kabels besteht Stromschlagrisiko.

Stellen Sie das Gerät nicht auf heißen Flächen auf.

Benutzen Sie das Gerät nicht im Freien. Setzen Sie das Gerät nicht dem Regen aus. Vor Feuchtigkeit schützen. Nicht mit nassen Händen bedienen. Keines der Gehäuseelemente abnehmen.

Passen Sie auf abstehende Kleidungsstücke und lange Haare auf, die in den beweglichen Teilen des Gerätes hängen bleiben könnten.

Stellen sie sicher, dass die Stromversorgung, an die das Gerät anzuschließen ist, den auf dem Typenschild genannten Daten entspricht.

An das Netz niemals ein Gerät anschließen, das nicht komplett zusammengebaut ist.

Das Gerät niemals mit gebrochener oder beschädigter Rotorschaufel betreiben.

Das Gerät nicht in der unmittelbaren Nähe der Badewanne, Dusche oder Schwimmbad benutzen.

Darauf achten, dass die Leitung und der Stecker keinen Kontakt mit Wasser oder Feuchtigkeit haben. Auf das Gerät keine Flüssigkeiten sprühen.

Beim Ausschalten des Steckers aus der Steckdose nicht am Anschlusskabel ziehen.

Das Gerät vom Netz trennen, wenn es übertragen oder länger nicht benutzt werden soll.

Das Gerät nicht ohne Schutzkörbe benutzen.

Das Gerät ist zum Gebrauch im Haushalt bestimmt.

Das Gerät zum Privatgebrauch gemäß seiner Bestimmung benutzen. Das Gerät ist nicht zum Gebrauch im Rahmen einer Gewerbetätigkeit bestimmt.

Das Gerät in der Originalverpackung aufbewahren, welches es vor mechanischen Beschädigungen schützt.

Die Reparatur des Gerätes durch eine qualifizierte Person durchführen lassen, die Original-Ersatzteile benutzt.

Trotz bestimmungsgemäßer Verwendung des Geräts und Einhaltung aller Sicherheitshinweise können bestimmte Restrisikofaktoren nicht vollständig eliminiert werden.

Das Gittergehäuse des Lüfters darf nicht verdeckt werden.

Achtung! Es dürfen keine Elemente in das Gitter des Korbes während des Lüfterbetriebs eingesteckt werden.

Es wird empfohlen, das Gerät an das Stromversorgungsnetz anzuschließen, das mit einem Fehlerstromschutzschalter (RCD) mit einem Ausschaltstrom von 30 mA oder weniger ausgestattet ist.

ACHTUNG! Das Gerät kann nicht mit externen Zeitschaltuhren oder einem separaten Fernbedienungssystem arbeiten.

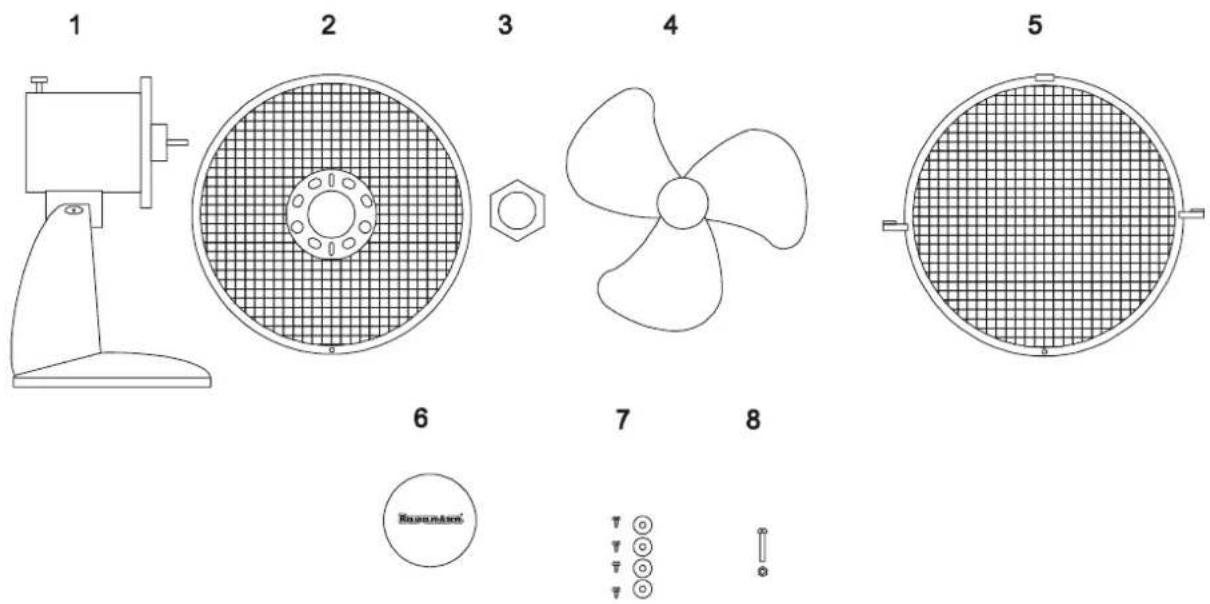

Identifizierung

Nach dem Öffnen der Verpackung die Vollständigkeit des Paketes prüfen. Einzelne Bauteile auf Beschädigung überprüfen

1 Antriebseinheit 2 Hinterer Korb

3 Mutter 4 Rotor

5 Vorderer Korb 6 Rotorgrill

7 Befestigungsschrauben für Rotogrill 8 Basket Befestigungsschraube

Zubereitung der Produkte

1. Rotorgrill 10 an den vorderen Korb 6 anschrauben (Abb. 1).

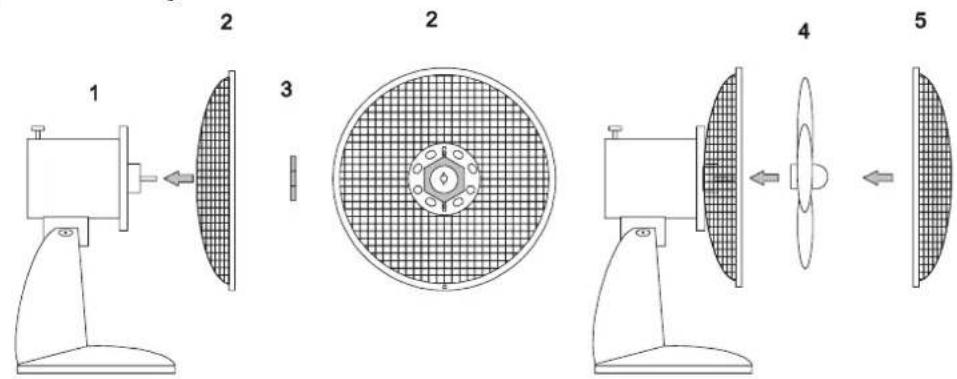

1. Lüfter gemäß Zeichnung 2 zusammenbauen

Achtung! Stellen sie sicher, dass die Stromversorgung, an die das Gerät anzuschließen ist, den auf dem Typenschild genannten Daten entspricht.

Achtung! Vor jedem Einsatz das Gerät auf mechanische Schäden prüfen. Überprüfen Sie den Anschluss. Wenn die Speiseleitung beschädigt ist, darf das Gerät nicht an die Stromquelle angeschlossen werden.

Die Drehzahl des Lüfters kann von Stellung 1 (langsam) bis Stellung 2 (schnell) eingestellt werden. Position „0“ – Ausschaltung des Ventilators.

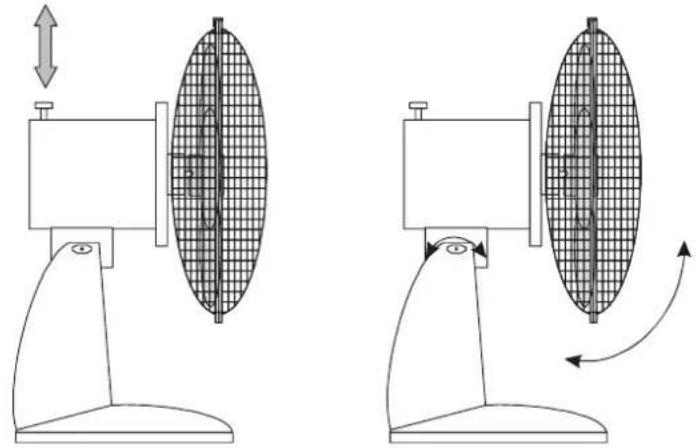

Der Lüfter ist mit einem Drehmechanismus ausgestattet. Die automatische Drehung des Lüfters in der vertikalen Achse wird mit der Taste am Gehäuse der Antriebseinheit (1) aktiviert

Die Einschaltung erfolgt durch Drücken der Taste. Um die Drehung des Gerätes auszuschalten, ist die Taste herauszuziehen.

Vor der Wartung muss man sich vergewissern, dass der Lüfter von der Stromquelle abgetrennt ist. Lüfter mit feuchtem (nicht nassem) Tuch mit natürlichem Detergens reinigen. Niemals Benzin oder andere Lösungsmittel verwenden.

Lagerung und Transport

Vor dem Verstauen des Geräts soll man es abkühlen lassen. Das Gerät ist in einer Verpackung aufzubewahren und zu transportieren, die es vor Staub, Feuchtigkeit und mechanischen Beschädigungen schützt.

Mängelbeseitigung

Wenn der Lüfter nicht funktioniert, ist zu prüfen, ob die Steckdose unter Spannung steht. Alle Reparaturen dürfen nur durch zugelassene Personen durchgeführt werden.

Technische Daten

WT-1023

Spannung 220 – 240 V

Frequenz 50/60 Hz

Soll-Leistung 25 W

Klimaklasse T

Technische Änderungen vorbehalten!

Dieses Zeichen informiert, dass nachdem das Gerät abgenutzt ist, es nicht mit normalem Hausmüll entsorgt werden kann.

Der Verbraucher ist dazu verpflichtet, das Gerät an einer Fachentsorgungsstelle für Elektromüll abzugeben. Die Sammelnden, darunter die lokale Sammelstelle, Geschäfte und Gemeindeeinheiten bilden ein spezielles System, welches das Abgeben solcher Geräte

möglich macht.

Ein entsprechendes Vorgehen mit abgenutzten Elektrogeräten hilft gesundheits- und umweltschädliche Folgen zu vermeiden, die durch Schadstoffe, falsche Lagerung und Weiterverarbeitung entstehen können. Im Gerät wurden Schadstoffe, die die Umwelt während seiner Nutzung und auch danach, negativ beeinflussen könnten, begrenzt angewandt.

Bezeichnung	Symbol	Wert	Einheit
Maximaler Volumenstrom	[F]	12,3	m^3/min
Ventilator-Leistungsaufnahme	[P]	17,6	W
Serviceverhältnis	[SV]	0,70	(m^3/min)/W
Leistungsaufnahme im Bereitschaftszustand	[P_SB]	---	W
Ventilator-Schallleistungspegel	[L_WA]	49,04	dB(A)
Maximale Luftgeschwindigkeit	[c]	2,29	m/s
Messnorm für die Ermittlung des Serviceverhältnisses	IEC 60879
Kontaktadresse für weitere Informationen	RAVANSON Ltd., Sp. z o.o.ul. Mazowiecka 6, 09-100 Płońsk, Poland
