Typ produktu	Stojanový ventilátor
Model	WT-1023
Značka	Ravanson
Napájanie	220-240 V ~ 50/60 Hz
Menovitý výkon	25 W
Maximálny prietok vzduchu	12.3 m³/min
Príkon ventilátora	17.6 W
Servisná hodnota	0.70 (m³/min)/W
Hladina akustického výkonu	49.04 dB(A)
Maximálna rýchlosť vzduchu	2.29 m/s
Trieda klímy	T
Nastavenia rýchlosti	2 rýchlosti (1 - pomalá, 2 - rýchla) + VYPNUTÉ
Oscilácia	Áno, s ovládaním tlačidlom
Nastavenie sklonu	Áno, manuálny sklon na horizontálnej osi
Ochranná mriežka	Odniteľná predná mriežka
Vyžaduje montáž	Áno, vrátane krytu lopatiek a upevňovacích skrutiek
Spôsob čistenia	Odpojte, utrite vlhkou handričkou a jemným čistiacim prostriedkom
Bezpečnostné prvky	Ochrana proti preťaženiu, žiadny externý časovač/diaľkové ovládanie
Príkon v pohotovostnom režime	0 W (žiadny pohotovostný režim)
Norma merania	IEC 60879

Často kladené otázky - WT-1023 Ravanson

Ako zložím ventilátor Ravanson WT-1023?

Zložte ventilátor podľa obrázku 2 v návode. Najprv priskrutkujte kryt lopatiek (položka 10) k prednej mriežke (položka 6) pomocou dodaných skrutiek (položka 7). Potom pripevnite zadnú mriežku, lopatku a prednú mriežku k pohonnej jednotke podľa schémy. Uistite sa, že všetky časti sú pred použitím bezpečne upevnené.

Čo mám robiť, ak ventilátor neštartuje?

Skontrolujte, či je napájací kábel správne zapojený do funkčnej zásuvky. Uistite sa, že vypínač nie je v polohe '0'. Ak ventilátor stále neštartuje, skontrolujte kábel, či nie je poškodený. Ak je poškodený, nepoužívajte ho a kontaktujte kvalifikované servisné stredisko. Opravy smie vykonávať len autorizovaný personál.

Ako čistím ventilátor?

Pred čistením vždy odpojte ventilátor. Použite mäkkú vlhkú handričku s neutrálnym čistiacim prostriedkom. Vyhnite sa použitiu benzínu, rozpúšťadiel alebo abrazívnych čistiacich prostriedkov. Nedovoľte, aby sa voda dostala do krytu motora. Pred opätovným použitím dôkladne osušte.

Môžem používať ventilátor s externým časovačom alebo diaľkovým ovládaním?

Nie, ventilátor nie je navrhnutý na prácu s externými časovačmi alebo samostatnými systémami diaľkového ovládania. Používajte iba vstavané ovládacie prvky.

Ako nastavím osciláciu (otáčanie) ventilátora?

Ak chcete povoliť automatické otáčanie, stlačte tlačidlo oscilácie na kryte pohonnej jednotky. Ak chcete zastaviť otáčanie, vytiahnite tlačidlo. Ventilátor bude oscilovať okolo svojej vertikálnej osi.

Môžem nakloniť hlavu ventilátora?

Áno, hlavu ventilátora je možné manuálne nakloniť na horizontálnej osi jemným vychýlením pohonnej jednotky. Nastavte do požadovaného uhla.

Aké sú bezpečnostné opatrenia pri používaní tohto ventilátora?

Udržujte ventilátor mimo vody, nepoužívajte ho vonku a zaistite, aby ho deti do 8 rokov neobsluhovali bez dozoru. Nikdy nevkladajte predmety do ochrannej mriežky. Nepoužívajte s poškodeným káblom. Pred premiestnením alebo čistením vždy odpojte.

Aký je maximálny prietok vzduchu WT-1023?

Maximálny prietok ventilátora je 12,3 m³/min, s hodnotou služby 0,70 (m³/min)/W. Hladina akustického výkonu je 49,04 dB(A).

Ako mám skladovať ventilátor, keď ho nepoužívam?

Pred uskladnením nechajte ventilátor úplne vychladnúť. Skladujte ho v pôvodnom obale alebo na suchom mieste chránenom pred vlhkosťou a mechanickým poškodením.

Aká je spotreba energie ventilátora?

Menovitý výkon je 25 W a príkon ventilátora je 17,6 W. Spotreba v pohotovostnom režime je 0 W, pretože neexistuje pohotovostný režim.

NÁVOD NA OBSLUHU WT-1023 Ravanson

Blahoprajeme Vám ku nákupu a vítame Vás medzi užívatel'mi výrobkov Ravanson.

Pred prvým použitím zaradenia sa riadne zoznámte s jeho návodom na obsluhu a uchovajte ho pre prípad nutnosti použitia v budúcnosti.

Pred zahájením používania si prečítajte všetky pokyny a výstrahy týkajúce sa bezpečnosti používania.

Nedodržovanie uvedených výstrah týkajúcich sa bezpečnosti a bezpečnostných pokynov môže byť príčinou zásahu elektrickým prúdom, požiaru a /alebo vážneho úrazu.

Uchovajte všetky bezpečnostné výstrahy a pokyny, aby ste ich mohli využívať aj v budúcnosti

VŠEOBECNÉ BEZPEČNOSTNÉ POKYNY

Toto zariadenie môžu používať deti staršie 8 rokov, osoby s obmedzenými fyzickými, zmyslovými alebo mentálnymi schopnosťami, osoby bez skúseností a znalostí, pokiaľ sa to koná pod dozorom a v súladu s návodom na používanie zariadenia a tieto osoby pochopili nebezpečenstva spojené s používaním spotrebiča. Deti by sa nemali hrať so spotrebičom. Deti nesmú vykonávať bez dozoru čistenie a údržbu zariadenia.

Deti si neuvedomujú nebezpečenstva, ktoré môžu vzniknút pri používaniu elektrických spotrebičov.

Nepoužívajte zariadenie, pokiaľ je poškodený vodič napájania.

Nikdy netiahnite za vodič pri vyťahovaniu zástrčky zo zásuvky.

Dávajte pozor, aby sa vodič napájania nedotýkal ostrých hrán, ani sa nenachádzal blízko horkých plôch. Poškodenie vodiča môže byť príčinou úrazu elektrickým prúdom.

Nikdy nestávaj zariadenie na horúce plochy.

Nepoužívajte spotrebič vonku. Nevystavujte spotrebič pôsobeniu dažďa. Chráňte proti vlhkosti. Neobsluhujte zariadenie mokrými rukami.

Neodstraňujte žiadnu časť krytu.

Je treba venovať pozornosť odstávajúcim odevným súčiastkam, dlhým vlasom, ktoré sa môžu zapliest do pohyblivých časti zariadenia.

Nikdy nezapínajte do sieti zariadenie, ktoré nie je úplne zmontované.

Nikdy nepoužívajte zariadenie s prasknutým alebo poškodeným listom vrtule.

Nepoužívajte zariadenie v bezprostrednej blízkosti vani, sprchy alebo plaveckého bazénu.

Dbajte na to, aby vodič a zástrčka neboli v styku s vodou alebo s vlhkostou. Nerozprašujte žiadne tekutiny na zariadenie.

Odpojte zariadenie od sieti, pokial' ho chcete preniest', alebo pokial' ho nebudete používať cez dlhšiu dobu.

Nepoužívajte zariadenie bez ochranných košov.

Zariadenie je určené na domáce používanie.

Zariadenie používajte výhradne pre súkromné účely, spôsobom, ktorý je pre zariadenie určený. Nepredpokladá sa možnosť používať zariadenie pre podnikatel'skú činnosť.

Zariadenie dopravujte v pôvodnom obalu, chrániacim proti mechanickému poškodeniu.

Opravu zariadenia zverte výhradne kvalifikovaným osobám, využívajte pôvodné náhradné diely.

Napriek používaniu v súlade s určením a dodržovaním všetkých bezpečnostných pokynov nie je možné úplne odstrániť uvedené činitele zostatkového rizika.

Je zakázané zakrývať sietový kryt ventilátoru.

Je zakázané vkladat' akékol'vek veci do sietky koša počas prevádzky ventilátoru.

Odporúča sa pripojiť zariadenie k napájacej sieti vybavenému zariadením na zachytávanie prúdu (RCD) so vypínacím prúdom 30 mA alebo menej.

POZOR! Zariadenie nie je určené na prácu s externými časovými spínačmi alebo samostatným systémom dial'kového ovládania.

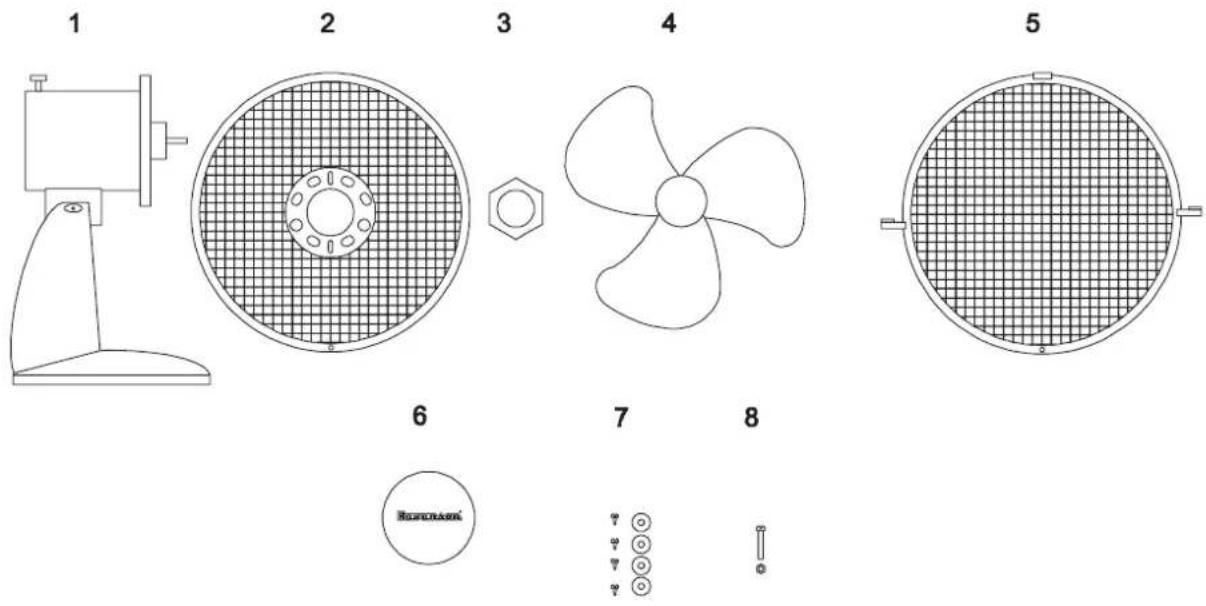

Časti

Po otvoreniu obalu skontrolujte, či je obsah kompletný. Skontrolujte, či jednotlivé prvky nie sú poškodené.

1 Pohon 2 Zadní kôš

3 Matica 4 Vrtule

7 Skrutky upevňujúce kryt vrtule

8 Nákupný upevňovacia skrutka

Namontovanie

1. Priskrutkujte kryt vrtule 10 ku prednému košu 6 (Obr. 1)

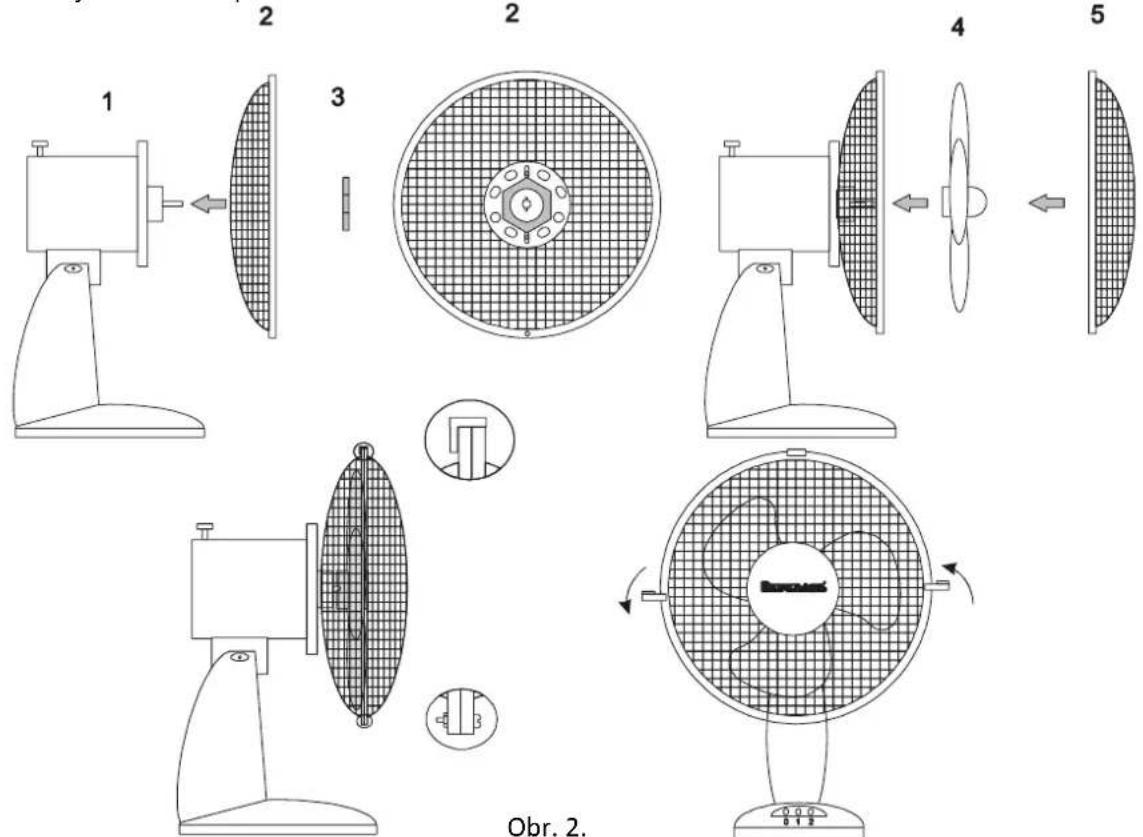

1. Zmontujte ventilátor podľa Obr. 2.

Upozornenie! Uistite sa, že zdroj napájania, ku ktorému má byť spotrebič pripojený, zodpovedá parametrom uvedeným na štítku.

Pred každým použitím skontrolujte zariadenie z hľadiska mechanických poškodení. Skontrolujte vodič napájania. Pokiaľ je vodič napájania poškodený, nesmie sa zariadenie pripojovať ku zdroju elektriny.

Je možné nastavenie rýchlosti práce ventilátoru v polohe od 1 (najpomalšie) do polohy 2 (najrýchlejšie). Poloha „0“ – vypnutie vetráku.

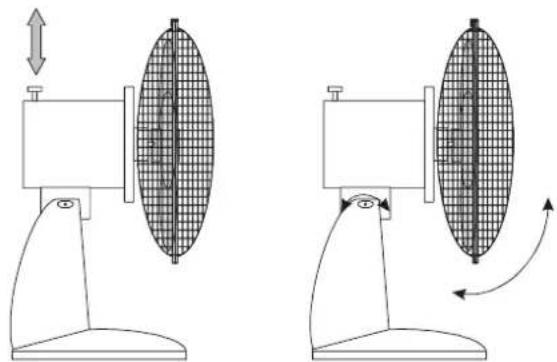

Ventilátor je vybavený otáčacím mechanizmom. Samočinné otáčanie ventilátoru v zvislej osi sa púšťa s použitím tlačidla na krytu pohonu (1).

Spotrebič sa zapína stlačení tlačidla, pre vypnutie otáčania zariadenia je treba tlačidlo vytiahnuť.

Sklopenie hlavy ventilátoru v vodorovnej ose je možné vykonať jemným nahnutím/odohnutím sústavy pohonu.

Ventilátor čistite vlhkou (nie mokrou) handrou s použitím neutrálneho saponátu, nikdy nepoužívajte na tento účel benzín alebo iné rozpúšťadla.

Skladovanie a doprava

Pokiaľ ventilátor nefunguje, je treba skontrolovať, či je v sieti elektrina. Všetky opravy môžu vykonávať výhradne oprávnené osoby.

Technické parametre

WT-1023

Napätie 220–240 V

Frekvencia 50/60 Hz

Menovitý výkon 25 W

Klimatická trieda T

Výrobca si vyhradzuje právo vykonávať technické zmeny!

Toto označenie informuje, že sa označený spotrebič nesmie po končení svojej použiteľnosti likvidovať spoločne s ostatným komunálnym odpadom.

Prevádzkovatelia zberu, vrátanie miestnych zberní, predajní a obecných zberných dvorov, vytvárajú dohromady systém umožňujúci odovzdávanie elektrospotrebičov.

Správne nakladanie s nepoužitelnými elektrospotrebičmi prispieva ku zamedzeniu dôsledkom škodlivým pre zdravie osôb a pre životné prostredie, vyplývajúcim z prítomnosti nebezpečných zložiek a nesprávneho skladovania takého spotrebiča.

V zariadeniu boli obmedzené niektoré látky, ktoré môžu negatívne pôsobit' na životné prostredie tak v dobe používania výrobku, ako aj po jeho opotrebeniu

Opis	Symbol	Hodnota	Jednotka
Maximálny prietok ventilátora	[F]	12,3	m^3/min
Príkon ventilátora	[P]	17,6	W
Prevádzková hodnota	[SV]	0,70	(m^3/min)/W
Spotreba energie v pohotovostnom režime	[P_SB]	---	W
Hladina akustického výkonu ventilátora	[L_WA]	49,04	dB(A)
Maximálna rýchlosť prúdenia vzduchu	[c]	2,29	m/s
Norma merania pre prevádzkovú hodnotu	IEC 60879
Kontaktné údaje na získanie d’alších informácií	RAVANSON Ltd., Sp. z o.o.ul. Mazowiecka 6, 09-100 Płońsk, Poland
