Gaminio tipas	Stovinis ventiliatorius
Modelis	WT-1023
Prekinis ženklas	Ravanson
Maitinimo šaltinis	220-240 V ~ 50/60 Hz
Vardinė galia	25 W
Maksimalus oro srautas	12.3 m³/min
Ventiliatoriaus galios sąnaudos	17.6 W
Aptarnavimo vertė	0.70 (m³/min)/W
Garso galios lygis	49.04 dB(A)
Maksimalus oro greitis	2.29 m/s
Klimato klasė	T
Greičio nustatymai	2 greičiai (1 - lėtas, 2 - greitas) + IŠJUNGTA
Svyravimas	Taip, mygtuko valdymas
Pakreipimo reguliavimas	Taip, rankinis pakreipimas horizontalioje ašyje
Apsauginė grotelė	Nuimamas priekinis grotelės
Reikalingas surinkimas	Taip, komplekte yra mentės dangtelis ir tvirtinimo varžtai
Valymo būdas	Atjunkite, nuvalykite drėgna šluoste ir švelniu plovikliu
Saugumo ypatybės	Apsauga nuo perkrovos, nėra išorinio laikmačio/nuotolinio valdymo
Budėjimo režimo energijos suvartojimas	0 W (nėra budėjimo režimo)
Matavimo standartas	IEC 60879

Dažnai užduodami klausimai - WT-1023 Ravanson

Kaip surinkti Ravanson WT-1023 ventiliatorių?

Surinkite ventiliatorių, kaip parodyta 2 paveikslėlyje. Pirmiausia prisukite mentės dangtelį (10 dalis) prie priekinės grotelės (6 dalis) naudodami pateiktus varžtus (7 dalis). Tada pritvirtinkite galinę grotelę, mentę ir priekinę grotelę prie pavaros agregato vadovaudamiesi schema. Prieš naudodami įsitikinkite, kad visos dalys yra tvirtai pritvirtintos.

Ką daryti, jei ventiliatorius neužsiveda?

Patikrinkite, ar maitinimo laidas tinkamai įkištas į veikiantį lizdą. Įsitikinkite, kad maitinimo jungiklis nėra '0' padėtyje. Jei ventiliatorius vis tiek neužsiveda, patikrinkite, ar laidas nepažeistas. Jei pažeistas, nenaudokite ir kreipkitės į kvalifikuotą servisą. Remontą turi atlikti įgalioti asmenys.

Kaip valyti ventiliatorių?

Prieš valydami visada atjunkite ventiliatorių. Naudokite minkštą, drėgną šluostę su neutraliu plovikliu. Venkite benzino, tirpiklių ar abrazyvinių valiklių. Neleiskite vandeniui patekti į variklio korpusą. Prieš vėl naudodami gerai išdžiovinkite.

Ar galiu naudoti ventiliatorių su išoriniu laikmačiu ar nuotolinio valdymo pultu?

Ne, ventiliatorius nėra skirtas naudoti su išoriniais laikmačiais ar atskirais nuotolinio valdymo pultais. Naudokite tik įmontuotus valdiklius.

Kaip reguliuoti ventiliatoriaus svyravimą (sukimąsi)?

Norėdami įjungti automatinį sukimąsi, paspauskite svyravimo mygtuką ant pavaros agregato korpuso. Norėdami sustabdyti sukimąsi, ištraukite mygtuką. Ventiliatorius svyruos apie vertikalią ašį.

Ar galima pakreipti ventiliatoriaus galvutę?

Taip, ventiliatoriaus galvutę galima rankiniu būdu pakreipti horizontalioje ašyje švelniai lenkiant pavaros agregatą. Nustatykite norimą kampą.

Kokios saugumo priemonės naudojant šį ventiliatorių?

Laikykite ventiliatorių atokiai nuo vandens, nenaudokite lauke, užtikrinkite, kad vaikai iki 8 metų jo nenaudotų be priežiūros. Niekada nekiškite daiktų į apsauginę grotelę. Nenaudokite su pažeistu laidu. Prieš perkeldami ar valydami visada atjunkite.

Koks maksimalus WT-1023 oro srautas?

Maksimalus ventiliatoriaus oro srautas yra 12,3 m³/min, o aptarnavimo vertė - 0,70 (m³/min)/W. Garso galios lygis yra 49,04 dB(A).

Kaip laikyti ventiliatorių, kai jis nenaudojamas?

Leiskite ventiliatoriui visiškai atvėsti. Laikykite originalioje pakuotėje arba sausoje vietoje, apsaugotoje nuo drėgmės ir mechaninių pažeidimų.

Koks ventiliatoriaus energijos suvartojimas?

Nominali galia yra 25 W, o ventiliatoriaus galios suvartojimas - 17,6 W. Budėjimo režimo energijos suvartojimas yra 0 W, nes nėra budėjimo režimo.

NAUDOJIMO INSTRUKCIJA WT-1023 Ravanson

Sveikiname Jus nusipirkus mūsų prietaisą ir džiaugiamės, kad tapote Ravanson produktų naudotoju.

Prieš pradedami naudoti prietaisą, atidžiai perskaitykite šią naudojimo instrukciją. Saugokite šią instrukciją, kad galėtumėte ja pasinaudoti ateityje.

Prieš pradedami naudoti prietaisą, atidžiai perskaitykite visas saugos nuorodas ir perspėjimus.

Žemiau pateikiamų saugos nuorodu nesilaikymas gali sukelti elektros smūgį ir/arba kitus sužeidimus.

Saugokite šj vadovą tam, kad galėtumėte pasinaudoti juo ateityje.

BENDROS SAUGOS NUORODOS

Šj prietaisą gali naudoti 8 metų ir vyresni vaikai bei asmenys, kurių fiziniai, jutimo ir protiniai gebėjimai yra silpnesni, arba neturintieji patirties ir žinių su sąlyga, kad jie bus išmokyti saugiai naudotis prietaisu ir prižiūrimi siekiant užtikrinti, kad jie saugiai naudotų prietaisą, ir supažindinti su susijusiais pavojais. Vaikai negali žaisti su šiuo prietaisu. Valyti ir taisyti prietaiso vaikai be suaugusiųjų priežiūros negali.

Vaikai nesuvokia pavojaus, kuris gali kilti naudojant elektrinius prietaisus.

Prietaisą laikykite vaikams nepasiekiamoje vietoje.

Nesinaudokite prietaisu, jeigu pažeistas jo maitinimo laidas.

Išjungdami prietaisą niekada netraukite už laido.

Elektros laidas neturi liesti aštrių paviršių, arba būti arti karštų paviršių.

Pažeistas maitinimo laidas gali sukelti elektros smūgj.

Niekada nestatykite prietaiso ant karštu paviršiu.

Nenaudokite prietaiso lauke. Saugokite prietaisą nuo lietaus ir dręgmės. Nesinaudokite prietaisu šlapiomis rankomis.

Prietaiso kištukas turi atitikti elektros lizdus.

Kištuko jokiu būdu negalima modifikuoti.

Negalima nuimti korpuso dalių.

Atkreipkite dèmesi į garderobo dalis, ilgus plaukus, nes juos gali įtraukti judančios prietaiso dalys.

Nejjunkite prietaiso j elektros tinklą, jei prietaisas néra surinktas.

Nenaudokite prietaiso, jei jo sraigto mentelę yra pažeista.

Nenaudokite prietaiso šalia vonios, dušo arba baseino.

Saugokite maitinimo laidą ir kištuką nuo vandens ir drėgmės.

Nepurkškite ant prietaiso jokių skysčių.

Išjunkite prietaisą iš elektros lizdo, laikydami už paties kištuko, o ne traukdami už laido laikydami už kištuką.

Jei ketinate pernešti prietaisą arba jis nebus naudojamas ilgą laiką, atjunkite jį nuo elektros tinklo.

Nenaudokite prietaiso be apsauginio krepšelio

Prietaisas skirtas naudoti namų ūkyje.

Prietaisas turi būti naudojamas tik asmeniniams tikslams. Šis prietaisas nėra skirtas naudoti biznio tikslais.

Prietaisą transportuokite originalioje pakuotėje, saugančioje nuo mechaninių pažeidimų.

Prietaiso remonta turi atlikti kvalifikuotas personalas, naudojant originalias atsargines dalis.

Nors įrengimas bus naudojamas pagal paskirtį ir bus laikomasi visų saugumo nuorodu, negalima visiškai pašalinti nustatytų mažos rizikos veiksnių.

Neuždenkite ventiliatoriaus korpuso.

Rekomenduojama prietaisą prijungti prie maitinimo tinklo, kuriame jrengtas likutinio srovės jrenginys (RCD), kurio išjungimo srovė yra 30 mA ar mažesnė.

PASTABA! Jrenginys nėra skirtas dirbti su išoriniais laiko jungikliais arba su atskira nuotolinio valdymo sistema.

JSPĖJIMAS!

Nejdėkite jokių elementų ant krepšelio, kai ventiliatorius veikia.

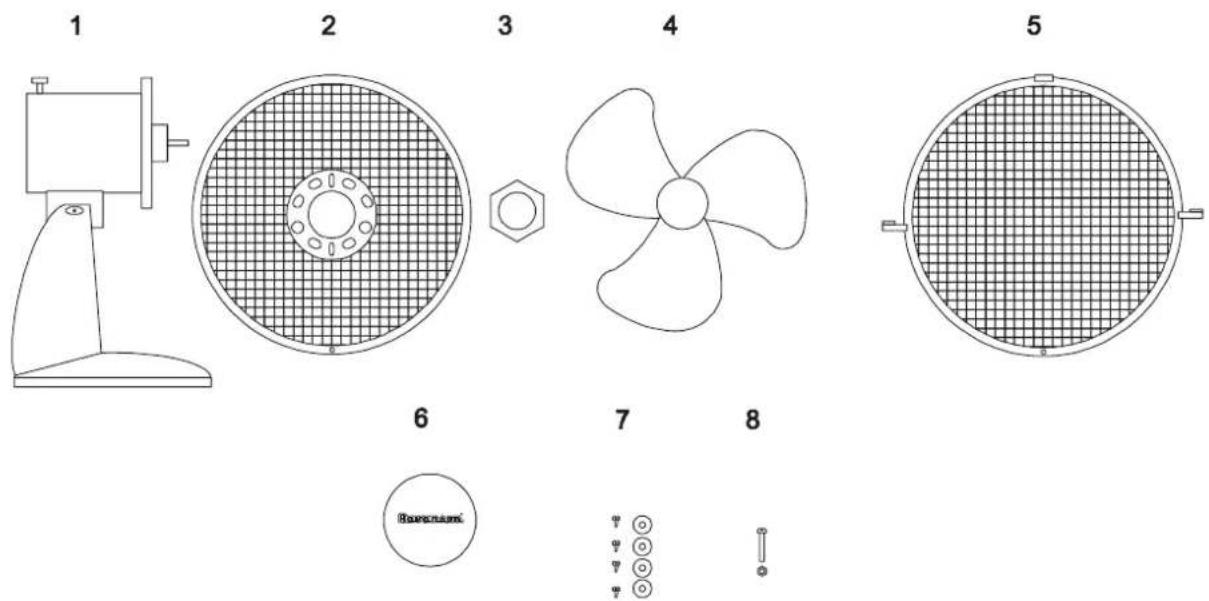

Prietaiso konstrukcija

Atidarius pakuotę patikrinkite ar yra visi prietaiso elementai. Patikrinkite ar prietaiso elementai nėra pažeisti

1 Elektrinė pavarą 2 Užpakalinis krepšys
3 Veržlė 4 Sraigtas
5 Priekinis krepšys 6 Sraigto gaubtas
7 Sraigto gaubto tvirtinimo varžtai 8 Pirkinių tvirtinimo varžtas

Montavimas

1. Sraigto gaubtą 10 prisukite prie priekinio krepšio 6 (pav. 1)

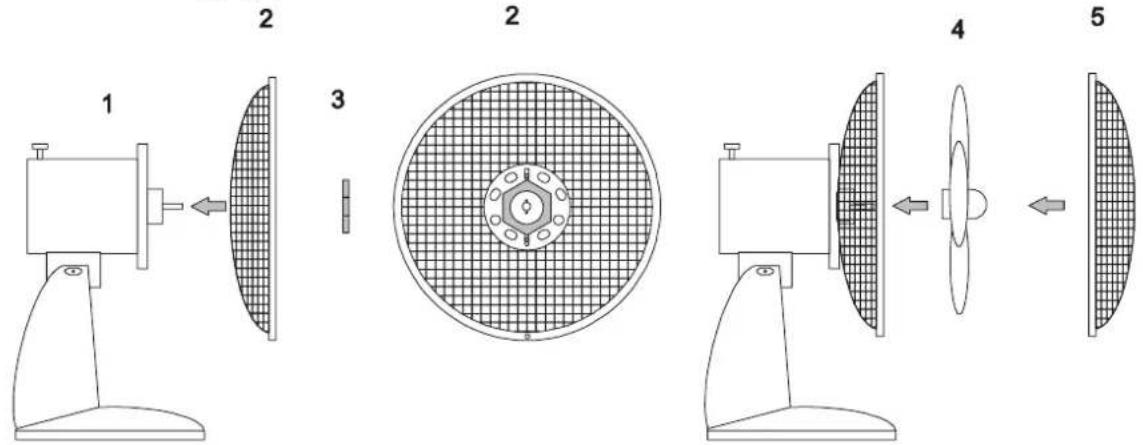

1. Surinkite ventiliatorių pagal pav. 2.

Demėsio! būtina patikrinti ar maitinimo šaltinis prie kurio turėtų būti prijungtas įrengimas, atitinka pateikiems vardinėje kortelėje parametrams.

Prieš kiekvieną naudojimą patikrinkite ar prietaisas nėra pažeistas. Patikrinkite maitinimo laidą. Jei prietaiso maitinimo laidas yra pažeistas jokių būdų negalima jo jjunkti į elektros tinklą.

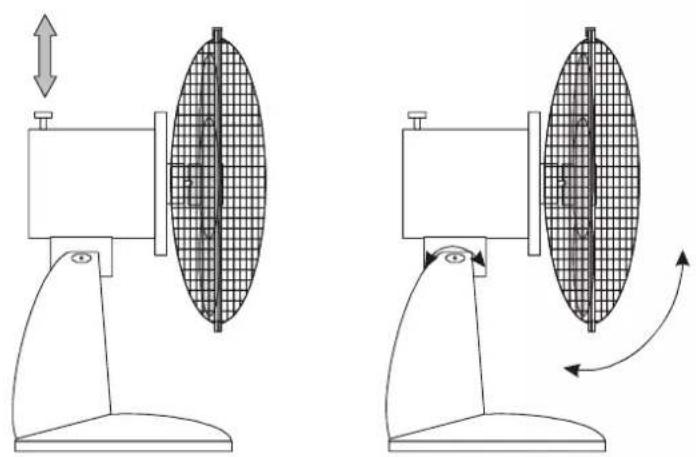

Ventiliatorius turi apsukimų mechanizmą. Automatinis ventiliatoriaus apsukimas vertikalioje padėtyje jjungiamas mygtuku, esančiu elektros pavaros korpuse (1).

Norėdami jjungti, paspauskite mygtuką, norėdami išjungti apsukimus – ištraukite mygtuką.

Ventiliatoriaus galvutės padėtį horizontalioje ašyje keičiama lengvai palenkiant/atlenkiant pavaros mechanizmą.

Prieš atlikdami priežiūros darbus įsitikinkite, kad prietaiso kištukas yra ištrauktas iš elektros lizdo.

Ventiliatorių valykite drėgnu (ne šlapiu) skudurėliu su švelnia valymo priemonę. Niekada nenaudokite benzino ar kitų tirpiklių.

Laikymas ir transportavimas

Prieš padedami prietaisą saugoti, palaukite kol atauš. Prietaisą laikykite ir transportuokite pakuotėje, saugančioje nuo dulkių, drėgmės ir mechaninių pažeidimų.

Defektų šalinimas

Jei ventiliatorius neveikia, patikrinkite ar elektros lizde yra jtampa. Prietaiso remonta gali atlikti tik jgaliotas asmuo.

Techniniai duomenys

WT-1023

Itampa 220–240 V

Dažniai 50/60 Hz

Nominali galia 25 W

Klimato klasè T

Gamintojas pasilieka teisę įvesti techninius pakeitimus!

Perbrauktos šiukšlinės ženklas informuoja, kad šių gaminių negalima šalinti su nerūšiuotomis buitinėmis atliekomis.

Vartotojas privalo pristatyti panaudotą prietaisą j specialų elektros ir elektroninės įrangos surinkimo punktą. Panaudotos elektros ir elektroninės įrangos surinkimo

punktai, tame tarpe vietiniai punktai, parduotuvės bei savivaldybės punktai sudaro tinklą, kuriuo dėka galima tinkamai utilizuoti panaudotus prietaisus.

Tinkamas elektros ir elektroninės įrangos atliekų šalinimas padeda išvengti kenksmingų žmogaus sveikatai ir aplinkai padarinių, atsirandančių dėl elektros ir elektroninės įrangos atliekose esančių pavojingų medžiagų ir dėl netinkamo tokios įrangos saugojimo ir perdirbimo.

Irenginys turi sumažintą kenksmingų medžiagų, turinčių neigiamą poveikį aplinkai, kiekį.

Apibūdinimas	Simbolis	Vertė	Vienetai
Didžiausias ventiliatoriaus oro srautas	[F]	12,3	m^3/min
Ventiliatoriaus vartojamoji galia	[P]	17,6	W
Eksploatacinė vertė	[SV]	0,70	(m^3/min)/W
Energijos suvartojimas budėjimo veikseną	[P_SB]	---	W
Ventiliatoriaus garso galios lygis	[L_WA]	49,04	dB(A)
Didžiausias oro greitis	[c]	2,29	m/s
Eksploatacinės vertės matavimo metodo standartas	IEC 60879
Išsamesnės informacijos teirautis	RAVANSON Ltd., Sp. z o.o.ul. Mazowiecka 6, 09-100 Płońsk, Poland
