ПОСІБНИК КОРИСТУВАЧА KWGE-K550 Ravanson

UA Оригінальна інструкція

Кухонна газ - електричний

Перед використанням прочитати всі вказівки з техніки безпеки та попередження щодо безпечного використання.

Недотримання вказаних нижче попереджень і вказівок щодо техніки безпеки, неправильного підключення

і використання пристрою може стати причиною серйозного пошкодження або смерті через опіки, виникнення пожежі, ураження струмом і отруєння чадним газом.

Зберегти всі попередження і вказівки з техніки безпеки, щоб ними можна було скористатися в майбутньому.

ЗАГАЛЬНІ ВКАЗІВКИ З ТЕХНІКИ БЕЗПЕКИ

Пристрій слід підключати за законодавчими положеннями та використовувати у добре провітрюваних приміщеннях. ПЕРЕД ПІДКЛЮЧЕННЯМ ТА ВИКОРИСТАННЯМ СЛІД ПРОЧИТАТИ ІНСТРУКЦІЮ З ЕКСПЛУАТАЦІЇ.

Підключення газової плити до внутрішньої газової установки або балону з побутовим газом, а також її регулювання ПОВИНЕН ЗДІЙСНИТИ ВИКЛЮЧНО УПОВНОВАЖЕНИЙ установник газових пристроїв або авторизований технік сервісної компанії за чинними положеннями, що підтверджується записом в гарантійний паспорт продукту. В разі відсутності такого запису користувач втрачає гарантію на пристрій.

УВАГА! Виробник не несе відповідальності за збитки, що виникли внаслідок недотримання чинних норм та положень або підключення не уповноваженою особою.

1. Даний пристрій повинен бути підключений відповідно до чинних положень.

2. Установку і технічне обслуговування пристрою повинен виконувати кваліфікований спеціаліст.

3. Виробник знімає будь-яку відповідальність за травми або пошкодження, спричинені неправильним встановленням пристрою або його неправильним використанням.

4. Заборонено самостійно вносити будь-які зміни у пристрій та модернізувати його, оскільки користувач може втратити гарантію на пристрій.
5. Пристрій призначений для використання тільки дорослими особами. Не дозволяти дітям гратися поблизу приладу.
6. Це обладнання не призначене для використання особами (включаючи дітей) зі зниженими фізичними, сенсорними або розумовими здібностями або особами, які не мають досвіду чи знань щодо обладнання, якщо це не робиться під наглядом або відповідно до інструкції користування пристроєм, наданої особами, що відповідають за їхню безпеку.
7. Слідкувати, щоб діти не гралися з обладнанням.
8. Пристрій призначений для приготування їжі в домашніх умовах. Використання в інших цілях заборонено!
9. Кухонну газову плиту повинен ремонтувати виключно авторизований сервісний центр з використанням оригінальних запчастин.
10. Неправильно проведений ремонт може бути джерелом значних небезпек.
11. У разі виходу з ладу пристрою, особливо у разі витоку газу, перекрити подачу газу до пристрою та негайно звернутися до сервісного центру.
12. У разі витоку газу негайно закрити вентиль на газовій установці або газовому балоні, ретельно провітрити приміщення та викликати газову службу. У цей час забороняється запалювати сірники, палити цигарки, вмикати або вимикати електроприймачі (радіо, дзвінок, вимикач світла) чи механічні пристрої, що викликають іскріння.

УВАГА!

Зріджений газ є важчим за повітря, і тому має тенденцію накопичуватися на нижніх рівнях. Приміщення, в яких встановлюються балони зі зрідженим газом, повинні бути обладнані вентиляційними каналами, що ведуть з приміщення назовні, щоб газ вийшов назовні у разі витоку. З тієї ж причини газові балони, як

порожні, так і частково заповнені, не повинні ані встановлюватися, ані зберігатися в приміщеннях, розташованих нижче рівня землі (наприклад, у підвалах). Балони не можуть знаходитися надто близько від джерел тепла (печей, камінів, духовок тощо), які можуть підвищити температуру усередині балона понад 50°C.

1. Кухонні плити не піднімати за ручку духовки!

2. Перед використанням зняти усі захисні засоби, встановлені під час транспортування.

3. Пакувальні матеріали можна переробити.

4. Зношену кухню необхідно привести в такий стан, який не допускає повторного використання. Зняти дверцята, оскільки це може бути джерелом небезпеки, особливо для дітей. Потім передати пристрій спеціалізованим підрозділам, які займаються утилізацією або закупівлею вторинної сировини.

5. Перед монтажем кухонної плити перевірити тиск і вид газу в установці, до якої буде під'єднуватися.

6. Умови зміни виду використовуваного газу можна знайти в інструкції з експлуатації (див. також заводську табличку приладу).

7. Переконатися, що джерело живлення, до якого буде підключено пристрій, відповідає зазначеним параметрам та заводській табличці.

8. Дотримуватись обережності, щоб шнур живлення не торкався гострих країв або гарячих поверхонь.

9. Штепсельна вилка пристрою повинна відповідати розетці.

10. Ні в якому разі не модифікувати штепсельну вилку.

11. Не залишати увімкнену плиту без нагляду.

12. Полум'я конфорок повинно бути регулярне і стабільне. Якщо полум'я нерегулярне, почистити конфорку. У разі несправності звернутися до авторизованого сервісного центру.

13. Переконатися, що ручки знаходяться в положенні «0» (вимкнено), коли кухонна плита не використовується.

14. Не залишати алюмінієву фольгу або інші предмети на верхній частині кухонної плити (на конфорках), увімкнені конфорки.

15. Якщо на кухонній плиті є кришка, яка захищає від пилу та бризок жиру, її не можна використовувати для інших цілей. Не класти жодних предметів на закриту кришку.

16. Очистити кришку перед її відкриттям. Перш ніж закрити кришку, дати пристрою охолонути.

17. Кришку НЕ МОЖНА закривати, поки духовка, плита або конфорки ще гарячі.
18. Під час роботи кухонної плити утворюється тепло і волога. Забезпечити належну вентиляцію в приміщенні, де буде встановлена кухонна плита.
19. Приміщення, де планується встановлення кухонної плити, повинно мати ефективну припливно-витяжну вентиляцію. Неефективна вентиляція може призвести до порушення процесу горіння газу і утворення підвищеного вмісту чадного газу на кухні.
20. Якщо кухня експлуатується тривалий час, забезпечити додаткову вентиляцію, відкривши вікно або збільшивши потужність механічної вентиляції (якщо встановлена).
21. Під час приготування їжі на олії або іншому жирі ніколи не залишати прилад без нагляду, оскільки перегріта олія може загорітися.
22. Деформований або нестійкий посуд не можна ставити на решітку, оскільки він може перекинутися і вилити вміст на конфорки.
23. При підключенні інших електроприладів поблизу кухонної плити стежити за тим, щоб їх шнури живлення не торкалися гарячих частин кухонної плити (або не були затиснуті дверцятами духовки).
24. Під час використання пристрій нагрівається. Бути особливо обережним під час вкладання і виймання з духовки страв. Нагрівальні елементи всередині духовки дуже гарячі.
25. Не ставити важкий посуд на відкриті дверцята духовки, не сідати і не ставати на них.
26. Під час роботи духовки скло та зовнішні частини плити сильно нагріваються. Під час використання цієї функції приладу звертати особливу увагу на дітей.
27. Під час використання духовки решітка плити стає гарячою. Використовувати захисні рукавички під час виймання страв та решітки.
28. Не закривати дно духової камери фольгою, оскільки це може призвести до накопичення тепла та пошкодження духовки.
29. Не відкривати без потреби дверцята духовки, коли вони

використовуються або коли вони ще гарячі, щоб захистити ручки від пошкодження. Після приготування вийняти їжу з духовки та закрити дверцята духовки.

1. Слід використовувати лише аксесуари, надані виробником.

2. Окрім аксесуарів, що постачаються у комплекті з духовкою, використовувати термостійкий посуд, призначений для використання в духовках (див. інструкції виробника посуду).

3. Миючі засоби та легкозаймисті матеріали не можна зберігати поблизу кухонної плити.

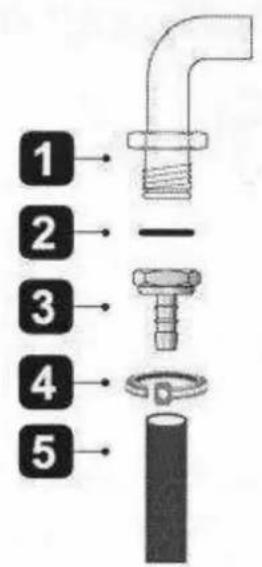

4. З'єднувальний шланг необхідно замінити через певний строк за вказівками виробника.

5. Періодично перевіряти стан шланга та герметичність з'єднання відповідно до чинних норм.

6. 3 міркувань безпеки та гігієни кухонну плиту слід утримувати в чистоті.

7. Кухонну плиту слід мити після кожного використання.

8. Для очищення пристрою використовувати м'яку зволожену (не мокру) ганчірку та м'який миючий засіб.

9. Не використовувати пристрій для чищення під тиском або парою для чищення кухонної плити.

10. Не використовувати розчинники, бензин або інші речовини, які можуть пошкодити пристрій.

11. Звернути особливу увагу на вентиляційні отвори на кухонної плити. Ці отвори повинні бути чистими, вільними від будь-яких перешкод.

12. Не піддавати пристрій впливу дощу або вологих умов.

13. Транспортувати пристрій в оригінальній упаковці, захищеній від механічних пошкоджень та пилу.

14. Незважаючи на цільове використання пристрою та дотримання всіх інструкцій з безпеки, певні залишкові ризики неможливо повністю усунути.

РЕКОМЕНДАЦІЇ ДЛЯ КОРИСТУВАЧА

Після отримання пристрою слід:

1. Розпакувати його і перевірити на наявність пошкоджень. У разі виявлення будь-яких пошкоджень - НЕ ВИКОРИСТОВУВАТИ
2. Перевірити комплектність поставленого обладнання
3. Усунути усі компоненти упаковки
4. Вийняти усі аксесуари з камери духовки
5. Зняти усі наклейки та пластикові захисні частини
6. Вийняти всі аксесуари перед використанням
7. Підняти кришку (якщо пристрій має кришку)

Перед підключенням до джерела живлення переконатися, що джерело живлення, до якого підключається пристрій, відповідає параметрам, зазначеним на заводській табличці.

• Під час встановлення приладу дотримуйтеся місцевих стандартів щодо електричного та/або газового обладнання.
• Прилад не має системи відведення газів, що утворюються в результаті горіння.
• Зверніть увагу на вимоги щодо вентиляції.
• Повітря, необхідне для горіння, забирається з кімнатного повітря, а гази, що утворюються, виводяться безпосередньо в кімнату.
• Для безпечної роботи приладу важливо, щоб приміщення добре провітрювалося. Якщо немає вікна або дверей, які можна було 6 використовувати для провітрювання приміщення, необхідно встановити додаткову вентиляцію.
• Об'єм приміщення, в якому встановлюється прилад, не повинен бути менше 8 м3.
  • Вентиляційна решітка повинна бути на висоті до 15 см від стелі.

Перед першим використанням приладу розігріти порожню духовку, щоб позбутися запаху теплоізоляції та залишків мастильних матеріалів.

Увімкнути духовку приблизно на 45 хвилин, повернувши регулятор налаштування температури (див.: ПАНЕЛЬ УПРАВЛІННЯ - ОБСЛУГОВУВАННЯ) у максимальне положення. З духовки може виходити дим. Це нормальне явище. Розігріти духовку до тих пір, поки не припиняться дим і неприємний запах. Ретельно провітрити приміщення, в якому встановлена кухонна плита.

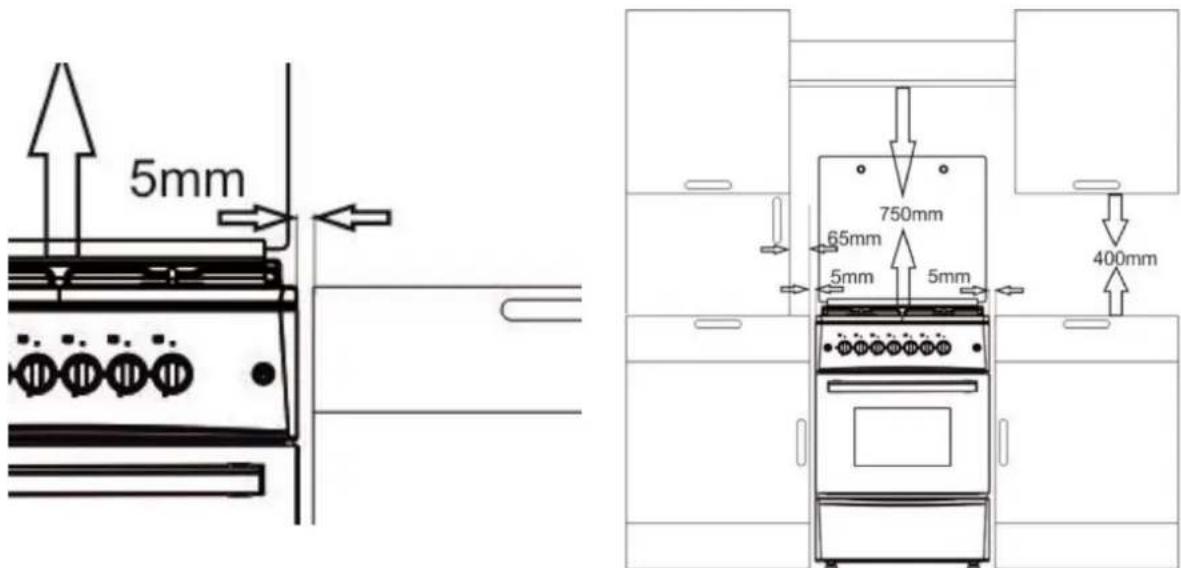

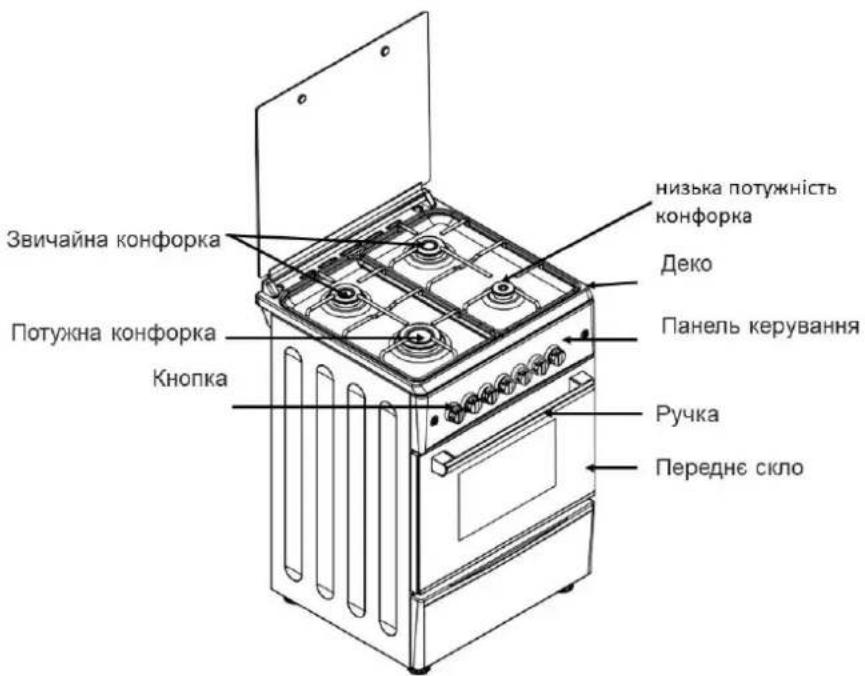

ОБЛАДКУВАННЯ КУХНІ

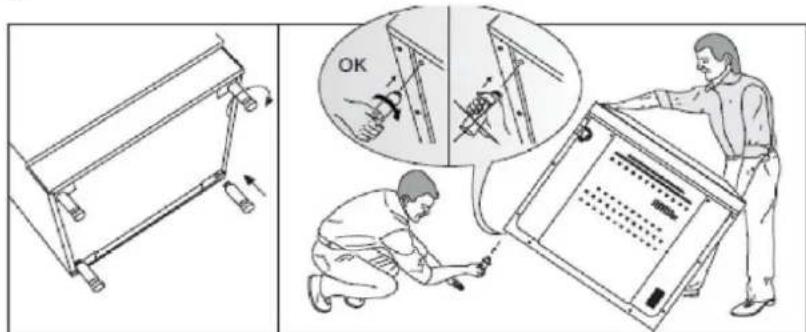

Перед встановленням прилад не має ніжок. Ніжки можна знайти в пакеті всередині духової шафи.

Установіть ніжки й відрегулюйте відстань відносно поверхні кухонного стола. У випадку газових версій, якщо ніжки не встановлено, духова шафа може не отримувати достатньої кількості кисню, що призведе до проблеми з горінням.

Кухонну плиту потрібно встановити на стійку поверхню і вирівняти за допомогою ніжок. Дотримуватися мінімальної відстані від бічних і задніх стінок. Над кухонною плитою не можна розміщувати легкозаймисті елементи (меблі, дерев'яні полиці тощо). Рекомендується зберігати мінімальні відстані, показані на мал. VIII та IX

Перед тим, як встановити кухонну плиту в кухні, переконатися, що вона відповідає вимогам чинних нормативних документів.

Кухня повинна:

• Мати мінімальну висоту 2.2 м
- Забезпечувати подачу повітря, необхідного для належного згоряння газу. Подача повітря повинна бути не менше 2 м3/год на 1 кВт потужності конфорки. Подача повітря може здійснюватися в результаті прямого потоку ззовні через повітропровід перерізом мін. 100 см або опосередковано із суміжних приміщень, які обладнані вентиляційними каналами, що ведуть назовні
- Забезпечити припливно-витяжну вентиляцію (повітрообмін не менше 1,5 рази на годину)
- Забезпечити відведення димових газів, наприклад, через справний димохід

Приміщення кухні повинно бути сухим і провітрюваним, мати справну вентиляцію відповідно до чинних технічних положень. Правовою основою, за якою ми оцінюємо придатність приміщення для встановлення газової плити, є Постанова Міністра інфраструктури від 12 квітня 2002 року. Про технічні умови, яким повинні відповідати будівлі, та їх розташування - Законодавчий вісник № 75 від 2002 р., поз. 690).

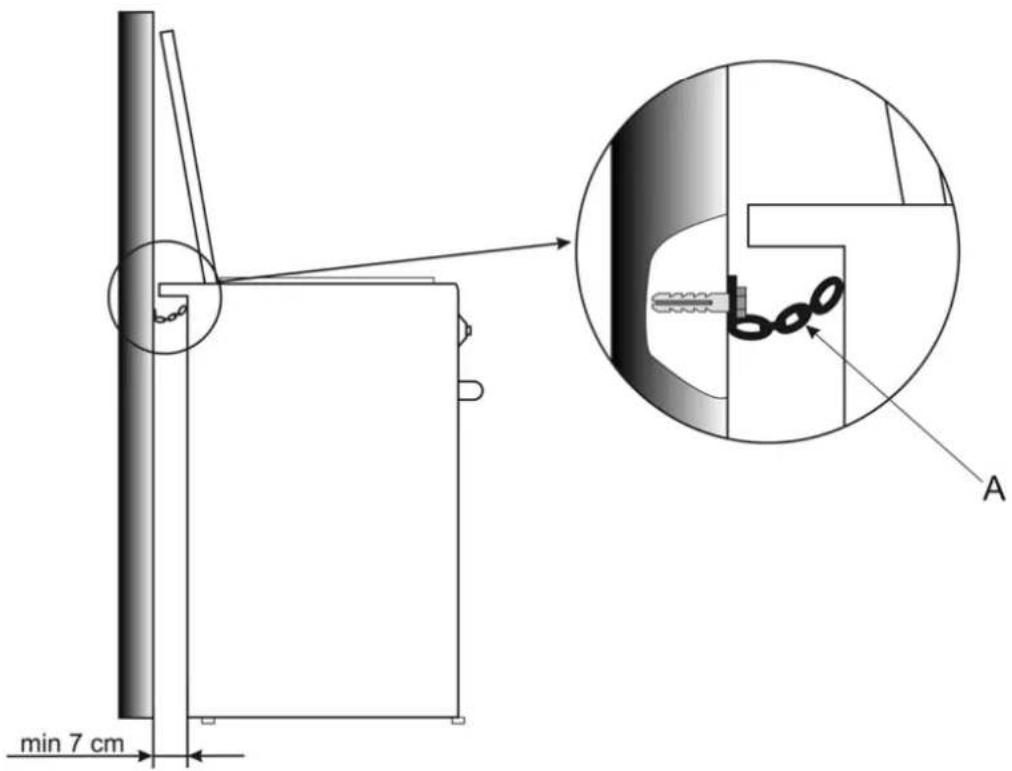

УВАГА!!!

Плита обладнана стабілізатором ланцюга, див.

Після вирівнювання та підключення плити обов'язково потрібно прикріпити її до стіни за допомогою стабілізатора.

Перекидання плити може призвести до серйозних травм

У комплект не входять кріпильні гвинти. Для різних типів стін потрібні різні типи гвинтів. Використовувати гвинти, що відповідають виду стіни у вашому помешкännі. В разі сумнівів, які гвинти використовувати, звернутися до найближчого спеціалізованого магазину.

Параметри

Напруга/частота	220-240 В 50-60 Гц
Загальна споживана потужність	2300W
Використовуваний запобіжник	10 А
Тип/переріз кабелю	3 X 1,5 ПВХ
Довжина кабелю	1,5 м
Зовнішні розміри(висота/ширина/глибина)	845x500x544mm
Клас енергоспоживання	А
Обсяг	52Л

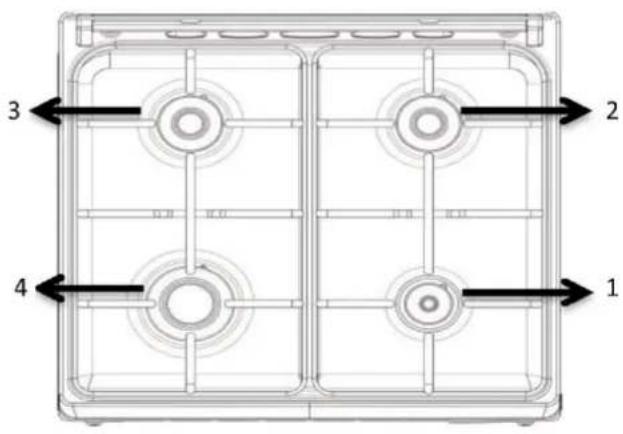

1 - мала конфорка

2 - середня конфорка

3 - середня конфорка

4 - велика конфорка

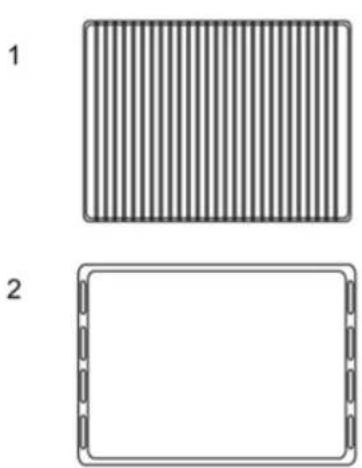

КОМПЛЕКТАЦИЯ

1

Решітка

2

Деки


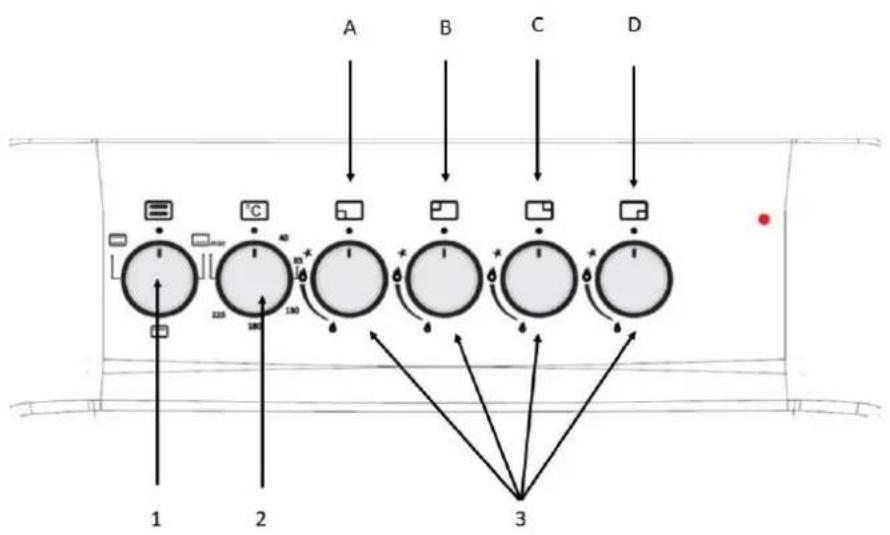

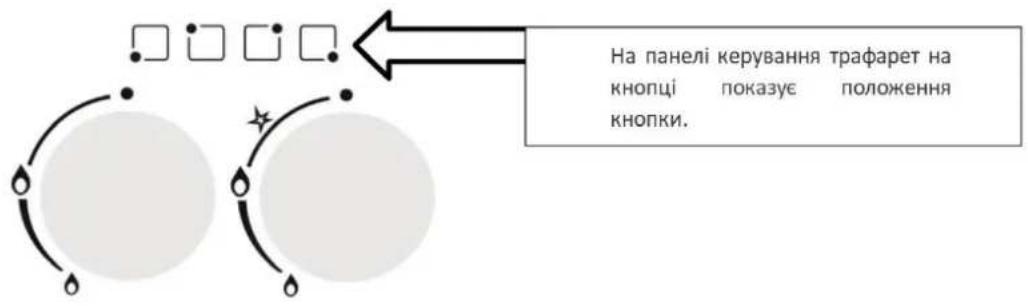

1- Ручка функції духовки

Духовка вимкнена

Увімкнено нижній нагрівач

Увімкнено верхній нагрівач

Увімкнені верхній і нижній нагрівальні елементи духовки

2 - Ручка налаштування температури -

Ручка використовується для вибору необхідної температури випікання.

Після вибору функції духовки за допомогою ручки 2 встановити потрібну температуру. Індикатор світиться, коли увімкнені нагрівачі духовки. Після досягнення заданої температури термостат вимкне обігрівачі - індикатор згасне. Після того, як температура в духовці знизиться, термостат знову ввімкне нагрівачі, щоб досягти заданої температури, також загориться лампа.

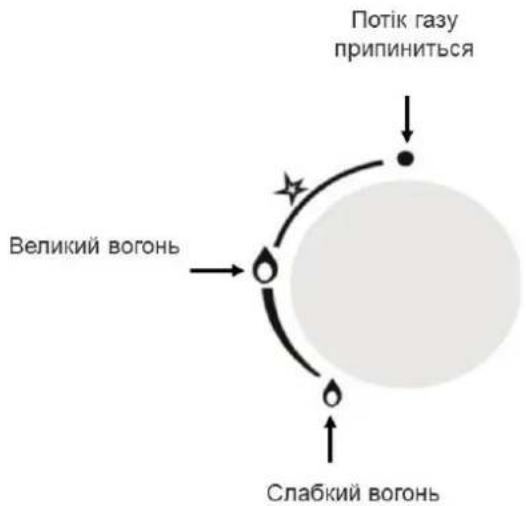

3 - Ручки управління конфорками

Управління газ конфорками

1. Натисніть ручку регулювання вибраного пальника, поверніть її проти годинникової стрілки та встановіть у положення сильного вогню. Кухня обладнана автоматичним газовим запалом. Ця функція дозволяє розпалити пальник, повернувши та натиснувши ручку.
2. Після того, як конфорка запалилася, утримуйте ручку натиснутою протягом 3-5 секунд, щоб активувати запобіжний механізм.
3. Якщо ви не можете запалити пальник після натискання ручки, повторіть процес ще раз, утримуючи ручку натиснутою протягом 15 секунд.
4. Встановіть бажану висоту полум'я.
5. Після приготування поверніть ручку керування конфоркою за годинниковою стрілкою у найвище положення, щоб вимкнути конфорку.

ПРИГОТУВАННЯ

ВИБІР КОНФОРОК

Над кожною ручкою є символ конфорки, що відповідає даній ручці. Завжди використовувати конфорку, що відповідає діаметру каструлі, яка використовується для приготування їжі. Не допускати, щоб полум'я виходило за межі діаметра каструлі.

З економічних міркувань рекомендуємо накривати каструлі під час приготування їжі. Не допускати, щоб їжа під час кипіння виливалася на конфорку.

Кільце і отвори конфорки утримувати в чистоті.

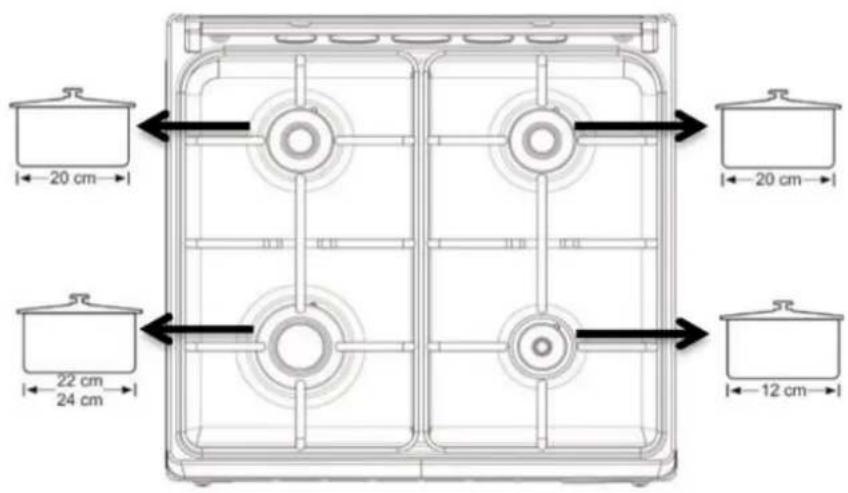

Для кожної окремої конфорки використовувати посуд відповідного діаметру.

Не ставити деформований або нестійкий посуд на решітки, оскільки він може перекинутися і залити конфорки. Не знімати решітки і не ставити посуд безпосередньо на конфорки.

Не ставити порожній посуд над увімкненою конфоркою.

Перед тим як зняти посуд з конфорок, зменшити вогонь або повністю загасити його.

Конфорки утримувати в чистоті, оскільки забруднення може негативно вплинути на їх роботу. Перш ніж увімкнути конфорку, переконатися, що ручка, яка вмикає конфорку, відповідає саме тій конфорці, яку маєте намір запалити. Призначення ручок для конфорок показано графічно над ручкою кожної конфорки.

Звернути увагу на правильне розташування кришок на розсікачах вогню.

Кухонна плита оснащена захистом від витоку газу.

У разі випадкового згасання полум'я внаслідок заливання або задмухування подача газу автоматично припиняється. Може знадобитися 60 - 90 секунд з моменту згасання полум'я до припинення подачі газу.

ОБСЛУГОВУВАННЯ ДУХОВКИ

Духовкою керують ручками 1 i 2

1- ручка функцій духовки.
2 - ручка налаштування температури. Поверніть ручку 3, щоб встановити необхідну температуру

Ручка 1

Тільки духовка

Поверніть ручку в положення «OFF».

Опалення знизу

Вмикається тільки нижній нагрів.

Цей режим роботи підходить для приготування їжі, щоб підсмажити низ.

Верхній нагрів

Вмикається тільки верхній обігрів. Цей режим роботи підходить для приготування їжі, щоб підсмажити зверху.

Підігрів зверху і знизу

Верхній і нижній підігрів включається. Виріб нагрівається одночасно зверху і знизу.

УВАГА!

Температуру випікання та обрану функцію духовки слід вибирати відповідно до рецептури приготування. На практиці можуть бути відмінності, які користувач повинен виправити на основі власного досвіду.

Після закінченого процесу випіканняз метою вимкнення духовки повернути ручку в положення 2

ЧИСТКА I ДОГЛЯД

Якщо прилад регулярно чистити, час його служби збільшиться, а проблеми, які часто виникають, зменшаться.

УВАГА! Ризик ураження електричним струмом!

Перед чищенням вимкніть прилад, щоб уникнути ураження електричним струмом.

Гарячі поверхні можуть спричинити опіки!

Перед очищенням переконатися, що всі ручки встановлені в положення «вимкнено» або "0".

Зачекати, поки пристрій охолоне.

Перш ніж чистити прилад, дайте йому охолонути.

• Прилад слід ретельно очищати після кожного використання. Таким чином, харчові відкладення буде легше прибрати, і це запобігатиме пригорянню під час подальшого використання приладу.
• Для чищення приладу не потрібні спеціальні миючі засоби. Очищайте миючим засобом, теплою водою та м'якою ганчіркою чи губкою, а потім витріть насухо.
  • Переконайтеся, що після очищення не залишилося рідини, і негайно прибирайте будь-які бризки під час приготування.
• Для чищення поверхонь із нержавіючої сталі не використовуйте миючі засоби, що містять кислоту або хлор. Очищайте, протираючи в одному напрямку м'якою тканиною, змоченою водою з милом і рідким миючим засобом (щоб не було подряпин).

Деякі засоби для миття або чищення можуть пошкодити поверхню. Не використовуйте агресивні миючі засоби, порошок/крем для чищення або гострі предмети.

Не використовуйте засоби для чищення парою.

ТРАНСПОРТУВАННЯ ТА ЗБЕРІГАННЯ

Пристрій слід транспортувати та зберігати в оригінальній упаковці, яка захищає його від механічних пошкоджень, вологи та пилу.

ІНФОРМАЦІЯ ДЛЯ УСТАНОВНИКА

Підключення та налаштування плити до відповідного виду газу може виконувати тільки установник газового обладнання з відповідними дозволами за чинними нормами та правилами.

Установник після виконання вищезазначених заходів повинен відзначити вид газу, до якого підключена плита, у розділі ТЕХНІЧНІ ДАНІ гарантійного паспорта пристрою.

Виробник не несе відповідальності за збитки, що виникли внаслідок недотримання чинних норм та положень або підключення не уповноваженою особою!

Зняти усі пакувальні матеріали та встановити кухню в сухому, добре провітрюваному місці, подалі від штор. Не зберігати поблизу плити папір, алкогольні напої, бензин тощо.

Підключення має бути виконано відповідно до чинних стандартів і правил!

Кухня адаптована до газопостачання з параметрами, вказаними на табличці приладу. Переконатися, що дані характеристики газу відповідають характеристикам газу, який підключається до плити.

Плита оснащена трубним патрубком з різьбою G½". До патрубка підключити газ із застосуванням відповідного оснащення.

Кухню можна підключити до внутрішньої побутової установки або газового балона.

Перед початком роботи з підключення перекрити газовий кран.

ПІДКЛЮЧЕННЯ ГНУЧКИМ ШЛАНГОМ

УВАГА!

Під'єднання за допомогою гнучкого шланга можна виконувати лише після перевірки його відповідності чинним нормам.

УВАГА!

Плиту можна підключити до газу справа або зліва. Прикрутити заглушку (4) до невикористаного впускного патрубка. Після підключення плити до газової установки перевірити, чи не витікає газ з-під заглушки.

1. Підключення до природного газу

Плиту можна підключити до газової установки «жорсткої» труби або за допомогою сертифікованого гнучкого металевого шлангу.

Максимальна довжина гнучкого трубопроводу не повинна перевищувати 2,0 м. Шланг не повинен стикатися з рухомими частинами і не повинен проходити через простір, де немає достатньо місця.

При підключенні до жорсткого трубопроводу слід подбати про те, щоб не напружувати жодну точку установки або будь-яку частину обладнання.

1) Ніпель G1/2
2) Силіконова прокладка
3) Газовий шланг G1 / 2 (відповідно до EN 14800)

2. Підключення до зрідженого газу

Для з'єднання пристрою з балоном необхідно використовувати сертифікований гумовий шланг.

Для підключення газових балонів використовувати редуктор з номінальним тиском газу 37 мбар

Підключити гумовий шланг до кухонного патрубка за допомогою відрізка 0,5 м монтажної сталевої труби (безшовної).

Довжина шлангу не повинна перевищувати 1,5 метра без будь-яких вигинів і перекручень.

Шланг не повинен проходити поблизу гострих країв або гострих предметів.

Шланг не можна прокладати поблизу джерел високої температури.

Шланг повинен бути доступним для перевірки на предмет перетирання або зносу по всій його довжині.

УВАГА! Установку та заміну балону з газом виконувати подалі від джерел запалювання.

1) Ніпель G1/2
2) Силіконова прокладка
3) Патрубок G1/2
4) Затискач
5) Гумовий шланг (внутрішній діаметр 8 мм)

УВАГА!

Кожен раз, підключаючи плиту до газового балона, перевіряти герметичність клапана на балоні і з'єднання регулятора з балоном, а також його роботу.

УВАГА!

1. Неприпустимо перевіряти герметичність відкритим вогнем (наприклад, сірником або свічкою). Небезпека вибуху! Для перевірки витоків можна використовувати мильну воду
2. Стан труби (шлангу) та герметичність з'єднання слід періодично перевіряти відповідно до чинних норм
3. Гумовий шланг не повинен торкатися гарячих частин кухонної плити

Пристрій виконано в другій категорії і може працювати з двома видами газу II2E3B/P.

Заводські настройки пристрою адаптовані до газу типу 2.

2E - високометановий природний газ GZ20 - 20мбар (заводська настройка).

Пристрій може працювати на газі типу 3: ЗВ/Р - пропан-бутан.

Для адаптації пристрою до газу пропан-бутан (РВ/Р) необхідно замінити форсунку.

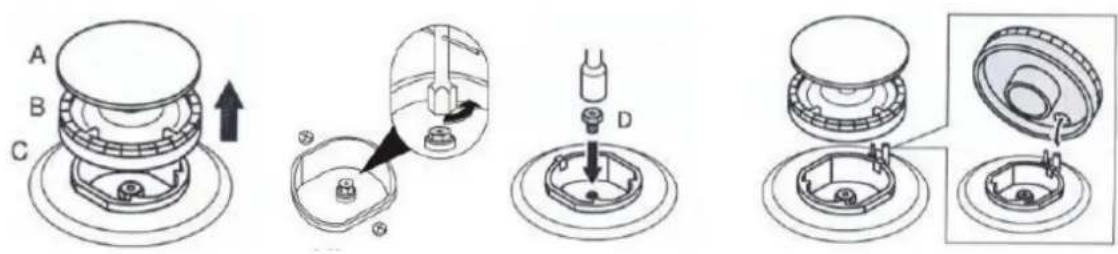

ЗАМИНА ФОРСУНОК

Для заміни форсунок необхідно:

1) Зачекати, поки пристрій охолоне.
2) Зняти решітку
3) Зняти кришки з конфорок
4) Відкрутити форсунки за допомогою торцевого ключа «7» і замінити їх на форсунки, пристосовані до подачі газу
5) Знову встановити кришки конфорок та решітку

Регулювання клапанів полягає у регулюванні економного полум'я. 3 цією метою:

• запалити ручкою регульований клапан
• встановити ручку в положення 4
• в положенні 4 зняти регулятор з клапана
• повернути регулювальний гвинт (А) і спостерігати за полум'ям

Полум'я слід налаштувати на таку висоту, щоб воно не згасало при легкому здмухуванні та при швидкому перемиканні з повного полум'я – положення 3 (мал. V) і навпаки. Правильно відрегульоване полум'я повинно мати форму зелено-блакитного конуса висотою приблизно 2-4 мм.

- встановити регулятор на клапан

УВАГА!

Якщо є видимі зміни тиску газу в газовій системі. Економне полум'я має бути налаштовано на низький тиск, щоб пальник не згасав при нормальному використанні.

ТАБЛИЦЯ ПОТУЖНОСТІ І ДИАМЕТР ФОРСУНОК ЗАЛЕЖНО ВІД ВИДУ ВИКОРИСТОВУВАНОГО ГАЗУ

Вид газу	Пальник
2E - G20 – 20 мбар	Малий	Середній	Великий
Діаметр форсунки [мм]	0,70	0,92	1,20
Потужність конфорки [кВт]	0,90	1,55	2,60
Споживання газу [м3/ год]	0,086	0,148	0,248
Вид газу	Пальник
ЗВ/Р-G30 37мбар	Малий	Середній	Великий
Діаметр форсунки [мм]	0,50	0,65	0,80
Потужність конфорки [кВт]	1,10	1,70	2,60
Споживання газу [г/год]	79	124	189

ТИПОВІ НЕСПРАВНОСТІ

1. Газ не запалюється

• Перевірити, чи не придавлений гумовий шланг під час подачі рідкого газу з балона
• Перевірити, чи відкритий головний газовий клапан
• Перевірити, чи не порожній газовий балон
- Якщо встановлено нову плиту або газовий балон замінено на новий, процедуру розпалювання необхідно повторювати, поки газ не дійде до конфорки.
- Переконатися, що форсунка або отвори для полум'я в конфорці не забруднені та не залиті. Якщо так, очистити отвір форсунки шпилькою або голкою. За допомогою щітки очистити отвори в конфорці. Потім висушити всі частини

2. Нестабільне полум'я

• Перевірити, чи компоненти конфорки чисті, сухі та правильно розміщені.

Якщо наведені вище пропозиції не вирішують проблему, звернутися до представника сервісного центру.

Забороняється самостійно ремонтувати пристрій. Пристрій може ремонтувати виключно кваліфікована уповноважена особа.

Кухонну газову плиту повинен ремонтувати виключно авторизований сервісний центр з використанням оригінальних запчастин.

Актуальний перелік пунктів обслуговування можна знайти на: www.ravanson.pl

Послуга надається мережею Quadra-Net, відвідайте: www.quadra-net.pl

І телефон довіри 61 853 44 44

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Номінальна напруга: 220 -240 В

Номінальна частота: 50-60 [Гц]

Номінальна потужність: 2300Вт

Пристрій зроблено в І Класна кімната Охорона

Номінальна споживана потужність окремих елементів:

Нижній нагрівач - 1200 Вт

Верхній нагрівач 1100 Вт ____

IP 20

Газ: G20 - 20 мбар

Категорія:

II2E3B/P

PIN: 2218DQ5197

Країна призначення - PL (Польща)

Це маркування означає, що даний пристрій після завершення експлуатації не можна викидати разом з іншими побутовими відходами.

Користувач зобов'язаний здати його у відповідний пункт збору відходів електричного та електронного обладнання. Пункти збору, у т.ч. місцеві пункти збору, магазини та районні пункти, утворюють відповідну систему, що дозволяє здати цей пристрій. Відповідне поводження з використаним електричним та електронним обладнанням дозволяє уникнути шкідливих для здоров'я людини

і навколишнього середовища наслідків, які можуть бути спричинені наявністю небезпечних компонентів та неправильним зберіганням і переробкою такого обладнання.

Деякі речовини, які можуть негативно впливати на навколишнє середовище протягом терміну служби та після його використання, обмежені в пристрої.
