DW8500.1S - витяжка Küppersbusch - Безкоштовний посібник користувача

Тип продукту	Витяжка
Бренд	Küppersbusch
Модель	DW8500.1S
Мінімальна безпечна відстань (варочна поверхня)	650 мм
Діаметр витяжного каналу	мінімум 120 мм
Електроживлення	230 В ~ 50 Гц (відповідно до заводської таблички)
Клас приладу	Клас I (потрібне заземлення)
Кількість швидкостей	3 швидкості + тимчасова інтенсивна швидкість
Освітлення	Вбудований світлодіод (заміна через сервісний центр)
Функція відкладеного вимкнення (Delay)	Так, 5 хвилин
Тип жирового фільтра	Мийний металевий фільтр (посудомийна машина)
Тип вугільного фільтра	Немийний активований вугільний фільтр, замінний
Частота чищення жирового фільтра	Кожні 2 місяці (або частіше залежно від використання)
Частота заміни вугільного фільтра	Приблизно кожні 4 місяці
Використання з приладами згоряння	Потрібна належна вентиляція, максимальний негативний тиск 0,04 мбар
Матеріал	Нержавіюча сталь (залежно від моделі)
Встановлення	Рекомендується кваліфікованим техніком
Розміри (Ш x Г x В)	Зверніться до інструкції для точних розмірів
Вага	Приблизно 15 кг (оцінка)

Часті запитання - DW8500.1S Küppersbusch

Яка мінімальна висота встановлення між витяжкою та плитою?

Мінімальна безпечна відстань становить 650 мм між варочною поверхнею та витяжкою. Перевірте інструкції вашої газової плити, якщо зазначено більшу висоту.

Як чистити та обслуговувати фільтри?

Жирові фільтри чистять кожні 2 місяці в посудомийній машині або вручну. Вугільні фільтри не можна чистити, їх потрібно замінювати приблизно кожні 4 місяці.

Чи можна використовувати витяжку з газовою плитою?

Так, але переконайтеся, що приміщення добре провітрюється, щоб уникнути зворотного потоку газу. Негативний тиск не повинен перевищувати 0,04 мбар.

Як замінити лампу освітлення?

Освітлення вбудоване. Для заміни зверніться до авторизованого сервісного центру.

Що робити, якщо витяжка не запускається?

Спочатку перевірте електроживлення (розетка, запобіжник). Якщо витяжка не працює, зверніться до фахівця. Не намагайтеся ремонтувати самостійно.

Як активувати функцію відкладеного вимкнення?

Натисніть і утримуйте кнопку Delay (кнопка A), щоб активувати автоматичне вимкнення через 5 хвилин. Щоб вимкнути, натисніть будь-яку кнопку швидкості або вимкніть двигун.

Яка максимальна швидкість всмоктування?

Витяжка має 3 звичайні швидкості та тимчасову інтенсивну швидкість на 6 хвилин (доступна при утриманні кнопки швидкості 3).

Чи сумісна витяжка з установкою в режимі рециркуляції?

Так, витяжку можна використовувати в режимі рециркуляції з вугільним фільтром. Переконайтеся, що фільтр встановлено та дотримано розмірів каналу.

Де знайти точні розміри витяжки?

Точні розміри наведено в інструкції, яку можна завантажити. Зверніться до виробника, якщо вам потрібні конкретні виміри.

Як запрограмувати інтенсивну швидкість?

Утримуйте кнопку швидкості 3 протягом 3 секунд, щоб активувати інтенсивну швидкість на 6 хвилин. Індикатор блимає. До завершення ви можете утримувати 3 с, щоб повернутися до швидкості 3, або коротко натиснути для вимкнення.

ПОСІБНИК КОРИСТУВАЧА DW8500.1S Küppersbusch

UK ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ 58

HU HASZNÁLATI ÚTMUTATÓ....62

CZ NÁVOD K POUŽITÍ....66

SK NÁVOD NA POUŽÍVANIE 69

RO MANUAL DE FOLOSIRE....73

PL INSTRUKCJA UŻYTKOWANIA....77

HR KNJIŽICA S UPUTAMA....81

SL NAVODILO ZA UPORABO 84

1. ІНФОРМАЦІЯ З ТЕХНІКИ БЕЗПЕКИ

i Уважно прочитайте це керівництво перед встановленням і експлуатацією приладу задля забезпечення власної безпеки та правильної роботи обладнання. Завжди тримайте ці інструкції разом із приладом, навіть у випадку його переміщення чи продажу. Користувачі мають уважно ознайомитись із порядком експлуатації пристрою та технікою безпеки під час користування ним.

Під'єднання електричних дротів має виконувати фахівець.

• Виробник не нестиме відповідальності за жодні пошкодження, що виникли в результаті неправильного або неналежного встановлення.
• Мінімальна безпечна відстань між поверхнею плити та витяжкою становить 650 мм (деякі моделі можуть бути встановлені нижче, дивіться розділи з робочих габаритів і встановлення).
• В інструкції з монтажу газової плити може бути зазначено більшу відстань, ніж у цьому документі. Слід завжди дотримуватись інструкції, де зазначена більша відстань.
  • Переконайтеся, що напруга в мережі відповідає напрузі, зазначеній на паспортній

табличці, яка розташована з внутрішньої сторони витяжки.

• У фіксованій розводці мають бути передбачені засоби вимкнення згідно з правилами монтажу.
• У разі використання пристроїв класу І переконайтесь у тому, що внутрішнє джерело живлення має відповідне за-землення.
• Підключайте витяжку до димоходу за допомогою труби діаметром щонайменше 120 мм. Шлях до димоходу повинен бути якомога коротшим.
• Необхідно дотримуватися норм щодо випуску повітря.
• Не підключайте витяжку до витяжних каналів, через які виводяться гази горіння (з бойлерів, камінів тощо).
• Якщо витяжка використовується разом із неелектричними пристроями (наприклад, пристроями для спалювання газів), у приміщенні необхідно забезпечити належну вентиляцію, щоб уникнути зворотної тяги відпрацьованих газів. Якщо кухонна витяжка використовується в поєднанні з пристроями, які працюють від неелектричних джерел енергії, від'ємний тиску приміщенні не повинен перевищувати 0,04 мбар, щоб уникнути повернення витяжкою газів назад у приміщення.
  • Забороняється спрямовувати

потік повітря у витяжний канал, який використовується для відведення диму від приладів, що працюють на газі або інших типах пального.

• Якщо кабель живлення пошко- джено, його необхідно заміни- ти, придбавши новий кабель у виробника чи його сервісного агента.
• Підключайте штекер до розетки, яка відповідає чинним нормам і розташована в доступному місці.
• Використання технічних і запобіжних заходів щодо викидів регулюється правилами, встановленими місцевими органами влади.

ПОПЕРЕДЖЕННЯ. Перед встановленням витяжки зніміть захисну плівку.

- Використовуйте тільки гвинти й малі деталі для підтримання витяжки.

ПОПЕРЕДЖЕННЯ. Уста- новлення гвинтів або крі- пильного пристрою з пору- шенням наведених інструк- цій може призвести до ураження електричним струмом.

• Не допускається дивитись безпосередньо на джерело світла через оптичні прилади (бінокль, збільшувальне скло та ін.).
• Не фламбуйте страви під витяжкою, оскільки це може

спричинити пожежу.

• Цей пристрій можуть використовувати діти віком від 8 років, особи з обмеженими фізичними, сенсорними або розумовими можливостями, а також особи, які не мають досвіду чи знань, якщо за такими особами наглядатимуть або якщо вони отримають указівки щодо безпечного користування пристроєм і розумітимуть можливі небезпеки. Дітям забороняється гратися з пристроєм. Дітям забороняється чистити й обслуговувати пристрій без нагляду дорослих.

- Необхідно слідкувати, щобдіти не грались із пристроєм.

- Цей пристрій не призначено для використання особами (у тому числі дітьми) з обмеженими фізичними, сенсорними або психічними можливостями, а також особами з відсутністю досвіду чи знань, крім випадків, коли за ними наглядають або їх було попередньопроінструктовано щодо використання пристрою.

Досяжні частини можуть дуже нагрітися під час використання з плитою.

• Чистьте та (або) замінюйте фільтри через зазначений період часу (Є небезпека виникнення пожежі). Див. розділ «Догляд і чищення».
  • У разі використання витяжки

одночасно з приладами, які працюють на газі або інших ви- дах палива, необхідно перед- бачити належну вентиляцію приміщення (не застосовується до приладів, які спрямовують потік повітря тільки назад у приміщення).

- Символ на виробі або його пакуванні вказує, що цей виріб не можна викидати як побутові відходи. Замість цього його потрібно передати у відповідне місце збору для повторної переробки електричного й електронного обладнання. Забезпечивши належну утилізацію виробу, можна допомогти в запобіганні негативним наслідкам для навколишнього середовища та людського здоров'я, які можуть бути викликані неправильною утилізацією цього виробу. Для отримання докладнішої інформації щодо утилізації цього виробу звертайтеся до місцевих органів влади, в службу утилізації по-бутових відходів або в магазин, де було придбано виріб.

2. ЕКСПЛУАТАЦІЯ

• Витяжку було розроблено винятково для домашнього використання з метою усунення запахів на кухні.
• Ніколи не використовуйте витяжку в цілях, для яких вона не призначена.
• Ніколи не залишайте високе відкрите полум'я під витяжкою, коли вона працює.
  • Регулюйте інтенсивність вогню, щоб

він був направлений тільки на дно каструлі, не допускаючи, щоб вогонь охоплював її сторони.

- Під час користування глибокими фритюрницями слід постійно за ними слідкувати, щоб перегріте масло не потрапило на полум'я.

3. ДОГЛЯД I ЧИЩЕННЯ

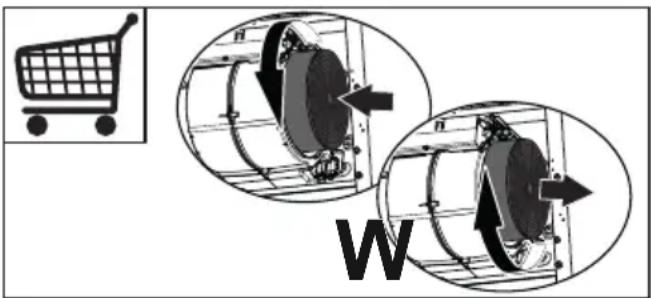

- Фільтризактивованим вугіллям неможна мити або відновлювати. Їх потрібно замінювати приблизно через кожні 4 місяці роботи або частіше в разі особливо інтенсивного користування (W1).

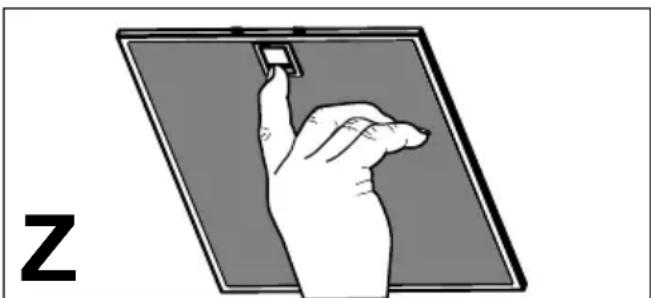

- Фільтри, щоуловлюють жири, необхідно чистити через кожні 2 місяці роботи або частіше у разі особливо інтенсивного користування. Їх можна мити в посудомийній машині (Z) Внаслідок чищення фільтри-жировловлювачі можуть змінювати колір, що жодною мірою не впливає на якість їхньої роботи.

- Чистіть витяжку за допомогою зволоженої тканини або нейтрального рідкого миючого засобу.

4. ЕЕЛЕМЕНТИ КЕРУВАННЯ

ABCD

1

2

3i

Кнопка Функція
A	Натисніть цю кнопку, щоб увімкнути або вимкнути систему освітлення. йї можна активувати за будь-якої швидкості.
	ЗатримкаПідходить для остаточного поглинання залишкових запахів. Довге натискання: активація автоматичного вимкнення з 5-хвилинною затримкою. Його можна активувати за будь-якої швидкості.Вона вимикається натисненням кнопки швидкості або вимкненням двигуна.
B	Легкий дотик. Вмикання й вимикання двигуна на швидкості 1.
C	Легкий дотик. Вмикання двигуна на швидкості 2.
D	Увімкнення двигуна всмоктування на швидкості 3.
	- Натисніть та утримуйте протягом 3 секунд кнопку налаштування швидкості 3 для отримання високої робочої швидкості тривалістю 6 хвилин. Світлодіод блимає.- Натисніть та утримуйте протягом 3 секунд перемикач до закінчення часу 6 хвилин, щоб повернутись до швидкості 3. Світлодіод постійно горить.- Коротко натисніть до закінчення часу 6 хвилин, щоб вимкнути витяжку.

5. ОСВІТЛЮВАЛЬНИЙ ПРИЛАД

- Для заміни звертайтесь в технічну підтримку («Для придбання звертайтесь в технічну підтримку»).
