Tipo de produto	Coifa de exaustão
Marca	Küppersbusch
Modelo	DW8500.1S
Distância mínima de segurança (plano de cozimento)	650 mm
Diâmetro do duto de exaustão	120 mm mínimo
Alimentação elétrica	230 V ~ 50 Hz (conforme placa de identificação)
Classe do aparelho	Classe I (aterramento necessário)
Número de velocidades	3 velocidades + velocidade intensiva temporizada
Iluminação	LED integrado (substituição pelo SAV)
Função de parada diferida (Delay)	Sim, 5 minutos
Tipo de filtro de gordura	Filtro metálico lavável (lava-louças)
Tipo de filtro de carvão	Filtro de carvão ativado não lavável, substituível
Frequência de limpeza do filtro de gordura	A cada 2 meses (ou mais conforme o uso)
Frequência de substituição do filtro de carvão	A cada 4 meses aproximadamente
Uso com aparelhos a combustão	Ventilação adequada necessária, pressão negativa máxima 0,04 mbar
Material	Aço inoxidável (conforme modelo)
Instalação	Recomendada por um técnico qualificado
Dimensões (L x P x A)	Consultar o manual para as medidas exatas
Peso	Aproximadamente 15 kg (estimativa)

Perguntas frequentes - DW8500.1S Küppersbusch

Qual é a altura mínima de instalação entre a coifa e o fogão?

A distância mínima de segurança é de 650 mm entre o plano de cozimento e a coifa. Verifique as instruções do seu fogão a gás se uma altura superior for especificada.

Como limpar e manter os filtros?

Os filtros de gordura são limpos a cada 2 meses na lava-louças ou à mão. Os filtros de carvão ativado não são laváveis e devem ser substituídos a cada 4 meses aproximadamente.

Posso usar a coifa com um fogão a gás?

Sim, mas certifique-se de que o ambiente esteja adequadamente ventilado para evitar o retorno de gás. A pressão negativa não deve exceder 0,04 mbar.

Como substituir a lâmpada de iluminação?

A iluminação é integrada. Para a substituição, entre em contato com o Serviço de Assistência Técnica autorizado.

O que fazer se a coifa não ligar?

Verifique primeiro a alimentação elétrica (tomada, fusível). Se a coifa estiver com defeito, mande reparar por um profissional. Não tente reparar você mesmo.

Como ativar a função de parada diferida?

Pressione longamente a tecla Delay (tecla A) para ativar o desligamento automático após 5 minutos. Para desativar, pressione uma tecla de velocidade ou desligue o motor.

Qual é a velocidade de aspiração máxima?

A coifa possui 3 velocidades normais e uma velocidade intensiva temporizada de 6 minutos (acessível mantendo pressionada a tecla de velocidade 3).

A coifa é compatível com instalação em recirculação?

Sim, a coifa pode ser usada em versão de recirculação com um filtro de carvão ativado. Certifique-se de instalar o filtro e respeitar as dimensões do duto.

Onde encontrar as dimensões exatas da coifa?

As dimensões precisas estão detalhadas no manual para download. Entre em contato com o fabricante se precisar de medidas específicas.

Como programar a velocidade intensiva?

Mantenha pressionada a tecla de velocidade 3 por 3 segundos para ativar a velocidade intensiva por 6 minutos. O indicador pisca. Antes do fim, você pode manter 3 s para voltar à velocidade 3 ou pressionar brevemente para desligar.

MANUAL DE UTILIZADOR DW8500.1S Küppersbusch

PT LIVRO DE INSTRUÇÕES PARA UTILIZAÇÃO 24

IT LIBRETTO DI USO 28

SV ANVÄNDNINGSHANDBOK....32

NO BRUKSVEILEDNING....35

FI KÄYTTÖOHJEET....38

DA BRUGSVEJLEDNING....41

Para sua segurança e funcionamento correto do aparelho, agradecemos que leia este manual com atenção, antes da instalação e colocação em funcionamento do aparelho. Conserve estas instruções sempre junto do aparelho, mesmo em caso de cedência ou transferência a terceiros. É importante que os utilizadores tenham conhecimento de todas as características de funcionamento e de segurança do aparelho.

A ligação dos cabos deve ser realizada por um técnico competente.

• O fabricante declina toda e qualquer responsabilidade por eventuais danos decorrentes da instalação ou utilização incorreta ou imprópria do aparelho.
• A distância mínima de segurança entre a placa de cozedura e o exaustor é de 650 mm (alguns modelos poderão ser instalados a altura inferior; consulte o parágrafo sobre as dimensões de trabalho e a instalação).
• Se nas instruções de instalação da placa de cozinha a gás estiver especificada uma distância maior, é necessário respeitá-la.

• Verifique se a tensão da rede elétrica corresponde à indicada na chapa de caraterísticas aplicada no interior do exaustor.

• Os dispositivos de seccionamento devem ser montados na instalação elétrica fixa, em conformidade com a legislação sobre sistemas de cablagem.

• Para os aparelhos da Classe I, certifique-se de que a rede elétrica doméstica dispõe de um sistema eficaz de ligação à terra.
• Ligue o aspirador à chaminé utilizando um tubo de, pelo menos, 120 mm de diâmetro. O caminho percorrido pelo fumo deve ser o mais curto possível.
• Devem ser respeitadas todas as disposições da legislação em matéria de evacuação de ar.
• Não ligue o exaustor a condutas de fumo que transportem fumos de combustão (por ex. caldeiras, lareiras, etc.).
• Se o exaustor for utilizado em conjunto com aparelhos não elétricos (por ex. aparelhos alimentados a gás), deve ser tida em devida conta a necessidade de assegurar um grau suficiente de ventilação no aposento, para impedir o retorno dos gases de exaustão. Quando o exaustor é utilizado em conjunto com outros aparelhos não alimentados eletricamente, a pressão negativa no aposento não deve ultrapassar 0,04 mbar, para evitar que os fumos retornem ao aposento através do exaustor.
• O ar não deve ser evacuado através de condutas utilizadas para descarregar o fumo

de aparelhos de combustão alimentados a gás ou outros combustíveis.

• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante ou por um técnico do serviço de assistência.
• Ligue a ficha a uma tomada em conformidade com os regula-mentos em vigor, numa posição acessível.
• Em relação às medidas técnicas e de segurança que é necessário respeitar para evacuar o fumo, é importante seguir atentamente os regulamentos estabelecidos pelas autoridades locais.

ADVERTÊNCIA: antes de instalar o exaustor, retire as películas de proteção.

- Utilize apenas parafusos e quinquilharia apropriada para o exaustor.

ADVERTÊNCIA: a não utilização de parafusos ou elementos de fixação em conformidade com estas instruções pode causar riscos elétricos.

• Não olhe diretamente para a luz com instrumentos óticos (binóculo, lupa....).
• Não cozinhe flamejados debaixo do exaustor, porque há risco que incêndio.
• Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e por pessoas

com capacidades físicas, sensoriais ou mentais diminuídas ou com experiência e conhecimento insuficientes, desde que sejam vigiadas e tenham recebido instrução sobre a utilização do aparelho de forma segura e compreendam os perigos que o seu uso comporta. As crianças não devem brincar com o aparelho. A limpeza e manutenção do aparelho não devem ser realizadas por crianças, a não ser sob vigilância.

• Vigie as crianças, certificando-se de que não brinquem com o aparelho.
• O aparelho não deve ser utilizado por pessoas (incluindo crianças) com capacidades psico-físico-sensoriais diminuídas ou com experiência e conhecimentos insuficientes, salvo se vigiadas atentamente e instruídas.

As partes acessíveis podem aquecer muito durante a utilização dos aparelhos de cozedura.

• Limpe e/ou substitua os filtros, respeitando os intervalos de tempo especificados pelo fabricante (perigo de incêndio). Consulte o parágrafo Manutenção e limpeza.
• Deve haver uma ventilação adequada no aposento, sempre que o exaustor for utilizado simultaneamente com apare-

Ihos que utilizem gás ou outros combustíveis (não aplicável a aparelhos que apenas descarregam ar no aposento).

- O símbolo colocado no produto ou na sua embalagem indica que o produto não pode ser eliminado como lixo doméstico. Deverá ser entregue num centro de recolha seletiva próprio para reciclagem de resíduos de equipamentos elétricos e eletrónicos. A eliminação correta deste produto contribui para evitar os possíveis efeitos negativos para o meio ambiente e a saúde que seriam criados pela manipulação imprópria dos seus resíduos. Para mais informações sobre o local onde entregar o produto para reciclagem, contacte a delegação local, os serviços municipais ou a loja onde comprou o produto.

2. UTILIZAÇÃO

• O exaustor foi concebido exclusivamente para uso doméstico, para eliminar os cheiros da cozinha.
• Nunca utilize o exaustor senão para o fim para que foi concebido.
• Nunca deixe chamas altas desprotegidas sob o exaustor, quando estiver em funcionamento.
• Ajuste a intensidade da chama de maneira a não ultrapassar o diâmetro do fundo da panela utilizada, certificando-se de que não incide dos lados.
• As fritadeiras devem ser vigiadas constantemente durante o funcionamento, porque as gorduras e óleos excessivamente aquecidos são facilmente inflamáveis.

3. LIMPEZA E MANUTENÇÃO

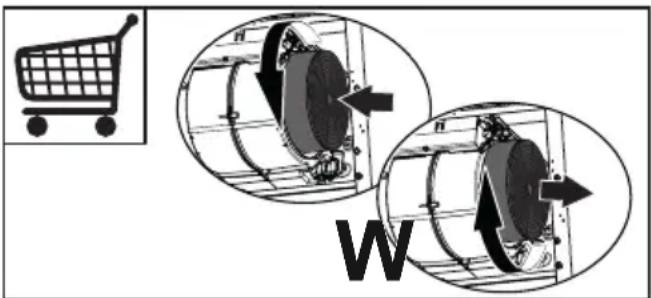

- O filtro de carvão ativado não é lavável e não pode ser regenerado. Deve ser substituído cada 4 meses de funcionamento, ou com maior frequência no caso de uso muito intenso (W).

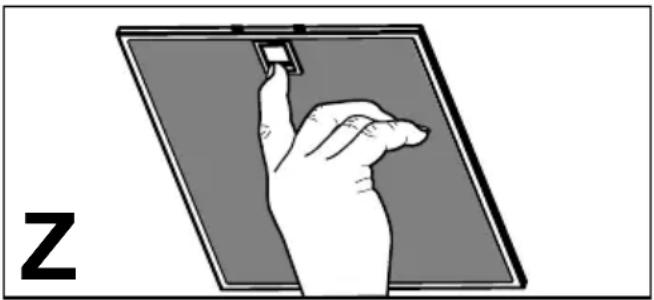

- Os filtros antigordura devem ser limpos cada 2 meses de funcionamento, ou com maior frequência no caso de uso muito intenso, e podem ser lavados na máquina de lavar louça (Z). Durante a limpeza dos filtros antigordura, podem ocorrer alterações de cor que não prejudicam de forma alguma a sua função.

- Limpe o exaustor com um pano húmido e detergente líquido neutro.

4. COMANDOS

☀	1	2	3i
|ABCD	|	|	|

Tecla	Função
A	Prima brevemente a tecla, para acender/apagar a luz do aparelho.Ativável a partir de qualquer velocidade.
	DelayFunção indicada para completar a eliminação dos cheiros residuais. Pode ser ativada em todas as velocidades.Exercendo uma pressão prolongada,ativará o processo automático de desativação retardado de 5 minutos.Desativa-se pressionando a tecla da velocidade ou desligando o motor.
B	Pressão breve. Liga e desliga o moto de aspiração na velocidade I.
C	Pressão breve. Liga e desliga o moto de exaustão na velocidade II.
D	Liga o motor de exaustão à velocidade III.- Prima e mantenha premido durante 3 segundos o botão de configuraçãoda velocidade 3 para obter uma velocidade de funcionamento elevada com uma duração de 6 minutos. O LED pisca.- Prima e mantenha premido o interruptordurante 3 segundos antes do fim dos 6 minutos, para regressar à velocidade 3. O LED permanece aceso.- Prima curtamente antes do fim dos 6 minutos, para desligar o exaustor.

5. ILUMINAÇÃO

- Para substituição, contacte a assistência técnica (“Para compra, dirija-se à assistência técnica”).
