Tipo di prodotto	Cappa aspirante
Marca	Küppersbusch
Modello	DW8500.1S
Distanza minima di sicurezza (piano cottura)	650 mm
Diametro del condotto di evacuazione	120 mm minimo
Alimentazione elettrica	230 V ~ 50 Hz (secondo targa dati)
Classe apparecchio	Classe I (messa a terra obbligatoria)
Numero di velocità	3 velocità + velocità intensiva temporizzata
Illuminazione	LED integrato (sostituzione da parte del servizio assistenza)
Funzione spegnimento ritardato (Delay)	Sì, 5 minuti
Tipo di filtro antigrasso	Filtro metallico lavabile (lavastoviglie)
Tipo di filtro al carbone	Filtro al carbone attivo non lavabile, sostituibile
Frequenza di pulizia filtro antigrasso	Ogni 2 mesi (o più a seconda dell'uso)
Frequenza di sostituzione filtro al carbone	Ogni circa 4 mesi
Utilizzo con apparecchi a combustione	Ventilazione adeguata richiesta, pressione negativa max 0,04 mbar
Materiale	Acciaio inossidabile (a seconda del modello)
Installazione	Consigliata da un tecnico competente
Dimensioni (L x P x A)	Fare riferimento al manuale per le misure esatte
Peso	Circa 15 kg (stima)

Domande frequenti - DW8500.1S Küppersbusch

Qual è l'altezza di installazione minima tra la cappa e il piano cottura?

La distanza di sicurezza minima è di 650 mm tra il piano cottura e la cappa. Verificare le istruzioni del piano cottura a gas se viene specificata un'altezza superiore.

Come pulire e mantenere i filtri?

I filtri antigrasso si puliscono ogni 2 mesi in lavastoviglie o a mano. I filtri al carbone attivo non si puliscono e devono essere sostituiti ogni circa 4 mesi.

Posso usare la cappa con un piano cottura a gas?

Sì, ma assicurarsi che la stanza sia adeguatamente ventilata per evitare il riflusso di gas. La pressione negativa non deve superare 0,04 mbar.

Come sostituire la lampadina dell'illuminazione?

L'illuminazione è integrata. Per la sostituzione, contattare il Servizio assistenza autorizzato.

Cosa fare se la cappa non si avvia?

Controllare prima l'alimentazione elettrica (presa, fusibile). Se la cappa è guasta, farla riparare da un professionista. Non tentare di riparare da soli.

Come attivare la funzione di spegnimento ritardato?

Tenere premuto il tasto Delay (tasto A) per attivare lo spegnimento automatico dopo 5 minuti. Per disattivare, premere un tasto di velocità o spegnere il motore.

Qual è la velocità di aspirazione massima?

La cappa dispone di 3 velocità normali e di una velocità intensiva temporizzata di 6 minuti (accessibile tenendo premuto il tasto di velocità 3).

La cappa è compatibile con un'installazione in ricircolo?

Sì, la cappa può essere utilizzata in versione ricircolo con un filtro al carbone attivo. Assicurarsi di installare il filtro e rispettare le dimensioni del condotto.

Dove trovare le dimensioni esatte della cappa?

Le dimensioni precise sono dettagliate nel manuale scaricabile. Contattare il produttore se si hanno bisogno di misure specifiche.

Come programmare la velocità intensiva?

Tenere premuto il tasto di velocità 3 per 3 secondi per attivare la velocità intensiva per 6 minuti. L'indicatore lampeggia. Prima della fine, è possibile tenere premuto 3 s per tornare alla velocità 3 o premere brevemente per spegnere.

MANUALE UTENTE DW8500.1S Küppersbusch

IT 1. INFORMAZIONI SULLA SICUREZZA

Per la propria sicurezza e per il corretto funzionamento dell'apparecchio, si prega di leggere attentamente questo manuale prima dell'installazione e della messa in funzione. Tenere queste istruzioni sempre insieme all'apparecchio, anche in caso di cessione o trasferimento a terzi. È importante che gli utilizzatori conoscano tutte le caratteristiche di funzionamento e sicurezza dell'apparecchio.

Il collegamento dei cavi deve essere effettuato da un tecnico competente.

• Il fabbricante non potrà ritenersi responsabile per eventuali danni risultanti da un'installazione o utilizzazione impropria.
• La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcuni modelli possono essere installati a un'altezza inferiore; vedere il paragrafo relativo alle dimensioni di lavoro e all'installazione).
• Se le istruzioni di installazione del piano cottura a gas specificano una distanza maggiore di quella sopra indicata, è necessario tenerne conto.
• Controllare che la tensione di rete corrisponda a quella indicata sulla targa dati applicata

all'interno della cappa.

• I dispositivi di sezionamento devono essere installati nell'impianto fisso in conformità alle normative sui sistemi di cablaggio.
• Per gli apparecchi di Classe I, controllare che la rete di alimentazione domestica disponga di un adeguato collegamento a massa.
• Collegare la cappa alla canna fumaria con un tubo di diametro minimo di 120 mm. Il percorso dei fumi deve essere il più corto possibile.
• Devono essere rispettate tutte le normative riguardanti lo scarico dell'aria.
• Non collegare la cappa aspirante ai condotti fumari che trasportano fumi di combustione (per es. di caldaie, camini ecc.).
• Se la cappa è utilizzata in combinazione con apparecchi non elettrici (per es. apparecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. Quando la cappa per cucina è utilizzata in combinazione con apparecchi non alimentati dalla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare che i fumi vengano riaspirati nel locale dalla cappa.
  • L'aria non deve essere eva-

cuata attraverso un condotto utilizzato per lo scarico dei fumi da apparecchi di combustione alimentati a gas o altri combustibili.

• Il cavo di alimentazione, se danneggiato, deve essere sostituito dal fabbricante o da un tecnico del servizio assistenza.
• Collegare la spina ad una presa di tipo conforme alle normative vigenti e in posizione accessibile.
• Relativamente alle misure tecniche e di sicurezza da adottare per lo scarico dei fumi è importante attenersi scrupolo-samente ai regolamenti stabiliti dalle autorità locali.

AVVERTENZA: prima di installare la cappa, rimuovere le pellicole di protezione.

- Usare solo viti e minuteria di tipo idoneo per la cappa.

AVVERTENZA: la mancata installazione delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni può comportare rischi di scosse elettriche.

• Non osservare direttamente con strumenti ottici (binocolo, lente d'ingrandimento....).
• Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un incendio.
• Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da

persone con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, purché attentamente sorvegliati e istruiti su come utilizzare in modo sicuro l'apparecchio e sui pericoli che ciò comporta. Assicurarsi che i bambini non giochi con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono essere effettuate da bambini, a meno che non siano sorvegliati.

- Sorvegliare i bambini, assicurandosi che non giochino con l'apparecchio.

- L'apparecchio non deve essere utilizzato da persone (bambini compresi) con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, a meno che non siano attentamente sorvegliate e istruite.

Le parti accessibili possono diventare molto calde durante l'uso degli apparecchi di cottura.

• Pulire e/o sostituire i filtri dopo il periodo di tempo specificato (pericolo di incendio). Vedere il paragrafo Manutenzione e pulizia.
• Deve essere presente un'adeguata ventilazione nel locale quando la cappa è utilizzata contemporaneamente ad apparecchi che utilizzano gas o

altri combustibili (non applicabile ad apparecchi che scaricano unicamente l'aria nel locale).

- Il simbolo Ⓧ sul prodotto o sulla sua confezione indica che il prodotto non può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposito centro di raccolta per il riciclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuirà a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadeguato. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove è stato acquistato il prodotto.

2. USO

• La cappa aspirante è progettata esclusivamente per l'uso domestico allo scopo di eliminare gli odori dalla cucina.
• Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata.
• Non lasciare mai fiamme alte sotto la cappa quando è in funzione.
• Regolare l'intensità della fiamma in modo da dirigerla esclusivamente verso il fondo del recipiente di cottura, assicurandosi che non ne avvolga i lati.
• Le friggitrici devono essere costante- mente controllate durante l'uso: l'olio surriscaldato potrebbe incendiarsi.

3. PULIZIA E MANUTENZIONE

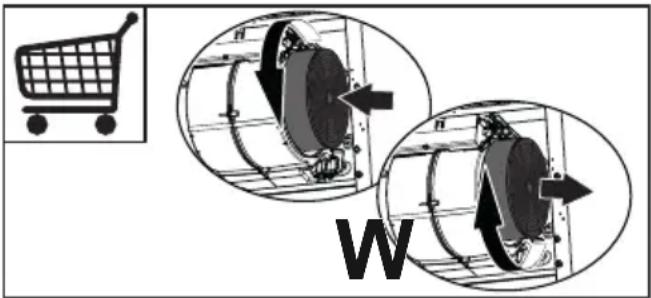

- Il filtro al carbone attivo non è lavabile né è rigenerabile e deve essere sostituito ogni 4 mesi di funzionamento circa o più frequentemente in caso di utilizzo molto intenso (W).

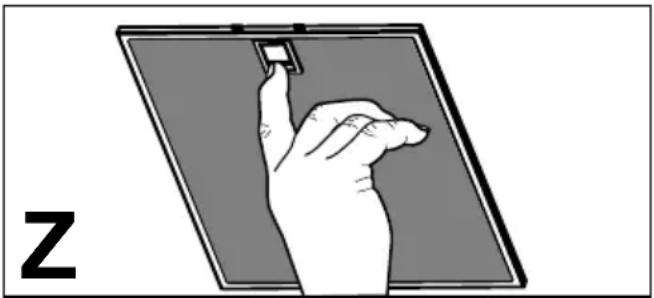

- I filtri antigrasso devono essere puliti ogni 2 mesi di funzionamento o più frequentemente in caso di utilizzo molto intenso e possono essere lavati in lavastoviglie (Z). Durante la pulizia dei filtri antigrasso possono verificarsi delle alterazioni di colore che non ne compromettono in alcun modo la funzione.

- Pulire la cappa utilizzando un panno umido e un detergente liquido neutro.

4. COMANDI

Tasto Funzione
A	Premendo brevemente il tasto, si accende/spegne l'impianto di illuminazione. Attivabile a partire da qualsiasi velocità.
	Delay Adatto per completare l'eliminazione di odori residui. Può essere attivato da ogni velocità. Con una lunga pressione attiva lo spegnimento automatico ritardato di 5 minuti. Si disattiva premendo il tasto della velocità, spegnendo il motore.
B	Breve pressione. Accende e spegne il motore di aspirazione alla prima velocità.
C	Breve pressione. Accende e spegne il motore di aspirazione alla seconda velocità.
D	Accende il motore di aspirazione alla terza velocità.
	- Premere e tenere premuto per 3 secondi il pulsante di impostazione della velocità 3 per ottenere una velocità di funzionamento elevata con una durata di 6 minuti. Il LED lampeggia. - Premere e tenere premuto l'interruttore per 3 secondi prima del termine dei 6 minuti per tornare alla velocità 3. Il LED rimane acceso. - Premere brevemente prima del termine dei 6 minuti per spegnere la cappa.

5. ILLUMINAZIONE

- Per la sostituzione contattare l'Assistenza Tecnica ("Per l'acquisto rivolgersi all'assistenza tecnica").
