DW8500.1S - Digestoř Küppersbusch - Bezplatný návod k obsluze

Typ produktu	Odsavač par
Značka	Küppersbusch
Model	DW8500.1S
Minimální bezpečná vzdálenost (varná deska)	650 mm
Průměr odtahového potrubí	minimálně 120 mm
Elektrické napájení	230 V ~ 50 Hz (dle typového štítku)
Třída spotřebiče	Třída I (vyžaduje uzemnění)
Počet rychlostí	3 rychlosti + časovaná intenzivní rychlost
Osvětlení	Integrované LED (výměna servisem)
Funkce odloženého vypnutí (Delay)	Ano, 5 minut
Typ tukového filtru	Pratelný kovový filtr (myčka nádobí)
Typ uhlíkového filtru	Nepratelný aktivní uhlíkový filtr, vyměnitelný
Frekvence čištění tukového filtru	Každé 2 měsíce (nebo častěji dle použití)
Frekvence výměny uhlíkového filtru	Přibližně každé 4 měsíce
Použití se spotřebiči na spalování	Vyžadováno adekvátní větrání, maximální podtlak 0,04 mbar
Materiál	Nerezová ocel (dle modelu)
Instalace	Doporučeno kvalifikovaným technikem
Rozměry (Š x H x V)	Viz návod pro přesné rozměry
Hmotnost	Přibližně 15 kg (odhad)

Často kladené otázky - DW8500.1S Küppersbusch

Jaká je minimální instalační výška mezi digestoří a varnou deskou?

Minimální bezpečná vzdálenost mezi varnou deskou a digestoří je 650 mm. Zkontrolujte pokyny vašeho plynového sporáku, pokud je stanovena větší výška.

Jak čistit a udržovat filtry?

Tukové filtry se čistí každé 2 měsíce v myčce nádobí nebo ručně. Aktivní uhlíkové filtry se nečistí a musí být vyměněny přibližně každé 4 měsíce.

Mohu použít digestoř s plynovým sporákem?

Ano, ale ujistěte se, že místnost je řádně větraná, aby se zabránilo zpětnému toku plynu. Podtlak nesmí překročit 0,04 mbar.

Jak vyměnit žárovku osvětlení?

Osvětlení je integrované. Pro výměnu kontaktujte autorizovaný servis.

Co dělat, když digestoř nefunguje?

Nejprve zkontrolujte elektrické napájení (zásuvka, pojistka). Pokud je digestoř v poruše, nechte ji opravit odborníkem. Nepokoušejte se o opravu sami.

Jak aktivovat funkci odloženého vypnutí?

Dlouhým stisknutím tlačítka Delay (tlačítko A) aktivujete automatické vypnutí po 5 minutách. Pro deaktivaci stiskněte tlačítko rychlosti nebo vypněte motor.

Jaká je maximální rychlost odsávání?

Digestoř má 3 normální rychlosti a časovanou intenzivní rychlost po dobu 6 minut (dostupná podržením tlačítka rychlosti 3).

Je digestoř kompatibilní s instalací v režimu recirkulace?

Ano, digestoř lze použít v režimu recirkulace s aktivním uhlíkovým filtrem. Dbejte na instalaci filtru a dodržení rozměrů potrubí.

Kde najít přesné rozměry digestoře?

Přesné rozměry jsou uvedeny v ke stažení dostupném návodu. Pokud potřebujete konkrétní rozměry, kontaktujte výrobce.

Jak naprogramovat intenzivní rychlost?

Podržte tlačítko rychlosti 3 po dobu 3 sekund pro aktivaci intenzivní rychlosti na 6 minut. Kontrolka bliká. Před koncem můžete podržet 3 s pro návrat na rychlost 3 nebo krátce stisknout pro vypnutí.

NÁVOD K OBSLUZE DW8500.1S Küppersbusch

Pro vlastní bezpečnost a za účelem rádného fungování přístroje prosíme, abyste si před jeho instalací a zprovozněním pozorně přečetli tuto příručku. Tuto příručku je třeba uchovávat stále spolu s přístrojem, a to i v případě, že přístroj bude poskytnut nebo prodán třetím osobám. Je důležité, aby se uživatelé seznámili s veškerými aspekty fungování a bezpečnosti přístroje.

Připojení kabelů musí provést kompetentní technik.

• Výrobce není odpovědný za případné škody způsobené nesprávně provedenou instalací či nesprávným používáním přístroje.
• Minimální bezpečnostní vzdálenost mezi varnou plochou a odsávací digestoří je 650 mm (některé modely mohou být nainstalovány do nižší výšky; viz odstavec týkající se provozních rozměrů a instalace).
• Jestliže je v návodu k instalaci plynového sporáku uvedena větší vzdálenost než výše uvedená, je třeba to vzít v úvahu.
• Zkontrolujte, zda sít'ové napětí odpovídá hodnotám uvedeným na štítku uvnitř digestoře.
• Vypínací zařízení musí být nainstalována do pevného systému v souladu s předpisy o elektro-

instalaci.

- U přístrojů třídy I zkontrolujte, zda je síť domácího napájení vhodně uzemněna.

- Připojte digestoř k dýmníku pomocí trubice o minimálním průměru 120 mm. Trasa výparů musí být co nejkratší.

- Musí být dodrženy všechny nor- my týkající se odvodu vzduchu.

- Nepřipojujte odsávací digestoř ke komínům, které odvádějí zplodiny ze spalování (např. kotle, komíny apod.)

- Pokud je digestoř používána v kombinaci s neelektrickými přístroji (např. plynovými), musí být v místnosti zaručeno dostatečné větrání, aby nemohlo dojít k návratu plynových zplodin. Jestliže je kuchyňská digestoř používána v kombinaci s přístroji, které nejsou napájeny elektrickým proudem, záporný tlak v místnosti nesmí být vyšší než 0,04 mbar, aby nemohlo dojít ke zpětnému nasávání výparů do místnosti, kde se nachází digestoř.

- Vzduch nesmí být odváděn přes potrubí používané pro odvod výparů ze spalovacích zařízení fungujících na plyn nebo na jiná paliva.

- Pokud je napájecí kabel poškozen, jeho výměnu může provádět pouze výrobce nebo jeho servisní technik.

- Připojte zástrčku do zásuvky odpovídající normám a ve snadno přístupné poloze.

- Při realizaci technických a bezpečnostních rozměrů pro odvod výparů je třeba pečlivě dodržovat předpisy stanovené místními orgány.

UPOZORNĚNÍ: Před insta- lací digestoře odstraňte ochranné fólie.

- Použijte pouze šrouby a spojovací materiál vhodného typu pro digestoř.

UPOZORNĚNÍ: Nebudou-li šrouby či upevňovací zařízení namontovány podle tohoto návodu, mohlo by vzniknout nebezpečí zasažení elektrickým proudem.

- Nepozorujte přímo optickými přístroji (dalekohledem, lupou....).

- Pod kuchyňskou digestoří nepři-pravujte flambované pokrmy, je zde nebezpečí požáru.

- Tento přístroj může být používán dětmi ve věku nad 8 let a osobami se sníženými psycho-fyzickými-smyslovými nebo duševními schopnostmi nebo bez patřičných zkušeností a znalostí, pokud jsou pod pečlivým dohledem nebo byly seznámeny s pokyny k použití přístroje bezpečným způsobem a rozumí jeho rizikům. Zkontrolujte, zda si děti nehrají s přístrojem. Čištění a údržba, které mají být vykonávány uživatelem, nesmí být prováděny dětmi, pokud nejsou pod dohledem.

- Děti musí být pod dohledem,

kontrolujte, aby si nehrály s přístrojem.

- Přístroj nesmí být používán oso- bami (včetně dětí) se sníženými psycho-fyzicko-smyslovými schopnostmi nebo s nedostateč- nými zkušenostmi či znalostmi, s výjimkou případů, kdy jsou pod dostatečným dohledem a byly dostatečně poučeny.

Některé přístupné části mo- hou při používání varných přístrojů dosahovat vysokých teplot.

• Vyčistěte a/nebo vyměňte filtry po uvedené době (nebezpečí vznícení). Řidťe se odstavcem Údržba a čištění.
• Pokud je digestoř používána současně s plynovými přístroji nebo přístroji, které používají nějaké jiné palivo, v místnosti musí být vhodné větrání (neaplikuje se na přístroje, které pouze vypouštějí vzduch do místnosti)
• Symbol 📄na výrobku nebo na jeho obalu označuje, že výrobek nemůže být zlikvidován jako normální domácí odpad. Výrobek, který má být likvidován, musí být odevzdán do specializovaných sběren pro recyklaci elektrických a elektronických komponentů. Tím, že se ujistíte o řádném provedení likvidace tohoto výrobku, přispějete k zabránění případného negativního dopadu na životní prostředí a na zdraví osob, který by mohla

mít nesprávně provedená likvidace. Podrobnější informace o recyklaci tohoto výrobku získáte na obecním úřadě, v místním podniku pro sběr domácího odpadu nebo v obchodě, kde jste spotřebič zakoupili.

2 POUŽITÍ

• Odsávací digestoř je projektována výlučně pro domácí použití, k odstraňování pachů z kuchyně.
• Nikdy nepoužívejte digestoř k jiným účelům než k těm, pro které je určena.
• Nikdy nenechávejte pod digestoří při chodu vysoký plamen.
• Seřid'te intenzitu plamene tak, aby byl nasměrován pouze na dno varné nádoby a ujistěte se, aby nešlehal po jejích stranách.
• Kontrolujte fritovací hrnce během používání: příliš zahřátý olej by se mohl vznítit.

3. ČIŠTĚNÍ A ÚDRŽBA

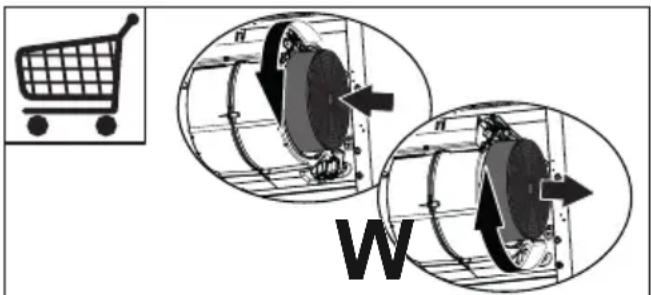

- Uhlíkový filtr nelze mýt ani regenerovat, ale je třeba ho vyměnit zhruba po každých 4 měsících používání nebo v případě potřeby i častěji (W).

- Tukové filtry je třeba čistit po každých 2 měsících používání nebo i častěji v případě intenzívního používání, je možné je mýt v myčce (Z). Během čištění tukových filtrů může dojít ke změnám barvy, které nijak neovlivňují fungování.

- Digestoř čistěte navlhčeným hadrem a neutrálním tekutým čisticím prostředkem.

4. OVLADAČE

Tlačítko	Funkce
A	Při krátkém stisknutí tlačítka se zapne/vypne systém osvětlení.Lze aktivovat z jakékoliv rychlosti.
	DelayVhodné pro odstranění zbylého zápachu. Může být aktivována z jakékoliv rychlosti. Při delším stisknutí spouští automatické vypnutí s časovým posunem o 5’.Deaktivuje se stisknutím tlačítka rychlosti, což vypne motor.
B	Krátké stisknutí. Spouští a vypíná motor nasávání s druhou rychlostí.
C	Krátké stisknutí. Spouští a vypíná motor nasávání s druhou rychlostí.
D	Zapíná motor odsávání s třetí rychlostí.- Stisknutím a podržením tlačítka nastavení rychlosti 3 po dobu 3 sekund dosáhnete vysokých provozních otáček s dobou trvání 6 minut. Kontrolka LED bude blikat.- Pro návrat na rychlost 3 stiskněte a podržte spínač 3 sekundy před koncem 6 minut. Kontrolka LED zůstane svítit.- Stiskněte krátce před uplynutím 6 minut pro vypnutí digestoře.

5. OSVĚTLENÍ

- Pro výměnu kontaktujte oddělení technického servisu („Pro nákup se obrat'te na oddělení technického servisu“).
