ПОСІБНИК КОРИСТУВАЧА BSA 18 LED 5000 DUO-S METABO

uk Оригінальна інструкція з експлуатації 51

Оригінальна інструкція з експлуатації

1. Загальні правила техніки безпеки

ПОПЕРЕДЖЕННЯ – 3 метою зниження ризику отримання травм прочитайте цю інструкцію з експлуатації.

ПОПЕРЕДЖЕННЯ — Ознайомтеся з усіма правилами та вказівками з

техніки безпеки. Недотримання правил та вказівок з техніки безпеки може призвести до ураження електричним струмом, пожежі та/або тяжких тілесних ушкоджень.

Зберігайте правила та вказівки з техніки безпеки для майбутнього використання. а) Заряджайте акумуляторні батареї лише за допомогою зарядних пристроїв, рекомендованих виробником. Використання невідповідного зарядного пристрою може призвести до пожежі.

Використовуйте в освітлювальних приладах виключно спеціально призначені для цього акумуляторні батареї. Використання інших акумуляторних батарей може призводити до травм та пожежі.

Не зберігайте акумуляторну батарею, якою ви не користуєтесь, поряд із канцелярськими скріпками, монетами, ключами, цвяхами, гвинтами або іншими невеликими металевими предметами, які можуть спричинити перемикання контактів. Коротке замикання між контактами акумуляторної батареї може призвести до опіків або пожежі.

При неправильному використанні з акумуляторної батареї може витекти рідина. Уникайте контакту з нею. При випадковому контакті промийте відповідне місце водою. Якщо рідина потрапила в очі, додатково зверніться до лікаря. Акумуляторна рідина може спричиняти подразнення шкіри або опіки.

Заборонено виконувати роботи з освітлювальним приладом у вибухонебезпечних атмосферах, що містять легкозаймисті рідини, гази або пил. Освітлювальний прилад може генерувати іскри, які можуть спричинити загоряння пилу або випарів.

Запобігайте ненавмисному вмиканню пристрою. Переконайтеся, що освітлювальний прилад вимкнений, перш ніж під'єднувати акумуляторну батарею або вставляти в розетку, піднімати чи переносити освітлювальний прилад. Тримання пальця на вимикачі під час перенесення приладу або підключення в розетку увімкнутого приладу може призвести до травм (засліплення).

Завжди вимикайте освітлювальний прилад, коли він не використовується.

Не користуйтеся електроприладом з пошкодженим вимикачем. Електроприлад, який не вмикається або не вимикається, становить небезпеку і його потрібно відремонтувати.

Перед тим як заміняти приладдя, налаштовувати, чистити або покласти на зберігання прилад, вийміть акумуляторну батарею або від'єднайте прилад від розетки. Такі заходи запобігають випадковому увімкненню освітлювального приладу.

Зберігайте освітлювальний прилад в недоступному для дітей місці, коли він не використовується. Не дозволяйте користуватися приладом особам, які не знайомі з його роботою або не читали ці вказівки. Електроприлади становлять небезпеку у разі користування ними недосвідченими особами.

Ретельно доглядайте за приладом. Переконайтеся, що рухомі частини працюють належним чином і не заклинені, деталі не зламані та не пошкоджені й функції освітлювального приладу не порушено. Пошкоджені деталі необхідно відремонтувати в авторизованій майстерні, перш ніж знову користуватися електроінструментом. Багато нещасних випадків трапляється внаслідок неналежного технічного обслуговування електроприладів.

Забороняється використовувати освітлювальний прилад з пошкодженим або відсутнім склом.

Використовуйте освітлювальний прилад, приладдя тощо відповідно до вказівок у цій інструкції з експлуатації. Зважайте при цьому на умови роботи та специфіку виконуваної роботи. Використання електроприладів для робіт, для яких вони не передбачені, може призвести до небезпечних ситуацій.

Доручайте ремонт освітлювального приладу виключно кваліфікованим фахівцям та лише з використанням оригінальних запчастин. Це допоможе забезпечити роботу пристрою протягом тривалого часу.

Тримайте освітлювальний прилад на безпечній відстані від джерел нагрівання та вогню. Не зберігайте освітлювальний прилад у середовищі з високою або надмірною вологістю. Також не зберігайте прилад у місцях, де температура може сягати або перевищувати 40 °С. Зокрема, до таких місць належать садові будиночки, автомобілі або металеві споруди у літню пору.

Не залишайте освітлювальний прилад під дощем.

Стежте за тим, щоб освітлювальний прилад не залишався ввімкненим з необачності.

За жодних умов не використовуйте освітлювальний прилад, якщо у ньому відсутні деякі компоненти або були здійснені недозволені конструктивні зміни. Не вмикайте освітлювальний прилад, якщо його деталі або захисні пристрої відсутні або пошкоджені.

Стежте, щоб положення приладу було стійким!

Захищайте акумуляторні блоки від вологи!

Не піддавайте акумуляторні блоки впливу відкритого вогню!

Не використовуйте пошкоджені або деформовані акумуляторні блоки!

Не розкривайте акумуляторні блоки!

Не торкайтеся контактів акумуляторного блока і не закорочуйте їх!

З несправного літій-іонного акумуляторного блока може витікати слабокисла горюча рідина!

Якщо електроліт пролився і потрапив на шкіру, негайно промийте цю ділянку великою кількістю води. У випадку потрапляння

електроліту в очі промийте їх чистою водою і терміново зверніться до лікаря!

Попередження про загальну безпеку!

Не утилізуйте акумуляторні блоки разом з побутовими відходами! Здавайте несправні чи відпрацьовані акумуляторні блоки дилерові фірми Metabo!

Не викидайте акумуляторні блоки у водойми!

Дотримуйтесь зазначеної на приладі відстані до освітлюваних об'єктів. У разі зменшення цієї відстані існує

небезпека перегріву.

Не спрямовуйте промінь світла в очі людей або тварин.

Відповідно до міжнародного стандарту IEC/EN 62471 «Фотобіологічна безпека ліхтарів і лампових систем» означені освітлювальні прилади входять до незалежної групи.

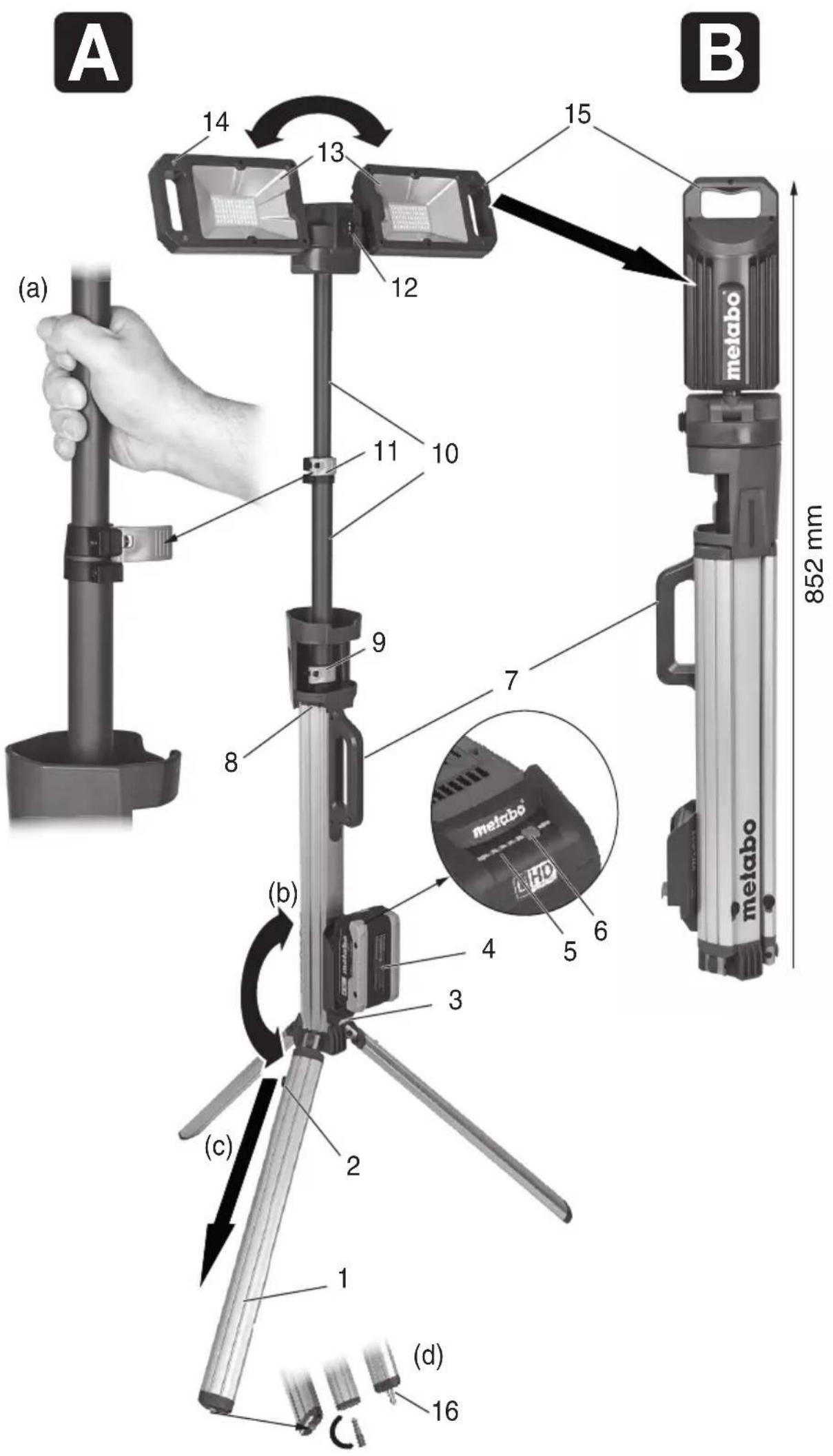

2. Огляд

Див. мал. на стор. 2.

1 Ніжка
2 Фіксатор ніжки
3 Кнопка розблокування акумуляторного блоку
4 Акумуляторний блок*
5 Індикатор заряду та сигнальний індикатор
6 Кнопка індикатора ємності
7 Ручка для перенесення
8 Фіксатор-застібка для ніжок
9 Нижній затискний важіль для регулювання висоти
10 Телескопічна трубка
11 Верхній затискний важіль для регулювання висоти
12 Перемикач
13 Прожектор
14 Магніт для фіксації прожектора
15 Ручка прожектора
16 Регулювальний гвинт
* залежно від комплектації

3. Встановлення

Див. мал. на стор. 2.

1. Розблокувати фіксатори (8) ніжок (1) та розкласти і заблокувати ніжки.
2. Для забезпечення більш стійкого положення регулювальні гвинти (16) можна викрутити з кінців ніжок (1) (див. мал. А (d) стор. 2) за допомогою відповідного інструменту та перевернути їх так, щоб гострий кінець був направлений назовні.

Використовувати тільки на відповідних поверхнях, стійких до подряпин!

1. За потреби розблокувати нижній (9) та/або верхній затискні важелі (11) й відрегулювати телескопічну трубку (10) на бажану висоту, після чого знову зафіксувати затискні важелі (9) та (11).
2. Роз'єднати магнітні фіксатори (14), розсунувши ручки (15) прожекторів (13), і розсунути прожектори в сторони.
3. Встановіть прожектори (13) у бажане положення.

4. Введення в експлуатацію

4.1 Акумуляторний блок

Перед використанням зарядіть акумуляторний блок (4).

При зниженні потужності зарядіть акумуляторний блок.

Вказівки щодо заряджання акумуляторного блока див. в інструкції з експлуатації зарядного пристрою Metabo.

Акумуляторні блоки оснащені індикатором ёмності та сигналу (5) (залежно від комплектації):

• Натисніть кнопку (6), і світлодіодні індикатори покажуть рівень заряду акумулятора.
• Якщо блимає один світлодіод, акумуляторний блок майже розрядився і потребує заряджання.

4.2 Виймання та встановлення акумуляторного блока

Див. мал. на стор. 2.

Встановлення:

Вставте акумуляторний блок (4) до фіксації.

Витягання:

Натисніть кнопку розблокування акумуляторного блоку (3) і витягніть акумуляторний блок (4).

Оптимальна температура зберігання акумуляторних блоків складає від 10 °C до 30 °C.

4.3 Увімкнення / вимкнення, встановлення інтенсивності освітлення

Не спрямовуйте промінь світла в очі людей або тварин.

УВАГА! Не дивіться на джерело світла, що горить.

1. Увімкніть/вимкніть прилад, натиснувши на кнопку (12).
2. Інтенсивність освітлення можна налаштувати за допомогою перемикача (12), вибравши положення I та II.

5. Демонтаж

Див. мал. на стор. 2.

Перед демонтажем зняти акумуляторний блок (4).

1. Встановіть освітлювальні прилади (13) у горизонтальне положення прожекторами до гори і складіть їх разом до фіксації магнітів (14).

2.

Обережно, небезпека затискання! Першніж розблоковувати затискні важелі, міться за телескопічну трубку (10) над скними важелями (9) і (11) та міцно муйте її! . мал. А (а) на стор. 2)

Розблокуйте затискний важіль (9) та/або (11) і акуратно складіть телескопічні трубки (10) одна в одну. Знову належним чином заблокуйте затискний важіль, щоб запобігти випадковому розкладанню.

1. Якщо використовувалися регулювальні гвинти (16), викрутіть їх і вкрутіть перевернувши іншою стороною (див. мал. А (д) на стор. 2) Вставте до упору в ніжку за допомогою спеціального інструменту.

2. Для розблокування ніжок послабте одну ніжку і посуньте фіксатор (2) донизу (див. мал. А (с) на стор. 2), складіть ніжку догори (див. мал. А (b) на стор. 2) до фіксації фіксатором-застібкою (8). Потім покладіть прилад на рівну поверхню і складіть ніжки у наведений спосіб.

6. Транспортування

Перед транспортування зняти акумуляторний блок (4).

Транспортувати прилад необхідно в зібраному стані (див. мал. В на стор. 2) відповідно до інформації у розділах 3 і 5.

Ручка для перенесення (7) призначена виключно для транспортування приладу.

Під час транспортування необхідно убезпечити прилад від ударів.

7. Приладдя

Слід використовувати виключно оригінальні акумуляторні блоки та приладдя Metabo або CAS (Cordless Alliance System).

A Зарядні пристрої: ASC 55, ASC 145 і т. п. № для замовл.: 627044000ASC 55 № для замовл.: 627378000ASC 145 тощо.
В Акумуляторні блоки: № для замовл.: 6253670004,0 А·г (LiHD) № для замовл.: 6253680005,5 А·г (LiHD) № для замовл.: 6253690008,0 А·г (LiHD) № для замовл.: 62554900010,0 А·г (LiHD) № для замовл.: 6250260002,0 А·г (Li-Power) № для замовл.: 6250270004,0 А·г (Li-Power) № для замовл.: 6250280005,2 А·г (Li-Power) тощо.

Повний асортимент приладдя див. на сайті www.metabo.com або в каталозі.

8. Очищення

Перед початком чищення необхідно вийняти акумуляторний блок із приладу.

Не використовуйте для чищення агресивні мийні засоби.

Перш ніж вставляти акумуляторний блок, переконайтеся, що освітлювальний прилад і контакти сухі.

9. Ремонт

Ремонт інструментів Metabo повинен здійснюватися тільки кваліфікованими триками!

Для ремонту електроінструментів Metabo зверніться до регіонального представництва Metabo. Адреси див. на сайті www.metabo.com.

10. Захист довкілля

Не викидайте акумуляторні блоки у водойми!

Турбуйтеся про захист навколишнього середовища: не викидайте електричні прилади і акумуляторні блоки разом із овим сміттям. Дотримуйтеся національних щол щодо роздільного збирання і переробки истаних інструментів, пакувальних ріалів і приладдя.

Перед тим як утилізувати акумуляторний блок, розрядіть його в електроінструменті. Вживайте заходи проти короткого замикання контактів (наприклад, ізолюйте клейкою стрічкою).

11. Технічні характеристики

Пояснення до даних, наведених на стор. 3.

Залишаємо за собою право на технічні зміни.

U_A = напруга акумуляторного блока P_I, = мінімальна споживана потужність

УКРАЇНСЬКАук

P_1,max= максимальна споживана потужність

Phi 1. min= mînîmальний світловий потік

Phi 1.max= максимальний світловий потік

CRI = індекс кольоропередачі

ССТ = колірна температура

m = вага (без акумуляторного блоку)

IP = клас захисту

На вказані технічні характеристики

поширюються допуски, передбачені чинними стандартами.

Метабоверке ГбмХ (Metabowerke GmbH),

Поштова скринька 1229, 72602 Nürtingen

(Нюртинген), Німеччина

www.metabo.com

Залишаємо за собою право на технічні зміни. © by Metabo
