Тип продукту	Бездротовий 2-в-1 тример для трави та кущоріз
Бренд	Kärcher
Модель	GSH 2 Plus
Номінальна напруга	3,6 В
Швидкість холостого ходу	1050 об/хв
Ширина зрізу (газонні ножиці)	80 мм
Довжина зрізу (кущоріз)	110 мм
Відстань між лезами (кущоріз)	8 мм
Вага з газонними ножицями	0,64 кг
Вага з кущорізом	0,69 кг
Розміри (Д x Ш x В) з газонними ножицями	306 x 83 x 132 мм
Розміри (Д x Ш x В) з кущорізом	392 x 81 x 132 мм
Живлення	Вбудований акумулятор 3,6 В, зарядний пристрій в комплекті
Час роботи	Не вказано, акумуляторна батарея
Основні функції	Косіння трави, обрізка живоплотів/кущів/чагарників
Аксесуари в комплекті	Газонні ножиці, кущоріз, зарядний пристрій, ключ безпеки, захисний чохол для лез
Опціональні аксесуари	Телескопічна ручка
Безпека	Захисний чохол для лез, кнопка розблокування, ключ безпеки, автоматичне вимкнення при перевантаженні
Обслуговування	Очищення щіткою, змащування лез після кожного використання
Рівень звукового тиску (ножиці)	72 дБ(A)
Гарантований рівень звукової потужності (кущоріз)	85 дБ(A)
Вібрація рука-рука (ножиці)	2,6 м/с² (невизначеність K=1,5)
Вібрація рука-рука (кущоріз)	2,7 м/с² (невизначеність K=1,5)
Гарантія	Відповідно до умов країни, дефекти матеріалу або виробництва

Часті запитання - GSH 2 Plus Kärcher

Як переключитися між газонними ножицями та кущорізом?

Вимкніть прилад і вийміть ключ безпеки. Встановіть захисний чохол. Одночасно натисніть обидві кнопки розблокування та зніміть насадку. Вставте нову насадку, натискаючи до чутного клацання.

Як зарядити акумулятор GSH 2 Plus?

Підключіть зарядний пристрій до розетки, потім підключіть його до зарядного гнізда приладу. Світлодіодні індикатори показують стан заряду: блимання під час заряджання, постійне світіння протягом 60 хв після повної зарядки.

Чи можна використовувати кущоріз з телескопічною ручкою?

Ні, з міркувань безпеки лише газонні ножиці можна використовувати з телескопічною ручкою. Кущоріз не підходить і не повинен модифікуватися.

Що робити, якщо прилад не запускається?

Перевірте, чи ключ безпеки вставлений до кінця. Зарядіть акумулятор, якщо він розряджений. Якщо акумулятор перегрівся, дайте йому охолонути. Якщо проблема не зникає, зверніться в сервісний центр.

Як доглядати за лезами?

Після кожного використання очищайте леза щіткою і змащуйте їх аерозольним маслом або рідким машинним маслом. Для видалення смоли використовуйте засіб для видалення плям, наприклад RM 769.

Яка рекомендована температура зберігання?

Зберігайте прилад у сухому, добре провітрюваному місці, захищеному від морозу, при температурі від 0 °C до 40 °C. Уникайте прямого сонячного світла та корозійних речовин, таких як садові хімікати.

Що означає блимання світлодіодів у разі помилки?

Повільне блимання одного світлодіода вказує на розряджений акумулятор. Всі світлодіоди блимають 2 рази кожні 2 секунди при блокуванні лез або перегріві. 5 блимань вказують на помилку, яка потребує ремонту.

Чи можна використовувати прилад під дощем?

Ні, ніколи не піддавайте прилад впливу дощу або вологи. Символ на приладі категорично забороняє це. Використовуйте його тільки в суху погоду.

Як безпечно транспортувати прилад?

Вимкніть прилад, вийміть ключ безпеки, встановіть захисний чохол і зніміть насадку. Закріпіть його, щоб запобігти руху під час транспортування.

Де знайти запасні частини та аксесуари?

Використовуйте лише оригінальні аксесуари та запасні частини Kärcher. Їх можна замовити на сайті www.kaercher.com або у авторизованого дилера.

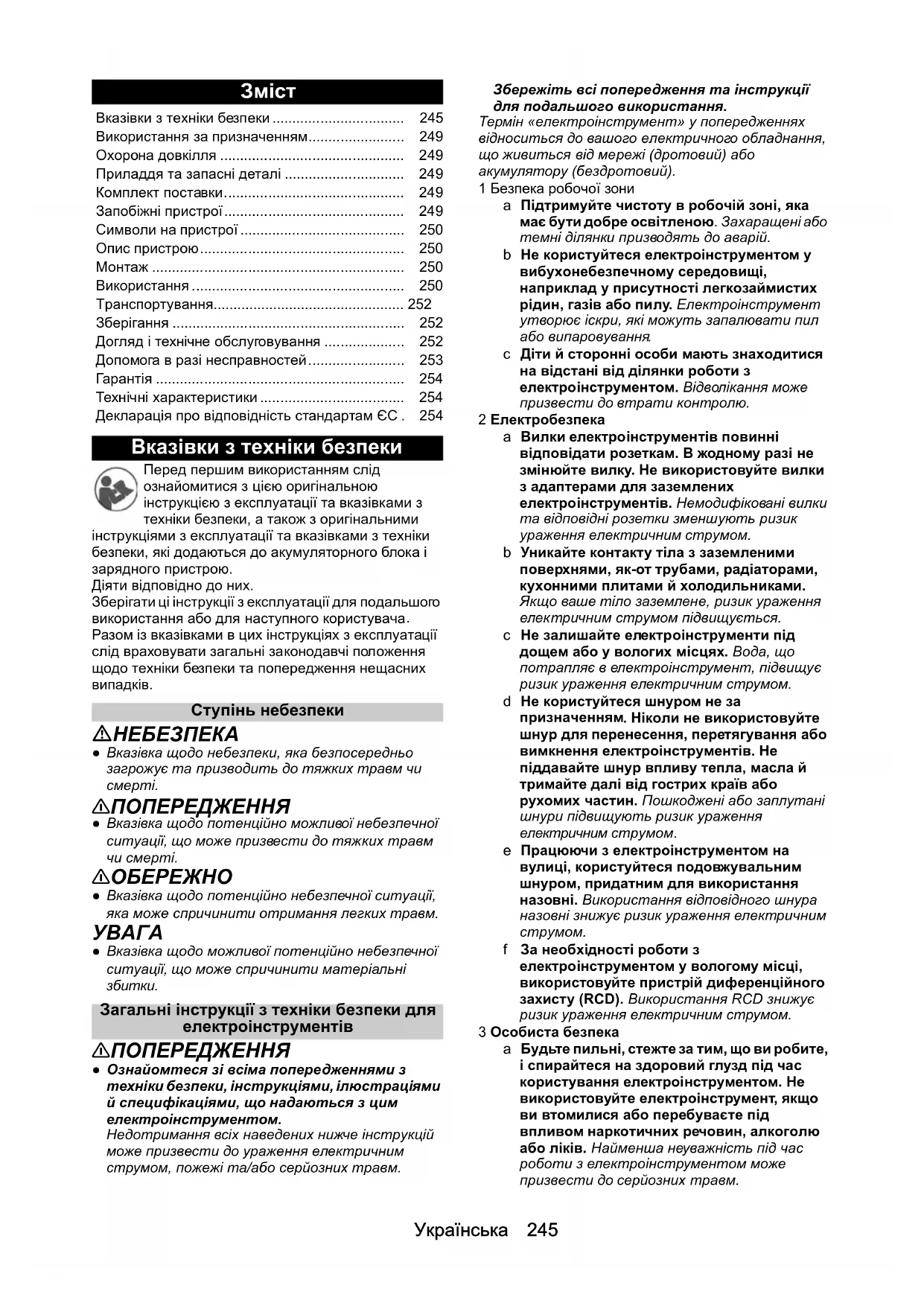

ПОСІБНИК КОРИСТУВАЧА GSH 2 Plus Kärcher

Вказівки з техніки безпеки 245

Використання за призначенням.... 249

Охорона довкілля 249

Приладдя та запасні деталі 249

Запобіжні пристрої 249

Символи на пристрої 250

Опис пристрою.... 250

Монтаж 250

Використання 250

Транспортування.... 252

Зберігання 252

Догляд і технічне обслуговування 252

Допомога в разі несправностей.... 253

Гарантія 254

Технічні характеристики 254

Декларація про відповідність стандартам ЄС. 254

Вказівки з техніки безпеки

Перед першим використанням слід ознайомитися з цією оригінальною інструкцією з експлуатації та вказівками з техніки безпеки, а також з оригінальними

інструкціями з експлуатації та вказівками з техніки безпеки, які додаються до акумуляторного блока і зарядного пристрою.

Діяти відповідно до них.

Зберігати ці інструкції з експлуатації для подальшого використання або для наступного користувача.

Разом із вказівками в цих інструкціях з експлуатації слід враховувати загальні законодавчі положення щодо техніки безпеки та попередження нещасних випадків.

Ступінь небезпеки

⚠️НЕБЕЗПЕКА

- Вказівка щодо небезпеки, яка безпосередньо загрожує та призводить до тяжких травм чи смерти.

⚠ПОПЕРЕДЖЕННЯ

- Вказівка щодо потенційно можливої небезпечної ситуації, що може призвести до тяжких травм чи смерті.

⚠ ОБЕРЕЖНО

- Вказівка щодо потенційно небезпечної ситуації, яка може спричинити отримання легких травм.

УВАГА

- Вказівка щодо можливої потенційно небезпечної ситуації, що може спричинити матеріальні збитки.

Загальні інструкції з техніки безпеки для електроінструментів

⚠ПОПЕРЕДЖЕННЯ

- Ознайомтеся зі всіма попередженнями з техніки безпеки, інструкціями, ілюстраціями й специфікаціями, що надаються з цим електроінструментом.

Недотримання всіх наведених нижче інструкцій може призвести до ураження електричним струмом, пожежі та/або серйозних травм.

Збережіть всі попередження та інструкції для подальшого використання.

Термін «електроінструмент» у попередженнях відноситься до вашого електричного обладнання, що живиться від мережі (дротовий) або акумулятору (бездротовий).

1 Безпека робочої зони

а Підтримуйте чистоту в робочій зоні, яка має бути добре освітленою. Захарашені або темні ділянки призводять до аварій.
b Не користуйтеся електроінструментом у вибухонебезпечному середовищі, наприклад у присутності легкозаймистих рідин, газів або пилу. Електроінструмент утворює іскри, які можуть запалювати пил або випаровування.
с Діти й сторонні особи мають знаходитися на відстані від ділянки роботи з електроінструментом. Відволікання може призвести до втрати контролю.

2 Електробезпека

a Вилки електроінструментів повинні відповідати розеткам. В жодному разі не змінюйте вилку. Не використовуйте вилки з адаптерами для заземлених електроінструментів. Немодифіковані вилки та відповідні розетки зменшують ризик ураження електричним струмом.
b Уникайте контакту тіла з заземленими поверхнями, як-от трубами, радіаторами, кухонними плитами й холодильниками. Якщо ваше тіло заземлене, ризик ураження електричним струмом підвищується.
с Не залишайте електроінструменти під дощем або у вологих місцях. Вода, що потрапляє в електроінструмент, підвищує ризик ураження електричним струмом.
d Не користуйтеся шнуром не за призначенням. Ніколи не використовуйте шнур для перенесення, перетягування або вимкнення електроінструментів. Не піддавайте шнур впливу тепла, масла й тримайте далі від гострих країв або рухомих частин. Пошкоджені або заплутані шнури підвищують ризик ураження електричним струмом.
e Працюючи з електроінструментом на вулиці, користуйтеся подовжувальним шнуром, придатним для використання назовні. Використання відповідного шнура назовні знижує ризик ураження електричним струмом.
f За необхідності роботи з електроінструментом у вологому місці, використовуйте пристрій диференційного захисту (RCD). Використання RCD знижує ризик ураження електричним струмом.

3 Особиста безпека

a Будьте пильні, стежте за тим, що ви робите, і спирайтеся на здоровий глезд під час користування електроінструментом. Не використовуйте електроінструмент, якщо ви втомилися або перебуваєте під впливом наркотичних речовин, алкоголю або ліків. Найменша неуважність під час роботи з електроінструментом може призвести до серйозних травм.

b Використовуйте засоби індивідуального захисту. Завжди користуйтеся захистом очей. Захисне обладнання, як-от маска від пилу, захисне взуття, що не ковзає, каска або засоби захисту органів слуху, що використовуються відповідно до наявних умов, зменшують ймовірність травм.

с Запобігайте ненавмисному запуску. Перед приєднанням до джерела живлення та/або акумулятора, підняттям або перенесенням інструмента переконайтеся, що вимикач знаходиться у вимкненому положенні. Перенесення електроінструмента з пальцем на вимикачі або з вимикачем живлення в увімкненому положенні підвищує ризик нещасних випадків.

d Перш ніж вмикати електроінструмент, приберіть гайкові ключі, якими ви користувалися для налаштування. Гайковий ключ, який ви залишили на елементі, що обертається, може призвести до травми.

e Не тягніться надто далеко. Постійно підтримуйте стійке положення ніг і рівновагу. Це дає можливість контролювати електроінструмент у несподіваних ситуаціях.

f Одягайтеся правильно. Не надягайте просторий одяг або ювелірні прикраси. Тримайте волосся, одяг та рукавички подалі від рухомих частин. Просторий одяг, ювелірні прикраси або довге волосся можуть заплутатися в рухомих частинах.

g Якщо на пристроях передбачене приєднання до засобів для видалення та збору пилу, переконайтеся, що вони приєднані й належним чином використовуються. Уловлювач пилу сприяє зменшенню відповідної небезпеки.

h Навіть вже добре навчившись поводитися з інструментом, уникайте надмірної самовпевненості й не ігноруйте правила безпеки. Достатньо секунди, щоб отримати серйозної травми через неуважне ставлення.

4 Використання електроінструмента та догляд за ним

a Не прикладайте зусилля до електроінструмента. Користуйтеся електроінструментом, що відповідає вашій задачі. Правильний електроінструмент краще, безпечніше й швидше виконає те завдання, для якого його було розроблено.

b Не використовуйте електроінструмент, якщо його вимикач несправний. Будь-який електроінструмент, яким не можна керувати за допомогою вимикача, є небезпечним і потребує ремонту.

с Витягніть вилку з джерела живлення та/або акумулятор з електроінструмента, перш ніж виконувати будь-які налаштування, змінювати насадки або розташовувати електроінструмент на зберігання. Такі запобіжні заходи безпеки зменшують ризик випадкового запуску електроінструмента.

d Зберігайте електроінструменти в недоступному для дітей місці та не

дозволяйте особам, які не вміють поводитися з ним або не знають цих інструкцій, користуватися електроінструментом. Електроінструменти становлять небезпеку в руках непідготовлених користувачів.

e Обслуговування електроінструментів. Перевірте відсутність неузгодження або блокування рухомих частин, поломок та будь-якого іншого стану, який може вплинути на роботу електроінструмента. В разі пошкодження відремонтуйте електроінструмент перед використанням. Багато аварій пов'язані з неналежним обслуговуванням електроінструментів.

f Різальний інструмент має бути гострим і чистим. За правильного обслуговування різальний інструмент з гострими лезами рідше блокується, й ним легше керувати.

g Використовуйте електроінструмент, аксесуари, насадки тощо відповідно до цієї інструкції з урахуванням умов та роботи, що виконується. Використання електроінструмента для операцій, відмінних від передбачених, може призвести до небезпечної ситуації.

h Ручки та поверхні, за які ви беретеся, мають бути сухими, чистими, без слідів масла й жиру. Слизькі ручки та поверхні не дозволяють безпечно поводитися з інструментом та керувати ним у несподіваних ситуаціях.

5 Використання акумуляторного інструмента й догляд за ним

а Заряджайте тільки зарядним пристроєм, що вказаний виробником. Зарядний пристрій, який підходить для одного типу акумулятора, може створити ризик пожежі за використання з іншим акумулятором.

b Використовуйте електроінструмент тільки зі вказаним акумулятором. Використання будь-якого іншого акумулятора може призвести до травми й пожежі.

с Коли акумулятор не використовується, тримайте його далі від різних металевих предметів, як-от скріпок для паперу, монет, ключів, цвяхів, гвинтів або інших дрібних металевих предметів, які можуть утворювати з'єднання між клемами. Коротке замикання на клемах акумулятора може призвести до опіків або пожежі.

d За невідповідних умов з акумулятора може виділятися рідина; уникайте контакту з нею. За випадкового контакту промийте водою. Якщо рідина потрапляє в очі, додатково зверніться по медичну допомогу. Рідина, що виділяється з акумулятора, може викликати подразнення або опіки.

e Не користуйтеся пошкодженим або модифікованим акумулятором або інструментом. Пошкоджені або модифіковані акумулятори можуть працювати непередбачувано, призводячи до пожежі, вибуху або ризику травмування.

f Не піддавайте акумулятор або інструмент впливу вогню або надмірної температури.

Вплив вогню або температури вище 130°C може спричинити вибух.

9 Дотримуйтесь всіх інструкцій із заряджання й не заряджайте акумулятор або інструмент за межами температурного діапазону, зазначеного в інструкціях. Заряджання неналежним чином або за температури поза зазначеним діапазоном може призвести до пошкодження акумулятора й підвищує ризик пожежі.

6 Обслуговування

a Обслуговувати електроінструмент можуть тільки кваліфіковані спеціалісти, використовуючи лише оригінальні запасні частини. Це є запорукою безпечної роботи з електроінструментом.
b Ніколи не обслуговуйте пошкоджені акумулятори. Завжди передавайте їх виробнику або уповноваженим постачальникам послуг.

Безпечна експлуатація акумуляторних ножиць для трави і кущоріза

⚠ НЕБЕЗПЕКА • Існує небезпека отримання тяжких травм, якщо від ножа розлітаються сторонні предмети або в ріжучому інструменті застрягає дріт або шнур. Перед використанням пристрою слід ретельно перевірити робочу зону на відсутність сторонніх предметів, таких як каміння, гілки, металеві предмети, дроти, кістки або іграшки. За наяяності вищезазначених предметів їх слід видалити.

⚠ ПОПЕРЕДЖЕННЯ • Пристрій не призначений для використання особами з обмеженими фізичними, сенсорними або розумовими здібностями, а також особами з недостатнім досвідом та/або знаннями. • Під час застосування пристрою у робочій зоні не повинні знаходитись діти та інші особи. • Не експлуатувати пристрій, якщо вимикач на ручці не вмикає або не вимикає пристрій належним чином. • Небезпека травмування, ріжучі інструменти продовжують обертатися за інерцією після вимкнення двигуна. • Тяжкі травми і пошкодження пристрою. Перед початком експлуатації пристрою переконатися, що ріжучий інструмент правильно встановлений і надійно закріплений. • Не користуватися пристроєм за небезпеки удару блискавки. • Ніколи не використовувати пристрій, який є некомплектним або має несанкціоновані модифікації. • Забороняється використовувати пристрій з пошкодженими захисними пристосуваннями або без них. • У разі несправності або аварії вимкнути пристрій і вийняти акумуляторний блок. Пристроєм дозволяється користуватися тільки після того, як воно буде перевірено авторизованою сервісною службою.

⚠ ОБЕРЕЖНО • Слід ознайомитися с елементами системи керування та принципами належної експлуатації пристрою. • Небезпека травмування через захоплення вільного одягу, волосся або прикрас частинами пристрою. Тримати рухомі частини пристрою подалі від одягу і прикрас. Зібрати довге волосся ззаду в пучок. • Підвищена небезпека нещасного випадку в

поганих погодних умовах. Використовуйте пристрій лише у разі забезпечення умов для безпечної роботи пристрою. • Шум пристрою може обмежити здатність чути, тому звертати увагу на потенційну небезпеку навколо робочої зони і в самій робочій зоні. • Небезпека травмування. Під час використання пристрою завжди надягати захисні окуляри, міцне взуття і відповідний одяг.

УВАГА • Користувач пристрою несе відповідальність за виникнення нещасних випадків за участю інших людей або майна. • Допустима температура експлуатації пристрою від 0 °C до 40 °C. • Зберігайте пристрій за температури від 0 °C до 40 °C.

Попередження щодо безпечного користування кущорізом

• Не користуйтеся кущорізом за поганої погоди, особливо за ймовірності грози із блискавкою. Це зменшує ризик ураження блискавкою.
• Тримайте всі шнури живлення та кабелі далі від зони різання. Кущі можуть закрити шнури живлення або кабелі, внаслідок чого їх можна випадково перерізати лезом.
• Тримайте кущоріз тільки за ізольовані поверхні, оскільки лезо може контактувати з прихованою проводкою. Лезо, що контактує з дротами «під напругою», може передавати електричний струм на відкриті металеві деталі кущоріза, торкаючись яких оператор може отримати ураження електричним струмом.
• Тримайте лезо далі від будь-яких частин тіла. Не намагайтеся прибрати зрізаний матеріал й не притримуйте матеріал, який ріжете, коли леза рухаються. Леза продовжують рухатися після натискання вимикача. Найменша неуважність під час роботи з кущорізом може призвести до серйозних травм.
• Прибираючи матеріал, що застряг, або під час обслуговування кущоріза переконайтеся, що всі вимикачі вимкнені й фіксатор задіяний. Несподіваний запуск кущоріза під час очищення матеріалу, що застряг, або обслуговування може призвести до серйозних травм.
• Переносіть кущоріз за ручку із зупиненим лезом і слідкуйте за тим, щоб випадково не ввімкнути живлення. Правильно тримаючи кущоріз, ви зменшуєте ризик ненавмисного запуску та отримання травм від лез.
• Транспортувати або зберігати кущоріз завжди слід із захисною кришкою на лезі. Правильно поводячись із кущорізом, ви зменшуєте ризик отримання травм від лез.

Попередження щодо безпеки ножиць для трави

• Не користуйтеся ножицями для трави за поганої погоди, особливо за ймовірності грози із блискавкою. Це зменшує ризик ураження блискавкою.

• Тримайте всі шнури живлення та кабелі далі від зони різання. Шнури живлення або кабелі можуть бути не видними в траві, внаслідок чого їх можна випадково перерізати лезом.

• Тримайте ножиці тільки за ізольовані поверхні, оскільки лезо може контактувати з прихованою проводкою. Лезо, що контактує з дротами під напругою, може передавати електричний струм на відкриті металеві деталі ножиць для трави, торкаючись яких оператор може отримати ураження електричним струмом.

• Тримайте лезо далі від будь-яких частин тіла. Не намагайтеся прибрати зрізаний матеріал й не притримуйте матеріал, який ріжете, коли леза рухаються. Леза продовжують рухатися після натискання вимикача. Найменша неуважність під час роботи з ножицями може призвести до серйозних травм.
• Прибираючи матеріал, що застряг, або під час обслуговування ножиць для трави переконайтеся, що вимикач вимкнений і фіксатор задіяний. Несподіваний запуск ножиць під час очищення матеріалу, що застряг, або обслуговування може призвести до серйозних травм.
• Переносіть ножиці за ручку із зупиненим лезом і слідкуйте за тим, щоб випадково не ввімкнути живлення. Правильно тримаючи ножиці, ви зменшуєте ризик ненавмисного запуску та отримання травм від лез.
• Транспортувати або зберігати ножиці для трави завжди слід із захисним чохлом на лезі. Правильно поводячись із ножицями, ви зменшуєте ризик отримання травм від лез.

Додаткові вказівки щодо техніки безпеки

ПОПЕРЕДЖЕННЯ • Пристрій не призначений для використання дітьми та особами з обмеженими фізичними, сенсорними або розумовими здібностями, а також особами, не ознайомленими з цими інструкціями. Місцеві положення можуть обмежувати вік оператора.

• Тримайте руки і ноги подалі від робочої ріжучої поверхні, особливо під час увімкнення двигуна.
• Перед початком експлуатації пристрою замінити зношені або пошкоджені деталі. • Не допускати ненавмисного увімкнення. Перед підключенням акумуляторного блоку, підйомом або перенесенням пристрою переконатися, що вимикач живлення знаходиться в положенні «вимкнено». • Використовуйте пристрій тільки за денного або гарного штучного освітлення. • Під час роботи з пристроєм не бігти, а лише йти. Займати стійке положення та втримувати рівновагу, особливо під час роботи на схилах.
• Перевіряйте правильність функціонування всіх рухомих частин, відсутність заклинювання, поломки або пошкодження деталей. Перед використанням відремонтуйте пошкоджений пристрій. - Не докладати до пристрою надмірної сили. - Вимкнути двигун, вийняти акумуляторний блок та переконатися, що всі рухомі частини повністю зупинені:

• Перед виконанням налаштування.
• Перед тим як залишити пристрій без нагляду.
- Перед перевіркою, очищенням або технічним обслуговуванням пристрою.
• Перед зняттям блокування.
• Перед зміною приладдя.
- Після зіткнення зі стороннім об'єктом. Перш ніж знову запускати пристрій, спочатку слід

перевірити його на предмет пошкоджень і усунути їх.

• Коли пристрій незвично вібрує. Перш ніж знову запускати пристрій, спочатку слід перевірити його на предмет пошкоджень і усунути їх.
• Вимикати двигун під час перерв в роботі або переміщенні з одного робочого місця на інше.

ОБЕРЕЖНО • Небезпека травмування через захоплення вільного одягу, волосся або прикрас частинами пристрою. Тримати рухомі частини пристрою подалі від одягу і прикрас.

Зібрати довге волосся ззаду в пучок. ● Роботи з ремонту доручати тільки авторизованій сервісній службі. ● Для роботи з пристроєм слід надягати довгі щільні штани, міцне взуття і щільні рукавиці. Не працювати босоніж. Не надягати прикраси, сандалії чи шорти.

Безпечне технічне обслуговування та догляд

⚠ ПОПЕРЕДЖЕННЯ • Вимкнути двигун, вийняти акумуляторний блок та переконатися, що всі рухомі частини повністю зупинені:

• Перед очищенням або технічним обслуговуванням пристрою.
  • Перед зміною приладдя.
• Після кожного використання видаляйте бруд з ріжучих інструментів жорсткою щіткою і нанесіть відповідне мастило для запобігання іржавінню перед встановленням захисного кожуха. Для захисту від іржі та змащування виробник рекомендує використовувати спрей. Дізнайтеся про відповідний спрей в сервісній службі. Ви можете змащувати ріжучі інструменти перед кожним використанням в описаний спосіб. • Ріжучі інструменти повинні бути завжи загострені та утримуватись у чистоті. Гострі ріжучі інструменти легше контролювати, вони не блокуються так швидко. • Переконайтеся, що вентиляційні отвори не засмічені відкладеннями.
• Небезпека травмування гострими ріжучими інструментами. Будьте особливо обережними під час зняття або встановлення захисного кожуха, очищення та змащування пристрою.

ОБЕРЕЖНО • Небезпека травмування гострими ріжучими інструментами. Під час роботи з ріжучим інструментом використовуйте нековзні міцні захисні рукавиці. • Небезпека травмування відкритим ножем. Встановлюйте захисний кожух, якщо пристрій не використовується, навіть під час коротких перерв. • Ручки повинні бути сухими, чистими та знежиреними. • Використовуйте лише те обладнання та запасні частини, що дозволені для використання виробником. Слід використовувати оригінальне приладдя та оригінальні запасні частини, тому що саме вони гарантують безпечну та безперебійну експлуатацію пристрою.

Вказівка • Роботи з сервісного та технічного обслуговування можуть виконувати лише кваліфіковані та спеціально навчені спеціалісти. Рекомендуємо відправляти виріб для ремонту в авторизований сервісний центр.

Безпечне транспортування та зберігання

ОБЕРЕЖНО • Для запобігання нещасним випадкам або травмуванню пристрій дозволено транспортувати та зберігати лише із естановленим захисним кожухом. • Небезпека травмування та пошкодження пристрою. Закріпіть пристрій від руху або падіння під час транспортування.

УВАГА • Приберіть усі сторонні предмети з пристрою перед транспортуванням або зберіганням. • Зберігайте пристрій у сухому і добре провітрюваному місці, не доступному для дітей. Тримайте пристрій подалі від речовин, що спричиняють корозію, таких як садові хімікати. • Не зберігайте пристрій просто неба.

Залишкові ризики

⚠ПОПЕРЕДЖЕННЯ

• Навіть якщо пристрій експлуатується за правилами, зберігаються деякі залишкові ризики. Під час використання пристрою можуть виникати такі ризики:
• Травми внаслідок контакту з ріжучими інструментами. Тримати ріжучі інструменти подалі від тіла і нижче поясу. Якщо різання не виконується, використовувати захисний кожух ножа.
• Вібрація може спричинити травми. Слід використовувати належний інструмент для кожного виду робіт, використовувати відповідні ручки й обмежувати час роботи та впливу вібрації.
• Шум може спричинити пошкодження органів слуху. Слід використовувати засоби для захисту органів слуху й обмежувати тривалість впливу шуму.

Зменшення ризику

⚠ ОБЕРЕЖНО

• Тривале використання пристрою може призвести до порушення кровопостачання в руках, спричинене вібрацією. Загальноприйняте значення тривалості використання встановити неможливо, тому що воно залежить від багатьох факторів:
• Індивідуальна схильність до поганого кровопостачання (часто холодні пальці, поколювання у пальцях).
• Низька температура навколишнього середовища. Для захисту рук слід надягати теплі рукавиці.
• Порушення кровопостачання через міцну хватку.
• Безперерена робота більш шкідлива за роботу з перервами.
  У разі регулярного використання пристрою протягом тривалого часу та повторювання симптомів (поколювання у пальцях, холодні пальці) слід завернутися до лікаря.

Використання за призначенням

Акумуляторні ножиці для трави і кущоріз призначені виключно для використання у приватних цілях. Акумуляторні ножиці для трави і кущоріз призначені для роботи просто неба на добре провітрюваних дільницях.

У разі використання як ножиць для трави пристрій призначений для зручного підстригання трави. У разі використання як кущоріз пристрій призначений для зручного підстригання кущів, живоплотів і чагарників. У разі використання як ножиць для трави з телескопічною ручкою пристрій використовується для зручного підстригання країв газону. Будь-яке інше використання неприпустиме.

Охорона довкілля

Пакувальні матеріали придатні до вторинної переробки. Упаковку необхідно утилізувати без шкоди для довкілля.

Електричні та електронні пристрої містять цінні матеріали, які придатні до вторинної переробки, і часто компоненти, як-от батареї, акумулятори чи мастило, які у разі

неправильного поводження з ними або неправильної утилізації можуть створити потенційну небезпеку для здоров'я людини та довкілля. Однак ці компоненти необхідні для належної експлуатації пристрою. Пристрої, позначені цим символом, забороняється утилізувати разом із побутовим сміттям.

Вказівки щодо компонентів (REACH)

Актуальні відомості про компоненти наведені на сайті: www.kaercher.de/REACH

Приладдя та запасні деталі

Слід використовувати лише оригінальне приладдя та оригінальні запасні частини, тому що саме вони гарантиють безпечну та безперебійну експлуатацію пристрою.

Інформація щодо приладдя та запасних частин міститься на сайті www.kaercher.com.

Комплект поставки

Комплектація пристрою зазначена на упаковці. Під час розпакування пристрою перевірити комплектацію. У разі нестачі приладдя або ушкоджень, отриманих під час транспортування, слід повідомити про це торговельній організації, яка продала пристрій.

Запобіжні пристрої

⚠ ОБЕРЕЖНО

Відсутні або змінені запобіжні пристрої Запобіжні пристрої призначені для вашого захисту. Забороняється змінювати запобіжні пристрої чи нехтувати ними.

Захисний кожух

Захисний кожух є важливим захисним пристроєм ножиць для трави і кущоріза. Не використовуйте захисний кожух, якщо він пошкоджений, негайно замініть його.

Кнопка розблокування кнопки УВІМК./ВИМК.

Кнопка розблокування кнопки УВІМК./ВИМК. блокує кнопку УВІМК./ВИМК. і таким чином запобігає неконтрольованому ввімкненню пристрою.

Символи на пристрої

	Загальний знак попередження.
	Перед використанням пристрою прочитайте інструкції з експлуатації пристрою, акумуляторного блока та зарядного пристрою, а також всі вказівки з техніки безпеки.
	Захищати пристрій від впливу дощу та вологи.
	Небезпека порізів! Не торкайтеся різальних кромок та ножей, що рухаються.Тримайте частини тіла подалі від ножів.
	Підтверджений рівень звукового тиску, зазначений на етикетці, становить 85 дБ.

Опис пристрою

Рисунки див. на сторінках з рисунками Малюнок А

① Пристрій (GSH означає ножиці для трави і кущоріз)
② Індикатор рівня заряду
③Ручка
④ Гніздо зарядки
⑤ Запобіжний ключ
⑥ Кнопка розблокування кнопки УВІМК./ВИМК.
⑦ Кнопка УВІМК./ВИМК.
⑧ Гніздо для ножиць
⑨ Кущоріз
⑩ Кнопка відпуску
⑪ Hix
⑫Зарядний пристрій
⑬ Захисний кожух (кущоріз)
⑭ Захисний кожух (ножиці для трави)
⑮ Ножиці для трави

Телескопічна ручка (опція)

Малюнок В

①Телескопічна ручка
②Ручка
③ Кнопка розблокування кнопки УВІМК./ВИМК.
④ Кнопка УВІМК./ВИМК.
5 Механізм розблокування
⑥Тримач

⑦ Накидна гайка

Монтаж

Встановлення захисного кожуха

⚠️НЕБЕЗПЕКА

Небезпека порізів гострими ножами та у разі випадкового звімкнення пристрою!

Уникайте випадкового ввімкнення пристрою. Під час проведення будь-яких робіт на пристрої використовуйте захисні окуляри та рукавиці. Завжди встановлюйте захисний кожух перед виконанням будь-яких робіт на пристрої та перед його транспортуванням.

1. Насунути захисний кожух на ніж.

Малюнок С

Встановлення ножиць для трави або кущоріза

⚠️НЕБЕЗПЕКА

Небезпека порізів гострими ножами та у разі випадкового ввімкнення пристрою!

Уникайте випадкового ввімкнення пристрою. Під час проведення будь-яких робіт на пристрої використовуйте захисні окуляри та рукавиці. Завжди встановлюйте захисний кожух перед виконанням будь-яких робіт на пристрої та перед його транспортуванням.

1. Вибирайте ножиці для трави або кущоріз відповідно до їх призначення.
2. Установити захисний кожух, див. главу Встановлення захисного кожуха.
3. Установити ножиці для трави або кущоріз на пристрій:
   а Вставити ножиці для трави або кущоріз у тримач ножиць, як показано на рисунку.
   b Притиснути ножиці для трави або кущоріз до тримача ножиць до клацання.

Малюнок D

Індикатор рівня заряду

Коли пристрій увімкнено, відображається рівень заряду акумулятора.

Малюнок F

Збирання телескопічної ручки (опція)

Завдяки телескопічній ручці навіть довгі краї газону можна зручно підстригати під час ходьби.

Телескопічна ручка доступна як опція.

1. Ослабити накидну гайку і трохи розсунути телескопічну ручку, див. главу Підстригання трави ножицями для трави на телескопічній ручці.
   Це полегшує надягання тримача ножиць на телескопічну ручку.

2. Встановити тримач для ножиць на телескопічну ручку, як показано на рисунку, до клацання.

Малюнок Н

Вказівка

Після фіксації тримач більше не можна зняти з телескопічної ручки.

Використання

⚠️НЕБЕЗПЕКА

Небезпека порізів гострими ножами та у разі випадкового ввімкнення пристрою!

Ножі можуть спричинити серйозні порізи.

Не торкайтеся ножів.

Під час проведення будь-яких робіт з пристроєм чи на ньому використовуйте захисні окуляри та рукавички.

Уникайте випадкового ввімкнення пристрою.

Якщо пристрій автоматично вимикається через перевантаження, негайно відпустіть кнопку УВІМК./ВІМК. Перед повторним увімкненням зачекайте, доки пристрій знов буде готовий до роботи.

⚠ПОПЕРЕДЖЕННЯ

Небезпека травмування через частини, що відлітають!

Ножі можуть розкидати незакріплені частини навколо.

Перед початком робіт перевірте робочу зону на наявність предметів, які можуть бути відкинуті, як-от дріт, камені, скло.

Під час проведення будь-яких робіт з пристроєм використовуйте захисні окуляри та рукавички.

УВАГА

Небезпека пошкодження ножами або ножів!

Ножі можуть пошкодити предмети.

Тверді предмети можуть пошкодити ножі.

Перед початком роботи перевірте робочу зону на наявність таких предметів, як шнури, шланги, проводи, кабелі, металеві прути, дротяна сітка та тримайте достатню відстань від них.

Підстригання трави ножицями для трави

1. Установити ножиці для трави, див. главу Встановлення ножиць для трави або кущоріза.
2. Зняти захисний кожух.
3. Вставити запобіжний ключ. Малюнок Е
4. Увімкнути пристрій:

Малюнок I

а Натиснути і втримувати кнопку розблокування кнопки УВІМК./ВИМК.
b Натиснути кнопку УВІМК./ВИМК. Пристрій запускається. Тепер можна відпустити кнопку розблокування кнопки УВІМК./ВИМК. Щоб зупинити пристрій, відпустити кнопку УВІМК./ВИМК.

1. Вести ніж паралельно грунту.

Малюнок J

Підстригання трави ножицями для трави на телескопічній ручці

1. Встановити ножиці для трави на пристрій, див. главу Встановлення ножиць для трави або кущоріза.

Вказівка

З міркувань безпеки не можна використовувати кущоріз з телескопічною ручкою. Тому, якщо встановлено кущоріз, його не можна вставити в тримач. Не вносьте жодних змін у кущоріз!

1. Вставити пристрій у тримач, як показано на рисунку, до упору.

Малюнок К

Вказівка

Щоб зняти пристрій, витягнути його з тримача. Малюнок L
3. Наприклад, щоб зрізати траву на сходах, повернути пристрій вліво або вправо: Малюнок М

а Потягнути механізм розблокування в напрямку стрілки і утримувати його.
b Повернути пристрій з тримачем на 90° вліво або вправо.
с Відпустити механізм розблокування. Механізм розблокування зафіксується.

1. Якщо потрібно, відрегулювати довжину телескопічної ручки:

Малюнок N

а Ослабити накидну гайку.
b Зсунути або розсунути телескопічну ручку.
с Затягнути накидну гайку.

1. Зняти захисний кожух.

2. Увімкнути пристрій за допомогою кнопки УВІМК./ВИМК. на телескопічній ручці:

Малюнок О

а Натиснути і втримувати кнопку розблокування кнопки УВІМК./ВИМК. на телескопічній ручці.
b Натиснути кнопку УВІМК./ВИМК. на телескопічній ручці.

Пристрій запускається.

Тепер можна відпустити кнопку розблокування кнопки УВІМК./ВИМК.

Щоб зупинити пристрій, відпустити кнопку УВІМК./ВИМК.

Вказівка

Коли пристрій встановлено на телескопічній ручці, кнопка УВІМК./ВИМК. на пристрої не функціонує.

⚠️НЕБЕЗПЕКА

Небезпека травмування у разі підняття пристрою за телескопічну ручку!

У разі підняття за телескопічну ручку неможливо безпечно керувати пристроєм, він може вийти зпід контролю та спричинити порізи або удари. Не піднімайте пристрій за телескопічну ручку. Працювати пристроєм лише тоді, коли колеса стоять на землі.

1. Працювати пристроєм за телескопічну ручку. Малюнок Р

Малюнок Q

Підстригання кущів/живоплотів/чагарників кущорізом

1. Установити кущоріз, див. главу Встановлення ножиць для трави або кущоріза.
2. Увімкнути пристрій:

Малюнок I

а Натиснути і втримувати кнопку розблокування кнопки УВІМК./ВІМК.
b Натиснути кнопку УВІМК./ВИМК. Пристрій запускається. Тепер можна відпустити кнопку розблокування кнопки УВІМК./ВИМК. Щоб зупинити пристрій, відпустити кнопку УВІМК./ВИМК.

1. Підстригти кущі/живоплоти/чагарники кущорізом. Під час підстригання живоплоті тримати ножі паралельно живоплоту.

Малюнок R

Заміна ножиць для трави і кущоріза

⚠️НЕБЕЗПЕКА

Небезпека порізів гострими ножами та у разі випадкового ввімкнення пристрою!

Переконайтеся, що кнопка УВІМК./ВИМК. не натиснута під час вставляння запобіжного ключа. Уникайте випадкового ввімкнення пристрою.

Під час проведення будь-яких робіт на пристрої використовуйте захисні окуляри та рукавиці. Завжди встановлюйте захисний кожух перед виконанням будь-яких робіт на пристрої та перед його транспортуванням.

1. Відпустити кнопку УВІМК./ВИМК. Пристрій вимикається.
2. Витягти запобіжний ключ із пристрою.
3. Встановити захисний кожух на ножиці для трави і кущоріз, див. главу Встановлення захисного кожуха.
4. Демонтувати ножиці для трави або кущоріз з пристрою:

Малюнок S

а Натиснути обидві кнопки відпускання одночасно.
b Зняти ножиці для трави або кущоріз з тримача ножиць.

1. Установити ножиці для трави або кущоріз на пристрій:

Малюнок D

а Вставити ножиці для трави або кущоріз у тримач ножиць, як показано на рисунку.
b Притиснути ножиці для трави або кущоріз до тримача ножиць до клацання.

Заряджання акумулятора

• Контрольні світлодіодні індикатори відображають поточний стан заряду акумулятора.
• Під час зарядки повністю розрядженого акумулятора все 3 світлодіодних контрольних індикатори по черзі блимають знизу вверх.
• Коли рівень заряду акумулятора становить 1/3, найнижчий світлодіод світиться постійно, два верхніх світлодіоди блимають.
• Коли рівень заряду акумулятора становить 2/3, два нижніх світлодіоди світяться постійно, верхній світлодіод продовжує блимати.
• П і повнога заряджання акумулятора 3 світлодіодні контрольні індикатори безперервно світяться ще протягом 60 хвилин. Після закінчення цього часу індикатори вимикаються.

Малюнок G

1. Вставити штепсельну вилку зарядного пристрою в розетку.
2. Підключити зарядний пристрій до гнізда заряджання.

Завершення роботи

1. Вийняти запобіжний ключ.
2. Очистити пристрій (див. главу Очищення пристрою).
3. Змастити ножі, див. главу Змашення ножів.
4. Установити захисний кожух, див. главу Встановлення захисного кожуха.

Транспортування

⚠ОБЕРЕЖНО

Небезпека травмування та пошкоджень

Під час транспортування враховувати вагу пристрою.

1. Відпустити кнопку УВІМК./ВИМК. Пристрій вимикається.
2. Витягти запобіжний ключ із пристрою.

3. Установити захисний кожух, див. главу Встановлення захисного кожуха.

4. Демонтувати ножиці для трави або кущоріз з пристрою, див. главу Заміна ножиць для трави і кущоріза.

5. Перед транспортуванням пристрою та приладдя транспортним засобом покласти або закріпити їх таким чином, щоб вони не вислизнули та не розкидалися під час прискорення, гальмування, проходження поворотів або в разі аварії.

Зберігання

1. Відпустити кнопку УВІМК./ВИМК. Пристрій вимикається.
2. Витягти запобіжний ключ із пристрою.
3. Очистити пристрій, див. главу Очищення пристрою.
4. Установити захисний кожух, див. главу Встановлення захисного кожуха.

⚠ ОБЕРЕЖНО

Недотримання ваги

Небезпека травмування та пошкоджень Під час зберігання враховувати вагу пристрою.

УВАГА

Небезпека пошкодження через неправильне зберігання!

Неправильне зберігання може призвести до пошкодження пристрою.
Зберігайте пристрій у сухому та добре провітрюваному приміщенні.
Не піддавайте пристрій впливу прямих сонячних променів протягом тривалого часу.
Тримайте пристрій подалі від корозійних речовин, як-от садові хімікати та протиожеледні солі.
5. Зберігати пристрій у сухому і добре провітрюваному приміщенні.

Догляд і технічне обслуговування

⚠НЕБЕЗПЕКА

Небезпека порізів гострими ножами та у разі випадкового ввімкнення пристрою!

Перед проведенням будь-яких робіт на пристрої витягніть запобіжний ключ з пристрою! Переконайтеся, що кнопка УВІМК./ВІМК. не натиснута.

Уникайте випадкового ввімкнення пристрою.

Під час проведення будь-яких робіт на пристрої використовуйте захисні окуляри та рукавиці.

Завжди встановлюйте захисний кожух перед виконанням будь-яких робіт на пристрої та перед його транспортуванням.

Очищення пристрою

УВАГА

Небезпека пошкодження через неправильне очищення!

Очищайте пристрій щіткою та вологою ганчіркою.

Не використовуйте миючих засобів, що містять розчинники.

Не занурюйте пристрій у воду чи інші рідини.

Не мити пристрій під струменем води зі шланга або під високим тиском.

1. Відпустити кнопку УВІМК./ВИМК. Пристрій вимикається.
2. Витягти запобіжний ключ із пристрою.

3. Видалити рештки рослин щіткою. Малюнок Т

4. Видалити смолу з ножів, наприклад, за допомогою універсального засобу для виведення плям Kärcher RM 769.

5. Змастити ножі ножиць для трави або кущоріза, див. главу Змащення ножів.
6. Установити захисний кожух, див. главу Встановлення захисного кожуха.
7. Якщо потрібно, протерти пристрій вологою ганчіркою.

Вказівка

Так само очищати телескопічну ручку, яку можна придбати як опцію.

Змашення ножів

Вказівка

Щоб зберегти якість ножів і досягти оптимальних результатів різання, після кожного використання наносити на ножі ножиць для трави та кущоріза

невелику кількість аерозольного мастила або рідкої машинної оливи.

1. Відпустити кнопку УВІМК./ВИМК. Пристрій вимикається.
2. Витягти запобіжний ключ із пристрою.
3. Очистити пристрій, див. главу Очищення пристрою.

4. Покласти пристрій на горизонтальну, рівну і маслостійку поверхню. Малюнок U

5. Нанести тонкий шар мастила на ножі ножиць для трави і кущоріза.

6. Увімкнути пристрій і дати йому трохи попрацювати.

7. Установити захисний кожух, див. главу Встановлення захисного кожуха.

8. Очистити поверхню та утилізувати залишки мастила в екологічно безпечний спосіб відповідно до місцевих норм.

Допомога в разі несправностей

Несправності часто мають просту причину, яку можна усунути самостійно за допомогою інструкцій, наведених нижче. За наявності сумнівів або в разі неназваних несправностей слід звертатися до авторизованої сервісної служби.

Під час збільшення строку служби ємність акумуляторного блока знижуватиметься навіть за доброго обслуговування, внаслідок чого навіть у разі повної зарядки повний час роботи більше не забезпечуватиметься. Це не є дефектом.

Помилка Причина Усунення
Пристрій не працює.	Запобіжний ключ вставлений у пристрій неправильно.	1. Вставити запобіжний ключ у гніздо на пристрої до клацання.
	Рівень заряду акумулятора занизький.	1. Зарядити акумулятор, див. главу Заряджання акумулятора.
	Акумулятор перегрітий.	1. Дати акумулятору охолонути.ВказівкаАкумулятор може бути дуже нагрітим.2. Не ставити пристрій на сонце.
	Акумулятор або зарядний пристрій несправний.	1. Замінити акумулятор або зарядний пристрій, див. главу Використання за призначенням.
Пристрій зупиняється під час роботи	Пристрій перегрітий	1. Перервати роботу і дати пристрою охолонути.

Коди і опис помилок

Індикатор рівня заряду	Опис помилки	Усунення помилки
Один із світлодіодів повільно блимає, двигун вимкнено.	Акумулятор повністю розряджений.	1 Зарядити акумулятор, див. главу Заряджання акумулятора.
Усі світлодіоди блимають 2 х кожні 2 с, і двигун вимкнено.	Ножі заблоковані або забруднені.	1 Відпустити кнопку УВІМК./ВІМК.2 Перевірити, чи немає між ножами твердих сторонніх предметів, за наявності видалити їх.3 Очистити і змастити ножі, див. главу Очищення пристрою.
	Активована функція температурного захисту двигуна.	1 Дати пристрою охолонути.Використовуйте та зберігайте пристрій лише в передбаченому температурному діапазоні.
Усі світлодіоди блимають 5 х кожні 2 с.	Активована функція температурного захисту акумулятора.	1 Відпустити кнопку УВІМК./ВІМК.2 Дати пристрою охолонути/нагрітися.Використовуйте та зберігайте пристрій лише в передбаченому температурному діапазоні.3 Якщо несправність зберігається, звернутися до місцевого дилера або до авторизованої сервісної служби.

Гарантія

У кожній країні діють відповідні гарантійні умови, встановлені уповноваженою організацією збуту нашої продукції в цій країні. Можнові несправності пристрою протягом гарантійного строку ми усуваємо безкоштовно, якщо причина несправності полягає в дефектах матеріалів або виробничому браку. У разі виникнення претензій протягом гарантійного строку прохання звертатися, маючи при собі чек про покупку, до торговельної організації, що продала продукт, або до найближчої уповноваженої служби сервісного обслуговування. (Адреси див. на звороті)

Технічні характеристики

Робочі характеристики пристрою

Номінальна напруга V	3	,	6
Число обертів холостого ходу	/min	1050
Ширина різання ножиць для трави	mm 80
Довжина різання кущоріза	mm	110
Відстань між ножами кущоріза	mm	8

Розраховані значення відповідно до EN 62841-1 & EN 62841-4-5: Grass shears

Значення вібрації на руці/кисті	m/s^2	2,6
Похибка К m/s	^2	1,5
Рівень звукового тиску L_pA	dB(A) 72
Похибка K_pA	dB(A) 3
Рівень звукової потужності L_WA	dB(A) 81
Похибка K_pA	dB(A) 3

Розраховані значення відповідно до EN 62841-1 & EN 62841-4-2: Shrub shears

Значення вібрації на руці/кисті	m/s^2	2,7
Похибка К m/s	^2	1,5
Рівень звукового тиску L_pA	dB(A) 74
Похибка K_pA	dB(A) 3
Рівень звукової потужності L_WA гарантований	dB(A) 85

Розміри та вага

Вага з ножицями для трави	kg	0,64
Вага з кущорізом	kg	0,69
Довжина х ширина х висота (з ножицями для трави, без акумуляторного блока, без захисного кожуха)	mm 306 x 83x 132
Довжина х ширина х висота (з кущорізом, без акумуляторного блока, без захисного кожуха)	mm 392 x 81x 132

Зберігається право на внесення технічних змін.

Значення вібрації

⚠ПОПЕРЕДЖЕННЯ

Зазначене значення вібрації виміряне за допомогою стандартного методу випробування і може використовуватися для порівняння з пристроєм.

Зазначене значення вібрації може бути використано у попередній оцінці навантаження. Залежно від способу використання пристрою, рівень вібрації під час поточного використання пристрою може відрізнятися від зазначеного загального значення. Визначити заходи самозахисту на основі оцінки навантаження в реальних умовах використання. Враховувати всі частини робочого циклу, тобто, наприклад, поряд з часом роботи також час, коли пристрій вимкнено та не працює.

Декларація про відповідність стандартам ЄС

Цим ми повідомляємо, що нижче зазначена машина на основі своєї конструкції та конструктивного виконання, а також у випущеної у продаж моделі, відповідає спеціальним основним вимогам щодо безпеки та захисту здоров'я представлених нижче директив ЄС. У разі внесення неузгоджених із нами змін до машини ця заява втрачає свою чинність. Виріб: Акумуляторні ножиці для трави і кущоріз Тип: GSH 2 Plus

Відповідні директиви ЄС

2006/42/EG (+2009/127/EG)

2014/30/€C

2000/14/€C (+2005/88/€C)

2011/65/€C

Застосовувані гармонізовані стандарти

EN 55014-1: 2017 + A1: 2020

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 62841-1:2015+A11

EN 62841-4-2:2019+A1+A11

EN 62841-4-5:2021+A11

EN IEC 63000: 2018

Застосовуваний метод оцінки відповідності

2000/14/ЄС зі змінами згідно з 2005/88/ЄС: Додаток V (тільки з ножем для кущів)

Рівень звукової потужності, дБ(А)

Виміряний: 81,1

Гарантований: 85

Особи, що нижче підписалися, діють від імені та за довіреністю керівництва.

Особа, відповідальна за ведення документації: Ш. Райзер (S. Reiser)

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

м. Вінненден, 01.06.2023

Мазмуны

1 Өндірілген онжылдык
