ПОСІБНИК КОРИСТУВАЧА BD 4335 C Classic Ep Kärcher

Слідуйте місцевим нормам щодо стічних вод.

→ Izvadite ispusno crevo iz držača pa ga spustite nad prikladni sabirnik.

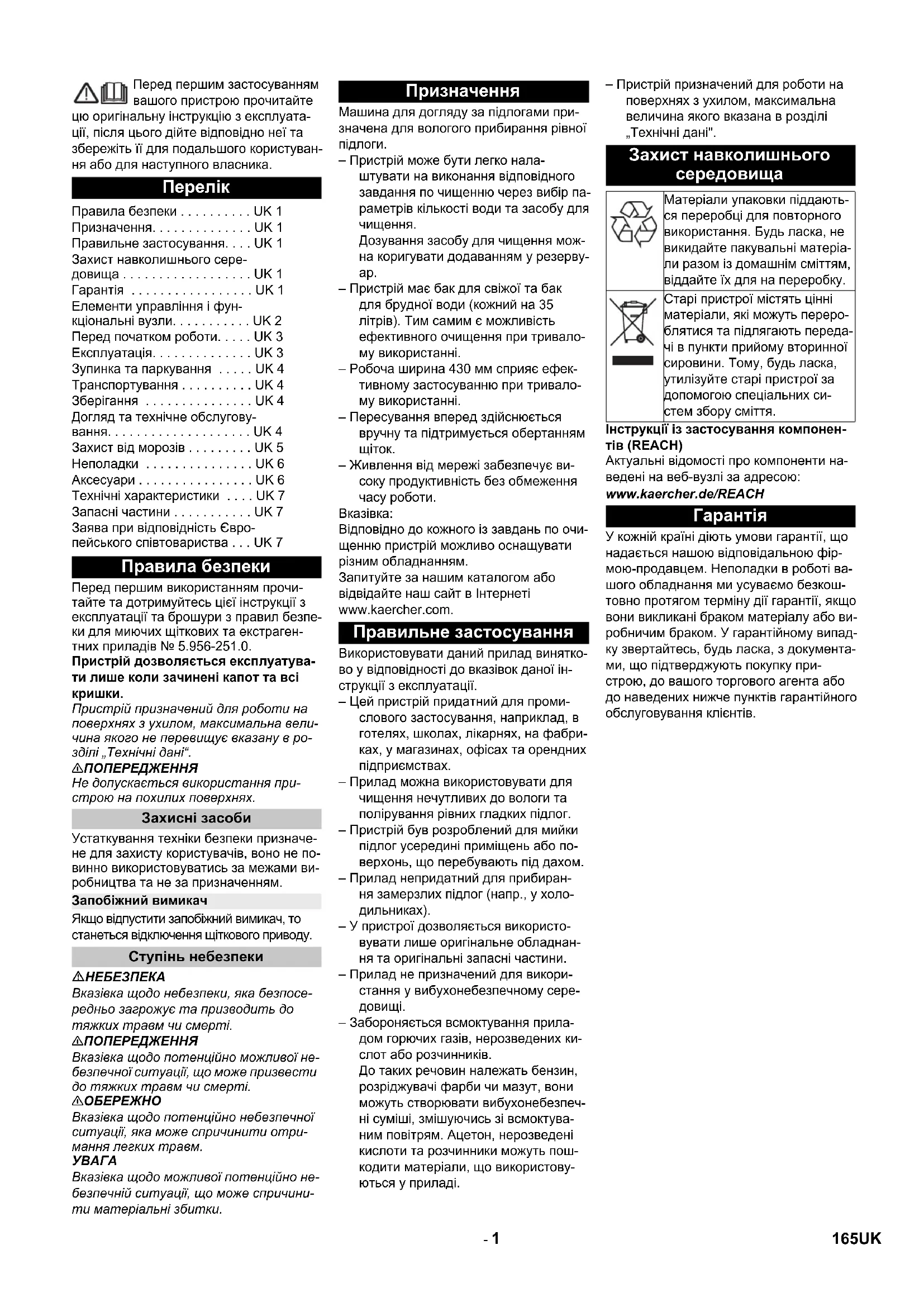

Перед першим застосуванням вашого пристрою прочитайте

цю оригінальну інструкцію з експлуатації, після цього дійте відповідно неї та збережіть її для подальшого користування або для наступного власника.

Перелік

Правила безпеки ..... UK 1

Призначення.....UK 1

Правильне застосування. . . . UK 1

Захист навколишнього середовища....UK 1

Гарантія UK 1

Елементи управління і функ- кціональні вузли. . . . . . . . . UK 2

Перед початком роботи.....UK 3

Експлуатація..... UK 3

Зупинка та паркування ..... UK 4

Транспортування ..... UK 4

Зберігання ..... UK 4

Догляд та технічне обслуговування.... UK 4

Захист від морозів ..... UK 5

Неполадки ..... UK 6

Аксесуари ..... UK 6

Технічні характеристики .... UK 7

Запасні частини ..... UK 7

Заява при відповідність Євро- пейського співтовариства ... UK 7

Правила безпеки

Перед першим використанням прочитайте та дотримуйтесь цієї інструкції з експлуатації та брошури з правил безпеки для миючих щіткових та екстрагентних приладів № 5.956-251.0.

Пристрій дозволяється експлуатува- ти лише коли зачинені капот та всі кришки.

Пристрій призначений для роботи на поверхнях з ухилом, максимальна величина якого не перевищує вказану в розділі „Технічні дані“.

△ПОПЕРЕДЖЕННЯ

Не допускається використання пристрою на похилих поверхнях.

Захисні засоби

Устаткування техніки безпеки призначене для захисту користувачів, воно не повинно використовуватись за межами виробництва та не за призначенням.

Запобіжний вимикач

Якщо відпустити запобіжний вимикач, то станеться відключення щіткового приводу.

Ступінь небезпеки

△НЕБЕЗПЕКА

Вказівка щодо небезпеки, яка безпосередньо загрожує та призводить до тяжких травм чи смерті.

△ПОПЕРЕДЖЕННЯ

Вказівка щодо потенційно можливої небезпечної ситуації, що може призвести до тяжких травм чи смерті.

△ОБЕРЕЖНО

Вказівка щодо потенційно небезпечної ситуації, яка може спричинити отримання легких травм.

УВАГА

Вказівка щодо можливої потенційно небезпечній ситуації, що може спричинити матеріальні збитки.

Призначення

Машина для догляду за підлогами при- значена для волого прибирання рівної підлоги.

– Пристрій може бути легко нала- штувати на виконання відповідного завдання по чищенню через вибір па- раметрів кількості води та засобу для чищення.

Дозування засобу для чищення можна коригувати додаванням у резервуар.

– Пристрій має бак для свіжої та бак для брудної води (кожний на 35 літрів). Тим самим є можливість ефективного очищення при тривалому використанні.

– Робоча ширина 430 мм сприяє ефективному застосуванню при тривалому використанні.

– Пересування вперед здійснюється вручну та підтримується обертанням щіток.

– Живлення від мережі забезпечує ви- соку продуктивність без обмеження часу роботи.

Вказівка:

Відповідно до кожного із завдань по очи- щенню пристрій можливо оснащувати різним обладнанням.

Запитуйте за нашим каталогом або відвідайте наш сайт в Інтернеті www.kaercher.com.

Правильне застосування

Використовувати даний прилад винятково у відповідності до вказівок даної інструкції з експлуатації.

– Цей пристрій придатний для промислового застосування, наприклад, в готелях, школах, лікарнях, на фабриках, у магазинах, офісах та орендних підприємствах.

– Прилад можна використовувати для чищення нечутливих до вологи та полірування рівних гладких підлог.

– Пристрій був розроблений для мийки підлог усередині приміщень або поверхонь, що перебувають під дахом.

– Прилад непридатний для прибирання замерзлих підлог (напр., у холодильниках).

– У пристрої дозволяється використо- вувати лише оригінальне обладнан- ня та оригінальні запасні частини.

– Прилад не призначений для використання у вибухонебезпечному середовищі.

– Забороняється всмоктування приладом горючих газів, нерозведених кислот або розчинників.

До таких речовин належать бензин, розріджувачі фарби чи мазут, вони можуть створювати вибухонебезпечні суміші, змішуючись зі всмоктуваним повітрям. Ацетон, нерозведені кислоти та розчинники можуть пошкодити матеріали, що використовуються у приладі.

– Пристрій призначений для роботи на поверхнях з ухилом, максимальна величина якого вказана в розділі „Технічні дані”.

Захист навколишнього середовища

Матеріали упаковки піддаються переробці для повторного використання. Будь ласка, не викидайте пакувальні матеріали разом із домашнім сміттям, віддайте їх для на переробку.

Старі пристрої містять цінні матеріали, які можуть перероблятися та підлягають передачі в пункти прийому вторинної сировини. Тому, будь ласка, утилізуйте старі пристрої за допомогою спеціальних систем збору сміття.

Інструкції із застосування компонентів (REACH)

Актуальні відомості про компоненти на- ведені на веб-вузлі за адресою:

У кожній країні діють умови гарантії, що надається нашою відповідальною фірмою-продавцем. Неполадки в роботі вашого обладнання ми усуваємо безкоштовно протягом терміну дії гарантії, якщо вони викликані браком матеріалу або виробничим браком. У гарантійному випадку звертайтесь, будь ласка, з документами, що підтверджують покупку пристрою, до вашого торгового агента або до наведених нижче пунктів гарантійного обслуговування клієнтів.

Елементи управління і функціональні вузли

1 Фільтр для затримування волокон
2 Запобіжний вимикач
3 Зливний шланг для забрудненої води з дозуючим пристроєм
4 Опорна напрямна для бази
5 Поплавок
6 Резервуар чистої води
7 Затискач на резервуар чистої води
8 Захватний паз
9 Носова частина
10 Дискова щітка
11 Заливний отвір бака чистої води
12 Скоба заміни щіток
13 Резервуар брудної води
14 Покажчик рівня чистої води
15 Ручка, що обертається, для нахилу всмоктувальної планки
16 Регулювання всмоктувальних планок по висоті *
17 Смушкові гайки для кріплення всмоктувальної планки

18 Всмоктувальна планка *
19 Всмоктуючий шланг
20 Регулятор об'єму води
21 Мережевий кабель з вилкою
22 Важіль опускання всмоктувальної пластини
23 Панель управління
24 Тягова ручка
25 Приймальний майданчик для миючого комплекту „Homebase Box"
26 Кришка резервуару брудної води

* не входить до комплекту постачання

Кольорове маркування

– Органи управління для процесу чи- щення є жовтими.
– Органи управління для технічного обслуговування та сервісу є світло-сірими.

Панель управління

1 OFF

Пристрій вимкнено.

2 Звичайний режим

Вологе прибирання підлоги й збір брудної води.

3 Intенсивний режим

Вологе прибирання підлоги із трива- лим впливом мийного засобу.

4 Режим всмоктування

Зібрати бруд.

5 Перемикач вибору програм

6 Контрольний індикатор електричного живлення Загоряється при вставленому мережевий штекер та відповідній напруз у мережі.

Символи на пристрої

	Мережевий штекер
	Точка кріплення ванта-жу
	Тримач для швабри **
	Рівень заповнення ре-зервуару для свіжої води 25%
	Скоба заміни щіток
	Важіль опускання всмоктувальної пла-стини
	Зливний отвір резер-вуару для свіжої води
	Шланг зливання бруд-ної води

** Опция

Перед початком роботи

Вивантаження приладу

→ Пристрій підняти з піддона двома особами та поставити на підлогу.

Установка усмоктувальної планки

Установити усмоктувальну планку в підвіску так, щоб профільна пластина перебувала над підвіскою.
→ Затягти смушкові гайки

→ Насадити усмоктувальний шланг

Експлуатація

△НЕБЕЗПЕКА

Небезпека травмування!

В разі небезпеки слід звільнити запобіжний вимикач/важіль ходу.

Заливання застосовуваних речовин

Чиста вода

→ Відкрити замок резервуара для свіжої води.
Налити чисту воду (макс. температура 60 °C) до нижнього краю заливного патрубка.
→ Закрити замок резервуару для свіжої води.

Засіб для чищення

△ПОПЕРЕДЖЕННЯ

Небезпека ушкодження. Застосовувати тільки рекомендовані засоби для чищення. У випадку використання інших засобів для чищення експлуатуюча особа бере на себе підвищений ризик з погляду безпеки роботи й небезпеки одержання травм.

Використовувати тільки ті засоби для чищення, що не містять розчинники, соляну та плавікову (фторидну) кислоту. Дотримуватися вказівок по техніці безпеки, наведених на упаковці засобів для чищення.

Вказівка:

Не використовувати сильно пінливі засоби для чищення.

Рекомендовані миючі засоби:

Застосування Засіб для	чищення
Прибирання всіх водостій-ких підлог	RM 746RM 780
Прибирання блискучих поверхонь (напр., граніту)	RM 755 es
Прибирання та загальне очищення промислових підлог	RM 69 ASF
Прибирання та загальне очищення керамічної плитки	RM 753
Прибирання кахелю у санітарній сфері	RM 751
Прибирання та дезінфекція у санітарній сфері	RM 732
Видалення бруду з будь-яких стійких до лугів підлог (напр., підлог з полівнілх-лориду)	RM 752
Видалення бруду з ліноле-умних покриттів	RM 754

→ Додати мийний засіб у резервуар для чистої води.

Вказівка:

При порожньому резервуарі чистої води миюча голівка продовжує працювати без подавання рідини.

Настроювання кількості води

→ Встановити відповідно до забруднення покриття підлоги кількість подаваної на голівку води

Вказівка:

Перші спроби чищення проводити при невеликій кількості води. Збільшувати кількість води крок за кроком, поки буде досягнуто бажаного результату чищення.

Встановлення всмоктувальної пластини

Косе розташування

Для поліпшення результатів мийки підлог, покритих плиткою, усмоктувальна планка може бути повернена до 5°

→ Послабити гвинти-баранці
→ Повернути усмоктувальну планку

→ Затягнути смушкові гвинти.

Нахил

При недостатній потужності усмоктування можна змінити нахил вартої вертикально усмоктувальної планки

→ Переставити ручку, що обертається, для нахилу всмоктувальної крайки.

висота

Регулювання висоти впливає на вигин всмоктувальної планки при контакті з підлогою.

→ Перемістити поворотне руків'я регулювання висоти методом спроб так, щоб досягти найкращого результату всмоктування.

Миття

УВАГА

Небезпека ушкодження покриття підлоги. Не працювати з пристроєм на одному місці.

→ Встановити перемикач вибору програм у положення „Всмоктування".
→ Провезти прилад трохи вперед та відкачати з нього залишок води.
→ Підняти всмоктувальну пластину.
→ Установити перемикач вибору програми в положення „OFF“.
→ Витягніть мережний штекер зі штепсельної розетки.

Злити забруднену воду

△ПОПЕРЕДЖЕННЯ

Слідуйте місцевим нормам щодо стічних вод.

→ Вийміть із тримача зливний шланг й помістить його в призначений для цього збірник води.

△НЕБЕЗПЕКА

Небезпека травмування! Для завантаження або вивантаження пристрій може пересуватися тільки на схилах, кут яких не перевищує максимального значення (див. «Технічні характеристики»). Пересуватися повільно.

⚠ОБЕРЕЖНО

Небезпека травм та пошкоджень! При транспортуванні слід звернути увагу на вагу пристрою.

→ Притиснути буксирну скобу пристрою вниз та перемістити.

→ Кінець подовжувального шнура вкла- сти петлею у крюк для кабелю.
→ З'єднати штепсельну вилку приладу з подовжувачем.
→ Вставити штепсельну вилку подовжувача в штепсельну розетку пристрою.
→ Повернути перемикач вибору програми на необхідну програму.
→ Задіяти запобіжний вимикач.

→ Дозатор стиснути або перегнути.

→ Відкрити кришку дозатора.

→ Спустити брудну воду - регулювати витік води стисненням чи перегинанням.

→ Промити резервуар для брудної води чистою водою.

→ При перевезенні апарату в транспортних засобах слід враховувати місцеві діючі державні норми, направлені на захист від ковзання та перекидання.

Спускання чистої води

⚠ОБЕРЕЖНО

Небезпека травм та пошкоджень! При зберіганні звернути увагу на вагу пристрою.

Цей прилад має зберігатися лише у внутрішніх приміщеннях.

Опускання всмоктувальної трубки.

→ Потягнути важіль та натиснути вниз; всмоктувальна країка опуститься.

Вказівка:

– Для мийки кахельних підлог пряму всмоктувальну планку встановити так, щоб чищення відбувалося під прямим кутом до стиків.
– Для поліпшення ефективності всмоктування можна встановити нахил всмоктувальної планки (див. "Регулювання всмоктувальної планки").
– Якщо резервуар для брудної води заповнений, поплавець закриває отвір для всмоктування, а всмоктувальна турбіна працює з підвищеним числом обертів. В цьому випадку слід припинити всмоктування та попрямувати в місце спорожнення резервуару для брудної води.

→ Закрити замок резервуару для свіжої води.

△НЕБЕЗПЕКА

Небезпека травмування! Перед проведенням ремонту або обслуговування пристрою встановити перемикач ви- бору програм у положення "OFF" і ви- тягнути штепсельну вилку з розетки.

→ Спустити та утилізувати рештки брудної та чистої води.

План техогляду

Після кожного використання

УВАГА

Небезпека ушкодження. Не обприскуйте пристрій водою та не використовуйте агресивні засоби для чищення.

→ Злити забруднену воду
→ Промити резервуар для брудної води чистою водою.
→ Очистити прилад ззовні, використовуючи для цього вологу ганчірку, просочену слабким люжним розчином.
→ перевірити сітчастий фільтр, при необхідності - зробити чищення.
→ Очистити всмоктувальні та з'ємні язички, перевірити їх на предмет зношування, при необхідності замінити.
→ Перевірити на зношування щітку, при необхідності замінити (див. "Роботи з технічного обслуговування").

Щомісяця

→ Прокладки між резервуаром брудної води та кришкою очистити та перевірити їхню щільність, при необхідності замінити.
→ Очистити сітку.

Щорічно

→ Проводити рекомендовану перевірку у сервісному центрі.

Профілактичні роботи

Очистити сітчастий фільтр

→ Відкрити кришку.
→ Повернути кришку за годинниковою стрілкою і зняти її.
→ Зняти розташований під нею сітча- стий фільтр та очистити його.
→ Вставити сітчастий фільтр.
→ Встановити кришку і зафіксувати її, повертаючи її проти годинникової стрілки.
→ Закрити кришку.

Замінити або перевернути всмоктувальні язички

1 Відмітки зносу
2 Всмоктувальний язичок

Всмоктувальні крайки слід повертати та міняти, якщо вони зношені аж до відміток зносу.

→ Зніміть усмоктувальну планку
→ Виверніть грибкові рукоятки

→ Зніміть пластмасові деталі
→ Вставити крайки
→ Вставити нові або перевернуті всмоктувальні крайки.
→ Вставити пластмасові деталі
→ Вставте й затягніть грибкові рукоятки

Заміна дискових щіток

→ Притиснути буксирну скобу пристрою вниз, щоб піднялася голівка для чищення.
→ Вичавити долілиць педаль заміни щітки через опір

→ Відтягнути пристрій назад, щоб отримати доступ до дискової щітки.
→ Розташувати нову дискову щітку перед пристроєм на підлозі.
→ Перемістити пристрій з піднятою головкою для чищення над новою дисковою щіткою і опустити головку для чищення.
Щітка фіксується у приводі.

Знімання резервуару для забрудненої води

→ Злити забруднену воду.

→ Зняти резервуар для брудної води та відставити убік.

Договір на техобслуговування

Для того щоб гарантувати надійну експлуатацію приладу, можна заключити договір щодо технічного обслуговування пристрою з компетентним бюро продажу Karcher.

Захист від морозів

В разі небезпеки замерзання:

→ Звільнити резервуари чистої та брудної води.
→ Зберігайте прилад в захищеному від морозу приміщенні.

Неполадки

△НЕБЕЗПЕКА

Небезпека травмування! Перед проведенням ремонту або обслуговування пристрою встановити перемикач ви- бору програм у положення "OFF" і ви- тягнути штепсельну вилку з розетки.

→ Спустити та утилізувати рештки брудної та чистої води.

Несправність Усунення
Прилад не запускається	Встановити бажану програму за допомогою перемикача вибору програм.
	Задіяти запобіжний вимикач.
	Вставте мережевий штекер у розетку.Горить контрольний індикатор електричного живлення?
Недостатня кількість води	Перевірити рівень чистої води, при необхідності долити
	Збільшити кількість води за допомогою кнопки регулювання кількості води.
	Очистити сітку.
Недостатня потужність всмоктування	Прокладки між резервуаром брудної води та кришкою очистити та перевірити їхню щільність, при необхідності замінити.
	Перевірити ущільнення між резервуаром для брудної води та резервуаром для чистої води на наявність ушкоджень, при необхідності замінити.
	Резервуар для брудної води заповнений, вимкнути пристрій та випорожнити резервуар для брудної води.
	Очистити фільтр для затримування волокон.
	Прочистити всмоктувальни язички на всмоктувальній трубці, при необхідності замінити
	Перевірити, чи закрита кришка зливу брудної води.
	Перевірити установку всмоктувальної пластини.
	Перевірити шланг на предмет забруднення, при необхідності почистити.
	Перевірити щільність всмоктувального шлангу, при необхідності замінити.
Недостатній результат очищення	Перевірити на зношування щітку, при необхідності замінити.
Всмоктувальна турбі-на працює з перебоями	Очистити поплавець.
Щітка не обертається	Перевірити, чи не заблоковані щітки сторонніми предметами, при необхідності видалити сторонні предмети.
	Застосувати запобіжний вимикач.Трохи зачекайте.Задіяти запобіжний вимикач.
Вібрації при очищенні	Можно застосування м'яких щіток.
В разі виникнення пошкоджень, які не можна усунути за допомогою цієї таблиці, телефонуйте до сервісного центру.

Аксесуари

Назва No деталі Характеристика
Дискова щітка, червона (середній, стандарт) 4.905-022.0	Для широко	го спектру задач з чищення.
Дискова щітка, природній колір (м'яка) 4.905-023.0	з натуральних волокон для чищення та полірування.
Дискова щітка, чорна (тверда) 4.905-025.0	Для видалення стійких забруднень і проведення основного чищення. Тільки для нечутливих поверхонь.
Привідна тарілка для накладок	4.762-533.0	Для чищення накладками. З швидкорозємним з'єднанням та центральним замком.
Накладка, біла	6.369-469.0	Для полірування підлог.
Накладка, червона (середня м'якість)	6.369-470.0	Для чищення та полірування усіх підлогових покриттів.
Накладка, зелена (середня твердість)	6.369-472.0	Для чищення сильно забрудненої підлоги та для основно-го чищення.
Накладка, чорна (тверда)	6.369-473.0	Для видалення стійких забруднень і проведення основного чищення.
Накладка, бежева (частина натуральних волокон)	6.371-081.0	Для полірування та освіження твердого та еластичного покриття.
Всмоктувальна трубка, 850 мм, пряма	4.777-401.0
Всмоктувальна трубка, 850 мм, вигнута	4.777-411.0
Набір Homebase Box	4.035-406.0
Тримач для швабри	9.753-023.0

Технічні характеристики

Потужність
Номінальна напруга В 230
Частота Нз 50
Середне споживання потужності	Вт 1400
Номінальна потужність всмоктувальної турбіни	Вт 550
Номінальна потужність приводу щіток	Вт 850
Всмоктування
Потужність всмоктування, кількість повітря (макс.)	л/с 20
Потужність всмоктування, нижній тиск (макс.)	kPa (mbar)	12,0 (120)
Щітки для чищення
Кількість обертів щітки 1	хв. 235
Діаметр щітки мм 430
Розміри та вага
Теоретична потужність на одиницю поверхні	м^2/г 1800
Макс. ухил робочої зони	% 2
Місткість резервуару чистої/брудної води	1 35/35
макс. температура води	°C 60
Температура навколишнього середовища	°C 5...40
Порожня вага (транспортна вага)	кг 56
Повна маса (готового до експлуатації пристрою)	кг 91
Розраховане значення згідно EN 60335-2-72
Загальне значення коливань	м/с^2	<1,3
Небезпека К	м/с^2	0,2
Рівень шуму L_рА	дБ(А)	70
Небезпека K_рА	дБ(А)	2
Рівень потужності шуму L_WA + небезпека K_WA	дБ(А)	86
Причина виключення відповідно до Регламенту (ЄС) 2019/1781 Додаток I Розділ 2 (12): j)

Запасні частини

– При цьому будуть використовуватись лише ті комплектуючі та запасні частини, що надаються виробником. Оригінальні комплектуючі та запасні частини замовляються по гарантії, щоб можна було безпечно та без перешкод використовувати пристрій.

– Асортимент запасних частин, що часто необхідні, можна знайти в кінці інструкції по експлуатації.

– Подальша інформація по запасним частинам є на сайті www.kaercher.com в розділі Сервіс.

Заява при відповідність Європейського співтовариства

Цим ми повідомляємо, що нижче зазначена машина на основі своєї конструкції та конструктивного виконання, а також у випущеної у продаж моделі, відповідає спеціальним основним вимогам щодо безпеки та захисту здоров'я представлених нижче директив ЄС. У випадку неузгодженої з нами зміни машини ця заява втрачає свою силу.

Продукт: Очищувач підлоги

Тип: 1.127-xxx

1.515-xxx

Відповідна директива ЄС

2006/42/EG (+2009/127/EG)

2014/30/EU

2011/65/EU

Застосовані розпорядження

(EU) 2019/1781

Прикладні гармонізуючі норми

EN 60335-1

EN 60335-2-72

EN 62233: 2008

EN 55014-1:2006 + A1: 2009 + A2:2011

EN 55014-2:1997 + A1: 2001 + A2: 2008

EN 61000-3-2:2014

EN 61000-3-3:2013

Запропоновані національні норми

Особи, що нижче підписалися, діють від імені та за довіреністю керівництва.

Уповноважений співробітник по веденню документообігу:

S. Reiser

Alfred Kärcher SE & Co. KG
