ПОСІБНИК КОРИСТУВАЧА D50L Levenhuk

No toque las supercies ópticas con los dedos.35 Біологічні мікроскопи Levenhuk

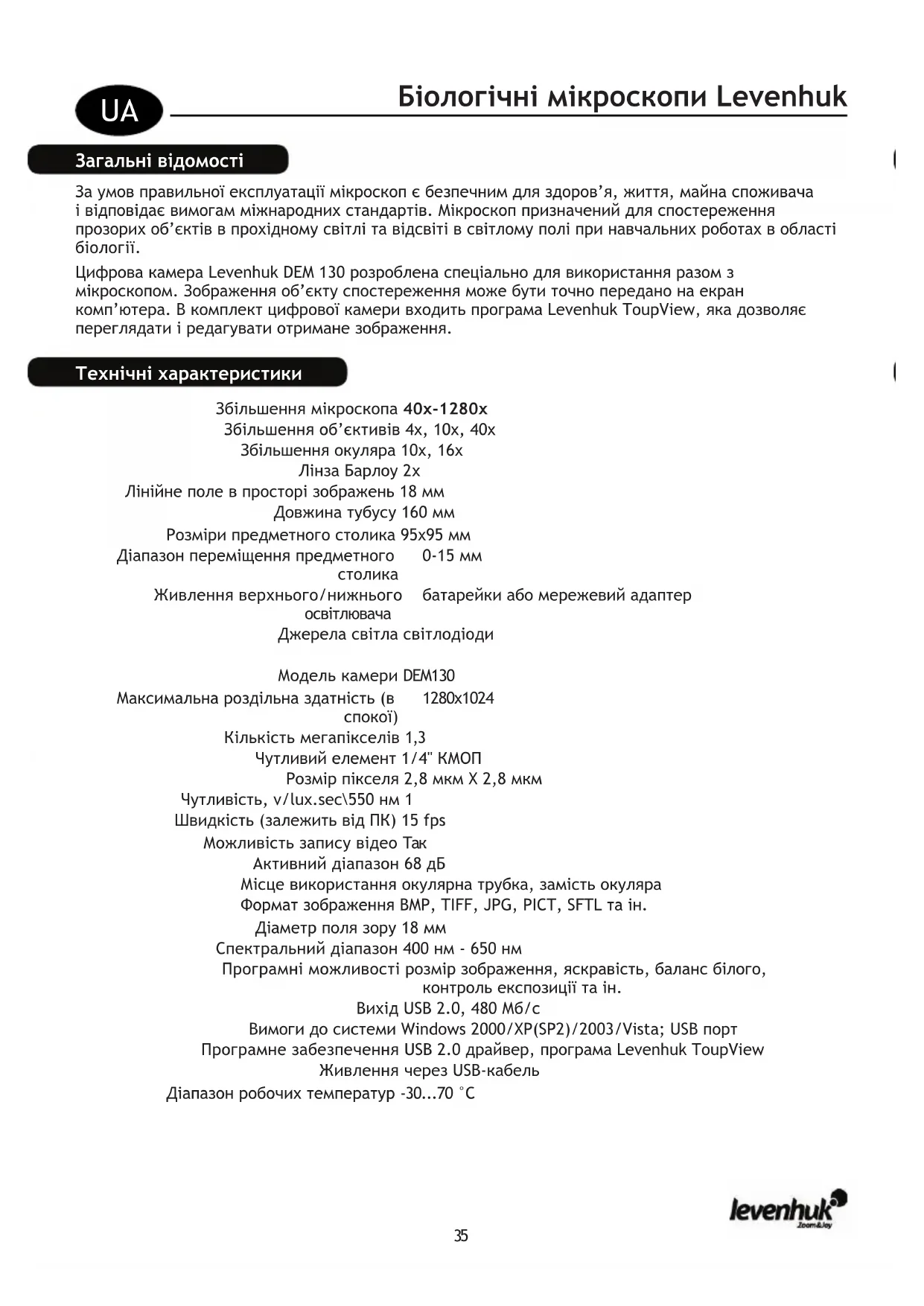

Загальні відомості За умов правильної експлуатації мікроскоп є безпечним для здоров’я, життя, майна споживача і відповідає вимогам міжнародних стандартів. Мікроскоп призначений для спостереження прозорих об’єктів в прохідному світлі та відсвіті в світлому полі при навчальних роботах в області

Цифрова камера Levenhuk DEM 130 розроблена спеціально для використання разом з мікроскопом. Зображення об’єкту спостереження може бути точно передано на екран комп’ютера. В комплект цифрової камери входить програма Levenhuk ToupView, яка дозволяє переглядати і редагувати отримане зображення. Технічні характеристики Збільшення мікроскопа 40x-1280x Збільшення об’єктивів 4x, 10x, 40x Збільшення окуляра 10x, 16х Лінза Барлоу 2x Лінійне поле в просторі зображень 18 мм Довжина тубусу 160 мм Розміри предметного столика 95х95 мм Діапазон переміщення предметного

0-15 мм Живлення верхнього/нижнього освітлювача батарейки або мережевий адаптер Джерела світла світлодіоди Модель камери DEM130 Максимальна роздільна здатність (в

1280x1024 Кількість мегапікселів 1,3 Чутливий елемент 1/4" КМОП Розмір пікселя 2,8 мкм X 2,8 мкм Чутливість, v/lux.sec\550 нм 1 Швидкість (залежить від ПК) 15 fps Можливість запису відео Так Активний діапазон 68 дБ Місце використання окулярна трубка, замість окуляра Формат зображення BMP, TIFF, JPG, PICT, SFTL та ін. Діаметр поля зору 18 мм Спектральний діапазон 400 нм - 650 нм Програмні можливості розмір зображення, яскравість, баланс білого, контроль експозиції та ін. Вихід USB 2.0, 480 Мб/с Вимоги до системи Windows 2000/XP(SP2)/2003/Vista; USB порт Програмне забезпечення USB 2.0 драйвер, програма Levenhuk ToupView Живлення через USB-кабель Діапазон робочих температур -30...70 °C36 Умовнi позначення

Інсталяційнийкомпакт-диск. Комплектація Модель Levenhuk 40L NG Штатив мікроскопа з предметним столиком, тригніздовим револьвером, фокусувальним механізмом, лінзою конденсора і джерелом світла 1 шт. Монокулярна насадка 1 шт. Об’єктиви: 4х, 10х, 40х по 1 шт. Окуляри: 10х, 16х по 1 шт. Лінза Барлоу 1 шт. Знімний освітлювач 1 шт. Адаптер мережевий 1 шт. Кейс для перенесення та зберігання 1 шт. Керівництво з експлуатації та гарантійний талон по 1 шт. Модель Levenhuk 50L NG Додатково до моделі Levenhuk 40L NG - набір для дослідів Levenhuk K50: Готові мікропрепарати 5 шт. Чисті предметні скельця 5 шт. Флакони: зі смолою, з морською сіллю, з дріжджами, з

по 1 шт. Ванночка для розведення артемії 1 шт. Мікротом 1 шт. Пінцет 1 шт. Керівництво «Attractive microscope. Scrutinizing the micro- cosm.» («Цікавий мікроскоп. Вивчаємо мікросвіт.») 1 шт. Модель Levenhuk D50L NG Додатково до моделі Levenhuk 50L NG - Цифрова камера Levenhuk DEM130: Цифрова камера 1 шт. USB кабель 1 шт. 2 адаптера для різних мікроскопів 1 шт. Інсталяційний компакт-диск Levenhuk ToupView (Гід автовстановлення, драйвери, програми для візуалізації, фіксації і обробки зображень) 1 шт. Фокусувальний механізм, розташований на штативі, забезпечує вертикальне переміщення предметного столика. Переміщення предметного столика здійснюється ручкою фокусування. Загальна величина фокусування складає не менше 15 мм. На поверхні предметного столика встановлені тримачі, що притискають препарат. До нижньої частини предметного столика прикріплений диск діафрагм. Револьверний пристрій забезпечує встановлення об’єктивів, зміна яких відбувається обертанням револьверного пристрою до фіксованого положення. Об’єктиви з комплекту мікроскопа розраховані на довжину тубуса 160 мм. Опис і робота складових частин37 Числові дані об’єктивів: Лінійне збільшення Числова апертура 4 0,1 10 0,25 40 0,65 Об’єктив зі збільшенням 40х обладнано пружною оправою, що запобігає пошкодженню препарата і фронтальної лінзи об’єктива при фокусуванні.

Цифрова камера розроблена спеціально і тільки для використання з мікроскопом. Отримане за допомогою камери зображення може передаватися на екран в реальному кольорі і зберігатися в пам’ять комп’ютера. В комплект вже входить програма Levenhuk ToupView, що дозволяє продивлятися та редагувати отримане зображення. Підтримувані формати файлів: *.bmp, *.jpg, *.jpeg, *.png, *.tif, *ti, *.gif, *.psd, *.ico, *.emf, *.wmf та ін. Живлення камери і зв’язок з комп’ютером здійснюється через USB-кабель. Сумісні операційні системи: Windows 2000/XP/2003/Vista. Робота з мікроскопом Підготовка мікроскопа до роботи

Вивільнити мікроскоп від упаковки;

Перевірити комплектність мікроскопа;

Обертанням ручок фокусування опустити предметний столик в нижнє положення;

Включити живлення мікроскопа, натиснувши клавішу включення/виключення, розташовану позаду основи мікроскопа поряд зі шнуром живлення. Фокусування на об’єкт

Встановити на предметний столик об’єкт, закріпити його тримачами для препаратів.

Обертанням револьверної головки ввести в хід променів об’єктив, збільшенням 4х.

Переміщуючи об’єкт вручну, підвести під об’єктив ділянку об’єкта з найбільшою густиною.

Обертаючи ручки фокусування і спостерігаючи збоку за відстанню між об’єктивом і об’єктом, підняти предметний столик майже до дотику об’єкта з об’єктивом.

Спостерігаючи в окуляр, встановлений в монокулярній насадці, і повільно обертаючи ручку фокусування, опускати предметний столик вниз до появи зображення об’єкта. Після такого налаштування при переході до об’єктивів інших збільшень фронтальна лінза не буде зачіпати за об’єкт, але, можливо, необхiдним буде незначне перефокусування. Вибір об’єктивів Дослідження препарату рекомендується починати з об’єктива найменшого збільшення, який використовується в якості пошукового при виборі ділянки для детальнішого вивчення. Після того, як ділянка для дослідження обрана, слід привести її зображення в центр поля зору мікроскопа; якщо ця операція виконується недостатньо акуратно, ділянка, що цікавить спостерігача, може не попасти в поле зору сильнішого об’єктива при зміні збільшень.38 Експлуатаційні обмеження

Мікроскоп розрахований на експлуатацію в макрокліматичних районах з помірним і холодним кліматом в лабораторних приміщеннях при температурі повітря від 10°С до 35°С і верхнім значенням відносної вологості повітря не більше 80% при температурі 25°С.

В приміщенні не повинно бути пилу, парів кислот, лугів та інших активних речовин.

Мікроскоп слід встановлювати в приміщенні, де мало відчуваються поштовхи і вібрації.

Висока температура і вологість можуть призвести до запліснявіння і конденсації вологи на оптичних і механічних деталях мікроскопа, що може негативно позначитися на його роботі.

В неробочому стані мікроскоп необхідно закривати чохлом.

Необхідно утримувати в чистоті металеві частини мікроскопа. Особливу увагу слід звернути на чистоту оптичних деталей, особливо об’єктивів і окулярів.

Для збереження зовнішнього вигляду мікроскопа необхідно періодично протирати його спеціальною серветкою для догляду за оптикою Levenhuk®, злегка змоченою аерозолем- очисником Levenhuk®, а потім обтирати сухою і чистою серветкою.

У випадку, якщо на останню лінзу об’єктива, що глибоко сидить в оправі, потрапив пил, поверхню лінзи необхідно дуже обережно протерти чистою ваткою, що накручена на дерев’яну паличку і злегка змочена ефіром або спиртовою сумішшю.

Якщо пил проник всередину об’єктива, і на внутрішніх поверхнях лінз утворився наліт, необхідно відправити об’єктив для чистки в оптичну майстерню.

Найкращі результати дає застосування безконтактного пневматичного очисника Levenhuk®, який видаляє забруднення і пил сильним струменем стисненого повітря.

Розбирати об’єктиви і окуляри забороняється.

Ніколи не дивіться в мікроскоп на джерело яскравого світла і лазерного випромінювання – ЦЕ НЕБЕЗПЕЧНО ДЛЯ ЗОРУ!

Не розбирайте самостійно мікроскоп і камеру.

Бережіть мікроскоп і камеру від вологи, не використовуйте їх під дощем.

Бережіть мікроскоп і камеру від ударів, надмірних навантажень з боку інших предметів.

Не докладайте надмірних зусиль до стопорних і фіксуючих гвинтів.

Зберігайте мікроскоп і камеру далеко від агресивних середовищ, побутових і автоопалювачів, ввімкнених ламп розжарювання і відкритого вогню.

При забрудненні оптичних поверхонь необхідно спочатку здмухнути пил і дрібні частинки або змахнути їх м’яким пензликом, потім протерти поверхню м’якою чистою серветкою, змоченою в спирті або ефірі.
