D50L - Mikroskop Levenhuk - Kostenlose Bedienungsanleitung

Produkttyp	Optisches Mikroskop
Marke	Levenhuk
Modell	D50L
Vergrößerung	40x – 1280x
Objektive	4x (NA 0,1), 10x (NA 0,25), 40x (NA 0,65) – Tubuslänge 160 mm
Okulare	10x und 16x
Barlow-Linse	2x
Lineares Sichtfeld	18 mm
Objektisch	Maße 95x95 mm, vertikale Bewegung 0–15 mm
Beleuchtung	LED-Durchlicht und Auflicht
Stromversorgung	Batterien oder Netzteil (im Lieferumfang)
Digitalkamera	Levenhuk DEM 130, 1,3 MP, max. Auflösung 1280x1024, CMOS 1/4
Software	Levenhuk ToupView (Visualisierung und Bearbeitung)
Anschluss	USB 2.0 (480 MB/s)
Videoaufnahme	Ja (15 fps)
Bildformate	BMP, TIFF, JPG, PICT, SFTL, usw.
Minimale PC-Konfiguration	Windows 2000/XP(SP2)/2003/Vista, USB-Anschluss
Lieferumfang	Mikroskop, monokularer Kopf, Objektive 4x/10x/40x, Okulare 10x/16x, Barlow-Linse, abnehmbare Beleuchtung, Netzteil, Transportkoffer, Kamera DEM130, USB-Kabel, Adapter, Installations-CD, Experimentier-Kit (Objektträger, Fläschchen, Mikrotom, usw.)
Pflege und Reinigung	Regelmäßig entstauben, mit speziellem Levenhuk-Tuch und Spray reinigen, Druckluftspray für Optiken verwenden, Objektive nicht zerlegen
Sicherheit	Niemals durch das Mikroskop in eine intensive Lichtquelle schauen, vor Feuchtigkeit und Stößen schützen, nicht selbst zerlegen
Betriebstemperatur	10–35 °C, relative Luftfeuchtigkeit ≤80% bei 25 °C

Häufig gestellte Fragen - D50L Levenhuk

Was ist die maximale Vergrößerung des Levenhuk D50L Mikroskops?

Die maximale Vergrößerung beträgt 1280x, erreicht durch Kombination der Objektive (4x, 10x, 40x), der Okulare (10x, 16x) und der Barlow-Linse 2x.

Wie installiere ich die Digitalkamera am Mikroskop?

Entfernen Sie das Okular und setzen Sie die Kamera Levenhuk DEM 130 an dessen Stelle ein. Schließen Sie das USB-Kabel an den Computer an. Die Kamera wird automatisch erkannt; installieren Sie die Software Levenhuk ToupView von der mitgelieferten CD.

Welche Betriebssysteme sind mit der Kamera kompatibel?

Die Kamera ist kompatibel mit Windows 2000, XP (SP2), 2003 und Vista. Ein USB 2.0-Anschluss ist erforderlich.

Wie reinige ich die Linsen des Mikroskops?

Verwenden Sie zunächst eine Druckluftspraydose, um Staub zu entfernen, dann ein weiches Tuch, das leicht mit Alkohol oder Ether getränkt ist. Verwenden Sie niemals Ihre Finger und zerlegen Sie die Objektive nicht.

Was tun, wenn das Bild unscharf ist?

Überprüfen Sie den Fokus durch Drehen des Fokussierknopfs am Stativ. Beginnen Sie mit dem 4x-Objektiv und senken Sie den Objektisch langsam ab, bis ein scharfes Bild erscheint. Stellen Sie sicher, dass die Barlow-Linse richtig befestigt ist.

Kann das Mikroskop mit einem Netzteil betrieben werden?

Ja, ein Netzteil ist im Lieferumfang enthalten. Sie können auch Batterien für die LED-Beleuchtung verwenden.

Welches Zubehör wird mit dem Levenhuk D50L geliefert?

Das Kit enthält: Mikroskop, monokularer Kopf, Objektive 4x/10x/40x, Okulare 10x/16x, Barlow-Linse, abnehmbare Beleuchtung, Netzteil, Transportkoffer, Kamera DEM130 mit USB-Kabel und CD, sowie ein Experimentier-Kit (Objektträger, Fläschchen, Mikrotom, usw.).

Wie wechselt man das Objektiv?

Drehen Sie den Objektivrevolver, bis das gewünschte Objektiv einrastet. Verwenden Sie immer zuerst die schwache Vergrößerung, um die Probe zu lokalisieren.

Kann ich mit der Kamera Videos aufnehmen?

Ja, die Kamera unterstützt die Videoaufnahme mit 15 Bildern pro Sekunde. Verwenden Sie die Software Levenhuk ToupView, um Videos aufzunehmen.

Welche Sicherheitsvorkehrungen sollte ich treffen?

Schauen Sie niemals durch das Mikroskop in eine intensive Lichtquelle (Sonne, Laser), dies kann Ihre Augen schädigen. Schützen Sie das Gerät vor Feuchtigkeit, Stößen und extremen Temperaturen. Zerlegen Sie die optischen Komponenten nicht selbst.

BEDIENUNGSANLEITUNG D50L Levenhuk

Mit Vergnugen naher dran!

Radosc przyblizania

Ppu6luXaem cydoobolbcmbuem

Ha6nuxye 3 padicmio

levenhuk

Zoom&Joy

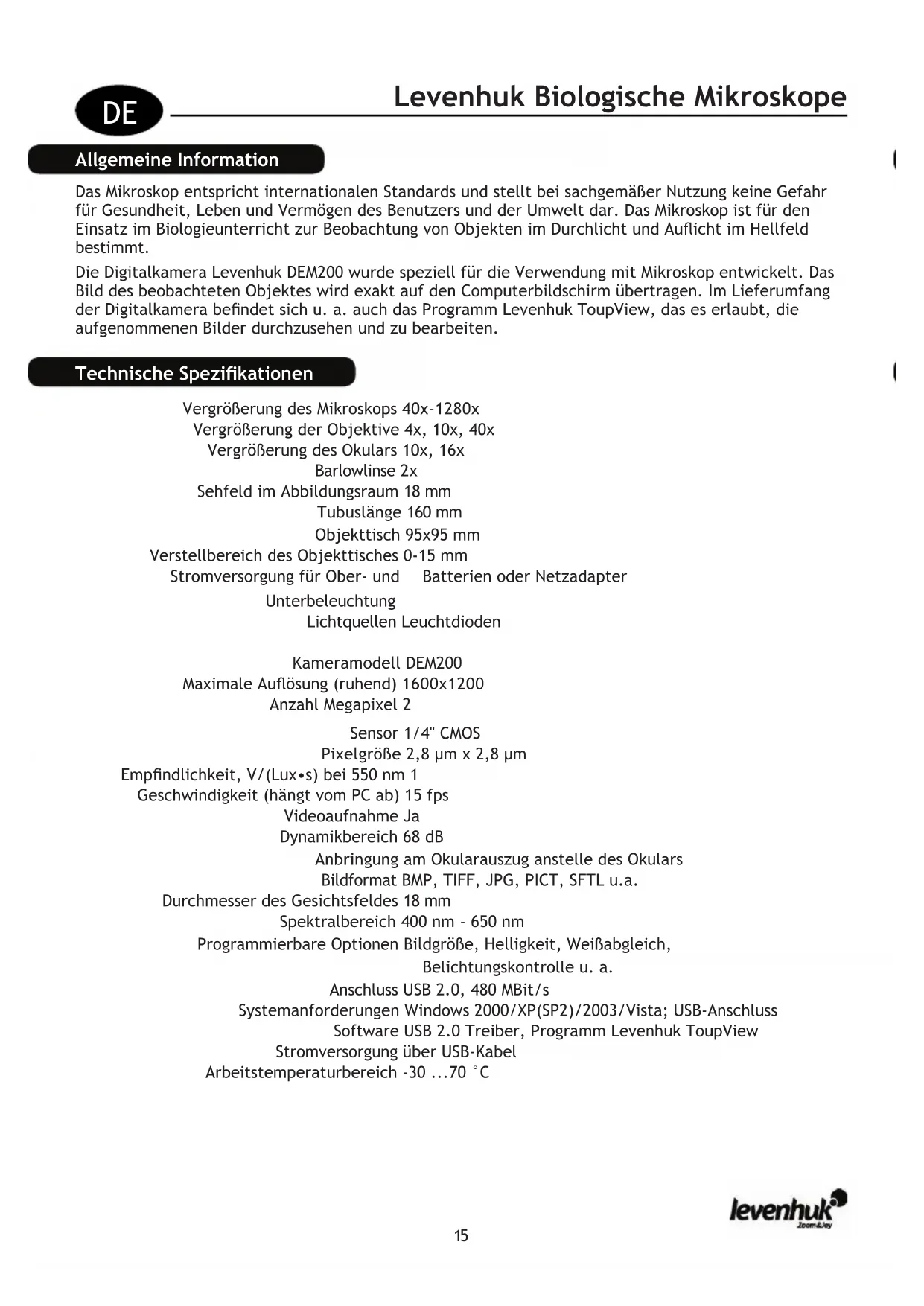

General Information

Das Mikroskop entspricht internationalen Standards und stellt bei sachgemäßer Nutzung keine Gefahr für Gesundheit, Leben und Vermögen des Benutzers und der Umwelt dar. Das Mikroskop ist für den Einsatz im Biologieunterricht zur Beobachtung von Objekten im Durchlicht und Auflicht im Hellfeld bestimmt.

Die Digitalkamera Levenhuk DEM200 wurde speziell für die Verwendung mit Mikroskop entwickelt. Das Bild des beobachteten Objektes wird exakt auf den Computerbildschirm übertragen. Im Lieferumfang der Digitalkamera befindet sich u. a. auch das Programm Levenhuk ToupView, das es erlaubt, die aufgenommen Bilder durchzusehen und zu bearbeiten.

Technische Spezifikationen

Vergroßerung des Mikroskops 40x-1280x

Vergroßerung der Objektive 4x, 10x, 40x

Vergroßerung des Okulars 10x, 16x

Barlowlinse 2x

Sehfeld im Abbildungsraum 18 mm

Tubulange 160 mm

Objekttisch 95× 95mm

Verstellbereich des Objektisches 0-15 mm

Stromversorgung für Ober- und Batterien oder Netzadapter

Unterbeleuchting

Lichtquellen Leuchtdioden

Kameramodell DEM200

Maximale Auflösung (ruhend) 1600x1200

Anzahl Megapixel 2

Sensor 1/4" CMOS

PixelgroBe 2,8 m× 2,8 m

Empfindlichkeit, V/(Lux·s) bei 550 nm 1

Geschwindigkeit (hängt vom PC ab) 15 fps

Videoaufnahme Ja

Dynamikbereich 68 dB

Anbringung am Okularauszug anstelle des Okulars

Bildformat BMP,TIFF,JPG,PICT,SFTL u.a.

Durchmesser des Gesichtsfeldes 18 mm

Spektralbereich 400 nm - 650 nm

Programmierbare Optionen Bildgroße, Helligkeit, Weißabgleich,

Belichtungskontrolle u. a.

Anschluss USB 2.0, 480 MBit/s

Systemanforderungen Windows 2000/XP(SP2)/2003/Vista; USB-Anschluss

Software USB 2.0 Treiber, Programm Levenhuk ToupView

Stromversorgung über USB-Kabel

Arbeitstemperaturbereich -30 ...70 °C

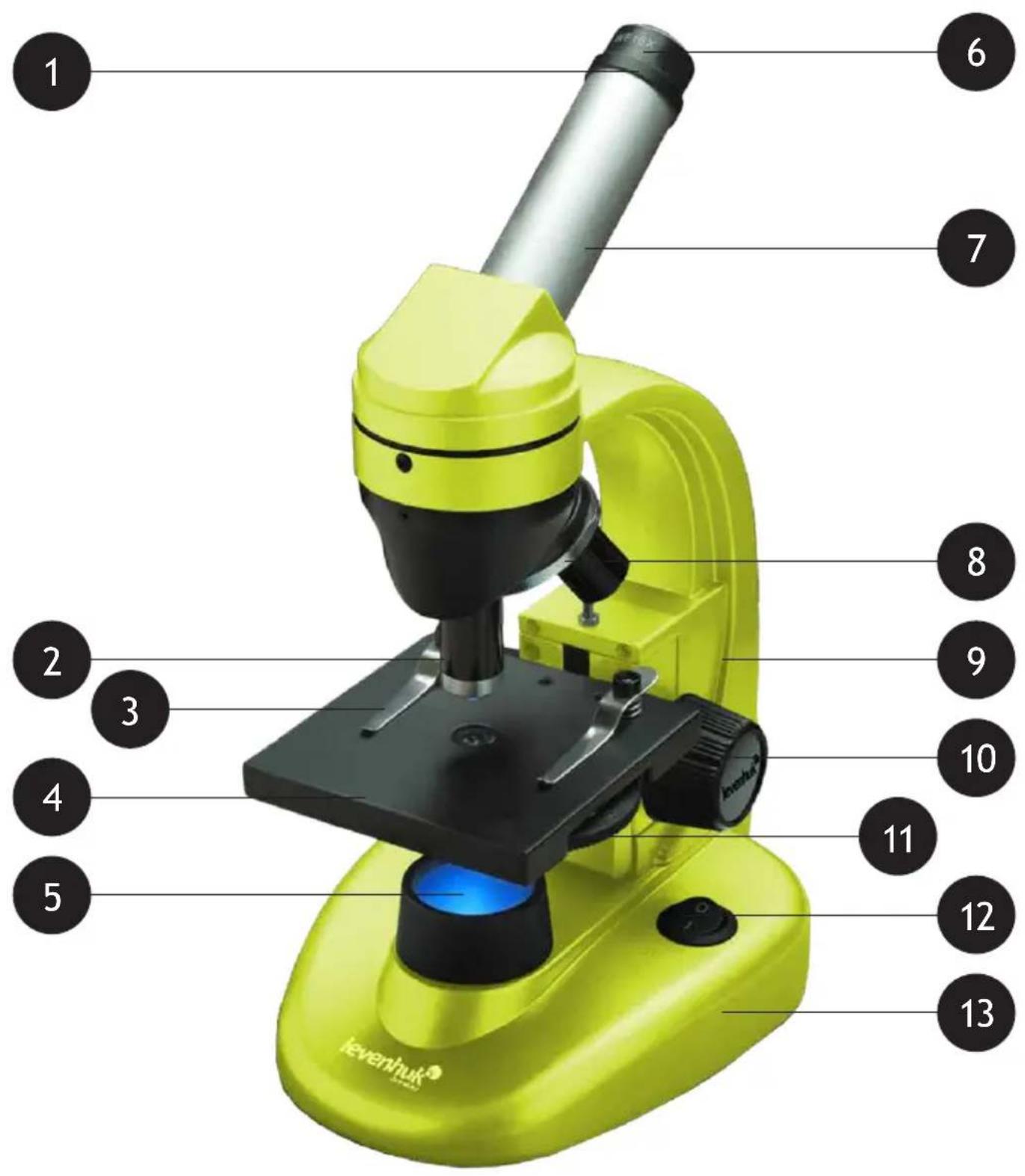

Aufbau des Mikroskops

1 Barlowlinse 2 Objektive 3 Objektklammern 4 Objekttisch 5 Unterbeleuchtung 6 Okular
7 Monokulartubus 8 Revolverkopf 9 Stativ 10 Einstellrad 11 Leuchtfeldblende 12 EIN/AUS-Schalter

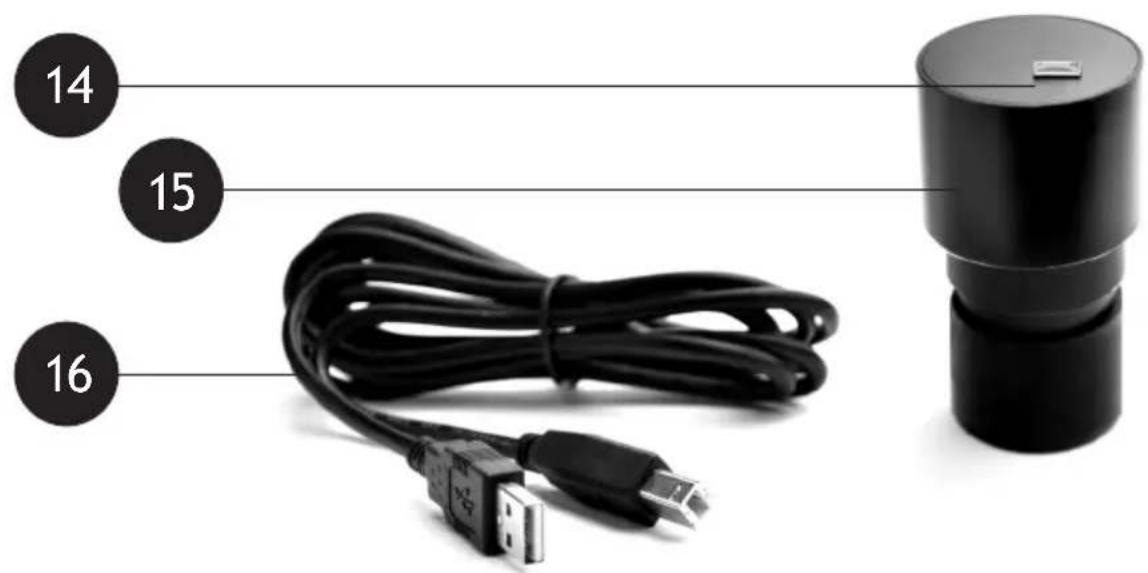

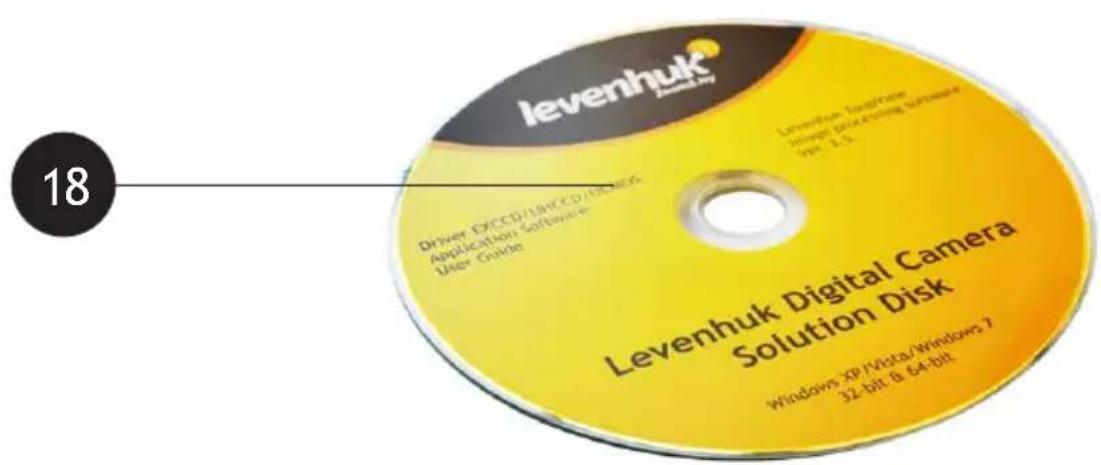

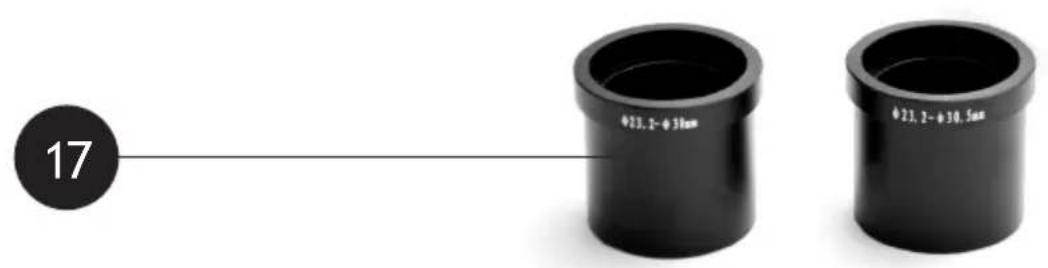

13 Mikroskopfuß USB-Anschluss Digitalkamera USB-Kabel Adapter Installations-CD

Packungsinhalt

Modell Levenhuk 40L NG

Mikroskopstativ mit Objekttisch, 3-Fach-Objektivrevolver, 1 Stk.

Einstellvorrichtung, Kondensorlinse und Lichtquelle

Monokulartubus 1 Stk.

Objektive: 4x, 10x, 40x je 1 Stk.

Okulare: 10x, 16x je 1 Stk.

Barlowlinse 1 Stk.

Abnehmbare Leuchte 1 Stk.

Netzadapter1 Stk.

Koffer zur Aufbewährung 1 Stk.

Gebrauchsanleitung und Garantieschein je 1 Stk.

Modell Levenhuk 50L NG

Wie Modell Levenhuk 40L NG, zusätzlich Experimentierset Levenhuk K50:

Fertige Mikroskopie-Präparate 5 Stk.

Leere Objektträger 5 Stk.

Flaschen: mit Teer, mit Meersalz, mit Hefe, mit Armenia je 1 Stk.

Schale fur Artemiazucht 1 Stk.

Mikrotom 1 Stk.

Pinzette 1 Stk.

Handbuch «Attractive microscope. Scrutinizing the microcosm.» 1 Stk.

(«Spannende Mikroskopie. Eine Reise in die Mikrowelt.»)

Modell Levenhuk D50L NG

Wie Modell Levenhuk 50L NG, zusammen Digitalkamera Levenhuk DEM130:

Digitalkamera 1 Stk.

USB-Kabel 1 Stk.

2 Adapter für verschiedene Mikroskope 1 Stk.

Installations-CD Levenhuk ToupView (Automatische geführte 1 Stk.

Installation, Treiber, Software zur Bildvisualisierung, -fixierung

und -bearbeitung)

Beschreibung und Funktionswise der Bestandteile

Die Einstellvorrichtung, die sich am Stativ befindet, dient zur vertikalen Bewegung des Objekttisches.

Drehen Sie das Einstellrad, um die Position des Objektisches zu ändern. Der Mindestabstand beträgt 15 mm.

Auf der Oberfläche des Objektisches befinden sich Objektklammern. Am unteren Teil des Objektisches ist die Leuchtfeldblende befestigt.

Der Objektivrevolver ermitteligt den Objektivwechsel durch Drehen des jeweils gewünschten Objektivs bis zur Einrastung.

Mikroskopobjektive sind für eine mechanische Tubulänge von 160 mm berechnet.

Objektivangaben:

Lineare Vergroßerung numerische Apertur

40,1

10 0,25

40 0,65

Das Objektiv mit 40x-Vergroßerung verfügbar über eine federnde Fassung, die Beschädigungen am

Präparat und an der Frontlinse bei der Fokuseinstellung verhindert.

Arbeiten mit dem Mikroskop

Vorbereitung

• Packen Sie das Mikroskop aus.
• Überprüfen Sie, ob der Inhalt der Verpackung komplett ist.
• Bringen Sie den Objekttisch in die unterste Position, indem Sie das Einstellrad drehen.
• Betätigen Sie den Netzschalter an der Rückseite der Grundplatte des Mikroskops darüber dem Netzkabel.

Fokussierung auf das Objekt

• Legen Sie das Präparat auf den Objekttisch und befestigen Sie es mit Präparathaltern.
• Drehen Sie den Revolverkopf und wahlen Sie das 4x-Objektiv aus.
• Bewegen Sie von Hand den Objektabschnitt mit der größter Dichte unter das Objektiv.
• Beobachten Sie von der Seite den Abstand zwischen Objektiv und Object und haben Sie den Objekttisch durch Drehen am Einstellrad an, bis das Präparat fast das Objektiv berührt.
• Schauen Sie ins Okular, das im Monokulartubus eingestellt ist, und senken Sie den Objekttisch durch langsames Drehen am Fokussierhebel ab, bis Sie das Objektbild sehen können.

Nachdem Sie das Mikroskop auf diese Weise eingestellt haben, kann die Frontlinse das Objekt nicht streifen, wenn Sie Objektive mit anderen Vergroßerungen wahren. Ggf. wird jedoch eine geringfugige Nachfokussierung erforderlich.

AuswahlderObjektive

Wir empfehlen, mit der gingsten Vergroßerung anzufangen und these Objektiv fur Auswahl des Teils Abschnitts zu benutzen, der genauer untersucht werden soll. Nachdem Sie den Abschnitt fur die Untersuchung gewählt haben, bringen Sieihn ins Zentrum des Sehfeldes des Mikroskops. Gehen Sie damit sorgfältig vor, sonst kann dieser Abschnitt unter Umständen außerhalb des Sehfelds von Objektiven mit higherer Vergroßerung liegen.

Kamera

Die Digitalkamera wurde speziell und nur für die Verwendung mit dem Mikroskop entwickelt.

Das mit der Kamera gemachtes Bild kann in Echtfarben auf den Bildschirm übertragen und gespeichert werden.

Im Lieferumfang der Kamera befindet sich das Programm Levenhuk ToupView, das es erlaubt, Bilder durchzusehen und zu bearbeiten. Unterstützungte Bildformate: .bmp, .jpg, .jpeg, .png, .tif, tiff, .gif, .psd, .ico, .emf, *.wmf u. a.

Die Kamera wird per USB-Kabel mit dem PC verbunden. Die Stromversorgung erfolgt ebenfalls über das USB-Kabel.

Ko mpatible Betriebsysteme: Windows 2000/XP/2003/Vista.

Schutz- und Pflegehinweise

• Das Mikroskop ist für den Betrieb in Gebieten mit gemäßigtem und kaltem Klima in Laboratorien bei einer Lufttemperatur von 10^ bis zu 35^ und max. 80% Luftfeuchtigkeit (bei einer Temperatur

von 25^) berechnet.

• Der Raum muss frei von Staub sowie sauren, basischen oder anderweitig aktiven Dämpfen sein.
• Betreiben Sie das Mikroskop in einem möglichststoß- und vibrationsfreien Raum.
• Hohe Temperaturen und hohe Luftfeuchtigkeit können zur Schimmelbildung und Kondensation von Feuchtigkeit an den optischen und mechanischen Teilen des Mikroskops führen, wodurch dessen Funktion beeinträchtigt werden kann.
• Mikroskop nach dem Gebrauch mit einer Staubschutzhülle abdecken.
• Metallteile des Mikroskops stets sauber halten. Besonders ist auf Sauberkeit der Optikteile, insbesondere der Objektive und Okulare zuchten.
• Oberfläche des Instruments regelmäßig mit einem speziellen Optikpflegegetuch von Levenhuk zu reinigen, das mit Levenhuk-Reinigungsspray benetzt ist, und anschließend mit einem sauberen und trockenen Tuch abwischen.
• Wenn die letzte Objektivlinse, die sich tief in der Fassung befindet, staubig ist, reinigen Sie die Linsenoberfläche mit einem mit Äther oder Alkohol befeuchteten Wattestächen.
• Wenn Staub im Objektiv ist sich auf den inneren Linsenoberflächen Staubablagerung befinden, müssen Sie das Objektiv in einem Optikfachgeschäft reinigen halten.
• Am besten verwenden Sie den kontaktlosen Druckluftreiniger von Levenhuk, der Staub und Schmutz mit einem intensiven Druckluftstrom entfernt.
• Okulare und Objektive nicht aufschauben.
• Verwenden Sie das Mikroskop nie, um sich eine helle Lichtquelle oder eine Laserlichtquelle anzusehen - ERBLINDUNGSGEFAHR!
• Versuchen Sie nie, das Mikroskop und die Kamera selbstständig auseinander zu bauen.
  Schutzen Sie das Mikroskop und die Kamera vor Nasse, verwenden Sie sie nicht im Regen.
• Schützen Sie das Mikroskop und die Kamera vor mechanischen Einwirkungen und Überlastungen, die von anderen Gegenständen ausgegeben können.
• Wenden Sie keine übermäßige Kraft auf die Feststellsschrauben und Fixierungsschrauben an.
• Mikroskop und Kamera fern von aggressiven Mitteln, Wärmequellen, eingeschalteten Glühlampen und offenem Feuer aufbewahren. Bei Verschmutzung der optischen Oberflächen zuerst den Staub wegblasen oder mit weichem Pinsel entfernen, sodann ein weiches sauberes Tuch mit Alkohol oder Äther befeuchten und damit die Oberfläche wischen.
• Berühren Sie die optischen Oberflächen nie mit den Fingern.
