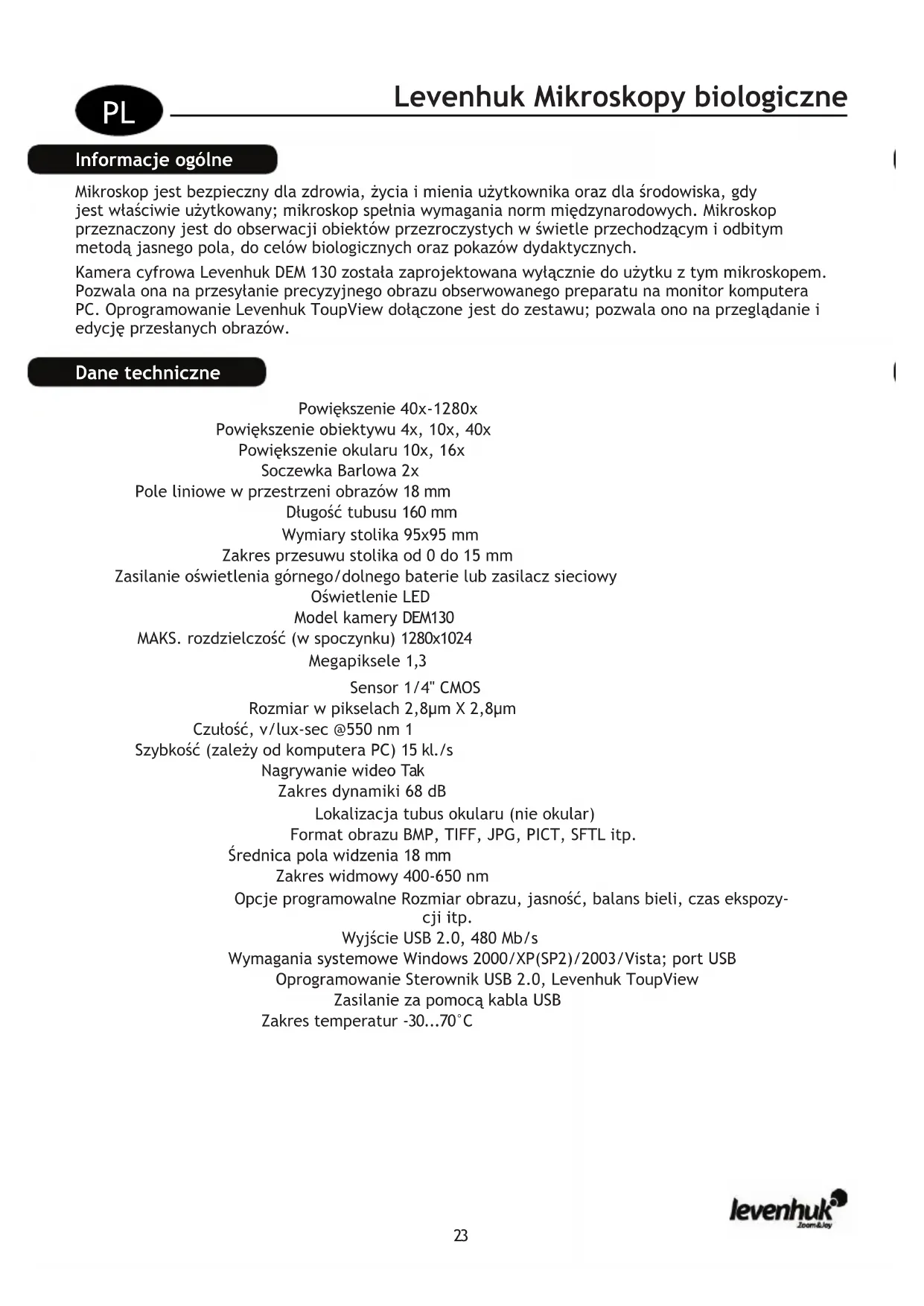

Informacje ogólne Mikroskop jest bezpieczny dla zdrowia, życia i mienia użytkownika oraz dla środowiska, gdy jest właściwie użytkowany; mikroskop spełnia wymagania norm międzynarodowych. Mikroskop przeznaczony jest do obserwacji obiektów przezroczystych w świetle przechodzącym i odbitym metodą jasnego pola, do celów biologicznych oraz pokazów dydaktycznych. Kamera cyfrowa Levenhuk DEM 130 została zaprojektowana wyłącznie do użytku z tym mikroskopem. Pozwala ona na przesyłanie precyzyjnego obrazu obserwowanego preparatu na monitor komputera PC. Oprogramowanie Levenhuk ToupView dołączone jest do zestawu; pozwala ono na przeglądanie i edycję przesłanych obrazów. Dane techniczne Powiększenie 40x-1280x Powiększenie obiektywu 4x, 10x, 40x Powiększenie okularu 10x, 16х Soczewka Barlowa 2x Pole liniowe w przestrzeni obrazów 18 mm Długość tubusu 160 mm Wymiary stolika 95x95 mm Zakres przesuwu stolika od 0 do 15 mm Zasilanie oświetlenia górnego/dolnego baterie lub zasilacz sieciowy Oświetlenie LED Model kamery DEM130 MAKS. rozdzielczość (w spoczynku) 1280x1024 Megapiksele 1,3 Sensor 1/4" CMOS Rozmiar w pikselach 2,8μm X 2,8μm Czułość, v/lux-sec @550 nm 1 Szybkość (zależy od komputera PC) 15 kl./s Nagrywanie wideo Tak Zakres dynamiki 68 dB Lokalizacja tubus okularu (nie okular) Format obrazu BMP, TIFF, JPG, PICT, SFTL itp. Średnica pola widzenia 18 mm Zakres widmowy 400-650 nm Opcje programowalne Rozmiar obrazu, jasność, balans bieli, czas ekspozy- cji itp. Wyjście USB 2.0, 480 Mb/s Wymagania systemowe Windows 2000/XP(SP2)/2003/Vista; port USB Oprogramowanie Sterownik USB 2.0, Levenhuk ToupView Zasilanie za pomocą kabla USB Zakres temperatur -30...70°C24 Budowa mikroskopu

Pokrętło ustawiania ostrości

Obrotowa dia- fragma

Dysk instalacyjny CD Zawartość opakowania Levenhuk 40L NG Mikroskop wraz ze stolikiem, rewolwerem na trzy obiektywy, mechanizmem ustawiania ostrości, soczewką kondensora i oświetleniem 1 szt. Głowica monokularowa 1 szt. Obiektywy: 4x, 10x i 40x po 1 szt. Okulary: 10x; 16x po 1 szt. Soczewka Barlowa 1 szt. Wymienne oświetlenie 1 szt. Zasilacz sieciowy 1 szt. Walizka 1 szt. Instrukcja obsługi i karta gwarancyjna po 1 szt. Levenhuk 50L NG Wraz z Levenhuk 40L NG: zestaw do badań Levenhuk K50: Gotowe preparaty 5 szt. Szkiełka 5 szt. Fiolki: ze smołą, solą morską, drożdżami, artemią po 1 szt. Pudełko do rozcieńczenia artemii 1 szt. Mikrotom 1 szt. Penseta 1 szt. Instrukcja obsługi „Attractive microscope. Scrutinizing the mi- crocosm." („Niezwykły mikroskop. Badanie mikrokosmosu.”) 1 szt. Levenhuk D50L NG Wraz z Levenhuk 50L NG: kamera cyfrowa Levenhuk DEM 130 Kamera cyfrowa 1 szt. Kabel USB 1 szt. 2 adaptery do różnych mikroskopów 1 szt. DYSK INSTALACYJNY CD Levenhuk ToupView (instrukcja automatycznej konguracji, sterowniki, oprogramowanie do oglądania, zapisywania i przetwarzania obrazu) 1 szt. Znajdujący się na statywie mechanizm ustawiania ostrości umożliwia pionowy ruch stolika. Podno- szenie i opuszczanie stolika odbywa się za pomocą pokrętła ustawiania ostrości. Całkowita wartość ustawiania ostrości wynosi co najmniej 15 mm. Uchwyty preparatu przymocowane są do powierzchni stolika. Obrotowa diafragma zamocowana jest do dolnej części stolika. W rewolwerze osadzone są obiektywy; obiektywy można zmieniać, obracając tarczę do momentu uzyskania odpowiedniego położenia. Obiektywy dołączone do opakowania przeznaczone są do tubusu o długości 160 mm. Opis elementów i użytkowanie25 Obiektywy: Powiększenie liniowe Apertura numeryczna 4 0,1 10 0,25 40 0,65 Obiektyw 40x wyposażony jest w układ amortyzujący, który zabezpiecza soczewkę przednią przed kontaktem z preparatem podczas ustawiania ostrości. Kamera Kamera cyfrowa została zaprojektowana wyłącznie do użytku z tym mikroskopem. Obraz preparatu może być przesyłany na monitor komputera PC z zachowaniem kolorów i przechowy- wany w pamięci komputera PC. Oprogramowanie Levenhuk ToupView dołączone jest do opakowania; pozwala ono na przeglądanie i edycję przesłanych obrazów. Obsługiwane formaty plików: *.bmp, *.jpg, *.jpeg, *.png, *.tif, *.ti, *.gif, *.psd, *.ico, *.emf itp. Kabel USB służy do zasilania kamery i połączenia z komputerem PC. Kompatybilny system operacyjny: Windows 2000/XP/2003/Vista. Użytkowanie mikroskopu Rozpakowanie i pierwsze kroki

Rozpakować mikroskop.

Upewnić się, że obecne są wszystkie elementy.

Za pomocą pokrętła ustawiania ostrości umieścić statyw w najniższej pozycji.

Aby włączyć mikroskop, nacisnąć przycisk WŁ./WYŁ. znajdujący się z tyłu podstawy, obok prze- wodu zasilającego. Ustawianie ostrości

Umieścić preparat na stoliku i zabezpieczyć za pomocą uchwytów preparatu.

Obracając rewolwer, zmienić powiększenie na obiektyw 4x.

Przesunąć preparat tak, aby jego najgrubsza część znajdowała się pod obiektywem.

Obracać pokrętło ustawiania ostrości w celu podniesienia stolika do momentu, gdy obiektyw będzie się znajdował w niewielkiej odległości od próbki; należy sprawdzać odległość między obiektywem a preparatem, aby nie doprowadzić do ich zetknięcia się.

Spoglądać przez okular zamontowany w głowicy monokularowej i powoli opuszczać stolik, obracając pokrętło ustawiania ostrości do momentu pojawienia się obrazu preparatu. Taka regulacja chroni przednią soczewkę przed kontaktem z preparatem podczas użycia obiektywów o innych powiększeniach; jednak niewielka zmiana ustawienia ostrości może być konieczna. Wybór obiektywu Zaleca się rozpoczęcie obserwacji od obiektywu o najmniejszym powiększeniu; pomaga to przy wy- borze fragmentu do badania szczegółowego. Po wybraniu fragmentu należy wycentrować obraz w polu widzenia mikroskopu. Należy to przeprowadzić możliwie jak najbardziej precyzyjnie; w przeciwnym wypadku wybrany fragment może nie pojawić się w polu widzenia obiektywu o większym powiększe- niu.26 Konserwacja i pielęgnacja

Mikroskop przeznaczony jest do użytkowania w warunkach umiarkowanego lub zimnego klimatu, w laboratoriach, w których panuje temperatura od 10 do 35°C i względna wilgotność powietrza do 80% przy temperaturze 25°C.

Pomieszczenie powinno być wolne od kurzu, oparów kwasów i zasad oraz innych substancji czynnych.

Mikroskop należy użytkować w pomieszczeniu zabezpieczonym przed wstrząsami i drganiami.

Wysoka temperatura i wilgotność mogą powodować tworzenie się pleśni lub kondensację wilgoci na elementach optycznych i mechanicznych mikroskopu, co może negatywnie wpłynąć na jego funkcjonowanie.

Po zakończeniu użytkowania mikroskop należy przykryć specjalnym pokrowcem.

Należy dbać o czystość elementów metalowych. Szczególną uwagę należy zwrócić na utrzymanie czystości elementów optycznych (zwłaszcza obiektywów i okularów).

Konserwacja mikroskopu polega na regularnym usuwaniu kurzu i czyszczeniu specjalną szmatką Levenhuk® lekko zwilżoną sprayem czyszczącym Levenhuk® oraz wytarciu suchą, miękką i czystą chusteczką lub szmatką.

Jeśli kurz zalega na soczewce obiektywu znajdującej się głęboko w obudowie, należy ostrożnie przetrzeć soczewkę czystym patyczkiem do uszu lekko zwilżonym eterem lub mieszaniną alkoholi.

Jeżeli wewnątrz obiektywu pojawi się kurz lub na wewnętrznej stronie soczewek utworzy się cien- ka warstwa, należy oddać obiektyw do naprawy.

Sprężone powietrze Levenhuk® do bezdotykowego czyszczenia optyki zapewnia najlepszy efekt czyszczenia; usuwa kurz i zabrudzenia za pomocą strumienia powietrza.

Nie należy demontować obiektywów i okularów.

Nigdy nie należy przez mikroskop spoglądać w stronę źródła jasnego światła lub lasera: spow- oduje to USZKODZENIE WZROKU!

Nie demontować samodzielnie mikroskopu ani kamery.

Chronić mikroskop i kamerę przed kondensacją; nie używać w czasie deszczowej pogody.

Chronić mikroskop przed wstrząsami lub nadmiernym naciskiem.

Nie dokręcać zbyt mocno śrub blokujących.

Mikroskop i kamerę utrzymywać z dala od nieprzyjaznego środowiska, grzejników domowych i samochodowych, lamp żarowych lub otwartego ognia.

Podczas czyszczenia powierzchni optycznych najpierw zdmuchnąć kurz lub luźne cząsteczki z powierzchni albo usunąć je za pomocą miękkiego pędzelka. Następnie przetrzeć soczewkę za pomocą czystej chusteczki lekko zwilżonej alkoholem lub eterem.

Nigdy nie dotykać powierzchni optycznych palcami.27 Биологические микроскопы Levenhuk
