D50L - Mikroskop Levenhuk - Bezplatný návod k obsluze

Typ produktu	Optický mikroskop
Značka	Levenhuk
Model	D50L
Zvětšení	40x – 1280x
Objektivy	4x (NA 0,1), 10x (NA 0,25), 40x (NA 0,65) – délka tubusu 160 mm
Okuláry	10x a 16x
Barlowova čočka	2x
Lineární zorné pole	18 mm
Stolek	Rozměry 95x95 mm, vertikální pohyb 0–15 mm
Osvětlení	LED pro procházející a odražené světlo
Napájení	Baterie nebo síťový adaptér (součástí balení)
Digitální kamera	Levenhuk DEM 130, 1,3 MP, max. rozlišení 1280x1024, CMOS 1/4
Software	Levenhuk ToupView (zobrazení a úpravy)
Připojovací port	USB 2.0 (480 Mb/s)
Záznam videa	Ano (15 snímků/s)
Formáty obrázků	BMP, TIFF, JPG, PICT, SFTL atd.
Minimální konfigurace PC	Windows 2000/XP(SP2)/2003/Vista, port USB
Obsah balení	Mikroskop, monokulární hlava, objektivy 4x/10x/40x, okuláry 10x/16x, Barlowova čočka, odnímatelné osvětlení, síťový adaptér, přepravní kufr, kamera DEM130, USB kabel, adaptéry, instalační CD, sada pro pokusy (sklíčka, lahvičky, mikrotom atd.)
Údržba a čištění	Pravidelně odstraňujte prach, čistěte speciálním hadříkem Levenhuk a sprejem, na optiku používejte stlačený vzduch, nerozebírejte objektivy
Bezpečnost	Nikdy se nedívejte přes mikroskop na intenzivní zdroj světla, chraňte před vlhkostí a nárazy, sami nerozebírejte
Provozní teplota	10–35 °C, relativní vlhkost ≤80 % při 25 °C

Často kladené otázky - D50L Levenhuk

Jaké je maximální zvětšení mikroskopu Levenhuk D50L?

Maximální zvětšení je 1280x, dosažené kombinací objektivů (4x, 10x, 40x), okulárů (10x, 16x) a Barlowovy čočky 2x.

Jak nainstalovat digitální kameru na mikroskop?

Vyjměte okulár a místo něj vložte kameru Levenhuk DEM 130. Připojte USB kabel k počítači. Kamera je automaticky rozpoznána; nainstalujte software Levenhuk ToupView z přiloženého CD.

Které operační systémy jsou kompatibilní s kamerou?

Kamera je kompatibilní s Windows 2000, XP (SP2), 2003 a Vista. Je vyžadován port USB 2.0.

Jak čistit čočky mikroskopu?

Nejprve použijte stlačený vzduch k odstranění prachu, poté jemný hadřík mírně navlhčený alkoholem nebo éterem. Nikdy nepoužívejte prsty a nerozebírejte objektivy.

Co dělat, když je obraz rozmazaný?

Zkontrolujte zaostření otáčením kolečka zaostřování na základně. Začněte s objektivem 4x a pomalu spouštějte stolek, dokud nezískáte ostrý obraz. Ujistěte se, že je Barlowova čočka správně upevněna.

Lze mikroskop používat se síťovým adaptérem?

Ano, síťový adaptér je součástí balení. Pro napájení LED osvětlení můžete také použít baterie.

Jaké příslušenství je dodáváno s Levenhuk D50L?

Sada obsahuje: mikroskop, monokulární hlavu, objektivy 4x/10x/40x, okuláry 10x/16x, Barlowovu čočku, odnímatelné osvětlení, síťový adaptér, přepravní kufr, kameru DEM130 s USB kabelem a CD, a sadu pro pokusy (sklíčka, lahvičky, mikrotom atd.).

Jak vyměnit objektiv?

Otáčejte revolverovou hlavicí, dokud požadovaný objektiv nezapadne do polohy. Pro lokalizaci vzorku vždy nejprve použijte malé zvětšení.

Mohu s kamerou nahrávat videa?

Ano, kamera podporuje záznam videa rychlostí 15 snímků za sekundu. Pro nahrávání videí použijte software Levenhuk ToupView.

Jaká bezpečnostní opatření mám dodržovat?

Nikdy se nedívejte přes mikroskop na intenzivní zdroj světla (Slunce, laser), mohlo by dojít k poškození zraku. Chraňte přístroj před vlhkostí, nárazy a extrémními teplotami. Sami nerozebírejte optické součásti.

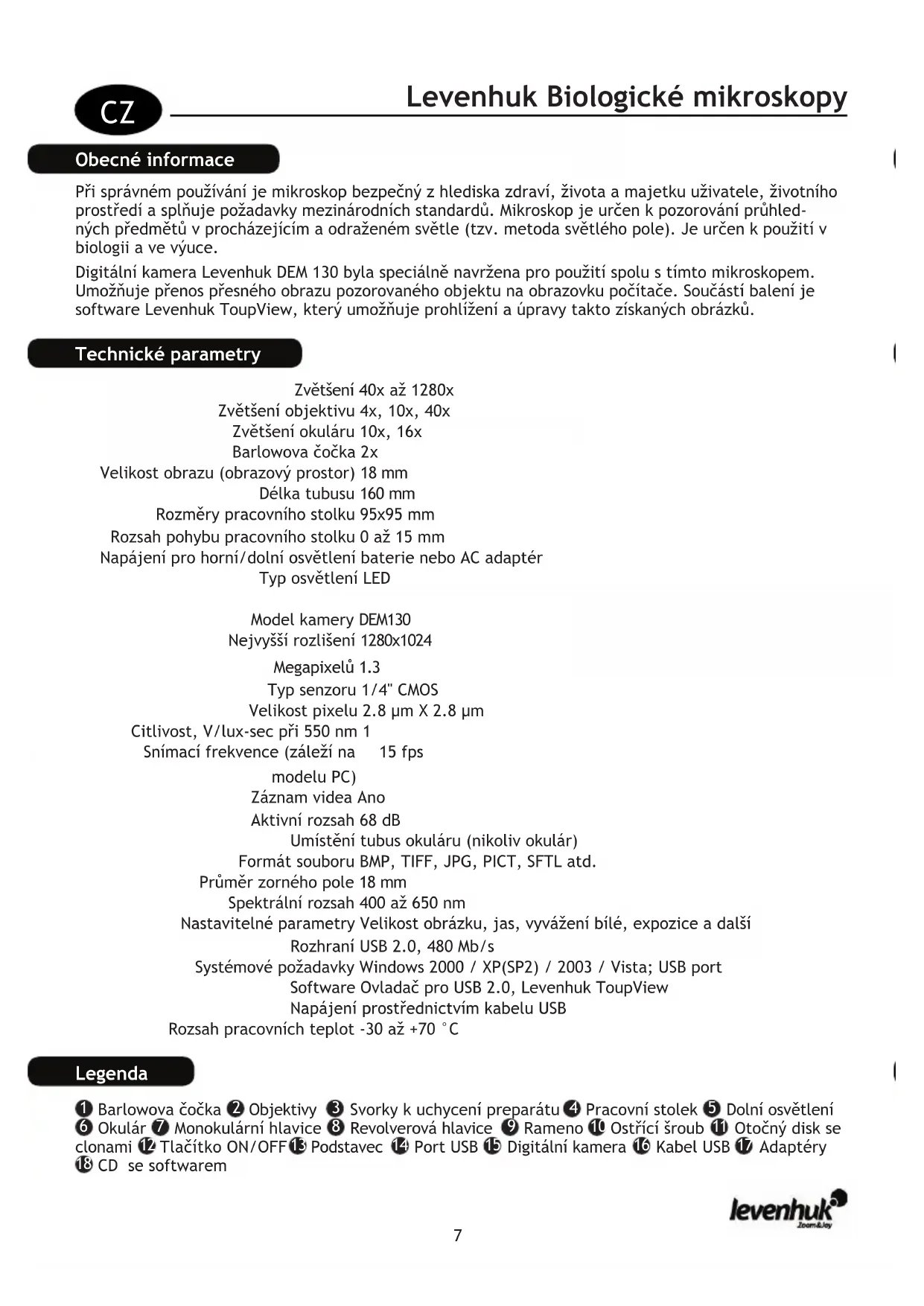

NÁVOD K OBSLUZE D50L Levenhuk

Pri spravném používáni je mikroskop bezpečné z hlediska zdraví,Života a majetku uživatele,životního prostřédi splné je požadavyk mezinárodnich standardú. Mikroskop je urcen k pozorováni pruhledněch predmetu v procházejícím a odraženém světle (tzv. metoda světlého pole). Je urcen k použítí v biologii a ve vyuce.

Digitálné kamera Levenhuk DEM 130 byla speciáné navržena pro použiti spolu s tímo mikroskopem. Umožnjuje prenos présného obrazu pozorovaného objektu na obrazovku počitaće. Současti baleni je software Levenhuk TouplView, který umožnjuje prohlizení a upravy takto ziskanych obrázku.

Technické parametry

Zvětěsényi 40x až 1280x
Zvětěsényi objektivu 4x, 10x, 40x
Zvětěsényi okuláru 10x, 16x
Barlowova cočka 2x
Velikost obrazu (obrazový prostor) 18 mm
Délka tubusu 160 mm
Rozměry pracovního stolku 95x95 mm
Rozsaḥ pohybu pracovního stolku 0 až 15 mm
Napájení pro horní/dolné osvětlení baterie nebo AC adapté
Typ osvětlení LED
Model kamery DEM130
Nejvyší rozlišenyí 1280x1024
Megapixelů 1.3
Typ senzoru 1/4" CMOS
Velikost pixelu 2.8 μm X 2.8 μm
Citlivost, V/lux-sec pri 550 nm 1
Snímaci frekvence (záleží na 15 fps
modelu PC)
Záznam videa Ano
Aktivné rozsah 68 dB
Umistěné tubus okuláru (nikoliv okuláró)
Formát souboru BMP, TIFF, JPG, PICT, SFTL atd.
Prüměr zorného pole 18 mm
Spektrálné rozsah 400 až 650 nm
Nastavitelné parametry Velikost obrázku, jas, vyväßení bílé, expoice a další Rozhraní USB 2.0, 480 Mb/s
Systémové požadavky Windows 2000 / XP(SP2) / 2003 / Vista; USB port Software Ovladač pro USB 2.0, Levenhuk TouplView Napájení prostřednictvím kabelu USB
Rozsaḥ pracovních teplot -30 až +70 °C

Legenda

1 Barlowova Čočka 2 Objektivny 3 Svorky k uchycení preparátu 4 Pracovní stolek 5 Dolní osvětlení 6 Okulář 7 Monokulární hlavice 8 Revolverová hlavice 9 Rameno 10 Ostrácí sroub 11 Otočné disk se clonami 12 Tlačitko ON/OFF 13 Podstavec 14 Port USB 15 Digitálné camera 16 Kabel USB 17 Adaptéry 18 CD se softwarem

Obsah baleni

Levenhuk 40L NG

Mikroskop s pracovnim stolkem, revolverovou hlavici pro tri ob- 1 kus jektivy, zaostrovacim mechanizmem, kondenzorem a osvetlenim

Monokulární hlavice 1 kus

Objektivity: 4x, 10x a 40x po 1 kuse

Okuláry: 10x; 16x po 1 kuse

Barlowova cocka 1 kus

Vyjimatelné osvětlení 1 kus

AC adaptor 1 kus

Kufrik na prenašeni 1 kus

Uživatelská príručka a záručné list po 1 kuse

Levenhuk 50L NG

Příslušenství k Levenhuk 40L NG: experimentálné sada Levenhuk K50:

Pevné preparaty 5 kusu

Lahvicky: se smolou, moškou solí, kvasnicemi,Žábronožkami po 1 kuse

Nádobka pro Čreděnéžábronozek 1 kus

Mikrotom 1 kus

Klesticky 1 kus

Uživatelská príručka „Attractive microscope. Scrutinizing the 1 kus

microcosm. "(Krasy mikroskopie. Zkoumame mikrokosmos."

Levenhuk D50L NG

Prisluensstvi k Levenhuk 50L NG: digitalni camera Levenhuk DEM 130

Digitánní kamera 1 Pc

Kabel USB 1 Pc

2 adaptéry pro ruzné mikroskopy 1 Pc

CD se softwarem Levenhuk ToupView (automatický instalacní 1 Pc

pruvodce, ovladače, software pro vizualizaci, uchovávní a zpra

covani obrazu)

Popis Častí a jejich použiti

Zaostrovací mechanizmus, které se nacházi na rameni, umoznuje vertikálni pohyb pracovím stolkem. Stolkem se pohybuje pomoci ostriciho šroubu. Celkový rozsah pohybu je nejmné 15 mm.

Na horní strané pracovniho stolku jsou svorky k uchycení preparátu, zespodu je k němu pripevně otočné disk se clonami.

Objektivity jsou umistěny v revolverové hlavici. Pro změnu objektivu otáčejte hlavici tak dlouho, až se zafixujé v nové poloze.

Současti baleni jsou objektivy určené pro použití's tubusem délyk 160 mm.

Objektivity:

Lineární zvětşeni Numerická aperture

40,1

10 0,25

40 0,65

Objektiv 40x je vybaven krytem s pruzinou, ktery chrani jeho prednic cocku, aby se pri zaostrovani nedotkla preparatu.

Používáni mikroskopu

Rozbaléná zapnutí

• Rozbalte mikroskop.
• Ověrte, Že nechybižádná jehočast.
• Pomoci ostricho sroubu umistete pracovni stolek do nejnižsimoNZe polohy.
• Zapněte mikroskop stisknutím tlacítka ON/OFF, které se nachází na zadné straně podstavce mikroskopu v blízkosti napajecího kabelu.

Zaostrování

Umistete preparat na pracovni stolek a upevnete jej svorkami.
- Otáčením revolveré hlavice nastavte zvětěsény objektivu na 4x.
- Posunte preparát tak, aby se jeho nejsilnejśćast nacházela prěsne pod objektivem.
- Otácenim ostriciho šroubu zvedejte pracovni stolek, až se objektiv prblíží vzorku. Prúbežné prito kontrlujte vzdálenost mezi objektivem a preparátem, abyste predesli jejich vyajemnému kontaktu.
- Divejte se skrz okulár (monokulární hlavice) a otáčením ostřićho šroubu posouvejte pracovné stolek pomalu dolú, az se objeví obraz preparátu.

Tímto postupem zajisté, aby se pri použiti objektivu ruznych zvětseni cočka nedotkla preparátu. Múze vsak byt potreba mensi korekce zaostrení.

Vyber objektivu

Doporucjeme začit vase pozorovani objektivem s nejmensim zvětsením. Snáze si tak urcîte oblast zajmu pro detailnízkoumáni. Jakmile si zvolite oblast zajmu, umistěte ji do středu zorného pole mikroskopu - snažte se to udělat co možná nejprésnéji, jinak se muže stat, ze se oblast zajmu pri použiti objektivu s větsim zvětsením dostane mimo zorné pole.

Kamera

Digitálni kamera Levenhuk DEM 130 byla specialne navržena pro použiti spelu s tímo mikroskopem. Umožnuje prenest barevný obraz zkoumaného prědmetu na obrazovku a uložit jej do paměti počitače. Současti baleni je software Levenhuk ToupView, který umožnuje prohlízeni a upravy takto ziskanych obrázků. Podporované formáty souboru jsou: .bmp, .jpg, .jpeg, .png, .tif, .tiff, .gif, .psd, .ico, .emf, a další.

• Mikroskop je navržen pro použiti v podminkach mirného nebo chladného klimatu a v laboratorich pri teplotách 10 až 35 °C a pri relativné vlhkosti maximalné 80% pri 25 °C.
• Mistnost by mela byt prosta prachu, kyselych ci zasaditych vyparu a vyparu jinych aktivnichlatek.
• Mikroskop by měl BYt používán v mistnosti chráněné proti otrésüm a vibracím.
• Vysoká teplota a vlhkost mohou zpúsobit kondenzaci vodnich par a vznik plísní na optickych a mechanickych prvcích, což můze mit negativné dopad na fungovány mikroskopu.
  Kdykoliv se mikroskop nepouziva, mél by byt prikryt k tomu urcenym krytem.
  Kovove casti by mely byt udrzovany ciste. Zvlastni peci je treba venovat udrzovani cistoty optiky (obzvlaste objektivu a okularu)

Udrzba a pece

• Pravidelnou udrzbu mikroskopu provadějte odstraněním prachu, následné ochistěné pamoci spezialné cistíci utěrky Levenhuk, kterou navlhcítě cisticém sprejm Levenhuk, a nakonec osuěné mikroskopu cistým suchým ubrouskem nebo látkou.
• Vestlize je prachem zaispinena cocka objektivu, ktera je umistena hluboko v krytu, opatrne cocku otre cheistou stetickou napustenou eterem nebo lihem.
• Pokud zjistite prac h uvnit objektivu nebo na vnitri strane jeho cocek, meli bye st cel y objektiv odeslat k oprave.
• Nejlepšiho vycistěni docilte použitim bezkontaktné prachovky Levenhuk na optiku na bázi stlačeneho vzduchu; prac h odstruje proudem vzduchu.
• Je zakázáno rozebirat objektivy nebo okuláry.
• Nikdy se skrz mikroskop nedivejte do zdroje jasného světla nebo laseru - doslo by K POSKOZENÍ VASEHO ZRAKU!
• Nerozebirejte vlastnimi silami mikroskop ani kameru.
• Mikroskop i kameru chrante predd kondenzaci a nepouzivejte je za destiveho pochasi.
• Chrahte mikroskop préd otrésy a nadmérnám tlakem.
• Neutahujte šrouby konstrukce príliš silné.
• Mikroskop i kameru chahte pred agresivnim prostredim; neumist'ujte je v blizkosti topeni (i v auté), zárovkovych svítidel nebo otevřeného ohne.
• Pri Čišěnéj jakychkoliv optických privků nejprve sfoukněte pracne nebo jiné Částečky z jejich povrchu nebo je odstrante měkkým kartáčkem. Poté Čočky otřete měkkým, Čistým hadříkem navlhceným v lihu nebo éteru.
• Nikdy se nedotykejte optickych elementu prsty.
