MANUALE UTENTE D50L Levenhuk

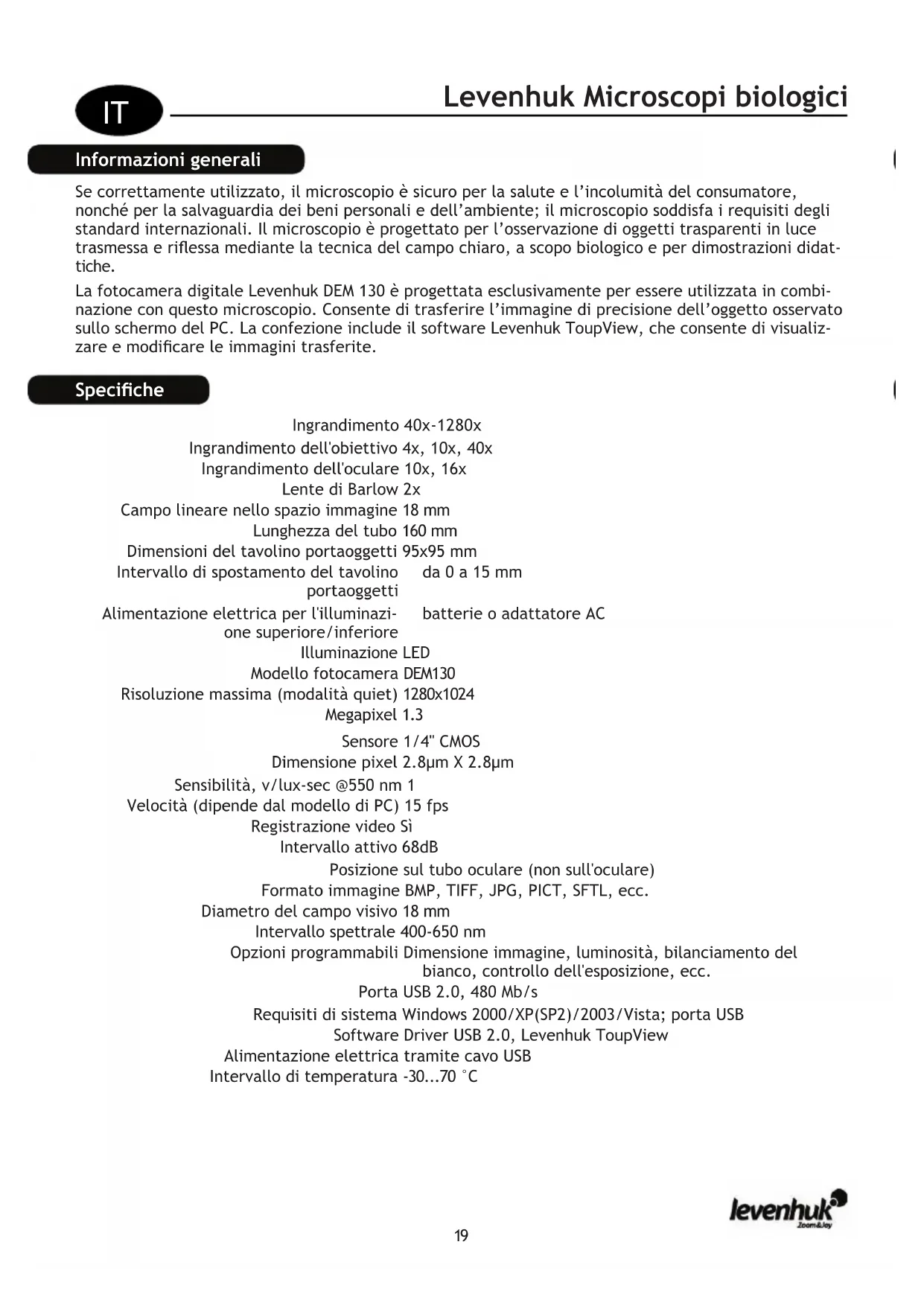

Informazioni generali Se correttamente utilizzato, il microscopio è sicuro per la salute e l’incolumità del consumatore, nonché per la salvaguardia dei beni personali e dell’ambiente; il microscopio soddisfa i requisiti degli standard internazionali. Il microscopio è progettato per l’osservazione di oggetti trasparenti in luce trasmessa e riessa mediante la tecnica del campo chiaro, a scopo biologico e per dimostrazioni didat- tiche. La fotocamera digitale Levenhuk DEM 130 è progettata esclusivamente per essere utilizzata in combi- nazione con questo microscopio. Consente di trasferire l’immagine di precisione dell’oggetto osservato sullo schermo del PC. La confezione include il software Levenhuk ToupView, che consente di visualiz- zare e modicare le immagini trasferite. Speciche Ingrandimento 40x-1280x Ingrandimento dell'obiettivo 4x, 10x, 40x Ingrandimento dell'oculare 10x, 16х Lente di Barlow 2x Campo lineare nello spazio immagine 18 mm Lunghezza del tubo 160 mm Dimensioni del tavolino portaoggetti 95x95 mm Intervallo di spostamento del tavolino portaoggetti da 0 a 15 mm Alimentazione elettrica per l'illuminazi- one superiore/inferiore batterie o adattatore AC Illuminazione LED Modello fotocamera DEM130 Risoluzione massima (modalità quiet) 1280x1024 Megapixel 1.3 Sensore 1/4" CMOS Dimensione pixel 2.8μm X 2.8μm Sensibilità, v/lux-sec @550 nm 1 Velocità (dipende dal modello di PC) 15 fps Registrazione video Sì Intervallo attivo 68dB Posizione sul tubo oculare (non sull'oculare) Formato immagine BMP, TIFF, JPG, PICT, SFTL, ecc. Diametro del campo visivo 18 mm Intervallo spettrale 400-650 nm Opzioni programmabili Dimensione immagine, luminosità, bilanciamento del bianco, controllo dell'esposizione, ecc. Porta USB 2.0, 480 Mb/s Requisiti di sistema Windows 2000/XP(SP2)/2003/Vista; porta USB Software Driver USB 2.0, Levenhuk ToupView Alimentazione elettrica tramite cavo USB Intervallo di temperatura -30...70 °C20 Struttura del microscopio

Dispositivo blocca vetrini

tavolino portaoggetti

Illuminazione inferiore

Manopola di messa a fuoco

CD di installazione Contenuto della confezione Levenhuk 40L NG Unità microscopio costituita da stativo, testa girevole per tre obiettivi, meccanismo di messa a fuoco, lente condensatore e sorgente di illuminazione

Torretta monoculare 1 Obiettivi: 4x, 10x, 40x 1 di ogni tipo Oculari: 10x; 16x 1 di ogni tipo Lente di Barlow 1 Sorgente di illuminazione removibile 1 Adattatore AC 1 Custodia per il trasporto 1 Manuale utente e foglio di garanzia 1 di ognuno Levenhuk 50L NG In aggiunta a Levenhuk 40L NG: kit esperimenti Levenhuk K50: Vetrini preparati 5 Vetrini puliti 5 Flaconi contenenti pece, sale marino, lievito, artemie 1 di ogni tipo Scatola per la diluizione del campione di artemie 1 Microtomo 1 Pinza 1 Guida all'utilizzo: "Attractive microscope. Scrutinizing the micro- cosm." ("Il fascino del microscopio. Scrutare il microcosmo.")

Levenhuk D50L NG In aggiunta a Levenhuk 50L NG: fotocamera digitale Levenhuk DEM 130 Fotocamera digitale 1 Cavo USB 1 Coppia di adattatori per microscopi dierenti 1 CD di installazione Levenhuk ToupView (guida all'installazione automatica, driver, software per la visualizzazione, la memoriz- zazione e l'elaborazione delle immagini)

Il meccanismo di messa a fuoco montato sullo stativo consente lo spostamento verticale del tavolino portaoggetti. Per spostare il tavolino portaoggetti si utilizza la manopola di messa a fuoco. Il valore totale di messa a fuoco è almeno 15 mm. Alla supercie del tavolino portaoggetti sono ssati dei dispositivi blocca vetrini. Il diaframma a disco è montato sulla parte inferiore del tavolino portaoggetti. La testa girevole porta tre obiettivi, che possono essere intercambiati ruotando l’anello no al raggi- ungimento di una posizione ssa. Gli obiettivi inclusi nella confezione sono progettati per una lunghezza del tubo di 160 mm. Descrizione e utilizzo delle parti21 Obiettivi: Ingrandimento lineare Valore numerico dell’apertura 4 0,1 10 0,25 40 0,65 L’obiettivo 40x è dotato di un dispositivo di protezione a molla che protegge la lente frontale da even- tuali urti con il campione durante la regolazione della messa a fuoco. Fotocamera La fotocamera digitale è progettata esclusivamente per essere utilizzata in combinazione con questo microscopio. È possibile trasferire l’immagine dell’oggetto al PC per visualizzarla sullo schermo con i colori originali e salvarla nella memoria. La confezione include il software Levenhuk ToupView, che consente di visualizzare e modicare le immagini trasferite. Formati le supportati: *.bmp, *.jpg, *.jpeg, *.png, *.tif, *.ti, *.gif, *.psd, *.ico, *.emf, ecc. Il cavo USB funge sia da alimentazione elettrica della fotocamera che da connessione con il PC. Sistemi operativi compatibili: Windows 2000/XP/2003/Vista. Utilizzare il microscopio Disinballaggio e primo utilizzo

Assicurarsi che tutte le parti siano presenti.

Mediante la manopola di messa a fuoco, spostare il tavolino portaoggetti nella posizione più bassa.

Per accendere il microscopio, premere il tasto di accensione situato sul retro della base del mi- croscopio, accanto al cavo di alimentazione. Messa a fuoco

Posizionare un oggetto sul tavolino portaoggetti e ssarlo con i dispositivi blocca vetrini.

Agendo sulla testa girevole, impostare l’ingrandimento sull’obiettivo 4x.

Spostare l’oggetto in modo da posizionarne la parte di sezione più spessa esattamente al di sotto dell’obiettivo.

Ruotare la manopola di messa a fuoco per sollevare il tavolino portaoggetti no a che l’obiettivo non si trovi vicino al campione; vericare ripetutamente la distanza tra l’obiettivo e l’oggetto per evitare che entrino in contatto.

Osservare mediante l’oculare installato sulla testa monoculare e, ruotando lentamente la manopola di messa a fuoco, abbassare il tavolino portaoggetti no a che l’immagine dell’oggetto non risulti visibile. Questa regolazione consente di evitare il contatto tra la lente frontale e l’oggetto quando si utilizzano obiettivi con ingrandimenti dierenti; potrebbe tuttavia essere necessario un lieve aggiustamento della messa a fuoco. Selezionare l’obiettivo Si raccomanda di iniziare le osservazioni utilizzando l’obiettivo con ingrandimento più basso; ciò è utile per selezionare un segmento per la ricerca dettagliata. Una volta selezionato il segmento, centrarne l’immagine nel campo visivo del microscopio. Questa operazione deve essere eseguita nel modo più preciso possibile, altrimenti il segmento desiderato potrebbe non apparire nel campo visivo di obiettivi con maggiore ingrandimento.22 Cura e manutenzione

Il microscopio è progettato per l’utilizzo in condizioni macroclimatiche di clima temperato o freddo, in ambienti di laboratorio con temperature comprese tra 10 e 35 °C e umidità relativa dell’aria a 25°C non superiore a 80%.

L’ambiente deve essere privo di polveri, vapori acidi o alcalini, esalazioni o altre sostanze attive.

Il microscopio deve essere utilizzato in un ambiente al riparo da urti e vibrazioni.

Valori elevati di temperatura e umidità potrebbero causare la formazione di mua o condensa sulle parti ottiche e meccaniche del microscopio, con possibili eetti negativi sul funzionamento.

Quando non viene utilizzato, il microscopio deve essere coperto con un’apposita custodia.

Le parti metalliche devono essere mantenute pulite. Una particolare attenzione deve essere rivolta alla pulizia delle parti ottiche (specialmente degli obiettivi e degli oculari).

Per mantenere le prestazioni del microscopio, rimuovere regolarmente la polvere, quindi eettu- arne la pulizia con l’apposito panno Levenhuk® leggermente inumidito con il pulitore spray Leven- huk e inne asciugarlo con un panno o panno carta soce e asciutto.

Se la lente obiettivo, che si trova profondamente inserita nel dispositivo di protezione, presenta della polvere, pulirla delicatamente con un bastoncino di ovatta leggermente inumidito con etere o miscela alcolica.

Se si riscontra la presenza di polvere all’interno dell’obiettivo o di una pellicola nella parte interna delle lenti, è necessario far riparare l’obiettivo.

Il pulitore per parti ottiche senza contatto ad aria compressa Levenhuk® garantisce i migliori risul- tati di pulizia, rimuovendo polvere e sporco con un getto d’aria.

Non è assolutamente permesso disassemblare obiettivi e oculari.

Non osservare assolutamente sorgenti di luce di elevata luminosità o sorgenti laser con il mi- croscopio: si vericherebbero DANNI AGLI OCCHI!

Non cercare di disassemblare il microscopio o la fotocamera.

Proteggere il microscopio e la fotocamera dalla formazione di condensa; non utilizzarli con tempo piovoso.

Proteggere il microscopio da urti o pressione eccessiva.

Non stringere eccessivamente le viti di bloccaggio.

Proteggere il microscopio e la fotocamera da ambienti dannosi, apparecchi per il riscaldamento domestico o di veicoli, lampade a incandescenza o amme libere.

Nell’eettuare la pulizia delle superci ottiche, per prima cosa rimuovere dalla supercie la polvere e le particelle depositate utilizzando un soo d’aria o una spazzola morbida. Quindi pulire le lenti con un panno carta morbido e pulito, leggermente inumidito con alcol o etere.
