C510 - Мікроскоп Levenhuk - Безкоштовний посібник користувача

Тип продукту	Біологічний мікроскоп
Бренд	Levenhuk
Модель	C510
Діапазон збільшення	40x - 1000x
Окуляр	WF10x
Об'єктиви	4x, 10x, 40x, 100x (імерсія в олію)
Освітлення	LED, регульована яскравість
Живлення	Мережевий адаптер (в комплекті) або 3 батареї AA
Розміри	30 x 20 x 40 см
Вага	2.5 кг
Матеріал	Металевий каркас, пластикові компоненти
Столик	Двошаровий механічний столик
Механізм фокусування	Ручки грубого та точного фокусування
Конденсор	Конденсор Аббе NA 1.25
Фільтри	Синій фільтр вбудований у конденсор
Гарантія	Обмежена довічна гарантія
Аксесуари в комплекті	Підготовлені слайди, пилозахисний чохол, імерсійна олія
Чищення	Використовуйте серветки для лінз та засіб для чищення; уникайте абразивних матеріалів
Безпека	Тримайте подалі від вологи; використовуйте лише вказане джерело живлення
Наявність запчастин	Доступні через авторизованих дилерів та онлайн
Вміст упаковки	Мікроскоп, 3 підготовлені слайди, пилозахисний чохол, адаптер живлення, інструкція з експлуатації

Часті запитання - C510 Levenhuk

Як очищати лінзи мікроскопа Levenhuk C510?

Використовуйте м'яку тканину для чищення лінз або серветку з невеликою кількістю ізопропілового спирту. Протирайте обережними круговими рухами. Уникайте дотику до лінз пальцями.

Яке максимальне збільшення мікроскопа Levenhuk C510?

Максимальне збільшення становить 1000x, досягається комбінацією об'єктива 100x (імерсія в олію) та окуляра 10x.

Чи можна підключити Levenhuk C510 до комп'ютера?

Ця модель не має вбудованого порту для камери. Однак ви можете використовувати адаптер для смартфона, щоб робити знімки через окуляр.

Який тип освітлення використовує Levenhuk C510?

Він використовує LED джерело світла з регульованою яскравістю, що живиться від мережевого адаптера або 3 батарей AA.

Як замінити лампочку?

Мікроскоп Levenhuk C510 використовує LED, який розрахований на багато років роботи. У разі виходу з ладу зверніться до служби підтримки Levenhuk для заміни.

Чи підходить Levenhuk C510 для імерсії в олію?

Так, він включає об'єктив 100x для імерсії в олію. Використовуйте імерсійну олію, призначену для мікроскопії.

Які аксесуари входять до комплекту Levenhuk C510?

Комплект включає мікроскоп, три підготовлені слайди, пилозахисний чохол, імерсійну олію та адаптер живлення.

Як налаштувати фокус на Levenhuk C510?

Використовуйте ручку грубого фокусування для приблизного налаштування та ручку точного фокусування для чіткості зображення. Завжди починайте з найменшого збільшення.

Який гарантійний термін для Levenhuk C510?

Компанія Levenhuk надає обмежену довічну гарантію на дефекти матеріалів та виготовлення.

Чи можна використовувати акумулятори з Levenhuk C510?

Так, можна використовувати акумулятори AA. Переконайтеся, що вони повністю заряджені та правильно вставлені у відсік для батарей.

ПОСІБНИК КОРИСТУВАЧА C510 Levenhuk

Посібник користувача

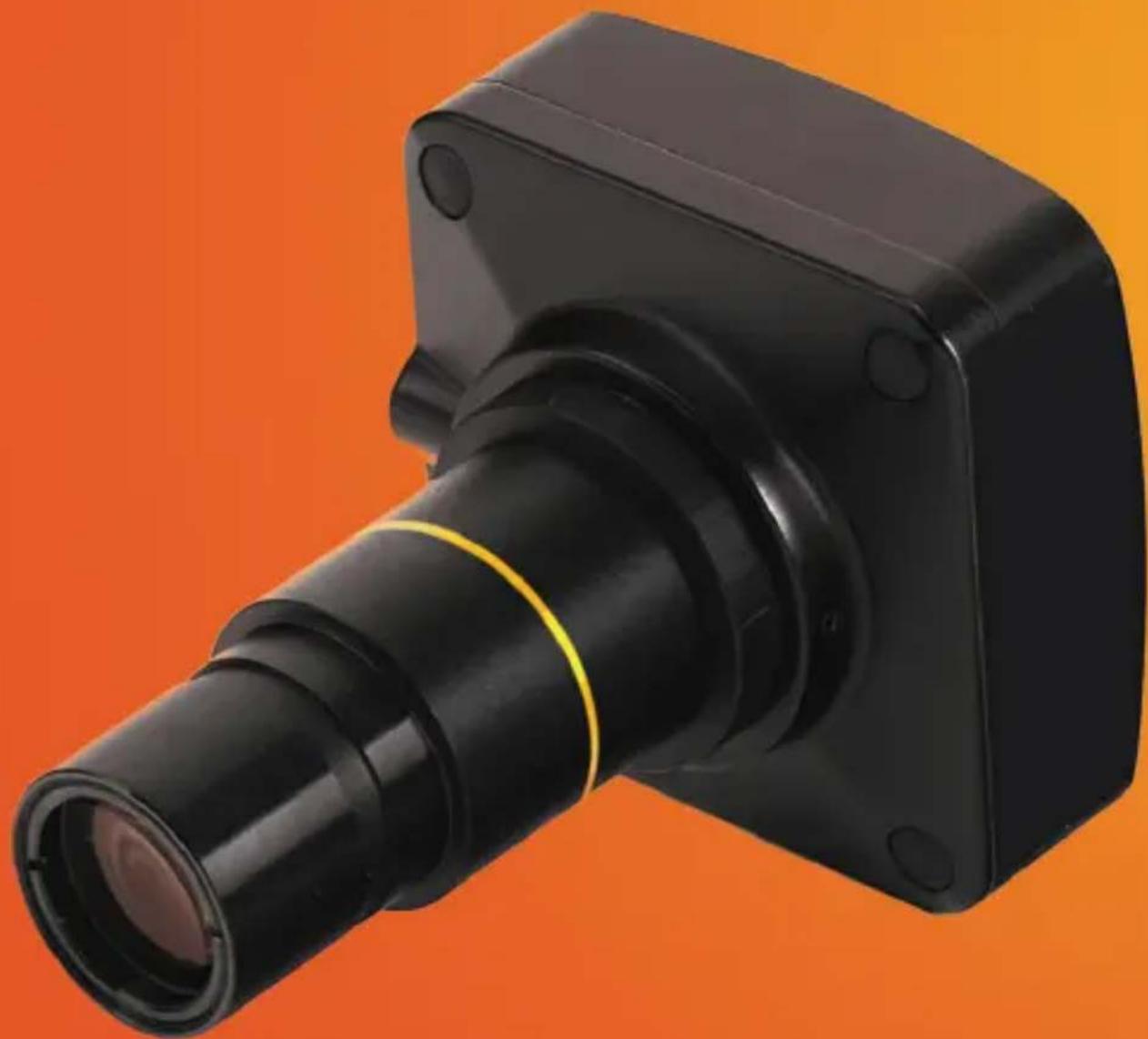

Цифрові окулярні камери Levenhuk серії C NG призначені виключно для мікроскопів. Можуть встановлюватися на будь-який тип оптичних мікроскопів: біологічні, металургійні, моно- і стереомікроскопи. Спостережене зображення може напряму передаватися на ПК, а за допомогою програмного забезпечення, включеного у комплект, можна переглядати і редагувати кінцеве зображення.

Особливості

• Цифрові окулярні камери для мікроскопів можуть використовуватися для будь-яких типів мікроскопів. Можно встановити камеру і одразу почати її використання, незалежно від того, чи це біологічний, чи металургійний, чи мономікроскоп, чи стереомікроскоп.
• Серія С NG включає камери з роздільними здатностями від 0,3 до 14,0 мегапікселів.
• Зображення може передаватися і збе рігатися на ПК в точно такому вигляді, як його видно в окулярі.
• Стандартний комплект включає програмне забезпечення Levenhuk ToupView, необхідне для перегляду і редагування зображень з підтримкою *.bmp, *.jpg, *.jpeg, *.png, *.tif, *.tiff, *.gif, *.psd, *.ico, *.emf, *.wmf, та інших форматів.
• Камера заряджається і приєднується до ПК за допомогою кабелю USB.
• Сумісні ОС: Mac OS, Linux, Windows XP/Vista/7/8 (32-6іт або 64-6іт).

Упаковка

• Цифрова камера
• Кабель USB
  • 2 адаптери для різних типів мікроскопу
• Установчий КД (майстер встановлення, драйвери, программе забезпечення для перегляду і редагування зображень)
• Керівництво користувача та гарантійний талон

Попередження

• Ніколи не дивіться в мікроскоп і камеру на джерело яскравого світла і лазерного випромінювання - ЦЕ НЕБЕЗПЕЧНО ДЛЯ ЗОРУ!
• Не розбирайте самостійно камеру.
• Бережіть камеру від вологи, не використовуйте їх під дощем.

• Не докладайте надмірних зусиль до стопорних і фіксуючих гвинтів.

• Зберігайте камеру далеко від агресивних середовищ, побутових і автоопалювачів, ввімкнених ламп розжарювання і відкритого вогню.

• При забрудненні оптичних поверхонь необхідно спочатку здмухнути пил і дрібні частинки або змахнути їх м'яким пензликом, потім протерти поверхню м'якою чистою серветкою, змоченою в спирті або ефірі.
• Не можна доторкатися пальцями до поверхонь оптичних деталей.
• Негайно звертайтеся по медичну допомогу при ковтанні маленьких частин або батареї.

Міжнародна гарантія

Надається пожиттєва гарантія на відсутність дефектів матеріалів та конструкції для усіх телескопів, мікроскопів, біноклів та інших оптичних продуктів (крім аксесуарів) компанії Levenhuk. Надається гарантія на відсутність дефектів матеріалів та конструкції всіх аксесуарів компанії Levenhuk впродовж шести місяців від дати роздрібного продажу. Компанія Levenhuk відремонтує або замінить такий виріб або його частину, яка після обстеження компанією Levenhuk виявиться з дефектним матеріалом або конструкцією. В якості умови зобов'язання компанії Levenhuk для ремонту чи заміни такого виробу його потрібно повернути в компанію Levenhuk разом із доказом покупки, що задовольняє компанію Levenhuk.

Така гарантія не покриває витратні матеріали, такі, як батареї.

Перед поверненням потрібно отримати Return Authorization (RA) Number (Авторизаційний номер повернення). Сконтактуйтеся з місцевим відділенням Levenhuk, щоб отримати номер RA, який потрібно вказувати на зовнішній стороні транспортної упаковки. Усі повернення повинні супроводжуватися письмовою заявою, де вказується ім'я, адреса та телефонний номер власника, включно з описом усіх заявлених дефектів. Частини чи вироби, для яких проводиться заміна, стають власністю компанії Levenhuk.

Клієнт несе відповідальність за усі транспортні та страхові витрати для доставки та повернення від компанії Levenhuk чи її уповноважених дилерів і повинен по-передньо оплатити такі витрати.

Levenhuk докладе усіх можливих зусиль для ремонту чи заміни будь-якого виробу, що покривається цією гарантією, в межах тридцяти днів з часу отри- мання. Якщо ремонт чи заміна потребуватиме більше тридцяти днів, Levenhuk повідомить про це клієнта належним чином. Levenhuk зберігає за собою право замінити будь-який виріб, який перестав вироблятися, новим виробом відповідної вартості та функціональності.

Дана гарантія не стосується будь-яких дефектів чи пошкоджень, спричинених зміною, модифікацією, неуважністю, неправильним використанням, використанням неналежних джерел живленням, пошкодженням при транспортуванні, зловживанням, чи будь-якою причиною, крім правильного використання, та несправної роботи чи погіршення роботи внаслідок нормального зношення. Levenhuk відмовляється від усіх гарантій, явних чи непрямих, щодо товарного вигляду чи відповідності особливому використанню, крім явно виражених у цьому документі. Єдиним зобов'язанням компанії Levenhuk за цією обмеженою гарантією є ремонт чи заміна покритого виробу згідно з термінами, вказаними у цьому документі. Levenhuk відмовляється від відповідальності за будь-яку втрату прибутків, втрату інформації, за будь-які загальні, особливі, прямі, непрямі чи логічно випливаючих збитків, що можуть з'явитися через порушення гарантії, ви-

користання чи неможливість використання будь-якого виробу компанії Levenhuk. Будь-які непрямі гарантії, від яких неможливо відмовитися, обмежуються тривалістю на термін шість місяців для аксесуарів від дати роздрібного продажу. Levenhuk зберігає за собою право змінювати або знімати з виробництва виріб без попередження.

Гарантія за межами України діє лише для тих клієнтів, які купили у уповноваже- ного дилера компанії Levenhuk в Україні чи міжнародного дистриб'ютора. Будь ласка, контактуйте з ними щодо будь-якого гарантійного обслуговування.

У разі продажу товарів за зразками, поштою, а також у випадках, коли час передачі товару споживачеві не збігаються, гарантійний строк обчислюється починаючи від дня передачі товару споживачеві, або - від дня укладення договору купівлі-продажу.

Гарантійне зобов'язання припиняється на загальних підставах, передбачених Цивільним кодексом України.

Якщо у вас з'явилися проблеми або вам потрібна допомога щодо використання виробу, сконтактуйтеся з місцевим відділенням Levenhuk:

Світові відділення Levenhuk:

Чеська республіка: www.levenhuk.cz

Нідерланди: www.levenhuk.nl

Польща: www.levenhukoptics.pl

Росія: www.levenhuk.ru

Україна: www.levenhuk.ua

€C: www.levenhuk.eu

Дата продажу ____ Підпис ____ Печатка

Модель камери C35 NG	C130 NG	C310 NG	C510 NG	C800 NG	C1400 NG
Макс. роздільна здатність (для фотографій)	640x480 1	280x 1008 204		8x1536 2592x	1944 3264x2448	4096x3288
Мегапікселів	0,3 1,3	3,0 5,0 8,0		14,0
Давач	1/3” CMOS	1/2” CMOS 1/2” CMOS 1/2,2” CMOS 1/2,2” CMOS 1/2,3” CMOS
Розмір пікселя, мкм	5,6x5,6	3,6x3,6		3,2x3,2	2,2x2,2	1,67x1,67	1,4x 1,4
Чутливість, В/люкс-сек @550 нм	1,9 1,0	1,0		0,53	0,3	0,72
Частота відеокадрів, к/с	<80	<50		<43	<60	<27	<27
Відеозапис	так
Динамічний діапазон, дБ	60	71		61	66,5	34	65,3
Місце монтажу	труба окуляра (заміняє окуляр)
Формат зображення	*.jpg, *.bmp, *.png, *.tif, *.gif, *.psd, *.ico і т. і.
Спектральний діапазон, нм	380-650
Експозиція	ERS (электронная моментальная фотография)
Баланс білого	авто/ручний
Управління експозицією	авто/ручне
Управління зображенням	розмір зображення, яскравість, управління експозицією
Інтерфейс	USB 2.0, 480 Мб/с
Вимоги до системи	Mac OS, Linux, Windows XP/Vista/7/8 (32-6іт або 64-6іт); порт USB 2.0
Програмне забезпечення	драйвер USB 2.0, програмне забезпечення Levenhuk TourView для перегляду іредагування зображень
Корпус	металевий циліндр, пофарбований у чорний
Джерело живлення	кабель USB 2.0
Діапазон температури, °C	-10... 50

Засоби догляду за оптикою Levenhuk

Серія оригінальних аксесуарів для оптики Levenhuk містить все необхідне для догляду за оптичними пристроями.
