ПОСІБНИК КОРИСТУВАЧА HD 717 M St Kärcher

1. Развийте 4-те винта.

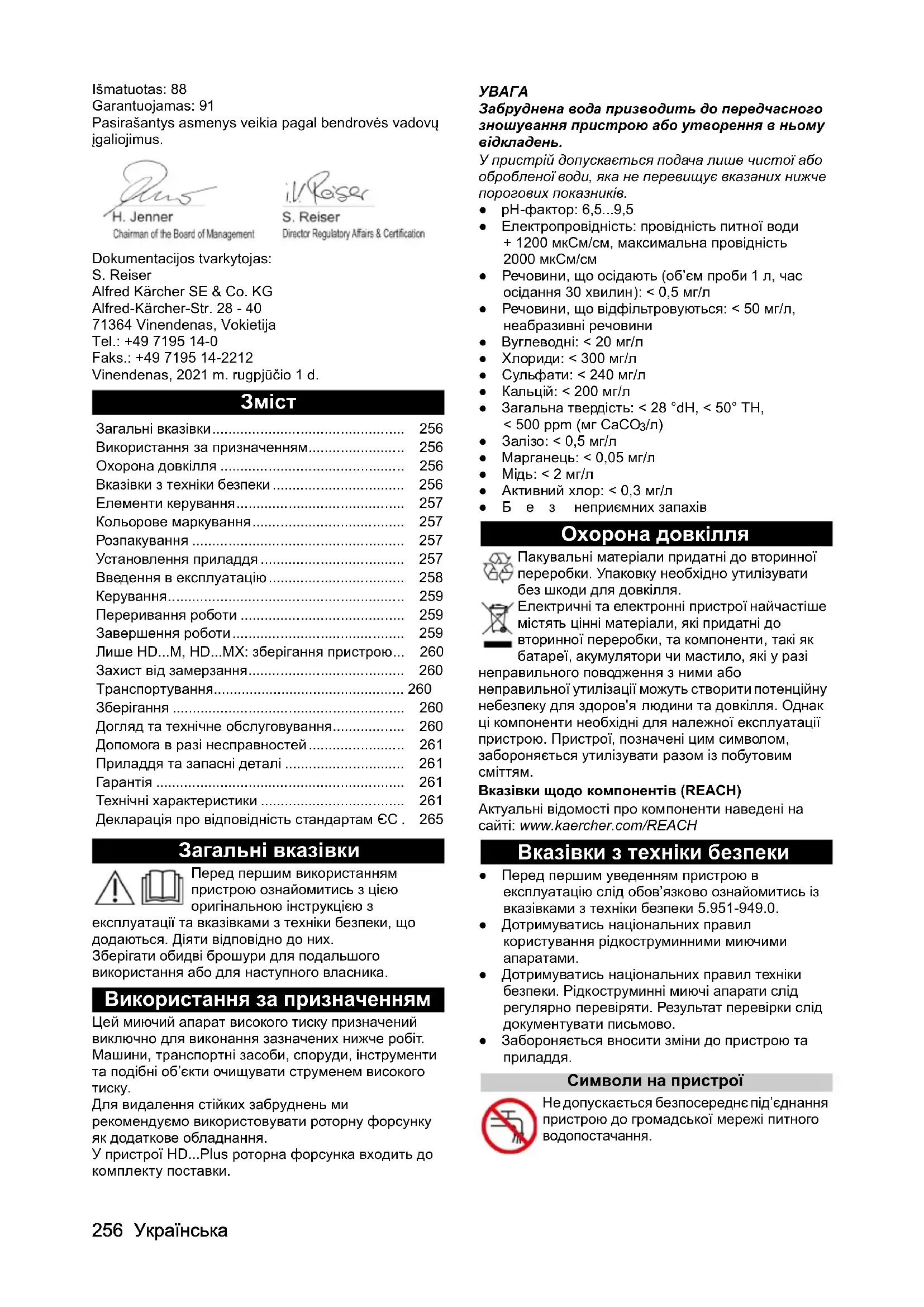

Загальні вказівки Перед першим використанням пристрою ознайомитись з цією оригінальною інструкцією з експлуатації та вказівками з техніки безпеки, що додаються. Діяти відповідно до них. Зберігати обидві брошури для подальшого використання або для наступного власника. Використання за призначенням Цей миючий апарат високого тиску призначений виключно для виконання зазначених нижче робіт. Машини, транспортні засоби, споруди, інструменти та подібні об’єкти очищувати струменем високого

Для видалення стійких забруднень ми рекомендуємо використовувати роторну форсунку як додаткове обладнання. У пристрої HD...Plus роторна форсунка входить до комплекту поставки.

Забруднена вода призводить до передчасного зношування пристрою або утворення в ньому відкладень. У пристрій допускається подача лише чистої або обробленої води, яка не перевищує вказаних нижче порогових показників. ● pH-фактор: 6,5...9,5 ● Електропровідність: провідність питної води + 1200 мкСм/см, максимальна провідність 2000 мкСм/см ●Речовини, що осідають (об’єм проби 1 л, час осідання 30 хвилин ): < 0,5 мг/л ●Речовини, що відфільтровуються: < 50 мг/л, неабразивні речовини ● Вуглеводні: < 20 мг/л ●Хлориди: < 300 мг/л ●Сульфати: < 240 мг/л ●Кальцій: < 200 мг/л ● Загальна твердість: < 28 °dH, < 50° TH, < 500 ppm (мг CaCO

●Залізо: < 0,5 мг/л ● Марганець: < 0,05 мг/л ●Мідь: < 2 мг/л ●Активний хлор: < 0,3 мг/л ●Без неприємних запахів Охорона довкілля Пакувальні матеріали придатні до вторинної переробки. Упаковку необхідно утилізувати без шкоди для довкілля. Електричні та електронні пристрої найчастіше містять цінні матеріали, які придатні до вторинної переробки, та компоненти, такі як батареї, акумулятори чи мастило, які у разі неправильного поводження з ними або неправильної утилізації можуть створити потенційну небезпеку для здоров'я людини та довкілля. Однак ці компоненти необхідні для належної експлуатації пристрою. Пристрої, позначені цим символом, забороняється утилізувати разом із побутовим

Вказівки щодо компонентів (REACH) Актуальні відомості про компоненти наведені на сайті: www.kaercher.com/REACH Вказівки з техніки безпеки ● Перед першим уведенням пристрою в експлуатацію слід обов’язково ознайомитись із вказівками з техніки безпеки 5.951-949.0. ●Дотримуватись національних правил користування рідкоструминними миючими

●Дотримуватись національних правил техніки безпеки. Рідкоструминні миючі апарати слід регулярно перевіряти. Результат перевірки слід документувати письмово. ● Забороняється вносити зміни до пристрою та

• Символи на пристрої Не допускається безпосереднє під’єднання пристрою до громадської мережі питного водопостачання. Загальні вказівки p. 256
• Використання за призначенням p. 256
• Охорона довкілля p. 256
• Вказівки з техніки безпеки p. 256
• Елементи керування p. 257
• Кольорове маркування p. 257
• Розпакування p. 257
• Установлення приладдя p. 257
• Введення в експлуатацію p. 258
• Керування p. 259
• Переривання роботи p. 259
• Завершення роботи Лише HD M, HD p. 259
• MX: зберігання пристрою p. 260
• Захист від замерзання p. 260
• Транспортування p. 260
• Зберігання p. 260
• Догляд та технічне обслуговування p. 260
• Допомога в разі несправностей p. 261
• Приладдя та запасні деталі p. 261
• Гарантія p. 261
• Технічні характеристики Декларація про відповідність стандартам ЄС . 265Українська 257 Не спрямовувати струмінь води під високим тиском на людей, тварин, увімкнене електричне обладнання чи на самий пристрій. Захищати пристрій від p. 261

Запобіжні пристрої Запобіжні пристрої призначені для захисту користувача; забороняється їх вимикати або обходити їхні функції. Перепускний клапан, манометричний вимикач і запобіжний клапан установлені й опломбовані на заводі. Регулювання дозволяється доручати лише співробітникам сервісної служби. Перепускний клапан фыз манометричним

У разі зниження витрати води за допомогою регулятора тиску і витрати відкривається перепускний клапан і частина об'єму води повертається до сторони всмоктування насоса. Коли відпускається спускний важіль високонапірного пістолета, манометричний вимикач вимикає насос високого тиску і подача струменя води під високим тиском припиняється. Якщо затягнути спускний важіль, насос вмикається

Запобіжний клапан Запобіжний клапан відкривається в разі перевищення допустимого робочого надлишкового тиску, після чого вода повертається до сторони всмоктування насоса. Елементи керування Див. сторінку з зображеннями 1 Захисна деталь 2 Форсунка 3 Регулятор тиску та витрати* 4 Струминна трубка EASY!Lock 5 Високонапірний пістолет EASY!Force 6 Запобіжний фіксатор 7 Спускний важіль 8 Важіль розблокування 9 Високонапірний шланг EASY!Lock 10 Ручка, угорі (витягнута) 11 Барабан для шланга 12 Ручка, внизу (втягнута) 13 Гумова стрічка 14 Тримач кабелю, у моделі HD...M також тримач

15 Тримач струминної трубки 16 Поличка для роторної форсунки* 17 Вимикач пристрою 18 Гніздо для струминної трубки 19 Патрубок високого тиску EASY!Lock 20 Сітчастий фільтр 21 Патрубок для під’єднання шланга 22 Накидна гайка 23 Патрубок для підключення водопостачання 24 Полозки, опорний полоз 25 Тримач для форсунки для обробки піною* 26 Тримач для очищувача поверхонь під час транспортування* 27 Фіксатор ручки 28 Руків’я

• не в усіх варіантах пристрою входить до комплекту

Кольорове маркування ●Елементи керування процесом очищення позначені жовтим кольором. ●Елементи керування технічним обслуговуванням і сервісом позначені світло-сірим кольором. Розпакування

1. Під час розпакування перевірити вміст упаковки.

2. Про виявлені пошкодження під час

транспортування негайно повідомити дилеру.

3. Тільки для HD...M St: зберегти свердлильний

шаблон на упаковці для настінного монтажу

Установлення приладдя

В HD...M St приладдя не входить до комплекту

Система EASY!Lock дозволяє швидко й надійно з’єднувати компоненти, повертаючи їх у різьбовому з’єднанні лише на один оберт.

1. Установити форсунку високого тиску на

2. Установити і вручну затягнути накидну гайку

3. З'єднати струминну трубку з високонапірним

пістолетом і затягнути вручну (EASY!Lock). Пристрої без барабана для шланга

1. Під'єднати високонапірний шланг до

високонапірного пістолета та патрубка високого тиску пристрою й затягнути вручну (EASY!Lock). У пристроях з барабаном для шланга:

1. Розкласти розгорнутий високонапірний шланг на

2. Повертати руків’я за годинниковою стрілкою, при

цьому рівномірно намотуючи високонапірний шланг на барабан для шланга. Слідкувати за тим, щоб шланг не згинався.

3. Під'єднати високонапірний шланг до

високонапірного пістолета й затягнути вручну (EASY!Lock).258 Українська Введення в експлуатацію Монтаж HD...M St

Небезпека травмування через ураження електричним струмом Доручайте підключення пристрою до водопостачання, електричної мережі та мережі високого тиску виключно авторизованим спеціалістам. Умови навколишнього середовища ● Сухе середовище, захищене від морозу. ● Відсутність небезпеки вибуху. ●Тверда рівна поверхня або стіна з достатньою несною здатністю. ●Не встановлювати поблизу житлових або офісних приміщень (генерування шуму). ●Наявність доступу для проведення технічного обслуговування. ●Стікання води на місці монтажу. Кріплення пристрою

Гвинти та дюбелі для кріплення тримачів не входять до комплекту поставки. Їх необхідно придбати додатково відповідно до особливостей місця встановлення. Необхідний діаметр гвинтів — 6...8 мм.

Небезпека травмування через падіння

Під час вибору кріпильних елементів ураховувати масу пристрою та несну здатність місця встановлення.

1 Настінний монтаж 2 Наземний монтаж 3 Монтажний отвір 4 Тримач

1. Позначити місця для отворів на стіні або підлозі

за допомогою свердлильного кондуктора.

2. Просвердлити отвори.

3. Установити тримачі, прихопити гвинтами, не

4. Відрегулювати відстань тримачів за допомогою

вилкоподібного гайкового ключа.

5. Щільно затягнути гвинти.

6. Установити пристрій.

Електричне підключення

Небезпека травмування через ураження електричним струмом Підключити штепсельну вилку пристрою до електричної мережі. Використання нерознімного з’єднання з електромережею не допускається. Штепсельна вилка призначена для відключення від

HD...M St: електроживлення, необхідне для роботи пристрою, має бути розраховане на тривалу експлуатацію. HD...M St: Компоненти, що проводять електричний струм, кабелі та пристрої в робочій зоні мають бути водозахищеними.

1. Вставити штепсельну вилку в розетку.

Патрубок для підключення водопостачання Підключення до водопровідної лінії 몇 ПОПЕРЕДЖЕННЯ Небезпека для здоров’я через зворотний потік забрудненої води в мережу питного водопостачання. Дотримуватись правил, установлених підприємством із водопостачання. Згідно з чинними правилами не дозволяється експлуатація пристрою без системного розділювача в мережі питного водопостачання. Використовувати системний розділювач KÄRCHER або інший системний розділювач, що відповідає вимогам EN 12729 , тип BA. Вода, що пройшла через

розділювач, класифікується як непридатна для пиття. Системний розділювач під’єднувати лише до лінії водопостачання, але в жодному разі не безпосередньо до патрубка пристрою для підключення водопостачання.

1. Перевірити лінію водопостачання на тиск,

температуру та витрату води на вході. Вимоги наведено в розділі «Технічні характеристики».

2. З’єднати системний розділювач і патрубок

пристрою для підключення водопостачання за допомогою шланга (мінімальна довжина 7,5 м, мінімальний діаметр 1”). Підвідний шланг не входить до комплекту

3. Відкрити подачу води.

Усмоктування води з резервуара

1. Пригвинтити всмоктувальний шланг (номер для

замовлення 4.440-207.0) і фільтр (номер для замовлення 4.730-012.0) до патрубка для підключення водопостачання.

2. Видалити повітря з пристрою.

1. Відгвинтити форсунку від струминної трубки.

2. Дати пристрою попрацювати доти, доки вода не

буде виходити без бульбашок.

3. У разі виникнення проблем із видаленням

повітря дати пристрою попрацювати 10 секунд, а тоді вимкнути. Повторити операцію кілька разів.

4. Вимкнути пристрій.

5. Знову нагвинтити форсунку.

Тільки для HD...M St: установлення системи високого тиску під час установлення обов’язково слід дотримуватися чинних національних правил щодо стаціонарних миючих систем високого тиску.

1. Під’єднати пристрій до стаціонарної

трубопровідної мережі за допомогою високонапірного шлангопровода.

2. Прокласти стаціонарну трубопровідну мережу

так, щоб знадобилось якомога менше разів змінювати напрям.

3. Задля компенсації деформації при стисненні та

теплового розширення прокладати трубопровідну мережу з використанням нежорстко та жорстко закріплених хомутів.

4. Мінімальний поперечний переріз:

a трубопроводи: номінальний діаметр DN 15 (1/ 2”); b шлангопроводи: номінальний діаметр DN 6.Українська 259

Небезпека травмування під дією струменя води під високим тиском Забороняється фіксувати спускний і запобіжний важелі в натиснутому положенні. Не використовувати високонапірний пістолет, якщо пошкоджено запобіжний важіль. Перед виконанням будь-яких робіт із пристроєм пересувати запобіжний фіксатор високонапірного пістолета вперед. Відкривання/закривання високонапірного

1. Відкривання високонапірного пістолета:

натиснути на запобіжний і спускний важелі.

2. Закривання високонапірного пістолета:

відпустити запобіжний і спускний важелі. Експлуатація під високим тиском Пристрій може експлуатуватися в стоячому або лежачому положенні.

Пристрій оснащений манометричним вимикачем. Двигун запускається лише в тому разі, якщо високонапірний пістолет відкритий.

1. Пристрій із барабаном для шланга: повністю

розгорнути високонапірний шланг з барабана для шланга.

2. Установити вимикач пристрою в положення «І».

3. Розблокувати високонапірний пістолет,

перевівши запобіжний фіксатор високонапірного пістолета назад.

4. Відкрити високонапірний пістолет.

5. Пристрій із регулятором

тиску та витрати: налаштувати робочий тиск, повертаючи регулятор тиску та витрати. Експлуатація з миючим засобом

Для експлуатації з мийними засобами потрібний розпилювач піни з балоном (опція). 몇 ПОПЕРЕДЖЕННЯ Небезпека для здоров’я в разі неналежного поводження з мийними засобами Дотримуватись вказівок із техніки безпеки на мийному засобі.

Непридатні мийні засоби можуть пошкодити пристрій і об’єкт чищення. Використовувати лише мийні засоби, дозволені фірмою KÄRCHER. Дотримуватися рекомендацій щодо дозування та вказівок щодо миючого засобу. Задля захисту довкілля мийний засіб слід використовувати ощадливо. Мийні засоби KÄRCHER гарантують безперебійну роботу. Рекомендуємо отримати консультацію або замовити наш каталог чи інформаційні матеріали

1 Форсунка для обробки піною 2 Резервуар 3 Набір заслінок Дозування мийного засобу: 3=велика доза, 2=середня доза, 1=мала доза 4 Всмоктувальний шланг 5 Високонапірний пістолет EASY!Force

1. Відкрутити резервуар.

2. Вставити у всмоктувальний шланг потрібну

3. Залити мийний засіб у резервуар.

5. Зняти струминну трубку з високонапірного

6. Під'єднати насадку для піни до високонапірного

пістолета й затягнути вручну.

7. Увімкнути миючий апарат високого тиску.

Рекомендований метод чищення

Ощадливо розпилити мийний засіб на суху поверхню й залишити на деякий час (не

2. Розчинений бруд змити струменем води під

високим тиском. Промивання розпилювача піни Для запобігання відкладенням мийного засобу розпилювач піни після використання слід

1. Відкрутити резервуар.

2. Залишки мийного засобу вилити назад у тару.

3. Налити в резервуар чисту

5. Працювати форсункою для обробки піною

близько 1 хвилини, щоб вимити залишки мийного засобу.

1. Закрити високонапірний пістолет; пристрій

2. Зафіксувати високонапірний пістолет, перевівши

запобіжний фіксатор вперед.

Під час вимкнення пристрою тиск води зменшується приблизно на 70%. Це призводить до зниження повідного зусилля високонапірного пістолета та збільшення строку служби

1. Розблокувати високонапірний пістолет,

перевівши запобіжний фіксатор назад.

2. Відкрити високонапірний пістолет; пристрій

знову увімкнеться. Завершення роботи

1. Закрити подачу води.

2. Відкрити високонапірний пістолет.

3. Перевести вимикач пристрою в положення «I» і

дати пристрою попрацювати 5–10 секунд.

4. Закрити високонапірний пістолет.

5. Перевести вимикач пристрою в положення «0/

6. Витягувати штепсельну вилку з розетки лише

7. Від’єднати шланг подачі води.260 Українська

8. Відкрити високонапірний пістолет так, щоб

скинути тиск у пристрої.

9. Зафіксувати високонапірний пістолет, перевівши

запобіжний фіксатор вперед. Лише HD...M, HD...MX: зберігання

1. Струминну трубку з високонапірним пістолетом

вставити в гніздо для струминної трубки та зафіксувати у тримачі струминної трубки.

2. Обмотати мережевий кабель навколо тримача

3. HD...M: намотати високонапірний шланг,

повісити на поличку для шланга та закріпити гумовою стрічкою. HD...MX: намотати високонапірний шланг на барабан для шланга та відкинути ручку руків’я.

Натиснути на фіксатор ручки та скласти ручку. Захист від замерзання

Якщо із пристрою не повністю видалено воду, він може зруйнуватися під дією морозу. Зберігати пристрій у місці, захищеному від морозу. Якщо зберігання в місці, захищеному від морозу,

2. Прокачати через пристрій звичайний антифриз.

3. Дати пристрою попрацювати не довше

1 хвилини, доки насос і лінії не спорожняться.

Використовувати звичайний антифриз на основі гліколю для транспортних засобів. Дотримуватися інструкцій із використання, наданих виробником антифризу. Транспортування

Небезпека травмування, небезпека пошкодження Під час транспортування враховувати масу

Небезпека пошкодження Захищати спускний важіль високонапірного пістолета від пошкоджень.

1. Під час транспортування в транспортних засобах

закріпляти пристрій згідно з чинними нормами для запобігання його ковзанню та перевертанню.

2. Для транспортування на довгі відстані тягнути

пристрій за ручку позаду себе (не для HD...M St).

3. Підіймаючи пристрій на сходи, підіймати його

сходинка за сходинкою. Ковзні полози захищають корпус від пошкоджень (не для HD...M St). Лише HD...M, HD...MX: тримач для очищувача поверхонь під час транспортування

1. Надіти з’єднувальний патрубок очищувача

поверхонь на тримач для транспортування на миючому апараті високого тиску.

Небезпека травмування, небезпека пошкодження. Під час зберігання враховувати масу пристрою.

1. Зберігати пристрій лише в приміщенні.

Догляд та технічне обслуговування

Небезпека травмування через випадково запущений пристрій та ураження електричним

Перед проведенням будь-яких робіт вимикати пристрій і витягати штепсельну вилку. Перевірка техніки безпеки / договір технічного обслуговування Ви можете домовитися зі своїм дилером про регулярне проведення перевірки техніки безпеки або укласти договір про технічне обслуговування. Рекомендуємо звернутися за консультацією. Перед кожним використанням

1. Перевірити з’єднувальний кабель на відсутність

пошкоджень. У разі виявлення пошкодження негайно звернутися для заміни кабелю до авторизованої сервісної служби або до фахівця з

2. Перевірити високонапірний шланг на відсутність

пошкоджень. Пошкоджений високонапірний шланг негайно замінити.

3. Перевірити герметичність пристрою.

Допускається витікання 3 крапель води на хвилину. Якщо негерметичність серйозніша, слід звернутися до сервісної служби.

1. Очистити сітчастий фільтр у патрубку для

підключення водопостачання. Очищення сітчастого фільтра в патрубку для підключення водопостачання

1. Відкрутити накидну гайку.

2. Вийняти патрубок для під’єднання шланга з

3. Очистити та промити сітчастий фільтр зовні.

Примітка. Шестигранник патрубка для під’єднання шланга направляти в бік з’єднання в

4. Вставити патрубок для під’єднання шланга з

5. Затягнути накидну гайку.

Через кожні 500 годин роботи, але не рідше, ніж раз на рік

1. Доручити сервісній службі провести технічне

обслуговування пристрою.

2. Замінити мастило.

Об’єм і марка мастила вказані в розділі «Технічні характеристики».

1. Викрутити 4 гвинти.

2. Зняти кожух пристрою.

Рисунок DУкраїнська 261

3. Повернути шланг для зливання мастила вниз і

утримувати над збірником мастила.

4. Витягнути пробку зі шланга для зливання

6. Вийняти з мастильного бака пінистий матеріал.

7. Почекати, поки мастило повністю стече.

8. Вставити пробку в шланг для зливання мастила.

9. Повернути шланг для зливання мастила вгору та

10. Налити достатню кількість мастила.

11. Вставити пінистий матеріал у резервуар для

12. Установити та щільно притиснути кришку.

Рисунок F Допомога в разі несправностей

Небезпека травмування через випадково запущений пристрій та ураження електричним

Перед проведенням будь-яких робіт вимикати пристрій і витягати штепсельну вилку. Перевірку та ремонт електричних компонентів слід доручати лише авторизованій сервісній

У разі виявлення несправностей, не описаних у цьому розділі, або в разі сумнівів чи відповідних чітких вказівок звертатися до авторизованої сервісної служби. Пристрій не запускається Перевірити з’єднувальний кабель на відсутність пошкоджень. Перевірити напругу мережі. Якщо пристрій перегрівся: a Установити вимикач пристрою в положення «0». b Дати пристрою охолонути протягом не менше ніж 15 хвилин. c Установити вимикач пристрою в положення «1». У разі несправності електричного обладнання звернутися до сервісної

У пристрої не створюється тиск Перевірити розмір форсунки, див. розділ «Технічні характеристики». Видалити повітря з пристрою, див. розділ «Видалення повітря з пристрою». Очистити сітчастий фільтр у патрубку для підключення водопостачання. Перевірити об’єм подачі води, див. розділ «Технічні характеристики». Очистити форсунку. За необхідності звернутися до сервісної служби. Негерметичність насоса Допускається витікання до 3 крапель води на

У разі серйознішої негерметичності доручити сервісній службі перевірити пристрій. Насос «стукає» Перевірити герметичність шланга подачі води. Видалити повітря з пристрою, див. розділ «Видалення повітря з пристрою». За необхідності звернутися до сервісної служби. Замала кількість мийного засобу, що додається Долити мийний засіб у балон форсунки для обробки піною. Вставити у всмоктувальний шланг

Перевірити всмоктувальний шланг і форсунку для обробки піною на предмет відкладень мийного засобу. Видалити відкладення теплою

Приладдя та запасні деталі Слід використовувати лише оригінальне приладдя та оригінальні запасні частини, тому що саме вони гарантують безпечну та безперебійну експлуатацію

Інформація щодо приладдя та запасних частин міститься на сайті www.kaercher.com.

У кожній країні діють відповідні гарантійні умови, встановлені уповноваженою організацією збуту нашої продукції в цій країні. Можливі несправності приладу протягом гарантійного строку ми усуваємо безкоштовно, якщо причина несправності полягає в дефектах матеріалів або виробничому браку. У разі виникнення претензій протягом гарантійного строку прохання звертатися, маючи при собі чек про покупку, до торговельної організації, що продала продукт, або до найближчої уповноваженої служби сервісного обслуговування. (Адреси див. на звороті) Технічні характеристики HD 6/11- 4 M HD 6/11- 4 M St HD 6/15

Варіант залежно від країни експлуатації Країна GB GB EU EU EU CH CH Електричне підключення Напруга мережі V 110 110 230 230 230 230 230 Фаза ~ 1111111 Частота Hz 50 50 50 50 50 50 50 Під’єднувана потужність kW 3,0 3,0 3,1 3,1 3,1 2,3 2,3 Ступінь захисту IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 Запобіжник мережі (інерційний) A 30 30 16 16 16 10 10 Подовжувальний кабель 30 м mm

2,5 / 6 * 2,5 / 6 * 2,5 2,5 2,5 2,5 2,5262 Українська Патрубок для підключення водопостачання Тиск на вході (макс.) MPa1111111 Температура на вході (макс.) °C 60 60 60 60 60 60 60 Витрата на вході (мін.) l/min13131313131313 Висота всмоктування (макс.) m 0,5 0,5 0,5 0,5 0,5 0,5 0,5 Робочі характеристики пристрою Розмір стандартного сопла 040 040 033 033 033 038 038 Робочий тиск MPa11111515151212 Робочий надлишковий тиск (макс.) MPa 16,5 16,5 22,5 22,5 22,5 18 18 Об'єм подачі, вода l/min10109,39,39,39,69,6 Сила віддачі високонапірного

N 29,5 29,5 28,6 28,6 28,6 28,6 28,6 Розміри та вага Типова робоча вага kg 39 25 30 33 25 30 33 Довжина mm 455 290 455 455 290 455 455 Ширина mm 400 300 400 400 300 400 400 Висота mm 700 (970)

(970) Кількість мастила l 0,35 0,35 0,25 0,25 0,25 0,25 0,25 Марка мастила Тип 0W40 0W40 15W40 15W40 15W40 0W40 0W40 Розраховані значення згідно з EN 60335-2-79 Значення вібрації на руці/кисті m/s

dB(A)3333333 Рівень звукової потужності L

HD 6/ 15-4 M HD 6/ 16-4 M HD 6/ 16-4 M Варіант залежно від країни експлуатації Країна CH KAP KAP AU AR EU EU Електричне підключення Напруга мережі V 230 220 220-240 240 220 230 230 Фаза ~ 1111111 Частота Hz 50 60 50 50 50 50 50 Під’єднувана потужність kW 2,3 3,2 3,1 3,1 3,3 3,3 3,3 Ступінь захисту IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 Запобіжник мережі (інерційний) A 10 16 16 15 20 16 16 Подовжувальний кабель 30 м mm

2,5 2,5 2,5 2,5 2,5 2,5 2,5 Патрубок для підключення водопостачання Тиск на вході (макс.) MPa1111111 Температура на вході (макс.) °C 60 60 60 60 60 60 60 Витрата на вході (мін.) l/min1313,3131313,31313 Висота всмоктування (макс.) m 0,5 0,5 0,5 0,5 0,5 0,5 0,5 Робочі характеристики пристрою Розмір стандартного сопла 038 033 033 033 035 034 034 Робочий тиск MPa12151515151616 Робочий надлишковий тиск (макс.) MPa 18 22 22,5 22,5 22,5 24 24Українська 263 Об'єм подачі, вода l/min 9,6 9,1 9,3 9,3 9,9 9,9 9,9 Сила віддачі високонапірного

N 28,6 28,6 28,6 28,6 30 30 30 Розміри та вага Типова робоча вага kg 25 30 30 30 35 39 42 Довжина mm 290 455 455 455 455 455 455 Ширина mm 300 400 400 400 400 400 400 Висота mm 565 700 (970)

(970) Кількість мастила l 0,25 0,25 0,25 0,25 0,35 0,35 0,35 Марка мастила Тип 0W40 0W40 15W40 15W40 0W40 0W40 0W40 Розраховані значення згідно з EN 60335-2-79 Значення вібрації на руці/кисті m/s

dB(A)3333333 Рівень звукової потужності L

Варіант залежно від країни експлуатації Країна GB GB KAP AU EU EU Електричне підключення Напруга мережі V 230-240 230-240 220 240 230 230 Фаза ~111111 Частота Hz 50 50 60 50 50 50 Під’єднувана потужність kW 3,1 3,1 3,2 3,4 3,4 3,4 Ступінь захисту IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 Запобіжник мережі (інерційний) A 13 13 20 15 16 16 Подовжувальний кабель 30 м mm

2,5 2,5 4 2,5 2,5 2,5 Патрубок для підключення водопостачання Тиск на вході (макс.) MPa111111 Температура на вході (макс.) °C 60 60 60 60 60 60 Витрата на вході (мін.) l/min131313,3131515 Висота всмоктування (макс.) m 0,5 0,5 0,5 0,5 0,5 0,5 Робочі характеристики пристрою Розмір стандартного сопла 045 045 045 043 043 043 Робочий тиск MPa121213141414 Робочий надлишковий тиск

MPa181820212121 Об'єм подачі, вода l/min 11,7 11,7 11,8 11,6 11,5 11,5 Сила віддачі високонапірного

N 29,5 29,5 31 32,3 32,3 32,3 Розміри та вага Типова робоча вага kg 39 31 39 39 39 42 Довжина mm 455 290 455 455 455 455 Ширина mm 400 300 400 400 400 400 Висота mm 700 (970) 565 700 (970) 700 (970) 700 (970) 890 (970)264 Українська Кількість мастила l 0,350,350,250,350,350,35 Марка мастила Тип 0W40 0W40 0W40 0W40 0W40 0W40 Розраховані значення згідно з EN 60335-2-79 Значення вібрації на руці/кисті m/s

dB(A)333333 Рівень звукової потужності L

HD 7/17 M Варіант залежно від країни експлуатації Країна EU EU EU EU EU EU II Електричне підключення Напруга мережі V 400 400 400 400 400 230 Фаза ~333333 Частота Hz 50 50 50 50 50 50 Під’єднувана потужність kW 4,2 4,2 4,2 4,2 4,2 4,2 Ступінь захисту IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 Запобіжник мережі (інерційний) A 16 16 16 16 16 16 Подовжувальний кабель 30 м mm

2,5 2,5 2,5 2,5 2,5 2,5 Патрубок для підключення водопостачання Тиск на вході (макс.) MPa111111 Температура на вході (макс.) °C 60 60 60 60 60 60 Витрата на вході (мін.) l/min151515151513,3 Висота всмоктування (макс.) m 0,5 0,5 0,5 0,5 0,5 0,5 Робочі характеристики пристрою Розмір стандартного сопла 042 042 040 040 040 040 Робочий тиск MPa161617171717 Робочий надлишковий тиск

MPa 24 24 25,5 25,5 25,5 25,5 Об'єм подачі, вода l/min 11,6 11,6 11,6 11,6 11,6 11,6 Сила віддачі високонапірного

N 34,5 34,5 35,5 35,5 35,5 36 Розміри та вага Типова робоча вага kg 40 43 32 35 27 32 Довжина mm 455 455 455 455 290 455 Ширина mm 400 400 400 400 300 400 Висота mm 700 (970) 890 (970) 700 (970) 890 (970) 565 700 (970) Кількість мастила l 0,35 0,35 0,2 0,2 0,2 0,25 Марка мастила Тип SAE 90 SAE 90 SAE 90 SAE 90 SAE 90 SAE 90 Розраховані значення згідно з EN 60335-2-79 Значення вібрації на руці/кисті m/s

0,7 0,7 0,8 0,8 0,8 0,8 Рівень звукового тиску dB(A)707279787977

dB(A)333333 Рівень звукової потужності L

dB(A)868895949593Українська 265 Причина виключення відповідно до Регламенту (ЄС) 2019/1781 Додаток I Розділ 2 (12): j) Зберігається право на внесення технічних змін.

• Подовжувальний кабель від мережі до трансформатора/від трансформатора до пристрою Декларація про відповідність стандартам ЄС Цим ми повідомляємо, що нижче зазначена машина на основі своєї конструкції та конструктивного виконання, а також у випущеної у продаж моделі, відповідає спеціальним основним вимогам щодо безпеки та захисту здоров'я представлених нижче директив ЄС. У разі внесення неузгоджених із нами змін до машини ця заява втрачає свою чинність. Виріб: Миючий апарат високого тиску Тип: 1.150-xxx Тип: 1.151-xxx Тип: 1.524-xxx Відповідні директиви ЄС 2000/14/EG 2006/42/EG (+2009/127/EG) 2011/65/ЄС 2014/30/ЄС 2009/125/ЄС Застосований(-і) регламент(-и) (ЄС) 2009/1781 Застосовувані гармонізовані стандарти EN 60335-1 HD 7/17 M HD 8/18-4

Варіант залежно від країни експлуатації Країна KAPEUEUEUEU IIKAP Електричне підключення Напруга мережі V 220 400 400 400 230 220 Фаза ~333333 Частота Hz 60 50 50 50 50 60 Під’єднувана потужність kW 4,2 4,6 4,6 4,6 4,6 4,8 Ступінь захисту IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 Запобіжник мережі (інерційний) A 16 16 16 16 16 20 Подовжувальний кабель 30 м mm

2,5 2,5 2,5 2,5 2,5 4 Патрубок для підключення водопостачання Тиск на вході (макс.) MPa111111 Температура на вході (макс.) °C 60 60 60 60 60 60 Витрата на вході (мін.) l/min13,31616161613,3 Висота всмоктування (макс.) m 0,5 0,5 0,5 0,5 0,5 0,5 Робочі характеристики пристрою Розмір стандартного сопла 038 042 042 042 042 043 Робочий тиск MPa171818181818 Робочий надлишковий тиск

MPa25,52727272727 Об'єм подачі, вода l/min 11,6 12,5 12,5 12,5 12,5 13,4 Сила віддачі високонапірного

N 36 41,8 41,8 41,8 41,8 42 Розміри та вага Типова робоча вага kg 32 41 44 36 36 41 Довжина mm 455 455 455 290 290 455 Ширина mm 400 400 400 300 300 400 Висота mm 700 (970) 700 (970) 890 (970) 565 565 700 (970) Кількість мастила l 0,250,350,350,350,350,35 Марка мастила Тип SAE 90 SAE 90 SAE 90 SAE 90 SAE 90 SAE 90 Розраховані значення згідно з EN 60335-2-79 Значення вібрації на руці/кисті m/s

0,8 0,7 0,7 0,7 0,7 0,8 Рівень звукового тиску dB(A)777573767679

dB(A)333333 Рівень звукової потужності L

dB(A)939189929295266 中文 EN 60335-2-79 EN IEC 63000: 2018 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 62233: 2008 EN 61000-3-2: 2014 HD 6/15, HD 6/16, HD 7/16, HD 7/17, HD 8/18 EN 61000-3-3: 2013 HD 7/14 EN 61000-3-11: 2000 Застосовуваний метод оцінки відповідності 2000/14/EG: Додаток V Рівень звукової потужності, дБ(A) HD 6/15 M, HD 6/15 MX Виміряний: 87 Гарантований: 90 HD 6/15 M St, HD 8/18-4 M St Виміряний: 90 Гарантований: 92 HD 6/16-4 M, HD 8/18-4 MX Виміряний: 87 Гарантований: 89 HD 6/16-4 MX, HD 7/16-4 MX Виміряний: 86 Гарантований: 88 HD 7/17 M, HD 7/17 M St Виміряний: 92 Гарантований: 95 HD 7/17 MX Виміряний: 91 Гарантований: 94 HD 7/14-4 M Виміряний: 81 Гарантований: 84 HD 7/14-4 MX Виміряний: 82 Гарантований: 85 HD 7/16-4 M Виміряний: 83 Гарантований: 86 HD 8/18-4 M Виміряний: 88 Гарантований: 91 Особи, що нижче підписалися, діють від імені та за довіреністю керівництва. Особа, відповідальна за ведення документації: Ш. Райзер (S. Reiser) Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Тел.: +49 7195 14-0 Факс: +49 7195 14-2212 м. Вінненден, 01.08.2021
