ПОСІБНИК КОРИСТУВАЧА AD 7328 ADLER

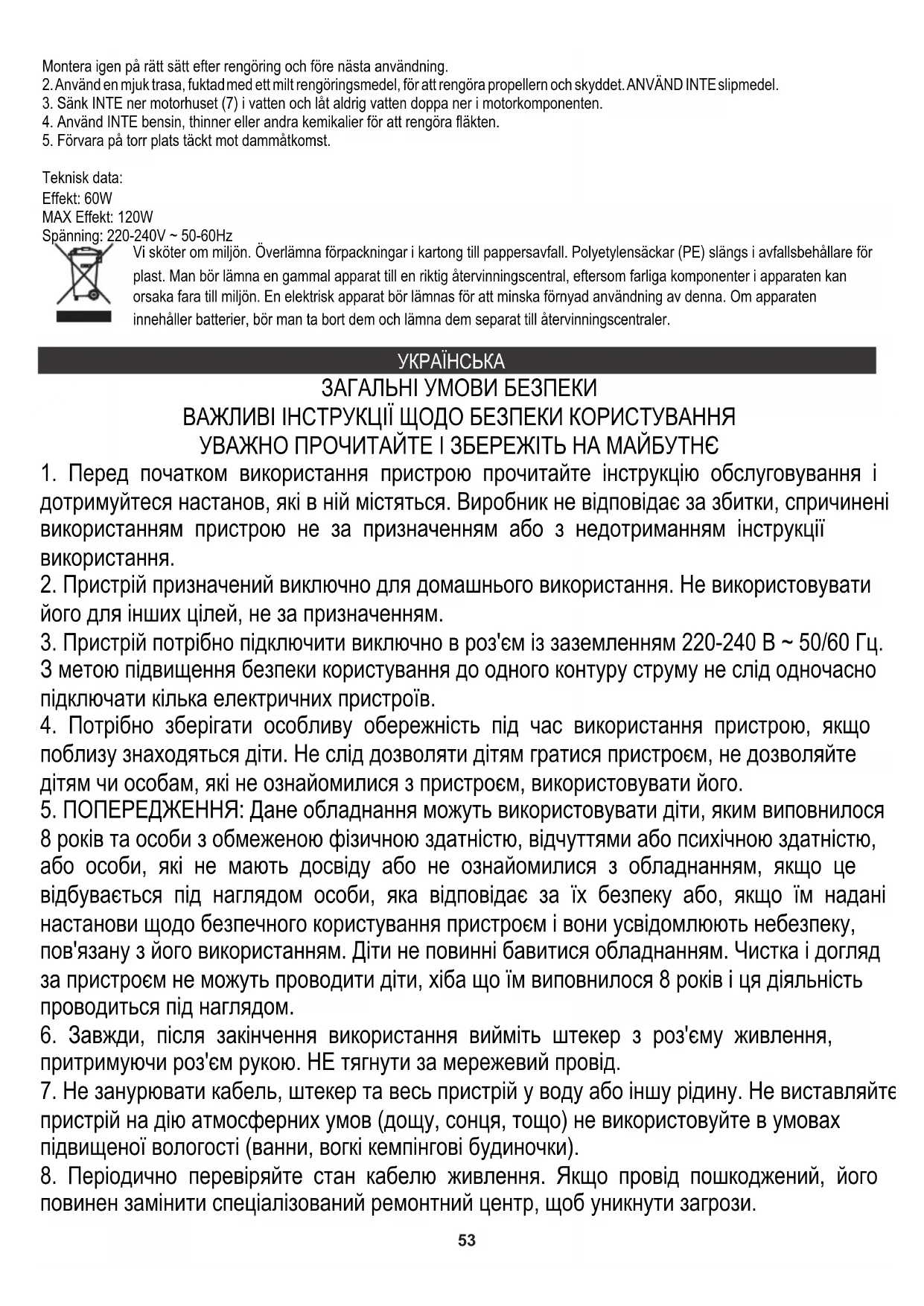

ЗАГАЛЬНІ УМОВИ БЕЗПЕКИ ВАЖЛИВІ ІНСТРУКЦІЇ ЩОДО БЕЗПЕКИ КОРИСТУВАННЯ УВАЖНО ПРОЧИТАЙТЕ І ЗБЕРЕЖІТЬ НА МАЙБУТНЄ

1. Перед початком використання пристрою прочитайте інструкцію обслуговування і

дотримуйтеся настанов, які в ній містяться. Виробник не відповідає за збитки, спричинені використанням пристрою не за призначенням або з недотриманням інструкції використання.

2. Пристрій призначений виключно для домашнього використання. Не використовувати

його для інших цілей, не за призначенням.

3. Пристрій потрібно підключити виключно в роз'єм із заземленням 220-240 В ~ 50/60 Гц.

З метою підвищення безпеки користування до одного контуру струму не слід одночасно підключати кілька електричних пристроїв.

4. Потрібно зберігати особливу обережність під час використання пристрою, якщо

поблизу знаходяться діти. Не слід дозволяти дітям гратися пристроєм, не дозволяйте дітям чи особам, які не ознайомилися з пристроєм, використовувати його.

5. ПОПЕРЕДЖЕННЯ: Дане обладнання можуть використовувати діти, яким виповнилося

8 років та особи з обмеженою фізичною здатністю, відчуттями або психічною здатністю, або особи, які не мають досвіду або не ознайомилися з обладнанням, якщо це відбувається під наглядом особи, яка відповідає за їх безпеку або, якщо їм надані настанови щодо безпечного користування пристроєм і вони усвідомлюють небезпеку, пов'язану з його використанням. Діти не повинні бавитися обладнанням. Чистка і догляд за пристроєм не можуть проводити діти, хіба що їм виповнилося 8 років і ця діяльність проводиться під наглядом.

6. Завжди, після закінчення використання вийміть штекер з роз'єму живлення,

притримуючи роз'єм рукою. НЕ тягнути за мережевий провід.

7. Не занурювати кабель, штекер та весь пристрій у воду або іншу рідину. Не виставляйте

пристрій на дію атмосферних умов (дощу, сонця, тощо) не використовуйте в умовах підвищеної вологості (ванни, вогкі кемпінгові будиночки).

8. Періодично перевіряйте стан кабелю живлення. Якщо провід пошкоджений, його

9. Не використовуйте пристрій з пошкодженим проводом або якщо він впав або

пошкодився іншим чином або неправильно працює. Не ремонтуйте пристрій самостійно, оскільки це загрожує ураженням. Пошкоджений пристрій віддайте у відповідний сервісний центр з метою перевірки або проведення ремонту. Всі ремонти можуть проводити виключно уповноважені сервісні центри. Неправильно проведений ремонт може становити серйозну загрозу для користувача.

10. Потрібно ставити пристрій на холодній стабільній, рівній поверхні, здаля від кухонних

пристроїв, які нагріваються, таких як: електрична плита, газовий пальник, тощо.

11. Не користуватися пристроєм поблизу легкозаймистих матеріалів.

12. Провід не може звисати за межі краю столу або торкатися гарячих поверхонь.

13. Заборонено залишати включений пристрій чи зарядний пристрій в розетку без

14. Для забезпечення додаткового захисту рекомендується встановити в електричному

контурі, Пристрій захисного відключення (ПЗВ), з диференційованим номінальним

не більше 30 мА. З цього приводу слід звернутися до спеціаліста електрика.

15. Не допустити до замочування частини двигуна пристрою. Захищайте двигун агрегату

від занурення у воду.

16. Використовуйте лише оригінальне встановлене обладнання.

17. Увімкніть пристрій лише після повної установки. Частково зігнуті та звільнені пристрої

не гарантують безпечного використання та належної роботи. ОБЕРЕЖНО: НЕ ВАЖЛИВИЙ Вентилятор без переднього і заднього барабану.

18. Відрегулюйте вентилятор від штор, гардин або інших предметів, які вентилятор може

19. Не вставляйте предмети в кришку вентилятора. В іншому випадку може статися

травма або пошкодження пристрою. Опис продукту: ВЕНТИЛЯТОР AD7328 - подивіться сторінку 2

1. Передній кожух 2. Охоронне кільце

3. Гайка пропелера 4. Пропелер

5. Захисна гайка 6. Задній кожух

7. Корпус двигуна 8. Підставка

9. Стойка гайка 10. Зовнішня труба

11. Основа 12. Розпірка

13. Гвинт 14. Ручка труби

15. Внутрішня труба 16. Пульт дистанційного керування

17. Панель управління

1. Викрутіть гвинт (13) з підставки (10), вийміть прокладку (12) і гвинт (13).

2. Встановіть гвинт (13) з прокладкою (12) через отвір для основи (11) для з'єднання зовнішньої труби (10), затягніть гвинт (13). 3. Встановіть основу (11) на рівну та суху поверхню. Відкрутіть гайку підставки (9), висуньте внутрішню трубу (15) із зовнішньої труби (10). Витягніть внутрішню трубу (15) аж до верху. Можливо, вам доведеться штовхнути його знизу, щоб підняти.

4. Встановіть гайку підставки (9) і затягніть, повертаючи за годинниковою стрілкою.

5. Вставте підставку (8) у верхню частину внутрішньої труби (15), затягніть ручку труби (14).

6. Відкрутіть захисну гайку (5) на передній панелі корпусу двигуна (7), повернувши проти годинникової стрілки.

7. Встановіть кожух назад (6) на передню кришку двигуна, встановивши 3 отвори на кожусі до 3 круглих болтів позиціонування на передній кришці двигуна. Щільно втисніть, поки 3 болта не вийдуть крізь 3 отвори. 8. Встановіть і затягніть захисну гайку (5), повернувши гайку за годинниковою стрілкою, щоб утримувати задній кожух (6) на місці.55 9. Встановіть гребний гвинт (4) на вал двигуна, зіставивши прорізи валів із гніздом пропелера, затягніть гвинт (4) кришкою гвинта (3), повернувши його проти годинникової стрілки. 10. Перевірте вентилятор, обертаючи руками гвинт (4), переконайтесь, що він не торкається гайки. Пропелер (4) повинен вільно обертатися. 11. Встановіть передній кожух (1) на задній кожух (6) за допомогою захисного кільця (2), потім затягніть гвинт і закрийте засувки. Опис панелі управління (17) та пульта дистанційного керування (16): A. Кнопка режиму B. Кнопка таймера C. Кнопка ON / SPEED D. Кнопка OFF E. КНОПКА ПОВІТУВАННЯ F. КНОПКА ЛАМПИ G. Індикатори таймера (0,5 год., 1 год., 2 год., 4 год.) H. Індикатор швидкості вентилятора (швидкість, висока, середня, низька) J. Індикатор режиму сну K. Індикатор режиму сну L. Індикатор коливань

1. Покладіть пристрій на рівну та суху поверхню.

2. Підключіть шнур живлення до стандартної настінної розетки змінного струму 220-240 В.

3. Натисніть кнопку «SPEED/ON» (C), щоб увімкнути пристрій, і натисніть її знову, щоб вибрати потрібну швидкість:

HIG - означає високу швидкість вентилятора MED - означає середню швидкість вентилятора LOW - означає повільну швидкість вентилятора На панелі керування (17) відобразиться відповідний індикатор (H).

4. Натисніть кнопку “OFF” (D), щоб вимкнути пристрій.

5. Натисніть кнопку «SWING» (E), щоб запустити або зупинити коливання головки вентилятора в лівій та правій частині. Індикатор (L) відобразиться на панелі управління (17).

6. Натискайте по черзі кнопку «РЕЖИМ» (A) на пульті дистанційного керування (16), щоб вибрати між

- ПРИРОДНИЙ режим, індикатор (K) засвітиться. Якщо вибрати низьку швидкість, вентилятор працюватиме 5 секунд і зупиниться на 5 секунд, і ці цикли будуть повторюватися весь час. Якщо вибрати середню швидкість, вентилятор працюватиме на середній швидкості протягом 5 секунд, а наступні 5 секунд - на меншій, і ці цикли будуть повторюватися весь час. Якщо вибрати високу швидкість, вентилятор буде працювати на високій швидкості протягом 5 секунд, а наступні 5 секунд - на середній швидкості, і ці цикли будуть повторюватися весь час. - Режим SLEEP, індикатор (J) засвітиться. Коли ви вибираєте потрібну швидкість вентилятора (низьку або середню або високу швидкість), двигун буде працювати 5 секунд, і зупинятиметься 5 секунд, і працюватиме 5 секунд, зупинятиметься 5 секунд, такі цикли будуть повторюватися вгору, щоб змінити режим або вимкнути пристрою. - НОРМАЛЬНИЙ режим означає безперервну роботу вентилятора, коли жоден індикатор не світиться (ні в режимі НАТУРАЛЬНИЙ (K), ні СОН (J). Вибір режиму недоступний за допомогою ручного керування панеллю управління (17). Він доступний лише з пульта дистанційного керування (16). 7. Натисніть кнопку «ТАЙМЕР» (B) кілька разів, щоб вибрати бажаний час, після якого пристрій автоматично вимкнеться. Період можна встановити від 0,5 години до макс. 7,5 годин. Правильна комбінація індикаторів (G) відображатиметься на панелі керування (17) після встановлення бажаного часу. 8. Коли пристрій підключено, він працює в режимі очікування (вентилятор не обертається), панель управління (17) не світиться. Натисніть кнопку «LAMP» (F) на пульті дистанційного керування (16), щоб загорілися індикатори, або натисніть її знову, щоб закінчити запалювання. Прибирання та обслуговування 1. Перед чищенням завжди від'єднуйте пристрій від мережі. Підніміть засувки та відкрутіть один гвинт на захисному кільці (2), щоб зняти передній кожух (1). Збирайте знову належним чином після чищення та перед наступним використанням.

2. Використовуйте м’яку тканину, змочену м’яким миючим засобом, для очищення гвинта та огородження. НЕ використовуйте

абразивні миючі засоби.

3. НЕ занурюйте корпус двигуна (7) у воду і ніколи не допускайте занурення води в компонент двигуна.

4. НЕ використовуйте бензин, розчинник або інші хімікати для чищення вентилятора.

5. Зберігати в сухому місці, захищеному від доступу пилу.

Технічні дані: Потужність: 60 Вт Максимальна потужність: 120 Вт Напруга: 220-240 В ~ 50-60 Гц У інтересах навколишнього середовища. Будь ласка, віддайте картонну упаковку в місце збору мукулатури. Політиленові мішки (PE) викинути в смітник для пластику. Відпрацьований пристрій повинен бути відправлений у відповідну точку зберігання, тому що в пристрої є небезпечні інгредієнти, які можуть становити загрозу навколишньому середовищу. Електричний пристрій потрібно повернути так, щоб обмежити його повторне використання. Якщо у пристрої є батерейки, то потрібно їх витягнути і віддати до відповідного пунтку.56 ОПШТИ БЕЗБЕДНОСНИ УСЛОВИ ВАЖНИ БЕЗБЕДНОСНИ УПАТСТВА ЗА УПОТРЕБА ВНИМАТЕЛНО ПРОЧИТАЈТЕ ГИ И ЗАПАЗЕТЕ ЗА ВО ИДНИНА
