Produkttyp	Standventilator
Marke	Adler
Modell	AD 7328
Stromversorgung	220-240 V ~ 50/60 Hz
Nennleistung	60 W (max. 120 W)
Geschwindigkeiten	3 (niedrig, mittel, hoch)
Betriebsmodi	Normal, Natur, Schlaf
Timer	0,5 h bis 7,5 h
Oszillation	Ja (links/rechts)
Fernbedienung	Ja (enthalten)
Bedienfeld	Berührungsempfindlich mit Leuchtanzeigen
Montage	Erforderlich (Teile beigelegt)
Reinigung	Weiches Tuch, mildes Reinigungsmittel; Motor nicht eintauchen
Sicherheit	Automatische Abschaltung per Timer; Schutzgitter
Verwendung	Nur für Innenräume

Häufig gestellte Fragen - AD 7328 ADLER

Wie montiere ich den Adler AD 7328 Ventilator?

Folgen Sie den Schritten in der Anleitung: Befestigen Sie die Basis am Außenrohr mit dem Distanzstück und der Schraube, setzen Sie das Innenrohr ein, platzieren Sie die Stütze, montieren Sie die hintere Abdeckung am Motor, befestigen Sie das Lüfterblatt mit der Mutter, dann die vordere Abdeckung mit dem Ring. Ziehen Sie alle Schrauben und Muttern fest.

Die Fernbedienung funktioniert nicht, was tun?

Überprüfen Sie, ob Batterien eingelegt sind (nicht im Lieferumfang enthalten) und ob sie in gutem Zustand sind. Stellen Sie sicher, dass kein Hindernis das Signal zwischen der Fernbedienung und dem Bedienfeld blockiert. Wenn das Problem weiterhin besteht, verwenden Sie die Tasten am Bedienfeld.

Wie stelle ich den Timer ein?

Drücken Sie mehrmals die Taste TIMER (B), um die gewünschte Dauer von 0,5 h bis 7,5 h auszuwählen. Die Anzeigen (G) leuchten zur Bestätigung auf. Das Gerät schaltet sich nach der gewählten Zeit automatisch aus.

Welche Betriebsmodi sind verfügbar?

Drei Modi sind über die Fernbedienung verfügbar: Natur-Modus (Zyklen variabler Geschwindigkeiten), Schlaf-Modus (Ein-/Aus-Zyklen) und Normal-Modus (Dauerbetrieb). Das Bedienfeld ermöglicht keine Modusauswahl.

Wie reinige ich den Ventilator?

Trennen Sie das Gerät vom Strom. Öffnen Sie die Verschlüsse und entfernen Sie die vordere Abdeckung. Reinigen Sie das Lüfterblatt und die Gitter mit einem weichen, mit einem milden Reinigungsmittel angefeuchteten Tuch. Verwenden Sie keine scheuernden Produkte. Tauchen Sie das Motorgehäuse niemals in Wasser.

Oszilliert der Ventilator?

Ja, drücken Sie die Taste SWING (E), um die Oszillation des Ventilatorkopfes von links nach rechts zu starten oder zu stoppen. Die Anzeige (L) leuchtet auf dem Bedienfeld auf.

Was tun, wenn der Ventilator nicht angeht?

Überprüfen Sie, ob der Stecker ordnungsgemäß in eine funktionierende 220-240 V Steckdose eingesteckt ist. Stellen Sie sicher, dass das Gerät korrekt montiert und die vordere Abdeckung angebracht ist. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Reparaturservice.

Kann ich den Ventilator im Badezimmer verwenden?

Nein, das Gerät ist nur für den trockenen Innenbereich ausgelegt. Verwenden Sie es nicht unter Bedingungen mit hoher Luftfeuchtigkeit wie einem Badezimmer oder einem feuchten Wohnmobil.

Wie verstaut man den Ventilator außerhalb der Saison?

Trennen Sie das Gerät vom Strom und reinigen Sie es. Lagern Sie es an einem trockenen und geschützten Ort, geschützt vor Staub. Sie können es teilweise zerlegen, um Platz zu sparen.

Wo finde ich Ersatzteile?

Verwenden Sie nur die mit dem Ventilator gelieferten originalen Montageteile. Für zusätzliche Teile wenden Sie sich an den Kundendienst von Adler oder einen autorisierten Händler.

BEDIENUNGSANLEITUNG AD 7328 ADLER

(GB) Benutzerhandbuch - 3 (D) Bedienungsanweisung - 5

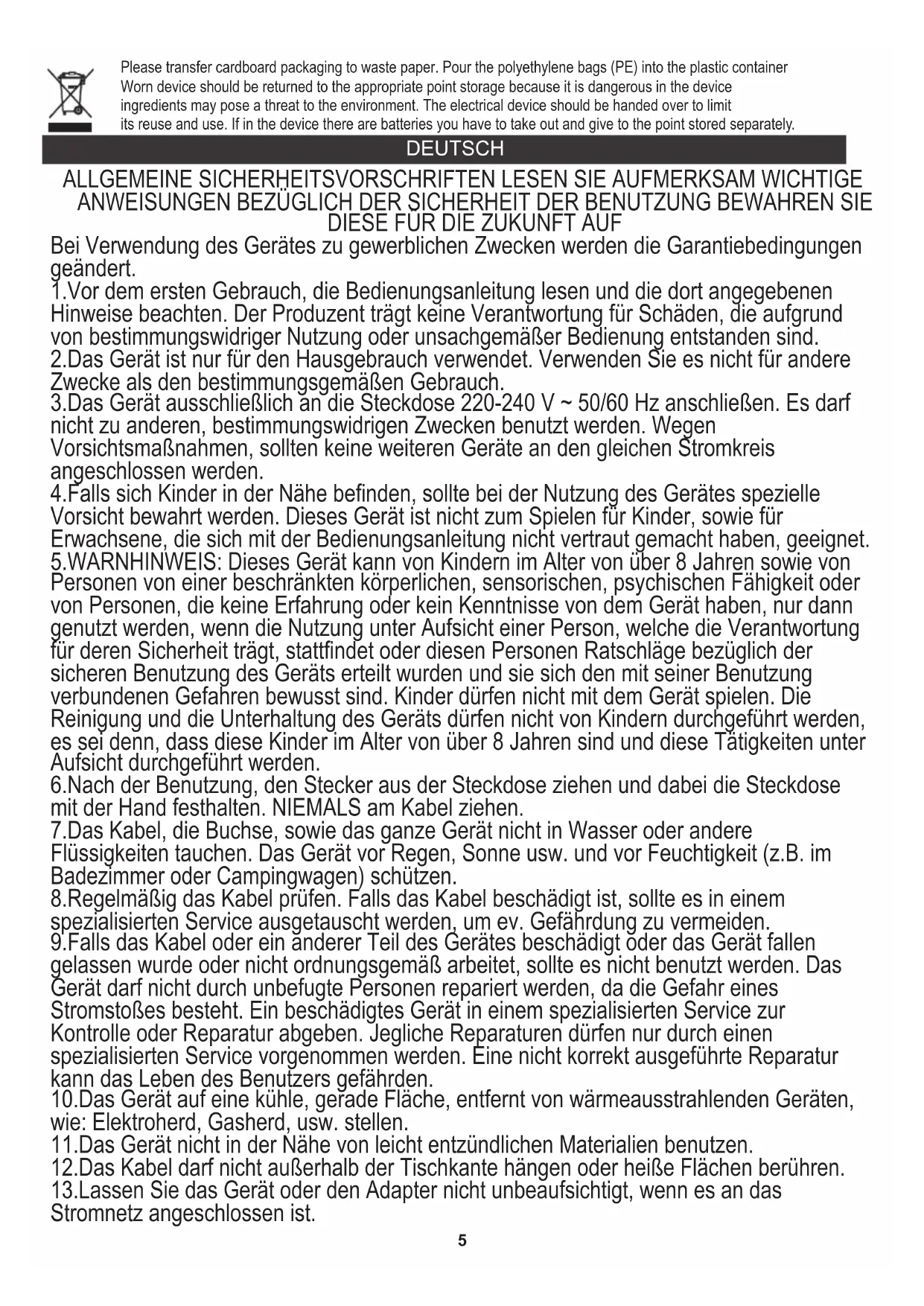

ALLGEMEINE SICHERHEITSVORSCHRIFTEN LESEN SIE AUFMERKSAM WICHTIGE

ANWEISUNGEN BEZÜGLICH DER SICHERHEIT DER BENUTZUNG BEWAHREN SIE

DIESE FÜR DIE ZUKUNFT AUF

Bei Verwendung des Gerätes zu gewerblichen Zwecken werden die Garantiebedingungen geändert.

1. Vor dem ersten Gebrauch die Bedienungsanleitung lesen und die darin angegebenen Hinweise beachten. Der Hersteller übernimmt keine Verantwortung für Schäden, die durch bestimmungswidrige Nutzung oder unsachgemäße Bedienung entstanden sind. 2. Das Gerät ist nur für den Hausgebrauch bestimmt. Verwenden Sie es nicht für andere als die bestimmungsgemäßen Zwecke. 3. Das Gerät nur an eine Steckdose mit 220-240 V ~ 50/60 Hz anschließen. Es darf nicht für andere, bestimmungswidrige Zwecke verwendet werden. Aus Sicherheitsgründen sollten keine weiteren Geräte an denselben Stromkreis angeschlossen werden. 4. Wenn sich Kinder in der Nähe befinden, ist bei der Benutzung des Geräts besondere Vorsicht geboten. Dieses Gerät ist nicht zum Spielen für Kinder sowie für Erwachsene geeignet, die sich nicht mit der Bedienungsanleitung vertraut gemacht haben. 5. WARNUNG: Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder von Personen ohne Erfahrung oder Kenntnisse im Umgang mit dem Gerät nur dann benutzt werden, wenn sie beaufsichtigt werden oder in die sichere Verwendung des Geräts eingewiesen wurden und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Wartung dürfen nicht von Kindern durchgeführt werden, es sei denn, sie sind älter als 8 Jahre und werden beaufsichtigt. 6. Nach dem Gebrauch den Stecker aus der Steckdose ziehen und dabei die Steckdose mit der Hand festhalten. NIEMALS am Kabel ziehen. 7. Das Kabel, den Stecker sowie das gesamte Gerät nicht in Wasser oder andere Flüssigkeiten tauchen. Das Gerät vor Regen, Sonne usw. und vor Feuchtigkeit (z. B. im Badezimmer oder Wohnwagen) schützen. 8. Das Kabel regelmäßig prüfen. Falls das Kabel beschädigt ist, sollte es in einem Fachbetrieb ausgetauscht werden, um Gefahren zu vermeiden. 9. Falls das Kabel oder ein anderer Teil des Geräts beschädigt ist, das Gerät heruntergefallen ist oder nicht ordnungsgemäß funktioniert, sollte es nicht benutzt werden. Das Gerät darf nicht von unbefugten Personen repariert werden, da die Gefahr eines Stromschlags besteht. Ein beschädigtes Gerät zur Kontrolle oder Reparatur an einen Fachbetrieb geben. Reparaturen dürfen nur von einem Fachbetrieb durchgeführt werden. Eine nicht ordnungsgemäß ausgeführte Reparatur kann das Leben des Benutzers gefährden. 10. Das Gerät auf eine kühle, ebene Fläche stellen, entfernt von wärmeabstrahlenden Geräten wie Elektroherd, Gasherd usw. 11. Das Gerät nicht in der Nähe von leicht entzündlichen Materialien verwenden. 12. Das Kabel darf nicht über die Tischkante hängen oder heiße Oberflächen berühren. 13. Lassen Sie das Gerät oder den Adapter nicht unbeaufsichtigt, wenn es an das Stromnetz angeschlossen ist.

1. Es wird empfohlen, für zusätzlichen Schutz den Fehlerstromschutzschalter (RCD), dessen Bemessungsdifferenzstrom 30 mA nicht übersteigt, zu installieren. In diesem Bereich wenden Sie sich an einen Fachelektriker.
2. Den Motorteil des Gerätes vor dem Eintauchen ins Wasser schützen.
3. Nur die im Lieferumfang enthaltenen Original-Montageteile verwenden.
4. Das Gerät erst nach kompletter Montage einschalten. Das teilweise montierte und in Betrieb genommene Gerät stellt keine sichere Nutzung und kein ordnungsgemäßes Funktionieren sicher.

ACHTUNG: DEN VENTILATOR OHNE ANGEBRACHTE VORDERE UND HINTERE ABDECKUNGEN NICHT EINSCHALTEN.

1. Den Ventilator fern von Vorhängen, Gardinen oder anderen Gegenständen, die durch den arbeitenden Ventilator hereingezogen werden können, aufstellen.
2. Keine Gegenstände in die Abdeckung des Ventilators hineinlegen. Sonst kann es zu Körperverletzungen oder Beschädigungen des Gerätes führen.

Produktbeschreibung: FAN AD7328 - siehe Seite 2

1. Frontschutz 2. Schutzring
2. Propellermutter 4. Propeller
3. Schutzmutter 6. Heckschutz 7. Motorgehäuse 8. Ständer
4. Standmutter 10. Außenrohr
5. Basis 12. Distanzstück
6. Schraube 14. Rohrknopf
7. Innenrohr 16. Fernbedienung
8. Bedienfeld

Montage

1. Lösen Sie die Schraube (13) vom Ständer (10), entfernen Sie das Distanzstück (12) und die Schraube (13).
2. Installieren Sie die Schraube (13) mit dem Distanzstück (12) durch das Loch der Basis (11), um das Außenrohr (10) zu verbinden, und ziehen Sie die Schraube (13) fest.
3. Stellen Sie die Basis (11) auf eine ebene und trockene Oberfläche. Schrauben Sie die Ständermutter (9) ab, schieben Sie das Innenrohr (15) vom Außenrohr (10). Ziehen Sie das Innenrohr (15) ganz nach oben heraus. Möglicherweise müssen Sie es von unten nach oben schieben, um es hochzuziehen.
4. Montieren Sie die Ständermutter (9) und ziehen Sie sie durch Drehen im Uhrzeigersinn fest.
5. Setzen Sie den Ständer (8) offen in das Innenrohr (15) ein, ziehen Sie den Rohrknopf (14) fest.
6. Schrauben Sie die Schutzmutter (5) an der Vorderseite des Motorgehäuses (7) durch Drehen gegen den Uhrzeigersinn ab.
7. Montieren Sie die Schutzrückseite (6) an der vorderen Motorabdeckung, indem Sie die 3 Löcher auf der Schutzhaube mit den 3 runden Positionierungsbolzen an der vorderen Motorabdeckung abgleichen. Drücken Sie fest hinein, bis die 3 Schrauben durch die 3 Löcher ragen.
8. Setzen Sie die Schutzmutter (5) ein und ziehen Sie sie fest, indem Sie die Mutter im Uhrzeigersinn drehen, um die hintere Schutzvorrichtung (6) in Position zu halten.
9. Setzen Sie den Propeller (4) auf die Motorwelle, indem Sie die Wellenschlitze mit dem Propellerschlitz abgleichen, ziehen Sie den Propeller (4) mit der Propellerkappe (3) durch Drehen gegen den Uhrzeigersinn fest.
10. Testen Sie den Ventilator, indem Sie den Propeller (4) mit den Händen drehen, stellen Sie sicher, dass er nicht mit der Mutter in Berührung kommt. Der Propeller (4) sollte sich frei drehen.
11. Montieren Sie das vordere Schutzblech (1) mit dem Schutzring (2) auf das hintere Schutzblech (6), ziehen Sie dann die Schraube fest und schieben Sie die Riegel.

Beschreibung des Bedienfelds (17) und der Fernbedienung (16):

A. Modustaste B. Timertaste C. ON/SPEED-Taste D. OFF-Taste E. SCHWENKTASTE F. LAMPENTASTE G. Timer-Anzeigen (0,5 Std., 1 Std., 2 Std., 4 Std.) J. Schlafmodus-Anzeige K. Naturmodus-Anzeige L. Schwingungsanzeige

H. Lüftergeschwindigkeitsanzeige (Geschwindigkeit, hoch, mittel, niedrig)

BETRIEB

1. Stellen Sie das Gerät auf eine ebene und trockene Oberfläche.
2. Stecken Sie das Netzkabel in eine normale 220-240V-Wechselstromsteckdose.
3. Drücken Sie die Taste „SPEED/ON" (C), um das Gerät einzuschalten, und drücken Sie sie erneut, um die gewünschte Geschwindigkeit auszuwählen: HIG - bedeutet schnelle Lüftergeschwindigkeit, MED - bedeutet mittlere Lüftergeschwindigkeit, LOW - bedeutet langsame Lüftergeschwindigkeit. Die entsprechende Anzeige (H) wird auf dem Bedienfeld (17) angezeigt.
4. Drücken Sie die Taste "OFF" (D), um das Gerät auszuschalten.
5. Drücken Sie die Taste "SWING" (E), um das Schwingen des Ventilatorkopfes links und rechts zu starten oder zu stoppen. Die Anzeige (L) wird auf dem Bedienfeld (17) angezeigt.
6. Drücken Sie abwechselnd die Taste MODE (A) auf der Fernbedienung (16), um zwischen
7. NATURAL-Modus, die Anzeige (K) leuchtet auf. Wenn Sie eine niedrige Geschwindigkeit wählen, läuft der Lüfter 5 Sekunden und

stoppt 5 Sekunden, und diese Zyklen werden die ganze Zeit wiederholt. Wenn Sie mittlere Geschwindigkeit auswählen, arbeitet der Lüfter 5 Sekunden lang mit mittlerer Geschwindigkeit und die nächsten 5 Sekunden mit niedriger Geschwindigkeit, und diese Zyklen werden die ganze Zeit wiederholt. Wenn Sie hohe Geschwindigkeit wählen, arbeitet der Ventilator 5 Sekunden lang mit hoher Geschwindigkeit und die nächsten 5 Sekunden mit mittlerer Geschwindigkeit, und diese Zyklen werden die ganze Zeit wiederholt. - SLEEP-Modus, die Anzeige (J) leuchtet auf. Wenn Sie die gewünschte Lüftergeschwindigkeit auswählen (niedrige oder mittlere oder hohe Geschwindigkeit), läuft der Motor 5 Sekunden und stoppt 5 Sekunden und läuft 5 Sekunden, stoppt 5 Sekunden. - NORMAL-Modus bedeutet kontinuierlichen Lüfterbetrieb, wenn keine Anzeige leuchtet (weder NATURAL (K) noch SLEEP (J)-Modus). Die Wahl des Modus ist nicht über die Handbedienung des Bedienfelds (17) verfügbar. Sie ist nur über die Fernbedienung (16) verfügbar.

7. Drücken Sie wiederholt die Taste "TIMER" (B), um die gewünschte Zeit auszuwählen, nach der sich das Gerät automatisch abschaltet. Der Zeitraum kann von 0,5 Stunden bis max. 7,5 Stunden betragen. Die richtige Kombination der Anzeigen (G) wird auf dem Bedienfeld (17) angezeigt, nachdem Sie die gewünschte Zeit eingestellt haben. 8. Wenn das Gerät eingesteckt ist, arbeitet es im Stand-by-Modus (Lüfter dreht sich nicht), das Bedienfeld (17) leuchtet nicht. Drücken Sie die Taste "LAMP" (F) auf der Fernbedienung (16), um die Anzeigen aufleuchten zu lassen, oder drücken Sie sie erneut, um das Aufleuchten zu beenden.

Reinigung und Instandhaltung

1. Trennen Sie das Gerät immer vom Netz, bevor Sie es reinigen. Heben Sie die Riegel an und lösen Sie eine Schraube am Schutzring (2), um den vorderen Schutz (1) zu entfernen. Nach der Reinigung und vor dem nächsten Gebrauch wieder ordnungsgemäß zusammenbauen.
2. Verwenden Sie ein weiches Tuch, das mit einem milden Reinigungsmittel angefeuchtet ist, um Propeller und Schutz zu reinigen. KEINE Scheuermittel verwenden.
3. Tauchen Sie das Motorgehäuse (7) NICHT in Wasser und halten Sie niemals Wasser in die Motorkomponente eintauchen.
4. Verwenden Sie KEIN Benzin, Verdünner oder andere Chemikalien, um den Ventilator zu reinigen.
5. An einem trockenen Ort staubgeschützt lagern.

Technische Daten:

Leistung: 60W

MAX. Leistung: 120W

Spannung: 220-240V~50-60Hz

Den Pappkarton im Altpapier entsorgen. Polyethylenbeutel (PE) in dem Behälter für Kunststoff entsorgen. Das abgenutzte Gerät zum Recycling zu einer offiziellen Sammelstelle bringen, da es gefährliche Substanzen enthält, die die Umwelt gefährden können. Das Gerät sollte in einer Form abgegeben werden, die eine weitere Nutzung unmöglich macht. Wenn es Batterien enthält, sollen diese herausgenommen und separat an einer Sammelstelle abgegeben werden. Das Gerät darf nicht in den Hausmüll geworfen werden!!
