AD 7328 - Ventilator ADLER - Besplatni korisnički priručnik

Tip proizvoda	Stojeći ventilator
Marka	Adler
Model	AD 7328
Napajanje	220-240 V ~ 50/60 Hz
Nominalna snaga	60 W (maks 120 W)
Brzine	3 (niska, srednja, visoka)
Režimi rada	Normalan, Priroda, Spavanje
Tajmer	0,5 h do 7,5 h
Oscilovanje	Da (levo/desno)
Daljinski upravljač	Da (uključen)
Kontrolna tabla	Dodirna tabla sa svetlosnim indikatorima
Montaža	Potrebna (delovi su priloženi)
Čišćenje	Mekana krpa, blagi deterdžent; ne potapati motor
Sigurnost	Automatsko isključenje preko tajmera; zaštitne rešetke
Upotreba	Samo za zatvorene prostorije

Često postavljana pitanja - AD 7328 ADLER

Kako sastaviti ventilator Adler AD 7328?

Pratite korake iz uputstva: pričvrstite postolje na spoljnu cev pomoću odstojnika i vijka, umetnite unutrašnju cev, postavite nosač, montirajte zadnju zaštitu na motor, pričvrstite elisu maticom, a zatim prednju zaštitu prstenom. Dobro zategnite sve vijke i matice.

Daljinski upravljač ne radi, šta da radim?

Proverite da su baterije instalirane (nisu uključene) i da su u dobrom stanju. Uverite se da nema prepreka koje blokiraju signal između daljinskog upravljača i kontrolne table. Ako problem potraje, koristite dugmad na kontrolnoj tabli.

Kako podesiti tajmer?

Pritisnite nekoliko puta dugme TIMER (B) da biste izabrali željeno trajanje od 0,5 h do 7,5 h. Indikatori (G) se pale radi potvrde. Uređaj će se automatski isključiti nakon odabranog vremena.

Koji režimi rada su dostupni?

Tri režima su dostupna preko daljinskog upravljača: Prirodni režim (ciklusi promenljivih brzina), Režim spavanja (ciklusi uključivanja/isključivanja) i Normalni režim (neprekidan rad). Kontrolna tabla ne omogućava izbor režima.

Kako očistiti ventilator?

Isključite uređaj. Otvorite kopče i uklonite prednju zaštitu. Očistite elisu i rešetke mekom krpom navlaženom blagim deterdžentom. Nemojte koristiti abrazivna sredstva. Nikada ne potapajte kućište motora u vodu.

Da li ventilator osciluje?

Da, pritisnite dugme SWING (E) da pokrenete ili zaustavite oscilovanje glave ventilatora s leva na desno. Indikator (L) se pale na tabli.

Šta raditi ako se ventilator ne uključi?

Proverite da je utikač dobro priključen u funkcionalnu utičnicu 220-240 V. Uverite se da je uređaj pravilno sastavljen i da je prednja zaštita postavljena. Ako problem potraje, kontaktirajte ovlašćeni servis.

Mogu li koristiti ventilator u kupatilu?

Ne, uređaj je dizajniran samo za upotrebu u suvim zatvorenim prostorima. Nemojte ga koristiti u uslovima visoke vlažnosti poput kupatila ili vlažne prikolice.

Kako skladištiti ventilator van sezone?

Isključite i očistite uređaj. Čuvajte ga na suvom i pokrivenom mestu, zaštićenom od prašine. Možete ga delimično rastaviti radi uštede prostora.

Gde pronaći rezervne delove?

Koristite samo originalne montažne delove koji su isporučeni sa ventilatorom. Za dodatne delove, kontaktirajte Adler servis ili ovlašćenog prodavca.

KORISNIČKI PRIRUČNIK AD 7328 ADLER

Čišćenje i održavanje

1. Pre čišćenja uvek isključite uređaj. Podignite zasune i odvrnite jedan vijak na zaštitnom prstenu (2) kako biste uklonili prednji štitnik (1). Ponovo sastavite na odgovarajući način nakon čišćenja i pre sledeće upotrebe.
2. Za čišćenje propelera i štitnika koristite meku krpu, navlaženu blagim deterdžentom. NEMOJTE koristiti abrazivna sredstva za čišćenje.
3. NEMOJTE uranjati kućište motora (7) u vodu i nikada ne dopustite da voda uđe u komponentu motora.
4. NEMOJTE koristiti benzin, razređivače ili druge hemikalije za čišćenje ventilatora.
5. Čuvati na suvom mestu, zaštićeno od pristupa prašini.

Tehnički podaci:

Snaga: 60W

MAX snaga: 120W

Napon: 220 - 240V ~ 50 - 60Hz

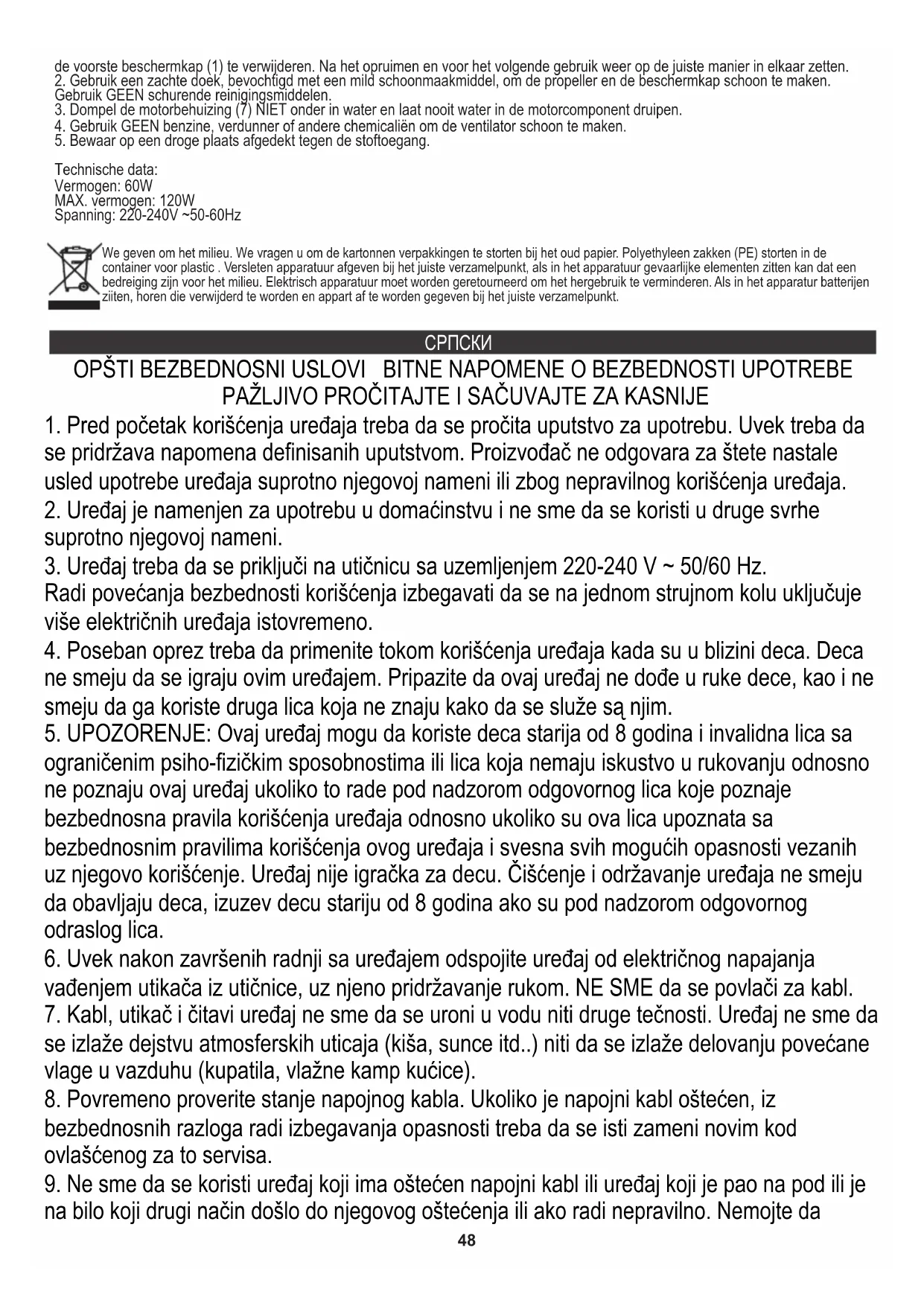

Brinući za okoliš, molimo Vas da kartonska pakovanja odnesete u otkup otpadnog papira. Polietilenske džakove (PE) bacajte u kontejner za plastiku. Iskorišćen uređaj treba odneti na odgovarajuću deponiju, jer opasni sastojci koji se u njemu nalaze mogu biti opasni za okoliš. Električni uređaj treba odneti na način koji ograničava njegovu ponovnu upotrebu i korišćenje. Ako se u uređaju nalaze baterije, treba ih izvaditi i odvojeno predati na deponiju. Uređaj se ne sme bacati u kontejner za komunalni otpad!!

Radi povećanja bezbednosti korišćenja izbegavati da se na jednom strujnom kolu uključuje više električnih uređaja istovremeno.

1. Poseban oprez treba da primenite tokom korišćenja uređaja kada su u blizini deca. Deca ne smeju da se igraju ovim uređajem. Pripazite da ovaj uređaj ne dođe u ruke dece, kao i da ga ne smeju koristiti druga lica koja ne znaju kako da se služe s njim.
2. UPOZORENJE: Ovaj uređaj mogu da koriste deca starija od 8 godina i lica sa ograničenim psihofizičkim sposobnostima ili lica koja nemaju iskustva u rukovanju odnosno ne poznaju ovaj uređaj, ukoliko to rade pod nadzorom odgovornog lica koje poznaje bezbednosna pravila korišćenja uređaja, odnosno ukoliko su ova lica upoznata sa bezbednosnim pravilima korišćenja ovog uređaja i svesna svih mogućih opasnosti vezanih uz njegovo korišćenje. Uređaj nije igračka za decu. Čišćenje i održavanje uređaja ne smeju da obavljaju deca, izuzev dece starije od 8 godina ako su pod nadzorom odgovornog odraslog lica.
3. Uvek nakon završenih radnji sa uređajem, odspojite uređaj od električnog napajanja vađenjem utikača iz utičnice, uz njeno pridržavanje rukom. NE SME da se povlači za kabl. 7. Kabl, utikač i čitav uređaj ne sme da se uroni u vodu niti druge tečnosti. Uređaj ne sme da se izlaže dejstvu atmosferskih uticaja (kiša, sunce itd.) niti da se izlaže delovanju povećane vlage u vazduhu (kupatila, vlažne kamp kućice).
4. Povremeno proverite stanje napojnog kabla. Ukoliko je napojni kabl oštećen, iz bezbednosnih razloga radi izbegavanja opasnosti treba da se isti zameni novim kod ovlašćenog servisa.
5. Ne sme da se koristi uređaj koji ima oštećen napojni kabl ili uređaj koji je pao na pod ili je na bilo koji drugi način došlo do njegovog oštećenja ili ako radi nepravilno. Nemojte da

samostalno popravljate uređaj - opasnost od strujnog udara. Uređaj koji je u kvaru treba da se dostavi servisu radi njegovog prekontrolisanja ili izvršenja popravke. Bilo koje popravke mogu da obavljaju isključivo ovlašćeni serviseri. Nepravilno izvršen popravak može da prouzrokuje veliku opasnost i ozbiljne posledice po korisnika uređaja.

1. Uređaj stavite na hladnu, stabilnu i ravnu površinu, podalje od kuhinjskih uređaja koji emituju toplotu, kao što su: električni ili gasni šporeti, grejne ringle i sl.
2. Uređaj ne sme da se koristi blizu lako zapaljivih materijala.
3. Napojni kabl ne sme da visi preko ruba stola niti da dođe u kontakt sa vrućim površinama.
4. Ne sme da se ostavlja uključen uređaj ili napajač spojen na električnu utičnicu bez nadzora.
5. Za obezbeđenje dodatne zaštite preporučuje se instalisanje u električnom kolu zaštitnog uređaja diferencijalne struje (RCD) čija nazivna diferencijalna struja ne prelazi 30 mA. Za to treba da se obratite specijalisti električaru.
6. Deo uređaja gde se nalazi motor ne sme da bude mokar.
7. Zaštitite motorni deo uređaja od potapanja u vodu.
8. Koristite isključivo originalno montirani hardver.
9. Uključite uređaj tek nakon kompletne instalacije. Delimično sklopljeni i pušteni uređaj ne osiguravaju bezbednu upotrebu i pravilan rad. OPREZ: NE OBAVLJATI NA VENTILATORU BEZ PREDNJE I ZADNJE POKLOPKE.
10. Podesite ventilator od zavesa, zavese ili drugih predmeta koji mogu ometati rad ventilatora.
11. Nemojte umetati predmete u poklopac ventilatora. U suprotnom može doći do ličnih povreda ili oštećenja uređaja.

Opis proizvoda: VENTILATOR A7328 - pogledajte stranicu 2

1. Pregled delova 2. Zaštitni prsten
2. Matice i zavrtnji 4. Propeler 5. Zaštitna matica 6. Zaštita
3. Kućište motora 8. Postolje
4. Postolje 10. Spoljašnja cev 11. Osnova 12. Odstojnik 13. Vrh 14. Unutrašnja cev 15. Daljinski upravljač
5. Kontrolna tabla

Sklapanje

1. Odvrnite zavrtanj (13) sa postolja (10), izvadite odstojnik (12) i zavrtanj (13).
2. Postavite zavrtanj (13) sa odstojnikom (12) kroz otvor za podnožje (11) da biste spojili spoljnu cev (10), zatim zategnite vijak (13).
3. Postavite podlogu (11) na ravnu i suvu površinu. Odvrnite maticu postolja (9), izvucite unutrašnju cev (15) sa spoljne cevi (10). Izvucite unutrašnju cev (15) skroz do vrha. Možda ćete morati da je pritegnete odozdo da biste je podigli.
4. Postavite maticu postolja (9) i pritegnite je okretanjem u smeru kazaljke na satu.
5. Postavite postolje (8) na vrh unutrašnje cevi (15), zatim zategnite unutrašnju cev (14).
6. Odvrnite zaštitnu maticu (5) na prednjoj strani kućišta motora (7) okretanjem u smeru kazaljke na satu.
7. Postavite zaštitu (6) na prednji poklopac motora tako da štitnik sa 3 okrugla otvora za pozicioniranje bude na prednjem poklopcu motora. Uvrstite pritisak sve dok štitnik ne izađe kroz otvore.
8. Поставите и затегните заштитну матицу (5) окретањем матице у смеру казаљке на сату да задржите заштиту (6) на месту.
9. Ставите пропелер (4) на вратило мотора тако да ће те прopesе вратанати са утором пропелера, затегните пропелер (4) са поклопцем пропелера (3) окретањем у смеру казаљке на сату.
10. Испробајте вентилатор окрећући пропелер (4) рукама, уверите се да нема додира са матицом. Пропелер (4) треба слободно да се окреће.
11. Монтирајте предњи штитник (1) на задњи штитник (6) помоћу заштитног прстена (2), затим притегните завртањ и затворите рез.

Опис контролне табле (17) и даљинског управљача (16):

A. Дугме Начина рада B. Дугме тајмера C. Дугме ON/SPEED D. Дугме OFF E. Дугме ИЛА 3А ИНВАЊЕ F. Дугме 3А СВЕТЉО G. Индикатори тајмера (0,5x, 1x, 2x, 4x) H. Индикатор брзине вентилатора (брзина, висока, средња, ниска) J. Индикатор режима спавања K. Индикатор режима природа L. Индикатор осцилација

ОПЕРАЦИЈА

1. Поставите уређај на равну и суву површину.
2. Укључите кабл за напајање у стандардну зидну утичницу или изменљиву струје 220-240В. 3. Притисните дугме „SPEED/ON" (C) да бисте укључили уређај и притисните га поново да бисте изабрали жељену брзину: LOW - значи велика брзина вентилатора

MED - значи средња брзина вентилатора

HIG - значи малу брзину вентилатора

Одговарајући индикатор (H) ће се приказати на контролној табли (17).

4. Притисните дугме "OFF" (D) да бисте искључили уређај. 5. Притисните дугме "СВИНГ" (E) да бисте покренули или зауставили осцилацију главе вентилатора на левој и на десној страни. Индикатор (Л) ће се приказати на контролној табли (17). 6. Притискајте дугме "МОДЕ" (A) на даљинском управљачу (16) наизменично за избор измене

• NATURALNI režim, indikator (K) ne zasvetli. Kada odaberete malu brzinu, ventilator ne radi 5 sekundi i zaustavi se na 5 sekundi, a tako se ciklusi ponavljaju sve vreme. Kada odaberete srednju brzinu, ventilator radi srednjom brzinom 5 sekundi, a zatim 5 sekundi nižom brzinom, a tako se ciklusi stalno ponavljaju. Kada izaberete veliku brzinu, ventilator radi velikom brzinom 5 sekundi, a zatim 5 sekundi srednjom brzinom, a tako se ciklusi stalno ponavljaju.
• SLEEP funkcija, indikator (J) ne zasvetli. Kada odaberete željenu brzinu ventilatora (niska ili srednja ili velika brzina), motor radi 5 sekundi, i zaustavlja se na 5 sekundi, i radi 5 sekundi, zaustavlja se na 5 sekundi, takav ciklus se ponavlja do promene režima ili isključivanja uređaja.
• NORMALNI način rada znači kontinuirani rad ventilatora kada indikator nije uključen (ni NATURAL (K) ni SLEEP (J) režim. Izbor režima nije dostupan ručnim upravljanjem kontrolne table (17). Dostupno je samo sa daljinskog upravljača (16).
• Pritisnite dugme „TIMER" (B) da biste izabrali željeno vreme nakon kojeg će se uređaj automatski isključiti. Period se može podesiti (G) da se ne prikazuje na kontrolnoj tabli (17) nakon što podesite željeno vreme.
• Kada je podešen tajmer, rad u stanju pripravnosti (ventilator se ne rotira), kontrolna tabla (17) ne svetli. Pritisnite dugme "LIGHT" (F) na daljinskom upravljaču (16) da biste uklonili indikatore ili ih pritisnite ponovo da završite sa uklanjanjem.

Čišćenje i održavanje

1. Pre čišćenja, isključite uređaj iz struje i sačekajte da se ventilator potpuno zaustavi. Uklonite zaštitni poklopac (2) da biste pristupili ventilatoru (1). Ponovo sastavite na odgovarajući način nakon čišćenja i pre sledeće upotrebe.
2. Za čišćenje ventilatora koristite meku krpu, navlaženu blagim deterdžentom. NE koristite abrazivna sredstva za čišćenje.
3. NEMOJTE potapati kućište motora (7) u vodu i nikada ne dozvolite da voda uđe u komponentu motora.
4. NEMOJTE koristiti benzin, razređivač ili druge hemikalije za čišćenje ventilatora.
5. Čuvati na suvom mestu, zaštićeno od prašine i vlage.

Tehnički podaci:

Snaga: 60W

Maks. snaga: 120W

Napon: 220-240V~50-60Hz
