ПОСІБНИК КОРИСТУВАЧА FPJ60EUW SHARP

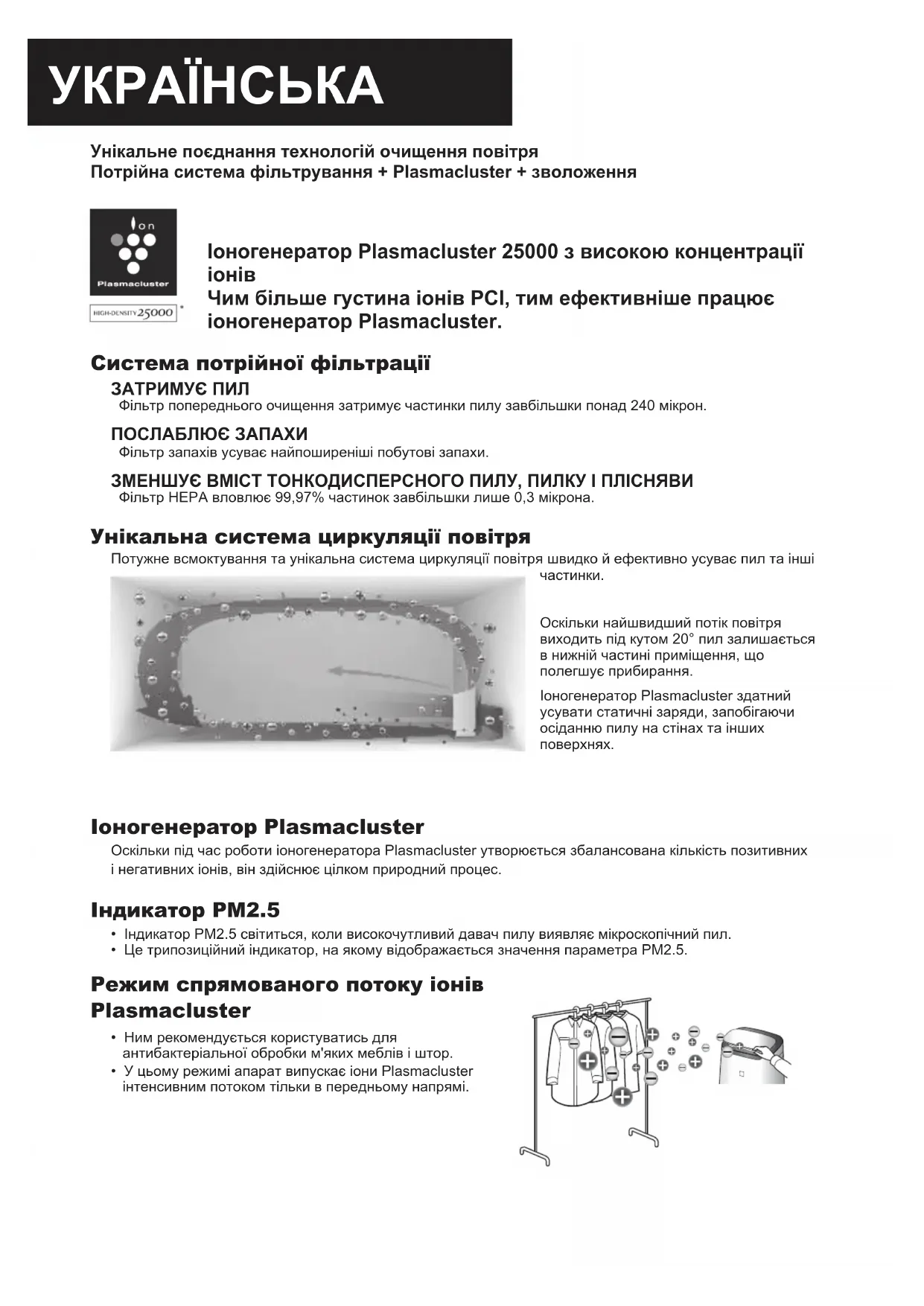

Унікальне поєднання технологій очищення повітря Потрійна система фільтрування + Plasmacluster + зволоження

HIGH-DENSITY 25000

Іоногенератор Plasmacluster 25000 з високою концентрації їонів

Чим більше густина іонів PCI, тим ефективніше працює іоногенератор Plasmacluster.

Система потрійної фільтрації

ЗАТРИМУЄ ПИЛ

Фільтр попереднього очищення затримує частинки пилу завбільшки понад 240 мікрон.

ПОСЛАБЛЮЄ ЗАПАХИ

Фільтр запахів усуває найпоширеніші побутові запахи.

ЗМЕНШУЄ ВМІСТ ТОНКОДИСПЕРСНОГО ПИЛУ, ПИЛКУ І ПЛІСНЯВИ

Фільтр НЕРА вловлює 99,97% частинок завбільшки лише 0,3 мікрона.

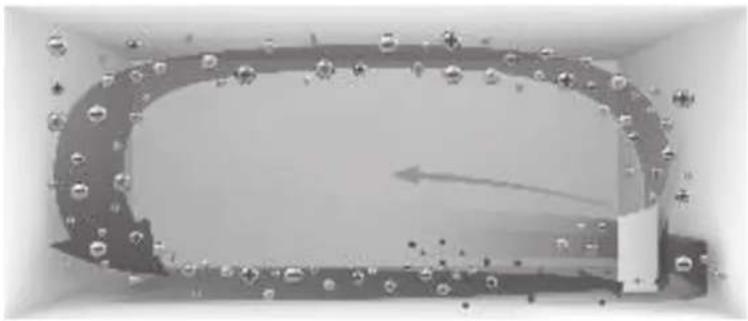

Унікальна система циркуляції повітря

Потужне всмоктування та унікальна система циркуляції повітря швидко й ефективно усуває пил та інші частинки.

Оскільки найшвидший потік повітря виходить під кутом 20° пил залишається в нижній частині приміщення, що полегшує прибирання.

Іоногенератор Plasmacluster здатний усувати статичні заряди, запобігаючи осіданню пилу на стінах та інших поверхнях.

Ionogenerator Plasmacluster

Оскільки під час роботи іоногенератора Plasmacluster утворюється збалансована кількість позитивних і негативних іонів, він здійснює цілком природний процес.

Индикатор PM2.5

• Індикатор PM2.5 світиться, коли високочутливий давач пилу виявляє мікроскопічний пил.
• Це трипозиційний індикатор, на якому відображається значення параметра PM2.5.

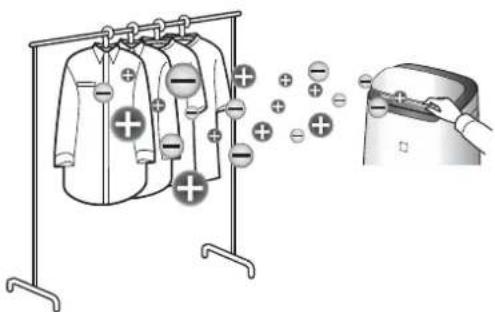

Режим спрямованого потоку іонів Plasmacluster

• Ним рекомендується користуватись для антибактеріальної обробки м'яких меблів і штор.
• У цьому режимі апарат випускає іони Plasmacluster інтенсивним потоком тільки в передньому напрямі.

Дякуємо за придбання очищувача повітря SHARP.

Перш ніж користуватися виробом, уважно прочитайте інструкцію.

Цю інструкцію слід зберігати в надійному місці, де нею буде зручно користуватися.

3MICT

ВАЖЛИВІ ВКАЗІВКИ З ТЕХНІКИ БЕЗПЕКИ ...... 2

НАЗВИ ДЕТАЛЕЙ 4

ПІДГОТОВКА ДО РОБОТИ 6

ЕКСПЛУАТАЦІЯ 7

ДОГЛЯД І ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ 10

ПОШУК I УСУНЕННЯ НЕСПРАВНОСТЕЙ 12

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ 13

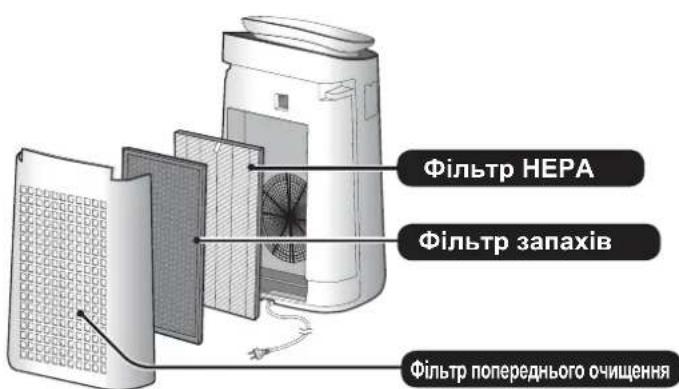

Прочитайте, перш ніж починати користуватися новим очищувачем повітря

Очищувач повітря втягує кімнатне повітря через повітрозабірник, пропускає його крізь фільтр попереднього очищення, фільтр запахів і фільтр НЕРА, що розташовані усередині головного блока, і випускає повітря через випускний отвір. Фільтр НЕРА здатний видаляти з повітря, що проходить, до 99,97% частинок пилу завбільшки лише 0,3 мікрона, а також сприяє усуванню запахів. Фільтр запахів поступово очищує повітря, яке проходить крізь нього, від запахів.

Фільтр НЕРА Фільтр запахів Фільтр попереднього очищення

Деякі запахові сполуки, поглинуті фільтром, із бігом часу розкладаються, що призводить до виникнення інших запахів. Залежно від умов застосування головного блока, а особливо за екстремальних умов (значно важчих, аніж звичайні побутові умови), ці запахи можуть ставати помітними значно швидше, ніж очікується. Якщо ці запахи не зникають, замініть фільтри. (сторінка 11)

ПРИМІТКА

- Очищувач повітря призначений для усування зависимого в повітрі пилу й запахів. Апарат не здатний усувати шкідливі гази (наприклад, чадний газ, який міститься у сигаретному димі). Якщо залишилося джерело запаху, він може не усунути запах повністю.

Під час користування електроприладами обов'язково слід дотримуватись основних застережних заходів, зокрема:

УВАГА! 3 метою зменшення ризику ураження електричним струмом, пожежі чи травмування обов'язково дотримуйтесь таких правил:

• Перш ніж починати користування головним блоком, повністю прочитайте інструкцію.
• Користуйтеся тільки електророзеткою з напругою 220 – 240 вольт.
  • Діти віком від 8 років, особи з погіршеними фізичними, чуттєвими чи розумовими здібностями, або люди, яким бракує знань або досвіду, можуть користуватись апаратом за умови, якщо хтось наглядає за ними, пояснює небезпеки, пов'язані з використанням апарата, та навчає користуватись ним у безпечний спосіб. Не дозволяйте дітям гратися з апаратом. Дітям заборонено без нагляду здійснювати чищення та поточне обслуговування.
• Щоб уникнути небезпеки, заміну шнура живлення в разі пошкодження має здійснити виробник, його агент із обслуговування, авторизований сервісний центр Sharp або особа аналогічної кваліфікації. Якщо виникнуть якісь несправності, необхідність у налаштуванні чи ремонті, звертайтесь у найближчий сервісний центр.
• Не ремонтуйте апарат і не розби- райте головний блок самотужки.
• Перш ніж виконувати роботи з технічного обслуговування, знімати чи встановлювати фільтр, а також коли апарат не використовуватиметься протягом тривалого часу, виймайте вилку з електророзетки. Інакше може статися коротке замикання, яке призведе до ураження електричним струмом чи пожежі.
• Не користуйтесь головним блоком,

якщо пошкоджено його шнур чи вилку живлення, або якщо розетка не забезпечує надійного з'єднання.

• Періодично очищуйте вилку від пилу.
- Не вставляйте пальці чи сторонні предмети у повітрозабірний чи випускний отвір.
- Виймаючи вилку з розетки, завжди тримайте в руці вилку, а не тягніть шнур. Інакше може статися коротке замикання, яке призведе до ураження електричним струмом чи пожежі.

- Будьте обережні, щоб не пошкодити шнур живлення — це може спричинити ураження електричним струмом, надмірне нагрівання чи пожежу.

- Не виймайте вилку мокрими руками.

- Не ставте головний блок на чи поруч із гарячими предметами, наприклад плитами чи обігрівачами, а також у місцях, де на нього може потрапляти пара.

- Не користуйтесь головним блоком під час застосування аерозольних засобів для знищення комах. Не користуйтесь головним блоком у приміщеннях, де на предметах осідає жирний наліт, у повітрі наявний дим чи хімічні аерозолі. Не користуйтесь головним блоком у приміщеннях із дуже високою вологістю, наприклад у ванній.

- Будьте обережні, очищаючи головний блок. Сильні корозійно-активні засоби для чищення можуть пошкодити зовнішні поверхні.

- Оберігайте головний блок від води. Інакше може статися коротке замикання чи ураження електричним струмом.

ПРИМІТКА. Якщо головний блок створює телевізійні та радіоперешкоди

Якщо очищувач повітря створює перешкоди прийманню радіо- чи телепередач, спробуйте усунути їх, застосувавши один чи декілька з наступних заходів:

• змінивши орієнтацію чи місце розташу- вання приймальної антени;

• збільшивши відстань між головним блоком і радіоприймачем чи телевізо- ром;

• увімкнувши головний блок і радіоприймач чи телевізор в електророзетки, які відносяться до різних електричних кіл;
  • звернувшись по допомогу до дилера чи досвідченого радіо- чи телемай-стра.

ЗАСТЕРЕЖЕННЯ ЩОДО ЕКСПЛУАТАЦІЇ

• Не перекривайте повітрозабірний чи випускний отвір.
• Під час використання головний блок завжди має бути в вертикальному положенні.
• Не пересувайте головний блок під час експлуатації.
• Для пересування головного блока слід користуватися ручками, розміщеними на бічних стінках.
• Якщо потрібно перемістити головний блок через ділянку з незначними нерівностями підлоги чи товстоворсовим килимом, його слід переносити.
• Не користуйтесь головним блоком, не встановивши належним чином фільтри.
• Не мийте й не використовуйте повторно фільтр НЕРА і зволожувальний фільтр.
  Це не поліпшує коефіцієнт фільтрування, але може спричинити ураження електричним струмом чи несправність.
• Очищуйте зовнішню поверхню тільки м'якою тканиною. Не користуйтеся леткими рідинами чи мийними засобами.
  Бензол, розчинник для фарб або по- рошок для полірування можуть пошко- дити поверхню головного блока. Крім того, в результаті можуть зіпсуватися давачі.
• Тримайте головний блок подалі від води.
• Під час технічного обслуговування не тріть задню панель.

ПОРЯДОК ВСТАНОВЛЕННЯ

- Не ставте апарат у місцях, де давачі можуть зазнавати впливу вітру.

Інакше головний блок може функціонувати неправильно.
- Не використовуйте головний блок у місцях, де до нього можуть торкатись меблі, тканина чи інші предмети, перекриваючи повітрозабірні й випускні отвори.
- Не використовуйте головний блок у місцях, де на ньому може конденсуватись волога чи відбуваються значні перепади температури. Використовувати апарат слід за температури повітря від 0 до 35 °C.
- Ставте головний блок на стійку горизонтальну поверхню у місці, де забезпечено достатню циркуляцію повітря. Якщо головний блок стоятиме на товстому килимку, він може трохи вібрувати.
- Не ставте апарат у місцях, де утворюється бруд чи жирний дим. Інакше зовнішня поверхня головного блока може покриватися тріщинами, а давачі можуть функціонувати неправильно.
- Головний блок добре очищуватиме повітря від пилу, навіть якщо стоятиме у 3 см від стіни, але це може спричиняти забруднення стін і підлоги. Головний блок слід ставити на відстані від стіни.
З часом стіна, розташована безпосередньо за випускним отвором, може ставати брудною. Коли головний блок працює на тому самому місці протягом тривалого часу, слід періодично очищати стіни, біля яких він розташований.

ПОРЯДОК ЕКСПЛУАТАЦІЇ ФІЛЬТРА

- Щоб правильно здійснювати догляд і технічне обслуговування фільтра, дотримуйтесь вказівок у цьому керівництві. (сторінка 11)

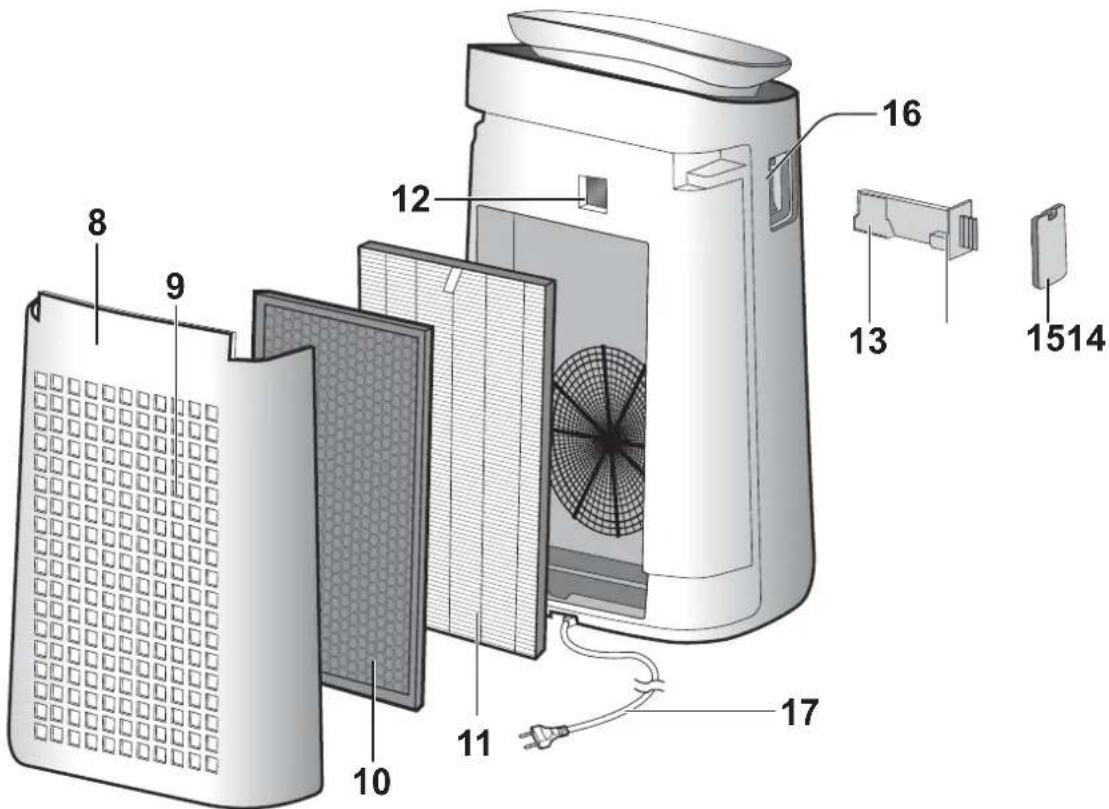

1	Панель керування
2	Вихід повітря (спереду/заду)
3	Індикатор чистоти
4	Передній дисплей
5	Головний блок
6	Ручка (у 2 місцях: справа і зліва)
7	Передній дефлектор
8	Задня панель (фільтр попереднього очищення)
9	Повітрозабірник
10	Фільтр запахів
11	Фільтр НЕРА
12	Фільтр давачаДавач (внутрішній)Запахів / пилу (високочутливий) /Температура* / Вологість* (* FP-J80EU)
13	Блок*(іонізатор Plasmcluster)
14	Ручка блока*
15	Кришка блока*
16	Щітка для чищення блока*
17	Шнур живлення з вилкою

(ВИГЛЯД ЗЗАДУ)
* Слово «блок» вживається стосовно іонізатора Plasmacluster.

Щоб увімкнути апарат, натисніть кнопку зі значком « ★ ».

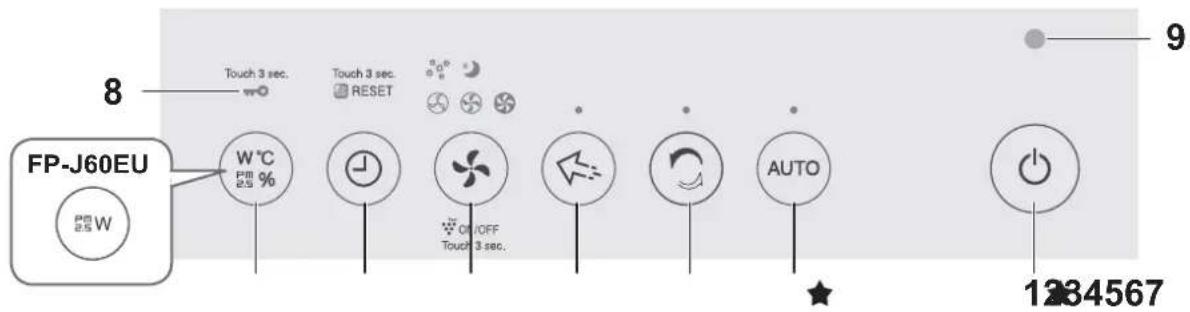

1	Кнопка вимикача живлення	14	Індикатор догляду за фільтром
2	Кнопка AUTO (Автоматичний), індикатор	15	Індикатор таймера ввімкнення
3	Кнопка чистого іонного душу,індикатор	16	Індикатор таймера вимкнення
		17	Індикатор іоногенератора Plasmacluster
4	Кнопка режиму спрямованого потокуіонів Plasmacluster, індикатор	18	ДИСПЛЕЙІндикатор PM2.5PM2.5 відображає значення від 10 мкг/м ^3 до 499 мкг/м ^3 .9 мкг/м ^3 або меншеЛо ⇔ 34 ⇔ H1 500 мкг/м ^3 або більшеІндикатор споживаної потужностіВідображає споживану потужність за робочим струмом.Індикатор вологості (FP-J80EU)Відображається вологість від 20% до 90%.20% або меншеЛо % ↔ 55 % ↔ 90 % 90% або більшеІндикатор температури (FP-J80EU)Відображає значення від 0°C до 50°C.-1°C чи меншеЛо °C ↔ 25 °C ↔ H1 °C 51°C чи більшеІндикатор таймераВідображає встановлений чи залишковий час таймераввімкнення/вимкнення.[IMAGE]
5	Кнопка режиму, індикатор (білий)
6	Кнопка таймера(Натисніть на 3 секунди) Кнопка скидання лічильника часу роботи фільтра
7	Кнопка DISPLAY (Дисплей)(Натисніть на 3 секунди) Кнопка блокування від дітей
8	Індикатор блокування від дітей
9	Давач освітлення
10	Індикатор PM2.5Сигналізує про те, що (високочутливий) давачзапиленості виявив тонкодисперсний пил.
11	Індикатор пилуСигналізує про те, що (високочутливий) сенсорзапиленості виявив звичайний пил.
12	Індикатор запахівСигналізує про те, що давач запахів виявив запахи.ВИМКНЕНО Оранжевий ЧервонийЧистий ←→ Брудний
13	Індикатор заміни блока	19	Індикатор чистотиСигналізує рівень чистоти у приміщенні одним із 5 рівнівшляхом зміни кольору.Синій Чисто ←→ ЧервонийБрудно[IMAGE]

ВСТАНОВЛЕННЯ ФІЛЬТРА

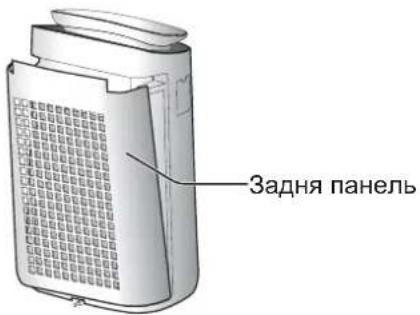

1. Зніміть задню панель.

2. Зніміть пластикові пакети з усіх фільтрів.

Фільтр НЕРА

Фільтр запахів

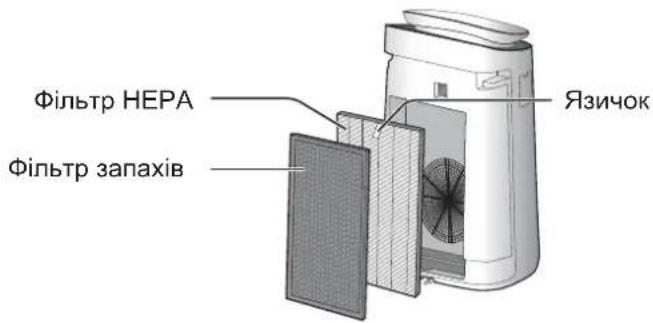

3. Вставляти фільтри слід у правильній послідовності, як показано.

Фільтр НЕРА Фільтр запахів Язичок

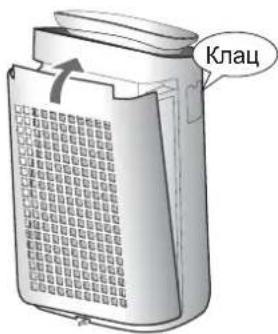

4. Встановіть задню панель.

Klač

ПУСК/СТОП

ПУСК СТОП

Швидкість обертання вентилятора автоматично регулюється відповідно до 3 контрольованих параметрів. (Запиленість (високочутливий), запах, освітленість)

ПРИМІТКА

- Передній дисплей та індикатор чистоти автоматично вмикаються і переводяться у режим зменшеної яскравості, залежно від освітленості у приміщенні. (Коли керування освітленням переведено в автоматичний режим (сторінка 9)).

Протягом 10 хвилин головний блок видає іони Plasmacluster з сильним потоком повітря та збирає пил, водночас усуваючи статичну електрику. Після цього автоматично встановлюється підвищена чутливість давача запиленості, апарат швидко виявляє забруднення та інтенсивно очищує повітря протягом 50 хвилин.

ПРИМІТКА

• Після роботи в цьому режимі протягом 60 хвилин головний блок повертається до попереднього режиму роботи. Під час роботи у цьому режимі можна перейти в інший режим.
• Вимкнути іонізатор Plastacluster неможливо.

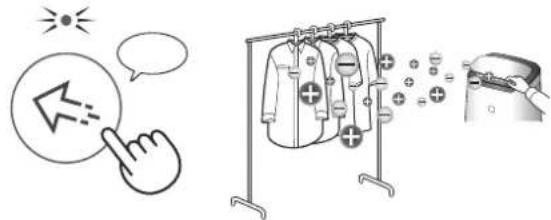

РЕЖИМ СПРЯМОВАНОГО ПО- ТОКУ ЮНІВ PLASMACLUSTER

Цей режим служить для усунення з одягу, м'яких меблів і штор стійких запахів, мікроорганізмів та інших речовин.

Відрегулюйте положення переднього дефлектора вручну.

ПРИМІТКА

• Випускає іони Plasmacluster тільки в передньому напрямі.
• Протягом 8 годин випускає посилений потік повітря. Коли робота припиняється, головний блок повертається до попереднього режиму роботи.
  • Вимкнути іонізатор Plasmacluster неможливо.

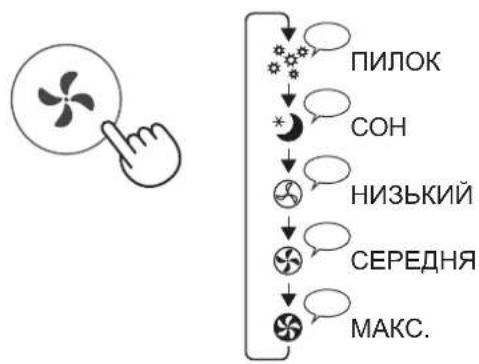

ВИБІР РЕЖИМУ

COH:

Головний блок працюватиме тихо та автоматично змінюватиме продуктивність вентилятора в залежності від забрудненості повітря. Передній дисплей та індикатор чистоти автоматично переводяться у режим зменшеної яскравості або вимикаються, залежно від освітленості у приміщенні.

У приміщенні світло: індикатор світиться слабше

У приміщенні темно: індикатор вимк.

ПИЛОК:

Чутливість давача запиленості автоматично збільшується, що дозволяє апарату швидко виявляти забруднення пилом чи пилком і ефективно очищувати повітря.

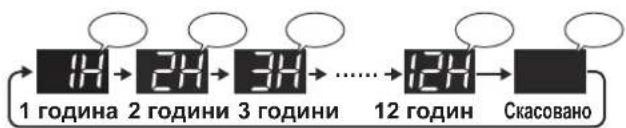

ТАЙМЕР УВІМКНЕННЯ

Виберіть потрібну тривалість.

Коли настане призначений час, головний блок автоматично ввімкнеться.

(коли головний блок вимкнено)

Передній дисплей


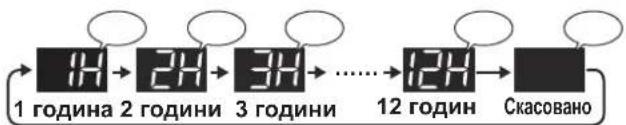

ТАЙМЕР ВИМКНЕННЯ

Виберіть потрібну тривалість.

Коли закінчиться встановлений час. головний блок автоматично припинить роботу.

(коли головний блок увімкнено)

Передній дисплей


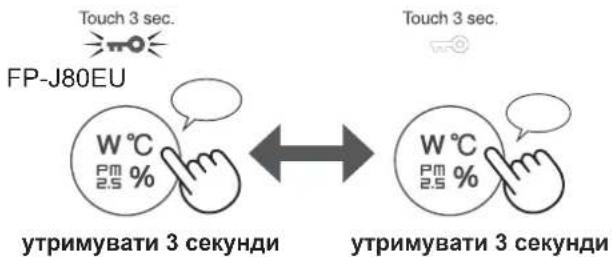

ФУНКЦІЯ БЛОКУВАННЯ ВІД ДІТЕЙ

Роботу з панеллю керування буде заблоковано.

YBIMK.
СКАСУВАННЯ

Touch 3 sec. FP-J80EU W °C PM 2.5 % utprimувати 3 секунди Touch 3 sec. W °C PM 2.5 % utprimувати 3 секунди

FP-J60EU

60EU Рм 2.5 W имувати 3 секунди Утримувати 3 секунди

ВИБІР ВІДОБРАЖУ- ВАНОЇ ВЕЛИЧИНИ

(коли головний блок увімкнено)

FP-J80EU

FP-J60EU

УВІМКНЕННЯ ТА ВИМКНЕННЯ ЮНИЗАТОРА PLASMACLUSTER

Коли функцію Plasmacluster увімкнено, індикатор іонізатора Plasmacluster на передньому дисплеї світиться. (сторінка 5)

(коли головний блок увімкнено)

YBIMK.

ВИМК.

утримувати 3 секунди

утримувати 3 секунди

ЯК ЗМІНЮВАТИ РІЗНІ НАЛАШТУВАННЯ

Функції, перелічені в наступній таблиці, можна змінювати.

1. Вимкніть живлення головного блока.

2.

утримувати 3 секунди

1. Виберіть «Номер функції».

Назад

Уперед
a60

Встановити

1. Виберіть «Номер налаштування».

Назад

Уперед

Встановити

1. Натисніть кнопку живлення, щоб вийти з режиму налаштування.

Вимкнути

Функція Налаштування

Вимикач світлаЯскравість переднього дисплея та індикатора чистоти можна змінити.	[У4НК] Вимкнути *
	Темніше
	Автоматично (за замовчуванням) Увімкнення й вимкнення індикатора відбувається автоматично відповідно до освітленості приміщення.
	Освітле-ність при-міщення	Передній дисплей і індикатор чистоти
		УСІ РЕЖИМИ(окрім режиму СНУ)	РЕЖИМ СНУ
	Яскраво УВІМК. Темніше
	Темно Темніше Вимкнути
Автоматичний перезапускПісля відновлення живлення після перерви через виймання вилки з розетки чи внаслідок вимкнення електроенергії головний блок відновлює роботу з попередніми налаштуваннями.	[46ТК] Скасовано
	Увімк. (за замовчуванням)
Налаштування чутливості давача (F3-F5)Сенсор освітлення	01 Низька
Давач запиленості (високочутливий)	02 Стандартна (за замовчуванням)
Давач запаху Висока	03

Вимкнути *
Темніше
Автоматично (за замовчуванням)
Увімкнення й вимкнення індикатора відбувається автоматично відповідно до освітленості приміщення.

Освітле-ність при-міщення	Передній дисплей і індикатор чистоти
	УСІ РЕЖИМИ(окрім режиму СНУ)	РЕЖИМ СНУ
Яскраво УВІМК. Темніше
Темно Темніше Вимкнути

Скасовано
Увімк. (за замовчуванням)
* Коли встановлено налаштування «Вимкнути», після початку роботи індикатор вмикається «темніше» на 8 секунд, а потім вимикається.

ІНДИКАТОР ДОГЛЯДУ ЗА ФІЛЬТРОМ

Індикатор догляду за фільтром загоряється приблизно через 720 годин роботи.

Він нагадує про необхідність виконати роботи з технічного обслуговування з боку задньої панелі (фільтр попереднього очищення). Виконавши роботи з технічного обслуговування, скиньте індикатор догляду за фільтром.

утримувати 3 секунди

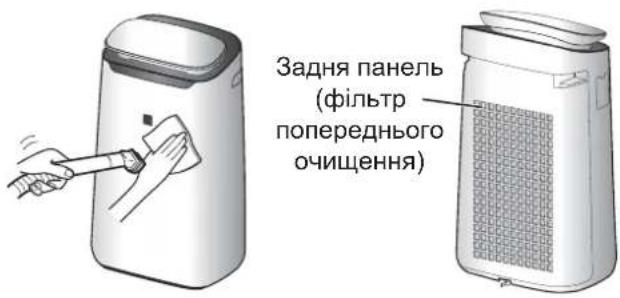

ГОЛОВНИЙ БЛОК / ЗАДНЯ ПАНЕЛЬ (фільтр по- переднього очищення)

Витріть сухою м'якою тканиною.

Акуратно видаліть пил відповідним інструментом для чищення, наприклад пилососом.

Задня панель (фільтр попереднього очищення)

ПРИМІТКА Порядок очищення від стійкого бруду.

Задня панель

1. Додайте до води трохи нейтрального мийного засобу й замочіть деталь приблизно на 10 хвилин.

ЗАСТЕРЕЖЕННЯ

Під час чищення задньої панелі не можна надто сильно на неї натискати.

1. Змийте нейтральний мийний засіб чистою водою.
2. Повністю висушіть фільтр у добре вентильованому місці.

Фільтр давача

1. Зніміть задню панель.
2. Зніміть фільтр давача.
3. Якщо фільтр давача надто брудний, вимийте його в воді та ретельно висушіть.

Фільтр давача

Очистьте фільтри від пилу.

ФІЛЬТР НЕРА

Язичок

Технічне обслуговування можна проводити тільки з того боку, де розміщений язичок. Не очищуйте його з протилежного боку. Фільтр ламкий, тому не застосо- вуйте до нього надмірні зусилля.

ЗАСТЕРЕЖЕННЯ

Не мийте фільтри. Не піддавайте їх дії прямого сонячно- го проміння (інакше вони можуть стати непридатними).

ФІЛЬТР ЗАПАХІВ

Технічне обслуговування можна проводити з обох боків. Якщо його надто сильно згинати, фільтр може зламатися, тому поводитись із ним слід обережно.

Деякі запахові сполуки, поглинуті фільтром, із бігом часу розкладаються, що призводить до виникнення інших запахів.

Залежно від умов застосування головного блока, а особливо за екстремальних умов (значно важчих, аніж звичайні побутові умови), ці запахи можуть ставати помітними значно швидше, ніж очікується.

Замінювати фільтр потрібно у випадках, коли технічне обслуговування не дозволило усунути пил.

ТЕРМИН СЛУЖБИ ФІЛЬТРІВ

Термін служби фільтра залежить від умов у приміщенні, режиму використання та розміщення головного блока.

Термін служби фільтра НЕРА та фільтра запахів, а також рекомендовані терміни їхньої заміни подано з розрахунку очищення повітря у приміщенні, в якому викурюють 5 сигарет на день, а протягом терміну служби головного блока його коефіцієнт фільтрування зменшується удвічі порівняно з новим фільтром.

Якщо умови використання головного блока значно складніші від звичайних побутових умов (РМ2.5 тощо), рекомендується замінювати фільтр частіше.

• Фільтр НЕРА: Приблизно 10 років після виймання розпакування

• Фільтр запахів: Приблизно 10 років після виймання розпакування

3AMIHA

Коли буде потрібно придбати змінний фільтр, звертайтеся до дилера у своєму регіоні.

Фільтр НЕРА (1 шт.) FZ-J80HFX

Фільтр запахів (1 шт.) FZ-J80DFX

Утилізація фільтрів

Використані фільтри слід викидати відповідно до національних законів і правил.

Матеріал фільтра НЕРА:

• Поліпропілен • Поліетилен

Матеріал фільтра запахів:

• поліпропілен • поліефір • активоване вугілля

Іонізатор Plasmacluster 1

1. Зніміть кришку пристрою та витягніть його тримач.

1. Видаліть пил із відсіку електродів.

Щітка для чищення блока

Перед очищенням Після очищення Електрод Навколо опори

1. Вставте в головний блок тримач пристрою та встановіть кришку пристрою.

• Не чистьте пристрій жодними предметами, крім щітки для чищення пристрою. Інакше пристрій може вийти з ладу.
  • Зігнутий електрод може зламатись або впасти під час чищення, але на його працездатність це не впливає.
• Не доторкайтесь безпосередньо до електрода. Це може завдати болю.
• Не змінюйте конструкцію відсіку електродів. Це може призвести до його пошкодження.
• Не доторкайтесь до контактів. Це може призвести до їх пошкодження.

Іонізатор Plasmacluster 2

ІНДИКАТОР ЗАМІНИ БЛОКА

Коли загальний час експлуатації перевищує 17 500 годин, починає блимати індикатор заміни блока. Він вказує на необхідність заміни іонізатора Plasmacluster.

Час роботи

17 500 годин

Повільне блимання

Необхідність заміни іонізатора Plasmacluster

19 000 годин

Швидке мерехтіння

Припиніть вироблення іонів Plasmacluster.

* Відлік часу заміни не залежить від режимів роботи.

3AMIHA

Купуючи іонізатор Plasmacluster для заміни, порадьтесь із дилером.

Модель: IZ-C90MEU

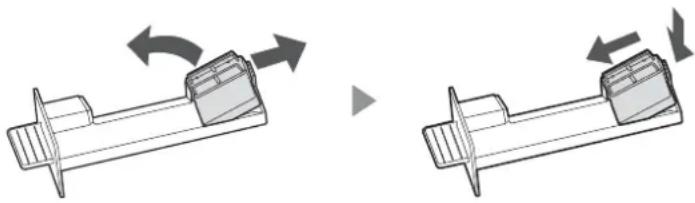

Вийміть язичок фіксатора пристрою (①) та вийміть іонізатор Plasmacluster (2).

Ліквідація іонізатора Plasmacluster

Ліквідацію іонізатора Plasmacluster слід здійснювати відповідно до національних законів і правил.

Матеріал:

• Полібутилентерефталат
  • Електронні деталі

ПОШУК I УСУНЕННЯ НЕСПРАВНОСТЕЙ

Перш ніж звертатись по ремонт, перегляньте поданий далі перелік, адже проблема може й не бути пов'язана з несправністю виробу.

Запах і дим не зникають.

• Перевірте фільтри. Якщо вони дуже брудні, очистьте чи замініть їх.
• Перевірте, чи з фільтра знято пластиковий пакет. (Сторінка 6)

Індикатор чистоти світиться синім світлом, навіть коли повітря не чисте.

- Можливо, коли головний блок було ввімкнено, повітря було забруднене. Вимкніть головний блок, почекайте одну хвилину та ввімкніть його знову.

Індикатор чистоти світиться черво- ним світлом, навіть коли повітря чи- сте.

• (Високочутливий) давач запилення погано працює через те, що його отвори забруднені чи за-биті. Акуратно очистьте від пилу фільтр давача.

3 головного блока чути клацання чи цокання.

- Клацання чи цокання може бути чути, коли головний блок виробляє іони.

Повітря, що виходить із головного блока, має специфічний запах.

• Перевірте, чи не сильно забруднено фільтри.
• Очистьте або замініть фільтри.

Головний блок не працює, коли в по- вітрі міститься сигаретний дим.

• Перевірте, чи не встановлено головний блок у місці, де давачі можуть виявити сигаретний дим.
• Перевірте отвори (високочутливого) давача запилення: можливо, вони забруднені чи забиті. Якщо вони забруднені чи забиті, очистьте фільтр давача або задню панель.

Запах від нового фільтра.

- Одразу після виймання з пластикового пакета фільтр може мати легкий запах. Цей запах не шкідливий для роботи фільтра чи для здоров'я людини.

Світиться індикатор скиду лічильника часу роботи фільтра.

- Виконавши технічне обслуговування чи заміну фільтрів, вставте вилку живлення в електророзетку й натисніть кнопку скидання лічильника часу роботи фільтра. (сторінка 10)

Передній дисплей вимкнено.

- Якщо вимикач освітлення переведено у стан «Вимкнути», індикатор завжди вимкнено. Якщо вимикати індикатор не потрібно, переведіть вимикач освітлення у стан «Автоматично» чи «Темніше». (сторінка 9)

Індикатор чистоти часто змінює колір.

- Індикатор чистоти автоматично змінює колір, коли давач запиленості (високочутливий) і да- вач запаху виявляють забруднення. Якщо вас непокоять такі зміни, можна змінити чутливість давача. (сторінка 9)

Інформація на дисплеї головного блока не відповідає повідомленням гідрометцентру чи показанням термометра або гігрометра, які встановлено у приміщенні.

• Умовий надворі та удома (наприклад, інтенсивність вуличного руху, кількість поверхів у будинку тощо) можуть призводити до того, що показання приладу будуть відрізнятись від цих даних.
• У різних місцях приміщення різна температура й вологість.

ВІДОБРАЖЕННЯ НЕСПРАВНОСТЕЙ

	Зменшується концентрація іонівPlasmacluster.⇒Проведіть технічне обслуговуванняіонізатора Plasmacluster (відсіку електродів).		Вимкніть головний блок,почекайте одну хвилину таввімкніть його знову.
	Чи правильно вставлено іонізаторPlasmacluster?⇒Вийміть іонізатор Plasmacluster і ще развставте його до кінця, а тоді повторітьоперацію.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Модель FP-J80EU FP-J60EU
Джерело живлення 220–240 В 50–60 Гц
Налаштування продуктивності вентилятора МАКС. СЕРЕДНЯ НИЗЬКА МАКС. СЕРЕДНЯ НИЗЬКА
Продуктивність вентилятора, м3/год 480 288 60 396 222 60
Рівень шуму, дБА	47	45	15	43	40	15
Номінальна потужність, Вт	48	28	4,0	38	18	3,6
Споживання енергії в режимі очікування, Вт	1,3			1,2
Рекомендована площа приміщення, м2 *2	прибл. 62			прибл. 48
Рекомендована площа приміщення для застосування іонізатора Plasmacluster з високою концентрації іонів, м2 *2	прибл. 35			прибл. 26
Довжина шнура, м	2,0
Розміри, мм	416 (Ш) × 291 (Г) × 728 (В)
Маса, кг	10,6			10,0

*1 • Рекомендована площа приміщення є оптимальною для застосування головного блока з максимальною продуктивністю вентилятора.
- Рекомендована площа приміщення — це площа приміщення з якого протягом 30 хвилин апарат здатний видалити частинки пилу. (JEM1467)
*2 • Площа приміщення, у центрі якого (на висоті приблизно 1,2 метра над підлогою) концентрація іонів у повітрі приблизно дорівнює 25000 іонів/куб. см, коли виріб розміщено поряд зі стіною та працює з середньою продуктивністю вентилятора.

Споживання енергії в режимі очікування

Коли вилку вставлено в розетку, головний блок споживає для живлення електричних схем потужність режиму очікування. Щоб економити електроенергію, коли головний блок не використовується, виймайте вилку з розетки.

Увага: Ваш прилад марковано такою позначкою. Це означає, що відходи електричного та електронного обладнання не можна змішувати зі звичайним побутовим сміттям. Існує окрема система прийому у утилізації цих виробів.

A. Інформація щодо утилізації для користувачів (приватних домогосподарств)

1. У Європейському Союзі

Якщо виникне потреба позбутися цього обладнання, не викидайте його у звичайний смітник і не викидайте його у вогнище!

Вживане електричне й електронне обладнання завжди слід збирати й переробляти ОКРЕМО у відповідності з чинним законодавством.

Роздільне збирання дозволяє переробляти відходи екологічно безпечним способом, повторно використовувати матеріали та мінімізувати кінцевий обсяг сміття, яке підлягає утилізації. НЕНАЛЕЖНА УТИЛІЗАЦІЯ може завдавати шкоди здоров'ю людини та навколишньому середовищу через вміст певних речовин! Віднесіть ВЖИВАНЕ ОБЛАДНАННЯ до місцевого, зазвичай муніципального, пункту прийому, якщо такий існує.

Якщо виникнуть сумніви щодо способу утилізації, зверніться до місцевих органів влади чи дилера і дізнайтеся про правильний спосіб утилізації.

ТІЛЬКИ ДЛЯ КОРИСТУВАЧІВ У ЄВРОПЕЙСЬКОМУ СОЮЗІ ТА ДЕЯКИХ ІНШИХ КРАЇНАХ, НАПРИКЛАД НОРВЕГІЇ ТА ШВЕЙЦАРІЇ: Ваша участь у програмі окремого збирання є вимогою закону.

Про це нагадує наведений вище символ на електричному та електронному обладнані (чи пакувальних матеріалах).

Користувачі з ПРИВАТНИХ ДОМОГОСПОДАРСТВ зобов'язані здавати відпрацьоване обладнання в діючі пункти прийому. Повернення здійснюється безкоштовно.

Якщо обладнання використовувалось із КОМЕРЦІЙНОЮ МЕТОЮ, зверніться до дилера компанії SHARP, який повідомить вас про умови повернення. 3 вас може бути стягнено кошти для відшкодування витрат, пов'язаних із поверненням. Вироби невеликого розміру (у невеликих кількостях) можна здати в місцеві приймальні пункти. Для Іспанії: Для повернення виробів, що вийшли з ладу, зверніться до відповідної установи зі збирання відходів чи до місцевих органів влади.

2. В інших країнах за межами ЄС

Якщо Ви бажаєте позбутися цього виробу, зверніться до місцевих органів влади й дізнайтеся про правильний спосіб утилізації.

Для Швейцарії: Електричне чи електронне обладнання, що вийшло з ладу, можна безкоштовно повернути продавцю, навіть якщо Ви не збираєтесь придбати новий виріб. Список інших приймальних пунктів наведено на домашній сторінці www.swico.ch чи www.sens.ch.

В. Інформація щодо утилізації для комерційних користувачів.

1. У Європейському Союзі

Якщо Ви хочете позбутися виробу, що використовувався з комерційною метою:

зверніться до дилера компанії SHARP, який повідомить вас про умови повернення виробу. З вас може бути стягнено кошти для відшкодування витрат, пов'язаних із поверненням і переробкою.

Вироби невеликого розміру (у невеликих кількостях) можна здати в місцеві приймальні пункти.

Для Іспанії: Для повернення виробів, що вийшли з ладу, зверніться до відповідної установи зі збирання відходів чи до місцевих органів влади.

2. В інших країнах за межами ЄС

Якщо Ви бажаєте позбутися цього виробу, зверніться до місцевих органів влади й дізнайтеся про належні способи утилізації.

DEUTSCH
